| Produkto tipas | Rotacinis pjovimo priedas daugiafunkciniams krūmapjovėms |
| Prekės ženklas | EGO |
| Modelis | RTA2300 |
| Svoris (be akumuliatoriaus) | 2,6 kg |
| Tuščiosios eigos greitis | 450 aps./min. (±5 %) |
| Ašmenys | Modelis ABR2300 (viršutiniai ir apatiniai ašmenys) |
| Variklio bloko suderinamumas | EGO PH1400E, PH1420E, PHX1600 |
| Maitinimas | Ličio jonų akumuliatorius (per suderinamą variklio bloką) |
| Garantuotas garso galios lygis | 100 dB(A) |
| Rekomenduojama naudojimo temperatūra | nuo 0 °C iki 40 °C |
| Rekomenduojama laikymo temperatūra | nuo -20 °C iki 70 °C |
| Pagrindiniai naudojimo būdai | Žolės pjovimas aplink stulpus, bortelius, sienas, užtvarus, automobilių stovėjimo aikšteles |
| Saugos įtaisai | Nuimamas apsauginis gaubtas, saugos užraktas, automatinis stabdymas perkrovos atveju |
| Priežiūra | Pavarų dėžės tepimas kas 50 valandų; valymas drėgna šluoste ir švelniu muilu |
| Atsarginės dalys | Ašmenys ABR2300, apsauginis gaubtas, slydimo dubuo, veržlė, tarpinė, ašmenų atraminis diskas, veleno dangtelis |
| Garantija | Sąlygų ieškokite egopowerplus.eu |
Dažnai užduodami klausimai - RTA2300 EGO
Naudotojų klausimai apie RTA2300 EGO
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Daugiafunkciai įrankiai PDF formatu nemokamai! Raskite savo instrukciją RTA2300 - EGO ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. RTA2300 prekės ženklo EGO.
NAUDOJIMO INSTRUKCIJA RTA2300 EGO
POUŽITÍ A PÉČE O STROJ
POUŽITÍ A PÉČE O AKUMULÁTOROVÝ STROJ

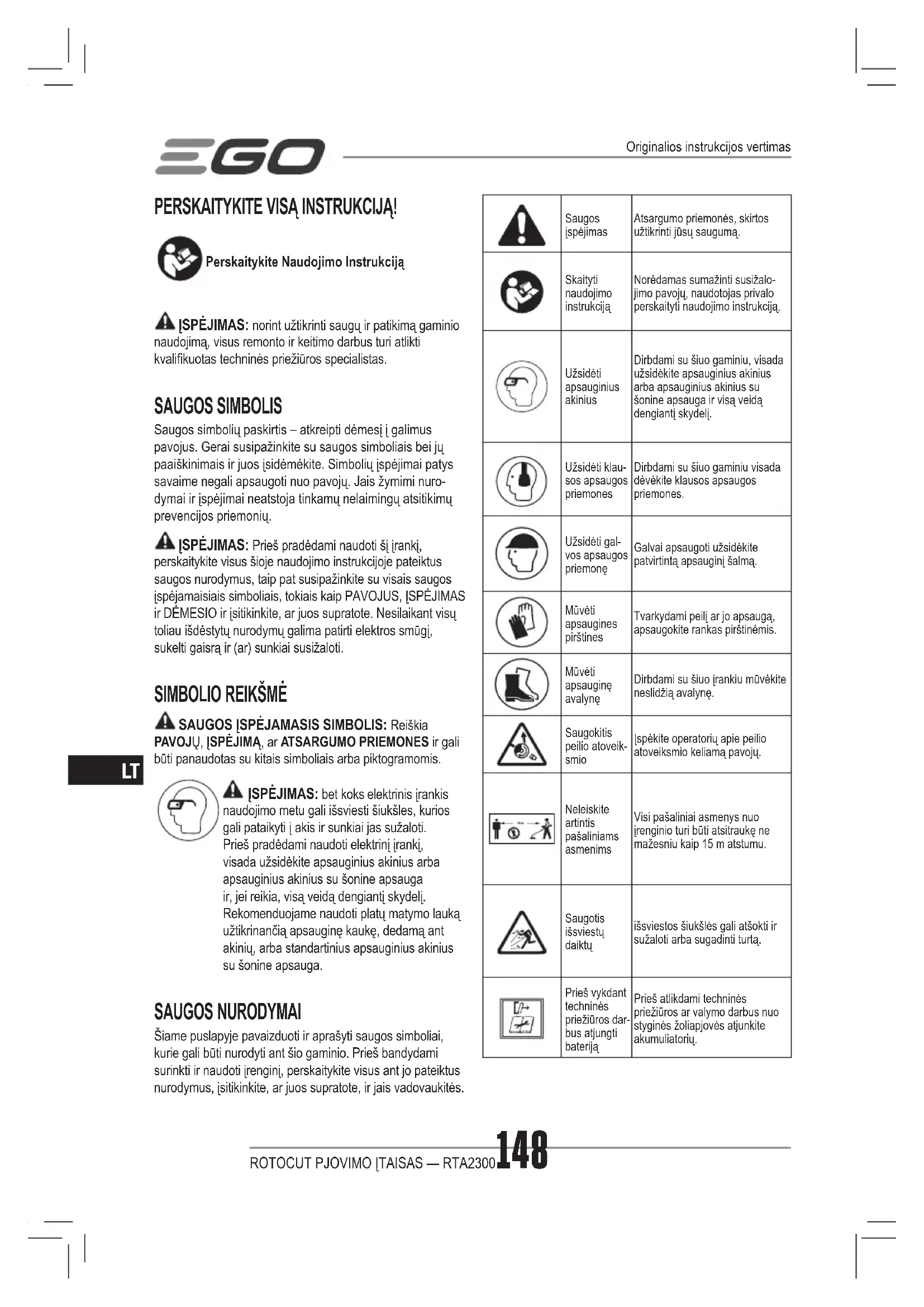

Perskaitykite Naudojimo Instrukcija
⚠️ ISPĖJIMAS: norint užtikrinti saugų ir patikimą gaminio naudojimą, visus remonto ir keitimo darbus turi atlikti kvalifikuotas techninės priežiūros specialistas.
SAUGOS SIMBOLIS
Saugos simbolių paskirtis – atkreipti dėmesį į galimus pavojus. Gerai susipažinkite su saugos simboliais bei jų paaiškinimais ir juos įsidėmėkite. Simbolių įspėjimai patys savaime negali apsaugoti nuo pavojų. Jais žymimi nurodymai ir įspėjimai neatstoja tinkamų nelaimingų atsitikimų prevencijos priemonių.
⚠️ ISPĖJIMAS: Prieš pradėdami naudoti ši įrankį, perskaitykite visus šioje naudojimo instrukcijoje pateiktus saugos nurodymus, taip pat susipažinkite su visais saugos įspėjamaisiais simboliais, tokiais kaip PAVOJUS, ISPĖJIMAS ir DĖMESIO ir įsitikinkite, ar juos supratote. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (ar) sunkiai susižaloti.
SIMBOLIO REIKŠMĚ
SAUGOS |SPĖJAMASIS SIMBOLIS: Reiškia PAVOJŲ, |SPĖJIMĄ, ar ATSARGUMO PRIEMONES ir gali būti panaudotas su kitais simboliais arba piktogramomis.
I SPÉJIMAS: bet koks elektrinis įrankis naudojimo metu gali išsviesti šiukšles, kurios gali pataikyti įakis ir sunkiai jas sužaloti. Prieš pradėdami naudoti elektrinį įrankį, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir, jei reikia, visą veidą dengiantį skydelį. Rekomenduojame naudoti platų matymo lauką užtikrinančią apsauginę kaukę, dedamą ant akinių, arba standartinius apsauginius akinius su šonine apsauga.
SAUGOS NURODYMAI
Šiame puslapyje pavaizduoti ir aprašyti saugos simboliai, kurie gali būti nurodyti ant šio gaminio. Prieš bandydami surinkti ir naudoti jrenginj, perskaitykite visus ant jo pateiktus nurodymus, įsitikinkite, ar juos supratote, ir jais vadovaukitės.
 | Saugos įspėjimas | Atsargumo priemonės, skirtos užtikrinti jūsų saugumą. |
 | Skaityti naudojimo instrukciją | Norėdamas sumažinti susižalo- jimo pavoju, naudotojas privalo perskaityti naudojimo instrukciją. |
 | Užsidėti apsauginius akinius | Dirbdami su šiuo gaminiu, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir visą veidą dengiantį skydelį. |
 | Užsidėti klau- sos apsaugos priemones | Dirbdami su šiuo gaminiu visada dévékite klausos apsaugos priemones. |
 | Užsidėti gal- vos apsaugos priemonę | Galvai apsaugoti užsidėkite patvirtintą apsauginį šalma. |
 | Mūvėti apsaugines pirštines | Tvarkydami peili ar jo apsauga, apsaugokite rankas pirštinėmis. |
 | Mūvėti apsauginę avalynę | Dirbdami su šiuo įrankiu mūvėkite neslidžią avalynę. |
 | Saugokitis peilio atoveik- smio | Įspėkite operatorių apie peilio atoveiksmio keliamą pavoju. |
 | Neleiskite artintis pašaliniams asmenims | Visi pašaliniai asmenys nuo įrenginio turi būti atsitraukę ne mažesniu kaip 15 m atstumu. |
 | Saugotis išsviestų daiktų | išsviestos šiukšlės gali atšokti ir sužaloti arba sugadinti turtą. |
 | Prieš vykdant techninės priežiūros dar- bus atjungti bateriją | Prieš atlikdami techninės priežiūros ar valymo darbus nuo styginės žoliapjovės atjunkite akumuliatorių. |
 | WEEE | Elektros prietaisų atliekas draudžiama utilizuoti kartu su buitinėmis atliekomis. Nuvežkite igaliotam perdirbėjui. |
 | Triukšmas | Garantuojamas garso galios lygis. Triukšmo sklaida į aplinką atitinka Europos Bendrijos direktyvą. |
 | CE | Šis gaminys atitinka taikomas EB direktyvas. |
 | UKCA | Šis gaminys atitinka jam taikomus JK reglamentus. |
| VVoltai įtampa | ||
| n_b | Sūkiai be apkrovos | Sukimosi greitis be apkrovos |
| min^-1 | Per minutę Sūkiai per minutę | |
 | Nuolatinė elektros srovė | Srovės tipas arba charakteristika |
| kg Kilogramai Svoris | ||
BENDRIEJI [RENGINIO SAUGOS [SPÈJIMAI
⚠️ ISPĖJIMAS: Perskaitykite ir peržiūrėkite visus su šiuo įrenginiu pateiktus saugos nurodymus, instrukcijas, paveikslėlius ir specifikacijas. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (ar) sunkiai susižaloti.
Išsaugokite visas instrukcijas su įspėjimais, nes jų gali prireikti ateityje.
ispėjimuose vartojamu terminu „įrenginys“ vadinamas iš elektros lizdo maitinamas (laidinis) arba akumuliatorinis įrenginys.
SAUGA DARBO ZONOJE
- Darbo vieta turi būti švari ir gerai apšviesta. Jei darbo vieta netvarkinga ar blogai apšviesta, gali įvykti nelaimingas atsitikimas.
Nedirbkite su irenginiu sprogioje aplinkoje, pvz., ten, kur yra degiujų skysčių, dujų arba dulkių. irenginys kibirkščiuoja, o kibirkštys gali uždegti dulkes arba garus. - Dirbdami su elektriniu įrenginiu, neleiskite artintis vaikams ir pašaliniams asmenims. Dėl dėmesio blaškymo galite nesuvaldyti įrenginio.
ELEKTROS SAUGA
■ Elektrinio jrenginio kištukas turi tikti elektros lizdui. Niekada jokiais būdais kištuko neperdarykite. Su jžemintais elektriniais jrenginiais nenaudokite jokių kištuko adapterių. Originalūs kištukai, tiksliai tinkantys elektros tinklo lizdui, sumažina elektros smūgio pavojų.
■ Nesilieskite prie jžemintų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei jūsų kūnas bus jžemintas, padidės elektros smūgio pavojus.
■ Nenaudokite įrenginio lyjant ar drėgmės sąlygomis. Į įrenginį patekęs vanduo gali padidinti elektros smūgio arba gedimo pavojų, dėl kurio galite susižaloti.
■ Atsargiai elkitės su maitinimo laidu. Niekada nenaudokite laido nešimui, traukimui arba įkroviklio atjungimui nuo maitinimo tinklo. Saugokite laidą nuo kaitros šaltinių, alyvos, aštrių briaunų ir judančių dalių. Pažeidus arba supainiojus laidus išauga pavojus patirti elektros smūgį.
Kai su elektriniu jrenginiu dirbate lauke, naudokit laukui skirtą laido ilgintuvą. Naudojant laukui skirtą maitinimo laidą, sumažėja pavojus patirti elektros smūgį.
■ Jei nėra galimybės išvengti elektrinio įrenginio naudojimo drėgnoje vietoje, naudokite maitinimo šaltini, apsaugotą nuotėkio rele. Nuotėkio relė sumažina pavojų patirti elektros smūgį.
ASMENINÉ SAUGA
■ Naudodami jrengini bükite budrüs, stebëkite, ką darote, ir vadovaukitės sveika nuovoka. Nedirbkite su jrenginiu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Neatidumo akimirka dirbant su jrenginiais gali lemti sunkią traumą.
■ Naudokite asmeninės apsaugos priemones. Visada būkite su apsauginiais akiniais. Atitinkamomis sąlygomis naudojamos apsaugos priemonės, pvz., respiratorius, neslidūs apsauginiai batai, šalmas arba ausinės, sumažina pavojų susižaloti.
三GO
■ Apsisaugokite nuo atsitiktinio ijungimo. Prieš jungdami jrengini prie maitinimo šaltinio ir (ar) sudėtinės baterijos, prieš jrengini keldami arba nešdami įsitikinkite, kad jungiklis yra išjungimo padėtyje. Nešant elektrinius jrenginius uždėjus pirštą ant jungiklio arba netyčia jungiant jrengini su ijungtu jungikliu, gali įvykti nelaimingas atsitikimas.
■ Prieš jungdami įrenginį patraukite į šalį visus reguliavimo raktus ir veržliarakčius. įrenginio sukamojoje dalyje likus raktui ar veržliarakčiui galima susižaloti.
■ Nesistenkite pasiekti pernelyg toli. Visada stovėkite tvirtai ir išlaikykite pusiausvyrą. Taip geriau suvaldysite įrenginį netikėtose situacijose.
- Dévěkite tinkamus drabužius. Nedėvěkite laisvų drabužių ir nenešiokite laisvai kabančių papuošalu. Saugokite savo plaukus ir drabužius nuo judančių dalių. Laisvus drabužius, papuošalus ar ilgus plaukus gali įtraukti judančios dalys.
■ Jei yra įtaisai, skirti dulkių išsiurbimo ir surinkimo įtaisams prijungti, tinkamai juos prijunkite ir naudokite. Naudojant dulkių surinkimo įrenginius, gali sumažėti su dulkėmis susijusių pavojų.
■ Net ir dažnai naudodami įrenginius, pernelyg savimi nepasitikėkite ir nepraraskite budrumo, laikykitės saugaus įrenginio naudojimo taisyklių. Užtenka akimirkos išsiblaškymo, kad dėl neatsargaus veiksmo sunkiai susižalotumėte.
IRENGINIO NAUDOJIMAS IR PRIEŽIŪRA
■ įrenginio pernelyg nespauskite. Naudokite jūsų darbui tinkamą įrenginį. Veikdamas numatytuoju greičiu, tinkamas įrenginys darbą atlieka veiksmingiau ir saugiau.
■ Nenaudokite jrenginio, jeigu jo negalima jjungti ar išjungti jungikliu. [renginys, kurio jungiklis neveikia, yra pavojingas ir ji būtina sutaisyti.
- Prieš reguliuodami įrenginį, keisdami jo priedus arba padėdami jį i laikymo vietą, atjunkite kištuką nuo maitinimo šaltinio ir (ar) išimkite sudėtinę bateriją. Tokia saugumo priemonė apsaugos jus nuo netyčinio įrenginio ijungimo.
■ Nenaudojamą įrenginį laikykite vaikams neprieinamoje vietoje ir neleiskite įrenginio naudoti asmenims, kurie nėra susipažinę su jo naudojimu ar šiomis instrukcijomis. Neapmokytų žmonių naudojami įrenginiai kelia pavojų.
■ Vykdykite jrenginio ir priedų techninę priežiūrą. Patikrinkite, ar judančios dalys suderintos ir nestringa, ar nėra lūžusių dalių, ar nėra kitų sąlygų, galinčių turėti įtakos jrenginio veikimui. Jei jrenginys pažeistas, prieš naudodami jį sutaisykite. Dauguma nelaimingų atsitikimų įvyksta dėl prastai prižiūrimų jrenginių.
- Pjovimo įrenginiai turi būti aštrūs ir švarūs. Tinkamai prižiūrimi pjovimo įrenginiai su aštriais peiliais rečiau stringa ir lengviau valdomi.
■ įrenginį, priedus, antgalius ir kitas dalis naudokite pagal šią instrukciją, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudojant įrenginį ne pagal paskirtį gali susidaryti pavojingos aplinkybės.
■ Rankenos ir sugriebimo paviršiai turi būti sausi, švarūs ir neištepti alyva ar tepalu. Dėl slidžių rankenu ir laikymo paviršių įrenginį sunku saugiai valdyti ir jis gali išsprūsti netikėtomis aplinkybėmis.
AKUMULIATORINIO İRENGINIO NAUDOJIMAS IR PRIEŽIŪRA
Kraukite naudodami tik gamintojo nurodytą ikroviklj. Ikroviklis, tinkamas vieno tipo sudėtinei baterijai, gali kelti gaisro pavoju, jei naudojamas su kito tipo sudėtine baterija.
■ Irenginius naudokite tik su jiems skirtomis sudėtinėmis baterijomis. Naudojant kitokias sudėtines baterijas gali kilti sužalojimų ir gaisro pavojus.
■ Nenaudojama sudėtinė baterija turi būti laikoma atokiau nuo metalinių daiktų, tokių kaip sąvaržėlės, monetos, raktai, vinys, varžtai ar kiti smulkūs metaliniai daiktai, galintys sujungti abu baterijos gnybtus. Ivykus trumpajam jungimui tarp baterijos gnybtų galima nusideginti ar gali kilti gaisras.
- Dėl netinkamų sąlygų iš baterijos gali ištekėti skystis – nelieskite jo. Skysčiui atsitiktinai patekus ant odos, nedelsiant nuplaukite vandeniu. Jeigu skysčio pateko į akis, kreipkitės ir į gydytojus. Iš baterijos ištekėjęs skystis gali diriginti arba nudeginti.
■ Nenaudokite pažeistos ar modifikuotos baterijos ar irenginio. Pažeistos ar modifikuotos baterijos gali kelti gaisro, sprogimo ar sužalojimo pavojų.
■ Sudėtinės baterijos ar įrenginio negalima deginti ar kaitinti. Bateriją deginant ar įkaitinus virš 130 °C ji gali sprogti.
- Laikykitės įrenginio ar sudėtinės baterijos įkrovimo instrukcijų ir juos kraukite nurodytame temperatūrų diapazone. Priešingu atveju galite sugadinti bateriją ar net sukelti gaisrą.
SVARBÜS SAUGOS NURODYMAI
- Venkite pavojingos aplinkos – nedirbkite su įrankiu drėgnuose šlaituose.
■ Naudokite uždėtas techniškai tvarkingas apsaugas.
■ Rankas ir pėdas laikykite atokiau nuo pjovimo zonos.
■ Kad sumažetų pavojus susižaloti, niekada nedirbkite
stovėdami ant kopėčių arba kito nestabilaus pagrindo. Niekada nelaikykite pjovimo įtaiso aukščiau juosmens.
■ Tikrinkite pjovimo įtaisą reguliariais trumpais intervalais darbo metu arba iš karto, kai pastebite pasikeitusį pjovimo pobūdį.
■ Siekiant geriausių rezultatu, bateriją reikia įkrauti vietoje, kurioje temperatūra yra nuo 5 °C iki 40 °C. Nelaikykite lauke ar automobilyje.
■ Jeigu prie jūsų kas nors artinasi, sustabdykite variklį ir pjovimo įtaisą.
■ |spėkite operatorių apie peilio atoveiksmio keliamą pavojų.
■ Peilio atatranka gali įvykti, kai besisukantis peilis atsitrenkia į kliūtį, kurios negali iškart nupjauti.
■ Peilio atatranka gali būti pakankamai staigi, kad atstumtų įrankį ir (ar) operatorių bet kuria kryptimi, dėl ko įrankio galite nesuvaldyti.
■ Peilio atatranka gali įvykti be jokio įspėjimo, jei peilis užklius, įstrigs ar bus suspaustas.
■ Peilio atatranka labiau tikėtina vietose, kuriose sunku matyti pjaunamą medžiaga.
Ant įrankio netvirtinkite jokio peilio, prieš tai tinkamai nesumontavę visų būtinų dalių. Naudojant netinkamas dalis peilis gali nuskrieti ir sunkiai sužaloti operatorių ir (ar) pašalinius asmenis. Išmeskite sulenktus, deformuotus, įtrūkusius, sulūžusius ar kitaip pažeistus peilius. Naudokite aštrų peilį. Yra didesnė tikimybė, kad bukas peilis užklius ir sukurs atoveiksmį.
- Iš inercijos besisukantis peilis ar lynelis gali sužeisti, nes jis vis dar sukasi sustabdžius variklį ar atleidus jungiklį. Tvirtai laikykite įrankį, kol peilis ar lynelis visiškai sustos.
- Akumuliatorinių įrankių nereikia įjungti į elektros lizdą; jie visada yra darbinės būsenos. Net įrankiui neveikiant neužmirškite apie jo keliamus pavojus. Atlikdami remonto arba techninės priežiūros darbus, būkite atidūs.
■ Neplaukite vandens žarna. Saugokite, kad vandens nepatektų ant variklio ir elektros jungčių.
■ Susidarius šioje instrukcijoje neaprašytai situacijai, būkite atsargūs ir vadovaukitės sveika nuovoka. Dėl techninės pagalbos kreipkitės į EGO klientų aptarnavimo centra.
■ Naudokite tik su A2 paveiksle nurodytomis sudėtinėmis baterijomis ir įkrovikliais.
IŠSAUGOKITE ŠIA INSTRUKCIJA!
TECHNINIAI DUOMENYS
| Sūkiai be apkrovos | 450 ± 5 %aps./min. | |
| Pjovimo įtaisas ABR2300 | ||
| Rekomenduojama darbinė temperatūra | Nuo 0 iki 40°C | |
| Rekomenduojama sandėliavimotemperatūra | Nuo -20°C iki70°C | |
| Svoris (be akumuliatoriaus bloko) | 2,6 kg | |
| Išmatuotas garso galios lygis L_WA | 97.4 dB(A)K= 2.7 dB(A)(PH1400E) | |
| 95.19 dB(A)K= 1.93 dB(A)(PH1420E) | ||
| 92 dB(A)K= 3.0 dB(A)(PHX1600) | ||
| Garso slėgio lygis ties operatoriausausimi L_PA | 83 dB(A)K= 2.5 dB(A)(PH1400E) | |
| 81.9 dB(A)K= 3 dB(A)(PH1420E) | ||
| 85 dB(A)K= 3 dB(A)(PHX1600) | ||
| Garantuojamas garso galios lygis L_WA (išmatuotas pagal 2000/14/EB) | 100 dB(A) | |
| Vibracijosvertė a_h : | Priekinė pagalbinėrankena | 3.3 m/s2K= 2 m/s2(PH1400E) |
| 3.06 m/s2K= 1.5 m/s2(PH1420E) | ||
| 1.52 m/s2K= 1.5 m/s2(PHX1600) | ||
| Galinė rankena | 2.0 m/s2K= 1.5 m/s2(PH1400E) | |
| 2.46 m/s2K= 1.5 m/s2(PH1420E) | ||
| 1.71 m/s2K= 1.5 m/s2(PHX1600) | ||
三GO
Nurodyta bendroji vibracijos vertė išmatuota taikant standartinį bandymo metoda, todėl pagal ją galima palyginti skirtingus įrankius.
Nurodyta bendraja vibracijos vertę taip pat galima naudoti pirminiam poveikio vertinimui.
PASTABA: Naudojant [rengin] realiomis salygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis salygomis, naudotojas turi mūvėti pirštines ir naudoti klausos apsaugos priemones.
PAKUOTĖS TURINIO SĄRAŠAS (A1 PAV.) APRAŠYMAS
PAŽINKITE „ROTOCUT“ PJOVIMO PRIEDA (A1 pav.)
- Sandarinimo varžtas
- Reduktoriaus korpusas
- Geležtě
- Slankioji gaubto konstrukcija
- Apsaugos konstrukcija
- Velenas
- Galinis dangtelis
- Veržliaraktis
- Šešiakampis raktas
SURINKIMAS
⚠️ ISPĖJIMAS: jei kurios nors dalys pažeistos arba jų nėra, nenaudokite šio gaminio tol, kol tos dalys nebus pakeistos. Naudojant šį gaminį su pažeistomis dalimis arba kai jų trūksta, galima sunkiai susižaloti.
⚠️ ISPĖJIMAS: nebandykite keisti šio gaminio konstrukcijos arba naudoti priedus, kurie nėra rekomenduojami naudoti su šiuo įrankiu. Visi tokie pakeitimai laikomi netinkamu naudojimu ir gali sukelti pavojingas situacijas, kurių metu galite būti sunkiai susižaloti.
⚠️ SPĖJIMAS: Kad išvengtumėte atsitiktinio įrenginio paleidimo ir galimo sunkaus sužalojimo, surinkdami įrenginio dalis visada iš jo išimkite sudėtinę bateriją."
APSAUGOS TVIRTINIMAS
⚠️ ISPĖJIMAS: montuodami arba keisdami apsaugą būtinai mūvėkite pirštines. Atidžiai elkitės su ant apsaugos esančia geležte ir saugokite rankas nuo įpjovimo.
⚠️ ISPĖJIMAS: niekada nenaudokite įrenginio, kai jo apsauga nėra tvirtai užfiksuota tinkamoje padėtyje. Apsauga visada turi būti ant įrenginio, kad apsaugotų
naudotoja! Po to, kai apsauga pritvirtinama, niekada nebandykite jos nuimti arba sureguliuoti. Jeigu apsauga reikia pakeisti, tai turi atlikti kvalifikuotas techninės priežiūros specialistas!
Išsukite du varžtus iš apsaugos (B pav.), sulyginkite apsaugos tvirtinimo skyles su apsaugos konstrukcijos skylémis ir pritvirtinkite apsaugą ant veleno pagrindo dviem varžtais kartu su spyruoklinėmis poveržlémis (C pav.).
⚠️ ISPĖJIMAS: įsitikinkite, kad apsauga pritvirtinta, kaip parodyta B ir C paveiksluose. Sumontavus atvirkščiai kyla didelis pavojus!
„ROTOCUT“ PJOVIMO PRIEDO PRITVIRTINIMAS PRIE ELEKTRINÈS GALVUTÈS
Šis „Rotocut“ pjovimo priedas skirtas naudoti su EGO elektrine galvute PH1400E/PH1420E /PHX1600. Žr. „PRIEDO PRITVIRTINIMAS PRIE ELEKTRINĖS GALVUTĖS“ skyrių elektrinės galvutės PH1400E/PH1420E / PHX1600 naudotojo vadove.
NAUDOJIMAS
⚠️ ISPĖJIMAS: mokėjimas naudotis šiuo įrankiu nesuteikia teisės dirbti nerūpeestingai. Atsiminkite, kad trumpam atitraukę dėmesį galite sunkiai susižaloti.
⚠️ ISPĖJIMAS: nenaudokite jokių priedų arba įtaisų, kurių nerekomendavo šio įrankio gamintojas. Naudojant nerekomenduojamus papildomus įtaisus arba priedus, galima sunkiai susižaloti.
Galite naudoti ši gamini toliau išvardytais tikslais:
Pjovimas: pjauti žolę aplink stulpus ar apsauginius turéklus, šalia sienu, kelkraščių ar kelio aptvarų, arba automobilių stovėjimo aikštelėse.
PASTABA: pjaudami su „Rotocut“ pjovimo priedu saugokitės, kad prietaisas neišsviestų šiukšlių ir taip nesukeltų didelio pavojaus, pvz., jis gali išdaužti langą, įlenkti automobilio kėbula, sugadinti tvorą ar įpjauti medžio žievę arba sužaloti žmogų.
„ROTOCUT“ PRIEDO NAUDOJIMAS SU ELEKTRINE GALVUTE
⚠️ ISPĖJIMAS: siekdami išvengti sunkaus susižalojimo, dirbdami su įrankiu visada dévėkite apsauginius akinius. Dirbdami dulkėtoje aplinkoje, užsidėkite visą veidą dengiančią kaukę arba respiratorių.
Kaskart prieš naudodami išvalykite pjaunamą plotą nuo šiukšlių. Pašalinkite visas kliūtis, pavyzdžiui, akmenukus,
stiklo duženas, vinis, vielas ar laidus, t. y. šiukšles, kurias pjovimo įtaisas gali išsviesti Į orą arba jose įsipainioti. Darbo zonoje neturi būti vaikų, pašalinių asmenų ir naminių gyvūnu. Vaikai, pašaliniai asmenys bei naminiai gyvūnai turi būti atsitraukę ne mažesniu kaip 15 m atstumu; net ir tokiu atveju išlieka pavojus pašaliniams asmenims dėl išsviestų šiukšlių. Šalia esantys asmenys turi dévėti akių apsaugą. Jeigu matote jūsų link artėjantių asmenį, nedelsdami išjunkite pjovimo įtaisą.
Kaskart prieš naudodami prietaisą patikrinkite, ar nėra pažeistų ir (ar) sudilusių dalių.
Apžiūrėkite pjovimo galvutę, apsaugą ir lanko formos rankeną. Pakeiskite sutrūkinėjusias, pakeitusias formą, sulinkusias arba bet kaip kitaip pažeistas dalis.
Kaskart baigę naudoti įrankį jį išvalykite.
⚠ DĖMESIO: ventiliacinėse angose susikaupę šiukšlės trukdo orui patekti į variklio korpusą, dėl ko variklis gali perkaisti ar sugesti.
■ Įrankį valykite tik mažos koncentracijos indu ploviklio tirpale sudrėkinta šluoste. Niekada neleiskite jokiam skysčiui patekti į Įrankio vidų; niekada nenardinkite jokios Įrankio dalies į skystį.
■ Variklio korpuso ventiliacinės angos visada turi būti neužkimštos.
TECHNINÉ PRIEŽIŪRA
⚠️ ISPĖJIMAS: atlikdami techninės priežiūros darbus, naudokite tik identiškas atsargines dalis. [rankį reguliariai tikrinkite ir techniškai prižiūrėkite. Norint užtikrinti saugumą ir patikimumą, visus remonto darbus turi atlikti kvalifikuotas techninės priežiūros specialistas.
⚠️ ISPĖJIMAS: Akumuliatorinių įrankių nereikia įjungti į elektros lizdą; jie visada yra darbinės būsenos. Norėdami išvengti sunkių sužalojimų, imkitės papildomų atsargumo priemonių ir būkite atidūs atlikdami techninę priežiūra, remonta ar keisdami pjovimo įtaisą ar kitus priedus.
⚠️ ISPĖJIMAS: kad išvengtumėte sunkių traumu, prieš atlikdami techninę priežiūrą, valydami, keisdami papildomus priedus arba valydami žolės likučius ištraukite akumuliatoriaus kištuką iš lizdo.
ROTOCUT PEILIO KEITIMAS
⚠️ ISPĖJIMAS: Atsipalaidavus savo vietoje pritvirtintam peiliui arba jam sudilus, nedelsdami jį pakeiskite. Niekada nenaudokite įrankio, jeigu jo pjovimo įtaisas atsipalaidavęs ar prastai pjauna.
Susipažinkite su ROTOCUT galvute (D1 pav.)
- Atremkite ROTOCUT galvutės reduktoriaus korpusą i kietą paviršių. Itvirtinkite viršutinį ir apatinį peilį spaustuvuose ar prilaikykite replėmis ir veržliarakčiu atsukite veržlę (D2 pav.).
- Nuimkite veržlę, slystantį dubenėlj, poveržlę, atraminį puodelį, apatinį peilį, viršutinį peilį ir veleno puodelį D1 paveiksle nurodyta tvarka.
- Prieš uždėdami naujus peilius ant veleno uždėkite veleno puodeli (D3 pav.). Uždėkite ant veleno viršutini peilj su plačia šešiakampe anga taip, kad paviršiuje įspaustas „EGO“ logotipas būtų nukreiptas į reduktoriaus korpusą (D4 pav.), po to uždėkite ant veleno apatinį peilj su siaura šešiakampe anga taip, kad paviršiuje įspaustas „EGO“ logotipas būtų nukreiptas į operatorių (D5 pav.).
PASTABA: šešiakampės geležtės angos turi atitikti šešiakampius veleno profilius. Atvirkščiai pritvirtinus peilius, ROTOCUT tinkamai neveiks ir sugadinsite geležtes.
4. Geležtės nuėmimo tvarka parodyta D1 paveikslė.
REDUKTORIAUS TEPIMAS
Kad įrankis geriau ir ilgiau dirbtų, reduktorių sutepkite specialiu tepalu (kiekvieną kartą po 4–5 g) kas 50 naudojimo valandų.
Specialus tepalas turi atitikti šiuos reikalavimus.
- Atitikti DIN 51818 standartą: NLGI-1 kūgio skvarbos laipsnis.
- Tepalas esterių pagrindu.
- Nepraranda savo savybių žemoje temperatūroje, atsparus mechaninei šlyčiai, dilimui ir oksidacijai.
- Darbinė temperatūra turi būti nuo -40°C iki 180°C. Ištraukite akumuliatoriaus kištuką ir išsukite sandarinimo varžtą. Tepimo angą reduktoriaus korpuse užpildykite tepalu.
⚠️ ISPĖJIMAS: nebandykite tepti veikiančio arba nuo baterijos neatjungto įrankio.
IRANKIO VALYMAS
■ |rankj valykite mažos koncentracijos ploviklio tirpale suvilgyta šluoste.
■ Plastikinėms korpuso arba rankenos dalims valyti nenaudokite jokių koncentruotų ploviklių. Aromatinės alyvos (pvz., pušies ar citrinų) ir tirpikliai, pvz., žibalas, gali jas sugadinti. Drėgmė taip pat gali kelti elektros smūgio pavojų. Bet kokią drėgmę nusausinkite minkštu sausu audeklu.
IRANKIO SANDÉLIAVIMAS
■ Prieš sandėliavimą kruopščiai nuvalykite įrankį.
■ Laikykite sausoje, gerai védinamoje, rakinamoje patalpoje arba aukštai, vaikams neprieinamoje vietoje. Nelaikykite įrankio ant arba šalia trąšų, benzino arba kitų chemikalų.
■ Gabenimui arba sandėliavimui naudokite pjovimo peilių apsauginį dėklą.
Aplinkos apsauga
Neišmeskite elektros įrangos, panaudotų baterijų ir įkroviklio kartu su buitinėmis atliekomis! Šias atliekas reikia pristatyti įjų surinkimo vietą ar įgaliotam perdirbėjui. Elektrinius įrankius reikia gražinti į atitinkamą perdirbimo įmonę.
TRIKČIŲ DIAGNOSTIKA
| PROBLEMA | PRIEŽASTIS SPRENDIMAS | |
| ROTOCUT nepasile-idžia. | Sudėtinė baterija tinkamai neprijungta prie elektrinės galvutės.Sudėtinė baterija visiškai išsikrovusi.Vienu metu nenuspausta blokuotės išjungimo svirtelė ir jungiklis. | Prijunkite sudėtinę bateriją prie elektrinės galvutės.lkraukite sudėtinę bateriją šioje naudojimo instrukcijoje nurodytu EGO įkrovikliu.Norėdami įjungti įrankį, nuspauskite ir laikykite nuspaudę blokuotės išjungimo svirtelę, o po to nuspauskite jungiklį. |
| ROTOCUT sustoja pjaunant. | Variklio perkrova.Sudėtinė baterija yra pernelyg įkaitusi.Sudėtinė baterija atjungta nuo įrankio. | Variklis ims veikti normaliai pašalinus apkrova.Kad įrankis nesustotų, sumažinkite ROTOCUT apkrova ir nepjaukite giliai; vietoje to pjūvius gilinkite palaipsniui.Leiskite sudėtinei baterijai natūraliai atvėsti ar pūskite į ją orą, jei procesą norite pagreitinti.Vėl prijunkite sudėtinę bateriją. |
GARANTIJA
EGO GARANTINĖ POLITIKA
Norėdami sužinoti visas EGO garantinės politikos sąlygas, apsilankykite interneto svetainėje egopowerplus.eu.
IZLASIET VISUS NORĀDĪJUMUS!
