BBA2100 - Çok amaçlı aletler EGO - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU BBA2100 EGO

Artık risk! Kalp pili gibi elektronik cihaz kullanan kişiler bu ürünü kullanmadan önce hekimlerine danışmalıdır. Elektrikli cihazların, kalp pili yakınında çalıştırılması kalp pilinde parazite veya arızaya neden olabilir. UYARI: Güvenliği ve güvenilirliği sağlamak için, tüm onarım ve değiştirme işlemleri yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir.

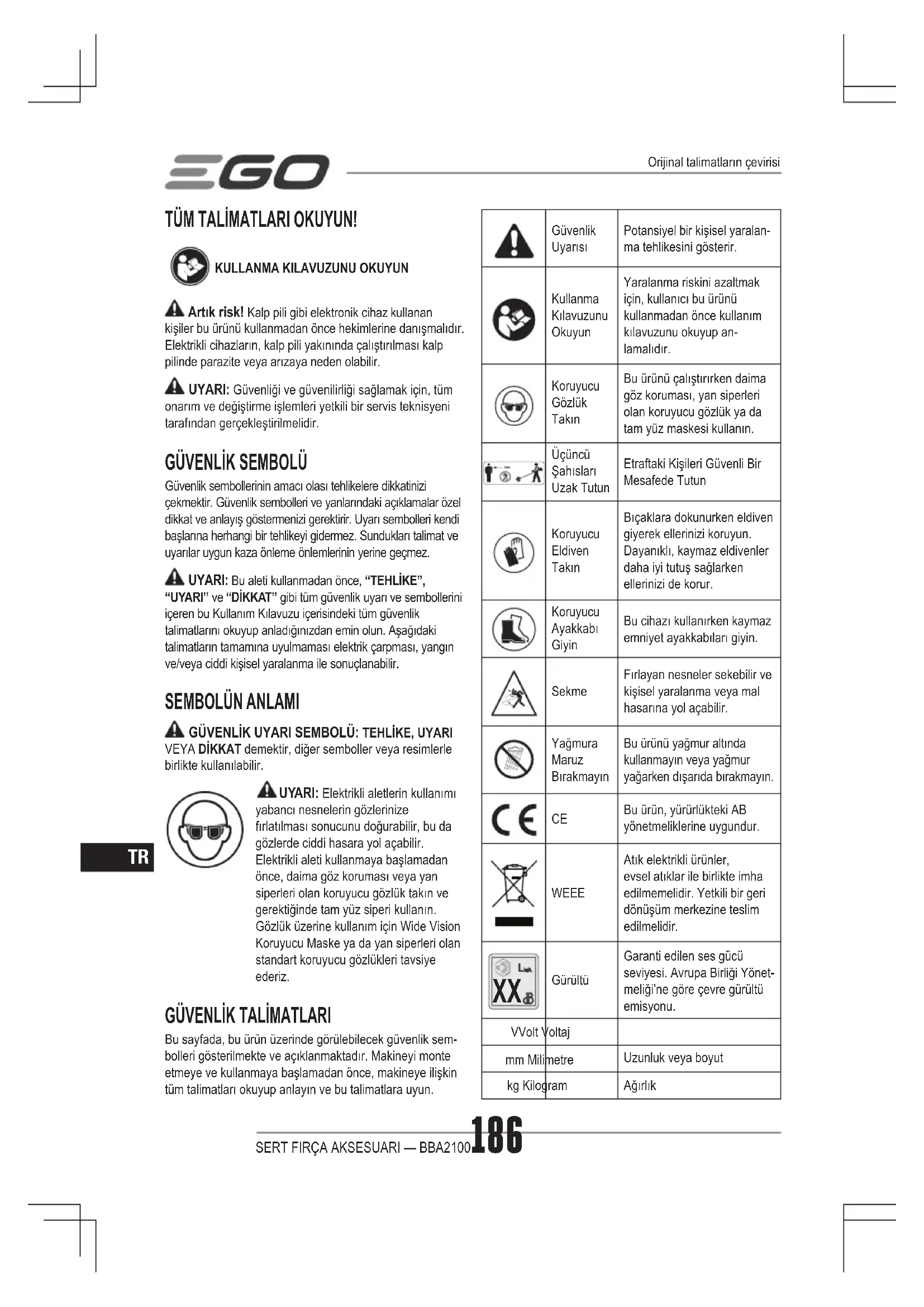

Güvenlik sembollerinin amacı olası tehlikelere dikkatinizi çekmektir. Güvenlik sembolleri ve yanlarındaki açıklamalar özel dikkat ve anlayış göstermenizi gerektirir. Uyarı sembolleri kendi başlarına herhangi bir tehlikeyi gidermez. Sundukları talimat ve uyarılar uygun kaza önleme önlemlerinin yerine geçmez. UYARI: Bu aleti kullanmadan önce, “TEHLİKE”, “UYARI” ve “DİKKAT” gibi tüm güvenlik uyarı ve sembollerini içeren bu Kullanım Kılavuzu içerisindeki tüm güvenlik talimatlarını okuyup anladığınızdan emin olun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi kişisel yaralanma ile sonuçlanabilir.

GÜVENLİK UYARI SEMBOLÜ: TEHLİKE, UYARI VEYA DİKKAT demektir, diğer semboller veya resimlerle birlikte kullanılabilir. UYARI: Elektrikli aletlerin kullanımı yabancı nesnelerin gözlerinize fırlatılması sonucunu doğurabilir, bu da gözlerde ciddi hasara yol açabilir. Elektrikli aleti kullanmaya başlamadan önce, daima göz koruması veya yan siperleri olan koruyucu gözlük takın ve gerektiğinde tam yüz siperi kullanın. Gözlük üzerine kullanım için Wide Vision Koruyucu Maske ya da yan siperleri olan standart koruyucu gözlükleri tavsiye ederiz.

GÜVENLİK TALİMATLARI

Bu sayfada, bu ürün üzerinde görülebilecek güvenlik sem-bolleri gösterilmekte ve açıklanmaktadır. Makineyi monte etmeye ve kullanmaya başlamadan önce, makineye ilişkin tüm talimatları okuyup anlayın ve bu talimatlara uyun.Güvenlik UyarısıPotansiyel bir kişisel yaralan-ma tehlikesini gösterir.Kullanma Kılavuzunu OkuyunYaralanma riskini azaltmak için, kullanıcı bu ürünü kullanmadan önce kullanım kılavuzunu okuyup an-lamalıdır.Koruyucu Gözlük TakınBu ürünü çalıştırırken daima göz koruması, yan siperleri olan koruyucu gözlük ya da tam yüz maskesi kullanın.Üçüncü Şahısları Uzak TutunEtraftaki Kişileri Güvenli Bir Mesafede TutunKoruyucu Eldiven TakınBıçaklara dokunurken eldiven giyerek ellerinizi koruyun. Dayanıklı, kaymaz eldivenler daha iyi tutuş sağlarken ellerinizi de korur.Koruyucu Ayakkabı GiyinBu cihazı kullanırken kaymaz emniyet ayakkabıları giyin.SekmeFırlayan nesneler sekebilir ve kişisel yaralanma veya mal hasarına yol açabilir.Yağmura Maruz BırakmayınBu ürünü yağmur altında kullanmayın veya yağmur yağarken dışarıda bırakmayın. Bu ürün, yürürlükteki AB yönetmeliklerine uygundur. WEEE Atık elektrikli ürünler, evsel atıklar ile birlikte imha edilmemelidir. Yetkili bir geri dönüşüm merkezine teslim edilmelidir.

GürültüGaranti edilen ses gücü seviyesi. Avrupa Birliği Yönet-meliği’ne göre çevre gürültü emisyonu.V Volt Voltajmm MilimetreUzunluk veya boyutkg KilogramAğırlıkOrijinal talimatların çevirisiSERT FIRÇA AKSESUARI — BBA2100 187

ELEKTRİKLİ ALETLER İÇİN GENEL GÜVENLİK UYARILARI UYARI! Bu elektrikli alet ile birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Tüm uyarı ve talimatları gelecekte başvuru amacıyla muhafaza edin.

ÇALIŞMA ALANI GÜVENLİĞİ

◾ Çalışma alanını temiz tutun ve yeterli aydınlatma sağlayın. Karışık veya karanlık alanlar kazalara yol açar. ◾ Elektrikli aletleri yanıcı sıvı, gaz veya toz içeren patlayıcı ortamlarda çalıştırmayın. Elektrikli aletten çıkan kıvılcımlar toz veya gazları tutuşturabilir. ◾ Çalışırken çocukları ve üçüncü şahısları elektrikli aletten uzak tutun. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

◾ Elektrikli aletleri yağmur veya ıslak ortamlara maruz bırakmayın. Elektrikli alet içine giren su, elektrik çarpma riskini artırır.

◾ Elektrikli aletleri kullanırken daima dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Yorgunken, uyuşturucu, alkol veya ilaçlı bir tedavi etkisi altındayken elektrikli aleti kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir. ◾ Her zaman kişisel koruyucu ekipman kullanın. Koşullara uygun göz koruması, toz maskesi, kaymaz emniyet ayakkabıları, kask ve/veya işitme koruması vb. kişisel koruyucu ekipman kullanılması kişisel yaralanmaları azaltır. ◾ Yanlışlıkla çalıştırmaktan kaçının. Aleti güç kaynağına ve/veya aküye takmadan, havaya kaldırmadan veya taşımadan önce açma kapama düğmesinin kapalı olduğundan emin olun. Aleti, parmağınız açma kapama düğmesi üzerinde dururken taşımak veya alet açıkken şi prize takmak kazalara davetiye çıkartır. ◾ Elektrikli aleti çalıştırmadan önce, herhangi bir Alyen veya anahtar varsa çıkarın. Elektrikli aletin döner parçalarına takılı kalmış bir Alyen veya anahtar kişisel yaralanmalara neden olabilir. ◾ Dengesiz bir duruşla çalışma yapmayın. Çalışma süresince ayaklarınızı sağlam basın ve dengenizi koruyun. Böyle yapılması, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesini sağlar. ◾ Uygun bir şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Saçlarınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçalarına takılabilir. ◾ Toz toplayıcı cihaz bağlantıları ve toplama tesisleri olması durumunda, bu bağlantıların düzgün yapılmış ve kullanılıyor olduğundan emin olun. Toz tutucu cihazların kullanımı tozdan kaynaklanabilecek tehlikeleri azaltabilir. ◾ Aletlerin sık kullanılmasından kaynaklanan aşinalığın sizin boş vermenize ve aletin güvenlik prensiplerini görmezden gelmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket, saniyenin binde birindeki bir sürede ağır yaralanmalara neden olabilir.

ELEKTRİKLİ ALET KULLANIMI VE BAKIMI

◾ Elektrikli aleti zorlamayın. Yaptığınız işe uygun elektrikli aleti kullanın. Doğru elektrikli alet, tasarımına uygun değerlerde kullanıldığında daha iyi ve daha güvenli çalışacaktır. ◾ Açma kapama düğmesi çalışmıyorsa elektrikli aleti kullanmayın. Açma kapama düğmesi ile kontrol edilemeyen bir elektrikli alet tehlikelidir ve onarılması gerekir. ◾ Sıkışan malzemeyi serbest bırakmadan, herhangi bir ayar yapmadan, aksesuarları değiştirmeden, elektrikli aletleri temizlemeden veya saklamadan önce, eğer sökülebilen türdense elektrikli aletten aküyü çıkarın ve/veya herhangi bir akü devre dışı bırakma cihazını etkinleştirin. Bu tür önleyici güvenlik önlemleri, elektrikli aletin yanlışlıkla çalışma riskini azaltacaktır. ◾ Çalıştırılmayan elektrikli aletleri çocuklardan uzak tutun ve elektrikli aletin kullanımına veya bu talimatlara aşina olmayan kimselerin elektrikli aleti çalıştırmalarına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. ◾ Elektrikli aletlere ve aksesuarlara bakım yapın. Hareketli parçaların kusursuz olarak işlev görüp görmediğini veya sıkışıp sıkışmadığını, parçaların hasarlı olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer tüm koşulları kontrol edin. Elektrikli alet hasarlı ise, kullanmadan önce onarılmasını sağlayın. Kazaların çoğu, elektrikli aletlerin ve aksesuarların bakımının yeterli şekilde yapılmamasından kaynaklanır.SERT FIRÇA AKSESUARI — BBA2100188

◾ Kesici aletleri keskin ve temiz tutun. Keskin kesim kenarlarına sahip, bakımı yapılmış kesim aletleri daha az sorun çıkarır ve kontrolü kolaydır. ◾ Elektrikli aleti, aksesuarlarını ve alet uçlarını vb. çalışma şartlarını ve yapılacak işi dikkate alarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin kullanım amacı dışındaki işlerde kullanılması tehlikeli durumlara neden olabilir. ◾ Tutma saplarını ve kavrama yüzeyini kuru, temiz, benzin ve yağdan uzak tutun. Kaygan saplar ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli bir şekilde tutulmasına ve kontrol edilmesine izin vermez. AKÜYLE ÇALIŞAN ALETLERİNİN KULLANIMI VE BAKIMI ◾ Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü için uygun olan şarj cihazı, başka bir akü ile kullanıldığında yangın riski oluşturabilir. ◾ Elektrikli aletleri sadece özel olarak üretilmiş akülerle kullanın. Başka akünün kullanımı yaralanma ve yangın tehlikesi oluşturabilir. ◾ Akünün kullanımda olmadığı durumlarda aküyü ataş, bozuk para, anahtar, çivi, vida veya akü kutupları arasında kısa devre yapabilecek diğer metal nesnelerden uzak tutun. Akü kutuplarının kısa devre edilmesi yangın veya yanıklara neden olabilir. ◾ Kötü şartlar altında aküden sıvı akışı olabilir; sıvı ile temas etmekten kaçının. Yanlışlıkla temas edilirse, etkilenen bölgeyi su ile yıkayın. Sıvı göze temas ederse, ayrıca tıbbi yardım alın. Aküden akan sıvı tahriş veya yanıklara neden olabilir. ◾ Aküyü veya aleti hasarlı veya üzerinde değişiklik yapılmış şekilde kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler yangın, patlama veya yaralanma riskine neden olacak şekilde beklenmeyen davranışlar gösterebilir. ◾ Aküyü veya aleti ateşe veya aşırı sıcaklıklara maruz bırakmayın. Ateşe veya 100°C‘nin üzerindeki sıcaklıklara maruz kalması patlamaya neden olabilir. ◾ Tüm şarj talimatlarına uyun ve akü veya aleti talimatlarda belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Hatalı veya belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmek, aküye zarar verebilir ve yangın riskini artırır.

DİĞER GÜVENLİK UYARILARI

Eğitim ◾ Talimatları dikkatle okuyun. Cihazın kumandalarını ve uygun kullanım şeklini öğrenin. ◾ Asla bu talimatlara aşina olmayan kişilerin veya çocukların makineyi kullanmasına izin vermeyin. Yerel yönetmelikler kullanıcının yaşını kısıtlayabilir. ◾ Yakınınızda başkaları, özellikle de çocuklar veya evcil hayvanlar varken asla çalışmayın. ◾ Operatör veya kullanıcının, diğer kişilerin veya eşyaların başına gelebilecek yaralanma veya hasarlardan sorumlu olduğunu unutmayın. Hazırlık ◾ Çalışırken her zaman dayanıklı ayakkabı ve uzun pantolon giyin. Ekipmanı çıplak ayakla veya açık sandaletler giyerek kullanmayın. ◾ Ekipmanın kullanılacağı alanı iyice inceleyin ve ürün tarafından fırlatılabilecek tüm nesneleri kaldırın. ◾ Kullanmadan önce, aletlerin yıpranmış veya hasar görmediğini daima gözle kontrol edin. Dengeyi korumak için, aşınmış veya hasar görmüş elemanlarla cıvatalarını set olarak değiştirin. Çalıştırma ◾ Motoru tehlikeli karbonmonoksit dumanlarının birikebileceği dar alanlarda çalıştırmayın. ◾ Sadece gün ışığında veya iyi aydınlatılmış yerlerde çalışın. ◾ Eğimli alanlarda bastığınız yerlerin sağlam olduğundan emin olun. ◾ Makineyle yürüyün, asla koşmayın. ◾ Tekerlekli dönerek çalışan makineler ile çalışırken; eğimli yüzeyin enine doğru çalışın, asla yukarı aşağı yönde çalışmayın. ◾ Eğimli yerlerde yön değiştirirken son derece dikkatli olun. ◾ Çok dik eğimli yerlerde çalışmayın. ◾ Geriye giderken veya makineyi kendinize doğru çekerken çok dikkatli olun. ◾ Motor kontrol ayarlarını değiştirmeyin veya motoru aşırı hızlı çalıştırmayın. ◾ Motoru, üreticinin talimatlarına göre ve ayaklar aletten uzakta olacak şekilde dikkatlice çalıştırın. ◾ Ellerinizi veya ayaklarınızı hareketli parçaların yakınına veya altına yerleştirmeyin. ◾ Asla makineyi motor çalışırken kaldırmayın veya taşımayın. EĞİMLİ ARAZİDE KULLANIM: Eğimli araziler ciddi yaralanmalara yol açabilen kayma ve düşme kazaları ile ilgili önemli bir faktördür. Eğimli alanlarda bastığınız yerlerin sağlam olduğundan emin olun. Eğimli ara- zilerde çalışma son derece dikkatli olmayı gerektirir. Eğimli bir arazide kendinizi rahatsız hissediyorsanız, kullanmayın.SERT FIRÇA AKSESUARI — BBA2100 189

◾ Kaymanıza veya takılıp düşmenize neden olabilecek çukurlara, tekerlek izlerine, kaya parçalarına, gizli cisimlere veya tümseklere dikkat edin. Uzun çimler engelleri gizleyebilir. SERVİS ◾ Elektrikli aletinizin bakımını, sadece orijinal yedek parça kullanan uzman bir tamirciye yaptırın. Bu, elektrikli aletin emniyetinin korunmasını sağlayacaktır. ◾ Asla hasarlı akülere bakım-onarım yapmayın. Akülerin bakımı sadece üretici veya yetkili servisler tarafından yapılmalıdır. UYARI: Bu elektrikli alet ile birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Tüm uyarı ve talimatları gelecekte başvuru amacıyla muhafaza edin. ◾ Sadece şek. A’da listelenen pil paketi ve şarj cihazlarini kullanin.

Fırça Tambur Çapı250mmTemizlik Tırpanı560mmTavsiye Edilen Çalışma Sıcaklığı-15°C-40°CTavsiye Edilen Depolama Sıcaklığı-20°C-70°CAğırlık (koruma dahil)5,05 kgÖlçülen ses güç düzeyi L 91,4 dB(A) K=2,02 dB(A)Operatörün duyduğu ses güç düzeyi L 82,8 dB(A) K=2,5 dB(A)Garantili ses gücü seviyesi L (2000/14/EC’ye göre ölçülen)93 dB(A)Titreşim değeri a Ön destek sapı0,46 m/sn2 K = 1,5 m/sn Arka kol1,43 m/sn2 K = 1,5 m/sn

◾ Yukarıdaki parametreler, PH1400E elektrikli alet başlığı takılı olarak test edilmiş ve ölçülmüştür. ◾ Bildirilen toplam titreşim değeri standart test yöntemine uygun olarak ölçülmüştür ve bir cihazı diğer bir cihaz ile karşılaştırmak için kullanılabilir. ◾ Bildirilen toplam titreşim değeri ayrıca ön maruz kalma değerlendirmesinde de kullanılabilir. DİKKAT: Elektrikli aletin gerçek kullanımı sırasında meydana gelen titreşim emisyonu aletin kullanım şekline bağlı olarak bildirilen değerden farklı olabilir; Operatörü korumak için, kullanıcı gerçek kullanım koşullarında eldiven ve kulak koruması takmalıdır.

PARÇA ADI MİKTARSert Fırça Aksesuarı 1Fırça Silindiri 2Tahrik Aksı 2Koruma (cıvata ile) 1Alyen Anahtarı 1Bağlantı pimi 2Kilit pimi 2Kullanma Kılavuzu 1 AÇIKLAMA SERT FIRÇA AKSESUARINIZI TANIYIN (Şek. A)

1. Uç Kapak2. Sert Fırça Aksesuar Şaftı3. Koruyucu4. Fırça Silindiri5. Dişli Kutusu6. Bağlantı Pimi7. Alyen Anahtarı

MONTAJ UYARI: Hasarlı veya eksik parça varsa, bu parçalar değiştirilinceye kadar ürünü çalıştırmayın. Bu ürünün hasarlı veya eksik parçalar ile kullanılması ciddi kişisel yaralanmalara yol açabilir. UYARI: Bu ürün üzerinde değişiklik yapmaya veya bu üeyici ile kullanılması önerilmeyen aksesuarlar oluşturmaya çalışmayın. Bu tür değişiklikler veya modikasyonlar hatalı kullanımdır ve ciddi kişisel yaralanmalara neden olabilen tehlikeli bir duruma sebep olabilir. UYARI: Ciddi kişisel yaralanmalara neden olabilen yanlışlıkla çalışmayı önlemek için, parçaları monte ederken akü bağlantı parçasını mutlaka soketten çıkarın.SERT FIRÇA AKSESUARI — BBA2100190

UYARI: Montaj tamamlanıncaya kadar sert fırçayı elektrikli alet başlığına bağlamayın. Böyle yapılması durumunda, ürün yanlışlıkla çalışıp ciddi kişisel yaralanmalara neden olabilir. KORUMANIN TAKILMASI UYARI: Sert fırça aksesuarı elektrikli alet başlığına takılmadan önce korumayı takın.

1. Cıvatayı korumadan verilen Alyen anahtarıyla gevşetin

ve çıkarın (Şek. B).

2. Sert fırça bağlantı milini çıkarın ve uç kapağını milden

3. Milin ucundaki çıkıntı ile korumanın içindeki yuvayı

hizalayın, korumayı korumadaki vida delikleri ile mildeki vida delikleri hizalanan kadar milden geçirin (Şek. C ve D). Şek. C ve D parça açıklaması aşağıdaki gibidir: C-1 Yuva C-2 Diş D-1 Cıvata

4. Korumayı güvenli bir şekilde kilitlemek için cıvatayı saat

yönünde sıkmak için verilen Alyen anahtarını kullanın. FIRÇA SİLİNDİRLERİNİN MONTAJI

1. Tahrik aksını tahrik miline itin (Şek. E).

Şek. E parça açıklaması aşağıdaki gibidir: E-1 Tahrik Mili E-2 Tahrik Aksı

2. Tahrik aksını tahrik miline sabitlemek için kilitleme

pimini kilitleme deliğine takın. DİKKAT: Kilit piminin yerine takılması gerekir (Şek. F). Şek. F parça açıklaması aşağıdaki gibidir: F-1 Kilit Pimi F-2 Kilitleme Deliği

3. Diğer tahrik aksını monte etmek için aynı adımları

4. Fırça silindirini tahrik aksına doğru itin (Şek. G).

Şek. G parça açıklaması aşağıdaki gibidir: G-1 Fırça Silindiri G-2 Tahrik Aksı

5. Fırça silindirini tahrik aksına sabitlemek için bağlantı

pimini uçtaki deliğe takın (Şek. H). Şek. H parçalarının açıklaması aşağıdaki gibidir: H-1 Bağlantı Pimi

6. Diğer fırça silindirini monte etmek için aynı adımları

UYARI: Elektrikli alet başlığı çalışırken veya akü takılı halde iken asla bir aksesuar takmayın veya ayarlamayın. Motorun durdurulmaması ve akünün çıkarılmaması ciddi yaralanmalara neden olabilir. Bu sert fırça aksesuarı EGO Elektrikli Alet Başlığı PH1400E ile kullanılmak üzere tasarlanmıştır

1. Motoru durdurun ve aküyü çıkarın

2. Elektrikli alet başlığının kuplöründeki kelebek

3. Uç kapağı bağlantı milindeyse çıkarın ve daha sonra

kullanmak için güvenli bir yere saklayın. Sert fırçanın milindeki ok ile kuplördeki oku hizalayın (Şek. I) ve sert fırçanın milini kuplöre doğru, bir “TIK” sesi duyulana kadar itin (Şek. J). Şek. I parça açıklaması aşağıdaki gibidir: I-1 Mil Çıkarma Düğmesi I-2 Kuplördeki Ok I-3 Kelebek Somunu I-4 Ek Şaftındaki Ok I-5 Kırmızı Çizgi Şek. J parça açıklaması aşağıdaki gibidir: J-1 Kırmızı Çizgi

4. Emniyetli bir şekilde kuplöre kilitlendiğinden emin

olmak için sert fırça ekinin milini aksesuardan çekin. Değilse,net bir “TIK” sesi duyana kadar, sert fırça milini kuplörde ileri ve geri hareket ettirin.

5. Kelebek somunu iyice sıkın.

UYARI: Cihazı tamamen çalıştırmadan önce kuplördeki kelebek somununun tamamen sıkılmış olduğundan emin olun; ciddi yaralanmalara yol açmamak için kullanım sırasında sıkılığını düzenli olarak kontrol edin. ELEKTRİKLİ ALET KAFASINDAN BİR KSESUAR ÇIKARMA

1. Motoru durdurun ve pil paketini çıkarın.

2. Kelebek somununu gevşetin.

3. Mil serbest bırakma düğmesi basılıyken, sert fırça

eki milini elektrikli alet başlığından çıkarmak için kuplörden dışarı çekin veya bükün.SERT FIRÇA AKSESUARI — BBA2100 191

ÇALIŞMA UYARI: Ürüne aşina olmanız sizi dikkatsiz yapmasın. Bir anlık dikkatsizliğin ciddi yaralanmalara sebep olabileceğini unutmayın. UYARI: Daima göz koruması ve kulak koruması kullanın. Böyle yapılmaması sonucu gözlerinize fırlayan nesneler ciddi kişisel yaralanmalara neden olabilir. UYARI: Bu ürünün üreticisi tarafından tavsiye edilmeyen herhangi bir ataşmanı veya aksesuarı kullanmayın. Tavsiye edilmeyen aksesuarların veya ataşmanların kullanımı ciddi kişisel yaralanmalara sebep olabilir. UYGULAMALAR Bu ürünü aşağıdaki işlemler için kullanabilirsiniz: ◾ Düz olmayan ve mafsallı yüzeylerin, yolların ve alanların temizlenmesi. ◾ Kaldırım/beton/asfalt garaj yollarının, yürüyüş yerlerinin ve bahçelerin temizlenmesi. UYARI: Bu cihazı kullanırken yaralanma riskini azaltmak için uygun şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Koruyucu gözlük takın. Dayanıklı, uzun pantolon, eldiven ve bot giyin. Kısa pantolon, sandalet giymeyin veya çıplak ayakla çalışmayın.Eğer temizlenecek yüzey kuru ise oluşacak toz miktarını azaltmak için su püskürtün.Sert fırça ile ileri doğru çalışmalısınız. Sert fırçayı bir elinizle arka tutma sapından ve diğer elinizle ön destek sapından tutarak kullanın. Sert fırçayı kullanırken iki elinizle sağlam bir şekilde tutun.Sert fırçayı dar bir açıyla tutun ve yönlendirin. Sert fırça çok dik bir açıyla tutulursa operatöre doğru geri tepebilir.Tutuşunuzu ve her iki ayak üzerinde dengenizi koruyun (Şek. K).Fırlayan malzemeler operatörü veya üçüncü şahısları ciddi şekilde yaralayabilir. Kişisel yaralanma riskini azaltmak için, aşağıdaki önlemleri almanız önemlidir: ◾ Çalışırken sert fırçayı her zaman iki elinizle tutun. Her iki kolu da sağlam bir şekilde kavrayın. ◾ Sert fırçayı çalışmaya başlamadan önce çalışma alanına taşıyın ve sert fırçayı daha düşük bir hızda çalıştırın. ◾ Kontrol kaybından dolayı yaralanma riskini azaltmak için sert fırçayı dar bir açıda tutun ve yönlendirin. Sert fırça çok dik bir açıyla tutulursa operatöre doğru geri tepebilir. Her kullanımdan önce hasarlı/aşınmış parça olup olmadığını kontrol edin. Fırça silindirini, koruma, ön tutma kolunu ve tahrik aksını kontrol edin ve çatlak, kıvrılmış, eğik veya hasarlı parçaları değiştirin. Sert fırçayı her kullanımdan sonra temizleyin Temizleme talimatları için Bakım bölümüne bakın.

CİHAZI ÇALIŞTIRMA/DURDURMA

Elektrikli alet başlığı PH1400E’nin kullanım kılavuzundaki “ELEKTRİKLİ ALET BAŞLIĞINI ÇALIŞTIRMA/DURDURMA” bölümüne bakın BAKIM UYARI: Bakım yaparken sadece aynı olan yedek parçaları kullanın. Diğer parçaların kullanılması tehlike oluşturabilir veya ürünün hasar görmesine neden olabilir. Emniyet ve güvenilirliği sağlamak için tüm tamir işleri uzman bir servis teknisyeni tarafından yapılmalıdır. UYARI: Aküyle çalışan aletlerin elektrik prizine takılmalarına gerek yoktur; bu nedenle daima çalışır durumdadırlar. Ciddi kişisel yaralanmayı önlemek için, kesim parçaları veya diğer parçalara bakım veya onarım yaparken veya değişim sırasında ekstra önlemler alın ve dikkatli olun. UYARI: Ciddi kişisel yaralanmaları önlemek için, aküyü elektrik alet başlığından çıkarın ve bakım işlemlerini yapmadan, temizlemeden, parça eklerini değiştirmeden önce veya ürün kullanılmadığında fırça silindirinin durmasını bekleyin. GENEL BAKIM UYARI: Fren sıvıları, benzin, petrol bazlı ürünler, içe işleyen yağlar, vb.nin plastik parçalara temas etmesine kesinlikle izin vermeyin. Kimyasal maddeler plastik parçalara hasar verebilir, bu tür parçaları zayıatabilir veya parçalayabilir ve bu durum ciddi yaralanmalara neden olabilir. UYARI: Sert fırça ekini temizlerken, su veya diğer sıvıların içine DALDIRMAYIN. Makinenizi basınçlı yıkayıcı ile temizlemeyin. Sert su jeti, makinenin parçalarına zarar verebilir. FIRÇA SİLİNDİRİ BAKIMI ◾ Fırça silindirini sık sık temizleyin.SERT FIRÇA AKSESUARI — BBA2100192

◾ Fırça silindirlerinden herhangi birinin hasar sebebiyle değiştirilmesi gerekirse en iyi performans için her iki fırça silindirini de değiştirin. Bu bakım talimatlarında listelenen maddelerin haricindeki tüm sert fırça bakımı, yetkili servis personeli tarafından yapılmalıdır. FIRÇA SİLİNDİRLERİNİ DEĞİŞTİRME UYARI: Hasarlı fırça silindiri uzun süre kullanımdan sonra parçalara ayrılabilir, bu da tehlikeli şekilde etrafa fırlamalarına sebep olabilir. Fırlatılan nesneler ciddi yaralanmalara yol açabilir. Sert bıçağı düzenli olarak kontrol edin ve sert fırçayı aşınmış veya hasarlı bir bıçakla çalıştırmayın. Çıkarmak için (Şek. L)

1. Bağlantı pimini tahrik aksının ucundan çıkarın.

2. Fırça silindirini kapak plakası ile birlikte tahrik aksından

3. Tahrik aksı hasarlı ise kilitleme pimini tahrik aksındaki

delikten çıkarın ve tahrik aksını tahrik milinden çekerek çıkarın (Şek. M).

4. Kapak plakası hasarlı ise fırça silindirinden çekerek

çıkarın ve değiştirin.

5. Diğer fırça silindirini çıkarmak için aynı adımları takip

edin. Şek. L parça açıklaması aşağıdaki gibidir: L-1 Tahrik Mili L-4 Bağlantı Pimi L-2 Kilit Pimi L-5 Kapak Plakası L-3 Fırça Silindiri L-6 Tahrik Aksı Montaj

1. Tahrik aksını tahrik miline monte edin ve kilit pimini

tahrik aksındaki deliğe takın (bkz. Şek. F).

2. Kapak plakasını kapak plakasındaki diş fırça

silindirindeki delik ile hizalanacak şekilde fırça silindirine takın (Şek. N). Şek. N parça açıklaması aşağıdaki gibidir: N-1 Delik N-2 Diş

3. Fırça silindirini tahrik aksına doğru itin (bkz. Şek. G).

4. Bağlantı pimini tahrik aksının ucundaki deliğe takın ve

düz olacak şekilde katlayın.

5. Diğer fırça silindirini monte etmek için aynı adımları

takip edin. UYARI: Her zaman her iki fırça silindirini de aynı anda değiştirin.

CİHAZIN TEMİZLENMESİ

◾ Aküyü çıkarın. ◾ Kök, tıkanmış toprak veya bitki parçalarını fırça silindirlerinden, koruyucu veya dişli kutusundan temizleyin. Derinlemesine temizlik için, fırça silindirlerini iyice yıkayarak temizleyin. Detaylı değiştirme adımları için lütfen yukarıdaki “FIRÇA SİLİNDİRLERİNİ DEĞİŞTİRME” bölümüne bakınız. ◾ Hava deliklerini tıkanmalara karşı temiz tutun.

◾ Aküyü aletten çıkarın. ◾ Aleti iyice temizleyin ve fırça silindirlerini denetleyin. ◾ Sert fırça ekini elektrikli alet başlığından sökün ve kavramanın kirlenmesini önlemek için bağlantı milini uç kapak ile kapatın. ◾ Aleti çocukların ulaşamayacağı kuru, iyi havalandırılmış, kilitli veya yüksek bir yerde muhafaza edin. Cihazı gübre, benzin veya diğer kimyasal maddelerin yakınında saklamayın. Çevre koruması Elektrikli cihazları, akü şarj cihazını ve aküleri/şarj edilebilir aküleri evsel atıklarla birlikte atmayın! AB Yasası 2012/19/EU uyarınca, kullanılamaz durumdaki elektrikli ve elektronik cihazlar ve AB Yasası 2006/66/EC uyarınca, arızalı veya kullanılmış aküler/piller ayrı olarak toplanmalıdır. Elektrikli cihazlar katı atık sahaları veya çöp toplama alanlarına atılırsa, yer altı sularına ve besin zincirine tehlikeli maddeler sızabilir, bu da sağlığınızın bozulmasına yol açabilir.SERT FIRÇA AKSESUARI — BBA2100 193

Sert fırça çalıştırılamıyor. ◾ Akü elektrikli alet başlığına düzgün şekilde takılı değil. ◾ Pil takımını elektrikli alet başlığına takın. ◾ Elektrikli alet başlığı ve pil takımı arasında elektrik bağlantısı yok. ◾ Pil takımını çıkarın, temas noktalarını kontrol edin ve yerine oturana kadar pil takımını yeniden takın. ◾ Akü boşalmış. ◾ Aküyü bu kılavuzda belirtilen EGO şarj cihazları ile şarj edin. ◾ Elektrik alet başlığının kilitleme kolu ve tetiğe aynı anda basılmıyor. ◾ Kilitleme koluna basın ve basılı tutun, ardından üniteyi çalıştırmak için tekrar tetiğe basın. ◾ Yukarıdaki sebeplerin dışında bir sebepten halen çalışmıyor. ◾ EGO Müşteri Hizmetleri ile irtibata geçin.Sert fırça açıkça hasar görmüş. ◾ Taşıma veya kullanım esnasında anormal hasar. ◾ EGO Müşteri Hizmetleri ile irtibata geçin.Sert fırça fırçalarken duruyor. ◾ Motora aşırı yüklenilmiş. ◾ Yük kaldırıldığında motor normale dönecektir. Sürekli çalışma için sert fırçanın yükünü azaltın. ◾ Pil takımı veya elektrikli alet başlığı çok sıcak. ◾ Pil takımı veya elektrikli alet başlığı sıcaklığının 67°C’nin altına düşmesini ve soğumasını bekleyin. ◾ Akü ile aletin bağlantısı kesilmiş. ◾ Aküyü yeniden takın. ◾ Akü boşalmış. ◾ Aküyü bu kılavuzda belirtilen EGO şarj cihazları ile şarj edin. ◾ Yukarıdaki sebeplerin dışında bir sebepten halen çalışmıyor. ◾ EGO Müşteri Hizmetleri ile irtibata geçin. GARANTİ

EGO GARANTİ POLİTİKASI

EGO Garanti politikasına ilişkin tüm hüküm ve koşullar için, lütfen egopowerplus.com adresindeki web sitemizi ziyaret edin.TARVIK – HARI — BBA2100194
