NÁVOD K OBSLUZE BBA2100 EGO

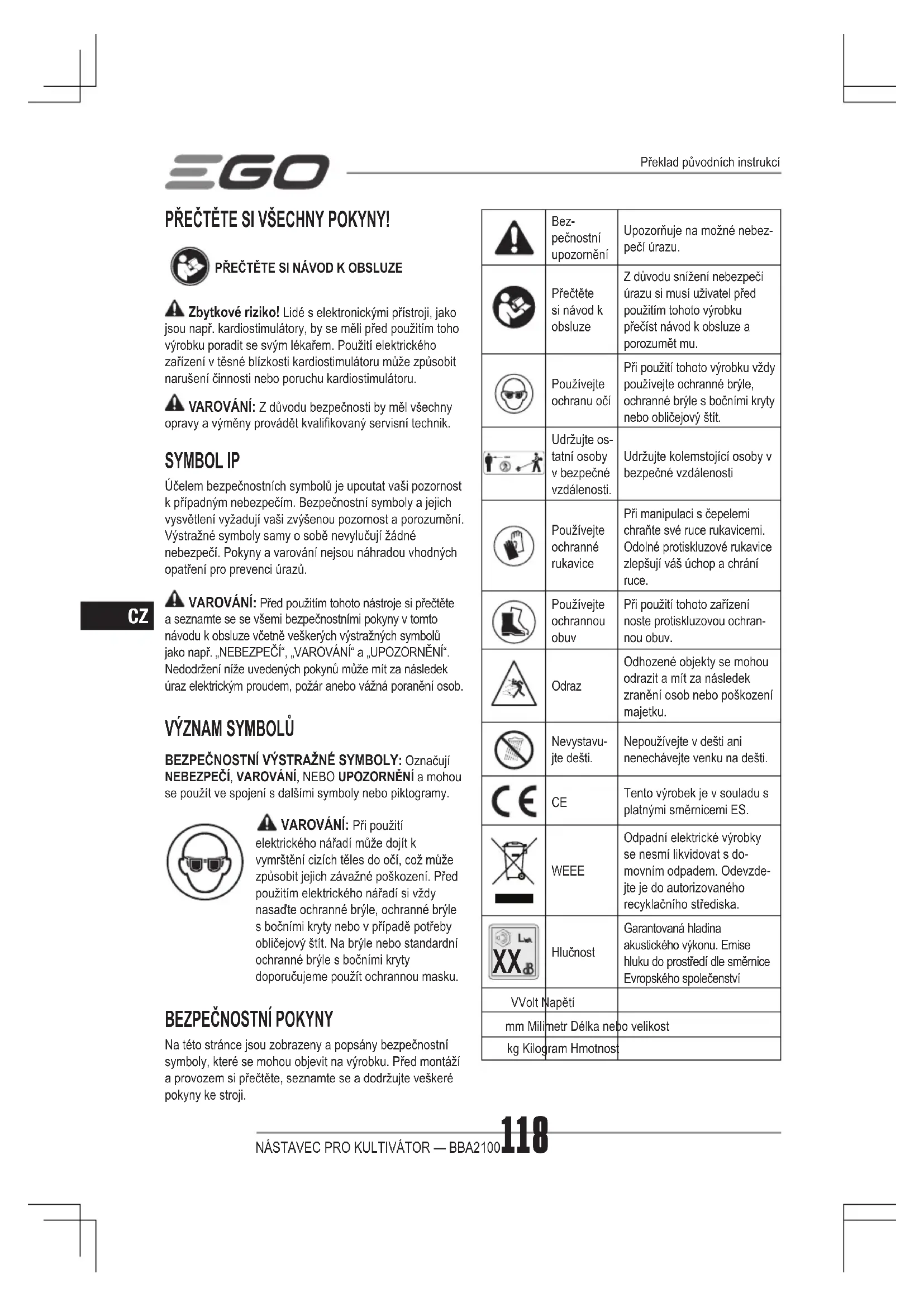

PŘEČTĚTE SI VŠECHNY POKYNY! PŘEČTĚTE SI NÁVOD K OBSLUZE Zbytkové riziko! Lidé s elektronickými přístroji, jako jsou např. kardiostimulátory, by se měli před použitím toho výrobku poradit se svým lékařem. Použití elektrického zařízení v těsné blízkosti kardiostimulátoru může způsobit narušení činnosti nebo poruchu kardiostimulátoru. VAROVÁNÍ: Z důvodu bezpečnosti by měl všechny opravy a výměny provádět kvalikovaný servisní technik. SYMBOL IP Účelem bezpečnostních symbolů je upoutat vaši pozornost k případným nebezpečím. Bezpečnostní symboly a jejich vysvětlení vyžadují vaši zvýšenou pozornost a porozumění. Výstražné symboly samy o sobě nevylučují žádné nebezpečí. Pokyny a varování nejsou náhradou vhodných opatření pro prevenci úrazů. VAROVÁNÍ: Před použitím tohoto nástroje si přečtěte a seznamte se se všemi bezpečnostními pokyny v tomto návodu k obsluze včetně veškerých výstražných symbolů jako např. „NEBEZPEČÍ“, „VAROVÁNÍ“ a „UPOZORNĚNÍ“. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár anebo vážná poranění osob.

BEZPEČNOSTNÍ VÝSTRAŽNÉ SYMBOLY: Označují NEBEZPEČÍ, VAROVÁNÍ, NEBO UPOZORNĚNÍ a mohou se použít ve spojení s dalšími symboly nebo piktogramy. VAROVÁNÍ: Při použití elektrického nářadí může dojít k vymrštění cizích těles do očí, což může způsobit jejich závažné poškození. Před použitím elektrického nářadí si vždy nasaďte ochranné brýle, ochranné brýle s bočními kryty nebo v případě potřeby obličejový štít. Na brýle nebo standardní ochranné brýle s bočními kryty doporučujeme použít ochrannou masku.

Na této stránce jsou zobrazeny a popsány bezpečnostní symboly, které se mohou objevit na výrobku. Před montáží a provozem si přečtěte, seznamte se a dodržujte veškeré pokyny ke stroji. Bez- pečnostní upozorněníUpozorňuje na možné nebez-pečí úrazu.Přečtěte si návod k obsluzeZ důvodu snížení nebezpečí úrazu si musí uživatel před použitím tohoto výrobku přečíst návod k obsluze a porozumět mu.Používejte ochranu očíPři použití tohoto výrobku vždy používejte ochranné brýle, ochranné brýle s bočními kryty nebo obličejový štít.Udržujte os-tatní osoby v bezpečné vzdálenosti.Udržujte kolemstojící osoby v bezpečné vzdálenostiPoužívejte ochranné rukavicePři manipulaci s čepelemi chraňte své ruce rukavicemi. Odolné protiskluzové rukavice zlepšují váš úchop a chrání ruce.Používejte ochrannou obuv Při použití tohoto zařízení noste protiskluzovou ochran-nou obuv.OdrazOdhozené objekty se mohou odrazit a mít za následek zranění osob nebo poškození majetku.Nevystavu-jte dešti.Nepoužívejte v dešti ani nenechávejte venku na dešti. Tento výrobek je v souladu s platnými směrnicemi ES. WEEE Odpadní elektrické výrobky se nesmí likvidovat s do-movním odpadem. Odevzde-jte je do autorizovaného recyklačního střediska.

HlučnostGarantovaná hladina akustického výkonu. Emise hluku do prostředí dle směrnice Evropského společenstvíV Volt Napětímm Milimetr Délka nebo velikostkg Kilogram HmotnostPřeklad původních instrukcíNÁSTAVEC PRO KULTIVÁTOR — BBA2100 119

VAROVÁNÍ: Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto elektrickým nářadím. Nedodržení všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážný úraz. Všechna varování a pokyny si uschovejte pro budoucí použití.

BEZPEČNOST NA PRACOVIŠTI

◾ Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům. ◾ Nepracujte s elektrickým nářadím ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. ◾ Při práci s elektrickým nářadím udržujte děti a přihlížející osoby v bezpečné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad zařízením.

ELEKTRICKÁ BEZPEČNOST

◾ Nevystavujte elektrické nářadí dešti nebo vlhkému prostředí. Vniknutí vody do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem.

◾ Při práci s elektrickým nářadím buďte pozorní, sledujte, co děláte a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s nářadím může vést k vážnému zranění. ◾ Vždy používejte osobní ochranné prostředky. Osobní ochranné prostředky, jako např. ochrana očí, respirátor, protiskluzová ochranná obuv, pevná přilba a/ nebo chrániče sluchu, používané ve vhodném prostředí sníží riziko úrazu. ◾ Zabraňte náhodnému spuštění. Před připojením ke zdroji napětí a/ nebo akumulátoru, zvednutím nebo přenášením nářadí se ujistěte, že spínač je ve vypnuté poloze. Přenášení elektrického nářadí s prstem na spínači nebo zapojování elektrického nářadí, které má zapnutý spínač, může snadno způsobit nehodu či úraz. ◾ Před zapnutím elektrického nářadí odstraňte seřizovací klíče nebo klíče. Nástroj nebo klíč, který ponecháte upevněný k otáčející se části elektrického nářadí, může způsobit zranění osob. ◾ Nepřeceňujte se. Vždy udržujte pevný postoj a rovnováhu. To umožňuje lepší ovladatelnost nářadí v neočekávaných situacích. ◾ Řádně se oblékejte. Nenoste volný oděv ani šperky. Udržujte své vlasy, oblečení a rukavice mimo dosah pohyblivých dílů. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit do pohyblivých dílů. ◾ Pokud je zařízení vybaveno adaptérem pro připojení odsávání prachu a sběrnými zařízeními, zajistěte jejich správné připojení a řádnou funkci. Použití zařízení k odsávání prachu může snížit rizika spojená s prachem. ◾ Nedovolte, abyste se po získání zkušeností častým používáním nářadí stali neobezřetnými a ignorovali zásady bezpečnosti. Nedbalá činnost může způsobit vážné zranění ve zlomku sekundy. POUŽITÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ ◾ Nepřetěžujte elektrické nářadí. Používejte správný typ nářadí pro vaši aplikaci. Správné elektrické nářadí bude pracovat lépe a bezpečněji rychlostí, pro kterou bylo navrženo. ◾ Nepoužívejte elektrické nářadí, pokud ho spínač nezapne a nevypne. Jakékoliv elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. ◾ Před odstraňováním uvízlého materiálu, před prováděním jakéhokoliv nastavení, výměnou příslušenství, čištěním nebo uložením elektrického nářadí vyjměte akumulátor, pokud je vyjímatelný, a/nebo aktivujte zámek blokující nářadí. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. ◾ Ukládejte elektrické nářadí mimo dosah dětí a nedovolte ostatním osobám, které nejsou seznámeny s elektrickým nářadím nebo s tímto návodem, aby s nářadím pracovaly. Elektrické nářadí je nebezpečné v rukou nekvalifikované obsluhy. ◾ Udržujte elektrické nářadí a příslušenství. Zkontrolujte vychýlení či zaseknutí pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, které mohou ovlivnit chod nářadí. Je-li nářadí poškozeno, nechejte ho před použitím opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí a příslušenství. ◾ Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými břity jsou méně náchylné k zanášení nečistotami a lépe se ovládají.NÁSTAVEC PRO KULTIVÁTOR — BBA2100120

◾ Používejte elektrické nářadí, příslušenství a nástrojové bity atd. v souladu s těmito pokyny s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Použití elektrického nářadí pro jiné činnosti, než je použití podle určení, může vést k nebezpečným situacím. ◾ Udržujte rukojeti a plochy pro uchopení suché, čisté, bez oleje a maziva. Kluzké rukojeti a plochy pro uchopení neumožňují bezpečnou manipulaci s nářadím a jeho ovládání v nečekaných situacích. POUŽITÍ A PÉČE O AKUMULÁTOROVÉ NÁŘADÍ ◾ Nabíjejte pouze v nabíječce určené výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit riziko požáru při použití s jiným akumulátorem. ◾ Používejte elektrické nářadí pouze s výslovně určenými akumulátory. Použití jiných akumulátorů může způsobit riziko úrazu a požáru. ◾ Pokud akumulátor nepoužíváte, držte jej z dosahu kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šrouby nebo další drobné kovové předměty, které mohou propojit kontakty baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár. ◾ Za nevhodných podmínek může kapalina unikat z baterie. Zabraňte kontaktu. Při náhodném kontaktu opláchněte vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny. ◾ Nepoužívejte akumulátor nebo nářadí, které jsou poškozené nebo upravené. Poškozené nebo upravené baterie se mohou chovat nepředvídatelně, což může vést k požáru, výbuchu nebo nebezpečí zranění. ◾ Nevystavujte akumulátor ani nářadí ohni nebo příliš vysoké teplotě. Při vystavení ohni nebo teplotě nad 100 °C může dojít k výbuchu. ◾ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo rozsah teplot uvedených v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

Školení ◾ Pečlivě si přečtěte tyto pokyny. Seznamte se s ovládacími prvky a správným používáním stroje. ◾ Osoby, které se neseznámily s těmito pokyny, nebo děti nesmí stroj používat. Místní předpisy mohou omezovat věk obsluhy. ◾ Nikdy nepracujte, pokud jsou v blízkosti osoby, zejména děti, nebo domácí zvířata. ◾ Nezapomínejte, že je obsluha nebo uživatel zodpovědný za nehody nebo ohrožení jiných osob nebo jejich majetku. Příprava ◾ Během práce vždy noste pevnou obuv a dlouhé kalhoty. Nepoužívejte nářadí, když jste bosí nebo máte na nohou otevřené sandály. ◾ Důkladně zkontrolujte oblast, kde se má nářadí používat, a odstraňte všechny předměty, které mohou být odhozeny strojem. ◾ Před použitím vždy vizuálně zkontrolujte, zda nejsou nástroje opotřebené nebo poškozené. Opotřebované nebo poškozené prvky a šrouby vyměňujte v sadách z důvodu zachování vyvážení. Použití ◾ Neprovozujte motor v uzavřeném prostoru, kde mohou vznikat nebezpečné výpary oxidu uhelnatého. ◾ Pracujte pouze za denního světla nebo při dobrém umělém osvětlení. ◾ Ve svahu vždy dbejte na pevný postoj. ◾ Kráčejte, nikdy se strojem neběhejte. ◾ S kolovými rotačními stroji pracujte napříč svahem, nikdy nahoru a dolů. ◾ Při změně směru na svahu dbejte zvýšené opatrnosti. ◾ Nepracujte na příliš prudkých svazích. ◾ Dbejte zvýšené opatrnosti při jízdě vzad, nebo tažení stroje směrem k vám. ◾ Neměňte nastavení regulátoru motoru ani nepřekračujte otáčky motoru. ◾ Startujte motor opatrně podle pokynů výrobce a s nohama daleko od nářadí. ◾ Nestrkejte ruce ani nohy do blízkosti rotujících dílů nebo pod ně. ◾ Během chodu motoru nikdy nezvedejte ani nepřenášejte stroj. POUŽITÍ NA SVAHU: Svahy jsou hlavním faktorem souvisejícím s nehodami při uklouznutí a pádu, což může vést k vážnému úrazu. Ve svahu vždy dbejte na pevný postoj. Použití na svazích vyžaduje zvýšenou opatrnost. Pokud se na svahu cítíte nejistí, nepoužívejte stroj. ◾ Dávejte pozor na díry, vyjeté koleje, kameny, skryté předměty nebo hrboly, na kterých můžete uklouznout nebo klopýtnout. Ve vysoké trávě se mohou skrývat překážky.NÁSTAVEC PRO KULTIVÁTOR — BBA2100 121

SERVIS ◾ Svěřte opravu elektrického nářadí kvalikované osobě používající pouze shodné náhradní díly. Tím zajistíte bezpečnost udržovaného elektrického nářadí. ◾ Nikdy neopravujte poškozené akumulátory. Servis akumulátorů může provádět pouze výrobce nebo autorizovaní poskytovatelé služeb. VAROVÁNÍ: Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto elektrickým nářadím. Nedodržení všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážný úraz. Všechna varování a pokyny si uschovejte pro budoucí použití. ◾ Používejte pouze akumulátory a nabíječky uvedené na obr. A.

ULOŽTE SI TYTO POKYNY

SPECIFIKACE Průměr bubnu kartáče 250mmŠířka záběru při čištění 560mmDoporučená provozní teplota -15°C -40°CDoporučená teplota skladování -20°C-70°CHmotnost (včetně krytu) 5,05 kgMěřená hladina akustického výkonu L 91,4 dB(A) K=2,02 dB(A)Měřená hladina akustického výkonu L 82,8 dB(A) K=2,5 dB(A)Zaručená hladina akustického výkonu

(měřená podle 2000/14/ES)93 dB(A)Hodnota vibrací a Přední pomocná rukojeť0,46 m/s

K= 1,5 m/s Zadní rukojeť1,43 m/s

◾ Výše uvedené parametry jsou testovány a měřeny s nářadím vybaveným pohonnou hlavou PH1400E. ◾ Celková deklarovaná hodnota vibrací byla naměřena podle standardní zkušební metody a lze ji použít ke srovnání s jiným nářadím; ◾ Celkovou deklarovanou hodnotu vibrací lze použít také k předběžnému stanovení expozičních limitů. POZNÁMKA: Emise vibrací při konkrétním použití elektrického nářadí se mohou lišit od deklarované hodnoty, při které se nářadí používá; z důvodu ochrany provozovatele by měl uživatel ve skutečných pracovních podmínkách nosit rukavice a chrániče sluchu. OBSAH BALENÍ NÁZEV DÍLU MNOŽSTVÍNástavec pro kultivátor 1Válec kartáče 2Hnací náprava 2Kryt (se šroubem) 1Inbusový klíč 1Upevňovací kolík 2Pojistný kolík 2Návod k obsluze 1 POPIS SEZNAMTE SE S NÁSTAVCEM PRO KULTIVÁTOR (obr. A)

1. Koncovka2. Hřídel nástavce pro kultivátor3. Kryt4. Válec kartáče5. Převodovka6. Upevňovací kolík7. Inbusový klíč

MONTÁŽ VAROVÁNÍ: Pokud jsou některé díly poškozené, nebo chybí, výrobek nepoužívejte, dokud nedojde k jejich výměně. Použití tohoto výrobku s poškozenými nebo chybějícími díly může vést k vážnému úrazu. VAROVÁNÍ: Nepokoušejte se výrobek upravovat ani vytvářet příslušenství, které se k tomuto výrobku nedoporučuje. Každá taková změna nebo úprava představuje špatné použití a může vést k nebezpečné situaci, která může zapříčinit vážný úraz. VAROVÁNÍ: Pokud provádíte montáž dílů, vždy odpojte konektor akumulátoru ze zásuvky, aby nedošlo k neúmyslnému spuštění, které může způsobit vážný úraz. VAROVÁNÍ: Nepřipojujte rotační kartáč k pohonné hlavě před dokončením montáže. Nedodržení tohoto pokynu může vést k náhodnému spuštění a možnému vážnému zranění.NÁSTAVEC PRO KULTIVÁTOR — BBA2100122

MONTÁŽ KRYTU VAROVÁNÍ: Namontujte kryt před připojením nástavce pro kultivátor k pohonné hlavě.

1. Povolte a odstraňte šroub z krytu pomocí inbusového

2. Zvedněte hřídel nástavce pro kultivátor a odstraňte

3. Vyrovnejte drážku v krytu s kovovým výstupkem na

konci hřídele, nasuňte kryt na hřídel, dokud nejsou vyrovnány otvory pro šrouby v krytu a na hřídeli (obr. C a D). Popis dílů na obr. C a D viz níže: C-1 Drážka C-2 Výstupek D-1 Šroub

4. Pro utažení šroubu ve směru hodinových ručiček

použijte dodaný inbusový klíč, abyste bezpečně zajistili kryt.

MONTÁŽ VÁLCŮ KARTÁČE

1. Zatlačte hnací nápravu na hnanou hřídel (obr. E).

Popis dílů na obr. E viz níže: E-1 Hnaná hřídel E-2 Hnací náprava

2. Pro upevnění hnací nápravy na hnanou hřídel zasuňte

pojistný kolík do zajišťovacího otvoru. POZNÁMKA: Pojistný kolík musí být nainstalován na místě (obr. F). Popis dílů na obr. F viz níže: F-1 Pojistný kolík F-2 Zajišťovací otvor

3. Stejným způsobem namontujte druhou hnací nápravu.

4. Zatlačte válec kartáče na hnací nápravu (obr. G).

Popis dílů na obr. G viz níže: G-1 Válec kartáče G-2 Hnací náprava

5. Pro zajištění válce kartáče na hnací nápravu zasuňte

upevňovací kolík do otvoru na konci (obr. H). Popis dílů na obr. H viz níže: H-1 Upevňovací kolík

6. Stejným způsobem namontujte druhý válec kartáče.

PŘIPOJENÍ NÁSTAVCE PRO KULTIVÁTOR NA POHONNOU HLAVU VAROVÁNÍ: Nikdy nepřipojujte nebo neupravujte nástavec, když pohonná hlava běží nebo je nainstalovaná baterie. Pokud nevypnete motor a nevyjmete baterii, může dojít k vážnému zranění. Tento nástavec pro kultivátor je určen pro použití s pohonnou hlavou EGO PH1400E

1. Zastavte motor a vyjměte akumulátor

2. Uvolněte křídlovou matici na spojce pohonné hlavy.

3. Pokud je koncovka umístěna na hřídeli nástavce,

sejměte ji a uložte na bezpečném místě pro pozdější použití. Vyrovnejte šipku na hřídeli rotačního kartáče se šipkou na spojce (obr. I) a zasuňte hřídel rotačního kartáče do spojky, dokud neuslyšíte zřetelný zvuk „KLIKNUTÍ“ (obr. J). Popis dílů na obr. I viz níže: I-1 Tlačítko pro uvolnění hřídele I-2 Šipka na spojce I-3 Křídlová matice I-4 Šipka na hřídeli nástavce I-5 Červená čára Popis dílů na obr. J viz níže: J-1 Červená čára

4. Lehce povytáhněte hřídel nástavce pro kultivátor,

abyste ověřili, že je bezpečně zajištěna ve spojce. Pokud není, pohybujte hřídelí rotačního kartáče ve spojce dopředu a dozadu, dokud neuslyšíte zřetelný zvuk „KLIKNUTÍ“, který znamená, že je zapojena.

5. Pevně utáhněte křídlovou matici.

VAROVÁNÍ: Před uvedením zařízení do provozu se ujistěte, že je pevně utažena křídlová matice na spojce; během používání pravidelně kontrolujte její dotažení, aby nedošlo k vážnému zranění. SEJMUTÍ NÁSTAVCE PRO KULTIVÁTOR Z POHONNÉ HLAVY

1. Vypněte motor a sejměte akumulátor.

2. Uvolněte křídlovou matici.

3. Se stisknutým tlačítkem pro uvolnění hřídele

vytáhněte nebo vykruťte hřídel nástavce pro kultivátor ze spojky a sejměte ji z pohonné hlavy.NÁSTAVEC PRO KULTIVÁTOR — BBA2100 123

POUŽITÍ VAROVÁNÍ: Dbejte na to, abyste po seznámení s výrobkem nepřestali být opatrní. Nezapomínejte, že stačí chvíle nepozornosti a může se stát vážný úraz. VAROVÁNÍ: Vždy používejte ochranu zraku spolu s chrániči sluchu. Pokud tak neučiníte, může dojít k vymrštění předmětu do očí, nebo případně jiným vážným úrazům. VAROVÁNÍ: Nepoužívejte nástavce nebo příslušenství, které nedoporučuje výrobce tohoto výrobku. Použití nedoporučených nástavců a příslušenství může vést k vážnému úrazu. POUŽITÍ Tento výrobek lze použít k následujícím účelům: ◾ Čištění ploch a cest včetně nerovných a spárovaných povrchů. ◾ Čištění vozovek / betonových / asfaltových příjezdových cest, chodníků a dvorů. VAROVÁNÍ: Při práci s tímto nářadím se vhodně oblékněte, abyste snížili nebezpečí úrazu. Nenoste volný oděv ani šperky. Používejte ochranu očí. Noste silné, dlouhé kalhoty, pevné boty a rukavice. Nenoste krátké kalhoty, sandály ani nechoďte bosí.Pokud je povrch, který má být čištěn, suchý, postříkejte jej vodou, abyste snížili množství vytvářeného prachu.Měli byste pracovat s rotačním kartáčem směrem dopředu. Držte rotační kartáč jednou rukou za zadní rukojeť a druhou rukou za přední pomocnou rukojeť. Při práci s rotačním kartáčem udržujte pevný úchop oběma rukama.Držte a veďte rotační kartáč pod mírným úhlem. Pokud držíte rotační kartáč v příliš prudkém úhlu, má sklon tlačit zpět směrem k obsluze. Udržujte sevření a rovnováhu na obou nohách (obr. K). Odhozené materiály můžou vážně zranit obsluhu nebo kolemjdoucího. Abyste snížili nebezpečí zranění osob, je nutné přijmout následující opatření: ◾ Při provozu vždy držte rotační kartáč oběma rukama. Pevně uchopte obě rukojeti. ◾ Před spuštěním přesuňte rotační kartáč do pracovního prostoru a nastartujte rotační kartáč při nižší rychlosti. ◾ Pokud chcete snížit nebezpečí zranění v důsledku ztráty kontroly, držte a veďte rotační kartáč pod mírným úhlem. Pokud držíte rotační kartáč v příliš prudkém úhlu, má sklon tlačit zpět směrem k obsluze. Před každým použitím zkontrolujte poškozené/ opotřebené díly Zkontrolujte válec kartáče, kryt, přední pomocnou rukojeť a hnací nápravu a vyměňte díly, které jsou prasklé, zdeformované, ohnuté nebo jinak poškozené. Vyčistěte rotační kartáč po každém použití Pokyny k čištění viz část Údržba.

ZAPNUTÍ/VYPNUTÍ NÁŘADÍ

Viz část „ZAPNUTÍ/VYPNUTÍ POHONNÉ HLAVY“ v návodu k obsluze pohonné hlavy PH1400E ÚDRŽBA VAROVÁNÍ: Při opravách používejte pouze originální náhradní díly. Použití jiných dílů může být riziko nebo může způsobit poškození výrobku. Z důvodu zajištění bezpečnosti a spolehlivosti musí všechny opravy provádět kvalikovaný servisní technik. VAROVÁNÍ: Akumulátorové nářadí se nemusí zapojovat do elektrické zásuvky, proto je vždy v provozním stavu. Aby nedošlo k vážnému zranění osob, věnujte zvýšenou pozornost a péči údržbě, servisu nebo výměně řezného příslušenství nebo jiného nástavce. VAROVÁNÍ: Aby nedošlo k vážnému zranění osob, před údržbou, čištěním, výměnou příslušenství, nebo když se výrobek nepoužívá, vyjměte akumulátor z pohonné hlavy a počkejte, až se válec kartáče zastaví.

VAROVÁNÍ: Dbejte na to, aby nikdy nedošlo ke styku plastových částí s brzdovými kapalinami, benzinem, ropnými produkty, penetračními oleji atd. Chemické látky mohou poškodit, zeslabit nebo poškodit plast, což může vést k vážnému úrazu. VAROVÁNÍ: Při čištění NEPONOŘUJTE nástavec pro kultivátor do vody ani jiných kapalin. Nečistěte stroj tlakovou myčkou. Silný proud vody může poškodit části stroje.

ÚDRŽBA VÁLCE KARTÁČE

◾ Pravidelně čistěte válec kartáče. ◾ Pokud některý válec kartáče vyžaduje výměnu v důsledku poškození, vyměňte oba válce kartáče najednou pro zaručení nejlepšího výkonu. Veškeré opravy rotačního kartáče, kromě položek uvedených v tomto návodu k údržbě, může provádět pouze kvalikovaný servisní technik.NÁSTAVEC PRO KULTIVÁTOR — BBA2100124

VÝMĚNA VÁLCŮ KARTÁČE VAROVÁNÍ: Po dlouhodobém používání se může poškozený válec kartáče rozbít na kousky, čímž mohou vzniknout nebezpečné projektily. Odmrštěné předměty mohou způsobit vážný úraz. Pravidelně kontrolujte a nepoužívejte rotační kartáč s opotřebovanými nebo poškozenými díly. Demontáž (Obr. L)

1. Odmontujte upevňovací kolík z konce hnací nápravy.

2. Vytáhněte z hnací nápravy válec kartáče společně s

3. Pokud je hnací náprava poškozená, odstraňte pojistný

kolík z otvoru hnací nápravy a vytáhněte hnací nápravu z hnané hřídele (obr. M).

4. Pokud je krycí deska poškozená, vytáhněte ji z válce

kartáče a vyměňte ji.

5. Stejným způsobem odmontujte druhý válec kartáče.

Popis dílů na obr. L viz níže: L-1 Hnaná hřídel L-4 Upevňovací kolík L-2 Pojistný kolík L-5 Ochranná deska L-3 Válec kartáče L-6 Hnací náprava Instalace

1. Nasaďte hnací nápravu na hnanou hřídel a zasuňte

pojistný kolík do otvoru v hnací nápravě (viz obr. F).

2. Nasaďte krycí desku na válec kartáče tak, aby byl

výstupek v krycí desce vyrovnán s otvorem ve válci kartáče (obr. N). Popis dílů na obr. N viz níže: N-1 Otvor N-2 Výstupek

3. Zatlačte válec kartáče na hnací nápravu (viz obr. G).

4. Zasuňte upevňovací kolík do otvoru na konci hnací

nápravy a ohněte jej naplocho.

5. Stejným způsobem namontujte druhý válec kartáče.

VAROVÁNÍ: Vždy současně vyměňte oba válce kartáče.

◾ Vyjměte akumulátor. ◾ Odstraňte z válců kartáče, krytu nebo převodovky části kořenů, zanesenou půdu nebo rostliny. Pro důkladné čištění sejměte válce kartáče a kryt a důkladně je umyjte. Podrobné kroky výměny naleznete výše v části „VÝMĚNA VÁLCŮ KARTÁČE“. ◾ Udržujte větrací otvory bez překážek.

◾ Vyjměte akumulátor z nářadí. ◾ Důkladně očistěte nářadí a zkontrolujte válce kartáče. ◾ Odmontujte nástavec pro kultivátor z pohonné hlavy a zakryjte hřídel nástavce koncovkou, abyste zabránili pronikání nečistot do spojky. ◾ Nářadí skladujte na suchém, dobře větraném, uzamčeném nebo vyvýšeném místě mimo dosah dětí. Neskladujte nářadí v blízkosti hnojiv, benzinu nebo jiných chemikálií. Ochrana životního prostředí Nelikvidujte elektrické zařízení, nabíječku a baterie / nabíjecí baterie v domovním odpadu! Podle směrnice Evropského parlamentu a Rady 2012/19/EU se musí již nepoužitelná odpadní elektrická a elektronická zařízení shromažďovat odděleně a podle směrnice 2006/66/ES musí být vadné nebo použité akumulátory / baterie shromažďovány odděleně. Pokud se elektrická zařízení likvidují na zavážkách nebo skládkách, mohou do podzemní vody proniknout nebezpečné látky, dostat se do potravního řetězce a poškodit tak vaše zdraví a kvalitu života.NÁSTAVEC PRO KULTIVÁTOR — BBA2100 125

Rotační kartáč se nespustí. ◾ Akumulátor není správně připojen k pohonné hlavě. ◾ Připojte akumulátor na pohonnou hlavu. ◾ Žádný elektrický kontakt mezi pohonnou hlavou a akumulátorem. ◾ Vyjměte baterii, zkontrolujte kontakty a opět nasaďte akumulátor, dokud nezapadne na místo. ◾ Akumulátor je vybitý. ◾ Nabijte akumulátor pomocí nabíječek EGO, které jsou uvedeny v tomto návodu. ◾ Páka pojistky a spoušť pohonné hlavy nejsou stisknuté současně. ◾ Zatlačte jisticí páčku a podržte ji, pak stiskněte spoušť pro zapnutí stroje. ◾ Stále se nespustí i přes výše uvedené důvody. ◾ Kontaktujte zákaznický servis společnosti EGO.Rotační kartáč je zjevně poškozený. ◾ Abnormální poškození během přepravy nebo používání. ◾ Kontaktujte zákaznický servis společnosti EGO.Rotační kartáč se při čištění zastaví. ◾ Motor je přetížený. ◾ Motor se regeneruje po odstranění zátěže. Pro nepřetržitou práci snižte zatížení na rotačním kartáči. ◾ Akumulátor nebo pohonná hlava jsou příliš horké. ◾ Nechejte akumulátor nebo pohonnou hlavu vychladnout, dokud teplota neklesne pod 67 °C. ◾ Akumulátor je odpojený od nářadí. ◾ Znovu nainstalujte akumulátor. ◾ Akumulátor je vybitý. ◾ Nabijte akumulátor pomocí nabíječek EGO, které jsou uvedeny v tomto návodu. ◾ Stále se nespustí i přes výše uvedené důvody. ◾ Kontaktujte zákaznický servis společnosti EGO.

Úplné záruční podmínky společnosti EGO naleznete na webové stránce egopowerplus.com.NÁSTAVEC PRE ŠTETINOVÚ KEFU — BBA2100126
