Марка	EGO
Модель	BBA2100
Тип продукту	Аксесуар щітковий валик для багатофункціонального інструменту
Основне використання	Очищення доріжок, терас, бетонних/асфальтових поверхонь, подвір'їв
Діаметр барабана	250 мм
Ширина очищення	560 мм
Вага (з кожухом)	5,05 кг
Живлення	Блок двигуна EGO PH1400E (літій-іонний акумулятор не входить)
Гарантований рівень звукової потужності	93 дБ(А)
Рівень звукового тиску (біля вуха)	82,8 дБ(А)
Рівень вібрації (передня ручка)	0,46 м/с² (K=1,5 м/с²)
Рівень вібрації (задня ручка)	1,43 м/с² (K=1,5 м/с²)
Рекомендована температура використання	від -15°C до 40°C
Рекомендована температура зберігання	від -20°C до 70°C
Вміст упаковки	Аксесуар щітковий валик, 2 щіткові валики, 2 ведучі осі, кожух, шестигранний ключ, 2 штифти зчеплення, 2 запірні штифти, посібник з експлуатації
Матеріал щіток	Не вказано (обертові щітки)
Сумісність	Блок двигуна EGO PH1400E
Безпека	Носити захист для очей, слуху, рукавички, захисне взуття; тримати інших на відстані
Обслуговування	Очищати після кожного використання; замінювати обидва щіткові валики одночасно, якщо вони зношені
Гарантія	Зверніться до egopowerplus.com для ознайомлення з умовами

Часті запитання - BBA2100 EGO

Як встановити аксесуар щітковий валик на блок двигуна?

Переконайтеся, що двигун вимкнено, а акумулятор вийнято. Послабте барашкову гайку з'єднувача, вирівняйте стрілки на валу аксесуара та з'єднувача, потім штовхайте, поки не почуєте клацання. Затягніть барашкову гайку.

Яких заходів безпеки слід вжити перед використанням інструменту?

Завжди носіть захист для очей та слуху. Використовуйте нековзні рукавички та захисне взуття. Тримайте дітей та тварин на відстані. Прочитайте повністю посібник з експлуатації.

Які типи поверхонь я можу очищати цим аксесуаром?

Він призначений для очищення доріжок, терас, бетону, асфальту та подвір'їв. Він ефективний на нерівних та швованих поверхнях.

Як замінити щіткові валики?

Вийміть акумулятор. Зніміть штифт зчеплення та ведучу вісь. Витягніть валик з осі. Встановіть новий валик, вирівнюючи ребра захисної пластини з отвором валика. Закріпіть штифтом. Завжди замінюйте обидва валики одночасно.

Що робити, якщо щітковий валик не запускається?

Перевірте, чи акумулятор правильно вставлено та заряджено. Переконайтеся, що контакти чисті. Утримуйте важіль розблокування натиснутим, одночасно натискаючи на курок. Якщо проблема не зникає, зверніться до служби підтримки EGO.

Чи можна використовувати інструмент під дощем?

Ні, не використовуйте інструмент під дощем і не піддавайте його дії води. Символ 'не піддавати дії дощу' є на виробі.

Як чистити та обслуговувати аксесуар?

Вийміть акумулятор. Видаліть сміття з валиків, кожуха та редуктора. За потреби розберіть валики для глибокого очищення. Не занурюйте інструмент у воду та не використовуйте мийку високого тиску.

Яка рекомендована температура експлуатації?

Інструмент слід використовувати при температурі від -15°C до 40°C. Рекомендована температура зберігання — від -20°C до 70°C.

Чи можу я використовувати неоригінальні деталі EGO з цим аксесуаром?

Ні, використовуйте лише запасні частини, рекомендовані виробником. Використання несхвалених деталей може призвести до серйозних травм і анулювання гарантії.

Як зберігати інструмент після використання?

Вийміть акумулятор. Ретельно очистіть інструмент. Зніміть аксесуар з блока двигуна та надіньте наконечник на ручку, щоб запобігти потраплянню бруду. Зберігайте в сухому, закритому місці, недоступному для дітей.

ПОСІБНИК КОРИСТУВАЧА BBA2100 EGO

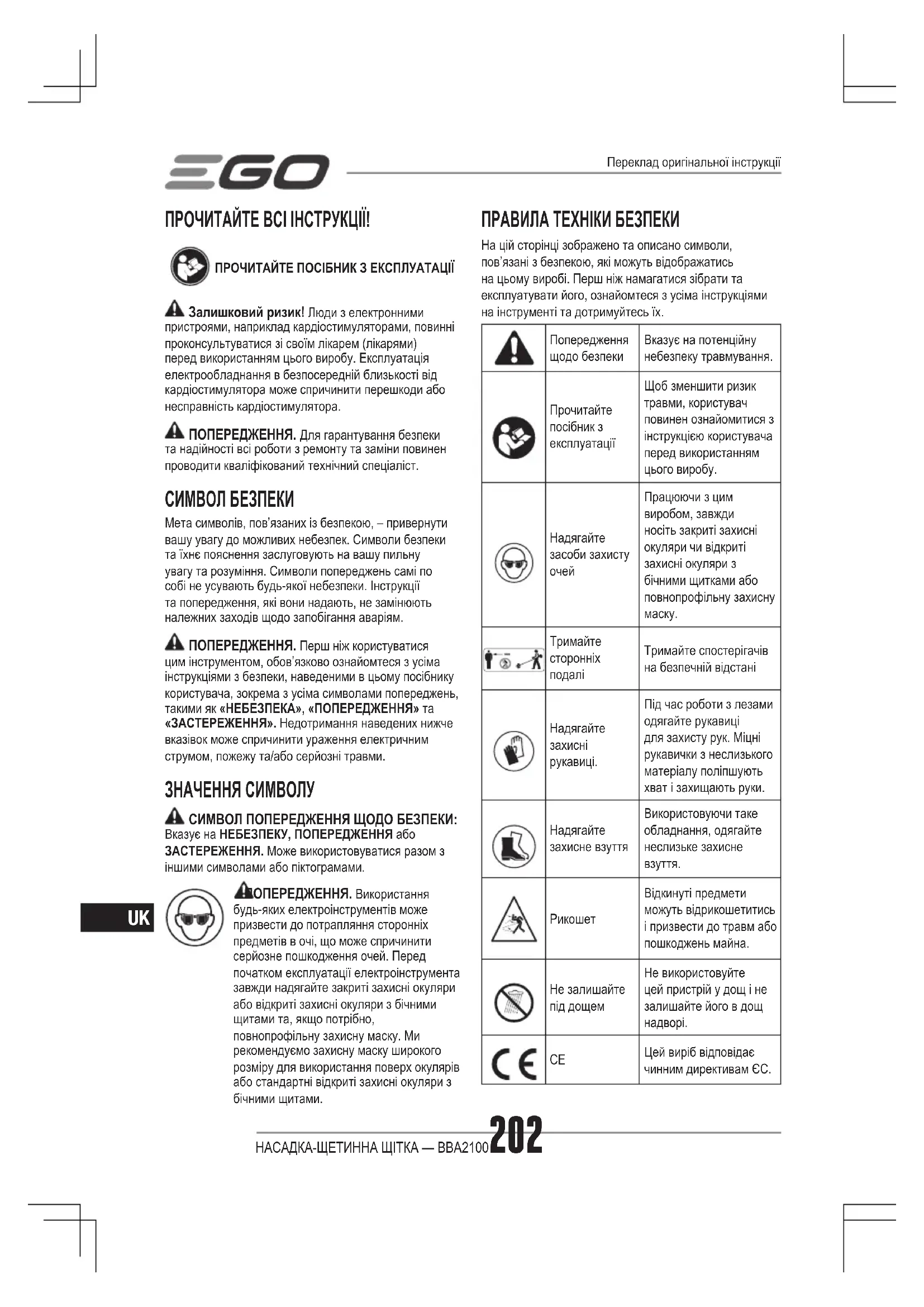

UK Насадка-щетинна щітка 202

ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ!

ПРОЧИТАЙТЕ ПОСІБНИК З ЕКСПЛУАТАЦІЇ

Залишковий ризик! Люди з електронними пристроями, наприклад кардіостимуляторами, повинні проконсультуватися зі своїм лікарем (лікарями) перед використанням цього виробу. Експлуатація електрообладнання в безпосередній близькості від кардіостимулятора може спричинити перешкоди або несправність кардіостимулятора.

ПОПЕРЕДЖЕННЯ. Для гарантування безпеки та надійності всі роботи з ремонту та заміни повинен проводити кваліфікований технічний спеціаліст.

СИМВОЛ БЕЗПЕКИ

Мета символів, пов'язаних із безпекою, – привернути вашу увагу до можливих небезпек. Символи безпеки та їхнє пояснення заслуговують на вашу пильну увагу та розуміння. Символи попереджень самі по собі не усувають будь-якої небезпеки. Інструкції та попередження, які вони надають, не замінюють належних заходів щодо запобігання аваріям.

ПОПЕРЕДЖЕННЯ. Перш ніж користуватися цим інструментом, обов'язково ознайомтеся з усіма інструкціями з безпеки, наведеними в цьому посібнику користувача, зокрема з усіма символами попереджень, такими як «НЕБЕЗПЕКА», «ПОПЕРЕДЖЕННЯ» та «ЗАСТЕРЕЖЕННЯ». Недотримання наведених нижче вказівок може спричинити ураження електричним струмом, пожежу та/або серйозні травми.

ЗНАЧЕННЯ СИМВОЛУ

СИМВОЛ ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ: Вказує на НЕБЕЗПЕКУ, ПОПЕРЕДЖЕННЯ або ЗАСТЕРЕЖЕННЯ. Може використовуватися разом з іншими символами або піктограмами.

АОПЕРЕДЖЕННЯ. Використання будь-яких електроінструментів може призвести до потрапляння сторонніх предметів в очі, що може спричинити серйозне пошкодження очей. Перед початком експлуатації електроінструмента завжди надягайте закриті захисні окуляри або відкриті захисні окуляри з бічними щитами та, якщо потрібно, повнопрофільну захисну маску. Ми рекомендуємо захисну маску широкого розміру для використання поверх окулярів або стандартні відкриті захисні окуляри з бічними щитами.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

На цій сторінці зображено та описано символи, пов'язані з безпекою, які можуть відображатись на цьому виробі. Перш ніж намагатися зібрати та експлуатувати його, ознайомтеся з усіма інструкціями на інструменті та дотримуйтесь їх.

	Попередження щодо безпеки	Вказує на потенційну небезпеку травмування.
	Прочитайте посібник з експлуатації	Щоб зменшити ризик травми, користувач повинен ознайомитися з інструкцією користувача перед використанням цього виробу.
	Надягайте засоби захисту очей	Працюючи з цим виробом, завжди носіть закриті захисні окуляри чи відкриті захисні окуляри з бічними щитками або повнопрофільну захисну маску.
	Тримайте сторонніх подалі	Тримайте спостерігачів на безпечній відстані
	Надягайте захисні рукавиці.	Під час роботи з лезами одягайте рукавиці для захисту рук. Міцні рукавички з неслизького матеріалу поліпшують хват і захищають руки.
	Надягайте захисне взуття	Використовуючи таке обладнання, одягайте неслизьке захисне взуття.
	Рикошет	Відкинуті предмети можуть відрикошетитись і призвести до травм або пошкоджень майна.
	Не залишайте під дощем	Не використовуйте цей пристрій у дощ і не залишайте його в дощ надворі.
	CE	Цей виріб відповідає чинним директивам ЄС.
	WEEE	Відходи електричних виробів не слід викидати разом із побутовим сміттям. Зверніться до авторизованого пункту переробки.
	Шум	Гарантований рівень звукової потужності. Розповсюдження шуму в навколишнє середовище згідно з директивою Європейського співтовариства
VВольти Напруга
mm Міліметр Довжина або розмір
kg Кілограм Вага

ЗАГАЛЬНІ ПОПЕРЕДЖЕННЯ ЩОДО ТЕХНІКИ БЕЗПЕКИ РОБОТИ З ЕЛЕКТРОІНСТРУМЕНТАМИ

ПОПЕРЕДЖЕННЯ! Прочитайте всі попередження безпеки, інструкції, ілюстрації та характеристики, надані з цим електроінструментом.

Недотримання наведених нижче вказівок може спричинити ураження електричним струмом, пожежу та/ або серйозні травми.

Зберігайте всі попередження та інструкції для використання у майбутньому.

БЕЗПЕКА В РОБОЧІЙ ЗОНІ

■ Робоче місце має бути чистим і гарно освітленим. Неприбрана або погано освітлена робоча зона може стати причиною нещасного випадку.
■ Не працюйте з інструментом у вибухонебезпечному середовищі, наприклад за наявності легкозаймистих рідин, газів або пилу.

Під час роботи електроприладу утворюються іскри, від яких можуть зайнятися пил або випари.

■ Дітям і спостерігачам заборонено перебувати поруч з електроінструментом, що працює.

Це може відволікати вас і призвести до втрати контролю.

ЕЛЕКТРИЧНА БЕЗПЕКА

- Бережіть електроінструмент від дощу та вологи. Вода, що потрапила в електроінструмент, підвищує ризик ураження електричним струмом.

ІНДИВІДУАЛЬНА ТЕХНІКА БЕЗПЕКИ

■ Під час роботи з електроінструментом будьте уважними, слідкуйте за своїми діями та мисліть розсудливо. Не працюйте з електроінструментом, якщо ви втомлені або перебуваєте під дією наркотичних речовин, алкоголю або ліків. Навіть миттєва втрата пильності під час роботи з електроінструментам може стати причиною важкої травми.
Завжди користуйтеся засобами індивідуального захисту. Використання у відповідних умовах таких засобів індивідуального захисту, як захисні окуляри, протипиловий респіратор, нековзне захисне взуття, шолом-каска і навушники допоможе зменшити ризик травмування.
■ Уникайте випадкового запуску інструмента. Першніж підключати електроінструмент до мережі живлення чи акумулятора, брати чи переносити його, перевірте, чи встановлено перемикач у положення «вимкнено». Якщо переносити електроінструмент, тримаючи палець на перемикачі живлення, або підключати його до джерела живлення, коли перемикач живлення перебуває в положенні «увімкнено», це може призвести до травмування.

■ Перш ніж вмикати електроінструмент, слід зняти всі регулювальні клинці або гайкові ключі. Якщо залишити такий ключ на рухомій частині електроінструмента, це може призвести до травмування.

■ Не дотягуйтесь. Завжди міцно стійте на ногах і втримуйте рівновагу. Це дає змогу краще керувати електроінструментом у разі виникнення непередбачуваних ситуацій.
- Одгайтеся належним чином. Не носіть вільний одяг або біжутерію. Стежте за тим, щоб волосся, одяг та рукавиці не потрапили на рухомі частини. Вільний одяг, прикраси або довге волосся можуть потрапити в рухомі частини.
Якщо пристрої обладнано системою видалення пилу, переконайтеся, що її правильно підключено і що ви використовуєте її належним чином. Використання пристрою для збирання пилу може зменшити небезпеку, пов'язану з пилом.
■ Не дозволяйте навичкам, отриманим після частого використання інструментів, змусити вас стати самовпевненими та ігнорувати принципи безпеки інструмента. Недбала дія може спричинити серйозну травму протягом долі секунди.

ВИКОРИСТАННЯ ТА ДОГЛЯД ЗА ЕЛЕКТРОІНСТРУМЕНТОМ

UK

三GO

■ Не застосовуйте силу до електроінструмента. Використовуйте належний електроінструмент відповідно до потреби. Правильно підібраний електроінструмент допоможе краще і безпечніше зробити роботу зі швидкістю, яка для неї передбачена.

■ Не використовуйте електроінструмент, якщо перемикач не вмикає або не вимикає його. Усі електроінструменти, якими неможливо керувати за допомогою перемикача, становлять небезпеку й підлягають ремонту.

Вийміть акумуляторну батарею, якщо вона знімна, з електроінструмента та/або активуйте будь-який пристрій вимикання акумулятора перед очищенням застряглого матеріалу, будь-якими регулюваннями, заміною аксесуарів, чищенням або зберіганням електроінструментів. Такі запобіжні заходи техніки безпеки зменшують ризик випадкового запуску електроінструмента.

■ Зберігайте інструменти, що не використовуються, подалі від дітей і не дозволяйте особам, які не мають досвіду роботи з такими інструментами або не знайомі з цією інструкцією, користуватись електроінструментом. Електроінструменти становлять небезпеку в руках недосвідчених користувачів.

■ Доглядайте за електроінструментами та аксесуарами. Перевіряйте їх на предмет розладнання чи блокування рухомих частин, а також будь-яких обставин, які можуть вплинути на роботу електроінструмента. У разі пошкодження електроінструмент слід здати в ремонт, перш ніж користуватися ним. Багато нещасних випадків стаються внаслідок неправильного обслуговування електроінструментів і аксесуарів.

- Тримайте ріжучі інструменти гострими й чистими. Належним чином доглянуті ріжучі інструменти з гострими ріжучими краями рідше блокуються, і ними легше керувати;

Користуйтесь електроінструментом, аксесуарами та насадками для інструмента згідно з цією інструкцією, зважаючи на робочі умови та роботу, яку слід виконати. Використання електроінструмента не за призначенням може стати причиною виникнення небезпечних ситуацій.

■ Підтримуйте руків'я та захватні поверхні сухими, чистими, без жиру і бруду. Слизькі ручки та захватні поверхні не дають змоги безпечно тримати та керувати інструментом у непередбачених ситуаціях.

КОРИСТУВАННЯ І ДОГЛЯД ЗА АКУМУЛЯТОРНИМ ІНСТРУМЕНТОМ

■ Заряджайте лише за допомогою зарядного пристрою, указаного виробником. Зарядний пристрій, який підходить для акумуляторів одного виду, може спричинити ризик пожежі у випадку його використання з іншим акумулятором.

■ 3 електроінструментами слід використовувати лише призначені для них акумуляторні батареї. Використання будь-яких інших акумуляторних батарей може призвести до травми або пожежі.

- Коли батарея не використовується, її слід тримати окремо від металевих предметів – затискачів паперу, монет, ключів, цвяхів, шурупів та інших дрібних предметів, які можуть замкнути клеми. Коротке замикання клем акумулятора може стати причиною опіків чи пожежі

- У надто важких умовах експлуатації з акумулятора може витікати рідина; не доторкайтесь до неї. Якщо випадково ви все ж торкнулися її, слід промити це місце водою. Якщо рідина потрапила в очі, слід також звернутися до лікаря. Рідина, яка виступає з акумулятора, може спричинити подразнення або опіки.

■ Не використовуйте акумуляторну батарею або інструмент, які пошкоджено або змінено. Пошкоджені або змінені батареї можуть мати непередбачувану поведінку, що може спричинити пожежу, вибух або ризик травмування.

■ Не піддавайте акумуляторну батарею або інструмент дії вогню або високих температур. Вогонь або температура вище 100 ^1 може спричинити вибух.

- Дотримуйтесь усіх інструкцій щодо заряджання та не заряджайте акумуляторну батарею або інструмент за межами температурного діапазону, зазначеного в інструкціях. Зарядження неналежним чином або при температурах за межами вказаного діапазону може пошкодити акумулятор і збільшити ризик виникнення пожежі.

ІНШІ ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ

Навчання

■ Уважно прочитайте інструкцію. Ознайомтеся з органами керування та правилами належного користування кущорізом.

■ Не дозволяйте користуватися цим інструментом особам, які не ознайомилися з інструкцією з експлуатації, і дітям. Місцеві нормативні акти можуть обмежувати вік оператора.

■ Ніколи не працюйте, якщо поблизу є люди (особливо діти) або домашні тварини.
■ Пам'ятайте, що оператор або користувач несе відповідальність за нещасні випадки або збитки, заподіяні іншим особам чи їх майну.

Підготовка

■ Під час роботи завжди носіть міцне взуття й довгі штани. Не експлуатуйте пристрій босоніж або у відкритих сандаліях.
■ Ретельно огляньте ділянку, де буде використовуватись інструмент, і приберіть усі предмети, які можуть бути відкинуті ним.
■ Перед використанням ретельно огляньте пристрій – чи немає зношених або пошкоджених деталей. Замініть зношені або пошкоджені елементи й болти комплектно для збереження балансу.

Експлуатація

■ Не експлуатуйте двигун у замкненому просторі, де можуть накопичуватись небезпечні випари чадного газу.
■ Працюйте тільки при денному світлі або доброму штучному освітленні.
Завжди зберігайте стійке положення ніг на схилах.
■ Ходіть з інструментом спокійно, ніколи не бігайте.
■ Працюючи з машиною на колесах, рухайтесь упоперек схилів, і ніколи вгору чи вниз.
■ Будьте надзвичайно обережні, змінюючи напрямок на схилі.
■ Не працюйте на занадто крутих схилах.
■ Будьте особливо обережні, рухаючись у зворотному напрямку або тягнучи пристрій до себе.
■ Не змінюйте налаштування регулятора двигуна та н перевищуйте допустиму швидкість двигуна.
- Обережно запустіть двигун відповідно до інструкцій виробника, при цьому ноги мають бути на достатній відстані від інструмента.
■ Не наближуйте руки або ноги до частин, що обертаються.
■ Ніколи не піднімайте й не переносьте інструмент під час роботи двигуна.

РОБОТА НА СХИЛІ:

Схили є основним чинником, пов'язаним із нещасними випадками, спричиненими падінням унаслідок ковзання, що може призвести до серйозних травм. Завжди зберігайте стійке положення ніг на схилах. Експлуатація на схилах вимагає особливої обережності. Якщо ви відчуваєте незручність на схилі, не працюйте на ньому.

■ Остерігайтеся ям, колій, каміння, прихованих предметів або ударів, через які ви можете послизнутись або перечепитись. Висока трава може приховувати перешкоди.

CEPBIC

• Обслуговування електроінструмента повинен виконувати кваліфікований ремонтник із використанням лише ідентичних запасних частин. Це забезпечить нормальну роботу електроінструмента.
  ■ Ніколи не ремонтуйте пошкоджені акумулятори. Сервісне обслуговування акумуляторних батарей має виконувати лише виробник або авторизовані постачальники послуг.

ПОПЕРЕДЖЕННЯ. Прочитайте всі попередження безпеки, інструкції, ілюстрації та характеристики, надані з цим електроінструментом.

Недотримання наведених нижче вказівок може спричинити ураження електричним струмом, пожежу та/ або серйозні травми. Зберігайте всі попередження та інструкції для використання у майбутньому.

■ Використовуйте лише акумулятори та зарядні пристрої, перелічені на рис. А.

ЗБЕРЕЖІТЬ ЦЮ ІНСТРУКЦІЮ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Діаметр барабана щітки 250 мм
Смуга очищення 560 мм
Діапазон рекомендованих робочих температур		-15°C-40°C
Діапазон рекомендованих температур зберігання		-20°C–70°C
Вага (із захисним кожухом) 5,05 кг
Виміряний рівень звукової потужності L_WA		91,4 дБ(А)K=2,02 дБ(А)
Рівень звукового тиску на місці вуха оператора L_PA		82,8 дБ(А)K=2,5 дБ(А)
Гарантований рівень звукової потужності L_WA (виміряно відповідно до 2000/14/ЕС)		93 дБ(А)
Оцінка вібрації a_h	Передня допоміжна ручка	0,46 м/с ^2 K=1,5 м/с ^2
	Задня ручка	1,43 м/с ^2 K=1,5 м/с ^2

■ Зазначені вище параметри випробувано та виміряно з приводною головкою РН1400Е.

三GO

■ Вказане загальне значення вібрації виміряне за стандартним методом тестування і може використовуватися для порівняння одного інструмента з іншим;
■ Заявлене сумарне значення вібрації може також використовуватись для попередньої оцінки впливу.

ПРИМІТКА. Емісія вібрації під час фактичного використання електроінструмента може відрізнятися від заявленої величини, у якій використовується інструмент. Щоб захистити оператора, користувач повинен одягати рукавички та захисні навушники в реальних умовах використання.

ПАКУВАЛЬНИЙ СПИСОК

НАЗВА ДЕТАЛІ КІЛЬКІСТЬ
Насадка-щетинна щітка 1
Валик щітки 2
Провідна вісь 2
Захисний кожух (з болтом) 1
Торцевий ключ 1
Зчіпний штир 2
Фіксатор 2
Посібник користувача 1

ОПИС

ОЗНАЙОМЛЕННЯ З НАСАДКОЮ-ЩЕТИННОЮ ЩІТКОЮ (рис. А)

1. Торцевий ковпачок
2. Вал насадки-щетинної щітки
3. Щиток
4. Валик щітки
5. Корпус редуктора
6. Зчіпний штир
7. Торцевий ключ

ЗБИРАННЯ

ПОПЕРЕДЖЕННЯ. Якщо якісь частини пошкоджені або відсутні, не користуйтесь цим інструментом, доки вони не будуть замінені. Використання цього виробу з пошкодженими або відсутніми деталями може призвести до серйозних травм.

ПОПЕРЕДЖЕННЯ. Не намагайтеся вдосконалити цю машину або застосувати приладдя, не рекомендоване для неї. Кожна така заміна чи переробка є фактом неправильного користування, створює небезпечні умови й загрожує серйозними травмами.
ПОПЕРЕДЖЕННЯ. Щоб запобігти випадковому запуску, що може спричинити серйозні травми, завжди від'єднуйте роз'єм акумулятора від гнізда під час монтажу деталей.
ПОПЕРЕДЖЕННЯ. Не приєднуйте щетинну щітку до приводної головки, доки складання не буде закінчене. Недотримання цієї вимоги може призвести до неконтрольованого запуску та серйозних персональних травм.

УСТАНОВЛЕННЯ ЩИТКА

ПОПЕРЕДЖЕННЯ. Установіть захисний кожух, перш ніж приєднувати насадку-щетинну щітку до приводної головки.

1. Відкрутіть і зніміть болт із захисного кожуха за допомогою торцевого ключа, що входить у комплект (рис. В).
2. Підніміть вал насадки-щетинної щітки та зніміть торцевий ковпачок із вала.
3. Сумістивши отвір у захисному кожусі з ребром на кінці вала і насуньте захисний кожух на вал, доки гвинтові отвори в захисному кожусі та у валі не буде вирівняно (рис. С та D).

Рис. CiD – див. опис деталей нижче:

C-1 Отвір

C-2 Виступ

D-1 Болг

1. Затягніть болт за годинниковою стрілкою торцевим ключем, який входить у комплект, щоб надійно зафіксувати захисний кожух.

КРІПЛЕННЯ ВАЛИКІВ ЩІТКИ

1. Надягніть провідну вісь на ведений вал (рис. Е). Рис. Е – див. опис деталей нижче:

E-1 Ведений вал

E-2 Провідна вісь

1. Щоб закріпити провідну вісь на веденому валу, вставте зчіпний штифт у запірний отвір.

ПРИМІТКА. Зчіпний штифт необхідно встановити на місце (рис. F).

Рис. F – див. опис деталей нижче:

F-1 Зчіпний штифт

F-2 Запірний отвір

1. Виконайте ті ж дії, щоб установити іншу провідну вісь.
2. Надягніть валик щітки на провідну вісь (рис. G).

Рис. G – див. опис деталей нижче:

G-1 Валик щітки

G-2 Провідна вісь

1. Щоб закріпити валик щітки на приводному валу, вставте зчіпний штифт в отвір на кінці (рис. Н).

Рис. Н – див. опис деталей нижче:

H-1 Зчіпний штир

1. Виконайте ті ж дії, щоб установити інший валик щітки.

ПІД'ЄДНАННЯ НАСАДКИ-ЩЕТИННОЇ ЩІТКИ ДО ПРИВОДНОЇ ГОЛОВКИ

ПОПЕРЕДЖЕННЯ. Ніколи не закріплюйте та не регулюйте насадки під час роботи приводної головки, або коли батарея встановлена. Якщо не зупинити мотор і не зняти батарею, це може призвести до серйозних травм.

Ця насадка-щетинна щітка призначена для використання з приводною головкою EGO PH1400E.

1. Вимкніть мотор і вийміть акумулятор.
2. Відкрутіть гайку-баранець на муфті приводної головки.
3. Якщо торцевий ковпачок перебуває на валу насадки, зніміть його та відкладіть у надійне місці для подальшого використання.

Вирівняйте стрілку на валу щетинної щітки зі стрілкою на муфті (рис. І) та засуньте вал щетинної щітки в муфту, доки не почуєте чітке «клацання» (рис. І).

Рис. I – див. опис деталей нижче:

I-1 Кнопка від'єднання вала

I-2 Стрілка на муфті

I-3 Гайка-баранець

I-4 Стрілка на валі насадки

I-5 Червона лінія

Рис. J – див. опис деталей нижче:

J-1 Червона лінія

1. Злегка потягніть вал насадки-щетинної щітки, щоб перевірити, чи він надійно зафіксований у муфті. Якщо ні, обертайте вал щетинної щітки назад і вперед у муфті, доки не почуєте чіткий звук клацання, який вказуватиме, що він закріплений.
2. Зафіксуйте гайку-баранець надійно.

ПОПЕРЕДЖЕННЯ. Упевніться, що гайку- баранець на муфті повністю затягнуто, перед використанням обладнання. Періодично перевіряйте її на міцність під час використання, щоб уникнути серйозних травм.

ЗНЯТТЯ НАСАДКИ З ПРИВОДНОЇ ГОЛОВКИ

1. Вимкніть мотор і вийміть акумулятор.
2. Відкрутіть гайку-баранець.
3. Якщо кнопка розблокування вала увімкнена, витягніть або викрутіть вал насадки-щетинну щітку з муфти, щоб вийняти її з приводної головки.

ЕКСПЛУАТАЦІЯ

ПОПЕРЕДЖЕННЯ. Знання виробу не має робити вас недбалим. Пам'ятайте, що півсекунди неуважності досить для серйозної травми.
ПОПЕРЕДЖЕННЯ. Завжди носіть засоби захисту органів зору та слуху. Без окулярів ви ризикуєте травмами очей від викинутих предметів та іншими серйозними травмами.
ПОПЕРЕДЖЕННЯ. Не використовуйте приладдя чи насадки, не рекомендовані виробником цього пристрою. Використання нерекомендованого приладдя чи насадок може призвести до серйозних травм.

ЗАСТОСУВАННЯ

Ви можете використовувати цей виріб для цілі, зазначеної нижче:

- Очищення ділянок і доріжок, зокрема нерівних поверхонь і стиків.

- Очищення тротуарів/бетонних/асфальтових проїздів, проходів і дворів.

ПОПЕРЕДЖЕННЯ. Одгайтейся правильно, щоб зменшити ризик травми під час роботи з цим інструментом. Не носіть вільного одягу або прикрас. Носіть засоби захисту очей. Носіть важкі, довгі штани, міцне взуття та рукавички. Не носіть шорти, сандалії, не працюйте босоніж.

UK

三GO

Якщо поверхня, що очищається, суха, бризніть на неї водою, щоб зменшити кількість пилу, що утворюється.

Слід працювати щетинною щіткою вперед. Тримайте щетинну щітку однією рукою за задню ручку, а іншою рукою за передню допоміжну ручку. Під час експлуатації щетинної щітки тримайте її міцно обома руками.

Тримайте та направляйте щетинну щітку під невеликим кутом. Якщо щетинна щітка утримується під занадто кругим кутом, вона має тенденцію відштовхуватися назад до оператора.

Зберігайте хват і рівновагу на обох ногах (рис. К).

Відкинуті матеріали можуть серйозно пошкодити оператора або сторонніх спостерігачів. Щоб зменшити ризик травмування, необхідно вжити таких запобіжних заходів:

■ Під час роботи міцно тримайте щетинну щітку обома руками. Міцно тримайте обидві ручки.
■ Перемістіть щетинну щітку на робочу ділянку перед запуском та запустіть щетинну щітку на меншій швидкості.
■ Щоб знизити ризик отримання травми через втрату контролю, тримайте та направляйте щетинну щітку під невеликим кутом. Якщо щетинна щітка утримується під занадто кругим кутом, вона має тенденцію відштовхуватися назад до оператора.

Перед кожним використанням перевірте наявність пошкоджених/зношених деталей

Перевірте валик щітки, захисний кожух, передню ручку та провідну вісь, а також замініть будь-які частини, які тріснули, викривлені, зігнуті або пошкоджені.

Очищайте щетинну щітку після кожного використання

Див. розділ «Технічне обслуговування» для отримання вказівок з очищення

ЗАПУСК/ЗУПИНКА ІНСТРУМЕНТА

Див. розділ «ЗАПУСК/ЗУПИНКА ПРИВОДНОЇ ГОЛОВКИ» в посібнику користувача приводної головки РН1400Е.

ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ. Використовуйте для технічного обслуговування лише ідентичні запчастини. Використання будь-яких інших частин створює небезпеку або може призвести до поломки виробу. Для гарантування безпеки та надійності всі ремонтні роботи повинен проводити кваліфікований технічний спеціаліст.

ПОПЕРЕДЖЕННЯ. Акумуляторні інструменти не потрібно підключати до електричної розетки; отже, вони завжди в робочому стані. Щоб запобігти серйозному травмуванню, вживайте додаткових заходів та будьте обережні під час технічного обслуговування або зміни різального обладнання чи інших пристосувань.
ПОПЕРЕДЖЕННЯ. Щоб запобігти серйозним травмам, вийміть акумуляторну батарею з приводної головки та зачекайте, доки щетинна щітка не зупиняться, перед обслуговуванням, чищенням, заміною аксесуарів, або коли пристрій не використовується.

ЗАГАЛЬНИЙ ТЕХНІЧНИЙ ДОГЛЯД

ПОПЕРЕДЖЕННЯ. Ніколи не допускайте контакту пластмасових частин із гальмівною рідиною, газоліном, нафтопродуктами, проникаючими оліями й т. ін. Хімікати можуть пошкодити, ослабити або зруйнувати пластмасу, а це загрожує серйозними травмами.
ПОПЕРЕДЖЕННЯ. Під час чищення насадки- щетинної щітки НЕ занурюйте її у воду чи інші рідини. Не очищуйте інструмент за допомогою пристрою миття під тиском. Сильний струмінь води може пошкодити деталі інструмента.

ОБСЛУГОВУВАННЯ ВАЛИКА ЩІТКИ

■ Регулярно чистьте валик щітки.
Якщо будь-який із валиків щітки потребує заміни через пошкодження, замініть обидва валики щітки для найкращої продуктивності.

Усі роботи з ремонту щетинної щітки, крім описаних в інструкціях з обслуговування, повинен проводити кваліфікований технічний спеціаліст.

ЗАМІНА ВАЛИКІВ ШІТКИ

ПОПЕРЕДЖЕННЯ. Пошкоджений валик щітки може розірватися на шматки після тривалого використання, що може привести до небезпеки відкидання уривків. Відкинути предмети можуть призвести до серйозних травм. Регулярно оглядайте щетинну щітку й не використовуйте її зі зношеними або пошкодженими деталями.

Зняття (рис. L)

1. Зніміть зчіпний штир із кінця провідної осі.
2. Зніміть валик щітки разом із запобіжною пластиною на ньому з провідної осі.

3. Якщо провідна вісь пошкоджена, вийміть стопорний штифт з отвору провідної осі та зніміть провідну вісь із веденого вала (рис. М).

4. Якщо запобіжна пластина пошкоджена, зніміть її з валика щітки й замініть.

5. Виконайте ті ж дії, щоб зняти інший валик щітки.

Рис. L див. опис деталей нижче:

L-1 Ведений вал L-4 Зчіпний штир

L-2 Зчіпний штифт L-5 Запобіжна пластина

L-3 Валик щітки L-6 Провідна вісь

Установлення

1. Установіть провідну вісь на ведений вал і вставте стопорний штифт в отвір на провідній осі (див. рис. F).
2. Установіть запобіжну пластину на валик щітки так, щоб ребро в запобіжній пластині було вирівняно з отвором на валику щітки (рис. N).

Рис. N – див. опис деталей нижче:

N-1 Отвір

N-2 Виступ

1. Надягніть валик щітки на провідну вісь (див. рис. G).
2. Вставте зчіпний штир в отвір на кінці провідної осі та складіть його.
3. Виконайте ті ж дії, щоб установити інший валик щітки.

ПОПЕРЕДЖЕННЯ. Завжди замінюйте обидва валики щітки одночасно.

ОЧИЩЕННЯ ПРИЛАДУ

■ Вийміть акумулятор.
■ Приберіть шматки коренів, землю або рослини з щетинної щітки, захисного кожуха або корпусу редуктора. Для ретельного очищення зніміть валики щітки та захисний кожух, щоб ретельно промити їх. Детальні вказівки із заміни див. вище в розділі ЗАМІНА ВАЛИКІВ ЩІТКИ.
■ Не допускайте перекриття вентиляційних отворів.

ЗБЕРІГАННЯ ПРИЛАДУ

Вийміть акумуляторну батарею з інструмента.
■ Ретельно очистьте інструмент і огляньте валики щітки.
Зніміть насадку-щетинну щітку із приводної головки та закрийте вал насадки торцевим ковпачком, щоб уникнути потрапляння бруду в муфту.
■ Зберігайте інструмент у сухому, добре вентильованому, закритому або високо розташованому недоступному для дітей місці. Не зберігайте пристрій біля мінеральних добрив,

бензину та інших хімікатів.

Захист довкілля

Не викидайте електричне обладнання, зарядний пристрій та батарейки/ акумулятори в побутові відходи! Відповідно до європейського закону 2012/19/ЄС електричне та електронне обладнання, яке більше не придатне для використання, і згідно з європейським законом 2006/66/ЄС дефектні або використані акумуляторні батареї мають збиратись окремо. Якщо електричний пристрій утилізується на сміттєзвалищі, небезпечні речовини можуть витекти в грунтові води та потрапити в харчовий ланцюг, що може зашкодити вашому здоров'ю та самопочуттю.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

НЕСПРАВНІСТЬ	ПРИЧИНА ВИРІШЕННЯ
Щетинна щітка не запускається.	Акумуляторна батарея не приєднана до приводної головки належним чином.Немає електричного контакту між приводною головкою та акумуляторною батареєю.Акумуляторна батарея розряджена.Важіль блокування та тригер приводної головки не натиснуто одночасно.Усе ще не запускається з причин, не зазначених вище.	Прикріпіть акумулятор до приводно головки.Вийміть акумулятор, перевірте контакти та встановіть акумулятор знову, щоб він зафіксувався.Заряджайте акумулятор зарядним пристроєм EGO, зазначеним у цьому посібнику.Натисніть важіль блокування та утримуйте його, а потім натисніть на тригер, щоб увімкнути.Зверніться до клієнтської служби EGO.
Щетинна щітка явно пошкоджена.	Ненормальне пошкодження під час транспортування або використання.	Зверніться до клієнтської служби EGO.
Щетинна щітка зупиняється під час роботи.	Мотор перевантажено.Акумулятор або приводна головка занадто гаряча.Акумулятор від'єднано від інструмента.Акумуляторна батарея розряджена.Усе ще не запускається з причин, не зазначених вище.	Мотор відновить роботу, коли навантаження буде усунуто. Для безперервної роботи зменште навантаження на щетинну щітку.Дайте акумуляторній батареї або приводній головці охолонути, доки її температура не опуститься нижче 67 °C.Знову встановіть акумуляторну батарею.Заряджайте акумулятор зарядним пристроєм EGO, зазначеним у цьому посібнику.Зверніться до клієнтської служби EGO.

UK

ГАРАНТИЯ

ПРАВИЛА ГАРАНТІЇ EGO

Відвідайте веб-сайт egopowerplus.com для отримання повного тексту умов гарантійної політики EGO.

ПРОЧЕТЕТЕ ВСИЧКИ ИНСТРУКЦИИ!

БЕЗОПАСНОСТ В РАБОТНАТА ЗОНА
