BBA2100 - Mitmeotstarbelised tööriistad EGO - Tasuta kasutusjuhend
Leidke seadme juhend tasuta BBA2100 EGO PDF-formaadis.
| Mark | EGO |
| Mudel | BBA2100 |
| Toote tüüp | Mitmeotstarbelise tööriista harjarulli tarvik |
| Peamine kasutusala | Teede, terrasside, betoon-/asfaltpindade, õuede puhastus |
| Trumli läbimõõt | 250 mm |
| Puhastuslaius | 560 mm |
| Kaal (koos karteriga) | 5,05 kg |
| Toide | Blokkmootor EGO PH1400E (liitium-ioon aku ei kuulu komplekti) |
| Garanteeritud helivõimsuse tase | 93 dB(A) |
| Helirõhu tase (kõrva juures) | 82,8 dB(A) |
| Vibratsiooni tase (eesmine käepide) | 0,46 m/s² (K=1,5 m/s²) |
| Vibratsiooni tase (tagumine käepide) | 1,43 m/s² (K=1,5 m/s²) |
| Soovitatav kasutustemperatuur | -15°C kuni 40°C |
| Soovitatav hoiutemperatuur | -20°C kuni 70°C |
| Pakendi sisu | Harjarulli tarvik, 2 harjarulli, 2 mootortelge, karter, kuuskantvõti, 2 haakimistihvti, 2 lukustustihvti, kasutusjuhend |
| Harjade materjal | Täpsustamata (pöörlevad harjad) |
| Ühilduvus | Blokkmootor EGO PH1400E |
| Ohutus | Kandke silma- ja kuulmiskaitsevahendeid, kindaid, turvajalatseid; hoidke teised inimesed eemal |
| Hooldus | Puhastage pärast iga kasutamist; vahetage mõlemad harjarullid korraga, kui need on kulunud |
| Garantii | Tingimuste kohta külastage veebisaiti egopowerplus.com |
Korduma kippuvad küsimused - BBA2100 EGO
Kasutajate küsimused teemal BBA2100 EGO
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Mitmeotstarbelised tööriistad PDF-formaadis tasuta! Leidke oma juhend BBA2100 - EGO ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. BBA2100 kaubamärgi EGO.

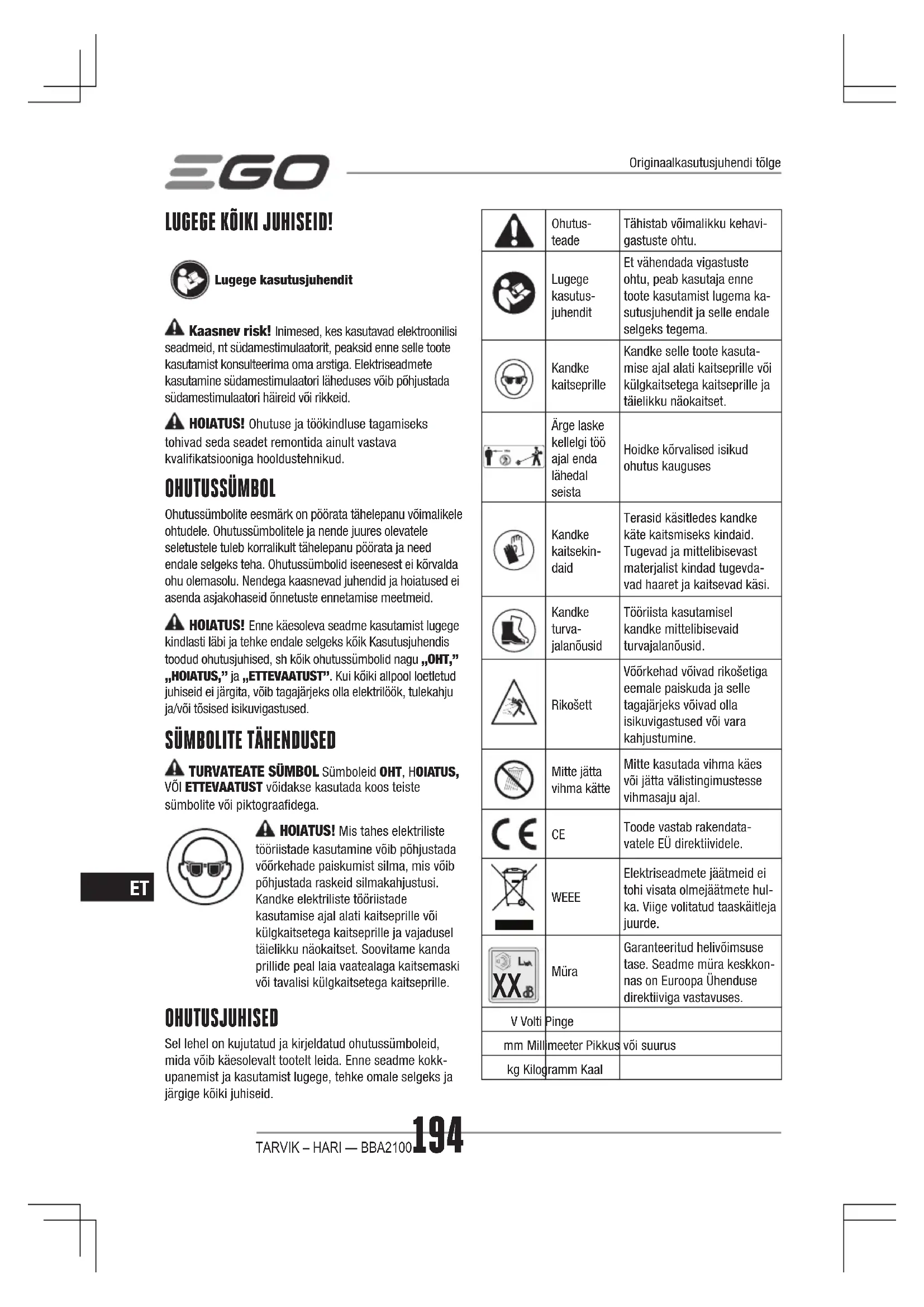

KASUTUSJUHEND BBA2100 EGO
Kaasnev risk! Inimesed, kes kasutavad elektroonilisi seadmeid, nt südamestimulaatorit, peaksid enne selle toote kasutamist konsulteerima oma arstiga. Elektriseadmete kasutamine südamestimulaatori läheduses võib põhjustada südamestimulaatori häireid või rikkeid.
HOIATUS! Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud.
OHUTUSSÜMBOL
Ohutussümbolite eesmärk on pöörata tähelepanu võimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei kõrvalda ohu olemasolu. Nendega kaasnevad juhendid ja hoiatused ei asenda asjakohaseid õnnetuste ennetamise meetmeid.
A HOIATUS! Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks köik Kasutusjuhendis toodud ohutusjuhised, sh köik ohutussümbolid nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui köiki allpool loetletud juhiseid ei järgita, vöib tagajärjeks olla elektrilöök, tulekahju ja/vöi tösised isikuvigastused.
SÜMBOLITE TÄHENDUSED
TURVATEATE SÜMBOL Sümboleid OHT, HOIATUS, VÖI ETTEVAATUST võidakse kasutada koos teiste sümbolite või piktograafidega.
HOIATUS! Mis tahes elektriliste tööriistade kasutamine võib põhjustada võörkehade paiskumist silma, mis võib põhjustada raskeid silmakahjustusi. Kandke elektriliste tööriistade kasutamise ajal alati kaitseprille või külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski või tavalisi külgkaitsetega kaitseprille.
OHUTUSJUHISED
Sel lehel on kujutatud ja kirjeldatud ohutussümboleid, mida võib käesolevalt tootelt leida. Enne seadme kokkupanemist ja kasutamist lugege, tehke omale selgeks ja järgige kõiki juhiseid.
 | Ohutus-teade | Tähistab võimalikku kehavigastuste ohtu. |
 | Lugege kasutus-juhendit | Et vähendada vigastuste ohtu, peab kasutaja enne toote kasutamist lugema ka-sutusjuhendit ja selle endale selgeks tegema. |
 | Kandke kaitseprille | Kandke selle toote kasuta-mise ajal alati kaitseprille või külgkaitsetega kaitseprille ja täielikku näokaitset. |
 | Ärge laske kellelgi töö ajal enda lähedal seista | Hoidke kõrvalised isikud ohutus kauguses |
 | Kandke kaitsekin-daid | Terasid käsitledes kandke käte kaitsmiseks kindaid. Tugevad ja mittelibisevast materjalist kindad tugevda-vad haaret ja kaitsevad käsi. |
 | Kandke turva-jalanõusid | Tööriista kasutamisel kandke mittelibisevaid turvajalanõusid. |
 | Rikošett | Võörkehad võivad rikošetiga eemale paiskuda ja selle tagajärjeks võivad olla isikuvigastused või vara kahjustumine. |
 | Mitte jätta vihma kätte | Mitte kasutada vihma käes või jätta välistingimustesse vihmasaju ajal. |
 | CE | Toode vastab rakendata-vatele EÜ direktiividele. |
 | WEEE | Elektriseadmete jäätmeid ei tohi visata olmejäätmete hul-ka. Viige volitatud taaskäitleja juurde. |
 | Müra | Garanteeritud helivõimsuse tase. Seadme müra keskkon-nas on Euroopa Ühenduse direktiiviga vastavuses. |
| V Volti | Pinge | |
| mm Mill | meeter Pikkus | või suurus |
| kg Kilogramm Kaal | ||
ÜLDISED ELEKTRITÖÖRIISTADE HOIATUSED
HOIATUS! Lugege läbi kõik elektritööriistaga kaasas olevad hoiatused, juhised, joonised ja andmed. Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi.
Säilitage hoiatused ja juhised hilisemaks kasutuseks.
TÖÖPIIRKOHHA OHUTUS
- Tööpiirkond peab olema puhas ja hästi valgustatud. Segadus või valgustamata tööpiirkonnad võivad põhjustada önnetusi.
- Ärge kasutage elektritööriistu plahvatusohtlikes keskkondades, näiteks kergesti süttivate vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid.
- Elektritööriistadega töötamisel hoidke lapsed ja körvalseisjad eemal. Tähelepanu hajumine võib põhjustada seadme üle kontrolli kaotamise.
ELEKTRILINE OHUTUS
- Ärge jätke elektrilisi tööriistu vihma kätte ega niisketesse tingimustesse. Vee sattumine elektrilise tööriista sisse suurendab elektrilöögi ohtu.
ISIKLIK OHUTUS
- Olge tähelepanelik, töötage hoolikalt ja rakendage tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud, või ravimite, alkoholi või narkootikumide möju all. Vaid hetkeline tähelepanematus elektritööriista kasutamisel võib põhjustada raskeid kehavigastusi.
■ Kasutage alati isikukaitsevahendeid. Töötingimustele vastavate isikukaitsevahendite (nt silmakaitsevahendite, tolmumaski, mittelibisevate turvajalanõude, kiivri ja/või kuulmiskaitsevahendite) kasutamine vähendab kehavigastuste ohtu.
Ennetage tööriista tahtmatut käivitamist. Enne tööriista vooluvõrgu ja/või akuplokiga ühendamist ning enne tööriista kandmist või üles tõstmist veenduge, et lüliti on mitteaktiivses asendis. Elektritööriistade kandmine sörme lülitil hoides või aktiivses olekus lülitiga põhjustab önnetusi. - Enne tööriista sisselülitamist eemaldage sellelt reguleerimis- ja mutrivõtmed. Elektritööriista pöörleva osa külge unustatud võtmed vms tööriistad võivad põhjustada kehavigastusi.
-
Ärge künitage liiga kaugele. Töötage ainult kindlal maapinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii säilitate ootamatutes olukordades elektritööriista üle parema kontrolli.
-
Riietuge asjakohaselt. Ärge kandke avaraid rõivaid ega ehteid. Vältige juuste, riiete ja kinnaste kokkupuudet liikuvate osadega. Liiga avarad riided, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda.
- Kui tootega on kaasas vahendid tolmukogumis- ja väljavõtuseadmete ühendamiseks, veenduge, et need seadmed on korralikult ühendatud ja korrektses kasutuses. Tõlmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid.
- Kui seade on teile sagedase kasutamise tulemusel harjumuspäraseks saanud, ärge laske ennast lödvaks ega ignoreerige tööriista kasutamise ohutusreegleid. Hooletuse töttu võite saada tõsiseid vigastusi ka sekundi murdosa jooksul.
ELEKTRITÖÖRIISTA KASUTAMINE JA HOOLDUS
- Ärge rakendage elektritööriista kasutamisel jõudu. Kasutage konkreetseks tööks sobivat elektritööriista. Sobiva elektritööriistaga sobival kiirusel töötades saate töö valmis kiiresti ja ohutult.
- Ärge kasutage tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektrilised tööriistad, mille lüliti ei tööta, on ohtlikud ja tuleb parandada.
- Eemaldage akuplokk seadme küljest (kui see on eemaldatav) ja/või aktiveerige aku blokeerimisseadised enne, kui alustate ummistuse eemaldamist, seadme reguleerimist, tarvikute vahetamist, seadme puhastamist või elektritööriista hoiustamist. Need ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitamise ohtu.
Tööriistu, mida te hetkel ei kasuta, hoidke lastele kättesaamatus kohas ning ärge lubage nendega töötada isikutel, kes pole tööriistade tööpõhimõtetega või käesoleva juhendiga tutvunud. Koolitamata isikute käes on elektrilised tööriistad ohtlikud.
■ Hooldage nii elektritööriistu kui tarvikuid. Kontrollige, et liikuvad komponendid on korrektselt joondatud ja ükski osa ei ole katki ning jälgige ka muid aspekte, mis võiksid elektritööriista omadusi mõjutada. Kahjustatud elektritööriist tuleb enne kasutamist parandada. Halvasti hooldatud tööriistad ja tarvikud on paljude önnetuste põhjuseks.
Hoidke oma tööriistad teravad ja puhtad. Korralikult hooldatud ja teravate servadega lõikevahendid ei kiilu nii kergesti kinni ja on lihtsamini kontrollitavad.
■ Kasutage elektritööriista, selle tarvikuid, tööriistaosi jm vastavalt käesolevale juhendile, vöttes arvesse töötingimusi ja teostatavat tööd. Tööriista mitte-eesmärgipärane kasutamine vöib pöhjustada ohtlikke olukordi.
三GO
■ Hoidke haardepind ja käepidemed kuivad, puhtad ning vältige öli ja rasva sattumist seadmele.
Libedad käepidemed ja haardepinnad takistavad seadme ohutut kasutamist ja käsitsemist ootamatutes olukordades.
AKUSEADMETE KASUTAMINE JA HOOLDUS
- Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, vöib pöhjustada tulekahju ohtu, kui seda kasutada möne teise akuplokiga.
- Kasutage elektrilisi tööriistu ainult nende jaoks ette nähtud akuplokkidega. Möne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu.
- Kui akut ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muud väikesed metallesemed, mis võivad klemmide vahel ühenduse luua. Aku klemmide lühiühendus võib põhjustada põletushaavu ja tulekahju ohtu.
■ Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet sellega. Kokkupuute tekkimisel loputage veega. Kui vedelik satub silma, pöörduge lisaks ka arsti poole. Akust väljuv vedelik võib põhjustada ärritust või põletusi.
- Ärge kasutage kahjustunud või modifitseeritud akuplokki või tööriista. Kahjustunud või modifitseeritud akud võivad toimida ettearvamatult, mille tagajärjeks võib olla tulekahju, plahvatus või vigastuste oht.
- Vältige akuploki või tööriista kokkupuudet tule või liiga kõrge temperatuuriga. Kokkupuude lahtise tule või temperatuuriga üle 100 °C võib põhjustada plahvatuse.
- Järgige köiki laadimisjuhiseid ja ärge laadige akuplokki või tööriista vale temperatuuri juures (vt juhiseid). Valesti või valel temperatuuril laadimine võib kahjustada akut ja suurendada tulekahju ohtu.
MUUD OHUTUSHOIATUSED
Koolitus
■ Lugege juhend hoolikalt läbi. Tutvuge juhtseadmetega ja seadme korrektse kasutamise põhimõtetega.
- Ärge lubage seadet kasutada lastel ega inimestel, kes pole tutvunud käesoleva juhendiga. Kohalikud seadused võivad seada seadme kasutajatele vanusepiiranguid.
- Ärge kasutage seadet teiste inimeste (eriti laste) või loomade läheduses.
- Pidage meeles, et seadme kasutaja vastutab teiste inimeste või nende varaga juhtuvate õnnetuste eest.
Ettevalmistus
- Töötamise ajal kandke alati tugevaid jalatseid ja pikki pükse. Årge kasutage seadet paljajalu või lahtiste jalanõudega.
■ Kontrollige hoolikalt tööala ja eemaldage sealt köik esemed, mida seade öhku vöib paisata.
- Enne tööriistade kasutamist vaadake need alati üle, et näha, ega need pole kulunud või kahjustunud. Ühtlase töötulemuse huvides vahetage kulunud või kahjustunud osasid ja polte alati komplektis.
Kasutamine
- Ärge laske mootoril töötada suletud ruumis, kus ohtlik vingugaas koguneda võib.
■ Kasutage seadet ainult päevasel ajal või hea kunstliku valgustusega.
■ Kallakutel jälgige jalgealust eriti tähelepanelikult.
- Ärge kunagi seadmega jookske, vaid kõndige.
■ Ratastega seadmete puhul liikuge kallakutel ristisuunaliselt, mitte üles-alla.
■ Kallakutel suunda muutes olge eriti ettevaatlik.
- Ärge kasutage seadet väga järskudel kallakutel.
- Seadmega tagurdades või seda enda poole tömmates olge väga ettevaatlik.
- Ärge muutke mootori kiirusregulaatori seadistusi ega laske mootoril liiga suure kiirusega töötada.
Käivitage mootor ettevaatlikult vastavalt tootja juhistele ja nii, et teie jalad ei oleks tööriistale liiga lähedal.
- Ärge asetage oma käsi või jalgu pöörlevate osade lähedale või alla.
- Ärge kunagi töstke ega kandke töötava mootoriga seadet.
TÖÖTAMINE KALLAKUL
Kallakutel esineb kõige sagedamini libisemisi ja kukku-misi, mille tulemuseks võib olla raske vigastus. Kallakutel jälgige jalgealust eriti tähelepanelikult. Kallakutel töötades tuleb olla eriti tähelepanelik. Kui tunnete ennast kallakul ebakindlalt, ärge seal töötage.
■ Jälgige auke, roopaid, kive, peidetud takistusi ja mügarikke, mis võivad põhjustada libisemist või komistamist. Pikas murus võib leiduda takistusi.
HOOLDUS
Laske oma akutööriista hooldada kvalifitseeritud remonditehnikul, kes kasutab ainult identseid originaalvaruosi. See tagab elektritööriista ohutuse.
- Ärge kunagi hooldage kahjustunud akuplokke. Akuplokkide hooldust võib teostada ainult tootja või volitatud teeninduskeskus.
HOIATUS! Lugege läbi köik elektritööriistaga kaasas olevad hoiatused, juhised, joonised ja andmed.
Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi. Säilitage hoiatused ja juhised hilisemaks kasutuseks.
■ Kasutage ainult joonisel A esitatud akuplokke ja laadijaid.
HOIDKE SEE KASUTUSJUHEND ALLES
SPETSIFIKATSIOON
| Harja trumli läbimõõt 250mm | ||
| Puhastusraam 560mm | ||
| Soovituslik töökeskkonna temperatuur -15°C -40°C | ||
| Soovituslik hoiustamise temperatuur -20°C-70°C | ||
| Kaal (kaitsepiirdega) 5,05 kg | ||
| Mõõdetud helivõimsuse tase L_WA | 91,4 dB(A)K=2,02 dB(A) | |
| Helivõimsuse tase operaatori kõrva juures L_PA | 82,8 dB(A)K=2,5 dB(A) | |
| Garanteeritud helivõimsuse tase L_WA (mõõdetud vastavalt 2000/14/EÜ) | 93 dB(A) | |
| Vibratsiooni ahmõõtmine | Eesmineabikäepide | 0,46 m/s2K=1,5 m/s2 |
| Taguminekäepide | 1,43 m/s2K=1,5 m/s2 | |
- Ülalmainitud näitajaid on testitud ja mõõdetud, kasutades toitepead PH1400E.
■ Esitatud vibratsioonitaseme näit on mõõdetud standardsete testmeetodite kohaselt ja seda võidakse kasutada erinevate tööriistade võrdlemiseks.
■ Esitatud vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks.
MÄRKUS! Tegelikul kasutamisel tekkiv vibratsioonitase võib esitatust erineda; turvalisuse eesmärgil peaks seadme kasutaja tegelikes kastutustingimustes kandma kindaid ja kuulmiskaitsmeid.
PAKENDI LOEND
| OSA NIMI KOGUS | |
| Tarvik – hari 1 | |
| Harjarull 2 | |
| Vedav võll 2 | |
| Kaitsepiire (poldiga) 1 | |
| Kuuskantvõti 1 | |
| Splint | 2 |
| Lukustustihvt | 2 |
| Kasutusjuhend | 1 |
KIRJELDUS
TUNNE OMA TARVIKUT - HARI (jn A)
- Otsakork
- Harja vars
- Kaitsepiire
- Harjarull
- Kiiruskast
- Kinnitussplint
- Kuuskantvõti
KOKKUPANEK
HOIATUS! Kui mõni osa on kahjustatud või puudub, ärge kasutage seadet enne, kui see osa on parandatud. Kasutades kahjustatud või vajalike komponentideta seadet, võite saada raskeid vigastusi.
HOIATUS! Ärge üritage seadet ümber ehitada ega kasutada tarvikuid, mis pole möeldud selle seadmega koos kasutamiseks. Köik niisugused muudatused loetakse väärkasutuseks ja need võivad põhjustada ohtlikke olukordi, mis lõppevad raskete vigastustega.
HOIATUS! Raskeid vigastusi põhjustada võiva juhusliku käivitumise vältimiseks katkestage seadmeosade kokkupaneku ajaks alati aku ühendus.
HOIATUS! Ärge ühendage harja toitepea külge enne kokkupaneku lõpetamist. Nõude mittejärgimine võib tuua kaasa seadme juhusliku käivitumise ja võimalikud tõsised vigastused.
KAITSEPIIRDE PAIGALDAMINE
HOIATUS! Paigaldage kaitsepiire enne, kui harja toitepeaga ühendate.
- Keerake kaitsepiirde polt kuuskantvõtmega lahti ja eemaldage (jn B).
- Tõstke harja vars üles ja eemaldage selle küljest otsakork.
- Pange kaitsepiirdes olev süvend kohakuti varre otsas oleva sakiga, liigutage kaitsepiiret, kuni kaitsepiirdes ja varres olevad poltide augud on kohakuti (jn C ja D).
Vt jooniste C ja D osade kirjeldust altpoolt:
| C-1 Pesa | |
| C-2 Sakk | |
| D-1 Polt |
- Kasutage kaasas olevat kuuskantvõtit, et keerata polti päripäeva ja kaitsepiire kindlalt fikseerida.
HARJARULLIDE PAIGALDAMINE
- Lükake vedav völl veetava völli sisse (jn E).
Joonise E osade kirjeldus on esitatud allpool:
| E-1 Veetav võll |
| E-2 Vedav võll |
- Et veetav völl vedava völli külge kinnitada, sisestage lukustustihvt lukustusavasse.
MÄRKUS! Lukustustihvt tuleb paigaldada (jn F).
Jonise F osade kirjeldus:
- Paigaldage samamoodi ka teine vedav võll.
- Lükake harjarull vedavale völlile (jn G).
Joonise G osade kirjeldus:
| G-1 Harjarull |
| G-2 Vecav võll |
- Sisestage splint otsas olevasse avasse, et kinnitada harjarull vedava võlli külge (jn H).
Vaadake joonise H osade kirjeldust altpoolt:
| H-1 Kinnitussplint |
- Paigaldage harja teine rull samamoodi.
HARJA ÜHENDAMINE TOITEPEAGA
HOIATUS! Ärge kunagi paigaldage või reguleerige ühtegi tarvikut, kui mootor töötab või aku on paigaldatud. Mootori peatamata jätmine või aku eemaldamata jätmine võib põhjustada raskeid vigastusi.
See hari on mõeldud kasutamiseks koos EGO toitepeaga PH1400E.
- Seisake mootor ja eemaldage akuplokk.
- Keerake toitepea ühendusel olev tiibmutter lahti.
- Kui otsakork on seadme varrel, eemaldage see ja pange hilisemaks kasutamiseks kindlasse kohta.
Pange harja varrel olev nool ühendusel oleva noolega kohakuti (jn E) ja lükake harja vars ühendusse, kuni kuulete klõpsatust (jn F).
Joonise I osade kirjeldus on esitatud allpool:
| I-1 Varre vabastusnupp |
| I-2 Ühendusel asuv nool |
| I-3 Tiibmutter |
| I-4 Harja varrel asuv nool |
| I-5 Punane joon |
Vt joonise J osade kirjeldust altpoolt:
| J-1 Punane joon |
- Tömmake harja vart kergelt, et kontrollida, kas see on kindlalt ühendusse lukustatud. Kui vars ei ole kindlalt lukustatud, pöörake harja vart ühenduses edasi ja tagasi, kuni kuulete selget klöpsatust, mis annab märku, et vars on ühendatud.
- Keerake tiibmutter tugevalt kinni.
A HOIATUS! Veenduge enne seadme kasutamist, et ühendusel olev tiibmutter on pingutatud; kontrollige seda perioodiliselt ka kasutamise ajal, et vältida tõsiste kehavigastuste tekkimist.
TARVIKU TOITEPEALT EEMALDAMINE
- Seisake mootor ja eemaldage akuplokk.
- Keerake tiibmutter lahti.
- Harja eemaldamiseks toitepea küljest hoidke varre vabastusnuppu all ja tömmake või keerake harja vars ühendusest välja.
SEADME KASUTAMINE
HOIATUS! Ärge muutuge toodet tundma öppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks önnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest.
HOIATUS! Kasutage alati nägemis- ja kuulmiskaitsevahendeid. Vastasel korral võib teile midagi silma paiskuda ja võite saada ka muud laadi raskeid vigastusi.
HOIATUS! Ärge kasutage lisaseadmeid või -tarvikuid, mida selle seadme valmistaja pole soovitanud. Mittesoovituslike lisaseadmete või -tarvikute kasutamine võib põhjustada raskeid kehavigastusi.
RAKENDUSED
Seda toodet võib kasutada järgmistel eesmärkidel.
■ Platside ja könniteede puhastamine, sealhulgas ebatasased ja vuugiga pinnad
■ Sillutise/betooni/asfaltkattega söiduteede, könniteede ja hoovide puhastamine.
HOIATUS! Kandke sobivat riietust, et ennetada vigastuste ohtu tööriista kasutamisel. Ärge kandke ehteid ega avaraid riideid. Kandke silmakaitsevahendeid. Kandke tugevast materjalist pikki pükse, saapaid ja kindaid. Ärge kandke lühikesi pükse või sandaale ega töötage paljajalu.
Kui puhastatav pind on kuiv, piserdage seda tolmutamise vähendamiseks veega.
Liikuge harjamise ajal edasisuunas. Hoidke harja ühe käega tagumisest käepidemest ja teise käega eesmisest abikäepidemest. Harjaga töötamise ajal hoidke mölema käega kindlalt käepidemetest kinni.
Hoidke ja juhtige harja üsna väikese kalde all. Kui harja hoitakse liiga järsu kalde all, kipub see kasutaja poole tagasi liikuma.
Säilitage haaret ja tasakaalu mölemal jalal (jn K).
Lendav materjal võib seadmega töötavat või kõrvalisi isikuid raskelt vigastada. Vigastusohu vähendamiseks on oluline järgida alltoodud ettevaatusabinõusid.
■ Kui harjaga töötate, hoidke seda alati kahe käega. Hoidke mölemast käepidemest kindlalt kinni.
■ Viige hari tööalale enne, kui selle käivitate, ja käivitage see aeglasel käigul.
■ Kontrolli kaotamise töttu tekkiva vigastusohu vähendamiseks hoidke ja juhtige harja väikese kalde all. Kui harja hoitakse liiga järsu kalde all, kipub see kasutaja poole tagasi liikuma.
Enne iga kasutuskorda kontrollige seadme kahjustuste/kulumise suhtes.
Kontrollige harjarulli, kaitsepiiret ja eesmist abikäepidet ning vahetage välja köik pragunenud, köverdunud, paindunud või üksköik millisel moel kahjustunud osad.
Puhastage harja pärast iga kasutuskorda.
Puhastamise juhised leiate hooldust käsitlevast jaotisest.
TÖÖRIISTA KÄIVITAMINE / SEISKAMINE
Lugege tööriistapea PH1400E kasutusjuhendi jaotist "TÖÖRIISTAPEA KÄIVITAMINE/SEISKAMINE".
HOOLDUS
HOIATUS! Remontimisel kasutage vaid originaalvaruosi. Mis tahes muude osade kasutamine võib põhjustada ohtlikke olukordi või seadet vigastada. Turvalisuse ja vastupidavuse tagamiseks peab kõiki parandustöid läbi viima kvalifitseeritud hooldustehnik.
HOIATUS! Akuga töötavaid tööriistu pole vaja vooluvörku ühendada, seega on nad alati töörežiimis. Raskete kehavigastuste ennetamiseks olge väga hoolikas, kui teostate hooldus- või remonttõid või vahetate lõikeseadmeid või muid tarvikuid.
HOIATUS! raskete kehavigastuste vältimiseks eemaldage akuplokk toitepea küljest ja oodake, kuni hari on seiskunud, enne kui seadet hooldate, puhastate või selle tarvikuid vahetate või kui seadet ei kasutata.
ÜLDHOOLDUS
HOIATUS! Ärge kunagi laske pidurivedelikel, bensiinil, naftal põhinevatel toodetel, läbitungivatel ölidel jms plastosadega kokku puutuda. Kemikaalid võivad plasti vigastada, nõrgestada või hävitada, mille tulemusena võivad tekkida rasked kehavigastused.
HOIATUS! Harja puhastamisel ÄRGE kastke seda vette ega ühegi teise vedeliku sisse. Ärge puhastage oma seadet survepesuriga. Tugev veejuga võib seadme osasid kahjustada.
HARJA HOOLDAMINE
■ Puhatage harja sageli.
Kui üks harjadest vajab kulumise töttu väljavahetamist, vahetage parimate töötulemuste tagamiseks välja mölemad harjad.
Harja kõiki hooldustoiminguid, välja arvatud neid, mis on loetletud siinsetes hooldusjuhistes, peavad läbi viima volitatud hooldustehnikud.
EGO
HARJARULLIDE VAHETAMINE
HOIATUS!Kahjustatud harjarull võib pärast pikaajalist kasutamist puruneda ning selle tükid võivad ohtlikult eemale paiskuda. Lendavad esemed võivad põhjustada tõsiseid vigastusi. Kontrollige harja regulaarselt ja ärge kasutage harja kulunud või kahjustunud osadega.
Eemaldamine (jn L)
- Eemaldage splint vedava võlli otsast.
- Tömmake harjarull koos selle peal oleva katteplaadiga vedavalt völlilt maha.
- Kui vedav võll on kahjustatud, eemaldage lukustustihv võlli aukust ja tömmake vedav võll veetavalt võlliit maha (jn M).
- Kui katteplaat on kahjustatud, tömmake see harjarullilt maha ja vahetage välja.
- Teise harjarulli eemaldamiseks toimige samamoodi. Joonise L osade kirjeldus:
| L-1 Veetav võll L-4 Kinnitussplint | |
| L-2 Lukustustihvt L-5 Katteplaat | |
| L-3 Harjarull L-6 Vedav võll |
Paigaldamiseks
- Paigaldage vedav võll veeteava võlli külge ja sisestage lukustustihv vedava võlli auku (vt jn F).
- Paigaldage katteplaat harjarullile nii, et katteplaadi sakk jääb harjarulli auguga kohakuti (jn N).
Joonise N osade kirjeldus:
| N-1 Auk | |
| N-2 Sakk |
-
Lükake harjarull vedavale völlile (vt jn G).
-
Sisestage tihvt vedava võlli otsas olevasse auku ja keerake tihvt maha.
-
Paigaldage harja teine rull samamoodi.
A HOIATUS! Vahetage mölemad harjarullid alati samal ajal.
SEADME PUHASTAMINE
■ Eemaldage aku.
■ Puhastage harjarulle, kaitsepiiret või jõuülekannet juurtest, mullast või taimedest. Põhjalikuks puhastamiseks eemaldage harjarullid ja kaitsepiire ning peske need põhjalikult puhtaks. Üksikasjalikeks juhisteks, kuidas osad tagasi panna, vaadake jaotist „HARJARULLIDE VAHETAMINE“
- Ärge blokeerige ventilatsiooniavasid.
SEADME HOIUSTAMINE
■ Eemaldage seadmelt akuplokk.
■ Puhastage tööriista põhjalikult ja kontrollige harjarulle.
■ Eemaldage hari toitepea küljest ja katke harja vars otsakorgiga, et mustus haakeseadmesse ei pääseks.
■ Hoidke tööriista kuivas, hästi ventileeritavas, lukustatud kohas ja kõrgel, lastele ligipääsmatus kohas. Ärge hoiustage seadet väetiste, bensiini või muude kemikaalide peal või lähedal.
Keskkonnakaitse
Ärge visake elektriseadmeid, akulaadurit ega patareisid/akusid olmeprügi hulka! Vastavalt Euroopa Liidu direktiivile 2012/19/EL tuleb elektri- ja elektroonikaseadmed, mis pole enam kasutatavad, ning, vastavalt direktiivile 2006/66/EÜ, ka defektsed või kasutatud akuplokid / patareid, eraldi kokku koguda. Kui elektriseadmed maetakse maa sisse või viiakse prügimäele, võivad ohtlikud ained põhjavette lekkida ja toiduahelasse sattuda ning kahjustada teie tervist ja heaolu.
VEAOTSING
| PROBLEEM | PÖHJUS LAHENDUS | |
| Hari ei käivitu. | Akuplokk pole korralikult toitepeaga ühendatud.Toitepea ja aku vahel puudub elektriühendus.Akuplokk on tühi.Lukustushooba ja toitepea päästikut ei vajutatud samaaegselt.Seade ei käivitu ikkagi. | Ühendage aku tööriistapeaga.Eemaldage aku, kontrollige kontakte ja paigaldage aku uuesti nii, et see kinnitub klõpsuga.Laadige akuplokki käesolevas juhendis märgitud EGO laaduri abil.Seadme sisse lülitamiseks vajutage lukustushooba ja hoidke seda all ning vajutage päästikut.Küsige abi EGO hoolduskeskusest. |
| Hari on nähtavalt kahjustatud. | Ebatavalised kahjustused transpordi või kasutamise ajal. | Küsige abi EGO hoolduskeskusest. |
| Hari seiskub kasuta-mise ajal. | Mootor on ülekoormatud.Aku või toitepea on liiga kuum.Akuplokk on tööriista küljest eemaldatud.Akuplokk on tühi.Seade ei käivitu ikkagi. | Mootori võimsus taastub koormuse eemaldamisel. Järjepidevaks töötamiseks vähendage harja koormust.Laske akul või toitepeal jahtuda temperatuurini alla 67 °C.Paigaldage akuplokk tagasi.Laadige akuplokki käesolevas juhendis märgitud EGO laaduri abil.Küsige abi EGO hoolduskeskusest. |
GARANTII
EGO GARANTIIPÕHIMÕTTED
Täielikud EGO garantiitingimused leiate veebilehelt egopowerplus.com.
ET
