BBA2100 - Многофункционални инструменти EGO - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BBA2100 EGO

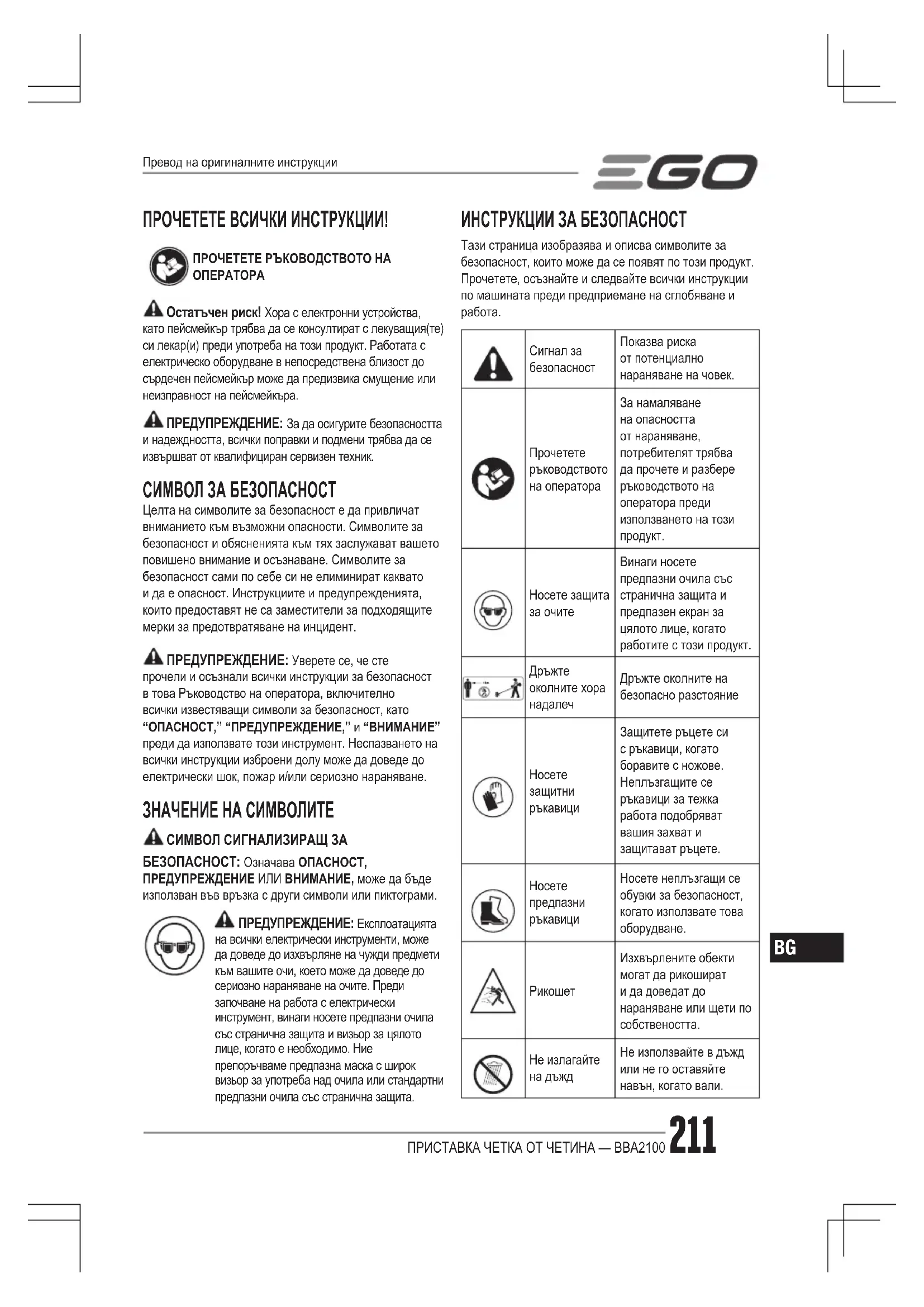

Остатъчен риск! Хора с електронни устройства, като пейсмейкър трябва да се консултират с лекуващия(те) си лекар(и) преди употреба на този продукт. Работата с електрическо оборудване в непосредствена близост до сърдечен пейсмейкър може да предизвика смущение или неизправност на пейсмейкъра. ПРЕДУПРЕЖДЕНИЕ: За да осигурите безопасността и надеждността, всички поправки и подмени трябва да се извършват от квалифициран сервизен техник. СИМВОЛ ЗА БЕЗОПАСНОСТ Целта на символите за безопасност е да привличат вниманието към възможни опасности. Символите за безопасност и обясненията към тях заслужават вашето повишено внимание и осъзнаване. Символите за безопасност сами по себе си не елиминират каквато и да е опасност. Инструкциите и предупрежденията, които предоставят не са заместители за подходящите мерки за предотвратяване на инцидент. ПРЕДУПРЕЖДЕНИЕ: Уверете се, че сте прочели и осъзнали всички инструкции за безопасност в това Ръководство на оператора, включително всички известяващи символи за безопасност, като “ОПАСНОСТ,” “ПРЕДУПРЕЖДЕНИЕ,” и “ВНИМАНИЕ” преди да използвате този инструмент. Неспазването на всички инструкции изброени долу може да доведе до електрически шок, пожар и/или сериозно нараняване. ЗНАЧЕНИЕ НА СИМВОЛИТЕ СИМВОЛ СИГНАЛИЗИРАЩ ЗА БЕЗОПАСНОСТ: Означава ОПАСНОСТ, ПРЕДУПРЕЖДЕНИЕ ИЛИ ВНИМАНИЕ, може да бъде използван във връзка с други символи или пиктограми. ПРЕДУПРЕЖДЕНИЕ: Експлоатацията на всички електрически инструменти, може да доведе до изхвърляне на чужди предмети към вашите очи, което може да доведе до сериозно нараняване на очите. Преди започване на работа с електрически инструмент, винаги носете предпазни очила със странична защита и визьор за цялото лице, когато е необходимо. Ние препоръчваме предпазна маска с широк визьор за употреба над очила или стандартни предпазни очила със странична защита. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Тази страница изобразява и описва символите за безопасност, които може да се появят по този продукт. Прочетете, осъзнайте и следвайте всички инструкции по машината преди предприемане на сглобяване и

безопасност Показва риска от потенциално нараняване на човек.

ръководството на оператора За намаляване на опасността от нараняване, потребителят трябва да прочете и разбере ръководството на оператора преди използването на този

Винаги носете предпазни очила със странична защита и предпазен екран за цялото лице, когато работите с този продукт.

Дръжте околните на безопасно разстояние

Защитете ръцете си с ръкавици, когато боравите с ножове. Неплъзгащите се ръкавици за тежка работа подобряват вашия захват и защитават ръцете.

Носете неплъзгащи се обувки за безопасност, когато използвате това оборудване.

Изхвърлените обекти могат да рикошират и да доведат до нараняване или щети по собствеността. Не излагайте

Не използвайте в дъжд или не го оставяйте навън, когато вали. Превод на оригиналните инструкцииПРИСТАВКА ЧЕТКА ОТ ЧЕТИНА — BBA2100212

Този продукт е в съответствие с приложимите директиви на ЕС. WEEE Отпадъчните електрически продукти не трябва да бъдат изхвърляни заедно с домакинския отпадък. Отнесете го до упълномощено място за рециклиране.

Гарантирано ниво на мощност на звука. Звуковите емисии към околната среда са в съответствие с директивите на европейската общност.V Волт Напрежениеmm Милиметър Дължина или размерkg Килограм Тегло ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ! Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации предоставени с този електрически инструмент. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване.Запазете всички предупреждения и инструкции за бъдеща справка. БЕЗОПАСНОСТ В РАБОТНАТА ЗОНА ◾ Поддържайте работната зона чиста и добре осветена. Разхвърляни или тъмни работни зони пораждат инциденти. ◾ Не работете с електрически инструменти в експлозивна атмосфера, като например в присъствието на запалими течности, газ или прах. Електрическият инструмент създава искра, която може да възпламени праха или изпаренията. ◾ Дръжте на разстояние децата и страничните лица, докато работите с електрически инструмент. Разсейването може да причини загуба на контрол. ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ ◾ Не излагайте електрическите инструменти на дъжд или влажни условия. Навлизането на вода в електрическия инструмент ще увеличи риска от токов удар. ЛИЧНА БЕЗОПАСНОСТ ◾ Внимавайте, гледайте какво правите и използвайте здрав разум, когато работите с електрически инструмент. Не използвайте електрически инструмент, когато сте уморени или когато сте под влияние на наркотици, алкохол или лекарства. Момент невнимание по време на работата с електрически инструмент, може да доведе до сериозно лично нараняване. ◾ Винаги използвайте лични предпазни средства. Лични предпазни средства като прахови маски, не плъзгащи се безопасно обувки, твърда каска или защита за слуха използвана при подходящи условия ще намали риска от лични наранявания. ◾ Предотвратете непреднамерено пускане. Уверете се, че ключът е в изключена позиция, преди да свържете към захранване и/или батерия, повдигайки или носейки инструмента. Носейки инструмента, докато пръстът ви е на спусъка или подаването на захранване на инструменти, които са с включен прекъсвач е предпоставка за инциденти. ◾ Извадете всеки регулиращ ключ или гаечен ключ, преди да включите захранването. Гаечен или друг ключ оставен закачен към въртящите се части на електрическия инструмент, може да доведе до лично нараняване. ◾ Не се протягайте. Запазете правилна стойка и баланс по всяко време. Това позволява по-добър контрол върху електрическия инструмент в непредвидени ситуации. ◾ Облечете се подходящо. Не носете свободни дрехи или накити. Дръжте косата, дрехите и ръкавиците далеч от движещи се части. Отпуснати дрехи, бижута или дълга коса, могат да бъдат хванати в движещите се части. ◾ Ако са предоставени устройства за свърване на прахоуловител или съоръжения за събиране, уверете се, че те са свързани и са правилно използвани. Употребата на устройства за прах може да намали рисковете свързани с прах. ◾ Не позволявайте на рутинността придобита от честата употреба на инструмента да позволи да станете небрежни и да игнорирате принципите за безопасност на инструмента. Небрежно действие може да причини сериозно нараняване за части от секундата.ПРИСТАВКА ЧЕТКА ОТ ЧЕТИНА — BBA2100 213

◾ Не пресилвайте електрически инструмент. Използвайте правилния електрически инструмент за вашата работа. Правилният електрически инструмент ще свърши работата по-добре и по- безопасно при капацитета за който е проектиран. ◾ Не използвайте електрическия инструмент ако ключът не го включва или изключва. Всеки електрически инструмент, който не може да бъде контролиран от ключа е опасен и трябва да бъде

◾ Премахнете акумулаторната батерия, ако е изваждаща се, от електрическия инструмент и/ или активирайте устройство за изключване на батерията, преди да почистите заседнал материал, да извършвате каквито и да било настройки, да сменяте аксесоари, да почиствате или прибирате електрически инструменти. Тези предпазни мерки намаляват риска от стартиране на електрическия инструмент по невнимание. ◾ Дръжте свободния електрически инструмент извън достъпа до деца и не позволявайте хора, които не са запознати с електрическия инструмент или тези инструкции да работят с него. Електрическите инструменти са опасни в ръцете на необучени потребители. ◾ Поддръжка на електрически инструменти и аксесоари. Проверете за разместване или блокиране на подвижни части, счупване на части, и всякакви други условия, които могат да повлияят на работата на електрическия инструмент. При повреда ремонтирайте инструмента преди употреба. Много злополуки се причиняват от лошо поддържани електрически инструменти и аксесоари. ◾ Дръжте режещите инструменти остри и чисти. Правилно поддържани режещи инструменти, с остри режещи ръбове е по-малко вероятно да се заклещят и по-лесно се контролират. ◾ Използвайте електрическия инструмент, аксесоарите, частите на инструмента и т.н в съответствие с тези инструкции, като вземете предвид условията на работа и вида работа, която ще бъде извършвана. Употребата на електрическия инструмент за дейности различни от предназначените може да доведе до опасни

◾ Дръжте ръкохватките и местата за захващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и места за захващане не позволяват безопасно боравене и контролиране на инструмента при неочаквана ситуация. УПОТРЕБА И ГРИЖА ЗА ИНСТРУМЕНТ С

◾ Презареждайте само със зарядното устройство определено от производителя. Зарядно устройство, което е подходящо за един вид акумулаторна батерия може да създаде опасност от пожар, когато се използва с друга акумулаторна

◾ Използвайте електрически инструменти само със специфично обозначени акумулаторни батерии. Използването на всяка друга акумулаторна батерия може да създаде риск от нараняване и пожар. ◾ Когато акумулаторните батерии не са в употреба ги дръжте на разстояние от други метални обекти, като кламери, монети, ключове, пирони, отвертки или други малки метални предмети, които могат да направят свързване между клемите. Свързване на късо на клемите на батерията може да причини изгаряне или пожар. ◾ При условия на злоупотреба , може да се изхвърли течност от батерията. Избягвайте контакт. В случай на инцидентен контакт измийте с вода. Ако течността влезе в контакт с очите, потърсете допълнително медицинска помощ. Течността изхвърлена от батерията може да причини раздразнение или изгаряния. ◾ Не използвайте акумулаторна батерия или инструмент, които са повредени или модифицирани. Повредените или модифицираните батерии може да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване. ◾ Не излагайте батерията или инструмента на огън или прекомерна температура. Излагане на огън или температури над 100 °C може да причини

◾ Следвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън температурния обхват зададен в инструкциите. Неправилното зареждане или зареждане извън определения температурен обхват може да повреди батерията и да повиши риска от пожар. ДРУГИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

◾ Прочете внимателно инструкциите. Запознайте се с управлението и правилната употреба на машината. ◾ Никога не позволявайте на хора, незапознати с тези инструкции или деца да използват машината. Местните разпоредби могат да ограничат възрастта на оператора.ПРИСТАВКА ЧЕТКА ОТ ЧЕТИНА — BBA2100214

◾ Никога не работете, докато в близост има хора, особено деца или домашни любимци. ◾ Не забравяйте, че операторът или потребителят носи отговорност за злополуки или рискове по отношение на други хора или тяхното имущество.

◾ Докато работите винаги носете масивни обувки и дълги панталони. Не работете с оборудването, когато сте бос или носите отворени сандали. ◾ Инспектирайте старателно зоната, където ще бъде използвано оборудването и премахнете всички предмети, които могат да бъдат изхвърлени от машината. ◾ Преди употреба правете винаги визуална инспекция за да проверите дали инструментите не са износени или повредени. Подменяйте износените или повредените елементи и болтове в комплект за да съхраните баланса. Експлоатация ◾ Не работете с двигателя в затворени пространства, където може да се събере дим съдържащ опасен въглероден моноксид. ◾ Работете единствено на дневна светлина или на добра изкуствена светлина. ◾ Винаги бъдете сигурни за стабилността на краката ◾ Ходете, никога не бягайте с машината. ◾ За колесна, ротационна машина работете напречно на наклона, никога нагоре или надолу. ◾ Бъдете изключително внимателни, когато сменяте посоката при склонове. ◾ Не работете върху прекалено стръмни склонове. ◾ Бъдете с повишено внимание, когато давате назад или издърпвате машината към вас. ◾ Не променяйте настройките на регулатора на двигателя или не превишавайте скоростта на двигателя. ◾ Стартирайте двигателя внимателно съгласно инструкциите на производителя и с крака далеч от инструмента. ◾ Не поставяйте ръцете или краката си в близост или под въртящите се части. ◾ Никога не вдигайте или носете машината, докато двигателят работи. РАБОТА ВЪРХУ НАКЛОН: Наклоните са главен фактор свързан с инциденти с подхлъзване и падане, които могат да доведат до сериозно нараняване. Винаги бъдете сигурни за стабилността на краката по наклон. Работата при наклони изисква допълнително внимание. Ако се чувствате неуверени по наклон, не работете. ◾ Внимавайте за дупки, бразди, скрити предмети или издатини, които могат да причинят подхлъзване или препъване. Високата трева може да скрие препятствия.

◾ Обслужвайте вашия електрически инструмент чрез квалифициран техник, като използвате само идентични резервни части. Това ще осигури поддържането на безопасност не електрическия инструмент. ◾ Никога не поправяйте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да бъде извършван от производителя или оторизиран сервиз. ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации предоставени с този електрически инструмент. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдеща справка. ◾ Използвайте само с акумулаторни батерии и зарядни устройства изброени на фиг. A. ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ СПЕЦИФИКАЦИИ Диаметър на четковия барабан 250 ммТампон за почистване 560 ммПрепоръчителна работна температура-15°C-40°CПрепоръчителна температура на съхранение-20°C-70°CТегло (включително предпазителя) 5,05 кгИзмерено ниво на сила на звука L 91,4 dB(A) K=2,02 dB(A)Ниво на звуково налягане при ухото на оператора L 82,8 dB(A) K=2,5 dB(A)Гарантирано ниво на сила на звука LWA (измерено съгласно 2000/14/EC)93 dB(A)ПРИСТАВКА ЧЕТКА ОТ ЧЕТИНА — BBA2100 215

Оценка на вибрации a Предна спомагателна ръкохватка0,46 m/s2 K = 1,5 m/s Задна ръкохватка1,43 m/s2 K = 1,5 m/s

◾ Горните параметри са тествани и измерени оборудвани със захранваща глава PH1400E. ◾ Декларираният общ размер на вибрации е измерен в съответствие със стандартния метод за тест и може да бъде използван за сравнение между два инструмента; ◾ Декларираният общ размер на вибрации може също така да бъде използван за предварителна оценка на влиянието. БЕЛЕЖКА: Вибрационните емисии по време на действителната употреба на електрическия инструмент може да се различава от декларираната стойност. С цел да се защити оператора, потребителят трябва да носи ръкавици и антифони в действителни условия на работа. ОПАКОВЪЧЕН ЛИСТ ИМЕ НА ЧАСТ БРОЙПриставка четка от четина 1Четкова ролка 2Задвижваща ос 2Предпазител (с болт) 1Ключ за вътрешен шестостен 1Щифт за теглене 2Щифт за заключване 2Ръководство на оператора 1

ЗАПОЗНАЙТЕ СЕ С ВАШАТА ПРИСТАВКА ЧЕТКА ОТ ЧЕТИНА (Фиг. А) 1. Крайна капачка2. Вал на приставката четка от четина3. Предпазител4. Четкова ролка5. Редуктор6. Щифт за теглене7. Ключ за вътрешен шестостен

ПРЕДУПРЕЖДЕНИЕ: Ако някои от частите са повредени или липсват, не работете с този продукт, докато частите не се подменят. Използването на този продукт с повредени или липсващи части може да доведе до сериозно лично нараняване. ПРЕДУПРЕЖДЕНИЕ: Не се опитвайте да модифицирате този продукт или да създадете аксесоари, които не се препоръчват за употреба с тази машина. Всяка такава промяна или модификация е злоупотреба и може да доведе до опасни условия с последици от възможни сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране, което може да причини сериозно винаги изваждайте конектора на акумулаторната батерия от контакта, когато сглобявате частите. ПРЕДУПРЕЖДЕНИЕ: Не свързвайте четката от четина със захранващата глава, докато монтажът не е завършен. Неспазването може да доведе до инцидентно стартиране и възможно сериозно нараняване. МОНТАЖ НА ПРЕДПАЗИТЕЛЯ ПРЕДУПРЕЖДЕНИЕ: Инсталирайте предпазителя преди приставката за култиватор да бъде свързана към захранващата глава.1. Разхлабете и отстранете болта от предпазителя с предоставения ключ за вътрешен шестостен (Фиг. В).2. Повдигнете шпиндела на приставката четка от четина и отстранете крайната капачка от шпиндела.3. Подравнете прореза в предпазителя с металната реброто на единия край на шпиндела, прекарайте предпазителя през шпиндела, докато отворите с резба в предпазителя и шпиндела съвпаднат (Фиг. C и D). Фиг. C и D описание на части виж долу: C-1 C-2 D-1

4. Използвайте предоставения ключ за вътрешен шестостен, за да затегнете болта по часовниковата стрелка, за са фиксирате сигурно предпазителя.ПРИСТАВКА ЧЕТКА ОТ ЧЕТИНА — BBA2100216

1. Натиснете задвижващата ос върху задвижващия

вал (Фиг. Е). Фиг. Е описание на части виж долу: E-1 Задвижващ вал E-2 Задвижваща ос

2. За да закрепите ножа към задвижващия вал вмъкнете

щифта за теглене във фиксиращия отвор БЕЛЕЖКА: Щифтът за заключване трябва да бъде инсталиран на място (Фиг. F). Фиг. F описание на части виж долу: F-1 Щифт за заключване F-2 Фиксиращ отвор

3. Следвайте същите стъпки, за да монтирате

другата задвижваща ос.

4. Избутайте четковата ролка върху задвижващата ос

(Фиг. G). Фиг. G описание на части виж по-долу: G-1 Четкова ролка G-2 Задвижваща ос

5. Вмъкнете щифта за теглене в отвора в края, за да

фиксирате четковата ролка към задвижващата ос (Фиг. H). За описание на частите на Фиг. H вижте долу: H-1 Щифт за теглене

6. Следвайте същите стъпки, за да монтирате

другата четкова ролка. СВЪРЗВАНЕ НА ПРИСТАВКАТА ЧЕТКА ОТ ЧЕТИНА КЪМ ЗАХРАНВАЩАТА ГЛАВА ПРЕДУПРЕЖДЕНИЕ: Никога не монтирайте или регулирайте приставка, докато захранващата глава работи или когато батерията е монтирана. Неспазването за спиране на мотора и изваждане на батерията може да доведе до сериозно нараняване. Тази приставка храсторез е проектирана за употреба с EGO захранваща глава PH1400E.

1. Спрете двигателя и извадете акумулаторната

2. Разхлабете крилчатата гайка на съединителя на

3. Ако крайната капачка е на шпиндела на

приставката, отстранете я и запазете на сигурно място за по-късна употреба. Подравнете стрелката на шпиндела на четката от четина със стрелката на съединителното устройство (Фиг. I) и избутайте шпиндела на четката от четина, докато чуете ясен „щракващ“ (Фиг. J). Фиг. I описание на части виж долу: I-1 Бутон за освобождаване на шпиндела I-2 Стрелка на съединителното устройство I-3 Крилчата гайка I-4 Стрелка на шпиндела на приставката I-5 Червена линия Фиг. J описание на части виж долу: J-1 Червена линия

4. Издърпайте леко шпиндела на приставката

четка от четина, за да се уверите, че е сигурно заключена в съединителя. Ако не е, завъртете шпиндела на четката от четина назад и напред в съединителя, докато се чуе звук “ЩРАК” указващ, че е зацепен.

5. Затегнете сигурно крилчатата гайка.

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че крилчатата гайка на съединителя е сигурно затегната, преди да работите с оборудването, проверявайте го за затягане периодично по време на употреба за да избегнете сериозно нараняване. ИЗВАЖДАНЕ НА ПРИСТАВКАТА ОТ ЗАХРАНВАЩАТА ГЛАВА

1. Спрете мотора и извадете акумулаторната

2. Разхлабете крилчатата гайка.

3. С натиснат бутон за освобождаване на шпиндела

издърпайте или усучете шпиндела на приставката четка от четина от съединителя, за да я извадите от захранващата глава ЕКСПЛОАТАЦИЯ ПРЕДУПРЕЖДЕНИЕ: Не позволявайте рутината с този продукт да ви направи непредпазливи. Запомнете, че невнимание за малка част от секундата е достатъчна за да нанесе сериозно нараняване. ПРЕДУПРЕЖДЕНИЕ: Винаги носете защита за очите заедно със защита за слуша. Ако не го направите може да доведе до изхвърляне на предмети към очите ви и други възможни сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ: Не използвайте другиПРИСТАВКА ЧЕТКА ОТ ЧЕТИНА — BBA2100 217

приставки или аксесоари, които не са препоръчани от производителя на този продукт. Употребата на приставки или аксесоари, които не са препоръчани, може да доведе до сериозно нараняване. Може да използвате този продукт за целите описани долу: ◾ Почистване на площи и пътеки, включително неравни или свързани повърхности. ◾ Почистване на паважи/бетонни/асфалтови пътища, пътеки и дворове. ПРЕДУПРЕЖДЕНИЕ: Облечете се правилно за да намалите риска от нараняване, когато работите с този инструмент. Не носете отпуснати дрехи или бижута. Носете защита за очите Носете тежки, дълги панталони, ботуши и ръкавици. Не носете къси панталони или сандали или не ходете бос.Ако повърхността, която трябва да се почисти, е суха, напръскайте я с вода, за да намалите създавания прах.Трябва да работите с четката от четина напред. Дръжте четката от четина с едната си ръка за задната ръкохватка и с другата ръка за предната спомагателна ръкохватка. Поддържайте здрав захват и с двете ръце, докато работите с четката от четина.Дръжте и направлявайте четката от четина под малък ъгъл. Ако четката от четина се държи под твърде стръмен ъгъл, тя се стреми да се върне обратно към оператора.Поддържайте вашия захват и баланса на двата крака (Фиг. K).Изхвърлените материали могат сериозно да наранят оператор или човек наоколо.. За да намалите риска от лично нараняване, изключително важно е да вземете следните предпазни мерки: ◾ Винаги дръжте четката от четина с двете си ръце, когато работите. Използвайте здрав захват на двете ръкохватки ◾ Придвижете четката от четина до работната зона, преди да стартирате, и стартирайте четката от четина на ниска скорост. ◾ За да намалите риска от нараняване от загуба на контрол, дръжте и направлявайте четката от четина под малък ъгъл. Ако четката от четина се държи под твърде стръмен ъгъл, тя се стреми да се върне обратно към оператора. Преди всяка употреба проверявайте за повредени/износени части Проверете четковата ролка, предпазителя, предната спомагателна ръкохватка и задвижващата ос и подменете всички части, които са напукани, деформирани, изкривени или повредени по някакъв начин. Почиствайте четката от четина след всяка

Вижте раздел Поддръжка за инструкции за почистване. ЗА ДА СТАРТИРАТЕ/СПРЕТЕ ИНСТРУМЕНТА Вижте раздел “СТАРТИРАНЕ/СПИРАНЕ НА ЗАХРАНВАЩАТА ГЛАВА” в ръководството на оператора за захранваща глава PH1400E

ПРЕДУПРЕЖДЕНИЕ: Когато обслужвате, използвайте само идентични резервни части. Употребата на каквито и да е други части може да създаде опасност или да предизвика повреда на продукта. За да осигурите безопасността и надеждността, всички поправки трябва да се извършват от квалифициран сервизен техник. ПРЕДУПРЕЖДЕНИЕ: Инструментите с батерия не трябва да бъдат закачени към електрически контакт, поради това те винаги са в работно състояние. За да предотвратите сериозно нараняване вземете допълнителни предпазни мерки и грижи, когато извършвате поддръжка, обслужване или при смяна на режещите или други приставки. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите сериозно нараняване на хора, отстранявайте акумулаторната батерия от захранващата глава и изчаквайте четковата ролка да спре преди обслужване, почистване смяна на приставки или когато продуктът не се използва. ОБЩА ПОДДРЪЖКА ПРЕДУПРЕЖДЕНИЕ: Никога не позволявайте спирачна течност, бензин, петролни продукти, проникващи масла и т.н. да влизат в контакт с пластмасовите части. Химикалите могат да повредят, отслабят или разрушат пластмаса, което може да доведе сериозно нараняване. ПРЕДУПРЕЖДЕНИЕ: Когато почиствате приставката четка от четина НЕ потапяйте във вода или други течности. Не почиствайте машината с водоструйка. Силната водна струя може да повреди частите на машината. ПОДДРЪЖКА НА ЧЕТКОВАТА РОЛКАПРИСТАВКА ЧЕТКА ОТ ЧЕТИНА — BBA2100218

◾ Почиствайте често четковата ролка. ◾ Ако някоя от четковите ролки трябва да бъде заменена поради износване, заменете и двете четкови ролки за най-добра ефективност. Обслужване на четката от четина, освен на позициите изброени в инструкциите за поддръжка, трябва да бъде извършвано от квалифициран сервизен персонал. ПОДМЯНА НА ЧЕТКОВИТЕ РОЛКИ ПРЕДУПРЕЖДЕНИЕ: Една повредена четкова ролка може да се счупи на парчета след продължителна употреба и да причини опасни отхвръкващи отломки. Изхвърлените обекти могат да причинят сериозно нараняване. Редовно проверявайте и не работете с четка от четина с износени или повредени части. За да извадите (Фиг. L)

1. Отстранете щифта за теглене от края на

2. Издърпайте четковата ролка, заедно с капака

върху нея, от задвижващата ос.

3. Ако задвижващата ос е повредена, отстранете

щифта за заключване от отвора на задвижващата ос и издърпайте задвижващата ос от задвижващия вал (Фиг. М).

4. Ако капакът е повреден, издърпайте го от

четковата ролка и го заменете.

5. Следвайте същите стъпки, за да извадите другата

четкова ролка. Фиг. L описание на части виж долу: L-1 Задвижващ вал L-4 Щифт за теглене L-2

L-3 Четкова ролка L-6 Задвижваща ос За да монтирате

1. Инсталирайте задвижващата ос върху задвижващия

вал и вкарайте щифта за заключване в отвора на задвижващата ос (виж Фиг. F).

2. Инсталирайте капака върху четковата ролка с

реброто в капака подравнено с отвора на четковата ролка (Фиг. N). Фиг. N описание на части виж по-долу: N-1

3. Избутайте четковата ролка върху задвижващата ос

4. Вкарайте щифта за теглене в отвора в края на

задвижващата от и го прегънете плоско.

5. Следвайте същите стъпки, за да монтирате

другата четкова ролка. ПРЕДУПРЕЖДЕНИЕ: Винаги заменяйте двете четкови ролки едновременно. ПОЧИСТВАНЕ НА УРЕДА ◾ Премахнете батерията ◾ Почистете частите от корени, прилепнала почва или растения от четковите ролки, предпазителя или редуктора. За цялостно почистване снемете четковите ролки и предпазителя, за да ги измиете изцяло. За детайлната последователност на поставянето вижте горния раздел „ПОДМЯНА НА ЧЕТКОВИТЕ РОЛКИ“. ◾ Дръжте вентилационните отвори свободни от

СЪХРАНЯВАНЕ НА УРЕДА ◾ Извадете акумулаторната батерия от инструмента. ◾ Почистете инструмента цялостно и инспектирайте четковите ролки. ◾ Отстранете приставката четка от четина от захранващата глава и покрийте шпиндела на приставката с крайната капачка, за да предотвратите проникването на замърсявания в съединителя. ◾ Съхранете инструмента на сухо място с добра вентилация, заключен или съхраняван на високо извън достъпа на деца. Не съхранявайте уреда в близост или върху тор, бензин или други химикали. Опазване на околната среда Не изхвърляйте електрическо оборудване, зарядно устройство за акумулаторни батерии и батерии/ акумулаторни батерии в домакинския отпадък. Съгласно европейския закон 2012/19/ЕС, електрическо и електронно оборудване, което повече не може да се използва и съгласно европейското законодателство 2006/66/EО, дефектните или използваните акумулаторни батерии/батерии трябва да се събират отделно. Ако се изхвърлят електрически уреди в сметища или бунища, опасни вещества могат да изтекат в подпочвените води и да попаднат в хранителната верига, като увредят вашето здраве и благосъстояние.ПРИСТАВКА ЧЕТКА ОТ ЧЕТИНА — BBA2100 219

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ ПРОБЛЕМ ПРИЧИНА РЕШЕНИЕ Четката от четина не може да стартира. ◾ Акумулаторната батерия не е правилно прикрепена към захранващата глава. ◾ Закрепете акумулаторната батерия към захранващата глава. ◾ Няма електрически контакт между захранващата глава и батерията. ◾ Извадете батерията, проверете контактите и монтирайте отново батерията, докато се фиксира на местото си. ◾ Акумулаторната батерия е изтощена. ◾ Заредете акумулаторната батерия със зарядно устройство EGO посочено в това ръководство. ◾ Лостът за отключване и спусъкът на захранващата глава не са натиснати едновременно. ◾ Натиснете и задръжте лоста за отключване и след това натиснете спусъка за включване. ◾ Все още няма стартиране извън горните ◾ Свържете се с обслужване на клиенти на EGO.Четката от четина е очевидно повредена. ◾ Необичайна повреда по време на транспортиране или употреба. ◾ Свържете се с обслужване на клиенти на EGO.Четката от четина спира по време на изчеткване. ◾ Двигателят е претоварен. ◾ Моторът ще се възстанови, когато натоварването е отстранено. За продължителна работа намалете натоварването на четката от четина. ◾ Акумулаторната батерия или захранващата глава са твърде горещи. ◾ Позволете на акумулаторната батерия или на захранващата глава да се охлади, докато нейната температура спадне под 67°C. ◾ Акумулаторната батерия е разединена от инструмента. ◾ Монтирайте отново акумулаторната ◾ Акумулаторната батерия е изтощена. ◾ Заредете акумулаторната батерия със зарядно устройство EGO посочено в това ръководство. ◾ Все още няма стартиране извън горните ◾ Свържете се с обслужване на клиенти на EGO.

ГАРАНЦИОННА ПОЛИТИКА EGO Моля, посетете уебсайта egopowerplus.com за пълните срокове и условия по гаранционната политика на EGO.PRIKLJUČAK S ČETKOM S ČEKINJAMA — BBA2100220
