BEDIENUNGSANLEITUNG BBA2100 EGO

LESEN SIE ALLE ANWEISUNGEN!

READ OPERATOR’S MANUAL

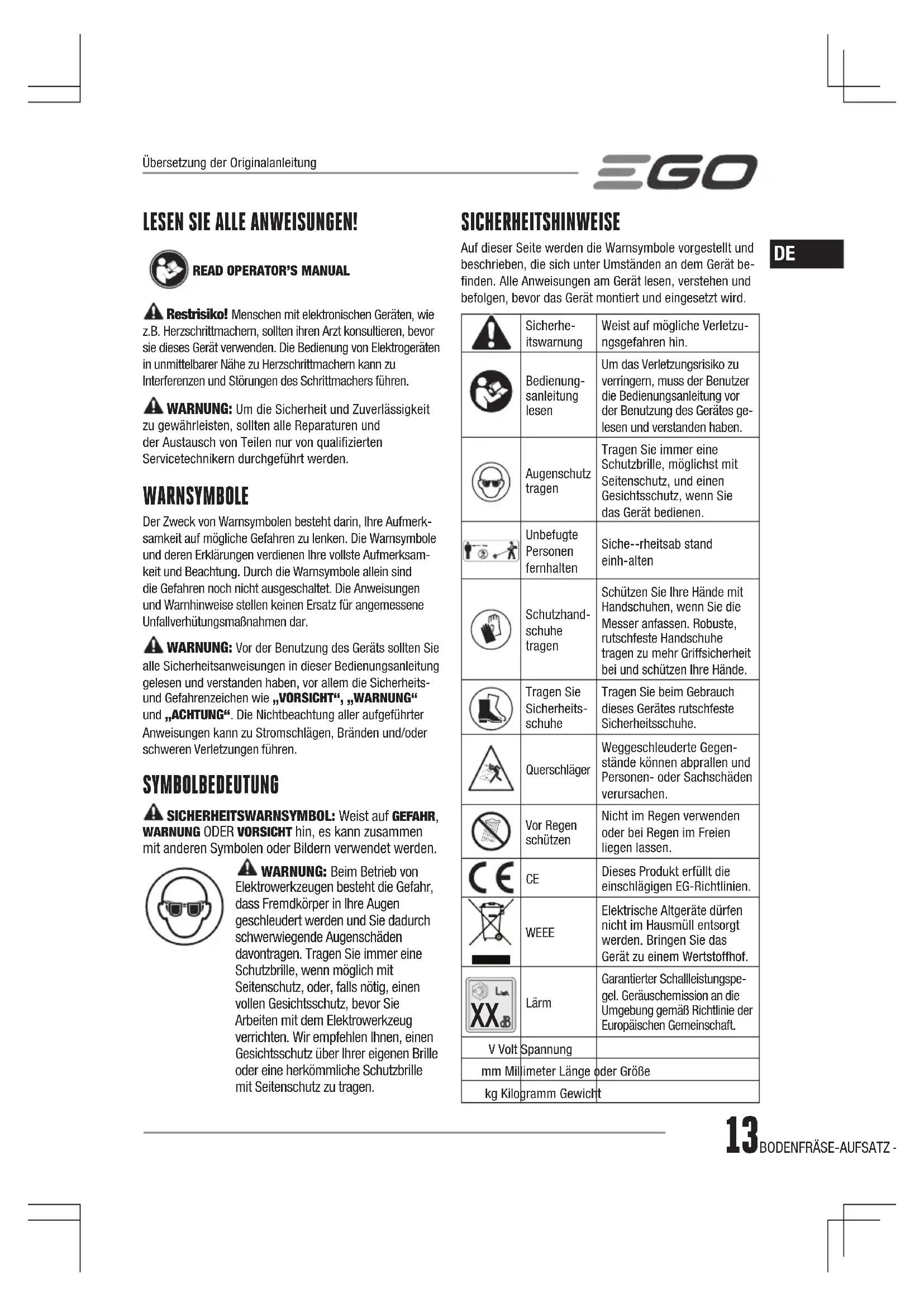

Restrisiko! Menschen mit elektronischen Geräten, wie z.B. Herzschrittmachern, sollten ihren Arzt konsultieren, bevor sie dieses Gerät verwenden. Die Bedienung von Elektrogeräten in unmittelbarer Nähe zu Herzschrittmachern kann zu Interferenzen und Störungen des Schrittmachers führen. WARNUNG: Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen und der Austausch von Teilen nur von qualifizierten Servicetechnikern durchgeführt werden. WARNSYMBOLE Der Zweck von Warnsymbolen besteht darin, Ihre Aufmerk-samkeit auf mögliche Gefahren zu lenken. Die Warnsymbole und deren Erklärungen verdienen Ihre vollste Aufmerksam-keit und Beachtung. Durch die Warnsymbole allein sind die Gefahren noch nicht ausgeschaltet. Die Anweisungen und Warnhinweise stellen keinen Ersatz für angemessene Unfallverhütungsmaßnahmen dar. WARNUNG: Vor der Benutzung des Geräts sollten Sie alle Sicherheitsanweisungen in dieser Bedienungsanleitung gelesen und verstanden haben, vor allem die Sicherheits- und Gefahrenzeichen wie „VORSICHT“, „WARNUNG“ und „ACHTUNG“. Die Nichtbeachtung aller aufgeführter Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen. SYMBOLBEDEUTUNG SICHERHEITSWARNSYMBOL: Weist auf GEFAHR, WARNUNG ODER VORSICHT hin, es kann zusammen mit anderen Symbolen oder Bildern verwendet werden. WARNUNG: Beim Betrieb von Elektrowerkzeugen besteht die Gefahr, dass Fremdkörper in Ihre Augen geschleudert werden und Sie dadurch schwerwiegende Augenschäden davontragen. Tragen Sie immer eine Schutzbrille, wenn möglich mit Seitenschutz, oder, falls nötig, einen vollen Gesichtsschutz, bevor Sie Arbeiten mit dem Elektrowerkzeug verrichten. Wir empfehlen Ihnen, einen Gesichtsschutz über Ihrer eigenen Brille oder eine herkömmliche Schutzbrille mit Seitenschutz zu tragen. SICHERHEITSHINWEISE Auf dieser Seite werden die Warnsymbole vorgestellt und beschrieben, die sich unter Umständen an dem Gerät be-finden. Alle Anweisungen am Gerät lesen, verstehen und befolgen, bevor das Gerät montiert und eingesetzt wird.Sicherhe-itswarnungWeist auf mögliche Verletzu-ngsgefahren hin.Bedienung-sanleitung lesenUm das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung vor der Benutzung des Gerätes ge-lesen und verstanden haben.Augenschutz tragenTragen Sie immer eine Schutzbrille, möglichst mit Seitenschutz, und einen Gesichtsschutz, wenn Sie das Gerät bedienen.Unbefugte Personen fernhaltenSiche--rheitsab stand einh-altenSchutzhand-schuhe tragenSchützen Sie Ihre Hände mit Handschuhen, wenn Sie die Messer anfassen. Robuste, rutschfeste Handschuhe tragen zu mehr Griffsicherheit bei und schützen Ihre Hände.Tragen Sie Sicherheits-schuheTragen Sie beim Gebrauch dieses Gerätes rutschfeste Sicherheitsschuhe.QuerschlägerWeggeschleuderte Gegen-stände können abprallen und Personen- oder Sachschäden verursachen.Vor Regen schützenNicht im Regen verwenden oder bei Regen im Freien liegen lassen. Dieses Produkt erfüllt die einschlägigen EG-Richtlinien. WEEE Elektrische Altgeräte dürfen nicht im Hausmüll entsorgt werden. Bringen Sie das Gerät zu einem Wertstoffhof.

Lärm Garantierter Schallleistungspe-gel. Geräuschemission an die Umgebung gemäß Richtlinie der Europäischen Gemeinschaft.V Volt Spannungmm Millimeter Länge oder Größekg Kilogramm GewichtÜbersetzung der Originalanleitung14 BODENFRÄSE-AUFSATZ — BBA2100

ALLGEMEINE SICHERHEITSHINWEISE ZU

ELEKTROWERKZEUGEN WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die diesem Elektrowerkzeug beiliegen. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen. Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf.

SICHERHEIT IM ARBEITSBEREICH

◾ Halten Sie den Arbeitsbereich stets sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche können Unfälle provozieren. ◾ Verwenden Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen wie z. B. in Gegenwart von entzündlichen Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können. ◾ Halten Sie Schaulustige und Kinder fern, während Sie das Elektrowerkzeug einsetzen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren. ELEKTRISCHE SICHERHEIT ◾ Schützen Sie Elektrowerkzeuge vor Regen oder feuchten Bedingungen. Wenn Wasser in das Elektrowerkzeug eindringt, besteht erhöhte Stromschlaggefahr. PERSONENSICHERHEIT ◾ Seien Sie wachsam, geben Sie darauf Acht, was Sie tun, und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug verwenden. Betreiben Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit kann beim Gebrauch eines Elektrowerkzeugs zu ernsthaften Verletzungen führen. ◾ Tragen Sie immer eine persönliche Schutzausrüstung. Durch eine für die jeweiligen Bedingungen geeignete persönliche Schutzausrüstung wie etwa eine Schutzbrille, Staubschutzmaske, rutschfeste Schuhe, Helm und/oder Gehörschutz lässt sich die Verletzungsgefahr verringern. ◾ Ungewollten Anlauf verhindern. Vor dem Anschließen an eine Steckdose und/oder einen Akku und vor dem Aufheben oder Transportieren des Werkzeugs immer kontrollieren, ob der Hauptschalter in ausgeschalteter Position ist. Unfälle sind vorprogrammiert, wenn Sie Elektrowerkzeuge mit einem Finger am Betriebsschalter tragen oder Elektrowerkzeuge mit eingeschaltetem Betriebsschalter an eine Steckdose anschließen. ◾ Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der noch an einem beweglichen Teil des Elektrowerkzeuges befestigt ist, kann Verletzungen hervorrufen. ◾ Nicht überstrecken. Achten Sie stets auf einen festen Stand und halten Sie das Gleichgewicht. Dies ermöglicht in unerwarteten Situationen eine bessere Kontrolle über das Elektrowerkzeug. ◾ Tragen Sie angemessene Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihr Haar, Ihre Kleidung und Handschuhe von den beweglichen Teilen fern. Weite Kleidung, Schmuck oder langes Haar können sich in den beweglichen Teilen verfangen. ◾ If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust devices can reduce dust-related hazards. ◾ Lassen Sie sich nicht durch die aufgrund häufiger Benutzung entstandene Vertrautheit mit Werkzeugen dazu verleiten, unachtsam zu werden und die für Werkzeuge geltenden Sicherheitsgrundsätze zu ignorieren. Eine fahrlässige Handlung kann bereits im Bruchteil einer Sekunde zu schweren Verletzungen führen.

GEBRAUCH UND PFLEGE DES ELEKTROWERKZEUGS

◾ Üben Sie keinen übermäßigen Druck auf das Elektrowerkzeug aus. Verwenden Sie ein geeignetes Elektrowerkzeug für die jeweiligen Arbeiten. Durch das passende Elektrowerkzeug lassen sich die Arbeiten besser und sicherer in dem jeweils vorgesehenen Tempo erledigen. ◾ Verwenden Sie das Elektrowerkzeug nicht, wenn es sich mit dem Schalter weder ein- noch ausschalten lässt. Ein Elektrowerkzeug, das sich über den Schalter nicht betätigen lässt, ist gefährlich und muss repariert werden. ◾ Entfernen Sie den Akku, sofern abnehmbar, von dem Elektrowerkzeug und/oder deaktivieren Sie den Akku mit eventuell vorhandenen Vorrichtungen, bevor Sie eingeklemmtes Schnittgut entfernen, Einstellungen vornehmen, Zubehör auswechseln, das Elektrowerkzeug reinigen oder lagern. Durch entsprechende Sicherheitsvorkehrungen verringert sich die Gefahr eines versehentlichen Geräteanlaufs. ◾ Bewahren Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und verbieten Sie Personen die Gerätebenutzung, die das Elektrowerkzeug oder diese Anweisungen nicht kennen. In den Händen nicht eingewiesener Benutzer stellen Elektrowerkzeuge eine große Gefahr dar.15BODENFRÄSE-AUFSATZ — BBA2100

◾ Warten Sie Elektrowerkzeuge und Zubehörteile. Achten Sie auf falsch ausgerichtete oder fest sitzende bewegliche Teile, Bruchstellen und sonstige Umstände, die die Funktion des Elektrowerkzeuges beeinträchtigen können. Lassen Sie beschädigte Elektrowerkzeuge reparieren, bevor Sie sie wieder einsetzen. Viele Unfälle entstehen durch schlecht gewartete Elektrowerkzeuge und Zubehörteile. ◾ Halten Sie Schneidwerkzeuge scharf und sauber. Sachgemäß gewartete Schneidwerkzeuge mit scharfen Schneiden neigen weniger zum Festfahren und sind leichter zu kontrollieren. ◾ Benutzen Sie das Elektrowerkzeug, Zubehör, Bits usw. gemäß diesen Anweisungen und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für Aufgaben, die von seinem bestimmungsgemäßen Zweck abweichen, können zu gefährlichen Situationen führen. ◾ Halten Sie die Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen beeinträchtigen die sichere Handhabung des Werkzeugs und führen in unerwarteten Situationen zum Verlust der Kontrolle über das Werkzeug.

BENUTZUNG UND PFLEGE VON AKKUGERÄTEN

◾ Laden Sie den Akku nur mit dem vom Hersteller vorgegebenen Ladegerät auf. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei der Benutzung eines anderen Akkus zu einer Brandgefahr werden. ◾ Benutzen Sie für die Elektrowerkzeuge nur die jeweils zugehörigen Akkus. Durch die Verwendung anderer Akkus besteht Verletzungs- und Brandgefahr. ◾ Wenn der Akku nicht benutzt wird, halten Sie ihn von anderen metallischen Gegenständen fern, wie etwa Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder anderen kleinen Metallgegenständen, die eine Verbindung zwischen den Polen herstellen können. Das Kurzschließen der Pole kann Verbrennungen oder Brände verursachen. ◾ Bei unsachgemäßer Anwendung kann Flüssigkeit aus dem Akku austreten; Kontakt vermeiden. Falls Sie versehentlich mit Akkusäure in Berührung gekommen sind, spülen Sie mit Wasser. Falls Akkusäure in die Augen geraten ist, suchen Sie zudem einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann Reizungen oder Verätzungen verursachen. ◾ Benutzen Sie keinen Akku oder ein Werkzeug, das beschädigt oder umgebaut wurde. Beschädigte oder umgebaute Akkus können sich unvorhergesehen verhalten, wodurch möglicherweise ein Brand, eine Explosion oder Verletzung verursacht wird. ◾ Akkus oder Werkzeuge vor Feuer oder extremen Temperaturen schützen. Brände oder Temperaturen über 100 °C können eine Explosion verursachen. ◾ Befolgen Sie alle Ladeanweisungen und laden Sie den Akku oder das Werkzeug nicht außerhalb des Temperaturbereichs auf, der in der Anleitung angegebenen ist. Das unsachgemäße Aufladen oder Laden außerhalb des angegebenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen. SONSTIGE SICHERHEITSHINWEISE Schulung ◾ Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienelementen und der richtigen Handhabung des Gerätes vertraut. ◾ Kindern sowie allen Personen, denen die vorliegenden Anweisungen nicht bekannt sind, muss die Nutzung des Geräts untersagt werden. Für das Mindestalter des Benutzers gelten unter Umständen örtliche Vorschriften. ◾ Betreiben Sie die Bodenfräse nie, solange sich noch Personen, insbesondere Kinder oder Haustiere in der Nähe aufhalten. ◾ Beachten Sie, dass für Unfälle, Personen- oder Sachschäden Dritter der Bediener oder Nutzer des Geräts verantwortlich ist. Vorbereitung ◾ Tragen Sie bei der Arbeit immer festes Schuhwerk und lange Hosen. Setzen Sie das Gerät nicht Betrieb, wenn Sie barfuß sind oder offene Sandalen tragen. ◾ Untersuchen Sie gründlich den Bereich, in dem Sie das Gerät einsetzen möchten, und entfernen Sie alle Fremdkörper, die von der Maschine weggeschleudert werden können. ◾ Kontrollieren Sie das Gerät optisch vor jeder Inbetriebnahme auf Abnutzung oder Beschädigung. Tauschen Sie abgenutzte oder beschädigte Elemente und Schrauben immer komplett im Satz aus, um die Auswuchtung beizubehalten. Bedienung ◾ Nutzen Sie das Gerät nicht in engen Räumen, wo sich gefährliche Kohlenmonoxiddämpfe sammeln können. ◾ Arbeiten Sie nur bei Tageslicht oder gutem künstlichem Licht. ◾ An Hängen immer auf einen festen Stand achten. ◾ Rennen Sie nicht mit der Maschine, sondern gehen Sie.16 BODENFRÄSE-AUFSATZ — BBA2100

◾ Arbeiten Sie bei einer Fräse auf Rädern immer quer zum Hang und niemals auf- und abwärts. ◾ Seien Sie besonders vorsichtig, wenn Sie an Hängen die Richtung ändern. ◾ Arbeiten Sie nicht an übermäßig steilen Hängen. ◾ Seien Sie besonders vorsichtig, wenn Sie rückwärts gehen oder das Gerät zu sich heran ziehen. ◾ Ändern Sie die Drehzahleinstellungen des Motors nicht und überdrehen Sie den Motor nicht. ◾ Starten Sie den Motor immer achtsam nach Herstelleranleitung. Die Füße müssen stets den Sicherheitsabstand einhalten. ◾ Bringen Sie Hände oder Füße nicht in die Nähe oder unter die rotierenden Teile. ◾ Tragen oder heben Sie das Gerät niemals an, während der Motor läuft. BENUTZUNG AN EINEM HANG: Hänge sind eine der Hauptursachen für Unfälle durch Ausrutschen und Stürzen, die zu schweren Verletzungen führen können. An Hängen immer auf einen festen Stand achten. Die Arbeit an Hängen erfordert besondere Vor-sicht. Wenn Sie ein ungutes Gefühl an einem Hang haben, bearbeiten Sie ihn nicht. ◾ Achten Sie auf Löcher, Furchen, Steine, verdeckte Gegenstände oder Bodenwellen, die Sie zum Ausrutschen oder Stolpern bringen können. Hindernisse können von hohem Gras verdeckt werden.. REPARATUREN ◾ Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachkraft und nur unter Verwendung identischer Ersatzteile reparieren. Nur so kann für die Sicherheit des Elektrowerkzeugs gesorgt werden. ◾ Reparieren Sie unter keinen Umständen beschädigte Akkus. Die Reparatur von Akkus sollte ausschließlich von dem Hersteller oder autorisierten Reparaturwerkstätten vorgenommen werden. WARNUNG: Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die diesem Elektrowerkzeug beiliegen. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen. Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf. ◾ Nur mit akkus und ladegeräten verwenden, die in abb. A aufgeführt sind.

HEBEN SIE DIESE ANLEITUNG AUF

TECHNISCHE DATEN Frästrommeldurchmesser 250mmFrässchneise 560mmEmpfohlene Betriebstemperatur -15°C -40°CEmpfohlene Lagertemperatur -20°C-70°CGewicht (einschließlich Schutzhaube) 5,05 kgGemessener Schallleistungspegel L 91,4 dB(A)K=2,02 dB(A)Schalldruckpegel am Ohr des Bedie-ners L 82,8 dB(A)K=2,5 dB(A)Garantierter Schallleistungspegel L (gemessen nach 2000/14/EC)93 dB(A)Vibrationswert a Vorderer Haltegriff0,46 m/s

◾ Die obigen Kennwerte wurden an einem Kombimotor vom Typ PH1400E getestet und gemessen. ◾ Der angegebene Vibrationsgesamtwert wurde nach einem Standard-Prüfverfahren gemessen und kann zum Vergleich mit einem anderen Werkzeug herangezogen werden. ◾ Der angegebene Vibrationsgesamtwert kann auch zur vorläufigen Risikobewertung herangezogen werden. HINWEIS: Die beim Einsatz des Elektrowerkzeugs entstehenden Istvibrationen können von dem angegebenen Wert abweichen. Zum Schutz des Benutzers sollten Handschuhe und ein Gehörschutz während des Geräteeinsatzes getragen werden. PACKLISTE BEZEICHNUNG DES TEILS MENGEBodenfräse-Aufsatz Fräser Antriebsachse Schutzhaube (mit Schraube) Innensechskantschlüssel Steckbolzen Schnellverschluss Bedienungsanleitung

BESCHREIBUNG AUFBAU DES BODENFRÄSE-AUFSATZES (Abb. A)

2. Schaft des Bodenfräse-Aufsatzes

7. Innensechskantschlüssel

MONTAGE WARNUNG: Wenn irgendwelche Teile beschädigt sind oder fehlen, verwenden Sie das Produkt nicht, bis alle Teile ersetzt worden sind. Die Verwendung dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG: Versuchen Sie nicht, dieses Produkt zu verändern oder Zubehörteile zu verwenden, die für den Einsatz mit dieser Maschine nicht empfohlen werden. Jegliche Änderung oder falsche Anwendung dieses Geräts gilt als Zweckentfremdung und kann sehr riskant sein und zu möglichen schweren Körperverletzungen führen. WARNUNG: Um einen unbeabsichtigten Geräteanlauf zu verhindern, muss der Akkustecker immer zuerst aus dem Anschluss gezogen werden. WARNUNG: Die Bodenfräse erst nach vollständiger Montage mit dem Kombimotor verbinden. Die Nichtbeachtung dieser Anweisung kann zu einem unabsichtlichen Anlauf des Geräts und zu schweren Verletzungen führen. SCHUTZHAUBE MONTIEREN WARNUNG: Die Schutzhaube vor dem Anschließen des Bodenfräse-Aufsatzes an den Kombimotor montieren

1. Mit dem beiliegenden Innensechskantschlüssel (Abb. B)

die Schraube an der Schutzhaube abmontieren.

2. Den Bodenfräser am Schaft hochheben und die

Schutzkappe vom Schaft abnehmen.

3. Die Aussparung in der Schutzhaube mit dem Steg am

Schaftende fluchten lassen und die Haube auf den Schaft schieben, bis die Bohrungen in der Haube und im Schaft in der Flucht sind (Abb. C & D). Teilebezeichnung in Abb. C und D: C-1 Aussparung C-2 Steg D-1 Schraube

4. Zum Befestigen der Schutzhaube mit dem

beiliegenden Innensechskantschlüssel die Schraube im Uhrzeigersinn festziehen.

1. Die Antriebsachse auf die angetriebene Welle stecken

(Abb. E). Teilebezeichnung in Abb. E: E-1 Angetriebene Welle E-2 Antriebsachse

2. Um die Antriebsachse an der angetriebenen Welle zu

befestigen, den Schnellverschluss in die Aufnahme einführen. HINWEIS: Der Schnellverschluss muss korrekt eingesetzt werden (Abb. F). Teilebezeichnung in Abb. F siehe unten: F-1 Schnellverschluss F-2 Aufnahme

3. Zum Montieren der anderen Antriebsachse dieselben

Schritte wiederholen.

4. Den Fräser auf die Antriebsachse schieben (Abb. G).

Teilebezeichnung in Abb. G unten: G-1 Fräser G-2 Antriebsachse

5. Zum Befestigen des Fräsers an der Antriebsachse

den Steckbolzen in die Aufnahme einführen (Abb. H). Teilebezeichnung in Abb. H siehe unten: H-1 Steckbolzen

6. Zum Montieren des anderen Fräsers dieselben Schritte

ANBRINGEN WARNUNG: Anbauwerkzeuge dürfen in keinem Fall bei laufendem Kombimotor oder mit eingesetztem Akku montiert oder eingestellt werden. Der Motor muss ausgeschaltet und der Akku abgenommen werden, da sonst die Gefahr schwerer Verletzungen besteht. Dieser Bodenfräse-Aufsatz ist für den Einsatz am EGO Kombimotor PH1400E vorgesehen.

1. Motor ausschalten und Akku abnehmen.

2. Die Flügelmutter an der Kupplung zum Kombimotor

3. Wenn die Schutzkappe auf dem Verbindungsschaft des Aufsatzes steckt, Kappe abnehmen und zur späteren Verwendung gut aufbewahren.Den Pfeil am Schaft des Bodenfräse-Aufsatzes mit dem Pfeil an der Kupplung fluchten lassen (Abb. I) und den Schaft der Bodenfräse in die Kupplung einführen, bis ein Klickgeräusch ertönt (Abb. J). Teilebezeichnung in Abb. I siehe unten:I-1 SchaftentriegelungI-2 Pfeil an der KupplungI-3 FlügelmutterI-4 Pfeil am AufsatzschaftI-5 Rote Linie Beschreibung der Teile in Abb. J siehe unten:J-1 Rote Linie4. Leicht am Schaft des Bodenfräse-Aufsatzes ziehen, um den festen Sitz in der Kupplung zu prüfen. Bei lockerem Sitz den Aufsatzschaft wieder zurückziehen und erneut einführen, bis das Klickgeräusch deutlich auf das feste Einrasten hinweist.5. Die Flügelmutter festziehen. WARNUNG: Vor dem Starten des Geräts prüfen, ob die Flügelmutter an der Kupplung fest angezogen ist. Um erhebliche Verletzungen zu vermeiden, sollte dies regelmäßig überprüft werden.

FRÄSERAUFSATZ VOM KOMBIMOTOR ABNEHMEN

1. Motor ausschalten und Akku abnehmen.2. Die Flügelmutter lösen.3. Die Schaftentriegelung gedrückt halten und den Schaft des Bodenfräse-Aufsatzes aus der Kupplung ziehen oder drehen, um den Aufsatz vom Kombimotor zu lösen. BEDIENUNG WARNUNG: Auch wenn Sie sich mit dem Gerät auskennen, sollten Sie sich nicht zu einer gewissen Nachlässigkeit verleiten lassen. Denken Sie daran, dass ein kurzer Moment der Unachtsamkeit zu ernsthaften Verletzungen führen kann. WARNUNG: Tragen Sie immer einen Augenschutz und einen Gehörschutz. Andernfalls besteht die Gefahr, dass Gegenstände in Ihre Augen geschleudert werden oder andere schwere Verletzungen auftreten. WARNUNG: Verwenden Sie keine Anbauwerkzeuge oder Zubehörteile, die nicht vom Hersteller dieses Produkts empfohlen worden sind. Der Gebrauch von nicht empfohlenen Aufsätzen oder Zubehör kann zu schweren Verletzungen führen. ANWENDUNGEN Das Produkt kann für folgende Zwecke eingesetzt werden: ◾ Flächen und Wege säubern, auch unebene Oberflächen mit Fugen. ◾ Fußwege/Beton-/Asphalteinfahrten, Gehwege und Höfe reinigen. WARNUNG: Tragen Sie geeignete Kleidung, um das Verletzungsrisiko bei der Benutzung dieses Geräts zu reduzieren. Tragen Sie keine weite Kleidung oder Schmuck. Tragen Sie Augenschutz. Tragen Sie eine robuste lange Hose, Stiefel und Handschuhe. Tragen Sie keine kurze Hose oder Sandalen und gehen Sie nicht barfuß. Wenn der Untergrund trocken gereinigt werden soll, die Fläche mit Wasser einsprühen, um die Staubentwicklung zu verringern.Immer mit der Bodenfräse voraus arbeiten. Die Bodenfräse mit der einen Hand am hinteren Griff und mit der anderen Hand am vorderen Haltegriff festhalten. Das Werkzeug beim Betrieb mit beiden Händen gut festhalten.Die Bodenfräse in einem flachen Winkel halten und führen. Ist der Winkel beim Führen der Bodenfräse zu spitz, neigt das Gerät dazu, den Bediener zurückzustoßen. Den festen Griff nicht nachlassen und mit beiden Beinen das Gleichgewicht halten (Abb. K). Umhergeschleudertes Material kann den Benutzer oder Umstehende verletzen. Um die Verletzungsgefahr zu reduzieren, ist es wichtig, die folgenden Vorsichtsmaßnahmen zu befolgen: ◾ Beim Fräsen den Aufsatz immer mit beiden Händen festhalten. An beiden Griffen gut festhalten. ◾ Zuerst die Bodenfräse in den Arbeitsbereich transportieren. Erst danach das Gerät mit niedriger Geschwindigkeit starten. ◾ Um die Verletzungsgefahren durch Kontrollverlust zu mindern, den Fräseraufsatz in einem flachen Winkel halten und führen. Ist der Winkel beim Führen der Bodenfräse zu spitz, neigt das Gerät dazu, den Bediener zurückzustoßen. Vor jedem Gebrauch auf beschädigte/abgenutzte Teile prüfen Den Fräser, die Schutzhaube, den vorderen Haltegriff und die Antriebsachse überprüfen. Eventuell gerissene, verzogene, verbogene oder anders beschädigte Teile austauschen.19BODENFRÄSE-AUFSATZ — BBA2100

Die Bodenfräse nach jedem Gebrauch reinigen Anweisungen zum Reinigen stehen im Kapitel Wartung.

WERKZEUG STARTEN/STOPPEN

Siehe das Kapitel „STARTEN/STOPPEN DES KOMBIMOTORS“ in der Betriebsanleitung des Kombimotors PH1400E. WARTUNG WARNUNG: Bei der Wartung nur identische Ersatzteile verwenden. Die Verwendung anderer Teile kann Unfälle und Schäden am Gerät hervorrufen. Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen nur von qualifizierten Servicetechnikern durchgeführt werden. WARNUNG: Akkubetriebene Werkzeuge müssen nicht an eine Steckdose angeschlossen werden; sie sind daher immer einsatzbereit. Um schwere Verletzungen zu vermeiden, seien Sie beim Warten, Reparieren oder Auswechseln des Schneidaufsatzes oder anderer Aufsätze besonders vorsichtig und treffen Sie besondere Sicherheitsvorkehrungen. WARNUNG: Um ernsthafte Verletzungen zu vermeiden, muss der Akku vom Kombimotor abgenommen werden. Anschließend warten, bis die Fräser zum Stillstand gekommen sind, bevor das Gerät gewartet oder gereinigt wird oder ein Geräteaufsatz getauscht wird. ALLGEMEINE WARTUNG WARNUNG: Immer darauf achten, dass keine Bremsflüssigkeit, Benzin, Mineralöl-Erzeugnisse, durchdringende Öle usw. mit den Kunststoffteilen in Berührung kommen. Die Chemikalien können die Kunststoffe angreifen, mechanisch schwächen oder zerstören, was zu schweren Verletzungen führen kann. WARNUNG: Beim Reinigen der Bodenfräse NICHT in Wasser oder andere Flüssigkeiten tauchen. Das Gerät nicht mit einem Hochdruckreiniger reinigen. Der harte Wasserstrahl kann Teile des Geräts beschädigen.

WARTUNG DER BODENFRÄSE

◾ Die Bodenfräse regelmäßig reinigen. ◾ Wenn Fräser aufgrund von Abnutzung ausgetauscht werden müssen, immer beide Fräser tauschen, um eine optimale Leistung zu erhalten.Alle Wartungsarbeiten an der Bodenfräse, die nicht ausdrücklich in diesen Wartungsanweisungen genannt werden, sollten von autorisiertem Kundendienstpersonal ausgeführt werden.

WARNUNG: Nach längerem Gebrauch kann ein beschädigter Fräser in viele Teile zerbrechen und zu einem gefährlichen Projektil werden. Umhergeschleuderte Gegenstände können schwere Verletzungen verursachen. Regelmäßig überprüfen, die Bodenfräse nicht mit abgenutzten oder beschädigten Teilen einsetzen. Zum Abnehmen (Abb. L) 1. Den Steckbolzen aus der Antriebsachse ziehen.2. Den Fräser mitsamt Schutzhaube von der Antriebsachse abziehen.3. Wenn die Antriebsachse beschädigt ist, den Schnellverschluss aus der Bohrung der Antriebsachse ziehen und die Antriebsachse von der angetriebenen Welle abziehen (Abb. M).4. Wenn die Abdeckplatte beschädigt ist, von der Bodenfräse abmontieren und auswechseln.5. Zum Abmontieren des anderen Fräsers dieselben Schritte wiederholen. Teilebezeichnung in Abb. L siehe unten:L-1 Angetriebene Welle L-4 SteckbolzenL-2 Schnellverschluss L-5 AbdeckplatteL-3 Fräser L-6 Antriebsachse Zum Montieren 1. Die Antriebsachse in die angetriebene Welle einsetzen und den Schnellverschluss in die Bohrung der Antriebsachse einsetzen (siehe Abb. F).2. Den Steg an der Abdeckplatte mit der Öffnung am Fräser fluchten lassen und die Abdeckplatte montieren (Abb. N). Teilebezeichnung in Abb. N siehe unten:N-1 BohrungN-2 Steg3. Den Fräser auf die Antriebsachse schieben (siehe Abb. G).4. Den Steckbolzen in die Öffnung am Ende der Antriebsachse einführen und flach umbiegen.5. Zum Montieren des anderen Fräsers dieselben Schritte wiederholen. WARNUNG: Immer beide Fräser gleichzeitig auswechseln.20 BODENFRÄSE-AUFSATZ — BBA2100

◾ Akku abnehmen. ◾ Wurzelstücke, Erdklumpen oder Pflanzenteile von den Fräsern, der Schutzhaube oder dem Getriebe entfernen. Für eine gründliche Reinigung die Fräser und die Haube abmontieren und gründlich abwaschen. Ausführliche Schritte zum Auswechseln von Teilen stehen oben im Kapitel „FRÄSER AUSTAUSCHEN". ◾ Die Lüftungsöffnungen müssen frei von Blockaden gehalten werden.

AUFBEWAHREN DES GERÄTES

◾ Den Akku aus dem Werkzeug nehmen. ◾ Das Werkzeug gründlich reinigen und die Fräser überprüfen. ◾ Den Bodenfräse-Aufsatz vom Kombimotor abmontieren und den Aufsatzschaft mit der Schutzkappe verschließen, damit kein Schmutz in die Kupplung gerät. ◾ Das Gerät an einem trockenen, gut belüfteten Ort aufbewahren, der sich abschließen lässt oder hoch gelegen und für Kinder unerreichbar ist. Das Gerät nicht auf oder neben Düngemitteln, Benzin oder anderen Chemikalien abstellen. Schutz der Umwelt Elektrogeräte, Ladegeräte und Batterien/ Akkus dürfen nicht im Hausmüll entsorgt werden! Im Einklang mit der eu- ropäischen Richtlinie 2012/19/EG müssen elektrische und elektronische Altgeräte separat gesammelt werden. Dasselbe gilt auch für defekte oder verbrauchte Akkus/Batterien nach der europäischen Richtlinie 2006/66/EG. Wenn elektrische Geräte auf Deponien oder Schutthalden entsorgt werden, können gefährliche Stoffe in das Grundwasser sickern und in die Nahrungskette gelangen. Dadurch werden Ihre Gesundheit und Ihr Wohlbefinden beeinträchtigt.21BODENFRÄSE-AUFSATZ — BBA2100

Bodenfräse lässt sich nicht starten. ◾ Der Akku ist nicht richtig am Kombimotor angebracht. ◾ Akku in den Kombimotor einsetzen. ◾ Kein elektrischer Kontakt zwischen Kombimotor und Akku. ◾ Akku abnehmen, Kontakte überprüfen und so wieder einsetzen, dass er fest einrastet. ◾ Der Akku ist leer. ◾ Akku mit dem in dieser Anleitung genannten EGO-Ladegerät aufladen. ◾ Der Hebel zum Entriegeln und der Auslöser wurden nicht gleichzeitig am Kombimotor gedrückt. ◾ Hebel zum Entriegeln gedrückt halten und dann den Auslöser drücken, um das Werkzeug einzuschalten. ◾ Gerät startet trotzdem nicht. ◾ Wenden Sie sich an den EGO- Kundendienst.Bodenfräse ist offen-sichtlich beschädigt. ◾ Ungewöhnliche Schäden beim Transport oder Einsatz. ◾ Wenden Sie sich an den EGO- Kundendienst.Bodenfräse stellt plöt-zlich den Betrieb ein. ◾ Der Motor ist überlastet. ◾ Der Motor läuft wieder an, nachdem sich die Belastung verringert hat. Beim Dauereinsatz muss die Belastung der Bodenfräse verringert werden. ◾ Akku oder Kombimotor sind zu heiß. ◾ Den Akku bzw. Kombimotor unter 67°C abkühlen lassen. ◾ Akku ist nicht mit dem Werkzeug verbunden. ◾ Akku wieder anbringen. ◾ Der Akku ist leer. ◾ Akku mit dem in dieser Anleitung genannten EGO-Ladegerät aufladen. ◾ Gerät startet trotzdem nicht. ◾ Wenden Sie sich an den EGO- Kundendienst. GARANTIE EGO-GARANTIEBEDINGUNGEN Sämtliche EGO Garantiebedingungen finden Sie auf der Website egopowerplus.com.ACCESSOIRE ROULEAU BROSSE — BBA210022
