BBA2100 - Daudzfunkcionālie rīki EGO - Bezmaksas lietošanas instrukcija

Zīmols	EGO
Modelis	BBA2100
Produkta veids	Piederumu suku rullis daudzfunkcionālam instrumentam
Galvenais lietojums	Celu, terašu, betona/asfalta virsmu, pagalmu tīrīšana
Bungas diametrs	250 mm
Tīrīšanas platums	560 mm
Svars (ar korpusu)	5,05 kg
Barošana	EGO PH1400E motora bloks (litija jonu akumulators nav iekļauts)
Garantētais akustiskās jaudas līmenis	93 dB(A)
Skaņas spiediena līmenis (pie auss)	82,8 dB(A)
Vibrācijas līmenis (priekšējais rokturis)	0,46 m/s² (K=1,5 m/s²)
Vibrācijas līmenis (aizmugurējais rokturis)	1,43 m/s² (K=1,5 m/s²)
Ieteicamā darba temperatūra	-15°C līdz 40°C
Ieteicamā uzglabāšanas temperatūra	-20°C līdz 70°C
Iepakojuma saturs	Piederumu suku rullis, 2 suku rulli, 2 motora asis, korpuss, Allen atslēga, 2 sakabes tapas, 2 fiksācijas tapas, lietošanas instrukcija
Suku materiāls	Nav norādīts (rotējošas sukas)
Saderība	EGO PH1400E motora bloks
Drošība	Valkāt acu, dzirdes aizsardzību, cimdus, drošības apavus; turēt citus cilvēkus tālumā
Apkope	Tīrīt pēc katras lietošanas; nomainīt abus suku rullus vienlaikus, ja tie ir nolietoti
Garantija	Skatīt egopowerplus.com par nosacījumiem

Bieži uzdotie jautājumi - BBA2100 EGO

Kā piestiprināt suku rulli motora blokam?

Pārliecinieties, ka motors ir izslēgts un akumulators ir izņemts. Atskrūvējiet savienotāja spārnuzgriezni, izlīdziniet bultiņas uz piederuma un savienotāja vārpstas, tad bīdiet līdz klikšķim. Pievelciet spārnuzgriezni.

Kādi drošības pasākumi jāveic pirms instrumenta lietošanas?

Vienmēr valkājiet acu un dzirdes aizsardzību. Izmantojiet neslīdošus cimdus un drošības apavus. Turiet bērnus un dzīvniekus drošā attālumā. Pilnībā izlasiet lietošanas instrukciju.

Kādas virsmas var tīrīt ar šo piederumu?

Tas ir paredzēts celiņu, terašu, betona, asfalta un pagalmu tīrīšanai. Tas ir efektīvs uz nelīdzenām un šuvju virsmām.

Kā nomainīt suku rullus?

Izņemiet akumulatoru. Izņemiet sakabes tapu un motora asi. Izvelciet ruli no ass. Uzstādiet jauno ruli, izlīdzinot aizsargplāksnes ribas ar ruļa atveri. Nostipriniet ar tapu. Vienmēr nomainiet abus rullus vienlaikus.

Ko darīt, ja suku rullis neieslēdzas?

Pārbaudiet, vai akumulators ir pareizi ievietots un uzlādēts. Pārliecinieties, ka kontakti ir tīri. Turiet nospiestu atbloķēšanas sviru, vienlaikus nospiežot sprūdu. Ja problēma joprojām pastāv, sazinieties ar EGO klientu apkalpošanas dienestu.

Vai instrumentu var izmantot lietū?

Nē, neizmantojiet instrumentu lietū un nepakļaujiet to ūdenim. Uz produkta ir simbols 'nepakļaut lietum'.

Kā tīrīt un apkopt piederumu?

Izņemiet akumulatoru. Noņemiet gružus no ruļļiem, korpusa un pārnesumkārbas. Ja nepieciešams, demontējiet rullus dziļai tīrīšanai. Neiegremdējiet instrumentu ūdenī un neizmantojiet augstspiediena tīrītāju.

Kāda ir ieteicamā darba temperatūra?

Instrumentu jāizmanto temperatūrā no -15°C līdz 40°C. Ieteicamā uzglabāšanas temperatūra ir no -20°C līdz 70°C.

Vai ar šo piederumu var izmantot ne-EGO detaļas?

Nē, izmantojiet tikai ražotāja ieteiktās rezerves daļas. Neapstiprinātu detaļu izmantošana var izraisīt nopietnus ievainojumus un anulēt garantiju.

Kā uzglabāt instrumentu pēc lietošanas?

Izņemiet akumulatoru. Rūpīgi notīriet instrumentu. Noņemiet piederumu no motora bloka un uzlieciet uzgaļu uz roktura, lai novērstu netīrumu iekļūšanu. Uzglabājiet sausā, slēdzamā vietā, bērniem nepieejamā vietā.

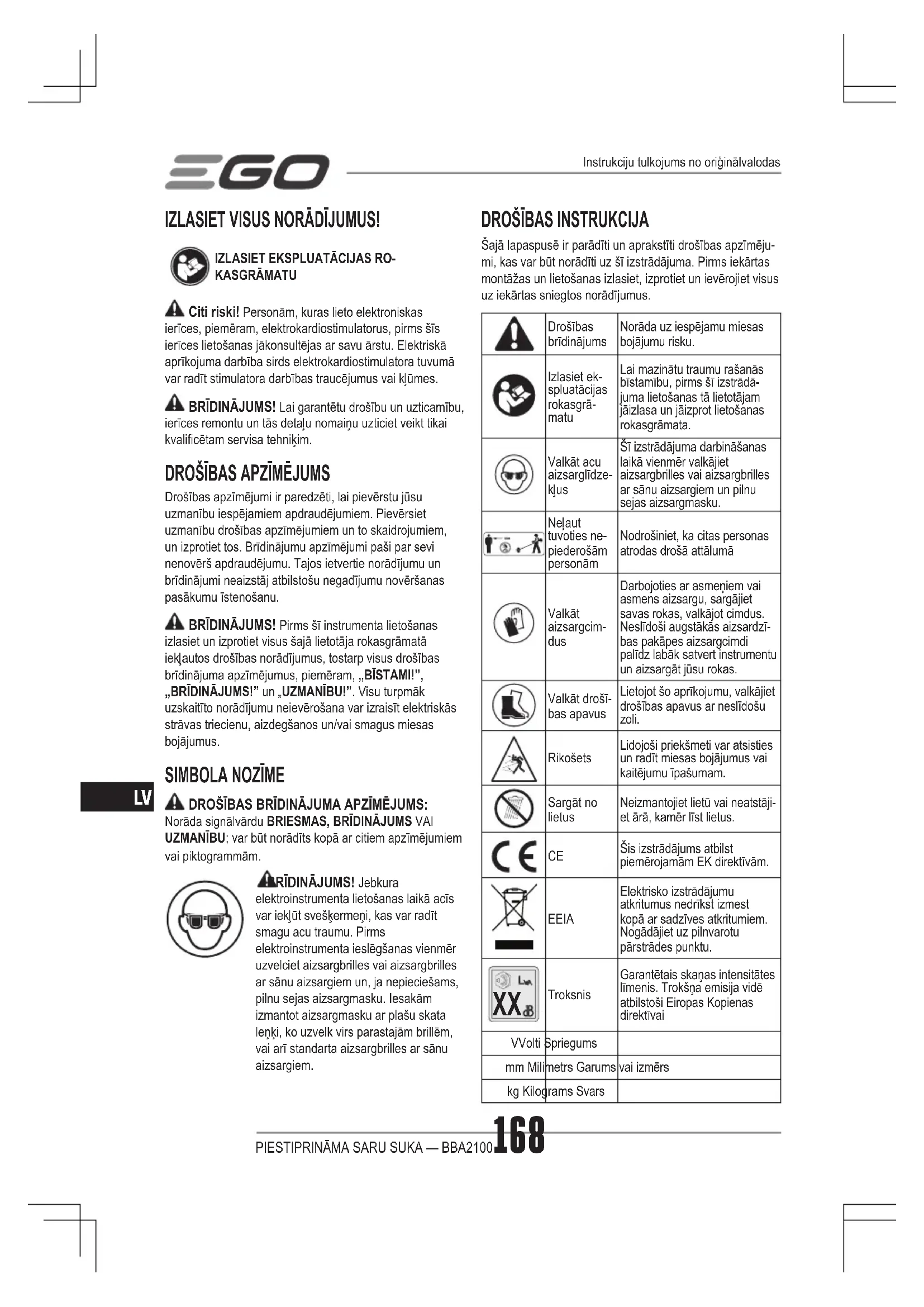

LIETOŠANAS INSTRUKCIJA BBA2100 EGO

Citi riski! Personām, kuras lieto elektroniskas ierīces, piemēram, elektrokardiostimulatorus, pirms šīs ierīces lietošanas jākonsultējas ar savu ārstu. Elektriskā aprīkojuma darbība sirds elektrokardiostimulatora tuvumā var radīt stimulatora darbības traucējumus vai klūmes.

⚠ BRĪDINĀJUMS! Lai garantētu drošību un uzticamību, ierīces remontu un tās detaļu nomainņu uzticiet veikt tikai kvalificētam servisa tehniķim.

DROŠĪBAS APZĪMĒJUMS

Drošības apzīmējumi ir paredzēti, lai pievērstu jūsu uzmanību iespējamiem apdraudējumiem. Pievērsiet uzmanību drošības apzīmējumiem un to skaidrojumiem, un izprotiet tos. Brīdinājumu apzīmējumi paši par sevi nenovērš apdraudējumu. Tajos ietvertie norādījumu un brīdinājumi neaizstāj atbilstošu negadījumu novēršanas pasākumu īstenošanu.

⚠ BRĪDINĀJUMS! Pirms šī instrumenta lietošanas izlasiet un izprotiet visus šajā lietotāja rokasgrāmatā iekļautos drošības norādījumus, tostarp visus drošības brīdinājuma apzīmējumus, piemēram, „BĪSTAMI!”, „BRĪDINĀJUMS!” un „UZMANĪBU!”. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai smagus miesas bojājumus.

SIMBOLA NOZIME

DROŠĪBAS BRĪDINĀJUMA APZĪMĒJUMS:

Norāda signālvārdu BRIESMAS, BRĪDINĀJUMS VAI UZMANĪBU; var būt norādīts kopā ar citiem apzīmējumiem vai piktogrammām.

ARIDINAJUMS! Jebkura elektroinstrumenta lietošanas laikā acīs var iekļūt svešķermeņi, kas var radīt smagu acu traumu. Pirms elektroinstrumenta ieslēgšanas vienmēr uzvelciet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un, ja nepieciešams, pilnu sejas aizsargmasku. lesakām izmantot aizsargmasku ar plašu skata leņķi, ko uzvelk virs parastajām brillēm, vai arī standarta aizsargbrilles ar sānu aizsargiem.

DROŠĪBAS INSTRUKCIJA

Šajā lapaspusē ir parādīti un aprakstīti drošības apzīmējumi, kas var būt norādīti uz šī izstrādājuma. Pirms iekārtas montāžas un lietošanas izlasiet, izprotiet un ievērojiet visus uz iekārtas sniegtos norādījumus.

	Drošības brīdinājums	Norāda uz iespējamu miesas bojājumu risku.
	Izlasiet ek-spluatācijas rokasgrā-matu	Lai mazinātu traumu rašanās bīstamību, pirms šī izstrādā-juma lietošanas tā lietotājam jāizlasa un jāizprot lietošanas rokasgrāmata.
	Valkāt acu aizsarglīdze-klus	Šī izstrādājuma darbināšanas laikā vienmēr valkājieta iizsargbrilles vai aizsargbrilles ar sānu aizsargiem un pilnusejas aizsargmasku.
	Neļaut tuvoties ne-piederošām personām	Nodrošiniet, ka citas personas atrodas drošā attālumā
	Valkātaizsargcim-dus	Darbojoties ar asmeņiem vai asmens aizsargu, sargājiet savas rokas, valkājot cimdus.Neslīdoši augstākās aizsardzī-bas pakāpes aizsargcimdi palīdz labāk satvert instrumentu un aizsargāt jūsu rokas.
	Valkāt drošī-bas apavus	Lietojot šo aprīkojumu, valkājiet drošības apavus ar neslīdošu zoli.
	Rikošets	Lidojoši priekšmeti var atsisties un radīt miesas bojājumus vai kaitējumu īpašumam.
	Sargāt no lietus	Neizmantojiet lietū vai neatstāji-et ārā, kamēr līst lietus.
	CE	Šis izstrādājums atbilst piemērojamām EK direktīvām.
	EEIA	Elektrisko izstrādājumu atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem.Nogādājiet uz pilnvarotupārstrādes punktu.
	Troksnis	Garantētais skaņas intensitātes līmenis. Trokšņa emisija vidē atbilstoši Eiropas Kopienas direktīvai
VVolti	Spriegums
mm Mili	metrs Garums	vai izmērs
kg Kilograms Svars

VISPÄRËJIE ELEKTROINSTRUMENTA DROŠIBAS BRİDINÄJUMI

⚠ BRĪDINĀJUMS! Izlasiet visus ar šo elektroinstrumentu saistītos drošības brīdinājumus, norādījumus, specifikāciju un aplūkojiet attēlus. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai nopietnas traumas.

Saglabājiet visus brīdinājumus un instrukciju turpmākai atsaucei.

DROŠĪBA DARBA ZONĀ

■ Uzturiet darba zonu tīru un labi apgaismotu. Nesakārtotā un slikti apgaismotā darba zonā var notikt nelaimes gadījumi.
■ Nedarbiniet elektroinstrumentu sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai puteklju klātbūtnē. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt putekljus vai izgarojumu tvaikus.
■ Nelaujiet bērniem un klātesošajiem atrasties elektroinstrumenta tuvumā, kamēr tas darbojas. Apjukuma brīdī jūs varat zaudēt vadību pār instrumentu.

ELEKTRODROŠIBA

Sargājiet elektroinstrumentus no lietus vai mitruma. Mitruma ieklūšana elektroinstrumentā palielina elektriskās strāvas trieciena risku.

PERSONĪGĀ DROŠĪBA

Darbinot elektroinstrumentu, esiet modri, pievërsiet uzmanību tam, ko jūs darāt, un rīkojieties ar to saprātīgi. Nelietojiet elektroinstrumentu, ja esat noguris, atrodaties apreibinošo vielu vai alkohola iedarbībā vai lietojat medikamentus. Pat viens mirklis neuzmanības elektroinstrumenta lietošanas laikā var klūt par cēloni nopietnām traumām.
■ Vienmēr lietojiet individuālos aizsarglīdzekļus. Ja tiek lietots darba specifikai atbilstošs aizsargaprīkojums, piemēram, acu aizsarglīdzekļi, maska ar putekļu filtru, neslīdoši darba apavi, ķivere vai austiņas, samazinās traumu gūšanas risks.
■ Novërsiet nejaušas ieslëgšanās iespëjamību. Pirms instrumenta pievienošanas strāvas avotam un/vai akumulatoram pārliecinieties, vai slēdzis atrodas izslēgtā stāvoklī. Pārnēsājot elektroinstrumentu ar pirkstu uz slēdža vai iedarbinot elektroinstrumentu, kas jau ir ieslēgtā stāvoklī, var notikt nelaimes gadījums.
■ Pirms elektroinstrumenta ieslēgšanas izņemiet visas noregulēšanas vai uzgriežņu atslēgas. Regulēšanas instruments vai atslēga, kas palikusi elektroinstrumenta rotējošās dalās, var izraisīt traumas.

■ Nepārvērtējiet savas spējas. leņemiet pareizu stāju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varēsiet labāk apvaldīt elektroinstrumentu negaidītās situācijās.
- Valkājiet atbilstošu apgērbu. Nevalkājiet valīgu apgērbu vai rotaslietas. Nelaujiet saviem matiem, apgērbam un cimdiem nonākt saskarē ar kustīgajām dalām. Valīgs apgērbs, rotaslietas vai gari mati var iekerties ierīces kustīgajās dalās.
■ Ja ierīces ir paredzētas savienošanai ar putekļu nosūkšanas un savākšanas iekārtām, pārliecinieties, vai tās ir pieslēgtas un tiek izmantotas pareizi. Putekļu savākšanas iekārtu izmantošana var samazināt ar putekļiem saistītos apdraudējumus.
Nepieļaujiet, ka instrumentu bieža lietošana varētu izraisīt neverīgu attieksmi darbā ar tiem, un neignorējiet ar instrumenta lietošanu saistītos drošības principus. Viens brīdis neuzmanības var izraisīt nopietnas traumas.

ELEKTROINSTRUMENTA LIETOŠANA UN APKOPE

■ Nespiediet elektroinstrumentu ar spēku. Lietojiet attiecīgajam darbam piemērotāko elektroinstrumentu. Piemērots elektroinstruments labāk un drošāk spēs izpildīt veicamo darbu, darbojoties tam paredzētajā ātrumā.

• Nelietojiet elektroinstrumentu, ja to nav iespējams ieslēgt un izslēgt ar slēdzi. Ja elektroinstrumentu nav iespējams ieslēgt un izslēgt ar slēdzi, tas ir bīstams, tāpēc nekavējoties jāsalabo.
• Pirms iestrēguša materiāla izņemšanas no asmeņiem, kā arī pirms elektroinstrumenta regulēšanas, papildierīču nomainīšanas, tīrīšanas vai novietošanas uzglabāšanā, izņemiet no elektroinstrumenta akumulatoru bloku, ja to var izdarīt. Šie drošības pasākumi palīdzēs izvairīties no nejaušas elektroinstrumenta ieslēgšanas.
  ■ Ja elektroinstrumenti kādu laiku netiek lietoti, uzglabājiet tos bērniem nepieejamā vietā un neļaujiet ar elektroinstrumentu darboties personām, kas instrumentu nepārzina vai nav izlasījušas šīs instrukcijas. Nemākulīgās rokās nonākuši elektroinstrumenti ir potenciāls briesmu avots.
  ■ Veiciet elektroinstrumentam un piederumiem apkopi. Pārbaudiet, vai ir pareizi uzstādītas kustīgās daļas un vai tās neķeras, un vai elektroinstrumenta daļām nav bojājumu, kas var negatīvi ietekmēt tā darbību. Bojāts elektroinstruments ir jāsalabo pirms nākamās lietošanas reizes. Daudzu negadījumu cēlonis ir sliktā stāvoklī esošu elektroinstrumentu un piederumu izmantošana.

三GO

■ Griezējinstrumentiem jābūt asiem un tīriem. Rūpīgi kopti griezējinstrumenti retāk iestrēgst un ir vieglāk vadāmi.

- Lietojiet elektroinstrumentu, tā piederumus un maināmos instrumentus, kā arī citus saistītos elementus atbilstoši šiem norādījumiem, ŋemot vērā darba apstāklus un veicamo uzdevumu. Elektroinstrumenta lietošana neparedzētiem mērķiem var radīt bīstamu situāciju.

■ Rokturiem un satveršanas dalâm jâbût sausiem, tîriem un uz tiem nedrîkst bût ella vai smërviela. Ja rokturi un satveršanas dalas ir mitras, tâs slîdês, un ar instrumentu vairs nebüs droši strādāt, kā arī apvaldīt neparedzētu apstākļu gadījumos.

AKUMULATORA LIETOŠANA UN APKOPE

Uzlādējiet ierīci tikai ar ražotāja noteikto lādētāju. Lādētājs, kas paredzēts lietošanai tikai ar viena veida akumulatoru bloku, var radīt aizdegšanās draudus, ja to izmanto kopā ar citu akumulatoru bloku.

■ Lietojiet elektroinstrumentus kopā tikai ar tiem paredzētiem akumulatoru blokiem. Jebkura cita akumulatoru bloka lietošana var radīt traumu gūšanas un aizdegšanās risku.

- Kad akumulatoru bloks netiek izmantots, neglabājiet to citu metāla priekšmetu, piemēram, papīra saspraužu, monētu, atslēgu, naglu, skrūvju vai citu sīku metāla priekšmetu, kas var veidot savienojumu starp spailēm, tuvumā. Akumulatora spailu īsslēgums var izraisīt aizdegšanos vai ugunsgrēku.

■ Nepareizas rīcības gadījumā no akumulatora var iztecēt šķidrums; izvairieties no saskares ar to. Ja tas nejauši nokļuvis uz ādas, noskalojiet ar ūdeni. Ja šķidrums iekļuvis acīs, nekavējoties meklējiet medicīnisko palīdzību. No akumulatora izkļuvušais šķidrums var izraisīt kairinājumu vai apdegumus.

- Nelietojiet bojātu vai pārveidotu akumulatoru bloku vai instrumentu. Bojātu vai pārveidotu akumulatoru izmantošana var radīt neparedzamus apstāklus, kas rada aizdegšanās, sprādziena vai traumas gūšanas draudus.

■ Nepakļaujiet akumulatoru bloku vai instrumentu uguns liesmu vai pārmērīgas temperatūras iedarbībai. Uguns liesmu iedarbība vai temperatūra vírs 100 °C var izraisīt sprādzienu.

- Izpildiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru bloku vai instrumentu ārpus instrukcijās norādītajām temperatūras vērtībām. Ja instruments tiek uzlādēts nepareizi vai tiek pārsniegtas instrukcijās norādītās uzlādēšanas temperatūras vērtības, akumulators var sabojāties un palielināt aizdegšanās risku.

CITI DROŠĪBAS BRĪDINĀJUMI

Apmācība

■ Rūpīgi izlasiet visus norādījumus. Iepazīstieties ar instrumenta vadības elementiem un pareizu lietošanu.
Nekādā gadījumā neļaujiet instrumentu lietot cilvēkiem, kas nav iepazinušies ar šiem norādījumiem, kā arī bērniem. Vietējie noteikumi var ierobežot instrumenta lietotāja vecumu.
■ Nekad nestrādājiet, ja darba zonas tuvumā atrodas cilvēki, it īpaši bērni vai dzīvnieki.
- Nemiet vērā, ka instrumenta lietotājs vai operators ir atbildīgs par negadījumiem vai apdraudējumiem, kas var rasties citiem cilvēkiem vai īpašumam.

Sagatavošanās

• Strādājot ar instrumentu, vienmēr valkājiet piemērotus apavus un garās bikses. Nestrādājiet ar instrumentu basām kājām vai sandalēs.
  ■ Apskatiet darba zonu, kurā strādāsiet ar instrumentu, un aizvāciet visus škēršlus, kurus instruments var atsviest atpakal.
• Pirms lietošanas vienmēr apskatiet elektroinstrumentu, lai konstatētu, vai nav nolietojusies vai sabojājusies kāda dāļa. Nomainiet visas bojātās dāļas un bultskrūves vienlaicīgi, lai netiktu izjaukts šo daļu nodiluma līdzsvars.

Lietošana

■ Nedarbiniet motoru slēgtā telpā, kur var sakrāties bīstamie oglekļa monoksīda dūmi.
■ Strādājiet tikai dienas laikā vai labā mākslīgajā apgaismojumā.
■ Vienmēr pārliecinieties, vai jums, atrodoties slīpumā, zem kājām ir drošs pamats.
■ Strādājot ar instrumentu ejiet, nekad neskrieniet.
■ lekārtām ar rotējošiem riteniem — strādājiet tikai škērsām pret slīpumu, bet nekad uz augšu un uz leju.
■ Esiet īpaši uzmanīgs(-a), kad maināt virzienu, atrodoties slīpumā.
■ Nestrādājiet pārāk lielā slīpumā.
■ Esiet īpaši piesardzīgs(-a), stumjot iekārtu atpakalgaitā, vai velkot to uz savu pusi.
■ Nemainiet motora apgriezienu skaita regulatora iestatijumus un nedarbiniet motoru ar pärak augstiem apgriezieniem.
■ ledarbiniet motoru uzmanīgi, atbilstoši ražotāja instrukcijām un raugiet, lai pēdas šajā laikā atrastos pietiekamā attālumā no instrumenta.

■ Neturiet plaukstas vai pēdas rotējošu daļu tuvumā vai zem tām.
■ Nekad neceliet un nenesiet instrumentu, kamēr darbojas motors.

DARBS SLIPUMÃ:

Nogāzes ir galvenais faktors, kas saistīts ar paslīdēšanas un paklupšanas negadījumiem, kas var novest pie smagu traumu gūšanas. Vienmēr pārliecinieties, vai jums, atrodoties slīpumā, zem kājām ir drošs pamats. Strādājot slīpumā ir nepieciešama papildus piesardzība. Ja jūtaties neomulīgi, strādājot nogāzēs, pārtrauciet darbu.

■ Uzmanieties no bedrēm, grambām, akmeniem, paslēptiem priekšmetiem vai izcilņiem, kuru dēļ varat paslīdēt vai paklupt. Garā zālē var atrasties škēršļi, kurus nevar saskatīt.

SERVISS

- Elektroinstrumenta remontdarbus drīkst veikt tikai kvalificēts speciālists, izmantojot tikai originālās rezerves daļas. Tādējādi tiks garantēts elektroinstrumenta lietošanas drošums.

Nekad neveiciet bojātam akumulatoru blokam remontdarbus pašrocīgi. Bojāta akumulatoru bloka remontdarbus drīkst veikt tikai ražotājs vai pilnvaroti servisa darbinieki.

BRĪDINĀJUMS! Izlasiet visus ar šo

elektroinstrumentu saistītos drošības brīdinājumus, norādījumus, specifikāciju un aplūkojiet attēlus. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai nopietnas traumas. Saglabājiet visus brīdinājumus un instrukciju turpmākai atsaucei.

■ Izmantojiet tikai A attēlā uzskaitītos akumulatora blokus un lādētājus.

SAGLABĀJIET ŠOS NORĀDĪJUMUS!

SPECIFIKĀCIJA

Sukas cilindra diamets	250 mm
Tīrīšanas darba platums	560 mm
leteicamā darba temperatūra	-15°C–40°C
leteicamā uzglabāšanas temperatūra	-20°C–70°C
Svars (kopā ar aizsargu)	5,05 kg
Izmērītais skaņas intensitātes līmenis L_WA	91,4 dB(A)K=2,02 dB(A)

Trokšņa spiediena līmenis pie lietotāja auss L_PA		82,8 dB(A)K=2,5 dB(A)
Garantētais skaņas intensitātes līmenis L_WA (izmērīts saskaņā ar 2000/14/EK)		93 dB(A)
Vibrācijas ietekmes novērtējums a_h	Priekšējais palīgrokturis	0,46 m/s ^2 K=1,5 m/s ^2
	Aizmugurējais rokturis	1,43 m/s ^2 K=1,5 m/s ^2

■ lepriekš minētie parametri ir pārbaudīti un izmērīti kopā ar instrumentgalvu PH1400E.
■ Norādītā vibrāciju kopējā vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi un var tikt izmantota, lai salīdzinātu vairākus instrumentus.
■ Deklarēto vibrāciju emisijas vērtību var arī lietot iepriekšējai vibrāciju iedarbības novērtēšanai.

PIEZIME! Vibraciju emisijas faktiskajā elektroinstrumenta darbināšanas laikā var atškirties no norādītās vērtības. Lai pasargātu operatoru, lietotājam jāvalkā cimdi un dzirdes aizsarglīdzekļi atbilstoši patiesajiem darba apstākļiem.

KOMPLEKTÄCIJA

DALAS NOSAUKUMS SKAITS
Piestiprināma saru suka 1
Sukas veltnis 2
Piedziņas ass 2
Aizsargs (ar bultskrūvi) 1
Seškanšu atslēga 1
Stiprinājuma tapa 2
Aizturtapa 2
Lietotāja rokasgrāmata 1

APRAKSTS

PÄRZINIET SAVU PIESTIPRINÄMO SARU SUKU (A att.)

1. Uzgalis
2. Piestiprināmās saru sukas vārpsta
3. Aizsargs
4. Sukas veltnis
5. Pärnesumkärba
6. Stiprinājuma tapa
7. Seškanšu atslēga

MONTĀŽA

⚠ BRĪDINĀJUMS! Ja kāda daļa ir bojāta vai trūkst, nedarbiniet šo izstrādājumu, kamēr nav nomainīta bojātā daļa. Darbinot šo izstrādājumu ar bojātām vai trūkstošām daļām, varat gūt smagus miesas bojājumus.
⚠ BRĪDINĀJUMS! Nemēģiniet pārveidot šo instrumentu vai izveidot piederumus, kas nav ieteicami lietošanai kopā ar šo instrumentu. Jebkādi šādi uzlabojumi vai pārveidojumi ir uzskatāmi par neatbilstošiem lietošanai un var radīt bīstamus apstāklus, kas var izraisīt nopietnus ievainojumus.
BRĪDINĀJUMS! Lai nepieļautu nejaušu instrumenta ieslēgšanos, kas var radīt smagas traumas, vienmēr izvelciet akumulatora spraudni no ligzdas, uzstādot daļas.
⚠ BRĪDINĀJUMS! Nesavienojet saru suku ar instrumentgalvu, kamēr montāža nav pilnībā pabeigta. Šo noteikumu neievērošanas rezultātā darbarīks var nejauši ieslēgties un izraisīt smagus miesas bojājumus.

AIZSARGA MONTĀŽA

⚠ BRĪDINĀJUMS! Uzstādiet aizsargu pirms piestiprināmās saru sukas pievienošanas instrumentgalvai.

1. Atskrūvējiet un izņemiet no aizsarga skrūvi ar komplektācijā iekļauto seškanšu atslēgu (B att.).
2. Paceliet piestiprināmās saru sukas vārpstu un nonemiet no tās uzgali.
3. Salāgojiet aizsarga rievu ar izcilni vārpstas galā, izvelciet aizsargu caur vārpstu, līdz sakrīt aizsargā un vārpstā esošie skrūvju caurumi (C un D att.).
   Zemāk norādīts C un D attēla detalju apraksts:

C-1	Rieva
C-2	Izcilnis
D-1	Bultskrūve

1. Lai stingrāk piestiprinātu aizsargu, izmantojiet komplektācijā iekļauto seškanšu atslēgu, ar kuru var pieskrūvēt bultskrūvi pulksteņrādītāja kustības virzienā.

SUKAS VELTNU MONTAŽA

1. Uzspiediet piedziņas asi uz piedziņas vārpstas (E att.). Zemāk norādīts E attēla detaļu apraksts:

E-1	Piedziņas vārpsta
E-2	Piedziņas ass

1. Lai piestiprinātu piedziņas asi pie piedziņas vārpstas, ievietojiet aizturtapu bloķēšanas atverē.

PIEZIME! Jābūt uzstādītai aizturtapai (F att.).

Zemāk norādīts F attēla detalu apraksts:

F-1	Aizturtapa
F-2	Blokešanas atvere

1. Otru piedziñas asi uzstāda tā pat kā pirmo.
2. Uzspiediet sukas veltni uz piedziñas ass (G att.).

Zemāk norādīts G attēla detalu apraksts:

G-1	Sukas veltnis
G-2	Piedziņas ass

1. Lai sukas veltni piestiprinātu pie piedziņas ass, ievietojiet stiprinājuma tapu galā esošajā caurumā (H att.).

Zemāk norādīts H attēla detalu apraksts:

H-1	Stiprinājuma tapa

1. Otru sukas veltni uzstāda tā pat kā pirmo.

SARU SUKAS PIESTIPRINĀŠANA INSTRUMENTGALVAI

⚠ BRĪDINĀJUMS! Nekad nepiestipriniet vai nesalāgojiet palīgierīci, kamēr darbojas instrumentgalva vai, ja tajā atrodas akumulators. Ja motors netiek apturēts un nav izņemts akumulators, jūs varat gūt smagus miesas bojājumus.

Šī piestiprināmā saru suka ir paredzēta lietošanai kopā ar EGO instrumentgalvu PH1400E

1. Apturiet motoru un iznemiet akumulatoru bloku.
2. Atskrūvējiet instrumentgalvas savienotājapskavas spārnuzgriezni.
3. Ja uzgalis ir piestiprināts pie palīgierīces vārpstas, noņemiet to un saglabājiet drošā vietā vēlākai lietošanai.

Salāgojiet bultiņu uz saru sukas vārpstas ar bultiņu uz savienotājapskavas (I att.) un iespiediet saru sukas vārpstu savienotājapskavā, līdz ir skaidri dzirdama „KLIKŠKA“ skaņa (J att.).

Zemāk norādīts I attēla detaļu apraksts:

I-1 Vārpstas atbrīvošanas poga

I-2 Bultīna uz savienotājapskavas

I-3 Spārnuzgrieznis

I-4 Bultīna uz palīgierīces vārpstas

I-5 Sarkanā līnija

Zemāk norādīts J attēla detalu apraksts:

J-1	Sarkanā līnija

1. Viegli pavelciet saru sukas vārpstu, lai pārbaudītu, vai tā ir stingri nofiksēta savienotājapskavā. Ja tas tā nav, pabīdiet saru sukas vārpstu uz priekšu un atpakal, līdz ir skaidri dzirdama „KLIKŠKA“ skaņa, kas norāda, ka tā ir nofiksējusies.
2. Pieskrūvējiet spārnuzgriezni.

⚠ BRĪDINĀJUMS! Pirms elektroinstrumenta iedarbināšanas pārliecinieties, vai spārnuzgrieznis uz savienotājapskavas ir pilnībā pieskrūvēts; lai izvairītos no nopietniem miesas bojājumiem, periodiski pārbaudiet, vai tas ir stingri pieskrūvēts.

PALİGIERİCES IZNEMŞANA NO INSTRUMENTGALVAS

1. Apturiet motoru un iznemiet akumulatoru bloku.
2. Atskrūvējiet spārnuzgriezni.
3. Nospiediet vārpstas atbrīvošanas pogu, pavelciet no savienotājapskavas vai pagrieziet saru sukas vārpstu, lai to izņemtu no instrumentgalvas.

EKSPLUATĀCIJA

⚠ BRĪDINĀJUMSI Saglabājiet modribu visu griezējinstrumenta lietošanas laiku. Neaizmirstiet, ka pat mirklis neuzmanības var izraisīt nopietnu traumu.
⚠ BRĪDINĀJUMS! Vienmēr valkājiet aizsargbrilles, kā arī dzirdes aizsarglīdzekļus. Šo noteikumu neievērošanas rezultātā acīs var nonākt svešķermeņi vai arī jūs varat gūt citas smagas traumas.
BRĪDINĀJUMS! Nelietojiet pierīces vai piederumus, ko nav ieteicis šī produkta ražotājs. Šādu neapstiprinātu palīgierīču vai piederumu lietošana var radīt nopietnus ievainojumus.

PIELIETOJUMS

Šo elektroinstrumentu var lietot tālāk norādītajam mērķim:

■ laukumu un celinu, tostarp nelidzeno virsmu un savienojuma vietu tirišanai;
■ ietvju/betona virsmu/asfalta piebraucamo celu, gājēju celinu un pagalmu tīrīšanai.

⚠️ BRĪDINĀJUMSI Ģērbieties atbilstīgi, lai mazinātu traumu rašanās draudus, lietojot šo instrumentu.

Nevalkājiet valīgu apgērbu vai rotaslietas. Valkājiet acu aizsardzības līdzekļus. Valkājiet izturīgas, garas bikses, apavus un cimdus. Nevalkājiet īsās bikses, sandales; nestaigājiet basām kājām.

Ja tīrāmā virsma ir sausa, uzsmidziniet ūdeni, lai samazinātu sakrājušos putekļu daudzumu.

Saru suku ir jāstumj virzienā uz priekšu. Turiet saru suku ar vienu roka uz aizmugurējā roktura, savukārt ar otru roku — uz priekšējā palīgroktura. ledarbināta saru suka ir jātur stingri ar abām rokām.

Turiet un strādājiet ar saru suku šaurā lenkī. Ja saru suku tur pārāk stāvā lenkī, tai sāk virzīties atpakal operatora virzienā.

Turiet saru suku stingri un saglabājiet līdzsvaru, stāvot uz abām kājām (K att.)

Izsviestie materiāli var nopietni savainot operatoru vai blakus stāvošu cilvēku. Lai samazinātu traumu risku, ir svarīgi veikt turpmāk norādītos piesardzības pasākumus.

■ Vienmēr darba laikā turiet saru suku ar abām rokām. Satveriet abus rokturus stingri.
■ Saru suka pirms iedarbināšanas ir jāpārvieto uz darba zonu un jāiedarbina ar zemāku ātrumu.
Lai mazinātu traumu gūšanas risku, kas rodas, zaudējot vadību pār elektroinstrumentu, turiet un virziet saru suku šaurā lenkī. Ja saru suku tur pārāk stāvā lenkī, tai sāk virzīties atpakal operatora virzienā.

Pirms katras lietošanas reizes pārbaudiet, vai nav bojātu/nodilušu daļu

Pārbaudiet sukas veltni, aizsargu, priekšējo rokturi un piedziņas asi, un nomainiet detaļas, ja tās ir saplaisājušas, saliekušās, salocījušās vai bojātas.

Iztīriet saru suku pēc katras lietošanas reizes

Tīrīšanas norādījumus skatīt sadalā „Apkope”.

ELEKTROINSTRUMENTA PALAIŠANA/APTURĒŠANA

Skatiet instrumentgalvas PH1400E lietotāja rokasgrāmatā sadalu „INSTRUMENTGALVAS PALAIŠANA/APTURĒŠANA”

APKOPE

⚠ BRĪDINĀJUMS! Veicot apkopi, izmantojiet tikai identiskas rezerves daļas. Jebkuru citu daļu izmantošana var radīt apdraudējumu vai instrumenta bojājumus. Lai garantētu drošu un uzticamu instrumenta darbību, visi remontdarbi jāveic kvalificētam servisa speciālistam.
⚠ BRĪDINĀJUMS! Ar akumulatoru darbināmiem instrumentiem nav jābūt pievienotiem strāvas avotam, tāpēc tie vienmēr ir gatavi darbam. Lai nepieļautu smagas traumas, apkopes un remontdarbu laikā, kā arī griezējierīces vai citu piederumu maiņas laikā veiciet papildu piesardzības pasākumus un esiet uzmanīgs.
⚠ BRĪDINĀJUMS! Lai nepieļautu smagas traumas, apkopes un remontdarbu laikā, kā arī griezējierīces vai citu piederumu maiņas laikā veiciet papildu piesardzības pasākumus un esiet uzmanīgi.

VISPĀRĒJĀ APKOPE

⚠ BRĪDINĀJUMS! Nekādā gadījumā neļaujiet bremžu šķidrumiem, benzīnam, naftas produktiem, piesūcināšanas ellām u. tml. vielām nonākt saskarē ar plastmasas daļām. Ţimikālijas var sabojāt, pavājināt vai iznīcināt plastmasu, kā rezultātā varat gūt nopietnus ievainojumus.
⚠ BRĪDINĀJUMS! Tīrīšanas laikā saru suku NEDRĪKST iemērktūdenī vai kādā citā šķidrumā. Netīriet elektroinstrumentu ar spiediena mazgātāju. Spēcīgāūdens strūkla var sabojāt elektroinstrumenta daļas.

SUKAS VELTNU APKOPE

■ Sukas veltni ir bieži jäiztīra.
■ Ja kāds no sukas veltņiem ir jānomaina nodiluma dēļ, nomainiet abus veltņus reizē, lai nodrošinātu vislabāko veiktpēju.

Visi saru sukas apkopes darbi, izņemot šajos apkopes norādījumos uzskaitītos darbus, jāveic kompetentam servisa personālam.

SUKAS VELTNU NOMAINA

⚠ BRĪDINĀJUMS! Bojāts sukas veltnis pēc ilgstošas lietošanas var salūzt, un no bojātās daļas atsviestās lauskas var būt bīstamas. Atsviestas lauskas var izraisīt nopietnas traumas. Regulāri pārbaudiet asmeni un nelietojiet saru suku ar nodilušām vai bojātām daļām.

Nonemšana (L att.)

1. Iznemiet stiprinājuma tapu no piedziņas ass gala.
2. Izvelciet sukas veltni no piedziņas ass kopā ar aizsargplāksni.
3. Ja piedziņas ass ir bojāta, izvelciet aizturtapu no piedziņas ass cauruma un izvelciet piedziņas asi no piedziņas vārpstas (M att.).
4. Ja aizsargplāksne ir bojāta, izvelciet to no sukas veltņa un nomainiet ar citu.
5. Otru sukas veltni izņem tā pat kā pirmo.

Zemāk norādīts L attēla detalu apraksts:

L-1	Piedziņas vārpsta	L-4	Stiprinājuma tapa
L-2	Aizturtapa	L-5	Aizsargplāksne
L-3	Sukas veltnis	L-6	Piedziņas ass

levietošana

1. Uzstādiet piedziņas vārpstai piedziņas asi un ievietojiet aizturtapu piedziņas ass caurumā (skat. F att.).

2. Uzstādiet sukas veltnim aizsargplāksni tā, lai aizsargplāksnes izcilnis sakristu ar sukas veltņa caurumu (N att.).

Zemāk norādīts N attēla detalu apraksts:

N-1	Montāžas caurums
N-2	Izcilnis

1. Uzspiediet sukas veltni uz piedziñas ass (skat. G att.).
2. levietojiet stiprinājuma tapu piedziņas ass galā esošajā caurumā un nolokiet plakaniski.
3. Otru sukas veltni uzstāda tā pat kā pirmo.

⚠ BRĪDINĀJUMS! Vienmēr nomainiet abus sukas veltņus vienlaicīgi.

IERİCES TİRİŞANA

■ Iznemiet akumulatoru.
Iztīriet no sukas veltņiem, aizsarga vai pārnesumkārbas nogriezto sakņu gabaliņus, uzkrājušos augnsi vai augus. Lai elektroinstrumentu varētu rūpīgāk notīrīt, noņemiet sukas veltņus un aizsargu. Sīkāku informāciju par daļu nomaiņu skatīt iepriekš norādītajā sadaljā „SUKĀS VELTņU NOMAINA”.
■ Ventilācijas atveres nedrīkst būt nosprostotas.

IERİCES UZGLABÄŠANA

■ Iznemiet no elektroinstrumenta akumulatoru bloku.
■ Rūpīgi notīriet elektroinstrumentu un pārbaudiet sukas veltnus.
- Iznemiet saru suku no instrumentgalvas un uzlieciet vārpstai uzgali, lai savienotājapskavā neiekļūtu netīrumi.
Uzglabājiet elektroinstrumentu sausā, labi vēdināmā, aizslēdzamā vai augstā — bērniem nepieejamā — vietā. Neuzglabājiet ierīci blakus mēslojumam, benzīnam vai citām kimikālijām.

Apkārtējās vides aizsardzība

Neizmetiet elektroierīces, akumulatora lādētāju un baterijas/uzlādējamos akumulatorus mājsaimniecības atkritumos! Saskaņā ar Eiropas Parlamenta un Padomes Direktīvu Nr. 2012/19/ES, kā arī Direktīvu Nr. 2006/66/EK nederīgas elektriskās un elektroniskās iekārtas un bojāti vai izlietoti akumulatori/baterijas jāsavāc atsevišķi. Ja elektroierīces tiek izmestas atkritumu poligonos vai izgāztuvēs, gruntsūdenī var iekļūt bīstamas vielas, piesārņojot barības ķēdi, kaitējot veselībai un labklājībai.

PROBLÉMU NOTEIKŠANA UN NOVĚRŠANA

PROBLĖMA	CĖLONIS RISINĀJUMS
Saru suku nevar iedarbināt.	▪ Instrumentgalvā nav pareizi ievietots akumulatoru bloks.▪ Starp instrumentgalvu un akumulatoru bloku nav elektriskā savienojuma.▪ Akumulatoru bloks ir izlādējies.▪ Vienlaikus nav nospiesta instrumentgalvas blokēšanas svira un pārslēdzējs.▪ Joprojām nevar iedarbināt pēc iepriekšminēto iemeslu pārbaudīšanas.	▪ levietojiet instrumentgalvā akumulate bloku.▪ Iznemiet akumulatoru, pārbaudiet kontaktus un ievietojiet to atpakaj, līdz tas nofiksējas.▪ Uzlādējiet akumulatoru bloku ar šajā rokasgrāmatā norādītajiem EGO lādētājiem.▪ Nospiediet blokēšanas sviru un turie to, tad nospiediet pārslēdzēju, lai ieslēgtu ierīci.▪ Sazinieties ar EGO klientu apkalpošanas nodaju.
Saru suka ir acīmredzami sabojājusies.	▪ Radies pārāk liels bojājums transportēšanas vai lietošanas laikā.	▪ Sazinieties ar EGO klientu apkalpošanas nodaju.
Tīrīšanas laikā saru suka pēkšņi apstājas.	▪ Motora pārslodze.▪ Pārāk stipri sakarsis akumulatoru bloks vai instrumentgalva.▪ Akumulatoru bloks ir atvienots no darbarīka.▪ Akumulatoru bloks ir izlādējies.▪ Joprojām nevar iedarbināt pēc iepriekšminēto iemeslu pārbaudīšanas.	▪ Motors pēc noslogojuma atbrīvošanas atsāks darboties. Lai tas darbotos nepārtraukti, samaziniet saru sukai slodzi.▪ Įaujiet akumulatoru blokam vai instrumentgalvai atdzist, līdz temperatūra nokrītas zemāk par 67 °C.▪ lelieciet atpakaj akumulatoru bloku.▪ Uzlādējiet akumulatoru bloku ar šajā rokasgrāmatā norādītajiem EGO lādētājiem.▪ Sazinieties ar EGO klientu apkalpošanas nodaju.

GARANTIJA

EGO GARANTIJAS POLITIKA

Lūdzu, apmeklējiet tīmekļa vietni egopowerplus.com, kur pieejama pilna EGO garantijas politikas noteikumu un nosacī-jumu versija.
