GEBRUIKSAANWIJZING BBA2100 EGO

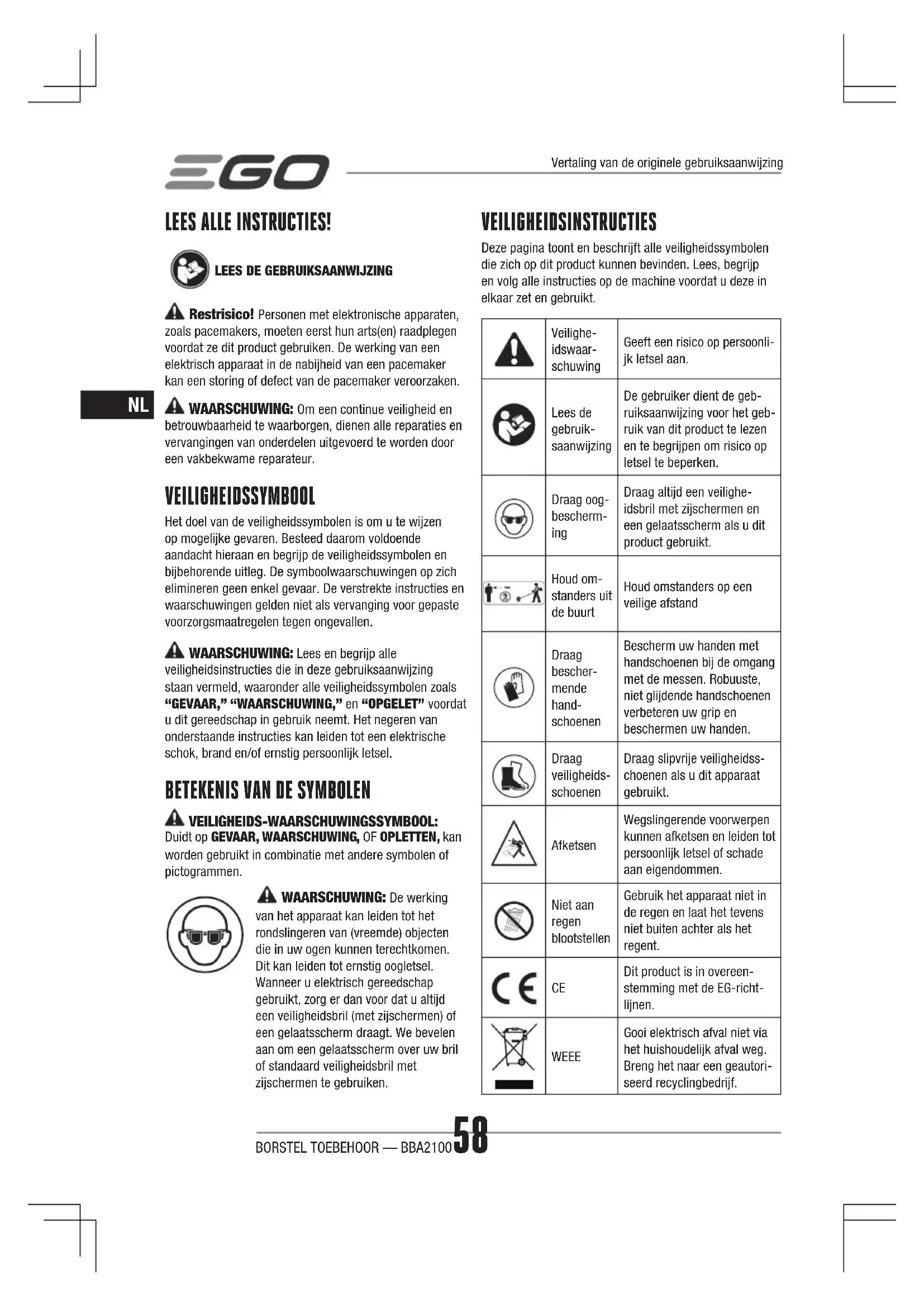

LEES DE GEBRUIKSAANWIJZING

Restrisico! Personen met elektronische apparaten, zoals pacemakers, moeten eerst hun arts(en) raadplegen voordat ze dit product gebruiken. De werking van een elektrisch apparaat in de nabijheid van een pacemaker kan een storing of defect van de pacemaker veroorzaken. WAARSCHUWING: Om een continue veiligheid en betrouwbaarheid te waarborgen, dienen alle reparaties en vervangingen van onderdelen uitgevoerd te worden door een vakbekwame reparateur. VEILIGHEIDSSYMBOOL Het doel van de veiligheidssymbolen is om u te wijzen op mogelijke gevaren. Besteed daarom voldoende aandacht hieraan en begrijp de veiligheidssymbolen en bijbehorende uitleg. De symboolwaarschuwingen op zich elimineren geen enkel gevaar. De verstrekte instructies en waarschuwingen gelden niet als vervanging voor gepaste voorzorgsmaatregelen tegen ongevallen. WAARSCHUWING: Lees en begrijp alle veiligheidsinstructies die in deze gebruiksaanwijzing staan vermeld, waaronder alle veiligheidssymbolen zoals “GEVAAR,” “WAARSCHUWING,” en “OPGELET” voordat u dit gereedschap in gebruik neemt. Het negeren van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

BETEKENIS VAN DE SYMBOLEN

VEILIGHEIDS-WAARSCHUWINGSSYMBOOL: Duidt op GEVAAR, WAARSCHUWING, OF OPLETTEN, kan worden gebruikt in combinatie met andere symbolen of pictogrammen. WAARSCHUWING: De werking van het apparaat kan leiden tot het rondslingeren van (vreemde) objecten die in uw ogen kunnen terechtkomen. Dit kan leiden tot ernstig oogletsel. Wanneer u elektrisch gereedschap gebruikt, zorg er dan voor dat u altijd een veiligheidsbril (met zijschermen) of een gelaatsscherm draagt. We bevelen aan om een gelaatsscherm over uw bril of standaard veiligheidsbril met zijschermen te gebruiken. VEILIGHEIDSINSTRUCTIES Deze pagina toont en beschrijft alle veiligheidssymbolen die zich op dit product kunnen bevinden. Lees, begrijp en volg alle instructies op de machine voordat u deze in elkaar zet en gebruikt. Veilighe- idswaar- schuwing Geeft een risico op persoonli- jk letsel aan. Lees de gebruik- saanwijzing De gebruiker dient de geb- ruiksaanwijzing voor het geb- ruik van dit product te lezen en te begrijpen om risico op letsel te beperken. Draag oog- bescherm- ing Draag altijd een veilighe- idsbril met zijschermen en een gelaatsscherm als u dit product gebruikt. Houd om- standers uit de buurt Houd omstanders op een veilige afstand Draag bescher- mende hand- schoenen Bescherm uw handen met handschoenen bij de omgang met de messen. Robuuste, niet glijdende handschoenen verbeteren uw grip en beschermen uw handen. Draag veiligheids- schoenen Draag slipvrije veiligheidss- choenen als u dit apparaat gebruikt. Afketsen Wegslingerende voorwerpen kunnen afketsen en leiden tot persoonlijk letsel of schade aan eigendommen. Niet aan regen blootstellen Gebruik het apparaat niet in de regen en laat het tevens niet buiten achter als het regent.

Dit product is in overeen- stemming met de EG-richt- lijnen. WEEE Gooi elektrisch afval niet via het huishoudelijk afval weg. Breng het naar een geautori- seerd recyclingbedrijf. Vertaling van de originele gebruiksaanwijzingBORSTEL TOEBEHOOR — BBA2100 59

GeluidGewaarborgd geluidsvermo-gensniveau. Geluidsemis-sie voor de omgeving in overeenstemming met de richtlijnen van de Europese Unie V Volt Spanningmm Millimeter Lengte of afmetingkg Kilogram Gewicht

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR

ELEKTRISCH GEREEDSCHAP WAARSCHUWINGEN! Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met het elektrisch gereedschap zijn meegeleverd. Het negeren van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

VEILIGHEID OP DE WERKPLAATS

◾ Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken. ◾ Gebruik geen elektrisch gereedschap in ruimten waar een explosieve atmosfeer kan ontstaan, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken, deze kunnen stof of dampen in brand steken. ◾ Houd kinderen en omstanders uit de buurt wanneer u een elektrisch gereedschap bedient. Afleiding kan tot controleverlies leiden. ELEKTRISCHE VEILIGHEID ◾ Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op een elektrische schok. PERSOONLIJKE VEILIGHEID ◾ Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik het elektrisch gereedschap niet als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel. ◾ Draag altijd een persoonlijke beschermingsuitrusting. Beschermingsmiddelen zoals oogbescherming, een stofmasker, slipvaste werkschoenen, veiligheidshelm en/of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel. ◾ Vermijd dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de stand ‘Uit’ is ingesteld voordat u het gereedschap op een stroombron en/of accupack aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of gereedschap ingeschakeld op de stroomvoorziening aansluiten kan ongevallen veroorzaken. ◾ Verwijder instelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een instelsleutel of moersleutel in een draaiend deel van het elektrisch gereedschap achterlaten kan leiden tot persoonlijk letsel. ◾ Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt ervoor dat u het elektrisch gereedschap in onverwachte situaties beter onder controle kunt houden. ◾ Draag passende kleding. Draag geen los hangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Los hangende kleding, juwelen en lang haar kunnen in bewegende onderdelen verstrikt raken. ◾ Wanneer de montage van stofafzuiging- of stofopvangvoorzieningen mogelijk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van voorzieningen voor stofopvang kan helpen om het risico in verband met stof te verlagen. ◾ Word niet zelfingenomen door de ervaring die u heeft opgedaan door frequent gebruik, waardoor u dan de veiligheidswaarschuwingen negeert. Een achteloze actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

ELEKTRISCH GEREEDSCHAP GEBRUIKEN EN

ONDERHOUDEN ◾ Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap werkt u beter en veiliger binnen het aangegeven vermogensbereik. ◾ Gebruik het elektrisch gereedschap niet als de schakelaar niet kan worden in- en uitgeschakeld. Elektrisch gereedschap dat niet kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd.BORSTEL TOEBEHOOR — BBA210060

◾ Verwijder het accupack, indien verwijderbaar, van het elektrisch gereedschap en/of activeer een accu-uitschakelinstallatie voordat u vastgelopen materiaal verwijdert, eventuele aanpassingen uitvoert, accessoires wisselt, reinigt, of het elektrisch gereedschap opbergt. Dergelijke preventieve maatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start. ◾ Berg niet-gebruikt elektrisch gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die niet vertrouwd zijn met het gereedschap of die deze instructies niet hebben gelezen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk wanneer het door onervaren personen wordt gebruikt. ◾ Onderhoud het elektrisch gereedschap en de accessoires. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig wordt beïnvloed. Laat een beschadigd elektrisch gereedschap eerst repareren voordat u het weer in gebruik neemt. Vele ongevallen zijn het gevolg van slecht onderhouden elektrisch gereedschap en toebehoor. ◾ Houd de snij-onderdelen scherp en schoon. Zorgvuldig onderhouden snij-gereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te beheersen. ◾ Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, etc. in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de beoogde toepassingen kan tot gevaarlijke situaties leiden. ◾ Houd de handgrepen en greepvlakken droog, schoon en vrij van olie en smeervet. Glibberige handgrepen en greepvlakken maken een veilige omgang en de controle over het elektrisch gereedschap in onverwachte situaties onmogelijk.

ACCU-GEREEDSCHAP GEBRUIKEN EN

ONDERHOUDEN ◾ Opladen alleen met de lader die door de fabrikant is aangegeven. Een lader die geschikt is voor een bepaald type accupack kan tot brandgevaar leiden wanneer hij gebruikt wordt met een ander accupack. ◾ Gebruik elektrisch gereedschap alleen met het specifiek aangegeven accupack. Het gebruik van andere accupacks kan risico op letsel en brandgevaar veroorzaken. ◾ Wanneer u het accupack niet gebruikt, houd het uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de twee aansluitklemmen kunnen verbinden. Het kortsluiten van de aansluitklemmen kan brandwonden of brand veroorzaken. ◾ Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten; vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, spoel het dan af met water. Als de vloeistof in de ogen komt, dient u onmiddellijk een arts te consulteren. Vloeistof dat uit de accu wordt uitgespoten kan irritatie of brandwonden veroorzaken. ◾ Gebruik een accupack of gereedschap dat is beschadigd of aangepast niet. Beschadigde of aangepaste accu’s kunnen resulteren in onvoorzien gedrag zoals brand, explosie of het risico op letsel. ◾ Stel een accupack of gereedschap niet bloot aan vuur of excessieve temperaturen. Blootstelling aan vuur of temperaturen boven 100 °C kunnen leiden tot een explosie. ◾ Neem alle laadinstructies in acht en laad het accupack of het gereedschap niet buiten het gespecificeerde temperatuurbereik in de handleiding op. Het onjuist laden of bij een temperatuur buiten het temperatuurbereik kan de accu beschadigen en er bestaat een gevaar op brand. ANDERE VEILIGHEIDSWAARSCHUWINGEN Opleiding ◾ Lees de instructies aandachtig door. Maak u vertrouwd met de bedieningen en het juiste gebruik van de machine. ◾ Kinderen of personen die de instructies niet kennen mogen dit apparaat niet gebruiken. De lokale wetgeving kan de leeftijd van de bediener begrenzen. ◾ Werk nooit als zich mensen, in het bijzonder kinderen of huisdieren, in de buurt bevinden. ◾ Onthoud dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren die zich bij ander personen of hun eigendommen voordoen. Voorbereiding ◾ Tijdens het werk dient u altijd gepast schoeisel en een lange broek te dragen. Gebruik het gereedschap nooit met blote voeten of sandalen. ◾ Controleer het gebied waar u het gereedschap wilt gebruiken en verwijder alle voorwerpen die langs het elektrisch gereedschap kunnen worden weggeslingerd.BORSTEL TOEBEHOOR — BBA2100 61

◾ Controleer voor gebruik altijd visueel of het elektrisch gereedschap niet versleten of beschadigd is. Vervang versleten of beschadigde onderdelen en moeren als set om de balans te behouden. Gebruik ◾ Gebruik de motor niet in een besloten ruimte waar zich gevaarlijke koolmonoxidedampen kunnen verzamelen. ◾ Werk alleen bij daglicht of voldoende kunstmatig licht. ◾ Let op uw houding als u het apparaat op hellingen gebruikt. ◾ Wandel, ren nooit met het elektrisch gereedschap. ◾ Voor elektrisch gereedschap met wielen dient u zijdelings op de hellingen te werken, nooit naar boven en beneden. ◾ Wees erg voorzichtig als u van richting verandert op een helling. ◾ Werk niet op extreem steile hellingen. ◾ Wees zeer voorzichtig als u draait of het gereedschap in uw richting trekt. ◾ Verander de instellingen van de motorregelaar niet en zorg ervoor dat de snelheid van de motor niet buiten de grenzen ligt. ◾ Start de motor voorzichtig volgens de instructies van de fabrikant en met de voeten ver weg van het elektrisch gereedschap. ◾ Houd uw handen en voeten uit de buurt van de draaiende onderdelen. ◾ Til gereedschap nooit op en draag het niet als de motor is ingeschakeld. GEBRUIK OP EEN HELLING: Hellingen zijn een belangrijke factor bij ongevallen waarbij men uitglijdt en valt. Deze kunnen in ernstig letsel resul-teren. Let op uw houding als u het apparaat op hellingen gebruikt. U dient extra alert te zijn als u het gereedschap op een helling gebruikt. Werk niet op een helling, als u zich niet op uw gemak voelt. ◾ Let op gaten, sporen, stenen, verborgen voorwerpen, of bobbels die ertoe kunnen leiden dat u uitglijdt of struikelt. In hoog gras kunnen zich obstakels verbergen. SERVICE ◾ Laat uw elektrisch gereedschap repareren door een gekwalificeerde reparateur en alleen met identieke reserve-onderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap. ◾ Repareer beschadigde accupacks nooit. Onderhoud van accupacks mag alleen worden uitgevoerd door de fabrikant of een geautoriseerde dienstverlener. WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met het elektrisch gereedschap zijn meegeleverd. Het negeren van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. ◾ Gebruik alleen met in afb. A vermelde accupacks en opladers.

BEWAAR DEZE GEBRUIKSAANWIJZING

SPECIFICATIES Diameter borsteltrommel 250mmReinigingsstrook 560mmAanbevolen bedrijfstemperatuur -15°C-40°CAanbevolen opslagtemperatuur -20°C-70°CGewicht (inclusief de bescherming) 5,05 kgGemeten geluidsvermogensniveau L 91,4 dB(A) K=2,02 dB(A)Geluidsdrukniveau bij het oor van de bediener L 82,8 dB(A) K=2,5 dB(A)Gewaarborgd geluidsvermogensniveau WA　(gemeten conform 2000/14/EC)93 dB(A)Inschatting van de vibratie a Voorste hand-greep0,46 m/s K= 1,5 m/s Achterste handgreep1,43 m/s K= 1,5 m/s

◾ De bovengenoemde parameters werden getest en gemeten met de motorkop PH1400E. ◾ De opgegeven totale vibratiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het apparaat met een ander apparaat te vergelijken; ◾ De opgegeven totale vibratiewaarde kan tevens worden gebruikt in een voorafgaande beoordeling op blootstelling. OPMERKING: De vibratie-afgifte tijdens het werkelijk gebruik van het elektrisch gereedschap kan verschillen van de opgegeven totale waarde; Om de bediener te beschermen dient de gebruiker tijdens het gebruik handschoenen en gehoorbescherming te dragen.BORSTEL TOEBEHOOR — BBA210062

Bescherming (met bout)

2. Borstel toebehooras

MONTAGE WAARSCHUWING: Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product niet totdat alle onderdelen vervangen of aanwezig zijn. Dit product gebruiken met beschadigde of ontbrekende onderdelen kan ernstig persoonlijk letsel veroorzaken. WAARSCHUWING: Probeer niet om dit product aan te passen of accessoires te maken die niet voor gebruik met deze machine zijn aanbevolen. Een dergelijke aanpassing of wijziging is misbruik en kan leiden tot gevaar en een ernstig persoonlijk letsel. WAARSCHUWING: Om het toevallig starten van het gereedschap, dat ernstig persoonlijk letsel kan veroorzaken te voorkomen, moet u de accuconnector altijd uit de aansluiting halen als u onderdelen monteert. WAARSCHUWING: Sluit de borstel niet aan op de motorkop totdat u klaar bent met de montage. Het niet in acht nemen kan resulteren in het onbedoeld starten en mogelijk ernstig persoonlijk letsel.

DE BESCHERMING MONTEREN

WAARSCHUWING: Installeer de bescherming voordat het borstel toebehoor aansluit op de motorkop.

1. Maak de bout los en verwijder deze van de

bescherming met behulp van de meegeleverde binnenzeskantsleutel (afb. B).

2. Til de as van het borstel toebehoor op en verwijder

de einddop van de as.

3. Met de gleuf in de beschermkap uitgelijnd met

de ribbel aan het uiteinde van de as, leidt u de bescherming door de as totdat de schroefgaten in de bescherming en in de as zijn uitgelijnd (afb. C & D). Afb. C & D beschrijving van de onderdelen zie beneden: C-1 Gleuf C-2 Ribbel D-1 Bout

4. Gebruik de meegeleverde binnenzeskantsleutel

om de bout met de klok mee vast te draaien om de bescherming veilig te vergrendelen.

DE BORSTELROL BEVESTIGEN

1. Druk de aandrijfas op aangedreven as (afb. E).

Afb. E beschrijving van de onderdelen zie beneden: E-1 Aandrijfas E-2 Aandrijfas

2. Om de aandrijfas op de aangedreven as te

bevestigen, moet u de vergrendelingspen in het vergrendelingsgat steken. OPMERKING: De vergrendelingspen moet op zijn plek worden geïnstalleerd (afb. F). Afb. F beschrijving van de onderdelen zie beneden: F-1 Vergrendelingspen F-2 Vergrendelingsgat

3. Volg dezelfde stappen om de andere aandrijfas te

4. Druk de borstelrol op de aandrijfas (afb. G).

Afb. G beschrijving van de onderdelen zie beneden: G-1 Borstelrol G-2 Aandrijfas

5. Steek de koppelingspen in het gat aan het einde van

de borstelrol op de aandrijfas (afb. H).BORSTEL TOEBEHOOR — BBA2100 63

Afb. H beschrijving van de onderdelen zie beneden:H-1 Koppelpen6. Volg dezelfde stappen om de andere borstelrol te bevestigen. AANSLUITEN VAN HET BORSTEL TOEBEHOOR OP DE MOTORKOP WAARSCHUWING: Bevestig of pas het toebehoor nooit aan terwijl de basis machine loopt of de accu is geïnstalleerd. Het niet stoppen van de draaiende motor of het niet verwijderen van de accu kan ernstig persoonlijk letsel veroorzaken.Dit borstel toebehoor is ontworpen voor het gebruik met de EGO motorkop PH1400E1. Stop de motor en verwijder het accupack2. Draai de vleugelmoer op de motorkop-koppeling los.3. Als de einddop zich op de bevestigingsas bevindt, verwijder deze dan en bewaar hem op een veilige plaats voor later gebruik.Breng de pijl op de as van de borstel in één lijn met de pijl op de koppeling (afb. I) en druk de as van de borstel in de koppeling totdat u een “KLIK” hoort (afb. J). Afb. I beschrijving van de onderdelen zie beneden:I-1 AsvrijgaveknopI-2 Pijl op de koppelingI-3 VleugelmoerI-4 Pijl op de toebehoorasI-5 Rode lijn Afb. J beschrijving van de onderdelen zie beneden:J-1 Rode lijn4. Trek lichtjes aan de as van het borstel toebehoor om te controleren dat deze correct is bevestigd op de koppeling. Als dit niet het geval is, beweegt u de as van de borstel naar voren en naar achteren in de koppeling totdat een duidelijk “KLIK”-geluid aangeeft dat deze is vergrendeld.5. Draai de vleugelmoer correct vast. WAARSCHUWING: Controleer of de vleugelmoer op de koppeling helemaal is vastgedraaid voordat u het elektrisch gereedschap in gebruik neemt; controleer regelmatig de bevestiging tijdens het gebruik om ernstig persoonlijk letsel te voorkomen.

HET TOEBEHOOR VAN DE MOTORKOP VERWIJDEREN

1. Stop de motor en verwijder het accupack.2. Maak de vleugelmoer los.3. Met de ontgrendelknop van de as ingedrukt, trekt of draait u de as van het borstel toebehoor uit de koppeling om deze van de motorkop te verwijderen. GEBRUIK WAARSCHUWING: Vertrouwdheid kan leiden tot onvoorzichtigheid. Opgelet, één seconde van onoplettendheid kan ernstig letsel teweegbrengen. WAARSCHUWING: Draag altijd oogbescherming, samen met gehoorbescherming. Het niet dragen van deze beschermingsuitrusting kan ertoe leiden dat voorwerpen in uw ogen terechtkomen of kan een ander ernstig letsel veroorzaken. WAARSCHUWING: Gebruik geen opzetstukken of toebehoren die niet door de fabrikant van dit product zijn aanbevolen. Het gebruik van niet aanbevolen opzetstukken of toebehoren kan leiden tot ernstig persoonlijk letsel. APPLICATIES U kunt dit product gebruiken voor onderstaand vermeld doeleinde: ◾ Reiniging van gebieden en paden, waaronder niet vlakke en verbonden oppervlakken. ◾ Reiniging van de bestratingen/beton/asfalt opritten, wandelpaden en tuinen. WAARSCHUWING: Draag gepaste kleding om het risico op letsel tijdens gebruik van dit gereedschap te beperken. Draag geen los hangende kleding of sieraden. Draag oogbescherming. Draag een stevige lange broek, laarzen en handschoenen. Draag geen korte broek of sandalen of ga niet blootsvoets.Als het oppervlak schoon en droog is, sproeit u er water op om de hoeveelheid stof die ontstaat te verminderen.U moet met de borstel naar voren werken. Houd de borstel met één hand op het achterste handvat en de andere hand op het voorste ondersteunende handvat. Houd de borstel tijdens het gebruik stevig vast met beide handen.Houd en geleid de borstel in een lichte hoek. Als de borstel in een te steile hoek wordt gebruikt, tendeert hij ertoe terug te drukken naar de bediener. Houd uw greep en het evenwicht op beide voeten (afb. K). Weggeslingerd materiaal kan ernstig letsel bij de gebruiker of omstanders veroorzaken. Om het risico op persoonlijk letsel te beperken, neem de volgende voorzorgsmaatregelen:BORSTEL TOEBEHOOR — BBA210064

◾ Houd de borstel altijd met beide handen vast tijdens het gebruik. Gebruik een stevige grip op beide handvatten. ◾ Verplaats de borstel naar het werkgebied voordat u begint en start de borstel met een lagere snelheid. ◾ Houd en geleid de borstel in een lichte hoek om het risico op letsel als gevolg van controleverlies te verminderen. Als de borstel in een te steile hoek wordt gebruikt, tendeert hij ertoe terug te drukken naar de bediener. Voor elk gebruik, controleer op beschadigde/ versleten onderdelen Controleer de borstelrol, bescherming, voorste handvat en aandrijfas en vervang onderdelen die zijn gebarsten, scheef getrokken, gebogen of op enigerlei manier beschadigd zijn. Maak de borstel na elk gebruik schoon Kijk in het hoofdstuk Onderhoud voor de reinigingsinstructies.

HET GEREEDSCHAP STARTEN/STOPPEN

Zie hoofdstuk “STARTEN/STOPPEN VAN DE MOTORKOP” in de gebruiksaanwijzing van de motorkop PH1400E ONDERHOUD WAARSCHUWING: Gebruik voor reparaties uitsluitend identieke reserve-onderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken. Laat alle reparaties uitvoeren door een vakbekwame reparateur om een continue veiligheid en betrouwbaarheid te waarborgen. WAARSCHUWING: Accugereedschap hoeft niet aan een stopcontact te worden aangesloten en kan dus altijd onmiddellijk gebruikt worden. Neem extra voorzorgsmaatregelen wanneer u het snijelement of andere accessoires onderhoudt, reinigt of wijzigt om ernstig persoonlijk letsel te voorkomen. WAARSCHUWING: Om ernstig persoonlijk letsel te voorkomen, verwijdert u het accupack uit de motorkop en wacht u totdat de borstelrol is gestopt voordat u onderhoud of reiniging uitvoert of accessoires vervangt of wanneer het product niet in gebruik is. ALGEMEEN ONDERHOUD WAARSCHUWING: Zorg dat remvloeistoffen, benzine, producten op basis van aardolie, oliën, etc. op geen enkel moment in aanraking komen met de kunststof onderdelen. Chemicaliën kunnen de kunststof onderdelen beschadigen, verzwakken of vernietigen en ernstig persoonlijk letsel veroorzaken. WAARSCHUWING: Als u het borstel toebehoor reinigt, dompel het dan NIET in water of andere vloeistoffen. Maak uw gereedschap niet schoon met een hogedrukreiniger. De stevige waterstraal kan onderdelen van het gereedschap beschadigen. BORSTELROL ONDERHOUD ◾ Reinig de borstelrol regelmatig. ◾ Als een van de borstelrollen moet worden vervangen vanwege slijtage, vervangt u beide borstelrollen voor de beste prestaties.Al het onderhoud aan de borstel, behalve het onderhoud dat in de gebruiksaanwijzing wordt genoemd, dient door een geautoriseerde onderhoudsmonteur te worden uitgevoerd.

DE BORSTELROLLEN VERVANGEN

WAARSCHUWING: Een beschadigde borstelrol kan stuk gaan en in meerdere delen breken na langdurig gebruik, waardoor gevaarlijke projectielen kunnen ontstaan. Weggeslingerde voorwerpen kunnen ernstig letsel veroorzaken. Inspecteer het regelmatig en gebruik de borstel niet met versleten of beschadigde onderdelen. Verwijderen (afb. L) 1. Verwijder de koppelingspen van het einde van de aandrijfas.2. Trek de borstelrol, samen met de afdekking erop, van de aandrijfas.3. Als de aandrijfas is beschadigd, moet u de vergrendelingspen uit het gat van de aandrijfas halen en de aandrijfas van de aangedreven as halen (afb. M).4. Als de afdekking is beschadigd, moet u de borstelrol eraf halen en vervangen.5. Volg dezelfde stappen om de andere borstelrol te verwijderen. Afb. L beschrijving van de onderdelen zie beneden:L-1 Aandrijfas L-4 KoppelpenL-2 Vergrendelingspen L-5 AfdekkingL-3 Borstelrol L-6 Aandrijfas Installeren 1. Plaats de aandrijfas op de aangedreven as en plaats de vergrendelingspen in het gat van de aandrijfas (zie afb. F).2. Installeer de afdekking op de borstelrol met de ribbel in de afdekking in een lijn met het gat in de borstelrol (afb. N).BORSTEL TOEBEHOOR — BBA2100 65

Afb. N beschrijving van de onderdelen zie beneden: N-1 Gat N-2 Ribbel

3. Druk de borstelrol op de aandrijfas (zie afb. G).

4. Steek de koppelpen in het gat aan het einde van de

aandrijfas en vouw hem plat.

5. Volg dezelfde stappen om de andere borstelrol te

bevestigen. WAARSCHUWING: Vervang altijd beide borstelrollen gelijktijdig.

◾ De accu verwijderen. ◾ Verwijder de stukken wortels, vastzittende aarde of planten van de borstelrollen, bescherming of versnellingsbak. Voor een grondige reiniging, verwijdert u de borstelrollen en bescherming om ze grondig te wassen. Raadpleeg het bovenstaande gedeelte voor gedetailleerde stappen voor de vervanging ‚VERVANGEN VAN DE BORSTELROLLEN‘. ◾ Houd de ventilatieopeningen vrij en schoon.

◾ Haal het accupack uit het gereedschap. ◾ Reinig het gereedschap grondig en inspecteer de borstelrollen. ◾ Verwijder het borstel toebehoor van de motorkop en steek de einddop op het uiteinde van de toebehooras om te voorkomen dat de koppeling vies wordt. ◾ Berg het gereedschap op in een droge, goed geventileerde en afsluitbare ruimte of op een hoge hoogte en buiten het bereik van kinderen. Berg de unit niet op in de buurt van meststoffen, benzine of andere chemicaliën. Het milieu beschermen Gooi geen elektrische apparaten, acculaders en accu’s/oplaadbare batterijen met het huisafval weg! Elektrische en elektronische apparaten, in overeenstemming met de Europese wet 2012/19/EG, en defecte of verbruikte accupacks/batterijen, in overeenstem- ming met 2006/66/EG, moeten afzonderlijk worden ingezameld. Als elektrische apparaten op een vuilstort of vuilnisbelt terechtkomen, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen komen wat schadelijk is voor uw gezondheid en welzijn.BORSTEL TOEBEHOOR — BBA210066

PROBLEMEN OPLOSSEN PROBLEEM OORZAAK OPLOSSING De borstel wil niet starten. ◾ Het accupack is niet goed aangesloten op de motorkop. ◾ Sluit het accupack aan op de motorkop. ◾ Er is geen elektrisch contact tussen de motorkop en het accupack. ◾ Verwijder het accupack, controleer de aansluitklemmen en plaats het accupack terug zodat deze vast klikt. ◾ Het accupack is uitgeput. ◾ Laad het accupack op met een EGO oplader die in de lijst in deze gebruiksaanwijzing wordt genoemd. ◾ De ontgrendelingshendel en trekker van de motorkop zijn niet gelijktijdig ingeduwd. ◾ Druk op de ontgrendelingshendel en houd deze ingedrukt, druk vervolgens op de schakelaar om in te schakelen. ◾ Start nog steeds niet en bovenstaande redenen zijn niet van toepassing. ◾ Neem contact op met de klantenservice van EGO.De borstel is klaarbli-jkelijk beschadigd. ◾ Abnormale beschadiging tijdens het transport of gebruik. ◾ Neem contact op met de klantenservice van EGO.De borstel stopt tijdens het gebruik. ◾ De motor is overbelast. ◾ De motor herstelt weer zodra de belasting is verdwenen. Voor continu gebruik dient u de belasting op de borstel te verlagen. ◾ Het accupack of de motorkop is te warm. ◾ Laat het accupack of de motorkop afkoelen totdat de temperatuur lager dan 67°C is. ◾ Het accupack is niet met het gereedschap verbonden. ◾ Installeer het accupack opnieuw. ◾ Het accupack is uitgeput. ◾ Laad het accupack op met een EGO oplader die in de lijst in deze gebruiksaanwijzing wordt genoemd. ◾ Start nog steeds niet en bovenstaande redenen zijn niet van toepassing. ◾ Neem contact op met de klantenservice van EGO. GARANTIE EGO GARANTIEBELEID Bezoek alstublieft de website egopowerplus.com voor de volledige voorwaarden van het EGO garantiebeleid.BØRSTETILBEHØR — BBA2100 67
