Merkki	EGO
Malli	BBA2100
Tuotetyyppi	Monitoimityökalun harjarullalisäosa
Pääasiallinen käyttö	Kulkuteiden, terassien, betoni-/asfalttipintojen, pihojen puhdistus
Rummun halkaisija	250 mm
Puhdistusleveys	560 mm
Paino (kotelon kanssa)	5,05 kg
Virtalähde	EGO PH1400E -moottorilohko (litiumioniakku ei sisälly)
Taattu äänitehotaso	93 dB(A)
Äänenpainetaso (korvan kohdalla)	82,8 dB(A)
Tärinätaso (etukahva)	0,46 m/s² (K=1,5 m/s²)
Tärinätaso (takakahva)	1,43 m/s² (K=1,5 m/s²)
Suositeltu käyttölämpötila	-15°C - 40°C
Suositeltu säilytyslämpötila	-20°C - 70°C
Pakkauksen sisältö	Harjarullalisäosa, 2 harjarullaa, 2 moottoriakselia, kotelo, kuusiokoloavain, 2 vetotappia, 2 lukitustappia, käyttöohje
Harjojen materiaali	Ei määritelty (pyörivät harjat)
Yhteensopivuus	EGO PH1400E -moottorilohko
Turvallisuus	Käytä silmäsuojaimia, kuulosuojaimia, käsineitä, turvajalkineita; pidä muut etäällä
Huolto	Puhdista jokaisen käytön jälkeen; vaihda molemmat harjarullat samanaikaisesti, jos ne ovat kuluneet
Takuu	Katso ehdot osoitteesta egopowerplus.com

Usein kysytyt kysymykset - BBA2100 EGO

Kuinka harjarullalisäosa asennetaan moottorilohkoon?

Varmista, että moottori on sammutettu ja akku irrotettu. Löysää kytkimen siipimutteria, kohdista nuolet lisäosan ja kytkimen akselissa, työnnä sitten, kunnes kuuluu napsahdus. Kiristä siipimutteri uudelleen.

Mitä turvatoimia minun tulee noudattaa ennen työkalun käyttöä?

Käytä aina silmäsuojaimia ja kuulosuojaimia. Käytä liukumattomia käsineitä ja turvajalkineita. Pidä lapset ja eläimet etäällä. Lue käyttöohje kokonaan.

Millaisia pintoja voin puhdistaa tällä lisäosalla?

Se on suunniteltu kulkuteiden, terassien, betonin, asfaltin ja pihojen puhdistukseen. Se on tehokas epätasaisilla ja saumatuilla pinnoilla.

Kuinka harjarullat vaihdetaan?

Irrota akku. Poista vetotappi ja moottoriakseli. Vedä rulla pois akselilta. Asenna uusi rulla kohdistamalla suojalevyn urat rullan reikään. Kiinnitä tapilla. Vaihda aina molemmat rullat samanaikaisesti.

Mitä teen, jos harjarulla ei käynnisty?

Tarkista, että akku on oikein asetettu ja ladattu. Varmista, että koskettimet ovat puhtaita. Pidä lukitusvipua painettuna samalla, kun painat liipaisinta. Jos ongelma jatkuu, ota yhteyttä EGO:n asiakaspalveluun.

Voiko työkalua käyttää sateessa?

Ei, älä käytä työkalua sateessa äläkä altista sitä vedelle. Tuotteessa on symboli 'ei saa altistaa sateelle'.

Kuinka lisäosa puhdistetaan ja huolletaan?

Irrota akku. Poista roskat rullista, kotelosta ja vaihteistosta. Tarvittaessa irrota rullat perusteellista puhdistusta varten. Älä upota työkalua veteen äläkä käytä painepesuria.

Mikä on suositeltu käyttölämpötila?

Työkalua tulee käyttää -15°C:n ja 40°C:n välillä. Suositeltu säilytyslämpötila on -20°C - 70°C.

Voinko käyttää muita kuin EGO:n osia tämän lisäosan kanssa?

Ei, käytä vain valmistajan suosittelemia varaosia. Muiden kuin hyväksyttyjen osien käyttö voi aiheuttaa vakavia vammoja ja mitätöidä takuun.

Kuinka työkalu säilytetään käytön jälkeen?

Irrota akku. Puhdista työkalu huolellisesti. Irrota lisäosa moottorilohkosta ja aseta suojakorkki varteen estääksesi lian pääsyn. Säilytä kuivassa, lukitussa paikassa lasten ulottumattomissa.

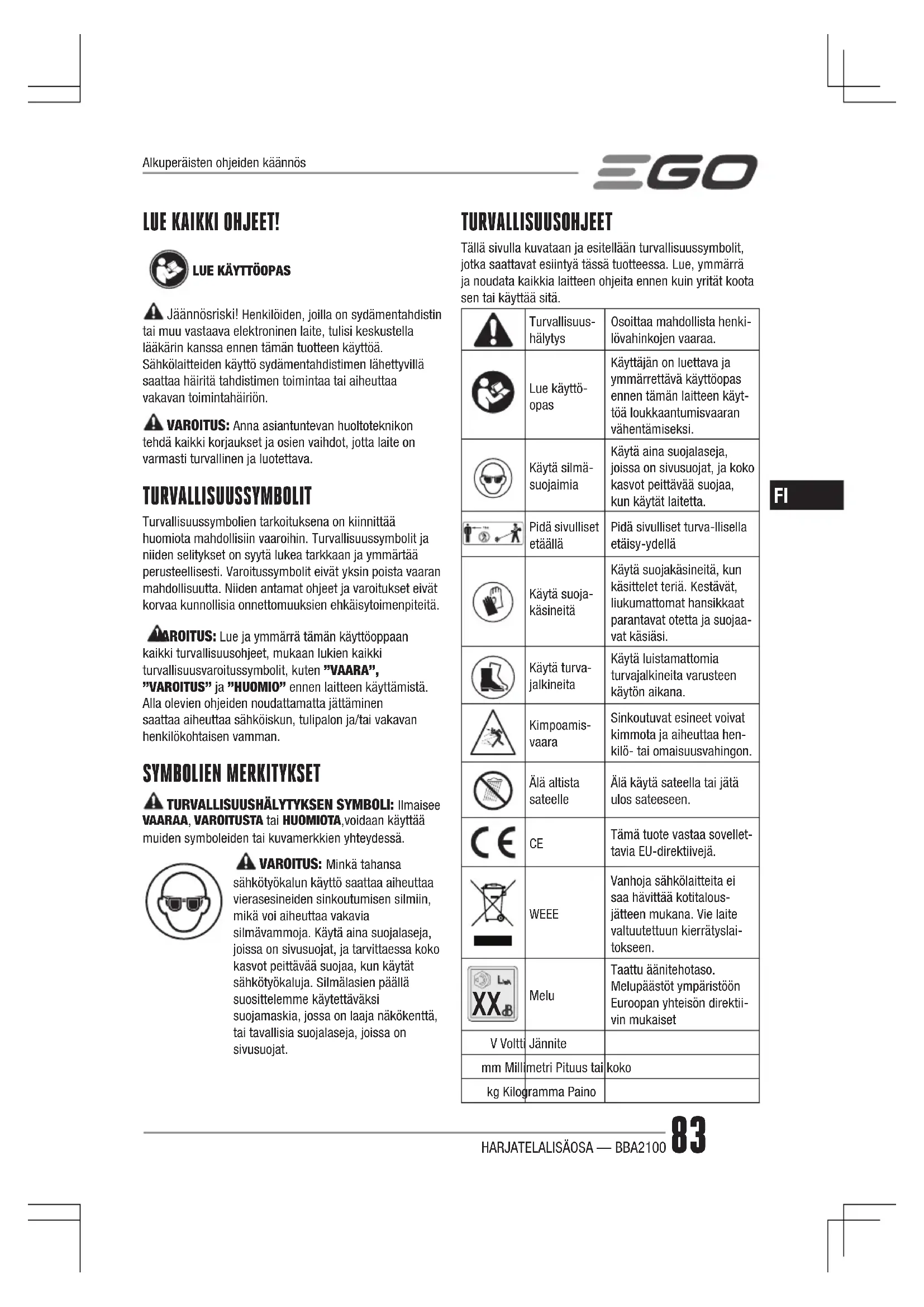

KÄYTTÖOHJE BBA2100 EGO

FI Harjatelalisäosa 83

Jäännösriski! Henkilöiden, joilla on sydämentahdistin tai muu vastaava elektroninen laite, tulisi keskustella lääkärin kanssa ennen tämän tuotteen käyttöä. Sähkölaitteiden käyttö sydämentahdistimen lähettyvillä saattaa häiritä tahdistimen toimintaa tai aiheuttaa vakavan toimintahäiriön.

VAROITUS: Anna asiantuntevan huoltoteknikon tehdä kaikki korjaukset ja osien vaihdot, jotta laite on varmasti turvallinen ja luotettava.

TURVALLISUUSSYMBOLIT

Turvallisuussymbolien tarkoituksena on kiinnittää huomiota mahdollisiin vaaroihin. Turvallisuussymbolit ja niiden selitykset on syytä lukea tarkkaan ja ymmärtää perusteellisesti. Varoitussymbolit eivät yksin poista vaaran mahdollisuutta. Niiden antamat ohjeet ja varoitukset eivät korvaa kunnollisia onnettomuuksien ehkäisytoimenpiteitä.

AROITUS: Lue ja ymmärrä tämän käyttöoppaan kaikki turvallisuusohjeet, mukaan lukien kaikki turvallisuusvaroitussymbolit, kuten "VAARA", "VAROITUS" ja "HUOMIO" ennen laitteen käyttämistä. Alla olevien ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan henkilökohtaisen vamman.

SYMBOLIEN MERKITYKSET

TURVALLISUUSHÄLYTYKSEN SYMBOLI: Ilmaisee VAARAA, VAROITUSTA tai HUOMIOTA, voidaan käyttää muiden symboleiden tai kuvamerkkien yhteydessä.

⚠️ VAROITUS: Minkä tahansa sähkötyökalun käyttö saattaa aiheuttaa vierasesineiden sinkoutumisen silmiin, mikä voi aiheuttaa vakavia silmävammoja. Käytä aina suojalaseja, joissa on sivusuojat, ja tarvittaessa koko kasvot peittävää suojaa, kun käytät sähkötyökaluja. Silmälasien päällä suosittelemme käytettäväksi suojamaskia, jossa on laaja näkökenttä, tai tavallisia suojalaseja, joissa on sivusuojat.

TURVALLISUUSOHJEET

Tällä sivulla kuvataan ja esitellään turvallisuussymbolit, jotka saattavat esiintyä tässä tuotteessa. Lue, ymmärrä ja noudata kaikkia laitteen ohjeita ennen kuin yrität koota sen tai käyttää sitä.

	Turvallisuushälytys	Osoittaa mahdollista henkilövahinkojen vaaraa.
	Lue käyttö-opas	Käyttäjän on luettava ja ymmärrettävä käyttöopas ennen tämän laitteen käyt-töä loukkaantumisvaaran vähentämiseksi.
	Käytä silmä-suojaimia	Käytä aina suojalaseja, joissa on sivusuojat, ja koko kasvot peittävää suojaa, kun käytät laitetta.
	Pidä sivulliset etäällä	Pidä sivulliset turva-llisella etäisy-ydellä
	Käytä suoja-käsineitä	Käytä suojakäsineitä, kun käsittelet teriä. Kestävät, liukumattomat hansikkaat parantavat otetta ja suojaa-vat käsiäsi.
	Käytä turva-jalkineita	Käytä luistamattomia turvajalkineita varusteen käytön aikana.
	Kimpoamis-vaara	Sinkoutuvat esineet voivat kimmota ja aiheuttaa hen-kilö- tai omaisuusvahingon.
	Älä altista sateelle	Älä käytä sateella tai jätä ulos sateeseen.
	CE	Tämä tuote vastaa sovellet-tavia EU-direktiivejä.
	WEEE	Vanhoja sähkölaitteita ei saa hävittää kotitalous-jätteen mukana. Vie laite valtuutettuun kierrätyslai-tokseen.
	Melu	Taattu äänitehotaso. Melupäästöt ympäristöön Euroopan yhteisön direkti-vin mukaiset
V Voltti	Jännite
mm Millimetri Pituus tai		koko
kg Kilogramma Paino

三GO

YLEISET SÄHKÖTYÖKALUJEN TURVALLISUUSVAROITUKSET

VAROIT US! Lue kaikki tämän sähkötyökalun mukana tulleet turvallisuusvaroitukset, ohjeet, piirustukset ja tekniset tiedot. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava loukkaantuminen.

Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten.

TYÖALUEEN TURVALLISUUS

• Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet aiheuttavat onnettomuuksia.
• Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalut saattavat aiheuttaa kipinöitä, jotka voivat sytyttää tomun tai höyryjä.
• Älä päästä lapsia tai sivullisia lähelle, kun käytät sähkötyökaluja. Häiriötekijät voivat aiheuttaa hallinnan menettämisen.

SÄHKÖTURVALLISUUS

- Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun pääsevä vesi lisää sähköiskun vaaraa.

HENKILÖKOHTAINEN TURVALLISUUS

- Ole valpas, tarkkaavainen ja käytä maalaisjärkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua, kun olet väsynyt tai kun olet huumeiden, alkoholin tai lääkityksen vaikutuksen alaisena. Hetkellinenkin huomion herpaantuminen sähkötyökalua käytettäessä saattaa aiheuttaa vakavan henkilökohtaisen vamman.

- Käytä aina henkilönsuojaimia. Suojavarusteiden, kuten suojalasien, hengityssuojaimen, luistamattomien turvakenkien, suojakypärän ja/tai kuulosuojaimien, käyttö tarvittaessa vähentää loukkaantumisriskiä.

• Estä vahingossa käynnistyminen. Varmista, että kytkin on off-asennossa, ennen kuin liität virtalähteen ja/tai akun, nostat laitteen tai kannat sitä. Sähkötyökalujen kantaminen niin, että sormesi on kytkimellä, tai sähkötyökaluihin virran kytkeminen kytkin päällä voi aiheuttaa onnettomuuksia.
  ■ Poista kaikki säätöön käytetyt avaimet tai kiintoavaimet ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan jätetty avain tai kiintoavain saattaa aiheuttaa henkilövamman.

• Älä kurkottele. Säilytä aina tukeva asento ja hyvä tasapaino. Näin hallitset sähkötyökalun parhaalla mahdollisella tavalla odottamattomissa tilanteissa.

• Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiuksesi, vaatteesi ja käsineesi poissa liikkuvien osien läheltä. Väljät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osiin.
• Jos laitteissa on liitännät pölynpoistolaitteille ja keräilylaitteille, varmista, että ne on liitetty ja niitä käytetään oikein. Pölynpoistolaitteiden käyttö voi vähentää pölyyn liittyviä vaaroja.

Älä anna tuotteen tuttuuden toistuvan käytön takia tehdä sinua liian itsevarmaksi, äläkä jätä työkalun turvallisuusohjeita noudattamatta. Huolimaton toiminta voi aiheuttaa vakavan henkilövahingon sekunnin murto-osassa.

SÄHKÖTYÖKALUJEN KÄYTTÖ JA KUNNOSSAPITO

• Älä pakota sähkötyökalua. Käytä omaan käyttötarkoitukseesi soveltuvaa sähkötyökalua. Oikea sähkötyökalu suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella.
• Älä käytä sähkötyökalua, jos sitä ei saa käynnistettyä ja suljettua kytkimellä. Sähkötyökalun, jota ei voida hallita kytkimellä, käyttö on vaarallista ja laite on korjattava.
• Irrota sähkötyökalusta akku, mikäli irrotettavissa, ja/tai irtikytkentälaite ennen tukosten poistamista, säätöjen tekemistä, lisävarusteiden vaihtamista, puhdistamista tai sähkötyökalujen asettamista säilytykseen. Nämä estävät turvallisuustoimenpiteet vähentävät sähkötyökalun vahingossa käynnistämisen riskiä.
  Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalun. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä.
  ■ Huolla sähkötyökalut ja lisävarusteet. Tarkista, että liikkuvat osat ovat kunnolla paikallaan, että osat ovat ehjiä, ja että sähkötyökalussa ei ole muita ongelmia, jotka saattaisivat vaikuttaa sen toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista sähkötyökaluista ja lisävarusteista.
• Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuureunat, eivät todennäköisesti jumiudu, ja niitä on helpompi hallita.

Käytä sähkötyökaluja, lisävarusteita ja teriä yms. näiden ohjeiden mukaisesti ja niin, että otat huomioon käyttöolosuhteet ja tehtävän työn. Sähkötyökalujen käyttö muihin kuin niille suunniteltuihin tarkoituksiin saattaa aiheuttaa vaaratilanteen.

- Pidä kahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja tartuntapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

AKKUTYÖKALUN KÄYTTÖ JA KUNNOSSAPITO

- Lataa vain valmistajan määrittelemällä laturilla. Tietynlaisen laturin käyttö tietynlaisen akun kanssa saattaa aiheuttaa tulipalon riskin, jos sitä käytetään toisenlaisen akun kanssa.

- Käytä sähkötyökaluja vain niille erikseen määriteltyjen akkujen kanssa. Muunlaisten akkujen käyttö saattaa aiheuttaa loukkaantumisen tai tulipalon vaaran.

- Kun akku ei ole käytössä, pidä se erillään metalliesineistä, kuten paperiliittimet, kolikot, avaimet, naulat, ruuvit ja muut pienet metalliesineet, jotka voivat yhdistää akun navat toisiinsa. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon.

- Akusta voi valua nestettä vääärästä käytöstä johtuen. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja.

- Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muutettu. Vaurioituneet tai muutetut akut voivat käyttäytyä arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai henkilövahingon vaaran.

- Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Altistaminen yli 100 °C:n lämpötilalle voi aiheuttaa räjähdyksen.

- Noudata kaikkia latausohjeita. Älä lataa akkua tai työkalua lämpötilassa, joka ole ohjeissa ilmoitetun lämpötila-alueen sisällä. Virheellinen lataaminen tai lataaminen ilmoitetun lämpötila-alueen ulkopuolella olevassa lämpötilassa voi vaurioittaa akkua ja lisätä palovaaraa.

MUUT TURVALLISUUSVAROITUKSET

Harjoittelu

■ Lue ohjeet huolellisesti. Tutustu laitteen säätimiin ja oikeanlaiseen käyttöön.

- Älä koskaan anna ohjeisiin perehtymättömien henkilöiden tai lasten käyttää konetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.

- Älä koskaan työskentele, jos lähellä on ihmisiä, etenkin lapsia, tai lemmikkieläimiä.

■ Muista, että käyttäjä on vastuussa onnettomuuksista tai vaaratilanteista, jotka kohdistuvat sivullisiin tai omaisuuteen.

Valmistelu

Käytä aina työskennellessäsi tukevia jalkineita ja pitkälahkeisia housuja. Älä käytä laitetta paljain jaloin tai avonaisissa sandaaleissa.

■ Tarkasta laitteen käyttöalue huolellisesti ja poista kaikki esineet, jotka voivat sinkoutua koneesta.

Tarkasta aina ennen käyttöä, etteivät työkalut ole kuluneet tai vaurioituneet. Vaihda kuluneet tai vaurioituneet osat ja pultit sarjoina, jotta tasapaino säilyy.

Käyttö

- Älä käytä moottoria suljetussa tilassa, johon voi kerääntyä vaarallisia hiilimonoksidihöyryjä.

■ Työskentele vain päivänvalossa tai hyvässä keinovalossa.

■ Varmista, että seisot tukevasti rinteissä.

■ Kävele koneen kanssa, älä juokse.

Käyttäessäsi pyörällisiä pyöriviä koneita työskentele rinteissä aina poikittaissuunnassa, ei koskaan ylös ja alas.

■ Ole erittäin varovainen, kun vaihdat suuntaa rinteissä.

- Älä työskentele erittäin jyrkissä rinteissä.

■ Ole erittäin varovainen, kun peruutat tai vedät konetta itseäsi kohti.

- Älä muuta moottorin säätöasetuksia tai ylitä moottorin suurinta kierrosnopeutta.

Käynnistä moottori varovasti valmistajan ohjeiden mukaan ja pidä jalkasi etäällä työkalusta.

- Älä laita käsiäsi tai jalkojasi pyörivien osien lähelle tai niiden alle.

- Älä koskaan nosta tai kanna konetta moottorin käydessä.

KÄYTTÖ RINTEESSÄ:

Rinteet ovat merkittävä tekijä liukastumis- ja kaatumisonnettomuuksissa, jotka saattavat aiheuttaa merkittävän vamman. Varmista, että seisot tukevasti rinteissä. Käyttö rinteissä vaatii erityistä tarkkaavaisuutta. Jos tunnet epävarmuutta rinteissä, älä työskentele siellä.

三GO

Varo kuoppia, uria, piilossa olevia esineitä tai kumpuja, jotka saattavat aiheuttaa liukastumisen tai kompastumisen. Pitkässä ruohossa voi olla piilossa olevia esteitä.

HUOLTO

■ Huollata sähkötyökalusi asiantuntevalla korjaajalla, joka käyttää vain identtisiä varaosia. Näin taataan sähkötyökalun turvallisuuden säilyminen.

- Älä koskaan huolla vaurioituneita akkuja. Akkujen huollon saa tehdä vain valmistaja tai sen valtuuttamat huoltoliikkeet.

VAROITUS: Lue kaikki tämän sähkötyökalun mukana tulleet turvallisuusvaroitukset, ohjeet, piirustukset ja tekniset tiedot. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava loukkaantuminen. Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten.

- Käytä vain kuvassa A lueteltujen akkujen ja latureiden kanssa.

SÄILYTÄ NÄMÄ OHJEET

TEKNISET TIEDOT

Harjarummun halkaisija 250 mm
Puhdistusleveys 560 mm
Suositeltu käyttölämpötila -15 °C-40 °C
Suositeltu säilytyslämpötila -20 °C-70 °C
Paino (suojuksen kanssa) 5,05 kg
Mitattu äänitehotaso L_WA		91,4 dB(A)K=2,02 dB(A)
Äänenpainen taso käyttäjän korvientasolla L_PA		82,8 dB(A)K=2,5 dB(A)
Taattu äänitehotaso L_WA (mitattu direktiivin 2000/14/EYMukaan)		93 dB(A)
Tärinäarvo a_h	Etuapukahva	0,46 m/s ^2 K= 1,5 m/s ^2
	Takakahva	1,43 m/s ^2 K= 1,5 m/s ^2

- Edellä esitetyt parametrit on testattu ja mitattu akkupään PH1400E kanssa.

Ilmoitettu tärinän kokonaispäästöarvo on mitattu standarditestausmenetelmän mukaisesti, ja sen avulla voidaan vertailla työkaluja keskenään;

Ilmoitettua tärinän kokonaispäästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.

HUOMAA: Työkalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta kokonaispäästöarvosta työkalun käyttötavasta johtuen; käyttäjän suojaamiseksi tulee käyttää käsineitä ja kuulosuojaimia varsinaisissa käyttöolosuhteissa.

PAKKAUSLUETTELO

OSAN NIMI MÄÄRÄ
Harjatelalisäosa	1
Harjarulla	2
Vetoakseli	2
Suojus (ja pultti)	1
Kuusioavain	1
Koukkutappi	2
Lukkotappi	2
Käyttöopas	1

KUVAUS

HARJATELALISÄOSAN OSAT (kuva A)

1. Päätytulppa
2. Harjatelalisäosan varsi
3. Suojus
4. Harjarulla
5. Vaihdelaatikko
6. Koukkutappi
7. Kuusioavain

KOKOONPANO

⚠️ VAROITUS: Jos jokin osa on vahingoittunut tai puuttuu, älä käytä tuotetta ennen kuin osat on vaihdettu. Tuotteen käyttö vioittuneilla tai puuttuvilla osilla voi aiheuttaa vakavan henkilövahingon.
⚠️ VAROITUS: Älä yritä muuttaa tätä tuotetta tai käyttää siinä lisävarusteita, joita ei ole suunniteltu käytettäviksi tämän koneen kanssa. Mikä tahansa tällainen muokkaus tai muutos on väärinkäytös ja saattaa aiheuttaa vaarallisen tilan, joka saattaa johtaa vakavaan henkilövammaan.
⚠️ VAROITUS: Irrota akun liitin liitännästä aina, kun kokoat osia. Näin varmistat, ettei laite käynnisty vahingossa eikä aiheuta vakavia henkilövahinkoja.

AROITUS: Älä yhdistä harjatelaa akkupäähän, ennen kuin laite on valmiiksi koottu. Tämän ohjeen noudattamatta jättäminen saattaa aiheuttaa tahattoman käynnistymisen ja johtaa vakavaan henkilövahinkoon.

SUOJAN KIINNITTÄMINEN

⚠️ VAROITUS: Asenna suojus ennen kuin yhdistät harjatelan akkupäähän.

1. Löysää ja irrota suojuksen pultti mukana toimitetulla kuusioavaimella (kuva B).
2. Nosta harjatelalisäosan vartta ja irrota päätytulppa varresta.
3. Kun suojuksen kolo on kohdistettu varren päässä ulokkeeseen, siirrä suojusta vartta pitkin, kunnes suojuksen ja varren ruuvinreiät kohdistuvat (kuvat C ja D).

Kuvien C ja D osien kuvaus alla:

1. Kiinnitä suojus kunnolla kiristämällä pulttia myötäpäivään mukana toimitetulla kuusioavaimella.

HARJARULLIEN ASENTAMINEN

1. Paina vetoakseli käyttöakseliin (kuva E).

Kuvan E osien kuvaukset alla:

E-1 Käyttöakseli

E-2 Vetoakseli

1. Jotta vetoakseli pysyy käyttöakselissa, työnnä lukkotappi lukitusreikään.

HUOMAA: Lukkotappi täytyy asentaa paikalleen (kuva F).

Kuvan F osien kuvaus alla:

F-1 Lukkotappi

F-2 Lukitusreikä

1. Noudata samoja vaiheita toisen vetoakselin asentamisessa.
2. Paina harjarulla vetoakseliin (kuva G).

Kuvan G osien kuvaus alla:

G-1 Harjarulla

G-2 Vetoakseli

1. Jotta harjarulla pysyy vetoakselissa, työnnä koukkutappi päässä olevaan reikään (kuva H).

Kuvan H osien kuvaukset alla:

H-1 Koukkutappi

1. Noudata samoja vaiheita toisen harjarullan asentamisessa.

HARJATELALISÄOSAN KIINNITTÄMINEN AKKUPÄÄHÄN

VAROITUS: Älä koskaan kiinnitä tai säädä mitään lisäosaa, kun akkupää on käynnissä, tai kun akku on asennettuna. Moottorin sammuttamatta jättäminen ja akun poistamatta jättäminen voivat aiheuttaa vakavan henkilövahingon.

Tämä harjatelalisäosa on suunniteltu käytettäväksi EGO-akkupään PH1400E kanssa.

1. Sammuta moottori ja poista akku.
2. Löysää akkupään liitoksen siipinuppi.
3. Jos päätytulppa on lisäosan varressa, irrota se ja säilytä sitä varmassa paikassa myöhempää käyttöä varten.

Kohdista harjatelan varren nuoli liitoskappaleen nuoleen (kuva I) ja paina harjatelan vartta liitoskappaleeseen, kunnes kuulet "naksahavan" äänen (kuva J).

Kuvan I osien kuvaus alla:

I-1 Varren vapautuspainike

I-2 Liitoskappaleen nuoli

I-3 Siipimutteri

I-4 Lisäosan varren nuoli

I-5 Punainen viiva

Kuvan J osien kuvaukset alla:

J-1 Punainen viiva

1. Tarkasta harjatelalisäosan varren pysyvyys liitoskappaleessa vetämällä hieman varresta. Jos se ei pysy, siirrä harjatelan vartta edestakaisin liitoskappaleessa, kunnes "naksahtava" ääni ilmaisee sen lukittuneen.
2. Kiristä siipimutteri kunnolla.

VAROITUS: Varmista, että liitoskappaleen siipimutteri on kunnolla kiristetty ennen laitteen käyttämistä; tarkista sen kireys säännöllisesti käytön aikana vakavien henkilövahinkojen välttämiseksi.

LISÄOSAN POISTAMINEN AKKUPÄÄSTÄ

1. Pysäytä moottori ja poista akku.
2. Löysää siipimutteri.

三GO

1. Pidä varren vapautuspainiketta painettuna ja vedä tai käännä harjatelalisäosan varsi irti liitoskappaleesta, jotta saat sen akkupään poistettua.

TOIMINTA

VAROITUS: Älä anna tämän laitteen tuttuuden tehdä sen käsittelystä huolimatonta. Muista, että sekunnin sadasosankin huolimattomuus riittää vakavan vamman aiheutumiseen.

VAROITUS: Käytä aina suojalaseja ja kuulosuojaimia. Tämän ohjeen laiminlyöminen saattaa aiheuttaa esineiden sinkoutumisen silmiin ja mahdollisen vakavan henkilövahingon.

VAROITUS: Älä käytä lisälaitteita tai lisävarusteita, jos tämän tuotteen valmistaja ei ole suositellut niitä. Tällaisten lisävarusteiden tai apuvälineiden käyttö saattaa aiheuttaa vakavia henkilövahinkoja.

KÄYTTÄMINEN

Voit käyttää laitetta alla lueteltuihin tarkoituksiin:

■ Alueiden ja polkujen puhdistaminen, myös epätasaisten ja liitettyjen pintojen.
■ Jalkakäytävien/betoni-/asfalttiajoteiden, kävelyteider ja pihojen puhdistaminen.

VAROITUS: Pukeudu asianmukaisesti välttääksesi loukkaantumisvaaran työkalua käyttäessäsi. Älä käytä väljiä vaatteita tai koruja. Käytä suojalaseja. Käytä paksuja, pitkälahkeisia housuja, kunnollisia jalkineita ja suojakäsineitä. Älä käytä lyhytlahkeisia housuja, sandaaleita tai ole paljain jaloin.

Jos puhdistettava pinta on kuiva, ruiskuta siihen vettä syntyvän pölymäärän vähentämiseksi.

Työskentele harjatelalla eteenpäin. Pidä harjatelasta kiinni aina niin, että toinen kätesi on takakahvalla ja toinen kätesi etuapukahvalla. Pidä kummallakin kädellä harjatelasta kunnolla kiinni käytön aikana.

Pidä ja ohjaa harjatelaa matalassa kulmassa. Jos harjatelaa pidetään liian jyrkässä kulmassa, sillä on taipumus työntää takaisin käyttäjää kohti.

Säilytä ote ja pidä tasapaino molempien jalkojen varassa (kuva K).

Sinkoutuvat materiaalit voivat aiheuttaa vakavan henkilövahingon käyttäjälle tai sivullisille. Henkilövahinkojen välttämiseksi toimi seuraavalla tavalla:

■ Siirrä harjatela työskentelyalueelle ennen käynnistämistä ja käynnistä harjatela hitaalla nopeudella.
- Pidä ja ohjaa harjatelaa matalassa kulmassa, jotta vältät loukkaantumisvaaran hallinnan menetyksen takia. Jos harjatelaa pidetään liian jyrkässä kulmassa, sillä on taipumus työntää takaisin käyttäjää kohti.

Tarkasta ennen jokaista käyttöä vaurioituneiden/ kuluneiden osien varalta.

Tarkasta harjarulla, suojus, etuapukahva ja vetoakseli. Vaihda murtuneet, vääntyneet, taipuneet tai muulla tavoin vaurioituneet osat.

Puhdista harjatela jokaisen käyttökerran jälkeen

Katso Huolto-kohdasta puhdistamisohjeet.

TYÖKALUN KÄYNNISTÄMINEN/SAMMUTTAMINEN

Katso akkupään PH1400E käyttöoppaasta kohta "AKK-UPÄÄN KÄYNNISTÄMINEN/SAMMUTTAMINEN"

KUNNOSSAPITO

VAROITUS: Käytä huollon yhteydessä vain identtisiä varaosia. Muiden osien käyttö saattaa aiheuttaa vaaran tai laitteen vaurioitumisen. Pätevän huoltoteknikon tulee suorittaa kaikki korjaukset, jotta voidaan taata tuotteen turvallinen ja luotettava käyttö.
VAROITUS: Akkutyökaluja ei tarvitse liittää sähköverkkoon. Tästä syystä ne ovat aina käyttökunnossa. Vakavan henkilövahingon välttämiseksi ole erityisen varovainen, kun teet kunnossapitoa, huollat tai vaihdat leikkuuosia tai muita osia.
VAROITUS: Vakavan henkilövahingon välttämiseksi poista akku akkupäästä ja odota harjarullan pysähtymistä, ennen kuin huollat tai puhdistat konetta tai vaihdat siihen lisäosia ja silloin, kun kone ei ole käytössä.

YLEINEN KUNNOSSAPITO

VAROITUS: Älä anna jarrunesteiden, bensiinin, ruosteen irrotusaineiden tai muiden öljypohjaisten tuotteiden joutua kosketuksiin muoviosien kanssa. Kemikaalit saattavat vahingoittaa, heikentää tai tuhota muovia, mikä saattaa aiheuttaa vakavan henkilövamman.
⚠️ VAROITUS: Kun puhdistat harjatelalisäosaa, ÄLÄ upota sitä veteen tai muihin nesteisiin. Älä pese konetta painepesurilla. Kova vesisuihku voi vaurioittaa koneen osia.

HARJARULLAN KUNNOSSAPITO

■ Puhdista harjarulla säännöllisesti.
■ Jos toinen harjarullista on vaihdettava kulumisen takia, vaihda molemmat harjarullat suorituskyvyn säilymiseksi.

Kaikki harjatelan huoltotoimet, muut kuin näissä kunnossapito-ohjeissa luetellut, tulee antaa valtuutettujen huoltohenkilöiden suoritettaviksi.

HARJARULLIEN VAIHTAMINEN

⚠️ VAROITUS: Vaurioitunut harjarulla saattaa hajota kappaleiksi pitkäaikaisen käytön jälkeen ja aiheuttaa vaarallisesti lentäviä kappaleita. Sinkoutuneet kohteet saattavat aiheuttaa vakavan henkilövamman. Tarkasta harjatela säännöllisesti, äläkä käytä sitä, jos siinä on kuluneita tai vaurioituneita osia.

Irrottaminen (kuva L)

1. Irrota koukkutappi vetoakselin päästä.
2. Vedä harjarulla ja sen peitelevy yhdessä irti vetoakselista.
3. Jos vetoakseli on vaurioitunut, irrota lukkotappi vetoakselin reiästä ja vedä vetoakseli irti käyttöakselista (kuva M).
4. Jos peitelevy on vaurioitunut, vedä se irti harjarullasta ja vaihda se.
5. Noudata samoja vaiheita toisen harjarullan irrottamisessa.

Kuvan L osien kuvaus alla:

L-1 Käyttöakseli L-4 Koukkutappi
L-2 Lukkotappi L-5 Suojalevy
L-3 Harjarulla L-6 Vetoakseli

Asentaminen

1. Asenna vetoakseli käyttöakseliin ja työnnä lukkotappi vetoakselin reikään (katso kuva F).
2. Asenna peitelevy harjarullaan siten, että peitelevyn uloke kohdistuu harjarullan reikään (kuva N).

Kuvan N osien kuvaukset alla:

N-1 Reikä

N-2 Uloke

1. Paina harjarulla vetoakseliin (katso kuva G).
2. Työnnä koukkutappi vetoakselin päässä olevaan reikään ja taivuta se tasaiseksi.
3. Noudata samoja vaiheita toisen harjarullan asentamisessa.

VAROITUS: Vaihda aina molemmat harjarullat samanaikaisesti.

LAITTEEN PUHDISTAMINEN

■ Poista akku.
■ Puhdista juurien kappaleet, maaperän ja kasvien aiheuttamat tukokset harjarullista, suojuksesta ja vaihteistolaatikosta. Harjarullat ja suojuksen voi puhdistaa huolellisemmin irrottamalla ne ja pesemällä kunnolla. Yksityiskohtaiset vaihtovaiheet kappaleessa "HARJARULLIEN VAIHTAMINEN".
■ Pidä tuuletusaukot esteettöminä

LAITTEEN VARASTOINTI

■ Irrota akku työkalusta.
■ Puhdista työkalu huolellisesti ja tarkista harjarullat.
■ Poista harjatelalisäosa akkupäästä ja peitä varsi päätytulpalla, jotta lika ei pääse liitoskappaleeseen.
- Säilytä työkalu kuivassa, hyvin ilmastoidussa, lukitussa paikassa tai korkealla, poissa lasten ulottuvilta Älä säilytä laitetta lannoitteiden, bensiinin tai muiden kemikaalien päällä tai vieressä.

Ympäristönsuojelu

Älä hävitä sähkölaitteita, akkulaturia tai akkua/ladattavia paristoja kotitalousjätteen seassa! EU:n direktiivin 2012/19/EU mukaan sähkölaite- ja elektroniikkaromu, jota ei enää voida käyttää ja EU:n direktiivin 2006/66/EY mukaan vialliset tai käytetyt akut/paristot on kerättävä erikseen. Jos sähkölaitteita viedään kaatopaikalle, pohjaveteen saattaa vuotaa vaarallisia aineita ja päätyä sitä kautta ruokaketjuun. Tämä vahingoittaa terveyttäsi ja hyvinvointiasi.

VIANMÄÄRITYS

ONGELMA	SYY RATKAISU
Harjatela ei käynnisty.	■ Akkua ei ole liitetty oikein akkupäähän.■ Akkupään ja akun välillä ei ole sähköliitäntää.■ Akku on tyhjä.■ Lukituksenpoistokytkintä ja akkupään liipaisinta ei paineta samanaikaisesti.■ Ei toimi edellä esitetystä huolimatta.	■ Kiinnitä akku akkupäähän.■ Poista akku, tarkasta liitäntäkohdat ja asenna akku takaisin siten, että se naksahtaa paikalleen.■ Lataa akku käyttöoppaan luettelossa olevalla EGO-laturilla.■ Paina lukituksen poistokytkin alas ja pidä sitä painettuna, käynnistä sen jälkeen painamalla liipaisinta.■ Ota yhteyttä EGOn asiakaspalveluun.
Harjatela on ilmeisesti vaurioitunut.	■ Epänormaali vaurio kuljetuksen tai käytön aikana.	■ Ota yhteyttä EGOn asiakaspalveluun
Harjatela pysähtyy harjaamisen aikana.	■ Moottori on ylikuormittunut.■ Akku tai akkupää on ylikuumentunut.■ Akku on irronnut työkalusta.■ Akku on tyhjä.■ Ei toimi edellä esitetystä huolimatta.	■ Moottori tunnistaa, kun kuorma poistetaan. Vähennä harjatelankuormitusta jatkuvassa käytössä.■ Anna akun tai akkupään jäähtyä, kunnes sen lämpötila laskee alle 67 °C.■ Aseta akku uudelleen paikalleen.■ Lataa akku käyttöoppaan luettelossa olevalla EGO-laturilla.■ Ota yhteyttä EGOn asiakaspalveluun.

TAKUU

EGON TAKUUEHDOT

Verkkosivustolta egopowerplus.com löydät EGOn takuuehtojen täydelliset ehdot kokonaisuudessaan.

LES GJENNOM ALLE INSTRUKSJONENE!

LES BRUKERMANUALEN

F-1 Lukustustihvt

F-2 Lukustusava
