KULLANIM KILAVUZU KM 7540 W Bp Kärcher

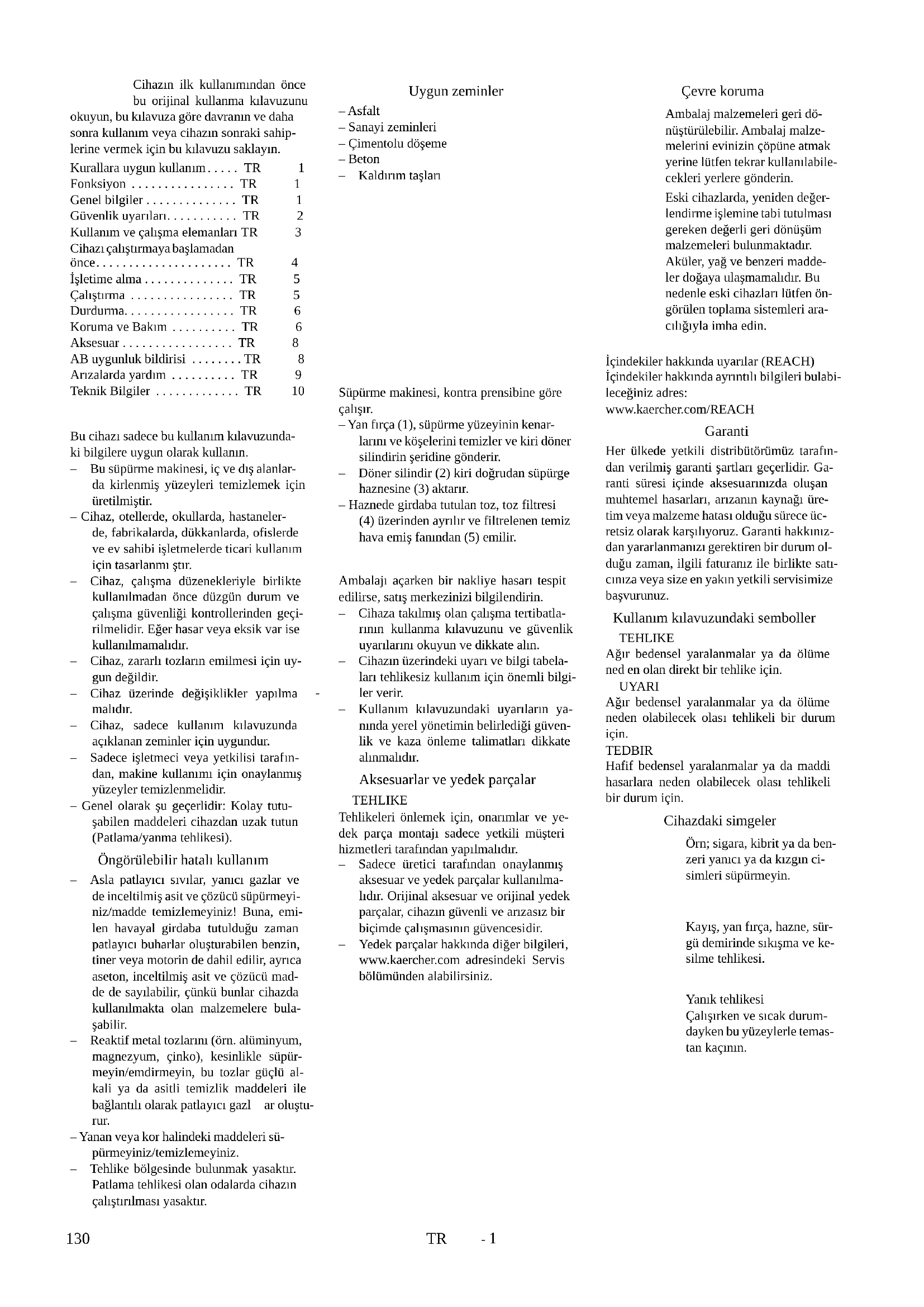

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Kurallara uygun kullanım..... TR 1

Fonksiyon ..... TR 1

Genel bilgiler.... TR 1

Güvenlik uyarıları.... TR 2

Kullanım ve çalışma elemanları TR 3

Cihazı çalıştırmaya başlamadan önce.... TR 4

İşletime alma ..... TR 5

Çalıştırma ..... TR 5

Durdurma.... TR 6

Koruma ve Bakım ..... TR 6

Aksesuar.... TR 8

AB uygunluk bildirisi ..... TR 8

Arizalarda yardım ..... TR 9

Teknik Bilgiler ..... TR 10

Bu cihazı sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.

Öngörülebilir hatalı kullanım

• Bu süpürme makinesi, iç ve dış alanlarda kirlenmiş yüzeyleri temizlemek için üretilmiştir.
  – Cihaz, otellerde, okullarda, hastanelerde, fabrikalarda, dükkanlarda, ofislerde ve ev sahibi işletmelerde ticari kullanım için tasarlanımı stır.
• Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır.
• Cihaz, zararlı tozların emilmesi için uygun değildir.
• Cihaz üzerinde değişiklikler yapılma malıdır.
• Cihaz, sadece kullanım kılavuzunda açıklanan zeminler için uygundur.
• Sadece işletmeci veya yetkilisi tarafından, makine kullanımı için onaylanmış yüzeyler temizlenmelidir.
• Genel olarak şu geçerlidir: Kolay tutuşabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi).
• Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyiniz/madde temizlemeyiniz! Buna, emilen havayal girdaba tutulduğu zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahil edilir, ayrıca aseton, inceltilmiş asit ve çözücü madde de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bulaşabilir.
• Reaktif metal tozlarını (örn. alüminyum, magnezyum, çinko), kesinlikle süpürmeyin/emdirmeyin, bu tozlar güçlü alkali ya da asitli temizlik maddeleri ile bağlantı olarak patlayıcı gazl ar oluşturur.
  – Yanan veya kor halindeki maddeleri süpürmeyiniz/temizlemeyiniz.
• Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır.

Uygun zeminler

• Asfalt
  – Sanayi zeminleri
• Çimentolu döşeme
• Beton
• Kaldırım taşları

Süpürme makinesi, kontra prensibine göre çalışır.

– Yan fırça (1), süpürme yüzeyinin kenarlarını ve köşelerini temizler ve kiri döner silindirin şeridine gönderir.
- Döner silindir (2) kiri doğrudan süpürge haznesine (3) aktarır.
– Haznede girdaba tutulan toz, toz filtresi (4) üzerinden ayrılır ve filtrelenen temiz hava emiş fanından (5) emilir.

Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin.

• Cihaza takılmış olan çalışma tertibatlarının kullanma kılavuzunu ve güvenlik uyarlarını okuyun ve dikkate alın.
• Cihazın üzerindeki uyarı ve bilgi tabelaları tehlikesiz kullanım için önemli bilgiler verir.
• Kullanım kılavuzundaki uyarıların yanında yerel yönetimin belirlediği güvenlik ve kaza önleme talimatları dikkate alınmalıdır.

Aksesuarlar ve yedek parçalar TEHLIKE

Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.

• Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.
• Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır.

Aküler, yağ ve benzeri madde- ler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri ara- cılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde aksesuarınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Kullanım kılavuzundaki semboller TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme ned en olan direkt bir tehlike için.

UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

TEDBIR

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Cihazdaki simgeler

Örn; sigara, kibrit ya da benzeri yanıcı ya da kızgın cisimleri süpürmeyin.

Kayış, yan fırça, hazne, sürgü demirinde sıkışma ve kesilme tehlikesi.

Yanık tehlikesi

Çalışırken ve sıcak durum-dayken bu yüzeylerle temas-tan kaçının.

Güvenlik uyarıları

Kullanıma yönelik güvenlik uyarıları

• Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır.
• Tehlikeli alanlarda (örneğin benzin istasyonu) cihazın kullanılması durumunda gerekli emniyet tedbirlerinin dikkate alınması gerekir. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır.
• Kullanıcı personel cihazı talimatlara uygun olarak kullanmalıdır. Personel, yerel kuralları dikkate almalı ve çalışma sırasında özellikle çocuklar olmak üzere 3. şahıslara dikkat etmelidir.
• Çalışmaya başlamadan önce, kullanım personeli tüm koruma tertibatlarının düzgün şekilde takılmış olduğundan ve çalıştığından emin olmalıdır.
• Cihazın kullanım personeli, diğer insanlarla veya mallarıyla oluşan kazalardan sorumludur.
• Kullanım personelinin sıkı oturan giysiler giymesine dikkat edin. Sağlam ayakkabılar giyin ve gevşek giysilerden kaçının.
• Harekete geçmeden önce yakındaki bölgeyi kontrol edin (örn. çocuklar). Görüşün yeterli olmasına dikkat edin!
• Cihazın yetkisiz bir şekilde kullanılmasını önlemek için, anahtar çekilmelidir.
  – Ayrılırken cihaz istenmeyen hareketlere karşı emniyete alınmalıdır.
  – Cih az, sadece kullanım konusunda eğitim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır.
• Bu cihaz, (çocuklar dahil olmak üzere) fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılma-malıdır.
• Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır.

Sürüş moduna yönelik güvenlik uyarıları

Tehlike

Yaralanma tehlikesi!

Çok büyük eğimlerde devrilme tehlikesi.

- Aracı sürüş yönünde sadece % 12ka-dar rampalarda ve eğimlerde sürün.

Stabil olmayan zeminlerde devrilme tehlikesi.

- Cihazı sadece sabitlenmiş zeminlerde hareket ettirin.

Çok büyük yan eğimde devrilme tehlikesi.

- Aracı sadece sürüş yönünün enine doğru maksimum %12lerde sürün.

Sürüş hızı ilgili koşullara adapte edilmelidir.

Cihazın taşınmasına yönelik güvenlik uyarıları

• Taşıma sırasında cihazın ağırlığına dikkat edin.
• Cihazı taşımak için akü kutup başlarını ayırın ve cihazı güvenli şekilde sabitleyin.

Aküyle çalıştırılan cihazlara yönelik güvenlik uyarıları

Not: Sadece Kärcher tarafından tavsiye edilen aküler ve şarj cihazlarını kullanın, garanti yükümlülüğü bulunmaktadır.

• Akü üreticisi ve şarj cihazı üreticisinin kullanma talimatlarına mutlaka uyulmalıdır. Akülerin kullanılmasına yönelik yasalara dikkat edin.
• Aküleri kesinlikle boşalmış durumda bırakmayın, aksine mümkün olduğunca kısa süre içinde tekrar şarj edin.
• Kaçak akımları önlemek için aküleri her zaman temiz ve kuru tutun. Metal tozları gibi kirlerden koruyun.

– Her hangi bir alet ya da benzeri cisimleri akünün üzerine koymayın. Kısa devre ve patlama tehlikesi.

- Her zaman aynı tipte 2 akü kullanın!

- Kesinlikle akünün yakınında ya da akü şarj bölümünde açık ateşle çalışmayın, kıvılcım oluşturmayın ya da sigara içmeyin. Patlama tehlikesi.

- Sadece kutup kapaklı aküler kullanın. Kaybederseniz kutup kapağını değiştirin.

– Tahrik motoru giri sıcak parçalara dokunmayın (yanma tehlikesi).

– Akü asidiyle çalışırk en dikkatli olun. İlgili güvenlik talimatlarına dikkat edin!

- Kullanılmış aküleri, 91/ 157 EWG sayılı AB yönetmeliğine uygun olarak çevreye zarar vermeyecek şekilde imha edin.

Koruma ve bakıma yönelik güvenlik uyarıları

• Cihazın temizlenmesi ve bakımı, parçaların değiştirilmesi ya da başka bir fonksiyona geçişten önce, cihaz kapatılmalı ve kontak anahtarı çekilmelidir.
  – Elektrik sistemindeki çalışmalar sırasında akü kutup başları sökülmelidir.
• Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi).
• Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır.
• Ticari amaçla kullanılan yeri değiştirilmiş cihazlara yönelik geçerli yerel güvenlik kontrolüne dikkat edin.
• Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın.

Güvenlik düzenekleri

Cihaz kaputu

Cihaz, cihaz kapağı açılır açılmaz motoru kapatan bir kapak kontak şalteri ile donatılmıştır.

ATEHLIKE

Arızalı kapak kontak şalteri nedeniyle yaralanma tehlikesi!

Cihaz kapağı açıldığında motor kapanmıyorsa, kapak kontak şalteri arızalıdır. Cihazı artık çalıştırmayın ve tamir ettirin.

Ana şalter

→ Tehlikeli durumlarda veya cihazı hızlı şekilde kapatmak için ana şalteri "0" konumuna getirin.
→ İstenmeden çalıştırmaya karşı emniyete almak için, ana şalteri "0" konumuna getirin ve anahtarı çekin.

Kullanım ve çalışma elemanları

1 İtme kolunu sabitleme civatası (2x)
2 Toz filtresi
3 Süpürme haznesi
4 Arka conta çitası (süpürme haznesinde)
5 Şarj cihazı
(Sadece KM 75/40 W Bp Pack)
6 Aküler
(Sadece KM 75/40 W Bp Pack)
7 Tahrik tekerlekleri
8 Yan conta çitası
9 Döner silindir
10 Ön sızdırmaz çıta
11 Kaba kir kapakçığı
12 El freniyle birlikte direksiyon makarası
13 Yan fırça sabitlemesi
14 Yan fırça
15 Kapak kilidi
16 Cihaz kapağı
17 Akü şarj soketi
(Sadece KM 75/40 W Bp)
18 İtme yayı
19 ileri hareket kolu
20 Kaba kir kapağını kaldırma ve indirme kolu

Kumanda alanı

1 Ana şalter
2 Yan fırçayı indirme ve kaldırma kolu
3 Toz filtresi kapağının vidalı tapası
4 Süpürme haznesinin vidalı tapası
5 Toz filtresinin filtre temizliği
6 Islak/kuru kapakçık

Ana şalter

C B A 0 OFF 1

0/OFF Motor kapalı
1 Motor açık
A Anahtarı çekin
B	A r ıza göstergesi
C Akü göstergesi

Anahtarı çekin

→ Ana şalterin anahtarını "0" konumuna getirin ve çekin.

Cihaz kapağının açılması		Aküler	Tavsiye edilen aküler
Not	Akülerin güvenlik uyarları		Sipariş No. Hacim		Hava akımı
Cihaz kapağının kilidi ana şalterin anahtarıyla açılır.	Akülerdeki çalışmalar sırasında aşağıdaki uyarları mutlaka dikkate alın:		60 Ah, Bakım gerektir-miyor* Cihaz 2 aküye ihtiyaç duyar** m cinsinde3** m cinsinde3/s
	Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyarla-ra dikkat edin!
	Koruyucu gözlük kullanın!
	Çocukları asit ve akülerden uzak tutun!		Uzunluk 267 mm	Genişlik 177 mm	Yükseklik 190 mm
Ana şalterin anahtarını kapak kilidine sokun ve saat yönünde 90° döndürün.Kapak kilidini anahtardan dışarı çekin.Cihaz kapağını açın.Cihaz kapağının kapatılmasıCihaz kapağını kapatın, kapak kilidi kendiliğinden kilitlenir.	Patlama tehlikesi!		Tavsiye edilen şarj cihazlarıSipariş No.Şarj cihazı Akülerin takılması ve bağlanması
	Ateş, kıvılcım, açık ışık ve sigara içmek yasaktır!
	Yaralanma tehlikesi!
İndirme bilgileri
TEHLIKEYaralanma tehlikesi, hasar tehlikesi!Yükleme sırasında cihazın ağırlığına dikkat edin!Boş ağırlık (taşuma ağırlığı)KM 75/40 W Bp 79 kgKM 75/40 W Bp Pack 125 kgMüsaade edilen toplam ağırlıkKM 75/40 W Bp 205 kgKM 75/40 W Bp Pack 205 kgİndirmeKartonu çıkartın.Tekerlekleri emniyete almak için kullananılan ahşap takozları çıkartın ve cihazı elinizle paletten kaldırın.Park frenini çözün.İtme demirinin takılmasıCıvataları gevşetin .İtme kolunu dikin.Cıvataları sıkın.Yan fırçaların takılmasıNot: Cihazın yatırılmasından önce süpürme haznesini çıkartın ve itme kolunu öne çevirin. Cihazı itme kolunun üzerinde durdurmayın.Yan süpürgeleri taşıyıcıya takın ve sıkıca takın.	İlk yardım!Uyarı notu!Tasfiye edilmesi!Aküyü çöp bidonuna atmayın!	Uyarı notu!Tasfiye edilmesi!	NotKM 75/40 W Bp Packhazı daha önceden takılmıştır.Cihaz kapağını açın.Aküleri montaj taşıyıcısına koyun.Aküleri tutucu bantla emniyete alın.
	TehlikePatlama tehlikesi! Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın.TehlikeYaralanma tehlikesi! Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.TE HLIKEYangın ve patlama tehlikesi!– Sigara içmek ve açık ateş yasaktır.– Akülerin şarj edildiği bölümler, şarj işlemi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalandırılmış olmalıdır.TehlikeYaralanma tehlikesi!– Göz ya da deriye asit temas etmesi durumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın.– Daha sonra zaman kaybetmeden dok-tora gidin.– Kirlenmiş giysileri suyla yıkayın.	TehlikeKatlama tehlikesi! Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın.TehlikeYaralanma tehlikesi! Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.TE HLIKEYangın ve patlama tehlikesi!– Sigama içmek ve açık ateş yasaktır.– Akülerin şarj edildiği bölümler, şarj işlemi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalandırılmış olmalıdır.TehlikeYaralanma tehlikesi!– Göz ya da deriye asit temas etmesi durumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın.	Kutup terminalini (kırmızı kablo) artı kutba (+) bağlayın.Bağlantı hattını akülere vidalayın.Kutup terminalini eksi kutba (-) bağlayın.Not: Akü kutuplarında ve kutup terminallerinde kutup koruyucu gresle yeterli düzeyde koruma kontrolü yapın.Sadece kutup kapaklı aküler kullanım. Kaybederseniz kutup kapağını değiştirin.TEDBIRCihazı devreye sokmadan önce aküleri şarj edin.

Akülerin şarj edilmesi

Tehlike

Yaralanma tehlikesi! Şarj cihazı, sadece elektrik kablosu hasar görmemişse çalıştırılmalıdır. Hasar görmüş bir elektrik kablosu, zaman kaybetmeden üretici, müşteri hizmetleri ya da kalifiye bir kişi tarafından değiştirilmelidir.

ATEHLIKE

Elektrik çarpma tehlikesi. Akım hattı şebekesi ve sigortaya dikkat edin. Şarj cihazını sadece yeterli havalandırma bulunan kuru bölümlerde kullanın.

Not: Akü boşken şarj süresi yaklaşık 12 saattir.

Tehlike

Yaralanma tehlikesi! Akülerle uğraşırken güvenlik talimatlarını dikkate alın. Şarj cihazı üreticisinin kullanım talimatını dikkate alın.

Şarj işlemi - KM 75/40 W Bp Pack

Dikkat: Piller sadece oda sıcaklığında şarj edilmelidir!

Uyarı: Cihaz, standart olarak bakım gerektirmeyen akülerle donatılmıştır.

→ Cihaz kapağını açın.

→ Şarj aletinin elektrik fişini prize takın.

Uyarı: Şarj aleti elektronik olarak ayarlanmıştır ve şarj işlemini otomatik olarak tamamlar. Şarj işlemi sırasında cihazın tüm fonksiyonları otomatik olarak durdurulur.

1 Akü durumu göstergesi

Akü durum göstergesi, elektrik fişi takılmış durumdayken şarj işleminin ilerleyişini gösterir:

Aküler şarj ediliyor	Yeşil renkte yanıp sönüyor
Aküler şarj edildi	Yeşil renkte yanıyor
Şarj aletinde arıza	Kırmızı renkte yanıyor
Hata tablosundaki hata n mevcut	Bir durakla-mayla birlikte n kez kırmızı renkte yanıp sönüyor

Hata tablosu:

1	Akü bağlanmadı
2	Akü ters polaritesi
3	Akü aşırı boşalmış
4	Şarj özelliğiyle ilgili sorun
5	Güç kaynağı çok sıcak
6	Donanım hatası
7	İletişim hatası (güç kaynağı modu)

Akü ömrünün uzun olmasını sağlamak için akünün her zaman tam olarak şarj edilmesi gerekir.

Şarj işlemi - KM 75/40 W Bp

→ Cihaz kapağını açın.
→ Şarj cihazının şarj kablosunu süpürgenin şarj fişine takın
→ Şarj cihazının elektrik fişini takın ve şarj cihazını çalıştırın.

Şarj işleminden sonra

■ KM 75/40 W Bp Pack
→ Elektrik kablosunu çıkartın.
→ Elektrik kablosunu şarj cihazındaki kablo tutucusunun etrafına sarın.
→ Cihaz kapağını kapatın.
■ KM 75/40 W Bp
→ Şarj cihazını kapatın ve şebekeden ayı- rın.
→ Şarj kablosunu cihazdan sökün.
→ Cihaz kapağını kapatın.

Akünün sökülmesi

→ Cihaz kapağını açın.
→ Kutup terminalini eksi kutuptan (-) sökün.
→ Akülerin bağlantı hattını sökün.
→ Kutup terminalini artı kutuptan (-) sökün.
→ Tutucu bandı çözün.
→ Aküyü dışarı alın.
→ Kullanılmış aküyü geçerli düzenlemele- re göre tasfiye edin.

işletime alma

Genel bilgiler

TEHLIKE

Yaralanma tehlikesi! Süpürme haznesini çıkartmadan önce cihazı kapatın.

Not: İşletime alma sadece cihaz kapağı kapalıyken gerçekleşmelidir.

→ Süpürme makinesini düz bir yüzeye bırakın.
→ Motoru stop edin.
→ Park frenini kilitleyin.

Kontrol ve bakım çalışmaları

→ Akülerin şarj seviyesini kontrol edin.
→ Yan süpürgeleri kontrol edin.
→ Döner silindiri kontrol edin.
→ Toz filtresini temizleyin.
→ Süpürge haznesini boşaltın.

Not: Açıklama için Bkz. Temizlik ve bakım bölümü.

Çalıştırma

Tehlike

Cihazın uzun süre çalışması, titreşim nedeniyle ellerdeki kan dolaşım sisteminde sorunlara neden olabilir.

Bir çok etki faktörüne bağlı olduğu için genel geçerli kullanım verileri belirlenememektedir.

• Kötü kan dolaşımı olan kişisel mizaç (parmakların sık aralıklarla soğuması, uyuşması).
• Düşük çevre sıcaklığı. Ellerinizi korumak için sıcak tutan eldivenler kullanın.
  – Sıkıca tutmak kan akışına zarar verir.
• Kesintisiz bir çalışma, molalarla ara verilmiş çalışmadan daha kötüdür.

Cihazın düzenli, uzun süreli kullanılması ve söz konusu belirtilerin (Örn; parmakların uyuşması, soğuk parmaklar) tekrarlanarak ortaya çıkması durumunda, bir doktora muayene olmanızı öneriyoruz.

Cihazı çalıştırma

→ Park frenini çözün.

Motoru çalıştırın.

→ Ana şabri "1" konumuna getirin.

Not: Süpürme merdanesi ve yan fırça döner.

Cihazı sürme

İleri sürme

→ İleri hareket kolunu çekin.

Not: Sürüş hızı, kolun ileri hareket konumuna bağlı olarak kademesiz ayarlanabilir.

Rölanti

→ İleri hareket kolunu bırakın. Cihaz olduğu yerde kalır.

Engellerin üstünden geçilmesi

30 mm'ye kadar sabit engellerin üstünden geçilmesi:

→ Kaba kir kapağını kaldırın.
→ Yavaş ve dikkatlice ileri doğru üstünden geçin.
30 mm'nin üstündeki sabit engellerin üstünden geçilmesi:
→ Engellerin üstünden sadece uygun bir rampayla geçilebilir.

Süpürme modu:

Tehlike

Yaralanma tehlikesi! Döner silindir, açık kaba kir kapakçığında taşları veya taş kırıntılarını öne doğru fırlatıp atar. Kişilerin, hayvanların veya cisimlerin zarar görmemesine dikkat edin.

TEDBIR

Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekaniğinin zarar görmesine neden olur.

Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalıdır.

Kaldırılmış kaba kir kapakçığıyla süpürme

Not: Örn; sigara paketleri gibi 50 mm'lik yüksekliğe sahip büyük parçaları süpürmek için kaba kir kapağı kısa süreli kaldırılmalıdır.

Kaba kir kapakçığının kaldırılması:

→ Kaba kir kapağını kaldırma kolunu çekin.
Kaba kir kapağının indirilmesi:
→ Kaba kir kapağını kaldırma kolunu bırakın.
Not: Sadece kaba kir kapakçığı tümüyle indirilmişken optimum bir temizleme sonucu elde edilebilir.

Yan süpürgelerle süpürme

→ Yan fırçayı indirme kolunu öne getirin. Yan fırça indirilir.

Kuru zemini süpürme

Not: Süpürme haznesi, çalışma sırasında düzenli aralıklarla boşaltılmalıdır.

Not: Çalışma sırasında, toz filtresi düzenli aralıklarla temizlenmelidir.

→ Islak/kuru kapağını kapatın.

Nemli veya ıslak zeminleri temizlemek

→ Islak/kuru kapağını açın.

Not: Filtre, bu şekilde nemden korunur.

Akü göstergesi

Akü göstergesi, çalışma sırasında akülerin şarj seviyesini gösterir:

dolu	Yeşil olarak ya-nar
Kalan kapasite % 30	sari olarak yanar
Kalan kapasite % 10	Kırmızı olarak yanıp söner
Boşalmaya karşı koru-ma, cihaz kapanır	Kırmızı olarak yanar

Arıza göstergesi

Arıza göstergesi cihazda bir arıza olup olmadığını gösterir:

Motor kumandası arızası

Kırmızı renkte yanıp sönüyor

Toz filtresinin temizlenmesi

→ Filtre temizleme kolunu birkaç kez dışarı çekin ve içeri itin.

Süpürge haznesinin boşaltılması

ATEHLIKE

Yaralanma tehlikesi! Süpürme haznesini çıkartmadan önce cihazı kapatın.

Not: Süpürme haznesini boşaltırken conta çitasının zarar görmemesine dikkat edin.

Not: Süpürme haznesinin izin verilen maksimum yükü 40 kg

→ Toz filtresini temizleyin.
→ Süpürme haznesinin kapatma kolunu yukarı çekin.
→ Süpürme haznesini dışarı çekin.
→ Süpürge haznesini boşaltın.
→ Süpürme haznesini içeri itin.
→ Süpürme haznesinin kapatma kolunu aşağı bastırın.

Cihazın kapatılması

Motoru stop edin.

→ Ana şalteri "0" konumuna getirin.

→ Yan fırçaları kaldırın.
→ Park frenini kilitleyin.
→ Ana şalterin anahtarını "0" konumuna getirin ve çekin.

Taşıma

TEHLIKE

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Motoru stop edin.
→ Ana şalterin anahtarını "0" konumuna getirin ve çekin.
→ Park frenini kilitleyin.
→ Cihazı tekerleklerden takozlar koyarak emniyet altına alın.
→ Cihazı gergili kemerlerle veya halatlarla emniyet altına alın.
→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

1 İtme kolu üzerinden sabitleme bölgesi

2 Cihaz kapağı altındaki sabitleme bölgesi Not: Ana çerçevedeki sabitleme bölgesinin işaretlerini dikkate alın (Zincir sembolü).

Not: Bowden kablosu ya da telleri bükme-yin.

Depolama

ATEHLIKE

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

Durdurma

Süpüme makinesi uzun süre boyunca kullanılmadığı zaman aşağıdaki hususları dikkate alın:

→ Süpürme makinesini düz bir yüzeye bırakın.
→ Motoru stop edin.
→ Ana şalterin anahtarını "0" konumuna getirin ve çekin.
→ Park frenini kilitleyin.
→ Süpürme makinesini kaymaya karşı emniyete alın.
→ Döner silindiri kaldırın. Bu amaçla iki ayar kolunu en üstteki deliğe oturtun.
→ Yan fırçaları kaldırın.
→ Süpürme makinesini içten ve dıştan temizleyin.
→ Cihazı korumalı ve kuru bir yere bırakın.
→ Akülön kutup başlarını çıkartın.
→ Aküleri şarj edin ve yaklaşık 2 aylık aralıklarla şarj etmeye devam edin.

Koruma ve Bakım

Genel bilgiler

• Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır.
• Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701güvenlik kontrolüne tâbidir.

Temizlik

TEDBIR

Hasar görme tehlikesi! Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi).

DIKKAT

Temizlik işlemlerinden önce şarj aletinin fi- şini prizden çekin.
Temizlik işlemlerinden önce pilin artı kutbunu çıkarın.

Cihazın iç temizliği

Tehlike

Yaralanma tehlikesi! Toz koruyucu maske ve koruyucu gözlük takın.

→ Cihaz kapağını açın.
→ Cihazı bir bezle temizleyin.
→ Cihaza tazyikli havayla üfleme yapın.
→ Cihaz kapağını kapatın.

Cihazın dış temizliği

→ Cihazı, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin.

Not: Agresif temizlik maddesi kullanmayın.

Bakım aralıkları

Müşteri talebi sonucunda bakım

Günlük bakım:

→ Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın.
→ Tüm kumanda elemanlarına ait fonksiyonu kontrol edin.
→ Tüm kontrol lambalarına çalışma kontrolü yapın.

Haftalık bakım:

→ Tahrik kayışının gerilimi, aşınması ve çalışmasını kontrol edin.
→ Kumanda telleri ve hareketli parçalara kolay çalışma kontrolü yapın.
→ Döner bölgedeki sızdırmaz çitalarda ayar ve aşınma kontrolü yapın.
→ Döner silindirin süpürme aynasını kontrol edin.
→ Toz filtresini temizleyin.

Not: Açıklama için Bkz. Bakım çalışmaları bölümü.

Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uzman tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Kärcher yetkili servisine başvurulabilir.

Müşteri hizmeti talebi sonucunda bakım İlk aydan ya da 5 çalışma saatinden sonra bakım:

→ İlk bakımı uygulayın.
Her 50 çalışma saatinde bakım
Her 100 çalışma saatinde ya da altı ayda bir bakım
Her 300 çalışma saatinde bakım

Her 500 çalışma saatinde ya da her yıl bakım

Not: Garanti taleplerini sağlamak için, garanti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Kärcher-müşteri hizmeti departmanınca bakım kitapçıgına göre yapılmalıdır.

Bakım çalışmaları

Ön hazırlık:

→ Süpürme makinesini düz bir yüzeye bırakın.
→ Ana şalterin anahtarını "0" konumuna getirin ve çekin.
→ Park frenini kilitleyin.

Genel güvenlik uyarıları

TEHLIKE

Yaralanma tehlikesi!

Motorun, durdurulduktan sonra yaklaşık 3 - 4 saniye ek çalışmaya ihtiyacı vardır. Bu zaman aralığında mutlaka çalışma bölge- sinden uzak durun.

⚠UYARI

Tüm bakım ve onarım çalışmalarından önce cihazı yeterli düzeyde soğutmaya bırakın.

Tahrik motoru gibi sıcak parçalara dokun- mayın.

DIKKAT

Bakım işlemlerinden önce şarj aletinin fişini prizden çekin.

Bakım işlemlerinden önce pilin artı kutbunu çıkarın.

DIKKAT

Cihazı yatırmadan önce, pilleri ve kir kabını çıkarın ve itme kolunu ileri doğru çevirin. Cihazı itme kolunun üzerine koymayınız.

Cihazdaki temizlik ve bakım çalışmalarından ve parçaları değiştirmeden önce cihaz kapatılmalıdır.

Sürüş tahriki telinin ayarlanması

Rampa çıkışlarında cihazın tahrik kuvveti yetersizse, bir ayarlama gereklidir.

→ Cihaz kapağını açın.
→ Kontra somunu gevşetin.
→ Ayar civatasının ayarını değiştirin.
→ Kontra somunu vidalayın.

Döner silindirin kontrolü

→ Park frenini kilitleyin.
→ Süpürme haznesini çıkartın.
→ Bantları veya ipleri döner silindirden çıkartın.

Döner silindirin değiştirilmesi

Değişim, fırça kıllarının aşınması sonucunda fırçanın fonksiyonu olumsuz yönde etkilendiği takdirde gerekli olur.

DIKKAT

Piller cihazı yatırmadan önce çıkarılmalıdır. Cihazı itme kolunun üzerine koymayınız.

→ Pak frenini kilitleyin.
→ Süpürme haznesini çıkartın.
→ Pilleri çıkarın.
→ Cihazı geriye yatırım.

→ Kaba kir kapağını kaldırın, ana yatağı içeri bastırın ve süpürme merdanesini öne doğru çevirin.
→ Döner silindiri dışarı çıkartın.
→ Yeni süpürme merdanesini tahrik muy-lusuna (sol) oturtun.
→ Karşı tarafta, ana yatağı süpürme merdanesi salıncağının deligiine oturtun.

TEDBIR

Hasar tehlikesi! Süpürme merdanesi salıncağının deligiine sert kılların sıkışmamasına dikkat edin.

Not: Yeni süpürme merdanesinin montajından sonra süpürge seviyesi yeniden ayarlanmalıdır.

Döner silindire ait süpürge aynasının kontrol edilmesi ve ayarlanması

Toz veya kireçle kaplı olan süpürme makinesini önden kaldırın ve düz ve kaygan bir zeminde sürün.
→ Park frenini kilitleyin.
→ Süpürme merdanesini yaklaşık 15-30 saniye döndürün.
→ Süpürme makinesini önden kaldırın ve yana sürün.

30-40 mm

Süpürge aynasının biçimi, 30-40 mm genişlikte, eşit oranda bir dörtgen oluşturur.

Ayar aralığı(-) 1...10 (+)
Minimum süpürme seviyesi	1
Maksimum süpürme sevi-yesi	10
Yeni süpürme merdanesi 1...3

Süpürme aynasının ayarlanması:

→ Cihaz kapağını açın.
→ Sol ve sağ ayar kolunun ayarını değiştirin ve aynı deliğe oturtun.

• Ayar kolu daha derindeki deliğe oturtulursa (+): Süpürme yüzeyi büyür
• Ayar kolu daha yüksekteki deliğe oturtulursa (-): Süpürme yüzeyi küçülür
  → Süpürme aynasını kontrol edin.

Yan süpürgelerin değiştirilmesi

Değişim, fırça kıllarının aşınması sonucunda fırçanın fonksiyonu olumsuz yönde etkilendiği takdirde gerekli olur.

Not: Cihazın yatırılmasından önce süpürme haznesini çıkartın ve itme kolunu öne çevirin. Cihazı itme kolunun üzerinde durdurmayın.

→ Yan fırçanın alt tarafından 3 civatayı sökün.
→ Yan fırçayı çıkartın.
→ Yeni yan süpürgeyi taşıyıcıya takın ve vidalayın.

Yan fırça inmesinin ayarlanması

Ayarlama, fırça kıllarının aşınması sonucunda yan fırçanın süpürme sonucunun olumsuz yönde etkilendiği takdirde gerekli olur.

→ Cihaz kapağını açın.
→ Kanatlı somunu gevşetin.

→ Ayar civatasının ayarını değiştirin.

→ Kanatlı somunu sıkın.

Kaba kir kapağı kalkmasının ayarlanması

• Ayarlama, kaba kir kapağı yeterli mik- tarda kaldırılamazsa gerekli olur.
• Örn; ön dudağın aşınması sonucu süpürme sonucu kötüleşirse, tel biraz bırakılmalıdır.

→ Cihaz kapağını açın.
→ Kontra somunu gevşetin.
→ Ayar civatasının ayarını değiştirin.
→ Kontra somunwidalayın.

Sızdırmaz çitaların ayarlanması ve değiştirilmesi

Not: Cihazın yatırılmasından önce süpürme haznesini çıkartın ve itme kolunu öne çevirin. Cihazı itme kolunun üzerinde durdurmayın.

■ Ön sızdırmaz çıta
→ Conta çitasının sabitlemesini gevşetin.
→ Conta çitasını ayarlayın ya da değiştirin.

0-2 mm 0-10 mm 0-10 mm

→ Conta çitasının zemin mesafesini, 0 -10 mmtacak şekilde ayarlayın.
→ Sızdırmaz çıtayı hizalayın.
→ Conta çitasının sabitlemesini sıkın.
■ Arka sızdırmaz çıta
→ Süpürme haznesini çıkartın.
→ Conta çitasının sabitlemesini gevşetin.
→ Conta çitasını ayarlayın ya da değiştirin.
→ Conta çitasının zemin mesafesini, 0 -10 mmtacak şekilde ayarlayın.
→ Conta çitasının sabitlemesini sıkın.
■ Yan sızdırmaz çitalar
→ Conta çitasının sabitlemesini gevşetin.
→ Conta çitasını ayarlayın ya da değiştirin.
→ Zemin aralığını ayarlamak için, maksimum 2 mm kalınlıktaki altlığa alta sokun.
→ Sızdırmaz çıtayı hizalayın.
→ Conta çitasının sabitlemesini sıkın.

Toz filtresinin değiştirilmesi

⚠UYARI

Toz filtresinin değiştirilmesine başlamadan önce süpürge haznesini boşaltın. Filtre sisteminde çalışırken toz koruyucu maske takın. Ince tozlarla uğraşırken güvenlik talimatlarını dikkate alın.

TEDBIR

Zarar görme tehlikesi!

→ Toz filtreyi yıkamayın.
→ Park frenini kilitleyin.
→ Toz filtresini temizleyin.

1. 2.

→ Toz filtresi kapağının vidalı tapasını saat yönünün tersine doğru döndürün.
→ Toz filtresi kapağını kaldırın.
→ Toz filtresini değiştirin. Toz filtresi kapağının doğru montaj konumunda olmasına dikkat edin (Bkz. Şekil).

→ Vidalı tapayı tahdide kadar döndürerek kapatın.

TEDBIR

Vidalı tapa tahdide kadar döndürülerek ka- patılmazsa, hasarlar olabilir.

Not: Yeni filtrenin takılmasında, disklerin zararsız kalmasına dikkat edin.

Sigorta/rölenin değiştirilmesi

■ KM 75/40 W Bp

→ Cihaz kapağını açın.
→ Arızalı sigorta ya da röleyi yenileyin.
■ KM 75/40 W Bp Pack

Sigorta akü terminalinde bulunur.

Aksesuar

Yan fırça; yumuşak	6.905-626.0
İç yüzeylerdeki ince toz için; ıslanmaya dayanıklı.
Süpürme silindiri, yumuşak	6.906-886.0
Doğal kıllarla: özellikle iç yüzeylerdeki kaygan zeminlerde ince tozun süpürülmesi için.İslanmaya dayanıklı değildir, aşındırıcı yüzeyler için kullanmayın!
Süpürme silindiri, sert 6.9	06-885.0
Dış bölgelerde sıkı yapışmış kirin temizlenmesi için, ıslanmaya dayanıklı.
Süpürme merdanesi, antistatik	6.906-950.0
Halılar veya yapay çimler gibi statik olarak yüklenebilen yüzeyler için
Halı süpürme ünitesi 2.64	1-571.0
İçindekiler: Toz süzgeci, antistatik süpürme silindiri, 3

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiriz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Süpürme makinesi

Tip: 1.049-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Kullanılmış ulusal standartlar

---

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 86

Garanti edi- 88

len:

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Arıza	Arızanın giderilmesi
Cihaz çalıştırılamıyor	Kapak kontak şalteri cihazı kapattı. Cihaz kaputunu kapatma
	Akülerin şarj edilmesi
	Aşırı yük emniyetinin kontrol edilmesi
	Kärcher-müşteri hizmetini bilgilendirin
Motor çalışıyor, ancak cihaz hareket etmiyor	Sürüş tahriki telinin ayarlanması
	V kayışlarının kontrol edilmesi
	Kärcher-müşteri hizmetini bilgilendirin
Bir rampayı çıkarken cihaz olduğu yerde kalıyor	Daha düşük eğimli bir yolu çıkın
	Aşırı yük emniyetinin kontrol edilmesi
	Sürüş tahriki telinin ayarlanması
	V kayışlarının kontrol edilmesi
	Kärcher-müşteri hizmetini bilgilendirin
Süpürme merdanesi hareketsiz, arıza göstergesi kırmızı renkte ya- nıyor	Ana şalteri "OFF" konumuna getirin, fırçaya sıkışmış nesneler olup olmadığını kontrol edin. Gere- kirse daha düşük bir eğimi tırmanın. Ana şalteri tekrar açın. Bu işlem dört kez tekrarlandıktan sonra, kumanda soğutma amacıyla 2 dakikalık zorunlu bir mola verir. Bu süre sırasında cihaz çalıştırıla- maz.
Cihaz doğru süpürmüyor	Döner sillindirde ve yan süpürgelerde aşınma kontrolü yapın, gerekirse sillindiri değiştirin
	Kaba kir kapakçığının çalışmasını kontrol edin
	Kaba kir kapagının telini bırakın (ayar civatası)
	Kayışa gerilim ve çalışma kontrolü yapın, ihtiyaç anında değiştirin
	Süpürme aynasını ayarlayın
	Süpürme silindirini değiştirin
	Kärcher-müşteri hizmetini bilgilendirin
Cihaz toz kaldırıyor	Kaba kir kapakçığının çalışmasını kontrol edin
	Kaba kir kapagının telini bırakın (ayar civatası)
	Toz filtresini kontrol edin, temizleyin veya değiştirinToz filtreyi yıkamayın.
	Süpürge haznesini boşaltın
	Süpürme haznesindeki conta profilini değiştirin
	Toz filtresindeki contanın kontrol edilmesi
	Sızdırmaz çitalarda aşınma kontrolü yapın, ihtiyaç anında fırçaları ayarlayın veya değiştirin.
Kenar bölgede kötü süpürme	Yan fırça inmesini ayarlayın
	Yan süpürgeleri değiştirin
	Yan fırçanın indirilmesi
	Yan fırça tahrik kayışının kontrol edilmesi
	Kärcher-müşteri hizmetini bilgilendirin
Yan fırça kaldırma çalışmıyor	Yan fırça kaldırmanın telini kontrol edin
	Kärcher-müşteri hizmetini bilgilendirin
Yeni süpürme merdanesi süpürme haznesini sıyırıyor	Süpürme seviyesinin ayarını düzeltin, bu amaçla iki ayar kolunu daha yüksekteki ilgili deliğe (1...3) oturtun

Teknik Bilgiler

		KM 75/40 W Bp KM 75/40 W Bp Pack
Cihaz bilgiler
Uzunluk x Genişlik x Yükseklik (itme kolu katlanıp kapatılmış)	mm	1430 x 750 x 1190	1430 x 750 x 1190
Uzunluk x Genişlik x Yükseklik (itme kolu katlanıp açılmış)	mm	1160 x 750 x 930	1160 x 750 x 930
Ağırlık (aküler hariç)	kg	79	79
Ağırlık (akülerle birlikte)	kg	125	125
Müsaade edilen toplam ağırlık	kg	205	205
Sürüş ve süpürme hızı	km/h	4,5	4,5
Tırmanma kapasitesi (max.)	%	12	12
Döner silindir çapı	mm 265 265
Yan süpürge çapı	mm 410 410
Maksimum yüzey gücü	m3/h	3400	3400
Yan süpürgeleri olmayan çalışma genişliği	mm	550	550
Yan fırçalarla birlikte çalışma genişliği	mm	750	750
Süpürge haznesinin hacmi	l	40 40
Su damla korumalı koruma türü	--	IPX 3	IPX 3
Motor
Tip:	--	Doğru akım sabit miktanısı motor Dönme yönü sağa
Gerilim	V	24 24
Nominal akım	A	22	22
Nominal güç	W 400 400
Devir	1/min	2750	2750
Koruma şekli	--	IP 20	IP 20
Akü
Tip:	--	--	2x 12 V GiV
Kapasite	Ah	--	60 (5h)
Ağırlık	kg	--	23
Tam olarak boşalmış akünün şarj süresi	h	--	12
Birden çok kez şarj edildikten sonra çalışma süresi	h	--	ca. 1,5-2
Şarj cihazı
Şebeke gerilimi	V~	--	230
Çıkış gerilimi	V	--	24
Şarj akımı	A	--	10
Şebeke frekansı	Hz	--	50/60
Elektrik sigortası
Merkezi	A	50 50
Kumanda sigortası	A	2	--
Boşalma koruması	--	Röle üzerinden	Röle üzerinden
Şarj cihazı		---	T4A / 250 V AC
Filtre ve emme sistemi
Ince toz filtresi filtre yüzeyi	m2	1,8	1,8
Sağlığı tehdit eden tozlar için filtre kullanım kategorisi	--	L	L
Emme sisteminin nominal vakumu	mbar	5	5
Emme sisteminin nominal hacim akımı	l/s	45	45
Çevre koşulları
Çalışma sıcaklığı	°C	-5 ila +40	-5 ila +40
Şarj sıcaklığı		---	Oda sıcaklığı
Hava nemi, çiy ile ıslanmamıştır	%	0 - 90	0 - 90
60335-2-72
Ses basıncı seviyesi L_PA	dB(A)	71 71
Güvensizlik K_PA	dB(A)	3	3
Ses basıncı seviyesi L_WA + Güvensizlik K_WA	dB(A)	88 88
Güvensizlik K_WA		2	2
El-kol titreşim değeri	m/s2	3,7	3,7
Güvensizlik K	m/s2	0,2	0,2

Teknik değişiklik yapma hakkı saklıdır.

Desprindeti şuruburile.

Strângeti cele 3 şu ruburi.
