KULLANIM KILAVUZU KM 100/120 R G 2SB Kärcher

Amaca uygun kullanım.... 128

Fonksiyon.... 129

Güvenlik bilgileri.... 129

Cihaz açıklaması 130

İlk işletimden önce 132

İşletime alma 132

İşletme 133

Taşıma 135

Depolama.... 135

Koruma ve bakım.... 135

Arıza durumunda yardım 141

Aksesuarlar / yedek parçalar 142

Teknik bilgiler.... 143

AB Uygunluk Beyani 144

Genel uyarılar

Cihazı ilk kez kullanmadan önce bu orijinal kullanım kılavuzunu okuyun ve buradaki bilgilere göre hareket il kullanım kılavuzunu daha sonra tekrar kullanmak ya sonraki kullanıcılarına iletmek üzere saklayın.

Teslimati kontrol etme

Aracın teslimatı sırasında tespit edilen kusurları ve taşıma sırasında meydana taşıma hasarlarını satıcınıza veya satış merkezi-ne bildirin.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda insan sağlığı ve çevre için po-

tansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.: www.kaerc-her.de/REACH

Kullanım ömrü sona eren aracın tasfiyesi

Kullanım ömrü sona ermiş araçlarda geri dönüşüme uygun değerli malzemeler bulunur. Aracınızın tasfiye işlemi için tasfiye işlemlerinde uzman bir işletmeyle işbirliği yapılmasını öneriyoruz.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış faturası ile satıcınıza veya size en yakın yetkili servise başvurun. (Adres için bkz. Arka sayfa)

Daha ayrıntılı garanti bilgilerini (varsa) yerel Kärcher web sitenizin servis bölümünde “İndirilenilen Dokümanlar” altında bulabilirsiniz.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Tehlike kademeleri

ATEHLIKE

- Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

- Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

- Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

- Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Makinedeki simgeler

	TEHLIKE Sıcak yüzeyler nedeniyle yanma tehlikesiÇalışmaya başlamadan önce aracın soğumasını bekleyin.
	TEHLIKE Yangın tehlikesiYanan veya kor haldeki nesneleri süpürmeyin, örn. sigara, kibrit vb.
	TEHLIKE Devrilme nedeniyle kaza riskiYüksek boşaltmayı yalnızca düz zeminde kullanın.
	UYARI Yaralanma tehlikesiKayış, süpürge, çöp haznesi ve kaputa sıkışma ve kesilme tehlikesi vardır.
	UYARI Yaralanma tehlikesiİçerideki hareketli araç parçalarından kaynaklanan kesik ve ezilme yaralanmaları.Cihazdaki açıklıklara elinizi sokmayın.
	TEHLIKE Yanlış kullanım nedeniyle kaza riskiCihazı ilk defa kullanmadan önce bu işletim kılavuzu- nu ve tüm güvenlik bilgilerini okuyun.

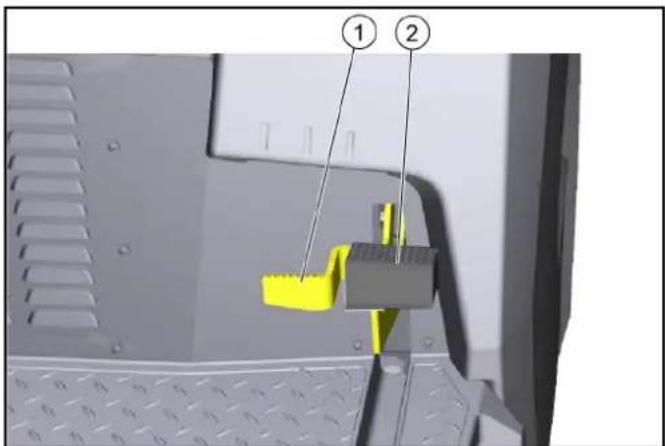

	Park freni
	Lastik şişirme basıncı

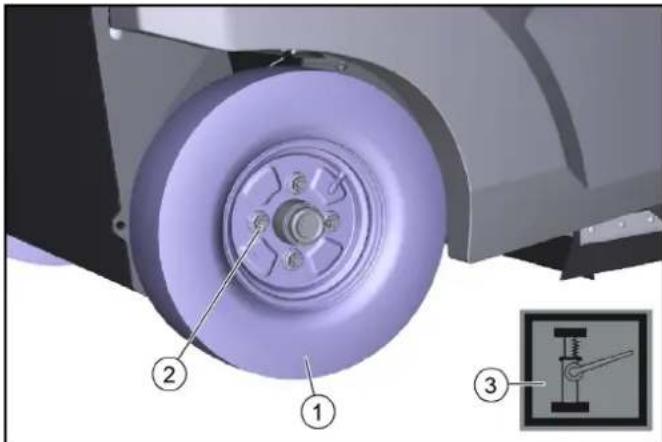

	Kriko yerleştirme noktası

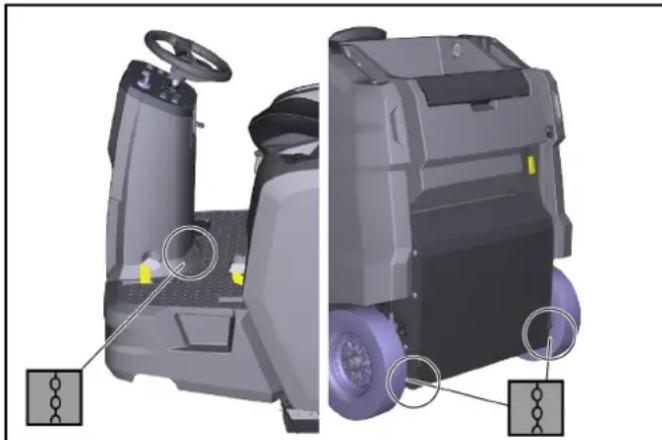

	Sabitleyici bağlama noktası
	Depolama alanı üzerindeki maks. yük 20 kg
	Maksimum yük 150 kg

AÇIK konumu: Cihaz kendi tahrikiyle hareket edebilir KAPALI konumu: Cihaz itilebilir

Hidrolik yağ deposunun doldurma ağızı

Kaba kir kapağı pedalı

Islak süpürme kapağı

Toz filtresini gevşetin, sabitleyin

Amaca uygun kullanım

Süpürgeyi, ticari mekanların zemin yüzeylerini temizlemek için kullanın.

Süpürgeyi, aşağıdaki öngörülen uygulama alanlarında kullanın:

1 Park alanları

2 K a l d irımlar

3 Üretim tesisleri

4 Lojistik alanlar

5 Oteller

6 Perakende satış

7 Depo alanları

Süpürgeyi yalnızca bu kullanım kılavuzundaki bilgiler doğrultusunda kullanın. Bunun dışındaki her türlü kullanım, amaca uygun olmayan kullanım olarak kabul edilir. Üretici, amaca uygun olmayan kullanıma dayalı hasarlar için sorumluluk kabul etmez, risk, tamamen kullanıcıya aittir.

Süpürge, yalnızca halka açık yollarda kullanım için trafik kanunu montaj seti ile birlikte kullanılabilir.

Süpürgede hiçbir değişiklik yapılamaz.

Süpürge, yalnızca şirket veya şirket yetkilisi tarafından izin verilen alanlarda sürülebilir, buralarda temizlik yapılabilir.

Kapalı odalarda işletilmesi yasaktır.

Öngörülebilir yanlış kullanım

Patlayıcı sıvıları, gazları, seyreltilmemiş asitleri ve çözücüleri asla süpürmeyin veya cihazın içine çekmeyin (örn. benzin, tiner, mazot), bunlar emme havasıyla birleştiginde patlayıcı buharlar ve karışımlar oluştururlar.

Aseton, seyreltilmemiş asitler ve çözücüler asla süpürülmemeli ya da cihazın içine çekilmemelidir, çünkü bu tür maddeler cihazda kullanılan malzemelere nüfuz eder ve zarar verir.

Reaktif metal tozlarını (örn. alüminyum, magnezyum ve çinko) asla süpürmeyin veya cihazın içine çekmeyin, bunlar yoğun alkalik veya asitli deterjanlarla birlikte kullanıldığında patlayıcı gazlar oluşturacaktır.

Yanan veya kor halindeki nesneleri süpürmeyin, cihazın içine çekmeyin, yangın tehlikesi vardır.

Sağlığa zararlı maddeleri süpürmeyin.

Tehlikeli alanlarda bulunmak yasaktır. Cihazın patlama tehlikesi bulunan alanlarda işletilmesi yasaktır.

Cihaza kullanıcı dışındaki refakatçilerin binmesi yasaktır.

Eşyaların, cihazla itmek / çekmek suretiyle taşınması yasaktır.

Süpürmek için uygun kaplamalar

• Asfalt
  • Endüstri zeminleri
  • § ap
• Beton
• Parke taşları

Fonksiyon

Süpürge, manivela prensibiyle çalışır.

1. Dönen yan süpürgeler, süpürme alanının köşelerini ve kenarlarını temizler ve çöpleri ve kirleri süpürge silindirine giden hatta taşır.
2. Dönen süpürge silindiri, çöpleri ve kirleri direkt olarak kir kabına aktarır.
3. Kir kabında biriken toz, bir toz filtresi ile ayrıştırılır ve emme vantilatörü filtrelenen temiz havayı emer.
4. Toz filtresi otomatik olarak temizlenir.

Güvenlik bilgileri

Emniyet düzenleri

Emniyet düzenleri kullanıcıının korunmasına yöneliktir ve devre dışı bırakılmamalı veya işlevleri atlanmamalıdır.

Bölümler içindeki güvenlik bilgisini dikkate alın!

Motor kaputu / sağ kaplama

Motor kaputu ve sağ kaplama, bir emniyet düzenine sahiptir. Kaput veya kaplama açıldığında çalışan içten yanmalı motor kapatılır.

Motor, yalnızca bu ikisi parça da kapalıyken çalıştırılabilir.

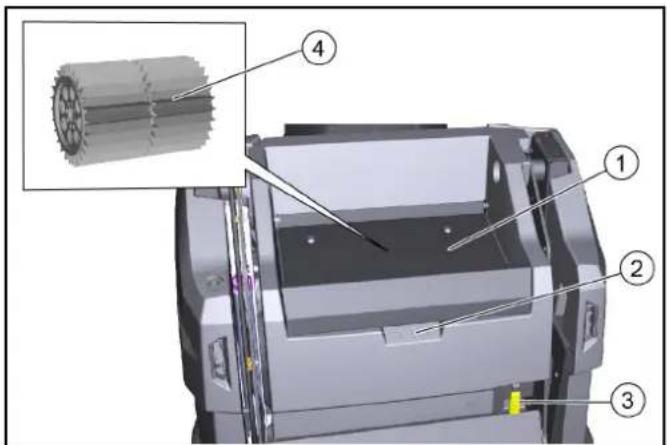

Kir kabının boşaltılması

Kir kabı boşaltılırken süpürge silindiri, otomatik olarak bloke edilir.

Kir kabını iki eli kullanarak boşaltma

Boşaltma mekanizmasına ve kir kabının hareket aralığına müdahaleleri önlemek için kir kabının yukarı kaldırılması, aşağı indirilmesi ve boşaltılması sadece iki elle yapılarak mümkündür.

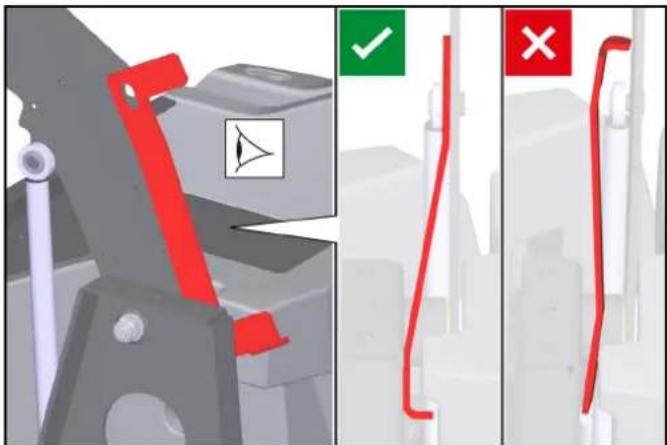

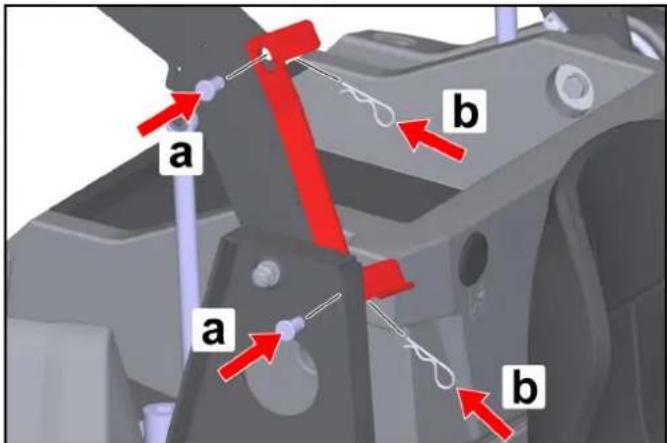

Kir kabı emniyet desteği

Kir kabının altında ancak tamamen kaldırılmışsa ve birlikte verilen, doğru bir şekilde monte edilmiş emniyet desteğiyle alçalma-ya karşı emniyete alınmışsa durulabilir.

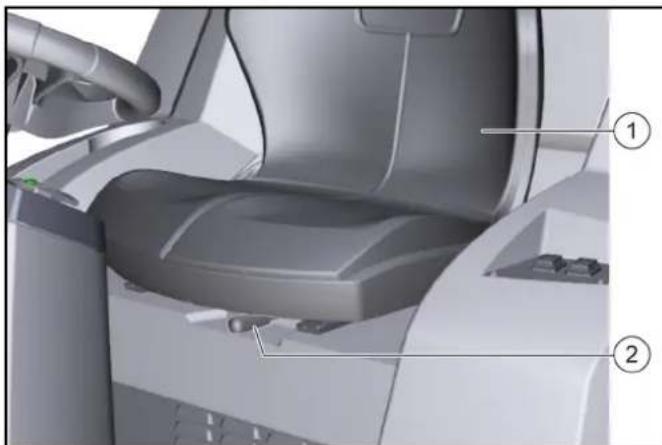

Koltuk kontak şalteri

Koltuk kontak şalteri makinenin, yalnızca sürücü koltuğunda otururken çalıştırılabilmesini sağlar.

Kullanımla ilgili güvenlik bilgileri

△ UYARI • Cihazı sadece amacına uygun bir şekilde kullanın. Yerel koşulları dikkate alın ve cihazla çalışmalar esnasında üçüncü şahıslara ve özellikle çocuklara dikkat edin. • Cihazı çalışma tertibatlarıyla birlikte kullanıma uygunluk ve kullanım güvenliği bakımdan kontrol edin. Cihaz kusursuz bir durumda değilse kullanmayın. • Cihazın tehlike bölgelerinde (örn. benzin istasyonları) kullanımında ilgili güvenlik kurallarını dikkate alın. Cihazı patlama riski bulunan ortamlarda asla çalıştırmayın. • Bu cihaz, fiziksel, duyumsal veya zihni sınırlamalara sahip veya tecrübesiz ve/veya bilgilendirilmemiş kişiler tarafından kullanılamaz. • Sadece cihazın kullanımı konusunda bilgilendirilmiş veya cihazı ku-manda etme konusundaki kabiliyetlerini kanıtlamış ve kati şekilde cihazın kullanımıyla görevlendirilmiş olan kişiler cihazı kullanabilir.DIKKAT • Cihaz kullanıcısı, çalışmaya başlamadan önce cihazdaki tüm emniyet tertibatlarının nizami şekilde takılı olup olmadığını ve çalışıp çalışmadığını kontrol etmelidir. • Cihazı kullanan kişi başka şahıslarla oluşacak kazalardan ve böylelikle ortaya çıkacak bir maddi hasardan sorumludur.UYARI • Cihazı kullanan kişinin vücuda oturan dar kıyafet ve sağlam ayakkabılar giymiş olmasına dikkat edin. Cihazı kullanırken bol giysilerden kaçının. • Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır. • Cihaz, çocuklar ve gençler tarafından kullanılamaz.DIKKAT • Çalıştırmadan önce yakın alanı kontrol edin (ör. çocukların olması). Yeterli görüş alanınız olmasına dikkat edin!TEHLIKE • İstenmeden hareket etmeye karşı emniyete alınmadığı sürece cihazı, asla gözetimsiz bırakmayın. Cihazdan ayrılmadan önce daima park frenini çekin.DIKKAT • Cihazın yet-kisiz kullanımını önlemek için kontak anahtarı veya KIK (Kärcher Intelligent Key) çıkartılmalıdır.TEDBIR • Cihazı üzerinde nesnelerin düşme olasılığının bulunduğu alanlarda kullanmayın.UYARI

- Mavi spot aydınlatma ile donatılmış cihazlarda doğrudan ışık kaynağına bakmayın.

Sürüş moduna ilişkin güvenlik bilgisi

Not • Devrilme tehlikesiyle ilgili listelenen durumlar tüm olasılıkları kapsamaz.TEHLIKE • Fazla yüksek eğimli çıkışlarda ve inişlerde devrilme tehlikesi vardır! Cihazla eğimli yerlere çıkma ve inme konusunda Teknik Özellikler bölümündeki, izin verilen azami değerleri dikkate alın. • Cihazın yana fazla yatması durumunda devrilme tehlikesi! Cihazı sürüş yönünün çaprazına doğru kullanma durumunda Teknik Özellikler bölümündeki, izin verilen azami değerleri dikkate alın. • Sağlam olmayan zeminde devrilme tehlikesi! Cihazı sadece sağlam zeminde kullanın.

⚠ UYARI • Uygunsuz hızlardaki kullanımda kaza riski. Virajlarda aracı yavaş sürün.

İçten yanmalı motorlar için güvenlik bilgileri

⚠️ TEHLIKE • Motor üreticisinin kullanım kılavuzundaki özel güvenlik bilgilerine uyun. • Kapalı odalarda işletilmesi yasaktır.

- Zehirlenme tehlikesi: Egzoz gazlarını asla solumayın. • Egzoz açıklıklarını asla kapatmayın. • Egzoz açıklığının üzerine eğilme-yin veya egzoz buna dokunmayın. • Kapatma sırasında motorun ilave çalışma süresini dikkate alın (3-4 saniye). Bu süre içinde tahrik alanından mutlaka uzak durun.

Bakım ve koruma

△ UYARI • Elektrik sisteminde çalışma yapmadan önce akünün bağlantısını kesin. • Temizleme, bakım, parça değişimi ve başka bir işleve geçiş öncesinde cihazı kapatıp kontak anahtarını çıkarmalısınız.

△ TEDBIR • Onarım çalışmalarını yalnızca yetkili müşteri hizmet noktalarında veya geçerli güvenlik kurallarını bilen uzmanlar tarafından yaptırın.

DIKKAT • Ticari amaçla kullanılan cihazların güvenlik testleri ülkeye göre değişiklik gösterebilir, ilgili bölgeye ilişkin yönetmelikleri dikkate alın. (Örn. Almanya'da: VDE 0701). • Kısa devre veya başka hasarlar oluşabilir. Cihazı hortumdan veya yüksek basınçlı suyla temizlemeyin. • Cihaz üzerinde çalışırken daima uygun eldivenler giyiniz.

Cihaz açıklaması

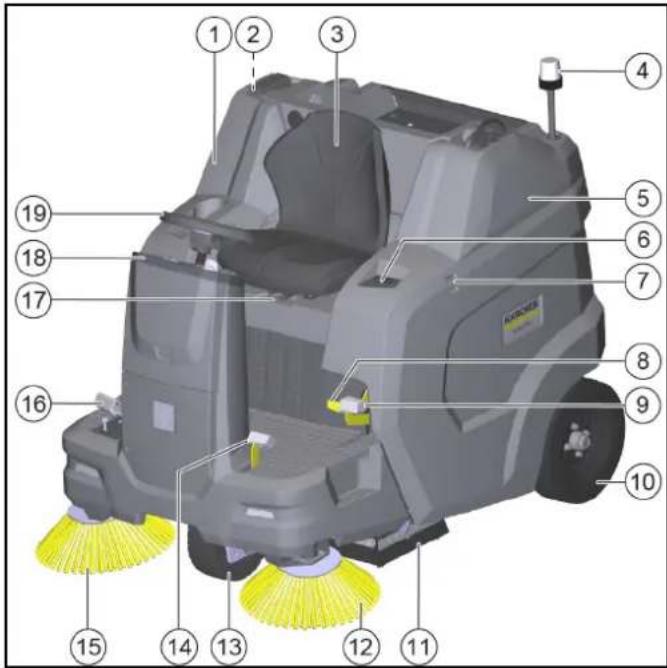

Cihaz resmi

①Sağ kaplama (döndürülebilir)

② Süprüntü haznesi emniyet demiri

③ Sürücü koltuğu (koltuk kontak şalterli)

④Döner ikaz lambası

⑤Motor kaputu (çevrilebilir)

⑥ Süprüntü haznesi kaldırma / boşaltma tuşu

⑦"Hombase Sistemi" için destek rayı

⑧ Frenin serbest bırakılması

⑨Park freni

⑩Arka tekerlek

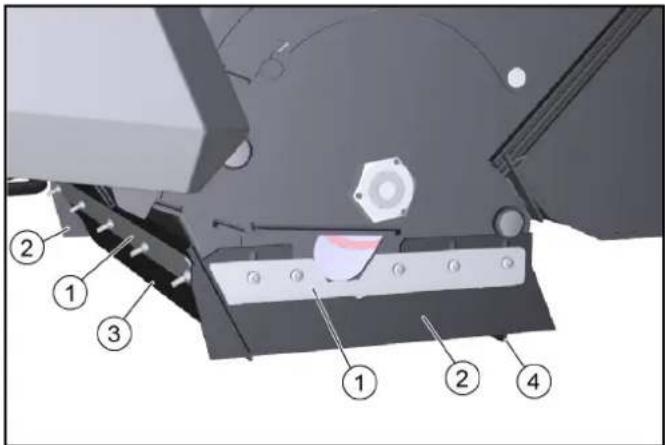

⑪ Sızdırmazlık çıtalı süpürge silindiri

⑫Yan süpürge sol*

13Ön tekerlek

⑭ Kaba kir kapağını kaldırma / indirme pedalı

⑮Sağ yan süpürge

⑯İleri / geri gaz pedali

⑰Koltuk ayar kolu

⑱Kumanda elemanlari*

⑲Direksiyon

* sadece KM 100/120 R G 2SB

* sonraki bir bölümde daha ayrıntılı olarak açıklanacaktır

Opsiyonel

Aşağıdaki donanımlar, sipariş edildiğinde fabrikada halihazırda kurulmuşsa veya servis departmanı tarafından daha sonraki bir tarihte kurulabilecekse gösterilmez.

1 Konforlu koltuk

2 Ç a l ışma fari

3 Trafik ruhsatı kiti

4 Blue Spot

7 Su püskürtme sistemi

8 Filo yönetimi modülü

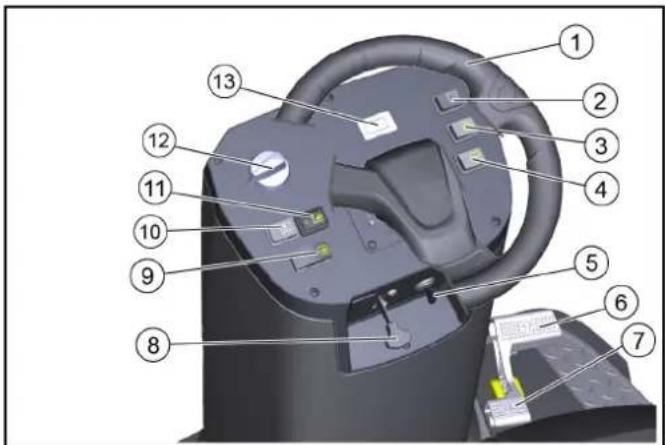

Kumanda elemanları

② Çalışma ışığı şalteri (opsiyonel)

③ Döner ikaz lambası şalteri (opsiyonel)

④Korna

⑤ Anahtarlı şalter

⑥ "İleri" gaz pedalı

⑦"Geri" gaz pedal

⑧Jikle kolu

⑨ Yüksek boşaltma düzeneği tuşu

⑩ Toz filtresi temizleme tuşu

⑪ Su püskürtme sistemi şalteri (opsiyonel)

⑫ Program seçim şalteri*

⑬ Çalışma saati sayacı

* sonraki bir bölümde daha ayrıntılı olarak açıklanacaktır

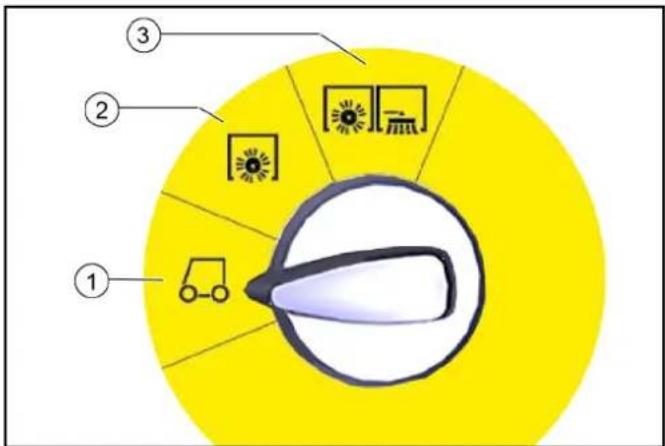

Program seçim şalteri

Not

Fonksiyonlar, yalnızca anahtarlı şalter açıldığında etkinleştirilir.

- Bu konumda motor çalıştırılabilir

– Süpürge, kullanım yerine sürülebilir

– Süpürge silindiri ve yan süpürge kaldırılır ve kapatılır

②Süpürge silindiriyle süpürme

– Süpürge silindiri indirilir ve açılır

③ Süpürge silindiri, sağ ve sol yan süpürge ile süpürme

– Süpürge silindiri, sağ ve sol yân süpürgeler (opsiyonel) indirilir ve açılır

Kaplamalar

⚠UYARI

Açık kaplamalar nedeniyle arıza

Kaplamaları, yalnızca program anahtar şalteri <0> konumundayken ve anahtar delikte değilken açın.

Bunların işletim sırasında açılması yasaktır.

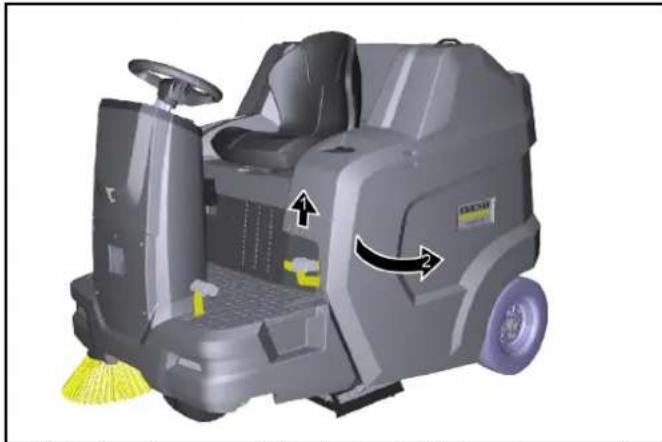

Kaputunun açılması / kapatılması

Belirli faaliyetler için motor kaputunun açılması gereklidir:

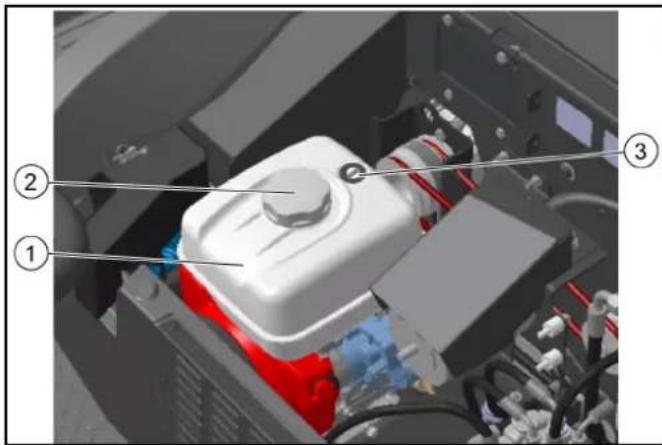

1 Y a k it ikmali

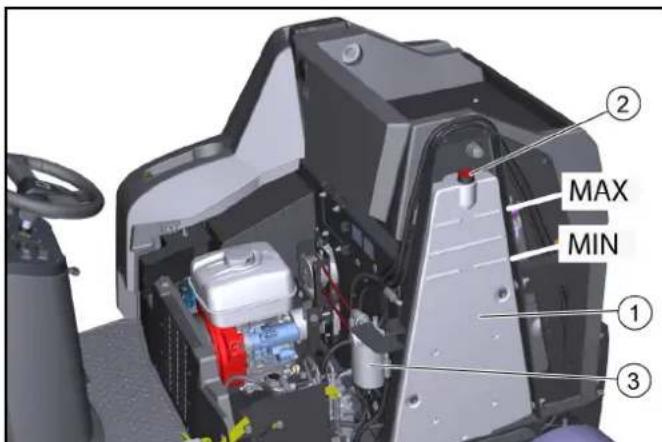

2 Hidrolik yağ seviyesinin kontrol edilmesi / hidrolik yağ ilave edilmesi
3 Hidrolik yağ filtresinin değiştirilmesi (yalnızca yetkili müşteri hizmetleri tarafından)
4 Süpürge silindirinin kontrol edilmesi / değiştirilmesi
5 Akünün bağlantısının ayrılması

- Motor kaputunu açmak için ön taraftaki tutamak yuvasını kavrayın, yukarı doğru kilidini açın ve ardından yana doğru çevirin.

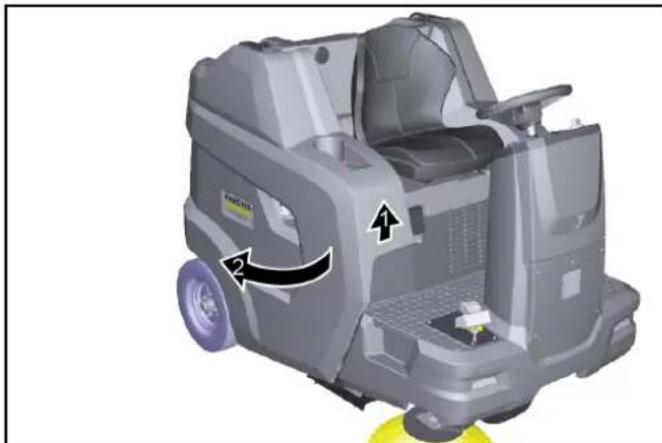

Sağ kaplamanın açılması / kapatılması

Belirli faaliyetler için sağ kaplamanın açılması gereklidir:

1 Kavramanın açılması / kapatılması

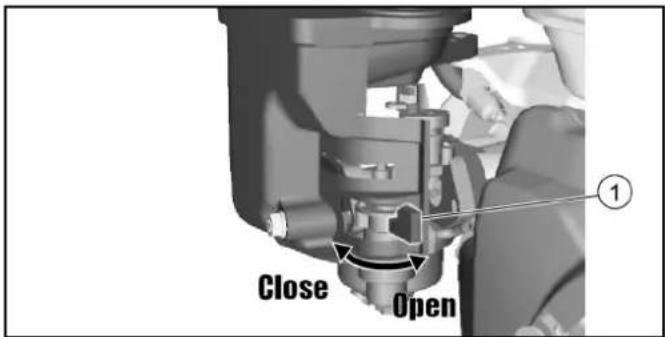

2 Yakıt vanasının açılması

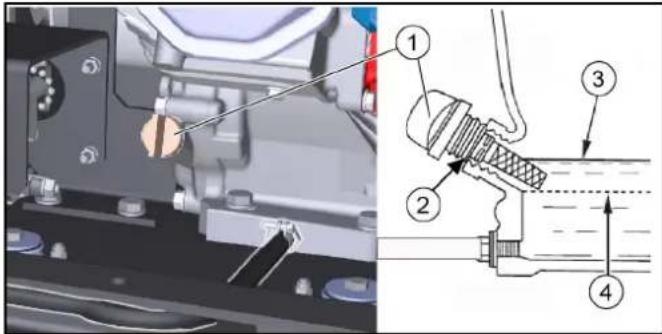

3 Motor yağı seviyesinin kontrol edilmesi / hidrolik yağ ilave edilmesi

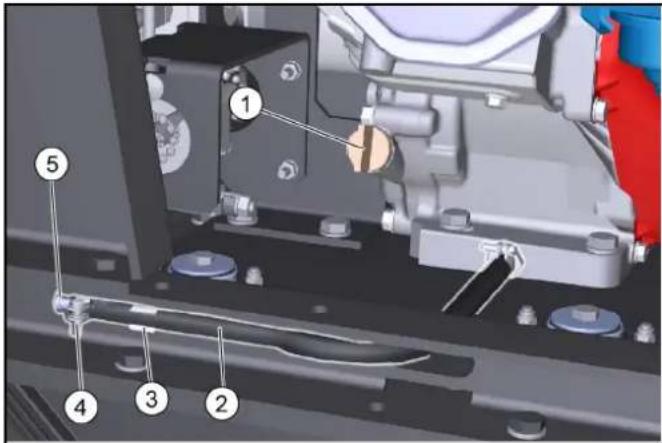

4 Motor yağı değişimi

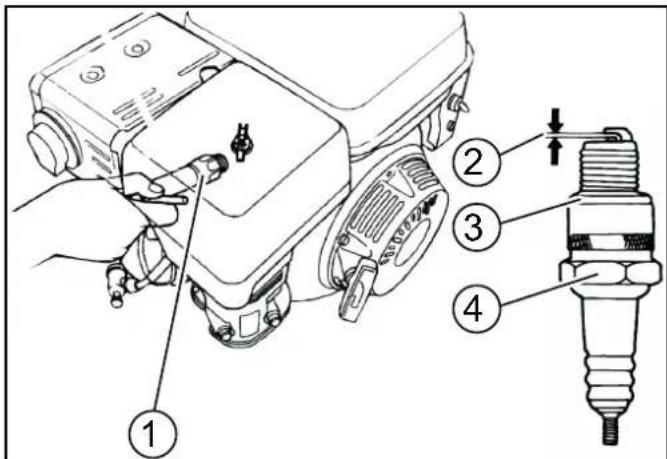

5 Bujinin kontrol edilmesi / değiştirilmesi

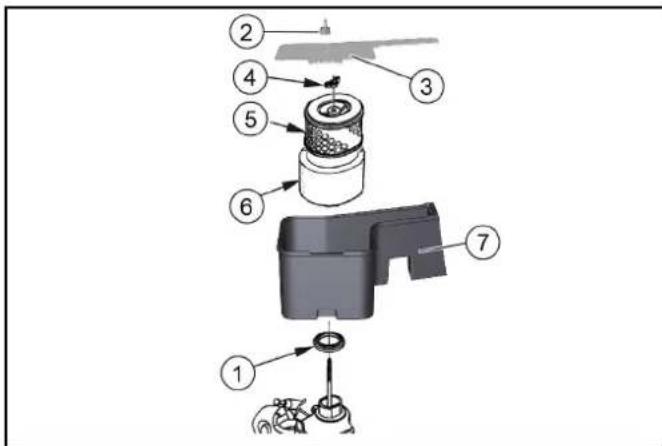

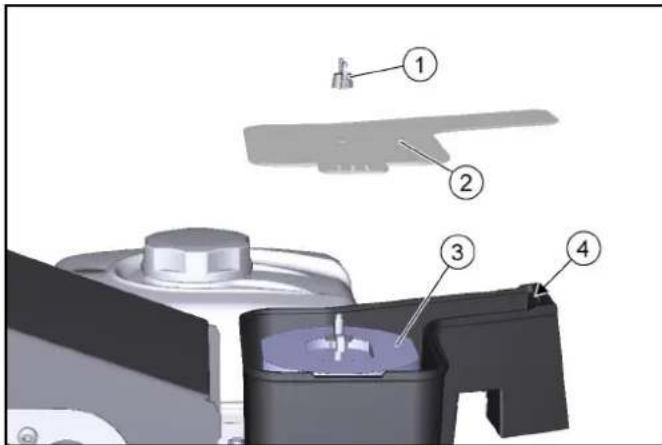

6 Hava filtresinin temizlenmesi / değiştirilmesi

- Kaplamayı açmak için ön taraftaki tutamak yuvasını kavrayın, yukarı doğru kilidini açın ve ardından yana doğru çevirin.

Depolama alanı

Depolama alanı üzerinde izin verilen maksimum yük, 20 kg'dır.

1 Yükün güvenli bir şekilde sabitlendiğinden emin olun.

Aküler / Şarj cihazları

DIKKAT

Sadece üretici tarafından tavsiye edilen akü ve şarj cihazlarını kullanın

Aküleri sadece aynı tür akülerle değiştirin.

Aracı tasfiye etmeden önce aküleri çıkartın ve tasfiye işlemini bulunduğunuz ülkeye özgü veya yerel yönetmeliklere uygun olarak gerçekleştirilirin.

İkaz edici semboller

Akülerle çalışırken aşağıdaki ikaz sembollerini dikkate alın:

	Akü kullanım kılavuzunda ve akünün üzerinde yer alan uyarıları ve bu kullanım kılavuzundaki uyarıları dikkate alın.
	Göz koruyucu ekipman kullanın.
	Çocukları asitten ve aküden uzak tutun.
	Patlama tehlikesi
	Yangın, kıvılcım, açık ışık ve sigara içmek yasaktır.
	Kimyasal yanık tehlikesi
	İlk yardım
	Uyarı
	Bertaraf etme
	Aküyü çöp bidonuna atmayın.

Kurşunlu piller için güvenlik bilgileri

TEHLIKE

Yangın ve patlama tehlikesi!

Akünün üzerine herhangi bir alet ya da benzeri nesne koymayın. Kısa devre ve patlama tehlikesi.

Sigara içmekten ve açık ateş yakmaktan daima kaçının.

Şarj sırasında yüksek derecede patlayıcı gaz oluşumu söz konusu olduğu için akülerin şarj edildiği odalar iyi havalandırılmalıdır.

ATEHLIKE

Kimyasal yanık tehlikesi

Sızıntılı pillerden çıkan sülfürik asite dikkat edin.

TEHLIKE

Yaralanma tehlikesi!

Yaralar, asla kurşunla temas etmemelidir.

Aküler üzerinde yapılan çalışmalardan sonra daima ellerinizi yıkayın.

⚠UYARI

Akünün usule uygun olmayan şekilde tasfiye edilmesi çevre için tehlike oluşturur

Arızalı veya kullanım ömrünün sonuna gelen aküleri güvenli bir şekilde tasfiye edin (gerekirse bir tasfiye işletmesiyle veya Kärcher teknik servisiyle irtibat kurun).

Akü asitlerinin istem dışı serbest kalmasında alınacak önlemler

Amaca uygun kullanımda ve kullanım kılavuzu dikkate alındığında kurşun asitli aküler tehlike oluşturmaz.

Ancak yine de kurşun asitli akülerin ciddi yanıklara neden olabilecek sülfürik asit içerdiği unutulmamalıdır.

1. Dökülen veya sızıntılı akülerden dışarı sızan asitleri ör. kum gibi bağlayıcı maddelerle kontrol altına alın. Kanalizasyon, toprak veya doğal su kaynaklarına girmesini engelleyin.
2. Asitleri, kireç/sodayla nötralize edin ve yerel yönetmelikleri dikkate alarak tasfiye edin.
3. Arızalı pillerin tasfiyesi için bir tasfiye işletmesiyle irtibata geçin.
4. Asit, göze veya deriye sıçradığında bol temiz su ile durulayın.
5. Ardından derhal doktora başvurun.
6. Kirlenmiş giysiyi suyla yıkayın.
7. Giysiyi değiştirin.

İlk işletimden önce

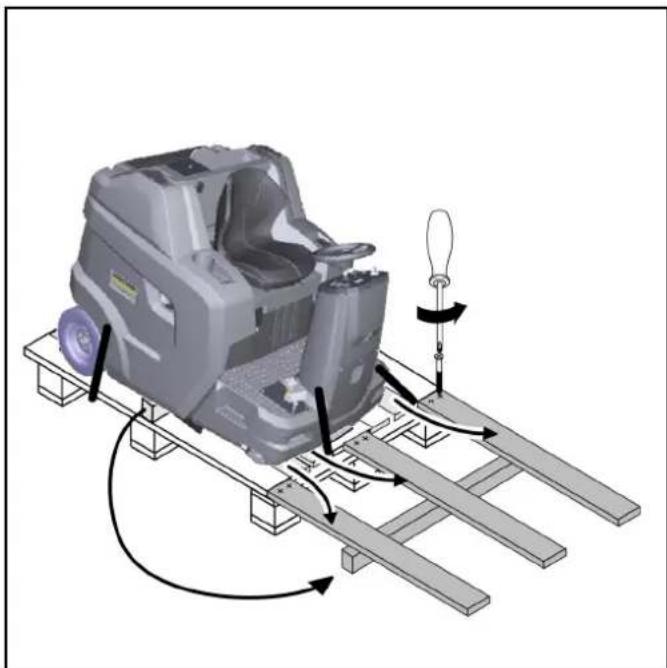

Cihazı indirme talimatları

TEHLIKE

Cihaz indirilirken kaza tehlikesi

Cihazı indirmek için uygun bir rampa kullanın.

Cihazı indirmek / yüklemek için forklift kullanmayın.

Cihazı indirirken / yüklerken cihazın ağırlığını dikkate alın.

Ayrıca "Teknik veriler" bölümüne bakın.

1. Aküyü bağlayın ve gerekirse şarj edin.
2. Birlikte verilen tahtalarla krokide gösterildiği gibi bir rampa ya- pin.
3. Plastik ambalaj bantlarını kesin ve ambalaj folyosunu çıkarın.
4. Bağlantı noktalarındaki gergi bandı bağlantılarını çıkarın.
5. Palette gösterilen üç taban tahtasını ve kare keresteyi sökün.
6. Tahtaları paletin kenarına yerleştirin ve cihazın tekerleklerinin önüne gelecek şekilde hizalayın. Tahtaları vidalayın.
7. Kare keresteyi, destek olarak tahtaların altına yerleştirin.
8. Tekerlekleri yerinde tutan tahta blokları çıkarın.
9. Park frenini çözün.
10. Cihazı oluşturulan rampanın üzerinden dikkatlı bir şekilde sürerek paletten indirin, ("Cihazın kendi tahriki ile hareket ettirilmesi" bölümüne bakın) veya iterek paletten indirin ("Cihazın kendi tahriki olmadan hareket ettirilmesi" bölümüne bakın).

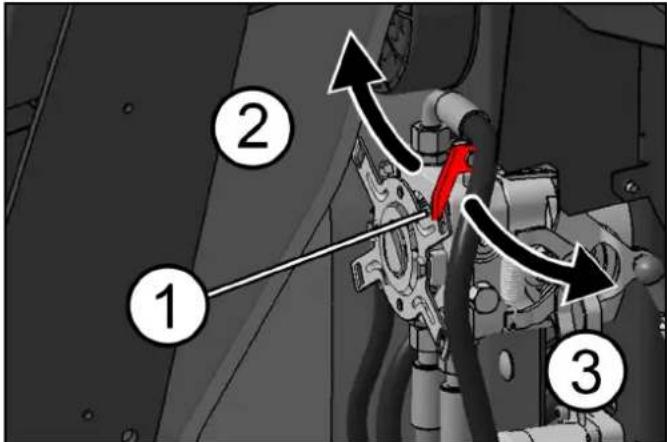

Kavrama kolunun açılması / kapatılması

TEHLIKE

Yetersiz fren etkisi nedeniyle kaza tehlikesi

Kavrama kolunu çalıştırmadan önce cihazı kendi kendine hareket etmeye karşı emniyete alın.

TEDBIR

Hidrostatik tahrikte zarar görme tehlikesi

Cihazı yavaşça ve sadece kısa bir mesafe boyunca itin.

Cihazı hiçbir koşulda sürüklemeyin.

① Kavrama kolu, kırmızı
② Kavrama kapalı konumu – Cihaz sürüse hazır
③Kavrama açık konumu – Cihaz itilébilir

Cihazı kendi tahriki olmadan hareket ettirin (cihaz itilebilir)

1 Cihazı hareket ettirmek için kavrama kolunu açın.

a Sağ kaplamayı dışarı doğru çevirin.
b Kavrama kolunu vücudunuza doğru çekin (açma).
c Park frenini çözün.
d Cihazı itin.
a Sağ kaplamayı dışarı doğru çevirin. b Kavrama kolunu vücudunuza doğru çekin (açma). c Park frenini çözün. d Cihazı itin.

Cihazın kendi tahriki ile hareket ettirilmesi (cihaz sürüşe hazır)

1 Cihazı hareket ettirdikten sonra kavrama kolunu kapatın.
a Park frenini çekin.
b Kavrama kolunu vücudunuzdan uzağa doğru itin (kapatma).
c Sağ kaplamayı kapatın.

Yan süpürgenin montajı

Not

Yan süpürgeler, teslimatta bir kablo bağıyla sürücü koltuğuna tutturulur.

1. Yan süpürgeyi çalıştırmadan önce cihaza sabitleyin. "Yan süpürgenin değiştirilmesi" bölümüne bakın.

İşletime alma

Çalıştırmadan önce güvenlik kontrolü

DIKKAT

Sıcak yüzeyler nedeniyle yanma tehlikesi

Sıcak motor, egzoz borusu, manifold ve hidrolik tahrik motorundan uzak durun.

Güvenlik kontrolünden önce cihazı soğumaya bırakın.

Not

Eksik bilgiler, "Bakım ve onarım | Bakım çalışmaları " bölümünde bulunabilir.

1. Motor kaputu / sağ kaplamada emniyet işlevi kontrolü yapın. a İçten yanmalı motor, motor kaputu açıkken çalıştırılmamalıdır.
   b içten yanmalı motor, kaplama açıklken çalışmamalıdır.

2. Koltuk kontak şalterinin işlevini kontrol edin. a İçten yanmalı motor çalışırken sürücü, sürücü koltuğundan kalktığında cihaz kapanmalıdır.

3. Lastik dolum basıncını kontrol edin.

4. Motor yağı seviyesini kontrol edin.

5. Hidrolik tankın dolum seviyesini kontrol edin.

6. Süpürge silindiri ve yan süpürgelerde yabancı nesneler ve dolanmış bant olup olmadığını kontrol edin.

7. Gaz pedalının rahat hareket edip etmediğini ve işlevini kontrol edin (yalnızca cihaz dururken).

8. Kir kabını boşaltın.

9. Yakıt deposunun seviyesini kontrol edin.

ikmal

TEHLIKE

Yakıt taşması nedeniyle patlama tehlikesi

Yakıt ikmali yaparken sıcak yüzeylere yakıt gelmemesine dikkat edin.

TEHLIKE

Sigara ve açık ateş nedeniyle patlama tehlikesi

Yakıt ikmali sırasında sigara ve açık alev yasağına kesinlikle uyun.

⚠UYARI

Buharları solumaktan nedeniyle sağlık tehlikesi

Kapalı alanlarda yakıt ikmali yapmayın.

DIKKAT

Yanlış yakıt nedeniyle hasar tehlikesi

Yalnızca teknik verilerde belirtilen uygun yakıt doldurun.

①Yakit deposu
②Depo kapağı
③Depo göstergesi

1. Cihazı kapatın (motoru kapatın).
2. Motor kaputunu dışarı doğru döndürün.
3. Depo kapağını açın.
4. Yakıt ikmali yapın.
5. Dökülen yakıtı silin ve depo kapağını kapatın.

Sürücü koltuğunun ayarlanması

TEHLIKE

Kaza olasılığı

Sürücü koltuğunu yalnızca cihaz durmuş haldeyken ayarlayın.

①Sürücü koltuğu
②Koltuk ayar kolu

1. Koltuk ayar kolunu sağa çekin ve sürücü koltuğunu istediğiniz konuma getirin.
2. Koltuk ayar kolunu bırakın.
3. Sürücü koltuğunu ileri geri hareket ettirerek yerine doğru bir şekilde oturduğundan emin olun.

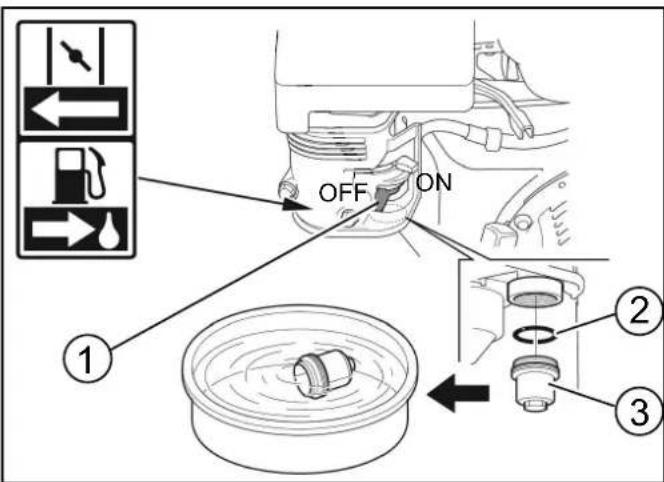

Yakıt vanasının açılması / kapatılması

1 Yakıt vanasını açmak veya kapatmak için vanayı sonuna kadar ilgili yöne çevirin.

Park freninin çekilmesi / serbest bırakılması

① Park freninin kilidinin açılması
②Park freni

Park frenini çekin:

1. Park frenine basin (yerine oturur).
   Park frenini serbest bırakın:
2. Kilit açma tuşuna basın, park freni serbest bırakılır.

İşletme

Cihazın (motor) çalıştırılması

Not

Motoru çalıştırmak için motor kaputu kapatılmalı ve sürücü, sürücü koltuğuna oturmalıdır.

1. Yakıt vanasını açın.
2. Sürücü koltuğuna oturun (koltuk kontak şalteri).
3. Program seçim şalterini "Sürüş" konumuna getirin.
4. Anahtarı kontağa sokun ve "I - ON" konumuna çevirin; motor çalışır.
5. Soğuk dış sıcaklıklarda: Jikle kolunu çalıştırın.

Cihazın sürülmesi

DIKKAT

Geriye doğru sürerken yaralanma riski

Geriye doğru sürerken üçüncü şahıslar için tehlike söz konusu olmamalıdır.

Gerekirse bu kişilere talimat verin.

△UYARI

Kaza tehlikesi

Kir kabı kaldırılmış haldeyken sürün.

DIKKAT

Sürücünün zarar görme tehlikesi!

Her sürüşten önce kavrama kolunun kapalı olduğundan emin olun.

Gaz pedalına her zaman dikkatlice ve yavaşça basın. Geri vites- ten ileri sürüşe veya tersi yönde geçişleri aniden yapmayın.

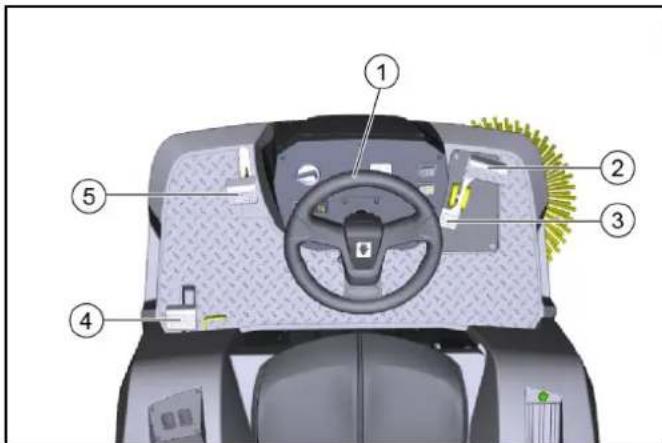

①Direksiyon
②İleri doğru sürüş
③Geriye doğru sürüş
④Park freni
⑤Kaba kir kapağı

1. Gaz pedalına dikkatlice basın.

a Sürüş hızını gaz pedalıyla kademesiz bir şekilde ayarlayın.
b Pedala ani bir şekilde basmaktan kaçının.
c Sürüş hızını ilgili koşullara göre uyarlayın.

1. Hareket yönünü direksiyonla kontrol edin.
2. Gaz pedalını bırakın, cihaz otomatik olarak fren yapar ve durur.

a Acil bir durumda park frenini de çekin.

Süpürme işletimi

Süpürme işlemlerine ilişkin bilgiler

TEHLIKE

Ani durma nedeniyle yaralanma tehlikesi

Sürüş veya temizlik işlemleri sırasında sürücü koltuğundan ayağa kalkmayın (koltuk kontak şalteri cihazı aniden durdurur).

⚠UYARI

Taşlar veya taş parçaları nedeniyle yaralanma tehlikesi

Kaba kir kapağı açıkken insanlara, hayvanlara veya yakındaki nesnelere dikkat edin (fırlayan taşlar veya taş parçaları tehlikeli-dir).

TEDBIR

Ambalaj bandı vb. nedeniyle zarar görme tehlikesi

Koli bantları, ipleri vb. nesneleri süpürmeyin (Süpürge mekanizması hasar görebilir).

Nesneler veya gevşek engeller üzerinden geçilmemeli veya bunlar itilmemelidir.

1. Optimum temizlik sonucu için sürüş hızını duruma göre uyarlayın.
2. Süpürmeye sadece kir kabı kapalıyken izin verilir.

a Program seçimi "Sürüş" olarak ayarlanmışsa hazne kapağı, otomatik olarak kapanır.
b Program seçim şalterini "Süpürme" konumuna getirirseniz hazne kapağı ,otomatik olarak açılır ve kir kabı, kir toplama- ya hazırldır.

1. Kir kabını düzenli aralıklarla boşaltın.
   a Çoğunlukla taş parçaları (yüksek ağırlıklı kir) süpürüldüyse kir kabını, daha erken boşaltın.
2. Yüzeyleri temizlerken program seçim şalterini "Süpürge silindiriyle süpürme" konumuna getirin.
3. Yan kenarları temizlemek için yan süpürgeyi de kullanın; bunun için program seçim şalterini "Süpürge silindiri ve yan süpürgelerle süpürme" konumuna getirin.
4. Yüksekliği 6 cm'yi geçmeyen sabit engeller üzerinden yavaş ve dikkatli bir şekilde sürülebilir.
5. 6 cm'den yüksek sabit engeller, ancak uygun bir rampa ile aşı-labilir.

Süpürge silindiri ve yan süpürgelerle süpürme

1. Temizleme işlemleri için ileri hareket yönünü seçin.
2. Yüzey temizliği için: Süpürge silindirini indirin ve bunun için program seçim şalterini "Süpürge silindiriyle süpürme" konumuna getirin.
3. Islak veya nemli yüzeyler için: Islak süpürme kapağını açın.
4. Kenarlara yakın temizlik için: ayrıca sağ yan süpürgeyi indirin, bunun için program seçim şalterini "Süpürge silindiri ve yan süpürgelerle süpürme" konumuna getirin.
5. Daha büyük nesneleri (50 mm) almak için: Kaba kir kapağı pedalına kısaca basın.
6. Toz filtresini ara sira temizleyin.

a Toz filtresi, düzenli aralıklarla otomatik olarak temizlenir.

b Tozlu ortamlarda, filtre temizliği şalterine de basın.

Kir kabının boşaltılması

Cihazın yüksek boşaltma işlevi, kir kabındaki kirin direkt olarak bir çöp kovasına boşaltılmasını sağlar (maksimum boşaltma yükseklığı için bkz. "Teknik veriler" bölümü).

⚠UYARI

Düşen cisimler nedeniyle yaralanma tehlikesi!

Kir kabını kaldırırken ve indirirken, depolama alanından düşen nesneler nedeniyle yaralanma riski mevcuttur.

Kir kabını kaldırmadan önce depolama alanında güvenli bir şekilde sabitlenmemiş tüm nesneleri çıkarın.

⚠UYARI

Makinenin kir kabını boşaltırken devrilmesi nedeniyle yaralanma tehlikesi!

Kir kabını sadece sağlam ve düz bir zeminde boşaltın.

Tepeler ve rampalarda boşaltma yaparken emniyet mesafesi bırakın.

⚠UYARI

Kir kabının dönme alanında bulunma nedeniyle yaralanma tehlikesi!

Boşaltma işlemi sırasında kir kabının dönme alanında insan veya hayvanların bulunmadığından emin olun.

⚠UYARI

Kir kabının mekanizmasına müdahale ederken vücut parçalarının ezilmesi veya kesilmesi nedeniyle yaralanma tehlikesi!

Kir kabı boşaltma mekanizmasının hareket alanına veya bileşenlerine dokunmayın.

⚠UYARI

Kir kabının alçalması nedeniyle yaralanma tehlikesi!

Kaldırılan kir kabı aniden düşebilir ve ezilme ve sıkışma nedeniyle ciddi yaralanmalara neden olabilir.

Emniyete alınmamış kir kabının altında bulunmayın.

Kir kabının altına girmeden önce yükseltilmiş kir kabını bu amaç için sağlanan emniyet desteğiyle düzgün bir şekilde sabitleyin.

① Yüksek boşaltma düzeneği tuşu
② Kir kabı şalterinin kaldırılması / indirilmesi
③ Hazne kapak şalterinin açılması / kapatılması

1. Program seçim şalterini "Sürüş" konumuna getirin (kir kabı, sadece bu konumda kaldırılabilir).
2. Cihazı kabaca konumlandırın.

a Cihazı kapattıktan sonra, boşaltma işleminden önce tozun çökmesi için en az 1 dakika bekleyin.

1. Kumanda alanındaki yüksek boşaltma tuşuna basın ve tuşu basılı tutun.
2. Kir kabı düğmesine basın ve kir kabını kaldırın.

a Kir kabını bir çöp kovasına boşaltmak için tamamen kaldırın ve toplama kabına yavaşça yaklaşın.

b Serbestçe boşaltmak için kir kabını, hazne kapağı açılana kadar yaklaşık olarak merkeze kaldırın (boşaltma yüksekliği çok düşükse hazne kapağının tetiklenmesi engellenir).

1. Park frenini çekin.
2. Hazne kapağı şalterine basın ve kir kabını boşaltın.
3. Hazne kapağını kapatın.
4. Park frenini çözün.
5. Boşaltma noktasından uzaklaşın.
   10.Kir kabını tamamen indirin.

Cihazın kapatılması

Cihaz kapatıldıktan sonra toz filtresi otomatik olarak temizlenir.

1 Cihazı düz bir zemin üzerine bırakın.
2 Program seçim şalterini "Sürüş" konumuna çevirin.
3 Park frenini çekin.
4 Anahtarı, anahtarlı şalterden çıkarın.
5 Yakıt vanasını kapatın.

Taşıma

TEHLIKE

Yükleme sırasında kaza tehlikesi

Cihazı yüklerken kavrama kolunu daima kapatın. Sürüş ve park freni, ancak kol kapandıktan sonra çalışmaya hazırldır. Cihaz, yokuş inerken veya çıkarken daima kendi kendine hareket etmeli-dir.

Cihazları yalnızca düz bir yüzeyde yükleyin ve indirin.

Yaralanma ve zarar görme tehlikesi

Römork veya araçlarla taşınması sırasında, cihazın boş ağırlığına (taşıma ağırlığı) dikkat edin.

Cihazı geçerli direktiflere uygun olarak kaymaya ve devrilmeye karşı emniyete alın.

1 Yakıt vanasını kapatın.
2 Süpürgeyi takozlarla tekerleklere sabitleyin.
3 Süpürgeyi gergi kayışları veya halatlarla sabitleyin. Ana çerçeve üzerindeki sabitleme alanları işaretlerine (zincir sembolleri) dikkat edin.

- Sol ve sağarka bağlantı noktaları, çerçevede arka tekerlek ile kir kabı arasındaki açıklıklardır (yakl. ∅ 30 mm).

- Önde, ayak dayama yeri ile ön kule arasında sabitleme alanı bulunmaktadır.

4 Akünün eksi kutbunu ayırın.
5 Anahtarı çekerek çıkarın.

Depolama

TEDBIR

Yaralanma ve zarar görme tehlikesi

Cihazı depolarken ağırlığını not edin.

Motorun kullanım kılavuzundaki bilgileri de dikkate alın.

1 Süpürgeyi, düz bir zemin üzerinde, donma olmayan bir ortamda bırakın. Tente ile örterek toza karşı koruyun.
2 Süpürgeyi kendi kendine hareket etmesine karşı emniyete alın (park freni).
3 Yakıt vanasını kapatın.
4 Anahtarı çekerek çıkarın.
5 Süpürge, 4 haftadan uzun süre kullanılmayacaksa akünün eksi kutbunu ayırın.
6 Aküyü 2 ayda bir şarj edin.

Süpürge uzun süre kullanılmayacaksa:

1 Yakıtı depodan tamamen boşaltın.
2 Motor yağını değiştirin.
3 Bujiyi sökün ve buji deligiğine 5 ml yeni motor yağı dökün. Buji olmadan motoru birkaç kez döndürün (çalıştırmayın). Bujiyi vidalayın.

Koruma ve bakım

DIKKAT

Bu kullanım kılavuzunun başındaki bakım ve koruma hakkındaki güvenlik bilgilerine uyun.

Cihazın temizlenmesi

DIKKAT

Kısa devre veya başka hasarlar oluşabilir. Cihazı hortumdan veya yüksek basınçlı suyla temizlemeyin.

DIKKAT

Yanlış temizleme

Hasar tehlikesi.

Aşındırıcı veya agresif temizlik maddeleri kullanmayın.

ATEHLIKE

Toz nedeniyle sağlık tehlikesi

Basınçlı hava ile iç temizlik için.

Toz maskesi ve koruyucu gözlük takın.

Cihazın içinin temizlenmesi

1 Kaplamalaria açın.
2 Cihaza basınçlı hava üfleyin.
3 Cihazı hafif deterjanlı suya batırılmış bir bezle temizleyin.
4 Kaplamalar kapatılıyor.

Cihazın dışının temizlenmesi

1 Cihazı hafif deterjanlı suya batırılmış bir bezle temizleyin.

Bakım aralıkları

Not

Garantinin geçerliliğinin devamı için tüm servis ve bakım işlemleri garanti süresi boyunca, denetim kontrol listesi (ICL) doğrultusunda yetkili müşteri hizmetleri tarafından gerçekleştirilmelidir.

• Çalışma saati sayacı, bakım aralıklarının zamanını gösterir.
• Müşteri / operatör tarafından yapılan servis ve bakım çalışmaları için aralıklar, "Müşteri tarafından yapılan bakım" bölümünde listelenmiştir. Çalışmalar, kalifiye bir uzman tarafından yapılmalıdır. Gerekirse her zaman bir Kärcher Yetkili Satıcısı'na başvurabilirsiniz.
• Diğer bakım çalışmaları, yetkili müşteri hizmetleri tarafından denetim kontrol listesine uygun olarak yapılmalıdır. Lütfen müşteri hizmetleriyle zamanında iletişime geçin.

Müşteri tarafından yapılan bakım

Not

Tüm servis ve bakım çalışmaları, kalifiye bir uzman tarafından yapılmalıdır; gerekirse her zaman bir Kärcher Yetkili Satıcısı'na başvurabilirsiniz.

Hidrolik üzerindeki çalışmalar, yalnızca yetkili müşteri hizmetleri tarafından gerçekleştirilebilir.

Not

Açıklamalar için "Bakım çalışmaları" bölümüne bakın.

• Günlük
  1 "Çalıştırmadan önce güvenlik kontrolü" bölümüne bakın.
• Haftalık

⚠UYARI

Kir kabının alçalması nedeniyle yaralanma tehlikesi!

Kaldırılan kir kabı aniden düşebilir ve ezilme ve sıkışma nedeniyle ciddi yaralanmalara neden olabilir.

Emniyete alınmamış kir kabının altında bulunmayın.

Kir kabının altına girmeden önce yükseltilmiş kir kabını bu amaç için sağlanan emniyet desteğiyle düzgün bir şekilde sabitleyin.

1 Hareketli parçaların kolay hareket edip etmediğini kontrol edin.

Not

Kir kabı kaldırılmış durumdayken herhangi bir bakım ve onarım çalışmasından önce emniyet desteğini takın, bkz. Bölüm Kir kabı emniyet desteğini takma/sökme.

2 Süpürme alanındaki sızdırmazlık çitalarını ayar ve aşınma bakımından kontrol edin.
3 Çöp haznesi için hazne kapağındaki sızdırmazlık çıtalarını kontrol edin (3x)
4 Süpürme silindiri ve yan süpürgeleri aşınma bakımından kontrol edin.
5 Toz filtresini kontrol edin ve gerekirse filtre kartuşunu temizleyin.
6 Hava filtresini kontrol edin.
7 Yakıt ve hidrolik sisteminde sızıntı olup olmadığını kontrol edin.
8 Kayışların gerginliğini, aşınmasını ve işlevini kontrol edin.

- Her 50 çalışma saati sonunda bakım

1 Hava filtresini temizleyin (tozlu bir ortamda kullanıldığında daha sık).
- Her 100 çalışma saati sonunda bakım
1 Motor yağı değişimi (20 çalışma saatinden sonra ilk değişim).
2 Bujiyi kontrol edin ve temizleyin.
3 Hava filtresini temizleyin.
4 Çökeltme kabını temizleyin.

- Her 300 çalışma saati sonunda bakım

1 Hava filtresini değiştirin.
2 Y a k it filtresini temizleyin.
3 Bujiyi değiştirin.

- Aşınma sonrası bakım

1 Sızdırmazlık çitalarını değiştirin.
2 Süpürge silindirini değiştirin.
3 Yan süpürgeyi değiştirin.

Müşteri hizmetleri tarafından yapılan bakım

Not

Garantinin geçerliliğinin devamı için tüm servis ve bakım işlemleri garanti süresi boyunca, denetim kontrol listesi doğrultusunda yetkili Kärcher Müşteri Hizmetleri tarafından gerçekleştirilmelidir.

• 20 saatlik çalışmadan sonra ilk muayene
  • Her 100 çalışma saati sonunda bakım
• Her 300 çalışma saati sonunda bakım

Bakım çalışmaları

Motor yağı seviyesinin kontrol edilmesi / hidrolik yağ ilave edilmesi

Cihaz düz bir zeminde ve park halindeyken ve dururken yağ se-viyesini kontrol edin.

DIKKAT

Yanık tehlikesi

Egzoz borusu veya motor gibi sıcak yüzeylere dokunmayın.

① Yağ çubuğu
② Yağ dolum ağzı
③ üst yağ seviyesi (MAX)
④ alt yağ seviyesi (MIN)

1. Cihazı düz bir zemin üzerine bırakın.

2. Motoru soğumaya bırakın.

a Motor yağı seviyesini motor kapatıldıktan sonra en erken 5 dakika sonra kontrol edin.

1. Sağ kaplamayı açın.

2. Yağ çubuğunu çevirerek çıkarın ve yağ seviyesini okuyun.

a Yağ seviyesi MIN değerinin altındaysa motor yağını ekleyin. Yağ türleri için "Teknik veriler" bölümüne bakın.
b Çok fazla doldurmayın, sadece MAX işaretine kadar doldurun.

1. Yağ seviyesi doğruysa yağ çubuğunu çevirerek yerine takın.

2. Kaplamayı kapatın.

Yağ değişimi

Yağın daha iyi akması için yağ değişimini, motor sıcakken yapın.

1. Motoru durdurun.
2. Cihazı düz bir zemin üzerine bırakın.
3. Kullanılmış yağ için uygun bir toplama haznesi hazırlayın.
4. Sağ kaplamayı açın (döndürerek).

① Yağ çubuğu / yağ dolum ağzı
②Tahliye hortumu
③Tahliye hortumu tutucusu
④Hortum kelepçesi
⑤Kilitleme parçası

1. Yağ çubuğunu çevirerek çıkarın.
2. Tahliye hortumunu tutucudan çıkarın.
3. Tahliye hortumundaki hortum kelepçesini açın ve kilitleme parçasını dışarı çekin.
4. Yağın toplama haznesine tamamen boşalmasına izin verin.
5. Kilitleme parçasını takın ve bir hortum kelepçesi ile sıkın.
6. Yağ dolum ağzının alt kenarına kadar yeni motor yağı (bakınız "Teknik Veriler") doldurun.
   11.Yağ çubuğunu takın ve sıkın.
   12.Kaplamayı kapatın.
   13.Atık yağı çevreye zarar vermeden bertaraf edin.

Hava filtresinin kontrol edilmesi

1. Kelebek somunu sökün.

1. Kapağı çıkarın.
2. Hava filtresini kirlenme açısından kontrol edin, gerekirse temizleyin.
3. Kapağı sabitlemenin içine kaydırın, ardından yerleştirin. a Sabitlemenin doğru konuma takılıp takılmadığına dikkat edin.
4. Kelebek somunu takın ve sıkın.

Hava filtresinin temizlenmesi

1. Kapaktaki kelebek somunu sökün.

①Conta
②Kelebek somun kapağı
③Kapak
④Hava filtresi kelebek somunu
⑤ Kağıt filtre elemanı
⑥Köpük filtre elemanı
⑦Hava filtresi gövdesi

1. Kapağı çıkarın.
2. Hava filtresinin kelebek somunu sökün.
3. Hava filtresi elemanını çıkarın.
4. Köpük filtre elemanını kağıt filtre elemanından çıkarın.
5. Her iki hava filtresi elemanında hasar olup olmadığını kontrol edin.
6. Hasarlı hava filtresi elemanlarını değiştirin.
7. Kullanmaya devam ederseniz hava filtresi elemanlarını temizleyin.
8. Kağıt filtre elemanını sert bir yüzeye birkaç kez vurun veya içinden basınçlı hava (maksimum 0,2 MPa) üfleyin.

10.Köpük filtre elemanı:

a 11 ik sabunlu suyla temizleyin.
b Temiz suyla durulayın.
c Veya yanıcı olmayan bir çözücü madde ile temizleyin.
d Kurumasını bekleyin.
e Temiz motor yağına daldırın.
f Fazla yağı bastırarak dışarı çıkarın.

1. Kapağın ve hava filtresi gövdesinin iç kısmını nemli bir bez ile temizleyin. Motora kir girmemesine dikkat edin.
2. Köpük filtre elemanını, kağıt filtre elemanının üzerine yerleştirin.
   13.Hava filtresi elemanını, hava filtresi gövdesine yerleştirin.
3. Hava filtresi gövdesi ile motor arasında contanın yerinde olduğundan emin olun.
   15.Hava filtresinin kelebek somununu takın ve sıkın.
   16.Kapağı takın.
   17.Kapak kelebek somununu takın ve sıkın.

Çökeltme teknesini temizleyin

1. Yakıt vanasını OFF (kapalı) konumuna çevirin.

① Yakıt vanası
②O Halka
③Çökeltme teknesi
2. Çökeltme teknesini sökün.
3. O halkayı çıkarın.
4. Çökeltme teknesini tutuşmayan çözücü madde ile temizleyin.
5. Çökeltme teknesini esaslıca kurutun.
6. O halkayı gövdeye oturtun.
7. Çökeltme teknesini takın ve sıkın.
8. Yakıt vanasını ON (açık) konumuna çevirin.
9. Çökeltme teknesinin sıkıca oturduğunu kontrol edin.
10.Yakıt vanasını OFF (kapalı) konumuna çevirin.

Bujiyi kontrol edin, ayarlayın

1. Buji fişini çekerek çıkarın.
2. Buji çıkarıldığında motorun içine kir girmemesi için bujinin etrafındaki bölgeyi temizleyin.
3. Bujiyi 13/16" Iık bir buji anahtarı ile sökün.

1. Elektrotları yıpranmış veya izolatörü kırılmış bir bujiyi değiştirin.
2. Bujinin elektrot aralığını kontrol edin. İstenen değer 0,7...0,8 mm.
3. Bujinin contasında hasar olup olmadığını kontrol edin.

DIKKAT

Zarar görme tehlikesi

Fazla gevşek olan bir buji aşırı isinabilir ve motora zarar verebilir.

Çok fazla sıkılan bir buji motordaki vida dişine zarar verir.

Bujinin sıkılmasına ilişkin aşağıdaki talimatları dikkate alın.

1. Bujiyi dikkatlice elle vidalayarak takın. Diş kaptırmayın.
2. Bujiyi buji anahtarı ile sonuna kadar takın ve aşağıda açıklandığı şekilde sıkın.

a Kullanılmış bir bujiyi 1/8...1/4 tur sıkın.

b Yeni bir bujiyi 1/2 tur sıkın.

1. Buji fişini takın.

Hidrolik yağı seviyesinin kontrol edilmesi ve hidrolik yağı ilavesi

DIKKAT

Hidrolik sistemde hasar tehlikesi

Yağ ilave ederken temizliğe azami dikkat gösterin. yalnızca yetkili Müşteri Hizmetleri tarafından gerçekleştirilebilir.

Motor kaputsuz resim

① Hidrolik yağı deposu
② Havalandırma kapağı / doldurma ağızı
③ Hidrolik yağı filtresi

1. Cihazı kapatın.

2. Motor kaputunu açın.

3. Motor soğukken hidrolik yağı seviyesini kontrol edin.

a Hidrolik yağı seviyesi üst "MAX" ve alt "MIN" işareti arasında olmalıdır.

1. Gerekirse hidrolik yağı ilave edin.

a Havalandırma kapağını çıkarın.
b Hidrolik yağı ilave edin.

Hidrolik yağ türü: "Teknik veriler" bölümüne bakın.

c Havalandırma kapağını takın.

1. Motor kaputunu kapatın.

Arka tekerleğin değiştirilmesi

⚠UYARI

Yaralanma tehlikesi

Aracı yalnızca stabil bir zemine park edin.

Zemin stabilitesini kontrol edin. Cihazı, ek olarak tekerlek tako-zuyla kendi kendine hareket etmeye karşı emniyete alın.

Piyasada bulunan uygun kriko kullanın.

①Arka tekerlek
②Bijon somunu (4x)
③ Kriko yerleştirme noktası simgesi

1. Cihazı düz zemin üzerine bırakın.

a Zemin stabilitesini kontrol edin.
b Cihazı kendi kendine hareket etmeye karşı emniyete alın.
c Yan kaplamayı veya motor kaputunu açın.

1. Krikoyu çerçeve üzerindeki işaretli kriko yerleştirme noktalarına yerleştirin.

2. Bijon somunlarını uygun bir takımla yakl. 1 tur çözün.

3. Cihazı kriko ile kaldırın.
4. Bijon somunlarını gevşetin ve çıkarın.
5. Tekerleği çıkarın.
6. Arızalı tekerleğin bir uzman atölyede tamir edilmesini veya değiştirilmesini sağlayın.
7. Tekerleği takın, bijon somunlarını dayanak noktasına kadar vidalayın ve hafifçe sıkın.
8. Cihazı kriko ile indirin.
   10.Yan kaplamanın veya motor kaputunun kapatılması
   11.Bijon somunlarını doğru torkla (56 Nm) sıkın.

Ön tekerleğin değiştirilmesi

1. Ön tekerleği sökmek için müşteri hizmetleriyle iletişime geçin.

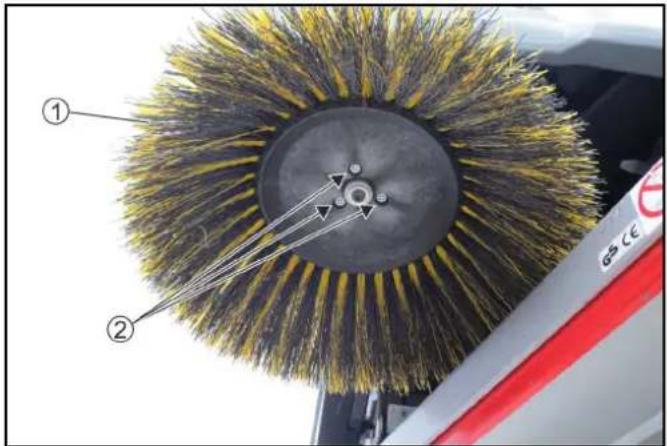

Yan süpürgenin değiştirilmesi

Yan süpürgenin hareketli yatağı nedeniyle süpürme düzeni, fırça kılları aşındığında kendini otomatik olarak yeniden ayarlar. Çok aşınmışsa (kıl uzunluğu yakl. 10 cm) yan süpürgeyi değiştirin.

1. Cihazı kapatın.
2. Alt taraftaki 3 vidayı sökün.
3. Yan süpürgeyi çıkarın.

4. Gerekirse yuvayı temizleyin.

5. Yeni yan süpürgeyi taşıyıcının üstüne takın ve vidalarla sabitleyin.

Süpürme silindirini değiştirme / kontrol etme

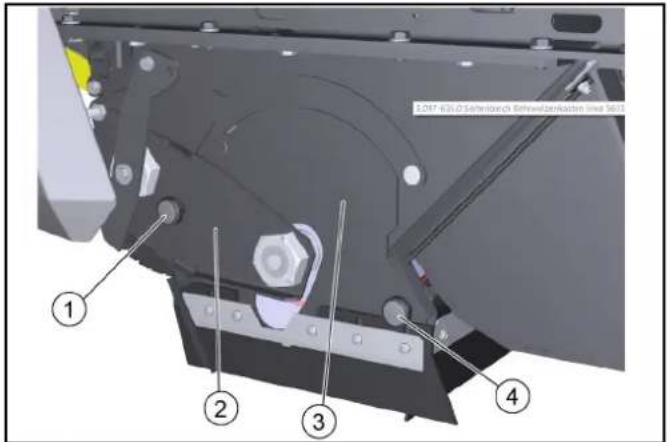

Süpürge silindirinin sökülmesi

Süpürge silindirinin hareketli yatağı nedeniyle süpürme düzeni, fırça kıllar aşındığında kendini otomatik olarak yeniden ayarlar. Çok aşınmışsa değiştirin (temizleme sonucu tatmin edici değil).

ISO 631.0 Softelsoch Röhezernaktien inse 5613

① Tırtıllı vida, sol
②Yatak plakası
③Kapak plakası
④ Tırtıllı vida, sağ

1. Cihazı kapatın.
2. Motor kaputunu açın.
3. Sol tırtıllı vidayı sökün.
4. Yatak plakasını dışarı çekerek çıkarın.
5. Sağ tırtıllı vidayı sökün.
6. Kapak plakasını çekerek çıkarın.
7. Süpürge silindirini dışarı çekin.

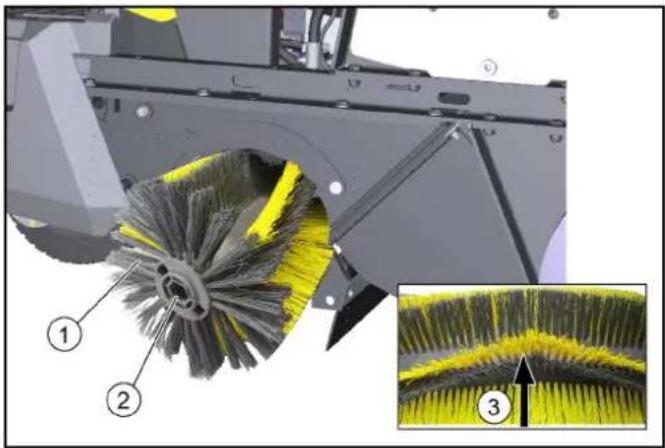

Süpürge silindirinin monte edilmesi

①Süpürge silindiri
② Süpürge silindir yuvası
③ Fırça kıllarının ileri doğru hareket yönünde hizalanması

1. Süpürge silindirinde aşınma ve dolanmış bant olup olmadığını kontrol edin.
2. Gerektiğinde: Yeni bir süpürge silindiri monte edin.
3. Takarken fırça kilların doğru şekilde hizalandığından emin olun (süpürge silindir yuvaları aynıdır).
4. Kapak plakasını ve yatak plakasını ters sırada monte edin.

Sızdırmazlık çitalarını değiştirme / ayarlama

Sızdırmazlık çitaları	Ayar değerleri
Yan sızdırmazlık çitaları	Zeminle mesafe 0 - 1 mm
Ön sızdırmazlık çitası	Çıkıntı 10-15 mm
Arka sızdırmazlık çitası	Çıkıntı 5-10 mm

Not

Ön ve arka sızdırmazlık çıtası çıkıntısı sızdırmazlık dudağının ile- rıye doğru sürüşte geriye doğru çevrilmesini tanımlar. Yan sızdırmazlık çitaları düzgün şekilde ayarlanmışsa zeminle aralarında mesafe kalmış olmalıdır.

① Sabitleme
② Yan sızdırmazlık çitası
③ Ön sızdırmazlık çitası
④ Arka sızdırmazlık çitası

1. Sızdırmazlık çitasının sabitleyicilerini sökün.
2. Sızdırmazlık çitasını oyuklardan geçirerek ayarlayın. a Değerler için tabloya bakınız.
3. Ayarlar doğruysa sızdırmazlık çitalarını sabitleyin.

Toz filtresini kontrol edilmesi / değiştirilmesi

TEHLIKE

Toz nedeniyle sağlık tehlikesi

Filtre sistemi üzerinde çalışma yaparken toz maskesi ve koruyu- cu gözlük takın.

İnce tozla çalışırken güvenlik kurallarına uyun.

1. Cihazı kapatın.
2. Tozun çökmesi için en az 1 dakika bekleyin.
3. Kapağı tutamak yuvasından yukarı doğru çevirin.
4. Toz filtresi kolunu sağa hareket ettirin.
5. Toz filtresini yukarı doğru kaldırarak çıkarın.
6. Gerektiğinde: Toz filtresini temizleyin (vakumlayın veya hafifçe vurun) veya yeni bir toz filtresi takın.

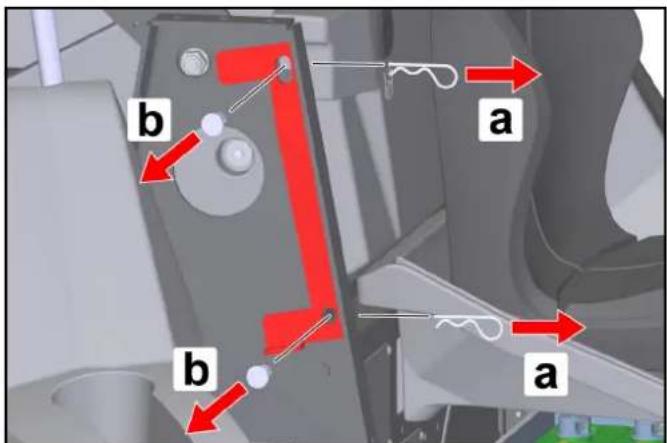

Kir kabı emniyet desteğini takma/sökme

Takma:

1. Makineyi sağlam, düz bir zemine park edin.
2. Kir kabını tamamen kaldırın, bkz. Bölüm Kir kabının boşaltılması.
3. Makineyi kapatın, bkz. Bölüm Cihazın kapatılması.

4. Sağ kaplamayı açın, bkz. Bölüm Sağ kaplamanın açılması / kapatılması.

5. Emniyet desteğini çıkarın.

a Yaylı pimleri cívatalardan dışarı çekin.
b Civataları dışarı çekin ve çubuktaki emniyet desteğini çıkarın.

a b a b

1. Emniyet desteğini gösterildiği gibi sağ çubuk ile sağ kaldırma kolu arasına konumlandırın.

a Civataları deliklere yerleştirin.
b Yaylı pimleri, yerlerine oturana kadar civatalardaki deliklere sokun.

a b a b

DIKKAT

Hasar tehlikesi!

Kir kabının emniyet desteği takılıyken kaldırılması veya indirilmesi, makineye ve emniyet desteğine zarar verir! Kir kabının hidrolik olarak kaldırılmasını veya indirilmesini önlemek için emniyet desteği takıldığında sağ kaplamanın kapatılması mümkün değildir.

Böylece güvenlik devresi etkindir.

Sağ kaplamayı kapatmak için zorlamayın!

Çıkarma:

1. Sökme işlemi, tersine sırayla gerçekleştirilir.

Arıza durumunda yardım

Küçük arızaları aşağıdaki açıklamalar doğrultusunda kendiniz giderebilirsiniz.

Burada belirtilenler dışında herhangi bir sorunla karşılaştığınızda Müşteri Hizmetleriyle (Teknik servis) irtibata geçin!

TEHLIKE

Aracın istem dışı hareket etmesi nedeniyle kaza ve yaralanma tehlikesi

Tüm koruma ve bakım çalışmalarından önce aracı kapatın ve kontak anahtarını çıkarın.

TEHLIKE

Elektrik çarpma tehlikesi

Elektrikli yapı parçaları üzerinde çalışırken akü bağlantısını kesin.

Elektrikli yapı parçaları üzerindeki çalışmalar ve onarım çalışmaları yalnızca yetkili müşteri hizmetleri tarafından yapılabilir.

Cihaz sigortaları

Bir fonksiyon arızası olursa müşteri hizmetlerine haber vermeden önce cihazın sigortalarını kontrol edebilirsiniz.

⚠UYARI

Yanlış kullanım nedeniyle zarar görme tehlikesi

Yanlış yerleştirilmiş cihaz sigortaları nedeniyle kumanda veya cihaz bileşenleri hasar görebilir!

Cihaz sigortalarını yalnızca aynı tipte (düz fiş sigortası) ve değerde (A) olan sigortalarla değiştirin

Cihaz sigortaları, aracın elektronik kumanda sisteminde bulunur.

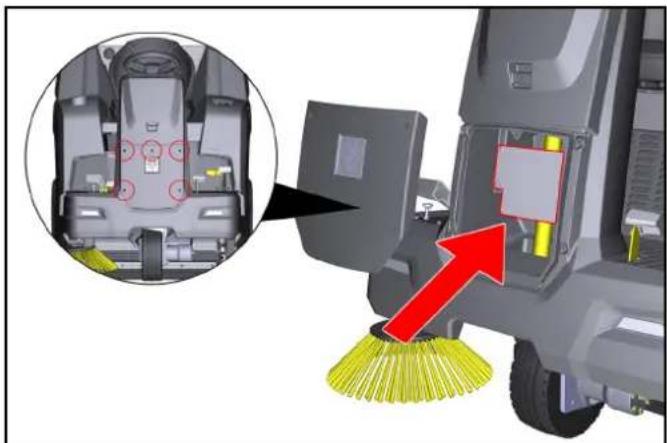

Kumanda, direksiyon kolonunun ön kapağının altında bulunur:

1. Cihazı park edin ve hareket etmeye karşı emniyete alın.
2. Akünün eksi kutbunu ayırın.
3. Ön kapağın 5 civatasını sökün.
4. Kapağı çıkarın.
5. Tabloyu kullanarak arızalı cihaz sigortasını tanımlayın.
6. Arızalı cihaz sigortasını değiştirin.
7. Kapağı tekrar yerleştirin.
8. Akünün eksi kutbunu tekrar bağlayın.

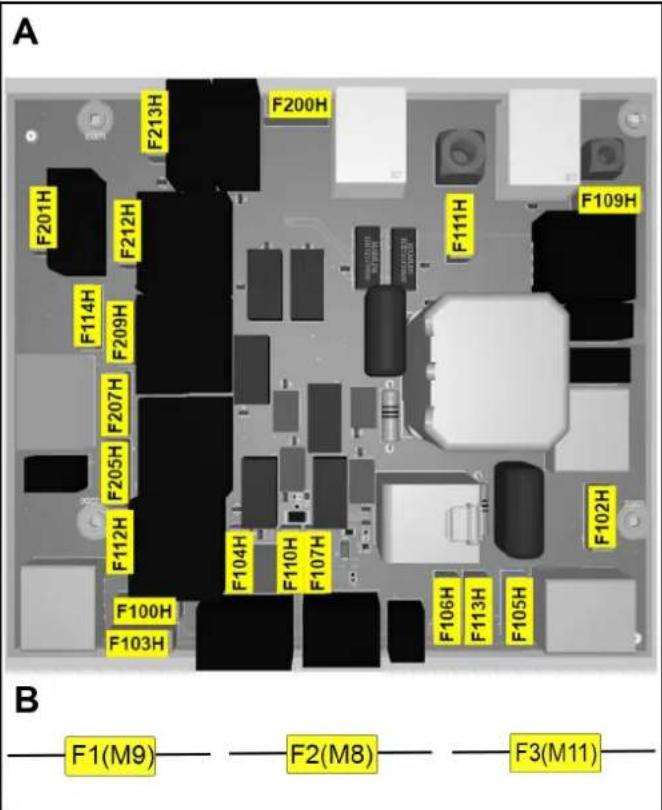

Cihaz sigortaları (genel bakış)

A F200H F213H F201H F212H F114H F209H F207H F205H F112H F104H F100H F103H F109H F111H F102H F106H F113H F105H B F1(M9)——— F2(M8)——— F3(M11)

A: Elektronik kumanda üzerindeki sigortalar

Cihaz sigortası	Değer (A)	Tanım
F100H 7,5 Anahtarlı şalter
F102H	7,5	Çalışma farı
F103H 7,5 Su pompası
F104H 3 LED
F105H	7,5	Çalışma farı
F106H 3 Blue Spot
F107H 1 Sayaç
F109H 5 Motor filtresi
F110H 7,5 Sinyal sireni
F111H 10 Strok motorları
F112H 5 Motor başlat
F113H 1 Döner ikaz lambası
F114H 1 Boşaltma konum		sensörü
F200H 30 Ana sigorta
F201H 3 K1 ana valf
F205H 3 K4 süpürme üniteleri
F207H	3	K6 kapağını açın
F209H	3	K3 kapağını kapatın
F212H 3 K5 kaldırma
F213H 3 K2 indirme

B: Kablo demetindeki sigortalar (sigorta tutucu)

Cihaz sigortası	Değer (A)	Tanım
F1 (M9) 7,5 Strok motoru
F2 (M8) 7,5 Strok motoru
F3 (M11) 7,5 Strok motoru

Hata Hatanın giderilmesi
Motor başlamıyor	Marş motoru aküsünü kontrol edin / şarj edin.Anahtarlı şalteri "I - ON" konumuna getirin.Program seçim şalterini "Sürüş" konumunaSoğuk dış sıcaklıklarda: Jikle kolunu çalıştırın.Sürücü koltuğuna oturun (koltuk kontak şalteri etkinleştirilir).Motor kaputunu ve yan kaplamayı tamamen kapatın.Motor yağı seviyesini kontrol edin, gerekirse motor yağı ilave edin.Yakıt ikmali yapın.Yakıt vanasını açın.Bujiyi kontrol edin.
Motor düzensiz çalışıyor	Yakıt deposunun seviyesini kontrol edin.Jikle kolunun konumunu kontrol edin.Yakıt sisteminin bağlantılarını ve hatlarını kontrol edin.Bujiyi kontrol edin / temizleyin / değiştirin.Hava filtresini temizleyin / değiştirin.
Motor çalışıyor ancak cihaz hareket etmiyor veya yavaş hareket ediyor	Park frenini çözün.Kavrama kolunun konumunu kontrol edin.Hidrolik yağı deposunun dolum seviyesini kontrol edin / yağı ilave edin.Donma sıcaklıkları ve soğuk hidrolik yağı söz konusu olduğunda: Cihazı en az 3 dakika çalıştırarak ısıtın.
Motor kapanmıyor (program seçim şalteri ve anahtarlı şalter KAPALI konumunda)	Benzinli motor:a Motor kaputunu açın (dönen V kayışına dikkat edin).b Yakıt vanasını kapatın.
Süpürme esnasında toz kalkması / yetersiz vakum gücü	Kir kabını boşaltın.Toz filtresini kontrol edin / temizleyin / değiştirin.a Toz filtresinin yerine doğru oturup oturmadığını kontrol edin.b Toz filtresini hafif kirlenmelerde temizleyin.c Hasarlı veya çok kirlenmiş olması durumunda toz filtrelerini değiştirin.Süpürme alanındaki sızdırmazlık çitalarını aşınma bakımından kontrol edin. Gerekirse yeniden ayarlayın veya değiştirin.Filtre kartuşundaki contaları kontrol edin / değiştirin.Kir kabındaki sızdırmazlık çitalarını kontrol edin / değiştirin.
Temizlik sonucu tatmin edici değil	Süpürge silindiri ve yan süpürgeleri aşınma bakımından kontrol edin, gerekirse değiştirin.Sızdırmazlık çitalarını aşınma bakımından kontrol edin, gerekirse ayarlayın / değiştirin.Kaba kir kapağının fonksiyonunu kontrol edin.Islak süpürme kapağını kapatın.Hidrolik yağ deposunun dolum seviyesini kontrol edin.Hidrolik sistemde sızdırmazlık kontrolü yapın.
Süpürge silindiri / yan süpürge dönmüyor	Program seçim şalterini, istenen "Süpürme" programına çevirin.Hidrolik yağ deposunun dolum seviyesini kontrol edin.Hidrolik sistemde sızdırmazlık kontrolü yapın.Süpürge silindiri ve yan süpürgelere dolanmış bant olup olmadığını kontrol edin.Müşteri hizmetleriyle iletişime geçin.
Kir kabının boşaltılmasında sorun var	Kir kabındaki (sağ ve sol tarafta) kesme koruması vidası kesilmiş, kırık vidayı değiştirin.Müşteri hizmetleriyle iletişime geçin.
Sağ kaplama kapanmıyor	Kir kabı emniyet desteği ile emniyete alınmıştır. Emniyet desteğini çıkarın, bkz. Bölüm Kir kabı emniyet desteğini takma/sökme.

Aksesuarlar / yedek parçalar

Aşağıda (kısmi olarak) aşınma parçaları veya isteğe bağlı temin edilebilen aksesuarlar hakkında genel bir liste verilmiştir.

Aksesuarlar	Açıklama	Sipariş No.
Yan süpürge, standart	İç ve dış yüzeyler için	6.905-986.0
Yan süpürge, yumuşak	İç ve dış yüzeylerde ince tozlar içinİslanmaya karşı korunaklı	6.906-133.0
Yan süpürge, sert	Dıştaki inatçı kirleri çıkartmak içinİslanmaya karşı korunaklı	6.906-065.0
Yabani ot süpürgesi	Yabani otları temizlemek için yan süpürge	6.906-065.0
Süpürge silindiri, standart	İç ve dış yüzeyler içinAşınmaya ve ıslanmaya karşı dayanıklı	6.905-095.0

Aksesuarlar	Açıklama	Sipariş No.
Süpürge silindiri, yumuşak	İç ve dış yüzeylerde ince tozlar içinİslanmaya karşı korunaklı	6.905-190.0
Süpürge silindiri, sert	Dıştaki inatçı kirleri çıkartmak içinİslanmaya karşı korunaklı	6.905-191.0
Toz filtresi (yuvar-lak filtre)		6.414-532.0
Yan sızdırmazlık çıtasısol ve sağ		5.365-078.0
Arka sızdırmazlık çıtası		5.365-053.0
Ön sızdırmazlık çı-tası		5.294-000.0
Yan süpürge mon-taj seti, sol	Müşteri hizmetleri tarafından monte edilmelidir	2.852-912.7
Ön tekerlek Yedek	olarak 6.435-120.0
Arka tekerlek Yede	k olarak 6.435-291.0

Home Base akse-suarları	Açıklama	Sipariş No.
Adaptör Home Base	rayına (cihaza) sa-bitlemek için	5.035-488.0
Çift kanca	Yalnızca adaptörle bağlantı olarak kullanılabilir	6.980-077.0
Deterjan haznesi	Yalnızca adaptörle bağlantı olarak kullanılabilir	4.070-006.0
Kaba kir maşası seti	Cihaza sabitlemesi dahil olmak üzere kaba kir maşası	4.035-524.0

Teknik bilgiler

Teknik değişiklik hakkı saklıdır.

		KM 100/120 R G KM 100/120 R G 2SB
Cihaz performans verileri
Sürüş hızı (maks.)	km/h	7	7
Çalışma hızı (maks.)	km/h	7	7
Tırmanma gücü (maks.)	%	18	18
Yan süpürgesiz çalışma genişliği	mm	730	730
1 yan süpürgeli çalışma genişliği	mm	1000	1000
2 yan süpürgeli çalışma genişliği	mm		1280
Teorik alan performansı
Yan süpürgesiz alan performansı	m^2/h	5110	5110
1 yan süpürgeli alan performansı	m^2/h	7000	7000
2 yan süpürgeli alan performansı	m^2/h		8960
Akü
Akü tipi		bakım gerektirmez	bakım gerektirmez
Akü gerilimi	V	12	12
Çevresel koşul
Ortam sıcaklığı	°C	-5...+40	-5...+40
Nem, yoğunlaşmasız	%	0...90	0...90
Boyutlar ve ağırlıklar
Uzunluk	mm	1660	1660
Genişlik	mm	1110	1140
Yükseklik	mm	1355	1355
Boş ağırlık (nakliye ağırlığı)	kg	570	570
İzin verilen toplam ağırlık	kg	944	944
Geniş süpürme silindiri	mm	730	730
Süpürme silindiri çapı	mm	285	285
Yan süpürge çapı	mm	410	410
Kir kabı
Kir kabı hacmi	l (kg)	120	120
Boşaltma yüksekliği (maks.)	mm	1520	1520
Filtre ve emme sistemi
Filtre alanı	m^2	6	6
İçten yanmalı motor
Motor tipi		Honda GX 270	Honda GX 270
Model		1 silindirli, 4 zamanlı	1 silindirli, 4 zamanlı
Silindir hacmi	cm^3	270	270
AB Yönetmeliği 2016/1628 (Aşama V) uyarınca ölçüm yöntemine göre CO2 emisyonu	g/kWh 762 762
Soğutma tipi		Hava soğutmalı	Hava soğutmalı
Motor gücü	kW/PS	6,3 / 8,4	6,3 / 8,4
Buji tipi		BPR6ES (NGK)	BPR6ES (NGK)
Yakıt deposu içeriği	l	5,3	5,3
Motor devir sayısı	1/min	3600	3600
Dolu depoyla kullanım süresi	h	ca. 3,5	ca. 3,5
İşletme maddeleri
Yakıt türü		Benzin bleifrei (min. 91 Oktan)	Benzin bleifrei (min. 91 Oktan)
Motor yağı türü API SJ API SJ
Motor yağı miktarı	I	1,1	1,1
Yağ cinsi SAE 10W30 SAE 10W30
Hidrolik yağı türü		Shell Tellos S 3 V 68	Shell Tellos S 3 V 68
Lastikler
Lastik büyüklüğü, ön ø 300 mm ø 300 mm
Lastik büyüklüğü, arka		4.00-8 6PR	4.00-8 6PR
Lastik şiirme basıncı	MPa (bar)	0,6 (6)	0,6 (6)
EN 60335-2-72 uyarınca tespit edilen değerler
El-kol titreşim değeri	m/s^2	1,9	1,9
Koltuk titreşim değeri	m/s^2	0,4	0,4
Ses basınç seviyesi L_pA	dB(A)	79	79
Belirsizlik	dB(A)	2,5	2,5
Ses gücü seviyesi L_WA + Belirsizlik K_WA	dB(A)	95	95

AB Uygunluk Beyani

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Vakumlu süpürge

Tip: 1.280-xxx.0

İlgili AB direktifleri

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Uygulanan ulusal normlar

Uygulanan uygunluk değerlendirme yöntemi

2000/14/AT: Ek V

Ses gücü seviyesi dB(A)

Ölçülen: 93

Garanti edilen: 95

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]

12Programmivalikulüliti*

⑬Töötunniloendur

Programmivalikulüliti

Märkus
