Tipul produsului	Măturător aspirator autoportant
Model	KM 100/120 R G 2SB
Marcă	Kärcher
Dimensiuni (L × l × H)	1660 × 1140 × 1355 mm
Greutate goală	570 kg
Greutate totală autorizată	944 kg
Motor	Honda GX 270, 1 cilindru 4 timpi, 270 cm³, 6,3 kW / 8,4 CP
Carburant	Benzină fără plumb (min. 91 octan)
Capacitatea rezervorului de combustibil	5,3 L
Viteza maximă de deplasare	7 km/h
Lățimea de lucru (cu 1 perie laterală)	1000 mm
Lățimea de lucru (cu 2 perii laterale)	1280 mm
Volumul cuvei de praf	120 L
Înălțimea maximă de golire	1520 mm
Panta maximă admisă	18 %
Baterie	12 V fără întreținere
Tipul uleiului de motor	SAE 10W30, API SJ
Tipul uleiului hidraulic	Shell Tellus S 3 V 68
Nivelul presiunii acustice (LpA)	79 dB(A)
Puterea acustică garantată (LWA)	95 dB(A)
Emisii de CO₂	762 g/kWh (nivel V)
Siguranță	Contact de scaun, comandă cu două mâini pentru golire, frână de parcare, dispozitive de siguranță pe capote
Întreținere	Curățare automată a filtrului de praf, intervale de întreținere definite

Întrebări frecvente - KM 100/120 R G 2SB Kärcher

Ce tip de combustibil să folosiți pentru motor?

Folosiți benzină fără plumb cu un indice octanic de minim 91. Nu folosiți combustibil amestecat cu ulei.

Cum să goliți cuva de praf?

Așezați aparatul pe o suprafață plană, acționați butonul de golire în înălțime și butonul de ridicare. Ridicați complet cuva, deschideți clapeta și goliți deșeurile. Închideți clapeta înainte de a coborî.

Ce faceți dacă motorul nu pornește?

Verificați bateria, asigurați-vă că cheia este pe ON, că selectorul este în poziția 'Drive', că sunteți așezat pe scaun și că capotele sunt închise. Controlați nivelul de combustibil și deschideți robinetul.

Care este panta maximă pe care mașina o poate urca?

Panta maximă admisă la urcare sau coborâre este de 18 %.

Cum să întrețineți filtrul de praf?

Filtrul se curăță automat, dar în medii cu praf, apăsați pe întrerupătorul de curățare. Pentru înlocuire, deschideți capacul, acționați maneta și scoateți filtrul. Aspirați sau bateți ușor pentru a-l curăța.

Care sunt regulile importante de siguranță?

Nu utilizați în spații închise, nu măturați obiecte în flăcări sau incandescente, acționați întotdeauna frâna de parcare înainte de a părăsi mașina, nu transportați persoane și respectați instrucțiunile de golire în înălțime.

Ce tipuri de podele se pot mătura?

Asfalt, podele industriale, șapă, beton și pavaje. Nu utilizați pe podele foarte umede sau cu lichide.

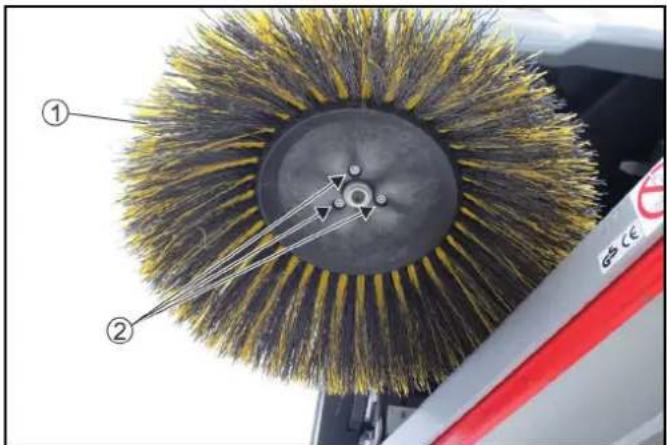

Cum să înlocuiți peria laterală?

Opriți aparatul, deșurubați cele 3 șuruburi de sub perie, scoateți-o, curățați locașul, apoi fixați noua perie cu șuruburile.

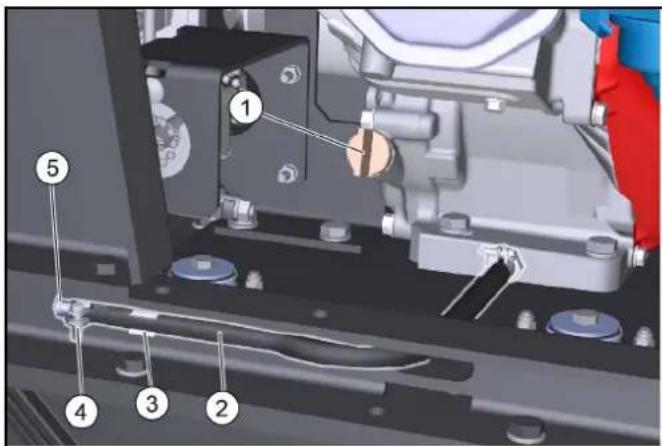

Care este frecvența schimbului de ulei de motor?

Primul schimb după 20 de ore de funcționare, apoi la fiecare 100 de ore. Folosiți ulei SAE 10W30 API SJ.

Unde găsiți accesoriile și piesele de schimb?

Pe site-ul www.kaercher.com sau de la un dealer autorizat. Folosiți exclusiv piese originale.

MANUAL DE UTILIZARE KM 100/120 R G 2SB Kärcher

Indicații generale 352

Utilizarea conform destinației.... 353

Funcționarea 354

Indicații privind siguranța 354

Descrierea dispozitivului 355

Punerea preliminară în funcțiune 357

Punerea în funcțiune 357

Regim.... 359

Transport 360

Depozitarea.... 360

Îngrijirea și întreținerea 361

Remedierea defecțiunilor 366

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și procedați în conformitate. Păstrați instrucțiunile de utilizare originale pentru viitoarele utilizări sau pentru viitorul posesor.

Verificare livrare

Daunele și deteriorările de transport pe care le constatați la livrare trebuie notificate imediat reprezentanței comerciale, respectiv comerciantului.

Protecția mediului

Materialele de ambalare sunt reciclabile. Asigurați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau a eliminării necorespunzătoare, pot periclita sănătatea și mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeurile menajere a aparatelor marcate cu acest simbol.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Eliminarea ca deșeu a vehiculului ajuns la finalul duratei de exploatare

Vehiculele ce au ajuns la finalul duratei de exploatare conțin materiale reciclabile valoroase. Pentru eliminarea ca deșeu a vehiculului dvs. vă recomandăm colaborarea cu o companie de specialitate.

Garanție

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defecțiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpărare la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Pentru mai multe informații privind garanția (dacă sunt disponibile) vă rugăm accesați meniul „Descărcări” din opțiunea Service al paginii web al reprezentanței Kärcher din țara dvs.

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avarii a aparatului. Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Trepte de pericol

△PERICOL

- Indicație referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠ AVERTIZARE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠ PRECAUȚIE

- Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENȚIE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Simbolurile de pe mașină

PERICOL

Pericol de arsuri din cauza suprafețelor fierbinți Lăsați vehiculul să se răcească înainte de a lucra la el.

PERICOL

Pericol de incendiu

Nu măturați obiecte ce ard sau sunt incandescente, precum țigări, chibrituri și altele asemenea.

PERICOL

Pericol de accidente din cauza răsturnării

Folosiți golierea la înălțime numai pe teren plan.

△AVERTIZARE

Pericol de rănire

Pericol de strivire și forfecare la curele, perii laterale, recipiente de material măturat, capotă.

△AVERTIZARE

Pericol de rănire

Răni provocate de tăieturi și striviri cauzate de piesele vehiculului în mișcare în interior.

Nu introduceți mâna în deschiderile din aparat.

△PERICOL

Pericol de accident din cauza manipulării necorespunzătoare

Înainte de prima utilizare a aparatului citiți aceste instrucțiuni originale și indicațiile de siguranță.

Frână de parcare

Presiune de umflare a anvelopelor

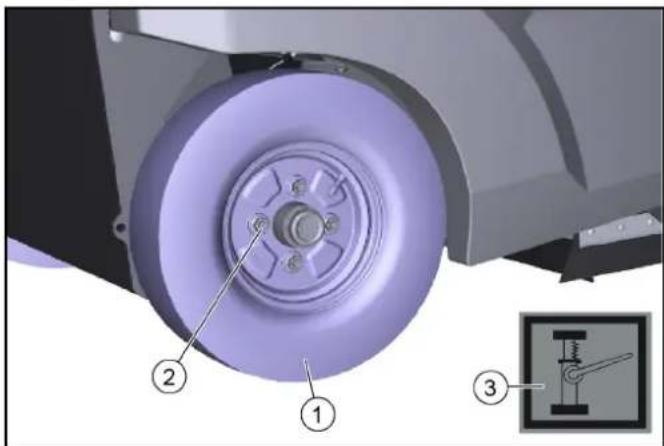

Punct de fixare pentru cricul auto

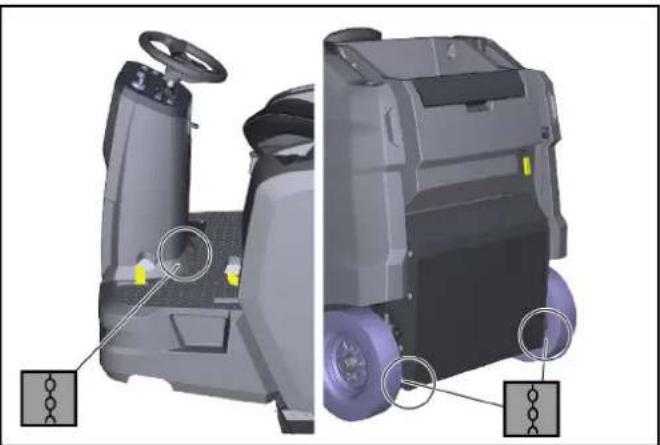

Punct de ancorare

Încărcarea maximă a suprafeței de depozitare 20 kg

Sarcină max. 150 kg

Pozitia ON: Aparatul se poate deplasa cu propulsie proprie

Pozitia OFF: Aparatul poate fi deplasat

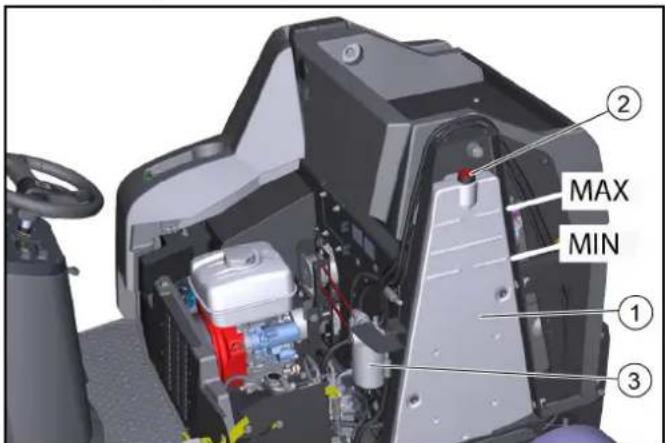

Orificiu de umplere rezervor de ulei hidraulic

Pedală clapetă pentru mizerie grosieră

Clapetă de măturat ud

Slăbirea, fixarea filtrului de praf

Utilizarea conform destinației

Folosiți mașina de măturat pentru a curăța podelele comerciale. Folosiți mașina de măturat pentru următoarele domenii de aplicare prevăzute:

1 Locuri de parcare

2 Trotuare

3 Facilități de producție

4 Zone logistice

5 Hoteluri

6 Comerț cu amănuntul

7 Zone de depozitare

Utilizați mașina de măturat numai conform indicațiilor din cadrul acestor instrucțiuni de utilizare. Utilizarea în orice alt mod decât cel descris mai sus este considerată improprie. Producătorul nu își asumă responsabilitatea pentru pagube produse ca urmare a utilizării improprii, riscurile revenindu-i în întregime utilizatorului.

Mașina de măturat poate fi utilizată numai cu setul de montare StVZO pentru funcționarea pe drumurile publice.

Nu este permisă modificarea mașinii de măturat.

Este permisă numai accesarea și curățarea suprafețelor aprobate de companie sau de către delegatul acesteia.

Se interzice funcționarea în spații închise.

Utilizarea eronată prevăzută

Nu măturați sau aspirați niciodată lichide explozive, gaze, acizi nediluați și solvenți (de ex. benzină, diluant de vopsea, păcură), acestea generând în combinație cu aerul aspirat vapori sau amestecuri explozive.

Nu măturați sau aspirați niciodată acetonă, acizi nediluați și solvenți, deoarece atacă și deteriorează materialele utilizate în componenta aparatului.

Nu măturați sau aspirați niciodată prafuri metalice reactive (de ex. aluminiu, magneziu, zinc), ele formând în legături cu detergenți alcalini sau acizi gaze explozive.

Nu măturați sau aspirați obiecte aprinse sau incandescente, existând pericol de incendiu.

Nu măturați substanțe ce pot pune în pericol sănătatea.

Este interzisă staționarea în zonele periculoase. Se interzice funcționarea în spații cu pericol de explozie.

Transportul de personal însoțitor este interzis.

Împingerea/tragerea sau transportul obiectelor cu acest aparat este interzisă.

Suprafețe adecvate pentru măturare

• Asfalt
• Pardoseală industrială • apă
• Beton
• Pavaj

Funcționarea

Mașina de măturat funcționează conform principiului de întoarcere.

1. Măturile laterale rotative curăță colțurile și muchiile suprafeței de măturat și transportă materialul măturat în traseul valțului de măturare.
2. Valțul de măturare transportă materialul măturat direct în recipientul de gunoi.
3. Praful antrenat în recipientul de gunoi este separat prin intermediul unui filtru de praf și suflanta aspiră aer curat, filtrat.
4. Curățarea filtrului de praf are loc automat.

Indicații privind siguranța

Dispozitive de siguranță

Dispozitivele de siguranță servesc la protejarea utilizatorului și nu trebuie să fie eliminate sau eludate în ceea ce privește funcția lor. Respectați indicațiile privind siguranța din cadrul capitolelor!

Capotă motor/carcasă dreapta

Capota motorului și carcasa din dreapta au un dispozitiv de siguranță. La deschiderea capotei sau a carcasei, motorul cu ardere internă în funcțiune este oprit.

Motorul poate fi pornit numai când ambele sunt închise.

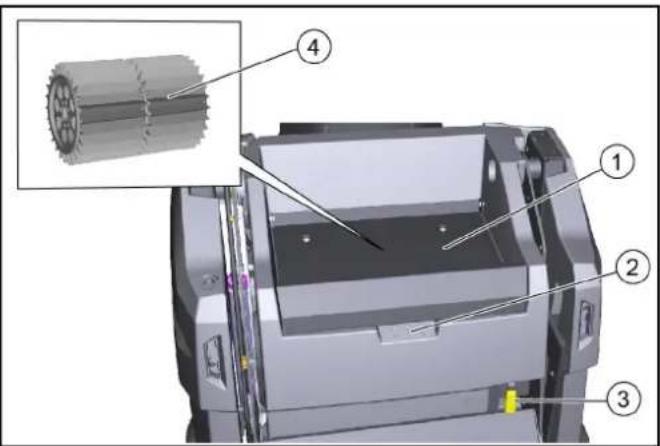

Golirea recipientului de gunoi

Valțul de măturare este blocat automat în timp ce recipientul de gunoi este golit.

Operare cu două mâini, recipient de gunoi

Pentru a preveni manipularea mecanismului de golire și la zona de pivotare a recipientului de gunoi, ridicarea, coborârea și golirea recipientului de gunoi este posibilă numai cu două mâini.

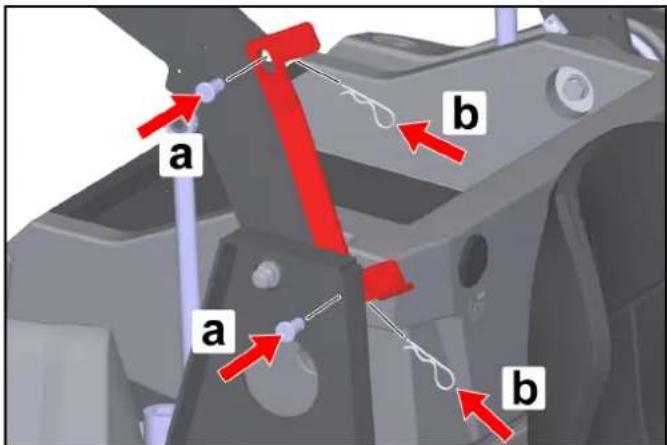

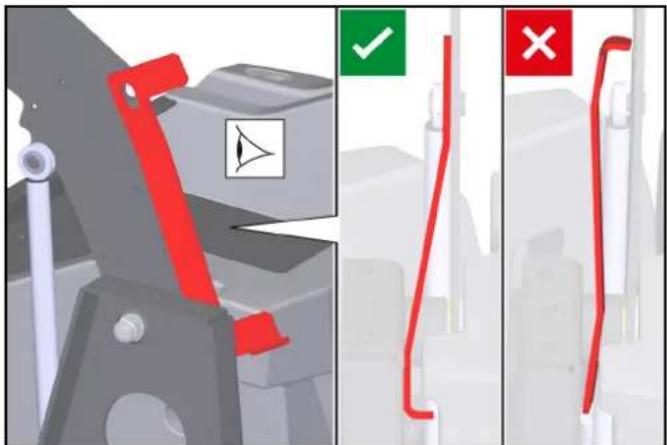

Contrafișa de siguranță a rezervorului de deșeuri

Staționarea sub rezervorul de deșeuri este permisă doar dacă acesta este complet ridicat și fixat corespunzător împotriva coborârii, cu folosirea contrafișei de siguranță.

Întrerupător de contact de la scaun

Întrerupătorul de contact al scaunului asigură faptul că mașina poate fi pornită doar când conducătorul se află pe scaunul șoferului.

Indicații de siguranță pentru funcționare

AVERTIZARE ● Folosiți aparatul doar conform destinației. Luați în considerare condițiile locale și aveți grijă în timpul lucrului cu aparatul la terțe persoane, în special la copii. ● Verificați aparatul cu dispozitivele de lucru cu privire la starea impecabilă și disponibilitatea de funcționare. În cazul în care starea nu este impecabilă, nu aveți voie să o utilizați. ● Acordați atenție în zonele periculoase (de ex. benzinării) prescripțiilor de securitate corespunzătoare. Nu utilizați aparatul în încăperi cu pericol de explozie. ● Acest aparat nu trebuie utilizat de persoane cu abilități fizice, senzoriale ori mentale reduse sau fără experiență și/sau cunoștințe. ● Pot utiliza aparatul numai persoanele care au primit instrucțiuni în ceea ce privește manipularea aparatului sau și-au demonstrat capacitatea de a opera și au fost însărcinate în mod expres. ATENȚIE ● Operatorul trebuie să verifice înainte de începerea lucrărilor, dacă toate dispozitivele de securitate sunt mon-

stare corectă și funcțională. Operatorul aparatului este responsabil pentru accidentele cu alte persoane sau bunuri. AVERTIZARE - Acordați atenție vestimentației strânse pe corp și obiectelor de încălțăminte solide ale operatorului. Evitați îmbrăcămintea largă. - Nu lăsați copiii nesupravegheați, pentru a vă asigura că nu se joacă cu aparatul. - Este interzisă utilizarea aparatului de către copii sau adolescenți. ATENȚIE - Verificați zona de imediată proximitate înainte de a porni (de ex. copii). Aveți grijă să aveți o vizibilitate suficientă! PERICOL - Nu lăsați niciodată aparatul nesupravegheat, atâta timp cât nu este asigurat împotriva mișcărilor accidentale. Acționați întotdeauna frâna de parcare înainte de a părăsi aparatul. ATENȚIE - Extrageți cheia de contact sau KIK (Kärcher Intelligent Key) pentru a preveni utilizarea neautorizată a aparatului. PRECAUȚIE - Nu utilizați aparatul în zone în care există posibilitatea de a fi lovit de obiecte aflate în cădere. AVERTIZARE - Nu priviți direct în sursa de lumină la aparatele cu iluminare Blue-Spot.

Indicații de siguranță în deplasare

Indicație - Enumerarea aspectelor ce duc la un pericol de răsturnare nu se dorește ca fiind exhaustivă. PERICOL - Pericol de răsturnare în caz de rampe și pante mari! Respectați la accesarea pantelor și rampelor valorile maxime admisibile din cadrul datelor tehnice. - Pericol de răsturnare în cazul unei înclinări laterale prea mari! Respectați la accesarea pantelor înclinate transversal față de direcția de deplasare valorile maxime admisibile din cadrul datelor tehnice. - Pericol de răsturnare în cazul unui sol instabil! Utilizați aparatul numai pe un substrat consolidat.

⚠ AVERTIZARE - Pericol de accidentare ca urmare a unei viteze neadaptate. Deplasați-vă lent în curbe.

Indicații privind siguranța pentru motoarele cu ardere internă

△ PERICOL - Respectați indicațiile speciale privind siguranța din instrucțiunile de utilizare ale producătorului motorului. - Se interzice funcționarea în spații închise. - Pericol de intoxicare: Nu inhalați gazele de ardere. - Nu închideți niciodată orificiile de evacuare. - Nu vă aplecați peste și nu atingeți orificiul de evacuare. - Respectați durata de funcționare inerțială a motorului la oprire (3-4 secunde). În acest timp, păstrați-vă departe de zona de propulsie.

Îngrijirea și întreținerea

△ AVERTIZARE - Înainte de efectuarea lucrărilor la instalația electrică, decuplați bateria. - Înainte de curățarea, întreținerea, schimbarea pieselor și comutarea pe o altă funcție, este necesar să opriți aparatul și să extrageți cheia de contact.

△ PRECAUȚIE - Reparațiile trebuie efectuate doar de către unități de service autorizate sau de personal calificat în acest domeniu, care sunt familiarizați cu toate reglementările relevante referitoare la siguranță.

ATENȚIE • Respectați verificarea de siguranță pentru aparatele comerciale utilizate la nivel local, în conformitate cu reglementările locale (de ex. în Germania: VDE 0701). • Scurtcircuite sau alte deteriorări. Nu curățați aparatul cu jet de apă prin furtun sau jet de apă de înaltă presiune. • Efectuați lucrările la aparat întotdeauna cu niște mănuși adecvate.

Descrierea dispozitivului

Imaginea aparatului

② Brățara de siguranță al rezervorului de deșeuri

③ Scaunul șoferului (cu comutator de contact la așezare)

④ Girofar

⑤ Capotă motor (pivotantă)

⑥ Tasta Ridicarea/golirea rezervorului de deșeuri

⑦ Șină de susținere pentru „Hombase System”

⑧ Eliberarea frânei

⑨ Frâna de parcare

⑩ Roată posterioară

⑪ Valțul de măturare cu benzi de etanșare

⑫ Mături laterale stânga*

⑬ Roată frontală

⑭ Pedala de ridicare/coborâre a clapetei pentru murdăria grosieră

⑮ Mături laterale, dreapta

⑯ Pedala de accelerație înainte / înapoi

⑰ Maneta de reglare a scaunului

⑱ Elementele de comandă**

⑲ Volan

* numai KM 100/120 R G 2SB

** descrierea detaliată este menționată într-un capitol ulterior

Opțional

Dotările montate în fabrică pe bază de comandă sau care pot fi montate ulterior de unitățile de service nu sunt prezentate.

1 Scaun confortabil 2 Lumină de lucru 3 Kitul conform regulamentului german de omologare pentru circulație pe drumurile publice 4 Blue Spot 5 Acoperișul de protecție a conducătorului 6 Mătură laterală stânga 7 Pulverizatorul de apă 8 Modulul Gestionare flotă

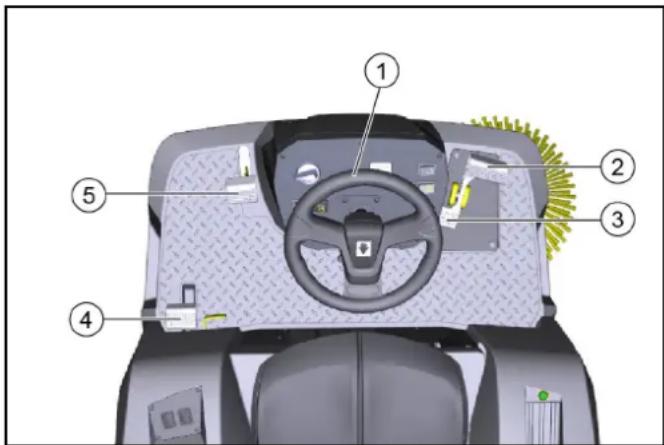

Elemente de operare

① Volan ② Comutator lumină de lucru (opțional) ③ Comutator lumină de avertizare (opțional) ④ Claxon ⑤ Comutator cu cheie ⑥ Pedală de accelerație „înainte” ⑦ Pedală de accelerație „inversă” ⑧ Manetă șoc ⑨ Buton Dispozitiv de golire de la înălțime ⑩ Buton Curățare filtru de praf ⑪ Comutator sistem de pulverizare cu apă (opțional) ⑫ Selector de programe* ⑬ Contor ore de funcționare * va fi descris mai detaliat într-un capitol ulterior

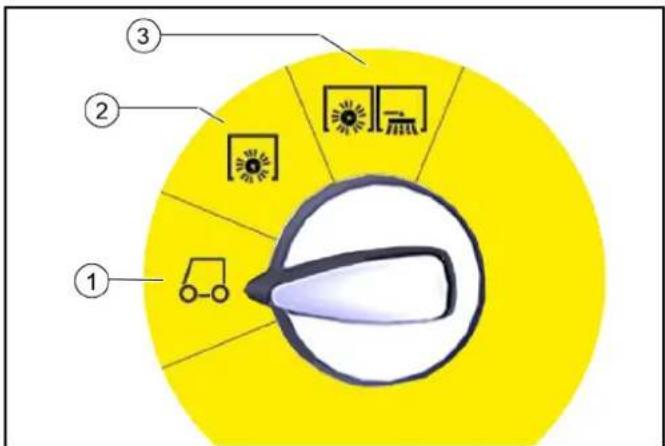

Selector de programe

Indicație

Funcțiile sunt activate numai atunci când comutatorul cu cheie este activat.

• Motorul poate fi pornit în această poziție.
• Mașina de măturat poate fi condusă la locul de utilizare.
• Valțul de măturare și peria laterală sunt ridicate și oprite.

② Măturarea cu un valț de măturare

- Valțul de măturare este coborât și pornit.

③ Măturarea cu valțul de măturare, mătura laterală dreaptă și stânga

- Valțul de măturare, măturile laterale din dreapta și din stânga (opțional) sunt coborâte și pornite.

Măști

△AVERTIZARE

Defecțiune din cauza măștilor deschise

Deschideți măștile doar după poziționarea comutatorului-cheie în poziția <0> și după îndepărtarea cheii.

Deschiderea în timpul funcționării este interzisă.

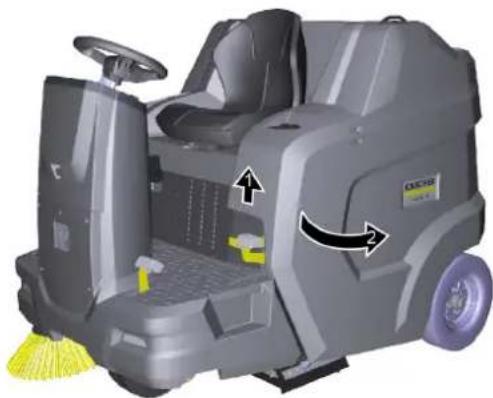

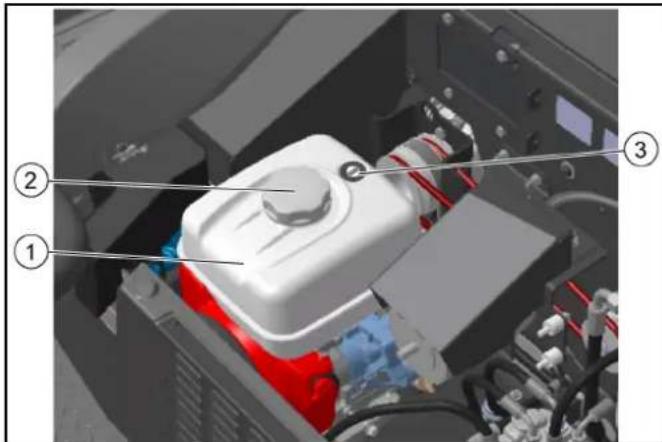

Deschiderea/închiderea capotei motorului

Capota motorului trebuie deschisă pentru anumite activități:

1 Alimentați cu combustibil 2 Verificarea/completarea nivelului de ulei hidraulic 3 Schimbarea filtrului de ulei hidraulic (numai de către serviciul autorizat pentru clienți) 4 Verificarea/schimbarea valțului de măturare 5 Deconectarea bateriei

- Pentru a deschide capota motorului, apucați mânerul înfundat din față, deblocați-l în sus, apoi rotiți-l în lateral.

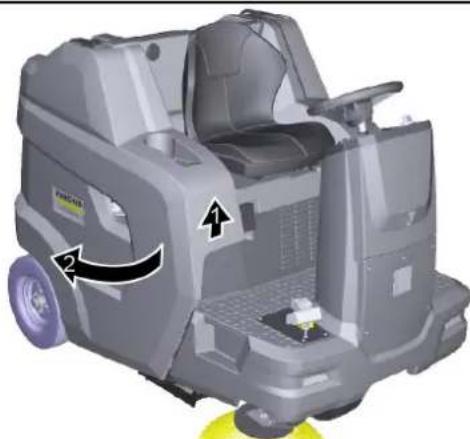

Deschiderea/închiderea carcasei din dreapta

Carcasa din dreapta trebuie deschisă pentru anumite activități:

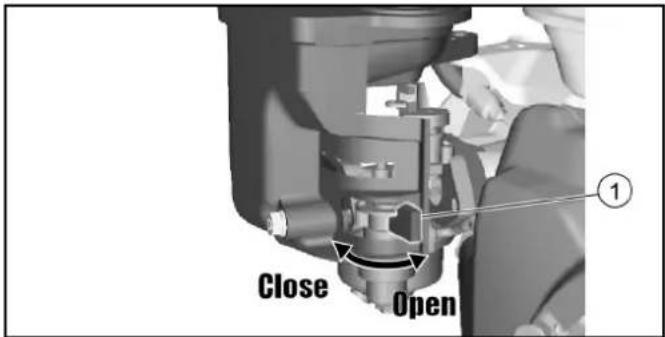

1 Deschiderea/închiderea roții libere 2 Deschiderea robinetului de combustibil 3 Verificarea/completarea nivelului de ulei de motor 4 Schimbarea uleiului de motor 5 Verificarea/înlocuirea bujiei incandescente 6 Curățarea/înlocuirea filtrului de aer

- Pentru a deschide carcasa, apucați mânerul înfundat, deblocați-l în sus, apoi rotiți-l în lateral.

Suprafața de așezare

Sarcina maximă admisă a compartimentului de depozitare este de 20 kg.

1 Asigurați-vă că încărcătura este fixată în siguranță.

Baterii / încărcătoare

ATENȚIE

Utilizați numai bateriile și încărcătoarele recomandate de producător

Înlocuiți bateriile numai cu baterii de același tip.

Scoateți bateria înainte de a elimina aparatul ca deșeu și eliminați-o pe aceasta ca deșeu respectând normele specifice țării, resp. pe cele locale.

Simbolurile indicațiilor de avertizare

Pe durata manipulării acumulatorului acordați atenție următoarelor avertismente:

Respectați indicațiile din manualul de utilizare al acumulatorului și de pe acumulator, precum și din acest manual de utilizare.

Țineți copiii departe de acid și de acumulator.

Pericol de explozie

Sunt interzise focul, scânteile, lumina neprotejată și fumatul.

Pericol de arsuri acide

Primul ajutor

Indicație de avertizare

Eliminarea ca deșeu

Nu aruncați acumulatorul în pubelă.

Indicații privind siguranța pentru bateriile cu plumb

△PERICOL

Pericol de incendiu și explozie!

Nu așezați unelte sau obiecte similare pe baterie. Scurtcircuit și pericol de explozie.

Fumatul și focul deschis sunt interzise.

Camerele în care sunt încărcate bateriile trebuie să fie bine ventilate, deoarece în timpul încărcării este generat gaz puternic exploziv.

⚠PERICOL

Pericol de arsuri acide

Atenție la bateriile neetanșe din cauza acidului sulfuric scurs.

▲PERICOL

Pericol de accidentare!

Nu aduceți niciodată rănile în contact cu plumbul.

Curățați întotdeauna mâinile după ce ați lucrat la baterii.

⚠AVERTIZARE

Periclitarea mediului prin eliminarea neadecvată a bateriei ca deșeu

Eliminați în siguranță ca deșeu bateriile defecte sau uzate (contactați, dacă este cazul, o companie de salubritate competentă sau service-ul Kärcher).

Măsuri la eliberarea accidentală a acidului bateriei

În cazul utilizării conform destinației și cu respectarea instrucțiunilor de folosire, bateriile cu plumb nu prezintă un pericol.

Acordați totuși atenție faptului că bateriile cu plumb conțin acid sulfuric care poate cauza corodări puternice.

1. Fixați acizii vărsați sau scurși din baterii neetanșe cu agenți de aglomerare, de ex. nisip. Nu permiteți să ajungă în canalizare, în sol sau în ape.
2. Neutralizați acizii cu calcar/sodă și eliminați ca deșeu cu respectarea prevederilor locale.
3. Pentru eliminarea ca deșeu a bateriei, contactați o societate de specialitate în eliminarea deșeurilor de acest tip.
4. Spălați stropii de acid din ochi sau de pe piele cu multă apă limpede.
5. După aceea, contactați imediat un medic.
6. Spălați îmbrăcămintea afectată cu apă.
7. Schimbați îmbrăcămintea.

Punerea preliminară în funcțiune

Indicații de descărcare

△PERICOL

Pericol de accidentare la descărcarea aparatului

La descărcarea aparatului, utilizați o rampă adecvată.

Nu utilizați un stivuitor pentru descărcarea / încărcarea aparatului.

Acordați atenție greutății la descărcarea / încărcarea aparatului. Vezi și capitolul „Date tehnice”.

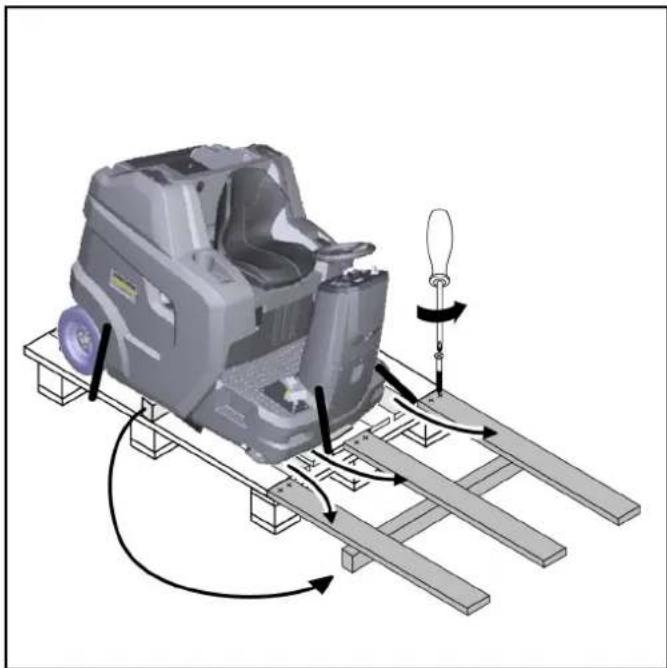

Imagine: Rampă de descărcare

1. Conectați bateria și încărcați-o, dacă este necesar.
2. Utilizați scândurile livrate pentru a construi o rampă conform schiței.
3. Tăiați benzile din plastic ale ambalajului și îndepărtați folia de ambalaj.
4. Scoateți dispozitivul de fixare a curelei de la punctele de fixare.
5. Deșurubați de pe palet cele trei scânduri de podea marcate și lemnul fasonat.
6. Așezați scândurile pe muchia paletului și aliniați-le, în așa fel încât să stea înaintea roților aparatului. Înșurubați scândurile strâns.
7. Așezați bucata de lemn ca suport sub scânduri.
8. Îndepărtați bucata de lemn care blochează roțile.
9. Eliberați frâna de staționare.
10. Rulați cu grijă aparatul de pe palet folosind rampa creată (consultați capitolul „Rularea aparatului cu mecanism de acționare propriu”) sau împingeți aparatul de pe palet (consultați capitolul „Rularea aparatului fără mecanism de acționare propriu”).

Deschiderea/închiderea manetei de rulare liberă

PERICOL

Pericol de accidente, deoarece lipsește efectul de frânare

Asigurați aparatul împotriva rulării înainte de a acționa maneta de rulare liberă.

PRECAUȚIE

Pericol de deteriorare a propulsiei hidrostatice

Împingeți aparatul încet și numai pe o distanță mică.

Nu remorcați aparatul în niciun caz.

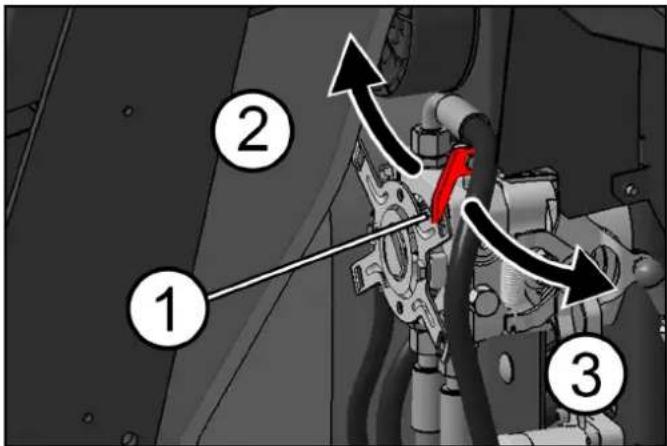

① Manetă de rulare liberă, roșie ② Poziția închisă a roții libere – Aparatul este gata de deplasare ③ Poziția deschisă a roții libere – Aparatul poate fi deplasat

Mutarea aparatului fără propulsie proprie (aparatul poate fi mutat)

1. Deschideți maneta de rulare liberă pentru a deplasa aparatul. a. Rotiți carcasa din dreapta spre exterior. b. Trageți maneta de rulare liberă spre corpul dvs. (deschis). c. Eliberați frâna de parcare. d. Mutați aparatul.

Mutarea aparatului cu propulsie proprie (aparatul este gata de deplasare)

1. După mutarea aparatului, închideți maneta de rulare liberă. a. Acționați frâna de parcare. b. Împingeți maneta de rulare liberă departe de corp (închideți). c. Închideți carcasa din dreapta.

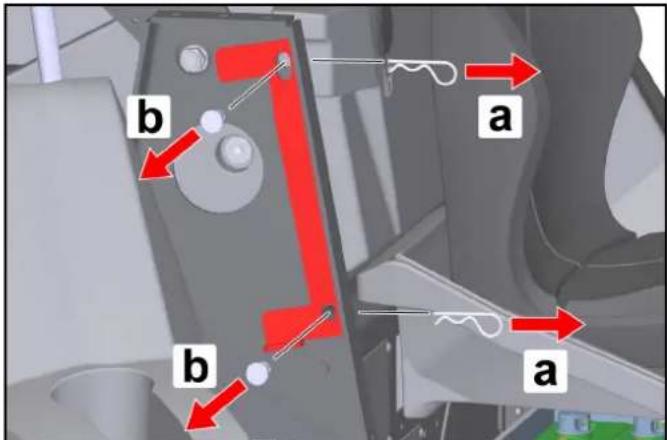

Montarea periilor laterale

Indicație

La livrare, măturile laterale sunt fixate pe scaunul șoferului cu un conector de cablu.

1. Fixați peria laterală pe aparat înainte de punerea în funcțiune. Vezi capitolul „Înlocuirea măturilor laterale”.

Punerea în funcțiune

Verificare de siguranță înainte de pornire

ATENȚIE

Pericol de arsuri din cauza suprafețelor fierbinți

Păstrați distanța față de motorul fierbinte, țeava de eșapament, galeria și motorul de acționare hidraulic.

Lăsați aparatul să se răcească înainte de verificarea de siguranță.

Indicație

Informații lipsă din capitolul „Îngrijire și întreținere | Lucrări de întreținere”.

1. Verificați funcția de siguranță a capotei motorului/carcasei din dreapta. a) Motorul cu ardere nu trebuie să pornească când capota motorului este deschisă. b) Motorul cu ardere internă nu trebuie să pornească când carcasa este deschisă.
2. Verificați funcționarea comutatorului de contact al scaunului.

Cu motorul cu ardere internă pornit, aparatul trebuie să se oprească când șoferul se ridică de pe scaunul șoferului.

1. Verificați presiunea în anvelope.

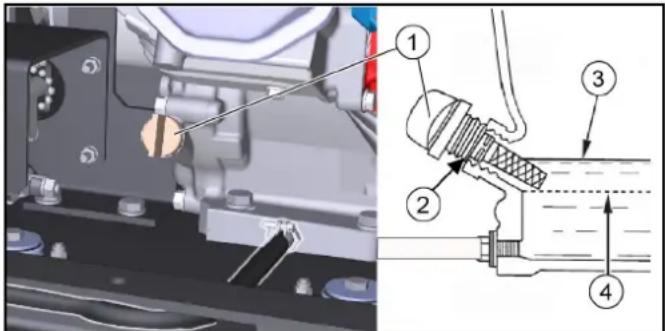

2. Verificați nivelul de ulei de motor.
3. Verificați nivelul de umplere a rezervorului hidraulic.
4. Verificați valțul de măturare și măturile laterale cu privire la corpuri străine și benzi înfășurate.
5. Verificați pedala de accelerație pentru a facilita mișcarea și fiabilitatea funcțională (numai atunci când aparatul este oprit).
6. Goliți recipientul de gunoi.
7. Verificați nivelul de umplere a rezervorului de combustibil.

Alimentare

△PERICOL

Pericol de explozie din cauza carburantului care se revarsă. La alimentare, asigurați-vă că nu ajunge carburant pe suprafețe fierbinți.

△PERICOL

Pericol de explozie din cauza fumatului și a flăcării deschise. Respectați în timpul alimentării interdicția strictă privind fumatul, precum și interdicția privind flacăra deschisă.

⚠AVERTIZARE

Pericol pentru sănătate dacă se inhalează vapori. Nu alimentați în spații închise.

ATENȚIE

Pericol de deteriorare dacă se utilizează carburant greșit. Umpleți numai cu combustibil adecvat, așa cum se specifică în datele tehnice.

①Rezervor de combustibil ②Închizătoare rezervor ③Indicator de nivel

1. Opriți aparatul (opriți motorul).
2. Basculați capota motorului spre exterior.
3. Deschideți închizătoarea rezervorului de combustibil.
4. Alimentați cu combustibil.
5. Ștergeți orice scurgere de combustibil și închideți închizătoarea rezervorului de combustibil.

Reglarea scaunului șoferului

△PERICOL

Pericol de accidentare

Reglați scaunul șoferului numai cu aparatul în staționare.

① Scaunul șoferului ② Manetă de reglare a scaunului

1. Trageți maneta de reglare a scaunului spre dreapta și deplasați scaunul șoferului în poziția dorită.
2. Eliberați maneta de reglare a scaunului.
3. Asigurați-vă că scaunul șoferului este bine fixat, mișcându-l înainte și înapoi.

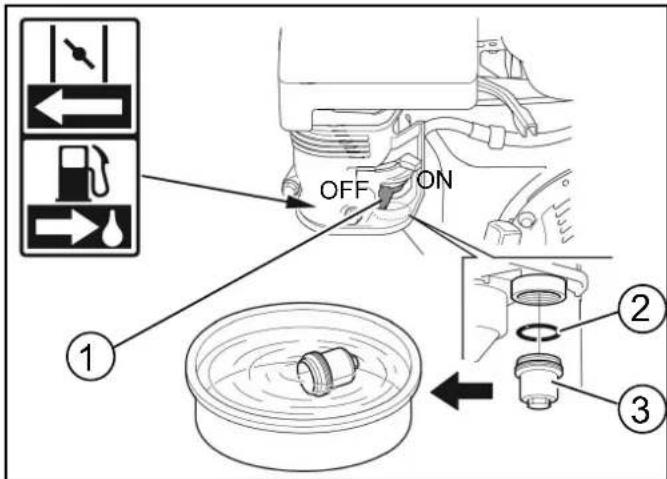

Deschiderea/închiderea robinetului de combustibil

1. Pentru a deschide sau închide robinetul de combustibil, rotiți-l în direcția corespunzătoare până la capăt.

Acționarea/eliberarea frânei de parcare

Acționați frâna de parcare:

1. Apăsați frâna de parcare (cuplată). Eliberarea frânei de parcare:
2. Apăsați deblocarea, frâna de parcare este eliberată.

Regim

Pornirea aparatului (motorului)

Indicație

Pentru a porni motorul, capota motorului trebuie închisă și șoferul trebuie să stea pe scaunul șoferului.

1. Deschideți robinetul de combustibil.
2. Luați loc pe scaunul șoferului (comutator de contact al scaunului).
3. Puneți selectorul de programe în poziția „Drive”.
4. Introduceți cheia în comutatorul cu cheie și rotiți în poziția „I - ON”, motorul pornește.
5. La temperaturi exterioare reduse: acționați maneta de strangulare.

Deplasarea aparatului

ATENȚIE

Pericol de rănire la mersul în marșarier

La mersul în marșarier, nu trebuie să existe niciun pericol pentru terți.

Dacă este necesar, solicitați-i să fie instruiți.

AVERTIZARE

Pericol de accidentare

Nu conduceți cu rezervorul de material măturat ridicat.

ATENȚIE

Pericol de deteriorare a propulsiei!

Înainte de fiecare călătorie, asigurați-vă că maneta de rulare liberă este închisă.

Apăsați întotdeauna pedala de accelerație cu atenție și încet. Nu comutați brusc de la mersul în marșarier la mersul înainte sau invers.

① Volan ② Deplasare înainte ③ Deplasare înapoi ④ Frână de parcare ⑤ Capac de murdărie grosieră

1. Acționați pedala de accelerație cu atenție.

a. Reglați continuu viteza de deplasare cu pedala de accelerație. b. Evitați să smuciți pedala. c. Adaptați viteza de deplasare la condițiile respective.

1. Comandați direcția de deplasare de la volan.
2. Eliberați pedala de accelerație, aparatul frânează automat și se oprește.

a. În caz de urgență, aplicați și frâna de parcare.

Regim de funcționare măturare

Indicații referitoare la regimul de funcționare de măturare

△ PERICOL

Pericol de vătămare prin oprirea bruscă

Nu vă ridicați în timpul deplasării sau a operațiunilor de curățare de pe scaunul șoferului (comutatorul de contact al scaunului oprește aparatul brusc).

△ AVERTIZARE

Pericol de rănire cauzat de pietre sau particule care zboară

Atunci când capacul de murdărie grosieră este deschis, acordați atenție persoanelor, animalelor sau obiectelor din imediata apropiere (pietrele și particulele mai mari aruncate sunt periculoase).

⚠ PRECAUȚIE

Pericol de deteriorare prin benzi de ambalare și obiecte similare

Nu măturați benzi de ambalare, șnururi sau alte obiecte similare (pericol de deteriorare a mecanismelor de măturare).

Obiectele sau obstacolele libere nu trebuie conduse peste sau împinse.

1. Pentru un rezultat optim de curățare, reglați viteza de deplasare în funcție de condiții.
2. Măturarea este permisă numai cu recipientul de gunoi retras.

a) Dacă selectorul de programe este setat la „Deplasare”, clapeta recipientului se închide automat.

b) Dacă comutați selectorul de programe pe „Măturare”, clapeta recipientului se deschide automat și recipientul de gunoi este gata să adune murdăria.

1. Goliți recipientul de gunoi la intervale regulate. a) Dacă în principal s-au măturat resturi (greutate ridicată a materialului măturat), goliți recipientul de gunoi mai devreme.
2. Când curățați suprafețele, setați selectorul de programe la „Măturare cu valț de măturare”.
3. Pentru a curăța marginile laterale, utilizați și mătura laterală, pentru a face acest lucru, setați selectorul de programe la „Măturare cu valț de măturare și mătură laterală”.
4. Obstacolele fixe de până la 6 cm înălțime pot fi conduse încet și cu atenție.
5. Treceți peste obstacolele fixe de peste 6 cm numai cu ajutorul unei rampe adecvate.

Măturarea cu valțul de măturare și măturile laterale

1. Pentru lucrările de curățare, selectați direcția de deplasare înainte.
2. Pentru curățarea suprafețelor: Coborâți valțul de măturare setând selectorul de programe pe „Măturare cu valțul de măturare”.
3. Pentru suprafețe umede sau ude: Deschideți clapeta pentru măturare umedă.
4. Pentru curățarea aproape de margine: coborâți și mătura laterală dreaptă setând selectorul de programe pe „Măturare cu valț de măturare și mătură laterală”.
5. Pentru a ridica obiecte mai mari (50 mm): Apăsați scurt pedala capacului de murdărie grosieră.
6. Din când în când, curățați filtrul de praf.

a Filtrul de praf se curăță automat la intervale regulate.

b În medii cu praf, apăsați și comutatorul de curățare a filtrului.

Golirea rezervorului de deșeuri

Golirea înaltă a aparatului permite evacuarea directă a deșeurilor măturate din rezervorul de deșeuri într-un container de colectare a deșeurilor (pentru înălțimea maximă de descărcare consultați capitolul „Date tehnice”).

⚠ AVERTIZARE

Pericol de rănire din cauza căderii de obiecte!

La ridicarea și coborârea recipientului de gunoi, există riscul de rănire din cauza obiectelor care cad de pe compartimentul de depozitare.

Înainte de a ridica recipientul de gunoi, îndepărtați de pe compartimentul de depozitare toate obiectele care nu sunt bine fixate.

⚠AVERTIZARE

Pericol de rănire din cauza răsturnării mașinii la golirea recipientului de gunoi!

Goliți recipientul de gunoi când este pe un teren solid, plan.

Păstrați distanța de siguranță atunci când goliți pe pante și rampe.

⚠AVERTIZARE

Pericol de rănire în cazul în care vă aflați în zona de pivotare a recipientului de gunoi!

Asigurați-vă că în timpul procesului de golire, în zona de pivotare a recipientului de gunoi nu se află persoane și animale.

⚠AVERTIZARE

Pericol de rănire prin strivire sau forfecare a unor părți ale corpului în cazul în care se intervine în mecanismul recipientului de gunoi!

Nu atingeți zona de mișcare sau componentele mecanismului de golire a recipientului de gunoi.

⚠AVERTIZARE

Pericol de rănire din cauza coborârii recipientului de deșeuri! În cazul recipientului de deșeuri persistă riscul căderii directe, ceea ce poate cauza leziuni grave prin zdrobire și blocare.

Staționarea sub recipientul de deșeuri este interzisă.

Securizați în mod corespunzător recipientul de deșeuri ridicat, folosind în acest scop contrafișa de fixare și înainte de staționarea sub rezervorul de deșeuri.

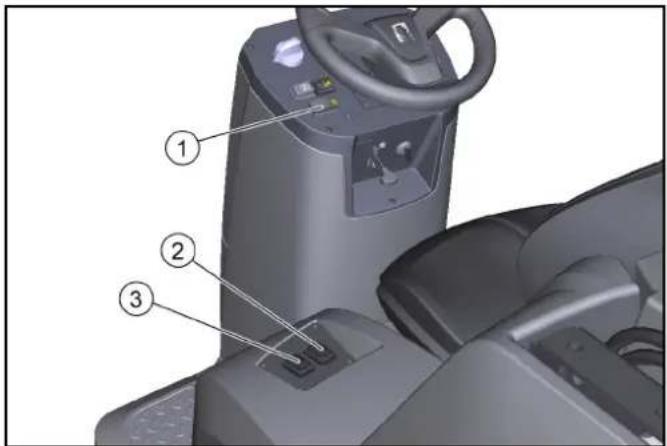

① Butonul Golire la înălțime ② Comutatorul Ridicarea/coborârea rezervorului de deșeuri ③ Butonul Deschiderea/închiderea clapetei rezervorului

1. Poziționați selectorul de programe în poziția „Rulare” (rezervorul de deșeuri poate fi ridicat doar în această poziție).
2. Poziționați aproximativ aparatul.

a) După oprirea aparatului, așteptați minim 1 minut pentru a facilita depunerea prafului înainte de golire.

1. Apăsați și mențineți apăsat butonul de golire la înălțime de pe panoul de comandă.
2. Apăsați comutatorul Rezervorul de deșeuri și ridicați rezervorul de deșeuri.

a) Pentru golirea într-un container de deșeuri, ridicați complet rezervorul de deșeuri și apropiați-l încet de containerul de colectare.

b) Pentru golire liberă, ridicați rezervorul de deșeuri aproximativ până la mijloc, în poziția în care clapeta rezervorului poate fi deschisă (dacă înălțimea de golire este prea mică, funcționarea clapetei rezervorului este blocată).

1. Acționați frâna de parcare.
2. Apăsați comutatorul pentru clapeta rezervorului și goliți rezervorul de deșeuri.
3. Închideți clapeta rezervorului.
4. Eliberați frâna de staționare.
5. Îndepărtați-vă de punctul de golire. 10. Coborâți complet rezervorul de deșeuri.

Oprirea aparatului

După ce este oprit aparatul, filtrul de praf este curățat automat.

1. Așezați aparatul pe o suprafață plană. 2. Rotiți selectorul de programe în poziția „Deplasare”. 3. Acționați frâna de parcare. 4. Scoateți cheia de la întrerupătorul cu cheie. 5. Închideți robinetul de combustibil.

Transport

△PERICOL

Pericol de accident la încărcare

Închideți întotdeauna maneta de rulare liberă atunci când încărcați aparatul. Abia apoi mecanismul de rulare și frâna de parcare sunt gata de funcționare. Aparatul trebuie să fie întotdeauna acționat de propulsie proprie pe pante sau pante.

Încărcați și descărcați aparatele numai pe o suprafață plană.

Pericol de accidentare și de deteriorare

Tineți cont de greutatea proprie (greutatea de transport) a aparatului atunci când îl transportați pe remorci sau vehicule.

Asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.

1. Închideți robinetul de combustibil. 2. Fixați roțile mașinii de măturat cu pene. 3. Fixați mașina de măturat cu curele de tensiune sau corzi. Respectați marcajele pentru zonele de fixare de la cadrul de bază (simboluri de lanț).

• Punctele de fixare spate stânga și dreapta sunt deschideri (aprox. ∅ 30 mm) în cadrul dintre roata din spate și recipientul de gunoi.
• În partea din față se află zona de fixare dintre suportul pentru picioare și turnul din față.

4. Deconectați polul minus al bateriei.

5. Scoateți cheia.

Depozitarea

△PRECAUȚIE

Pericol de accidentare și de deteriorare

La depozitare, țineți cont de greutatea aparatului.

De asemenea, respectați indicațiile din instrucțiunile de utilizare ale motorului.

1. Parcați mașina de măturat pe o suprafață plană, într-un mediu uscat, fără pericol de îngheț. Protejați-vă împotriva prafului cu o prelată. 2. Asigurați mașina de măturat împotriva deplasării (frâna de parcare). 3. Închideți robinetul de combustibil. 4. Scoateți cheia. 5. Deconectați polul negativ al bateriei dacă mașina de măturat nu este utilizată mai mult de 4 săptămâni. 6. Reîncărcați bateria la intervale de 2 luni.

Dacă mașina de măturat nu este utilizată mult timp:

1. Scurgeți complet combustibilul din rezervor. 2. Înlocuiți uleiul de motor. 3. Deșurubați bujia incandescentă și turnați 5 ml de ulei de motor proaspăt în orificiul bujiei incandescente. Porniți motorul de mai multe ori fără bujia incandescentă (nu porniți). Înșurubați bujia incandescentă.

Îngrijirea și întreținerea

ATENȚIE

Respectați indicațiile privind siguranța referitoare la îngrijire și întreținere de la începutul acestor instrucțiuni de utilizare.

Curățarea aparatului

ATENȚIE

Scurtcircuite sau alte deteriorări. Nu curățați aparatul cu jet de apă prin furtun sau jet de apă de înaltă presiune.

ATENȚIE

Curățare incorectă

Pericol de deteriorare.

Nu utilizați substanțe de curățare abrazive sau agresive pentru curățare.

PERICOL

Pericol pentru sănătate prin intermediul prafului

Pentru curățarea interioară cu aer comprimat.

Purtați mască de praf și ochelari de protecție.

Curățarea interioară a aparatului

1. Deschideți carcasele. 2. Sufați aparatul cu aer comprimat. 3. Curățați aparatul pe interior și exterior cu o lavetă îmbibată într-o soluție de spălare neagresivă. 4. Închideți carcasele.

Curățarea exterioară a aparatului

1. Curățați aparatul pe interior și exterior cu o lavetă îmbibată într-o soluție de spălare neagresivă.

Intervalele de întreținere

Indicație

Pentru a vă păstra drepturile de garanție, este necesar ca pe parcursul perioadei de garanție toate lucrările de service și întreținere să fie executate de serviciul autorizat pentru clienți conform listei de verificare la inspecție.

• Contorul de ore de funcționare indică timpul intervalelor de întreținere.
• Intervalele pentru lucrări de întreținere și întreținere de către client/operator sunt enumerate în capitolul „Întreținere de către client”. Lucrarea trebuie efectuată de un specialist calificat. Dacă este necesar, un dealer specializat Kärcher poate fi apelat în orice moment.
• Lucrările de întreținere suplimentare trebuie efectuate de către serviciul autorizat pentru clienți, în conformitate cu lista de verificare a inspecției. Contactați serviciul pentru clienți în timp util.

Întreținerea de către client

Indicație

Toate lucrările de service și întreținere trebuie efectuate de un specialist calificat, cu consultarea unui comerciant autorizat Kärcher, dacă este necesar.

Lucrările la sistemul hidraulic pot fi efectuate exclusiv de către serviciul clienți autorizat.

Indicație

Pentru descrieri, consultați capitolul „Lucrări de întreținere”.

- Zilnic

1 Consultați capitolul „Verificarea de siguranță înainte de pornire”.

• Săptămânal

⚠ AVERTIZARE

Pericol de rănire din cauza coborârii recipientului de deșeuri!

În cazul recipientului de deșeuri persistă riscul căderii directe, ceea ce poate cauza leziuni grave prin zdrobire și blocare.

Staționarea sub recipientul de deșeuri este interzisă.

Securizați în mod corespunzător recipientul de deșeuri ridicat, folosind în acest scop contrafișa de fixare și înainte de staționarea sub rezervorul de deșeuri.

1 Verificați componentele mobile cu privire la funcționarea facilă.

Indicație

Înainte de efectuarea oricăror lucrări de reparații și de întreținere cu rezervorul de deșeuri ridicat, montați brățările de siguranță, consultați capitolul Montarea/demontarea contrafișei de siguranță a rezervorului de deșeuri.

2 Verificați reglarea și uzura baghetelor de etanșare în zona de măturat. 3 Verificați benzile de etanșare de la clapeta rezervorului de deșeuri (3x). 4 Verificați cilindrul de măturare și periile laterale cu privire la uzură. 5 Verificați filtrul de praf și curățați caseta filtrului, dacă este cazul. 6 Verificați filtrul de aer. 7 Verificați etanșeitatea sistemului de combustibil și hidraulic. 8 Verificați tensionarea, uzura și funcționarea curelelor.

- Întreținerea la fiecare 50 de ore de funcționare

1 Curățați filtrul de aer (mai des, dacă aparatul este utilizat în medii cu mult praf).

- Întreținerea la fiecare 100 de ore de funcționare

1 Schimbați uleiul de motor (prima schimbare după 20 de ore de funcționare). 2 Verificați și curățați bujiile. 3 Curățați filtrul de aer. 4 Curățați rezervorul decantor.

- Întreținerea la fiecare 300 de ore de funcționare

1 Schimbați filtrul de aer.

2 Curățați filtrul de combustibil.

3 Schimbați bujia.

- Întreținerea la uzură

1 Schimbarea baghetelor de etanșare. 2 Schimbați cilindrul de măturare. 3 Schimbarea periei laterale.

Întreținerea de către serviciul pentru clienți

Indicație

Pentru a vă păstra drepturile de garanție, este necesar ca pe parcursul perioadei de garanție toate lucrările de service și întreținere să fie executate de serviciul pentru clienți Kärcher conform listei de verificare la inspecție.

• Inspecția inițială după 20 de ore de funcționare
• Întreținerea la fiecare 100 de ore de funcționare
• Întreținerea la fiecare 300 de ore de funcționare

Lucrări de întreținere

Verificarea/completarea nivelului de ulei de motor

Verificați nivelul uleiului atunci când aparatul este parcat și poziționat orizontal.

ATENȚIE

Pericol de arsuri

Nu atingeți suprafețele fierbinți, cum ar fi țeava de eșapament sau motorul.

1. Așezați aparatul pe o suprafață plană.
2. Lăsați motorul să se răcească.

Verificați nivelul uleiului de motor cel mai devreme la 5 minute de la oprirea motorului.

1. Deschideți carcasa din dreapta.
2. Deșurubați joja de ulei și citiți nivelul uleiului.

a Dacă nivelul uleiului este sub MIN, completați uleiul de motor.

Pentru tipuri de ulei, vezi capitolul „Date tehnice”.

b Nu umpleți în exces, doar completați până la MAX.

1. Dacă nivelul uleiului este corect, înșurubați joja de ulei.
2. Închideți carcasa.

Schimbarea uleiului

Efectuați schimbarea uleiului, dacă motorul este cald, pentru ca uleiul să se scurgă mai bine.

1. Opriți motorul.
2. Așezați aparatul pe o suprafață plană.
3. Furnizați un rezervor de colectare adecvat pentru uleiul uzat.
4. Deschideți carcasa din dreapta (pivotant).

①Deschiderea jojei de ulei/orificiului de umplere cu ulei ②Furtun de evacuare ③Suport furtun de evacuare ④Clemă de furtun ⑤Piesă de blocare 5. Deșurubați joja de ulei. 6. Scoateți furtunul de evacuare din suport. 7. Deschideți clema furtunului de pe furtunul de evacuare și scoateți piesa de blocare. 8. Lăsați uleiul să se scurgă complet în rezervorul de colectare. 9. Introduceți piesa de blocare și strângeți-o cu o clemă de furtun. 10. Umpleți noul ulei de motor (vezi „Date tehnice”) până la marginea inferioară a orificiului de umplere a uleiului. 11. Montați și strângeți joja de ulei. 12. Închideți carcasa. 13. Eliminați uleiul uzat ca deșeu, în mod ecologic.

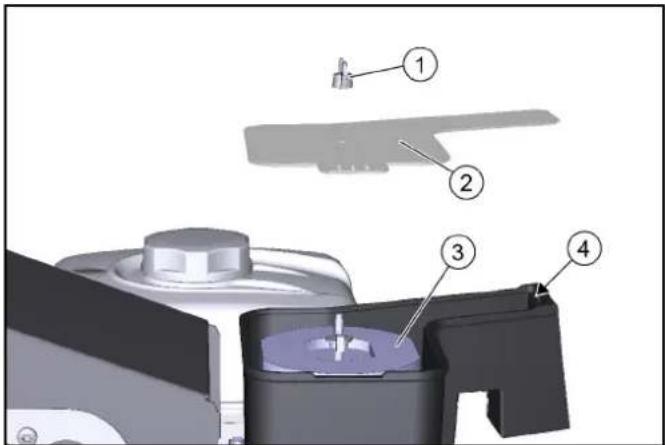

Verificarea filtrului de aer

1. Deșurubați piulița cu aripi.

1. Scoateți capacul.
2. Verificați filtrul de aer cu privire la murdărire și, la nevoie, curățați-l.
3. Glisați capacul în suportul de fixare, apoi așezați-l. Acordați atenție poziției corecte în suportul de fixare.
4. Montați și strângeți piulițele cu aripi.

Curățarea filtrului de aer

1. Deșurubați piulițele cu aripi de la capac.

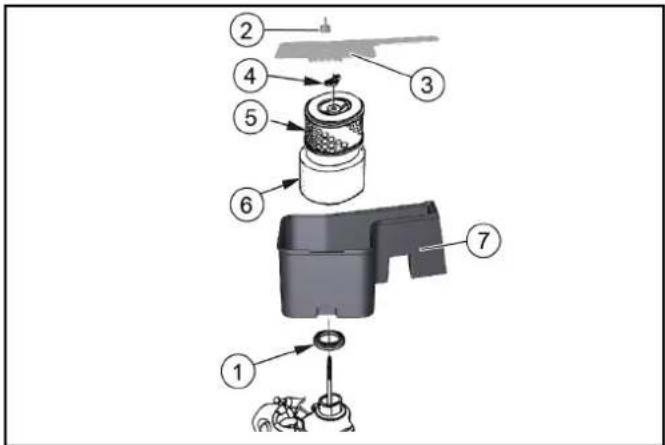

① Garnitură ② Piuliță cu aripi capac ③ Capac ④ Piuliță cu aripi filtru de aer ⑤ Cartuș filtru din hârtie ⑥ Cartuș filtru din spumă ⑦ Carcasă filtru de aer

1. Scoateți capacul.
2. Deșurubați piulițele cu aripi ale filtrului de aer.
3. Scoateți cartușul filtrului de aer.
4. Scoateți cartușul filtrului din spumă de la cartușul filtrului din hârtie.
5. Verificați ambele cartușe ale filtrului de aer cu privire la deteriorări.
6. Înlocuiți cartușele deteriorate ale filtrului de aer.
7. Curățați cartușele filtrului de aer, dacă sunt refolosite.
8. Loviți cartușul filtrului din hârtie de câteva ori pe o suprafață dură sau purjați din interior aerul comprimat (maxim 0,2 MPa).
9. Cartușul filtrului din spumă:

a. Curățați-l în soluție caldă de săpun. b. Clătiți-l cu apă curată. c. Sau curățați cu solvenți neinflamabili. d. Lăsați-l să se usuce. e. Imersați-l în ulei de motor curat.

f. Eliminați uleiul excesiv.

1. Ștergeți partea interioară a capacului și a carcasei filtrului de aer cu o lavetă umedă. Aveți grijă să nu ajungă mizerie în motor.
2. Așezați cartușul filtrului din spumă pe cartușul filtrului din hârtie. 13. Așezați cartușul filtrului de aer în carcasa filtrului de aer.
3. Aveți grijă ca garnitura să fie montată între carcasa filtrului de aer și motor.
4. Montați și strângeți piulițele cu aripi ale filtrului de aer.
5. Montați capacul.
6. Montați și strângeți piulițele cu aripi ale capacului.

Curățarea paharului de decantare

1. Rabatați robinetul de combustibil în poziția OPRIT.

① Robinet de combustibil ② Garnitură inelară ③ Pahar de decantare 2. Deșurubați paharul de decantare. 3. Scoateți garnitura inelară. 4. Curățați paharul de decantare cu solvent neinflamabil. 5. Urcați temeinic paharul de decantare. 6. Așezați garnitura inelară în carcasă. 7. Înșurubați și strângeți paharul de decantare. 8. Rabatați robinetul de combustibil în poziția PORNIT. 9. Verificați dacă paharul de decantare este etanș. 10. Rabatați robinetul de combustibil în poziția OPRIT.

Verificarea și reglarea bujiei de aprindere

1. Scoateți fișa bujiei de aprindere.
2. Curățați zona din jurul bujiei de aprindere, pentru a preveni pătrunderea murdăriei în motor, dacă bujia de aprindere este îndepărtată.
3. Deșurubați bujia de aprindere cu o cheie de bujie de aprindere 13/16".

①Cheie de bujie de aprindere ②0,7 - 0,8 mm ③Garnitură ④Bujie de aprindere

1. Înlocuiți bujia de aprindere cu electrozi uzați sau cu izolator rupt.
2. Verificați starea electrozilor bujiei de aprindere. Valoare nominală 0,7 - 0,8 mm.
3. Verificați dacă există deteriorări ale garniturii bujiei de aprindere.

ATENȚIE

Pericol de deteriorare

O bujie de aprindere slăbită se poate supraîncălzi și motorul se poate deteriora. O bujie de aprindere prea bine strânsă deteriorează filetul din motor.

Pentru strângerea bujiei de aprindere, respectați următoarele instrucțiuni.

1. Înșurubați manual și cu grijă bujia de aprindere. Nu înclinați filetul.
2. Înșurubați bujia de aprindere cu cheia de bujie până la opritor și strângeți, după cum urmează.

a Strângeți o bujie de aprindere uzată cu o rotație 1/8 - 1/4. b Strângeți o bujie de aprindere nouă cu o rotație 1/2.

1. Conectați fișa bujiei de aprindere.

Verificarea nivelului uleiului hidraulic și completarea cu ulei hidraulic

ATENȚIE

Pericol de deteriorare a sistemului hidraulic

Fiți atenți la cea mai mare curățenie atunci când reumpleți. Lucrările la sistemul hidraulic pot fi efectuate numai de către serviciul autorizat pentru clienți.

Figură fără capota motorului

①Rezervor ulei hidraulic ②Deschiderea capacului de aerisire/orificiului de umplere ③ Filtru de ulei hidraulic

1. Parcați aparatul.
2. Deschideți capota motorului.
3. Verificați nivelul de ulei hidraulic când motorul este rece. a Nivelul corect al uleiului hidraulic trebuie să fie între marcajele superioare „MAX” și cele inferioare „MIN”.
4. La nevoie, se completează cu ulei hidraulic. a Scoateți capacul de aerisire. b Adăugați ulei hidraulic. Sortimente de ulei hidraulic: vezi capitolul „Date tehnice”. c Atașați capacul de aerisire.
5. Închideți capota motorului.

Schimbarea roții spate

△AVERTIZARE

Pericol de rănire

Parcați vehiculul numai pe o suprafață stabilă.

Verificați stabilitatea solului. În plus, asigurați aparatul împotriva îndepărtării cu o pană de roată.

Utilizați cricul corespunzător din comerț.

② Piuliță roată (4x)

③ Simbol punct de preluare

① Roată posterioară ② Piuliță roată (4x) ③ Simbol punct de preluare

1. Parcați aparatul pe o suprafață uniformă.

a Verificați stabilitatea solului.

b Securizați aparatul împotriva rulării.

c Deschideți carcasa laterală sau capota motorului.

1. Așezați cricul în punctele de preluare marcate pe cadru.
2. Slăbiți piulițele de roți cca 1 rotație cu o unealtă adecvată.
3. Ridicați aparatul cu ajutorul cricului.
4. Deșurubați și scoateți piulițele roții.
5. Îndepărtați roata.
6. Reparați roata defectă într-un atelier specializat sau înlocuiți-o.
7. Poziționați roata, înșurubați piulițele roții până la capăt și strângeți ușor.
8. Coborâți aparatul cu ajutorul cricului.

10. Închiderea carcasei laterale sau a capotei motorului

11. Strângeți piulițele roții la cuplul necesar (56 Nm).

1. Așezați cricul în punctele de preluare marcate pe cadru.
2. Slăbiți piulițele de roți cca 1 rotație cu o unealtă adecvată.
3. Ridicați aparatul cu ajutorul cricului.
4. Deșurubați și scoateți piulițele roții.
5. Îndepărtați roata.
6. Reparați roata defectă într-un atelier specializat sau înlocuiți-o.
7. Poziționați roata, înșurubați piulițele roții până la capăt și strângeți ușor.
8. Coborâți aparatul cu ajutorul cricului. 10. Închiderea carcasei laterale sau a capotei motorului 11. Strângeți piulițele roții la cuplul necesar (56 Nm).

Schimbarea roții frontale

1. Contactați serviciul clienți pentru a scoate roata frontală.

Schimbarea măturii laterale

Datorită montării plutitoare a măturii laterale, peria se reglează automat la uzura perilor. Dacă este prea uzată (lungimea perilor aprox. 10 cm), înlocuiți mătura laterală.

1. Paracați aparatul.
2. Deșurubați 3 șuruburi pe partea inferioară.
3. Detașați mătura laterală.
4. Dacă este nevoie, curățați suportul.
5. Montați noile perii laterale pe suporturi și fixați-le cu șuruburile.

Înlocuirea / verificarea cilindrului de măturare

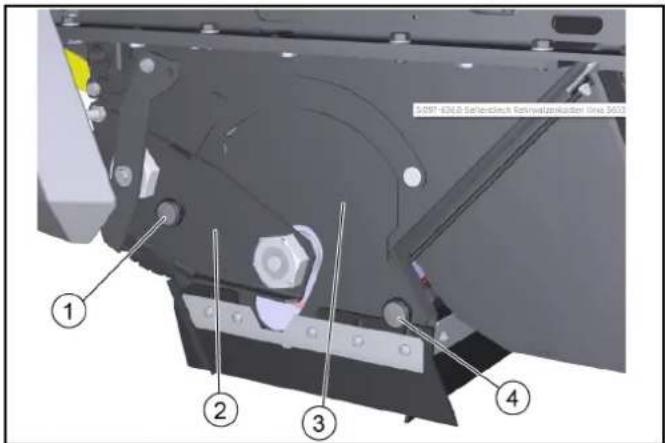

Demontarea cilindrului de măturare

Datorită lagărului flotant al cilindrului de măturare, suprafața de măturat se ajustează automat în cazul uzării periilor. Înlocuiți, în caz de uzură excesivă (rezultatul curățării nu este satisfăcător).

1. Parcați aparatul.
2. Deschideți capota.
3. Deșurubați șurubul randalinat stânga.
4. Scoateți placa de depozitare.
5. Deșurubați șurubul randalinat dreapta.
6. Scoateți placa de acoperire.
7. Scoateți cilindrul de măturare.

Montarea valțului de măturare

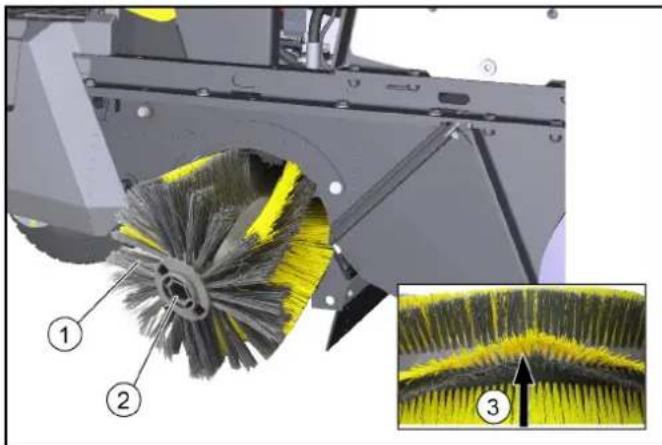

① Valt de măturare ② Fixarea valțului de măturare ③ Alinierea periilor în direcția de deplasare în față

1. Verificați valțul de măturare cu privire la uzură și benzi înfășurate.
2. În caz de necesitate: Montați un valț de măturare nou.
3. La instalare, asigurați-vă că periile sunt corect aliniate (suporturile pentru valțuri de măturare sunt identice).
4. Montați placa de acoperire și placa de așezare în ordine inversă.

Schimbarea/reglarea baghetelor de etanșare

Baghetele de etanşare Valori de reglaj
Baghetele de etanşare laterale	Distanța la sol 0 - 1 mm
Bagheta de etanşare frontală	Post-functionare 10-15 mm
Bagheta de etanşare posterioară	Post-functionare 5-10 mm

Indicație

Funcționarea inerțială a baghetei de etanșare frontale și posterioare definește comutarea baghetei de etanșare spre spate, la deplasarea înainte spre înainte.

Baghetele laterale de etanșare trebuie să prezinte o distanță față de sol, în cazul unui reglaj adecvat.

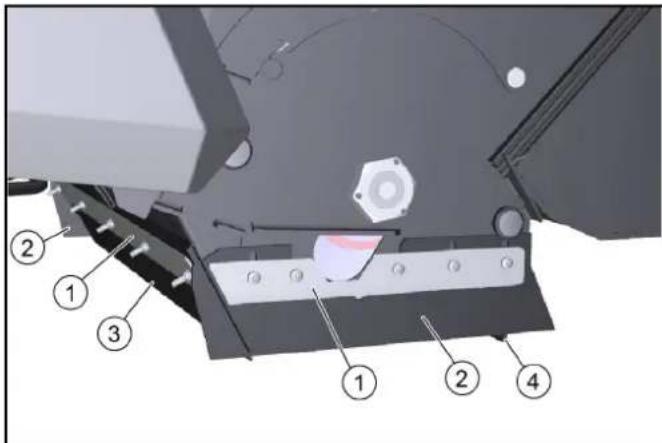

① Fixarea ② Bagheta de etanșare laterală ③ Bagheta de etanșare frontală ④ Bagheta de etanșare posterioară

1. Desfaceți fixarea baghetelor de etanșare.
2. Reglați bagheta de etanșare prin deplasarea pe orificiile longitudinale.

a Valorile le găsiți în tabel.

1. Dacă reglajele corespund, fixați baghetele de etanșare.

Verificarea/schimbarea filtrului de praf

△PERICOL

Pericol pentru sănătate prin intermediul prafului

Purtați o mască de protecție la praf și ochelari de protecție la lucrările la instalația de filtrare.

Respectați reglementările referitoare la siguranță cu privire la tratarea prafurilor fine.

② Concavitatea mânerului ③ Manetă filtru de praf ④ Filtru de praf (filtru rotund)

1. Parcați aparatul.
2. Așteptați cel puțin 1 minut pentru ca praful să se depună.
3. Întoarceți capacul în sus la mânerul încastrat.
4. Deplasați maneta filtrului de praf spre dreapta.
5. Extrageți filtrul de praf în sus.
6. În caz de necesitate: Curățați filtrul de praf (aspirat sau bătut cu grijă) sau introduceți un filtru de praf nou.

Montarea/demontarea contrafișei de siguranță a rezervorului de deșeuri

Montarea:

1. Parcați mașina pe o suprafață fermă și orizontală.
2. Ridicați complet rezervorul de deșeuri, consultați capitolul Golirea rezervorului de deșeuri.
3. Opriți mașina, consultați capitolul Oprirea aparatului.
4. Deschideți învelișul din dreapta, consultați capitolul Deschiderea/închiderea carcasei din dreapta.
5. Demontați contrafișa de siguranță

a Scoateți stiftul elastic din bolturi.

b. Scoateți bolțurile și îndepărtați contrafișa de siguranță de la bară.

1. Acționați conform desenului și poziționați contrafișa de siguranță între bara din dreapta și brațul de ridicare din dreapta.

a. Introduceți bolțurile în găuri. b. Introduceți stifturile elastice în găurile pentru bolțuri, până la fixare.

ATENȚIE

Pericol de deteriorare!

Ridicarea sau coborârea rezervorului de deșeuri cu contrafișa de siguranță montată poate cauza deteriorarea mașinii și a contrafișei de siguranță! Pentru a preveni ridicarea sau coborârea rezervorului de deșeuri, în cazul în care contrafișa de siguranță este montată, închiderea învelișului drept nu este posibilă. Astfel este activat comutatorul de siguranță.

Forțarea închiderii învelișului din dreapta este interzisă!

Demontarea:

1. Pentru demontare, efectuați pașii de montare în ordine inversă.

Remedierea defecțiunilor

Defecțiunile mici le puteți remedia singur cu ajutorul următoarei liste de ansamblu.

În cazul tuturor disfuncționalităților neindicate, contactați serviciul pentru clienți (service)!

PERICOL

Pericol de accidente și răniri prin mișcarea neașteptată a autovehiculului.

Înainte de a efectua lucrări de îngrijire și întreținere, opriți aparatul și scoateți cheia din contact.

△PERICOL

Pericol de electrocutare

Înainte de efectuarea lucrărilor la instalația electrică, decuplați bateria.

Lucrările de reparații și lucrările la componentele electrice pot fi realizate doar de către serviciul autorizat pentru clienți.

Siguranțe pentru dispozitive

În cazul în care o funcție nu funcționează, puteți verifica siguranțele aparatului înainte de a contacta serviciul de relații cu clienții.

△AVERTIZARE

Pericol de deteriorare cauzat de manipularea incorectă

Unitatea de comandă sau componentele aparatului pot fi deteriorate de siguranțele aparatului introduse incorect!

Înlocuiți siguranțele aparatului numai cu siguranțe de același tip (siguranțe cu lamă) și valoare (A)

Siguranțele aparatului sunt amplasate pe unitatea de comandă electronică a vehiculului.

Unitatea de comandă se află sub capacul din față al coloanei de direcție:

1. Parcați aparatul și asigurați-l pentru a nu se rostogoli.
2. Deconectați polul minus al bateriei.
3. Scoateți cele 5 șuruburi de la capacul din față.
4. Scoateți capacul.
5. Identificați siguranța defectă a aparatului cu ajutorul tabelului.
6. Înlocuiți siguranțele defecte ale aparatului.
7. Remontați capacul.
8. Reconectați polul minus al bateriei.

Siguranțe pentru aparate (prezentare generală)

A: Siguranțele unității de comandă electronice

Siguranța aparatului	Valoare (A)	Denumire
F100H 7,5 Comutator cu cheie
F102H 7,5 Lumină de lucru
F103H 7,5 Pompă de apă
F104H 3 LED
F105H 7,5 Lumină de lucru
F106H 3 Blue Spot
F107H 1 Contor
F109H 5 Filtru motor
F110H 7,5 Claxon de semnalizare
F111H 10 Motoare de ridicare
F112H 5 Pornire motor
F113H 1 Lampă girofar
F114H 1 Golirea senzorului de poziție
F200H 30 Siguranța principală
F201H	3	K1 Supapă principală
F205H 3 K4 Sweepers
F207H 3 K6 Deschidere clapetă
F209H 3 K3 Închidere clapetă
F212H 3 K5 Ridicarea
F213H 3 K2 Coborârea

B: Siguranțele din cablaj (suport de siguranțe)

Siguranța aparatu-lui	Valoare (A) Denumire
F1 (M9) 7,5 Motor de	ridicare
F2 (M8) 7,5 Motor de	ridicare
F3 (M11) 7,5 Motor de	ridicare

Eroare Remediere
Motorul nu pornește	Verificați/încărcați bateria demarorului.Comutator cheie în poziția „I - ON”.Selector de programe în poziția „Deplasare”La temperaturi exterioare reduse: Acționați maneta de strangulare.Luați loc pe scaunul șoferului (comutatorul de contact al scaunului este activat).Închideți complet capota motorului și carcasa din dreapta.Verificați nivelul uleiului de motor, completați uleiul de motor dacă este necesar.Alimentați cu combustibil.Deschideți robinetul de combustibil.Verificați bujia incandescentă.
Motorul rulează neuniform	Verificați nivelul de umplere a rezervorului de combustibil.Verificați poziția manetei de strangulare.Verificați racordurile și conductele sistemului de combustibil.Verificați/curățați/înlocuiti bujia incandescentă.Verificați/schimbați filtrul de praf.
Motorul rulează, dar aparatul nu funcționează sau funcționează doar încet	Eliberați frâna de parcare.Verificați poziția manetei de rulare liberă.Verificați/completați nivelul de umplere al rezervorului de ulei hidraulic.La temperaturi sub 0 grade și ulei hidraulic rece: Lăsați aparatul să funcționeze la cald cel puțin 3 minute.
Motorul nu se oprește (selectorul de programe și comutatorul cu cheie sunt în poziția OFF)	Motor pe benzina:a Deschideți capota motorului (aveți grijă la cureaua rotativă).b Închideți robinetul de combustibil.
Praf la măturare/putere de aspirare insuficientă	Goliți recipientul de gunoi.Verificați/curățați/schimbați filtrul de praf.a Verificați poziția corectă a filtrului de praf.b Curățați filtrul de praf în caz de murdăriri ușoare.c Înlocuiti filtrul de praf în caz de deteriorare sau murdărire puternică.Verificați uzura benzilor de etanșare în zona de măturat. Reajustați sau înlocuiti dacă este necesar.Verificați/înlocuiti garniturile de pe caseta filtrului.Verificați/înlocuiti benzile de etanșare pe recipientul de gunoi.

Eroare Remediere
Rezultatul curățării nu este satisfăcător	Verificați valțul de măturare și periile laterale cu privire la uzură, dacă este cazul, înlocuiti-l.Verificați benzile de etanșare cu privire la uzură, dacă este cazul reglați/schimbați.Verificați funcționarea capacului de murdărie grosieră.Închideți clapeta pentru măturare umedă.Verificați nivelul de umplere a rezervorului cu ulei hidraulic.Verificați etanșeitatea sistemului hidraulic.
Valțul de măturare/periile la-terale nu se rotesc	Rotiți selectorul de programe la programul de „măturare” dorit.Verificarea nivelului de umplere a rezervorului cu ulei hidraulic.Verificați etanșeitatea sistemului hidraulic.Verificățvalțul de măturare/periile laterale cu privire la benzi înfășurate.Contactați serviciul pentru clienti.
Golirea recipientului de gunoi nu funcționează	Şurubul de protectie la forfecare de pe recipientul de gunoi (lateral stânga și dreapta) s-a rupt, în-locuiti şurubul rupt.Contactați serviciul pentru clienti.
Carcasa din dreapta nu poate fi închisă	Astfel, rezervorul de deșeuri este securizat cu brățara de siguranță. Demontați brățara de siguran-ță, consultați capitolul Montarea/demontarea contrafișei de siguranță a rezervorului de deșeuri.

În cele ce urmează puteți vedea (un extras din) imaginea de ansamblu a pieselor de uzură și accesoriilor disponibile opțional.

Accesorii Descriere Nr. coman-		dă
Perie laterală, standard	Pentru suprafete interioare și exterioroare	6.905-986.0
Perie laterală, moale	Pentru praf fin, pe suprafete interioare și exterioroareRezistent la umezeală	6.906-133.0
Perie laterală, dură	Pentru îndepărtarea murdăriei fixate ferm, în exteriorRezistent la umezeală	6.906-065.0
Mătură pentru buruieni	Mătură laterală pentru înde-părtarea buruienilor	6.906-065.0
Cilindru de mătura-re, standard	Pentru suprafete interioare și exterioroareRezistent la uzură și umezeală	6.905-095.0
Cilindru de mătura-re, moale	Pentru praf fin, pe suprafete interioare și exterioroareRezistent la umezeală	6.905-190.0
Cilindru de mătura-re, dur	Pentru îndepărtarea murdăriei fixate ferm, în exteriorRezistent la umezeală	6.905-191.0
Filtru de praf (filtru rotund)		6.414-532.0
Bagheta de etan-sare, laterală stânga și dreapta		5.365-078.0
Bagheta de etan-sare, spate		5.365-053.0
Bagheta de etan-sare, față		5.294-000.0
Set de montare pe-rie laterală, stânga	Trebuie să fie montat de către serviciul pentru clienți	2.852-912.7
Roată frontală	Ca înlocuitor	6.435-120.0
Roată posteriorară	Ca înlocuitor	6.435-291.0
Accesorii Home Base	Descriere Nr. coman-	dă
Adaptor Pentru fixa	rea de șina HomeBase (aparat)	5.035-488.0
Cârlig dublu Utilizabil numai în conexiune cu adaptorul		6.980-077.0

Accesorii Home Base	Descriere Nr. coman-	dă
Recipient pentru substanță de cură-tare	Utilizabil numai în conexiune cu adaptorul	4.070-006.0
Set clește pentru murdărie grosieră	Clește de impurități grosiere, inclusiv dispozitiv de fixare la aparat	4.035-524.0

Date tehnice

		KM 100/120 R G KM 100/120 R G 2SB
Date privind puterea aparatului
Viteză de deplasare (max.) km/h 7 7
Viteză de lucru (max.) km/h 7 7
Capacitate de urcare (max.) % 18 18
Lățime de lucru fără perii laterale	mm	730	730
Lățime de lucru cu 1 perii laterale mm 1000 1000
Lățime de lucru cu 2 perii laterale mm 1280
Randament teoretic pe suprafață
Randament pe suprafață fără perii laterale	m2/h	5110 5110
Randament pe suprafață cu 1 perii laterale	m2/h	7000 7000
Randament pe suprafață cu 2 perii laterale	m2/h		8960
Baterie
Tip de baterie		nu necesită întreținere	nu necesită întreținere
Tensiune baterie	V	12 12
Condiții de mediu
Temperatură ambientă	°C	-5...+40	-5...+40
Umiditatea aerului, fără formarea de rouă	%	0...90	0...90
Dimensiuni și greutăți
Lungime	mm 1660 1660
Lățime	mm 1110 1140
Înălțime	mm	1355	1355
Greutate fără încărcătură (greutate de transport)	kg	570	570
Greutate maximă admisibilă	kg	944	944
Lățimea cilindrului de măturare	mm	730	730
Diametrul cilindrului de măturare	mm	285	285
Diametrul periilor laterale	mm 410 410
Rezervor de material măturat
Volum rezervor de material măturat	l (kg)	120	120
Înălțime de descărcare (max.)	mm	1520	1520
Filtru și sistem de aspirare
Suprafață filtru	m2	6	6
Motor cu combustie
Tip motor		Honda GX 270	Honda GX 270
Constructie		1 cilindru în 4 timpi	1 cilindru în 4 timpi
Capacitate cilindrică	cm3	270 270
Emisiile de CO2 în conformitate cu metoda de măsurare a Regula-mentului UE 2016/1628 (treapta V)	g/kWh	762 762
Tip de răcire		Răcit cu aer	Răcit cu aer
Putere motor	kW/PS	6,3 / 8,4	6,3 / 8,4
Tip de bujii cu scânteie		BPR6ES (NGK)	BPR6ES (NGK)
Conținut rezervor de combustibil	l	5,3	5,3
Turație motor	1/min	3600	3600
Durată de utilizare la rezervorul plin	h	ca. 3,5	ca. 3,5
Carburanți
Tip de combustibil		Benzin bleifrei (min. 91 Oktan)	Benzin bleifrei (min. 91 Oktan)
Tip ulei de motor		API SJ	API SJ
Cantitate ulei de motor	l	1,1	1,1
Tip de ulei		SAE 10W30	SAE 10W30
Tip ulei hidraulic		Shell Tellos S 3 V 68	Shell Tellos S 3 V 68
Echipare cu anvelope
Dimensiune anvelope, față		ø 300 mm	ø 300 mm
Dimensiune anvelope, spate		4.00-8 6PR	4.00-8 6PR
Presiune de umflare a anvelopelor	MPa (bar)	0,6 (6)	0,6 (6)

Valori calculate conform EN 60335-2-72

Valoarea vibrațiilor mână-braț	m/s2	1,9 1,9
Valoare vibrații scaun m/s	2	0,4 0,4
Nivel de zgomot LpA	dB(A) 79 79
Incertitudinea dB(A) 2,5 2,5
Nivel de putere acustică LWA + Incertitudine KWA	dB(A) 95 95

Sub rezerva modificărilor tehnice.

Declarație de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Mașină de măturat și aspirat

Tip: 1.280-xxx.0

Standarde naționale aplicate

Procedura de evaluare a conformității

2000/14/UE: Anexa V

Nivel de putere acustică dB(A)

Măsurat: 93

Garantat: 95

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
