KASUTUSJUHEND KM 100/120 R G 2SB Kärcher

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

2014/53/EU (TCU)

Nõuetekohane kasutamine 214

Funktsioon 215

Ohutusjuhised.... 215

Seadme kirjeldus 215

Eelkäikuvõtmine.... 217

Käikuvõtmine 218

Käitus....219

Transport.... 221

Ladustamine 221

Hooldus ja jooksevremont.... 221

Abi rikete korral.... 227

Tarvikud / varuosad 228

Tehnilised andmed.... 229

EL vastavusdeklaratsioon 230

Üldised juhised

Lugege antud originaalkasutusjuhendit enne seadme esmakordset kasutamist ja toimige selle järgi.

Hoidke originaalkasutusjuhend hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Tarne kontrollimine

Palun teavitage sõiduki üleandmisel tuvastatud puudustest ja transpordikahjudest kohe oma edasimüüjat või kauplust.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale

utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Kehtiva teabe koostisainete kohta leiate aadressilt:

Kasutuskölbmatu söiduki utiliseerimine

Kasutuskölbmatud söidukid sisaldavad väärtuslikke taaskasutuskölblikke materjale. Teie söiduki utiliseerimiseks soovitame me koostööd utiliseerimisettevõttega.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiijajal tasuta, kui põhjuseks on materjali- või tootmisviga.

Garantiijuhtumil pöörduge ostu töendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebilehe teeninduspiirkonnast "Allalaadimiste" alt.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Ohuastmed

△OHT

- Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

△HOIATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid.

Sümbolid masinal

	OHT Põletusoht kuumade pealispindade tõttuLaske sõidukil maha jahtuda enne sellega töötamist.
	OHT TuleohtÄrge pühkige põlevaid või hõõguvaid esemeid nagunt sigarette, tikke või muud sarnast.
	OHT Önnetusoht ümberkukkumise tõttuKasutage kõrgtühjendussüsteemi ainult tasasel aluspinnal.
	HOIATUS VigastusohtMuljumis- ja lõikeoht rihmadel, külgharjadel, pühkmemahutil, kattel.
	HOIATUS VigastusohtLõike- ja muljumisvigastused sisemuses liikuvate sõidukiosade tõttu.Ärge pistke jäsemeid seadme avadesse.
	OHT Önnetusoht asjatundmatu käsitsemise tõttuLugege enne seadme esmakordset kasutamist läbi kasutusjuhend ja kõik ohutusjuhised.
	Seisupidur
	Rehvi täiterõhk

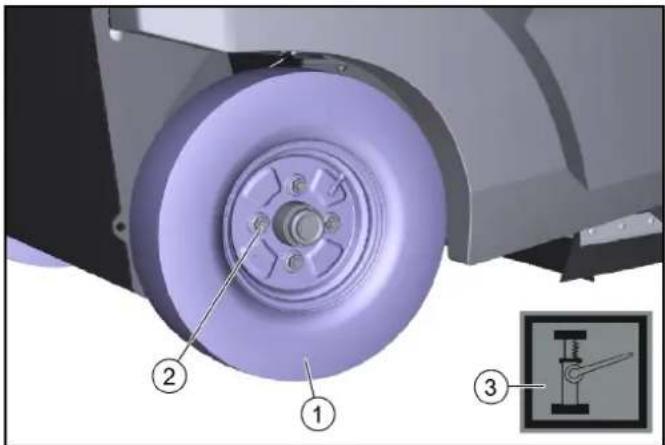

	Tungraua toetuspunkt

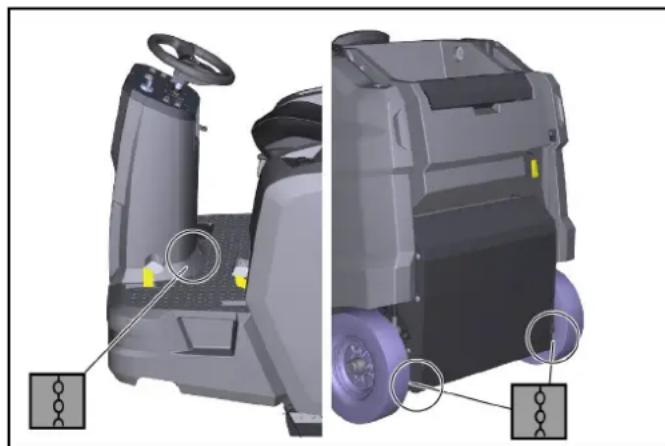

	Kinnisidumispunkt
	Hoiustamispinna max kandevõime 20 kg
	Max koormus 150 kg
	Asend ON: Seade sõidutatav oma ajamigaAsend OFF: Seade nihutatav

Täiteava hüdraulikaöli paak

Jämemustuse klapi pedaal

Märgpühkeklapp

Tolmufiltri vabastamine, kinnitamine

Nõuetekohane kasutamine

Kasutage pühkimismasinat pörandapindade puhastamiseks tööstuslikul otstarbel.

Kasutage pühkimismasinat järgmiste ettenähtud kasutusvaldkondade jaoks:

1 Parkimisplatsid
2 Könniteed
3 Tootmishooned
4 Logistikapiirkonnad
5 Hotellid
6 Jaekaubandus
7 Ladustamisalad

Kasutage pühkimismasinat eranditult antud kasutusjuhendi andmete kohaselt. Iga sellest ulatuslikumat kasutusviisi loetakse mittesihtotstarbeliseks. Sellest tulenevate kahjude eest ei vastuta tootja, risk lasub ainuuksi kasutajal.

Pühkimismasinat saab kasutada avalikel teedel ainult StVZO pai-galduskomplektiga.

Pühkimismasinal ei tohi teostada muudatusi.

Sõita tohib ainult ettevõtte või selle voliniku poolt lubatud pindadel ning puhastada ainult neid pindu.

Käitamine suletud ruumides on keelatud.

Ette nähtav väärkasutus

Ärge kunagi pühkige või imege sisse plahvatusohtlikke vedelikke, gaase, lahjendamata haddeid või lahusteid (nt bensiini, värvivedeldit, kütteõli), need moodustavad imiõhuga koostoimes plahvatusohtlikke aure või segusid.

Ärge kunagi pühkige või imege sisse atsetooni, lahjendamata happeid või lahusteid, kuna need rikuvad ja kahjustavad seadmel kasutatavaid materjale.

Ärge kunagi pühkige või imege sisse reaktiivseid metallitolme (nt alumiinium, magneesium, tsink), need moodustavad koostoimes tugevalt aluseliste või happeliste puhastusvahenditega plahvatusohtlikke gaase.

Ärge pühkige või imege sisse põlevaid või hõõguvaid esemeid, esineb tuleoht.

Ärge pühkige tervist ohustavaid aineid.

Viibimine ohupiirkondades on keelatud. Käitamine plahvatusohtlikes ruumides on keelatud.

Saatjate kaasavõtmine on keelatud.

Esemete nihutamine / tömbamine või transportimine ei ole selle seadmega lubatud.

Sobivad katted pühkimiseks

• Asfalt
• Tööstuspörand
• Tasanduskiht
• Betoon
• Sillutuskivid

Funktsioon

Pühkimismasin töötab üleviskeprintsiibil.

1. Pöörlev külghari puhastab pühkimispinna nurgad ja servad ning transpordib pühkmed pühkimisrulli ratta.
2. Pöörlev pühkimisrull transpordib pühkmed otse pühkmemahutisse.
3. Üleskeerutatud tolm eraldatakse pühkmemahutis tolmufiltri kaudu ja imipuhur imeb filtreeritud puhta öhu välja.
4. Tolmufiltri puhastamine toimub automaatselt.

Ohutusjuhised

Ohutusseadised

Ohutusseadised on ette nähtud kasutaja kaitseks ning neid ei to- hi käigust võtta või nende funktsioonidest kõrvale hiilida.

Järgige ohutusjuhiseid peatükkides!

Mootorikate / kattepaneel paremal

Mootorikattel ja parempoolsel kattepaneelil on ohutusseadis. Katte või kattepaneeli avamisel lülitatakse töötav sisepõlemismootor välja.

Mootorit saab käivitada ainult siis, kui mölemad on suletud.

Pühkmemahuti tühjendamine

Pühkmemahuti tühjendamise ajal blokeeritakse pühkimisrull automaatselt.

Pühkmemahuti kahe-käe-käsitsemine

Et vältida sekkumist tühjendusmehhanismi ja pühkmemahuti pööramispiirkonda, on pühkmemahuti töstmine, langetamine ja tühjendamine võimalik ainult kahe-käe-käsitsemisega.

Pühkmemahuti ohutusalane tugipost

Pühkmemahuti all on lubatud viibida ainult siis, kui see on täielikult üles tõstetud ja kindlustatud allakukkumise vastu selleks ettenähtud, asjatundlikult paigaldatud ohutusalase tugipostiga.

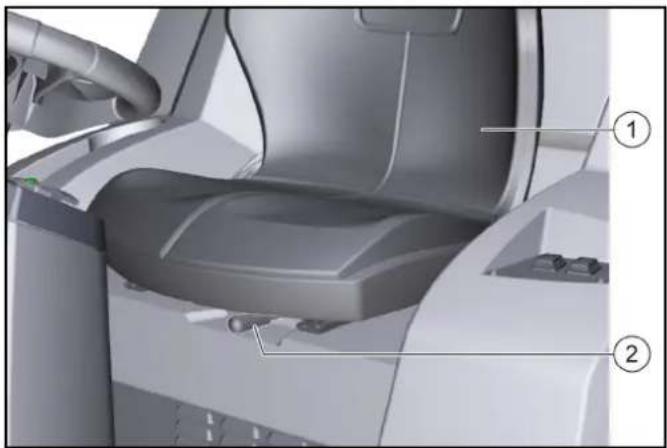

Istme kontaktlüliti

Istme kontaktlüliti hoolitseb selle eest, et masinat saab käivitada ainult siis, kui juht istub juhiistmel.

Ohutusjuhised käsitsemiseks

△ HOIATUS • Kasutage seadet ainult sihtotstarbeliselt. Võtke arvesse kohalikke asjaolusid ning pidage seadmega töötamisel silmas kolmandaid isikuid, eelkõige lapsi. • Kontrollige seadet tööseadistega nõuetekohase seisundi ja töökindluse suhtes. Kui seisund ei ole laitmatu, ei tohi Te seda kasutada. • Järgige ohupiirkondades (nt tanklates) vastavaid ohutuseeskirju. Ärge kunagi käitage seadet plahvatusohtlikes ruumides. • Seade ei ole möeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega isikutele või kogemuste ja/või teadmiste puudumisel. • Seadet tohivad kasutada ainult need inimesed, keda on seadme käsitsemise osas juhendatud või kes on töendanud oma käsitsemisoskusi ja keda on selgesõnaliselt volitatud seadet kasutama.TÄHELEPANU • Operaator peab enne töö algust kontrollima, kas köik kaitseseadised on nõuetekohaselt paigaldatud ja talitlevad. • Seadme operaator vastutab teiste isikute või nende omandiga aset leidnud önnetusjuhtumite eest.HOIATUS • Pidage silmas operaatori tihedalt liibuvaid riideid ja kindlaid jalatseid. Vältige lahtiselt kantavaid riideid. • Teostage laste üle järelevalvet kindlustamaks, et nad seadmega ei mängi. • Lapsed ja noorukid ei tohi seadet käitada.TÄHELEPANU • Kontrollige enne paigaltvõttu lähipiirkonda (nt lapsi). Pidage silmas piisavat nähtavust!OHT • Ärge jätke seadet kunagi järelevalveta, kui seade ei ole tahtmatu liikumise eest kaitstud. Vajutage enne seadmest lahkumist alati seisupidurit.TÄHELEPANU • Tömmake süütevõti või KIK (Kärcher Intelligent Key) välja, et hoida ära seadme volitamata kasutamine.ETTEVAATUS • Ärge kasutage seadet piirkondades, kus esineb võimalus allakukkuvate esemetega pihta saada.HOIATUS • Sinise kohtvalgustusega varustatud seadmete korral ärge vaadake otse valgusallikasse.

Ohutusjuhised söidurežiimiks

Märkus • Ümberkukkumisohu loetelu ei pruugi olla täielik. OHT • Ümberkukkumisoht liiga suurtel töusudel ja kallakutel! Järgige töusudel ja kallakutel söitmisel maksimaalselt lubatud väärtusi Tehnilistes Andmetes. • Ümberkukkumisoht liiga suure külgmise kalde korral! Järgige söidusuunaga risti söitmisel maksimaaselt lubatud väärtusi Tehnilistes Andmetes. • Ümberkukkumisoht ebastabiilse aluspinna korral! Kasutage seadet eranditult kinnitatud aluspinnal.

△ HOIATUS • Önnetusoht kohandamata kiiruse töttu. Sõitke kurvides aeglaselt.

Sisepõlemismootorite ohutusjuhised

△ OHT • Järgige mootori tootja kasutusjuhendis esitatud erio-hutusnõudeid. • Käitamine suletud ruumides on keelatud. • Mürgistusoht: ärge hingake heitgaase sisse. • Ärge kunagi sulgege heitgaasiavasid. • Ärge kummarduge heitgaasiava kohale ega puudutage seda. • Järgige seismapanekul mootori järeltalitlusaega (3-4 sekundit). Hoidke sel ajal tingimata ajamipiirkonnast eemale.

Hooldus ja jooksevremont

△ HOIATUS • Ühendage enne elektrisüsteemil teostatavaid töid aku lahti. • Enne puhastamist, hooldust, osade vahetamist ja ümberlülitamist teisele funktsioonile peate Te seadme välja lülitama ja süütevõtme välja tömbama.

△ ETTEVAATUS • Laske parandamisi läbi viia ainult heakskiidetud klienditeeninduspunktidel või antud piirkonna erialaspetsialistidel, kes on tuttavad köigi asjakohaste ohutuseeskirjadega. TÄHELEPANU • Pidage silmas mitte kohtkindlate kaubanduslikult kasutatavate seadmete ohutusalast kontrolli kohalike kehtivate eeskirjade järgi (nt Saksamaal: VDE 0701). • Lühised või muud kahjustused. Ärge puhastage seadet voolik- või körgsurveveejoaga. • Teostage töid seadmel alati sobivate kinnastega.

Seadme kirjeldus

Seadme joonis

① Kattepaneel paremal (pööratav)
②Pühkmemahuti ohutusalane tugipost
③Juhiiste (istme kontaktlülitiga)
④Vilkur
⑤Mootorikate (pööratav)
⑥Pühkmemahuti töstmise / tühjendamise klahv
⑦“Hombase Systemi” hoidesiin
⑧Piduri vabastamine

⑨Seisupidur

⑩ Tagaratas

⑪Tihendusliistudega pühkimisrull

⑫Külghari vasakul*

⑬Esiratas

14 Jämemustuse klapi töstmise / langetamise pedaal

⑮Külghari paremal

⑯Gaasipedaal edasi/tagasi

⑰Istmeseadistushoob

⑱Käsitsemiselemendid**

19Rooliratas

* ainult KM 100/120 R G 2SB

** kirjeldatakse veel üksikasjalikumalt hilisemas peatükis

Valikuliselt

Kujutatud pole järgmisi varustusi, mis on tehases paigaldatud ju- ba tellimisel või mida saab teenindus hiljem paigaldada.

1 Komfortiste

2 T ö ö t u l i

3 StVZO komplekt

4 Blue Spot

5 Juhi kaitsekatus

6 Külghari vasakul

7 Veepihustussüsteem

8 Fleetmanagement-moodul

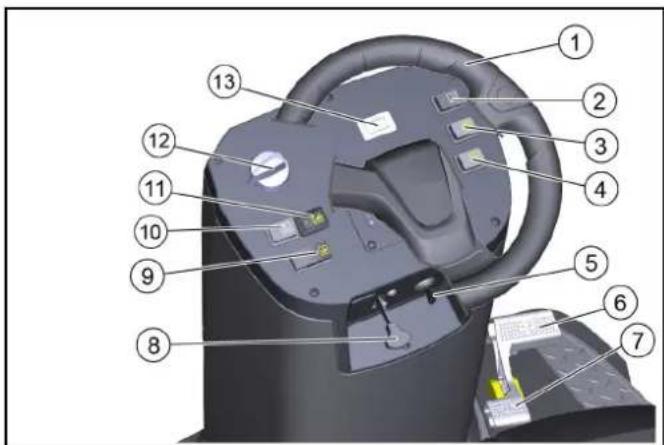

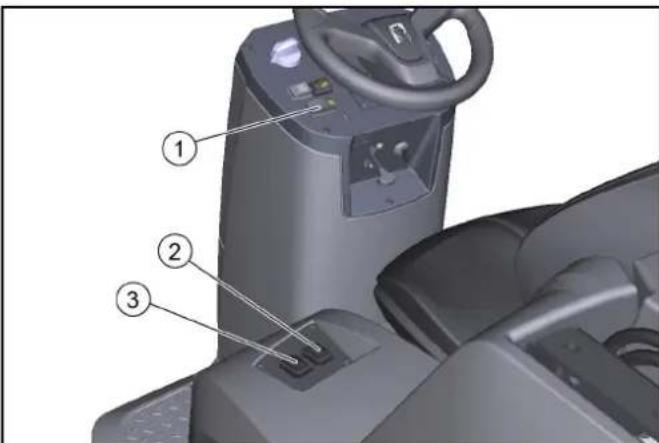

Käsitsemiselemendid

②Töötule lüliti (optsioon)

③Vilkuri lüliti (optsioon)

④Sireen

⑤Võtmelüliti

⑥Sõidupedaal „edasisuunas“

⑦ Sõidupedaal „tagasisuunas“

⑧ Segurikastushoob

⑨Kõrgtühjendussüsteemi klahv

⑩Tolmufiltri puhastussüsteemi klahv

⑪Veepihustussüsteemi lüliti (optsioon)

* kirjeldatakse veel üksikasjalikumalt hilisemas peatükis

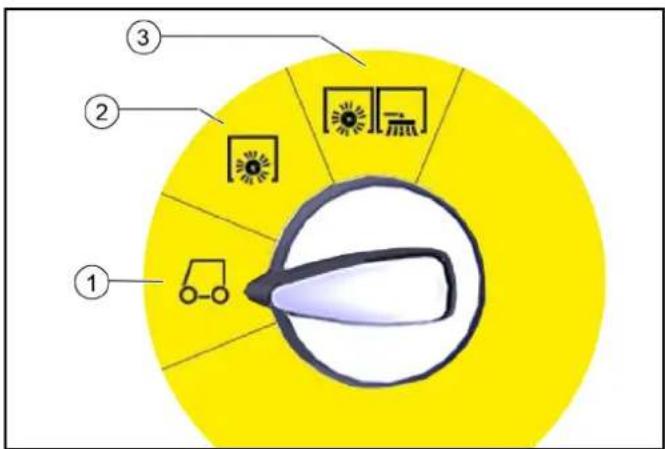

Funktsioonid on aktiveeritud ainult sisselülitatud võtmelülii korral.

– Mootorit saab käivitada selles asendis

-Pühkimismasina saab söidutada kasutuskohta

– Pühkimisrull ja külghari on üles tõstetud ja välja lülitatud

②Pühkimine pühkimisrulliga

– Pühkimisrull langetatakse ja lülitatakse sisse

③Pühkimine pühkimisrulli, parema ja vasaku külgharjaga

- Pühkimisrull, parem- ja vasakpoolsed külgharjad (optsiönaalsed) langetatakse ja lülitatakse sisse

Kattepaneelid

△HOIATUS

Väärtalitlus avatud kattepaneelide töttu

Avage kattepaneele ainult siis, kui võtmelüliti on asendis <0> ja võti on eemaldatud.

Käituse ajal on avamine keelatud.

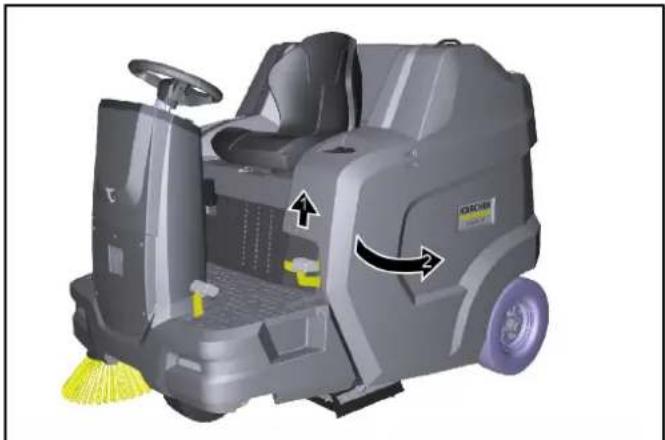

Mootorikatte avamine / sulgemine

Teatud tegevuste jaoks tuleb mootorikate avada:

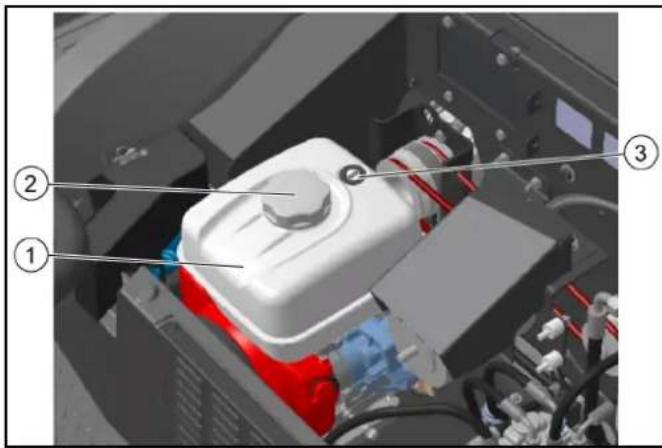

1 Mootorikütuse tankimine

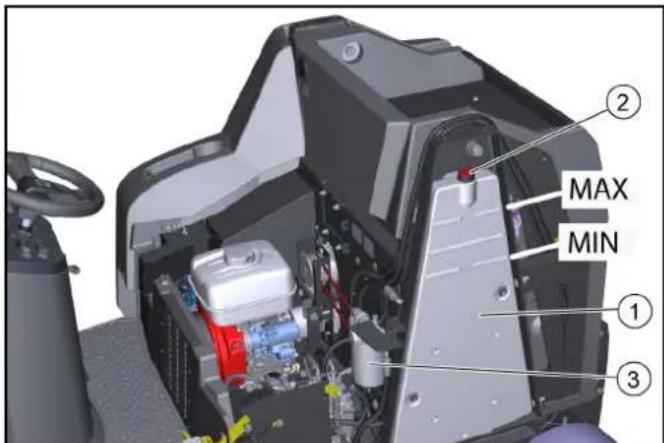

2 Hüdraulikaõli taseme kontrollimine / juurdevalamine

3 Vahetage hüdraulikaölifilter

(ainult volitatud klienditeeninduse poolt)

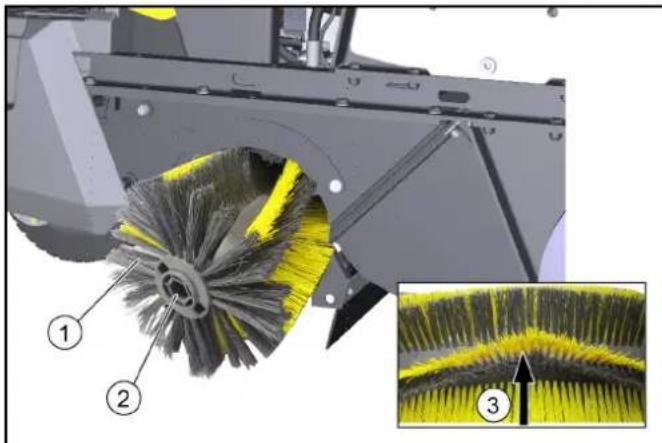

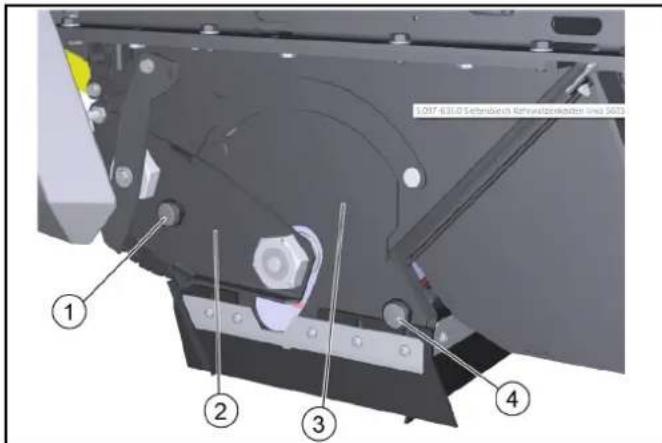

4 Pühkimisrulli kontrollimine / vahetamine

5 Aku lahtiühendamine

- Mootorikatte avamiseks haarake eestpoolt haardesüvendist, lukustage ülespoole lahti ja pöörake seejärel küljele.

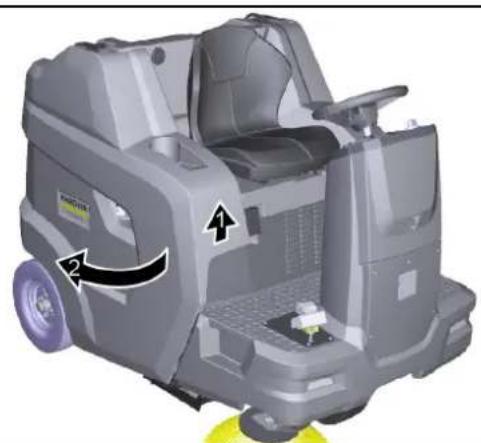

Kattepaneeli avamine / sulgemine paremal

Teatud tegevuste jaoks tuleb parempoolne kattepaneel avada:

1 Vabakäigu avamine / sulgemine

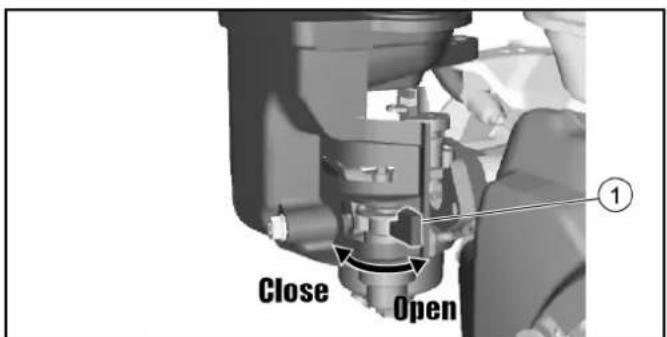

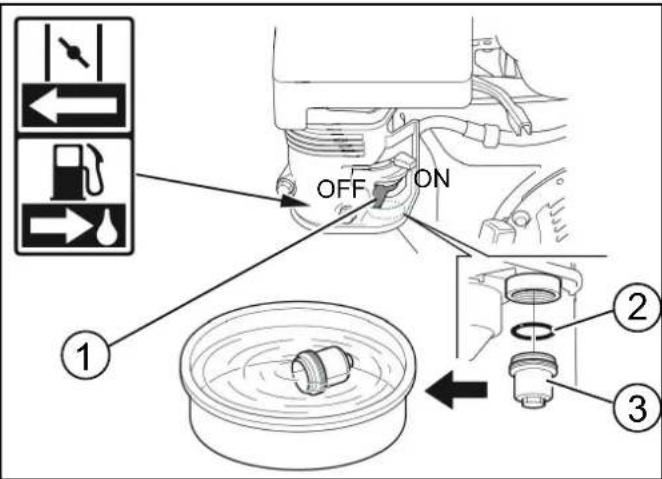

2 Kütusekraani avamine

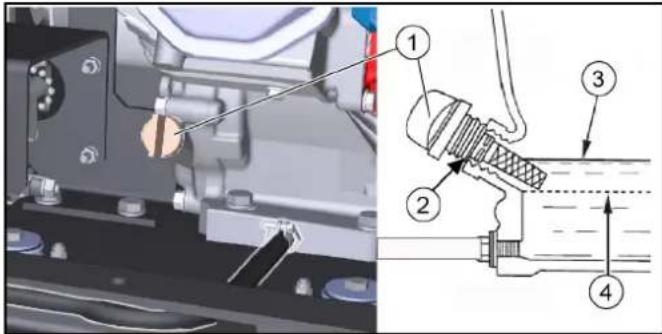

3 Mootoriöli taseme kontrollimine / juurdevalamine

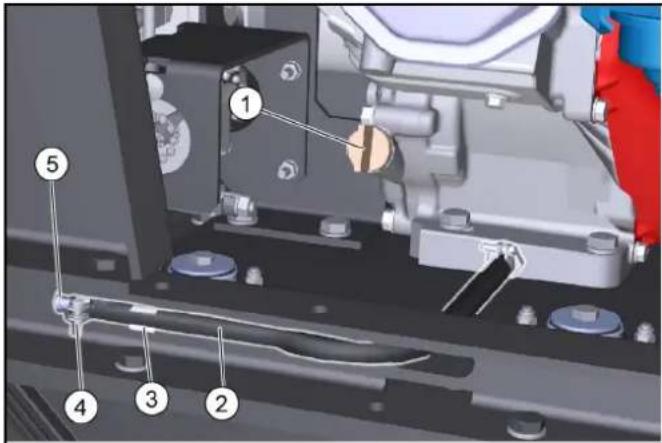

4 Mootoriõli vahetus

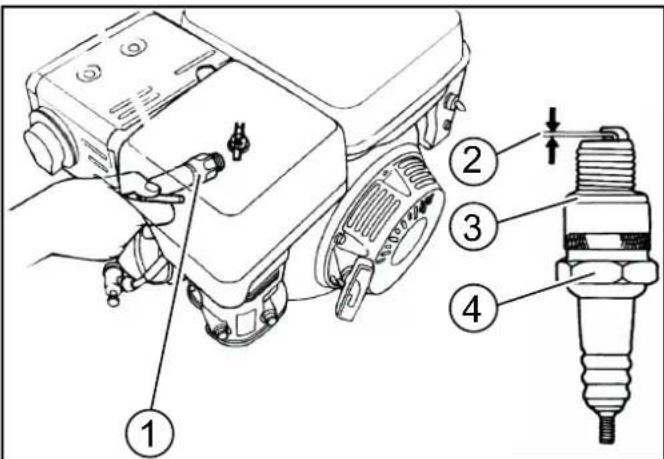

5 Süütekününla kontrollimine / vahetamine

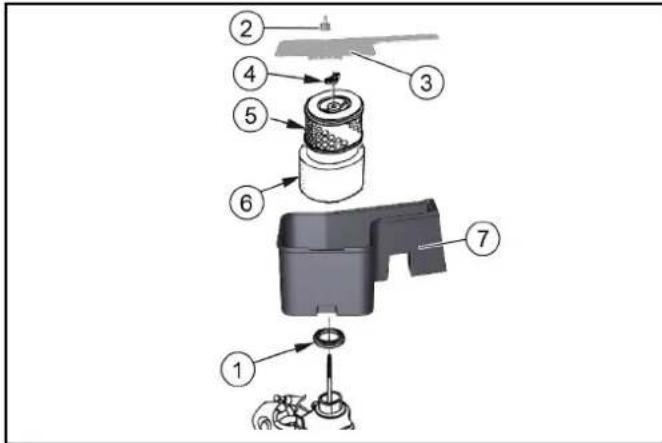

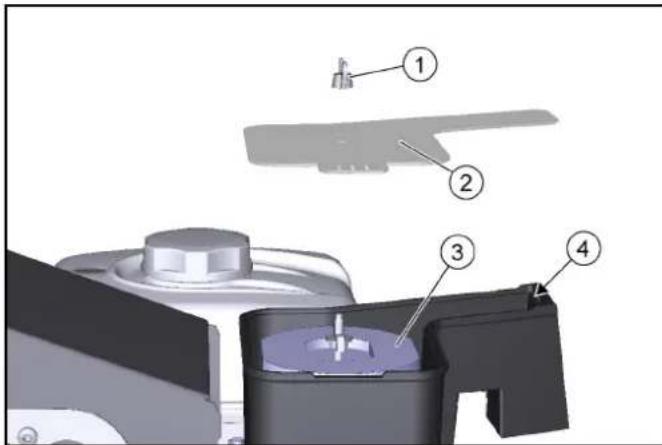

6 Ôhufiltri puhastamine / vahetamine

- Kattepaneeli avamiseks haarake haardesüvendist, lukustage see ülespoole lahti ja pöörake seejärel küljele.

Hoiustamispind

Hoiustamispinna maksimaalne lubatud kandevõime on 20 kg. 1 Hoolitsege lasti kindla kinnituse eest.

Akud / laadijad

TÄHELEPANU

Kasutage ainult tootja poolt soovitatud akusid ja laadijaid

Asendage akud ainult sama akutüübiga.

Võtke enne sõiduki utiliseerimist aku välja ja utiliseerige see sise-riiklike või kohalike eeskirjade järgi.

Hoiatusjuhiste sümbolid

Järgige akudega ümberkäimisel järgmisi hoiatusjuhiseid:

	Järgige aku kasutusjuhendis, aku peal ning käesolevas kasutusjuhendis olevaid juhiseid.
	Kandke silmade kaitset.
	Hoidke lapsed happiest ja akust eemal.
	Plahvatusoht
	Tuli, sädemed, lahtine valgus ja suitsetamine keela-tud.
	Söövitusoht
	Esmaabi
	Hoiatus
	Utiliseerimine
	Ärge visake akut prügikasti.

Pliiakude ohutusjuhised

△OHT

Ärge asetage akule tööriistu ega muud sarnast. Lühise- ja plahvatusoht.

Vältige tingimata suitsetamist ja lahtist tuld.

Ruumid, kus akusid laetakse, peavad olema korralikult ventilee-ritud, kuna laadimise ajal tekib väga plahvatusohtlikku gaasi.

△OHT

Söövitusoht

Ettevaatust lekkiva aku puhul väljatungiva väävelhappe suhtes.

△OHT

Vigastusoht!

Ärge laske kunagi haavadel kokku puutuda pliiga.

Pärast akudega töötamist puhastage alati käed.

△HOIATUS

Keskkonna ohustamine aku asjatundmatu utiliseerimise töttu

Utiliseerige defektsed või tarvitatud akud turvaliselt (võtke vajaduse korral ühendust utiliseerimisettevõtte või Kärcheri teenindusega).

Meetmed akuhappe ettekavatsematu väljapääsemise korral

Sihtotstarbelisel kasutamisel ja kasutusjuhendit järgides ei kujuta pliiakud ohtu.

Pidage siiski silmas, et pliiakud sisaldavad väävelhapet, mis võib põhjustada tugevaid söövitusi.

1. Mahaloksunud või lekkiva aku korral koguge väljatungiv hape kokku sideaine, nt liivaga. Ärge laske sattuda kanalisatsiooni, mulda või veekogudesse.
2. Neutraliseerige hape lubja/soodaga ja utiliseerige kohalikke eeskirju järgides.
3. Defektsete akude utiliseerimiseks võtke ühendust utiliseerimi-settevõttega.
4. Loputage silma või nahale sattunud happepritsmed rohke puhta veega välja või maha.
5. Seejärel pöörduge viivitamatult arsti poole.
6. Peske saastunud riided veega puhtaks.
7. Vahetage riided.

Eelkäikuvõtmine

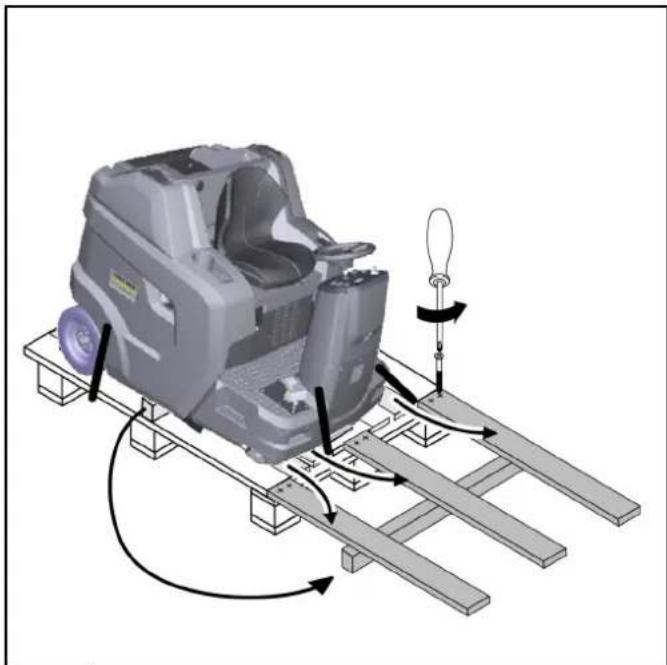

Mahalaadimisjuhised

△OHT

Önnetusoht seadme mahalaadimisel

Kasutage seadme mahalaadimisel sobivat rampi.

Ärge kasutage seadme mahalaadimiseks / pealelaadimiseks kahveltöstukit.

Pidage seadme mahalaadimisel / pealelaadimisel silmas seadme kaalu.

Vaadake selle kohta peatükki „Tehnilised andmed”.

Joonis: Ärasõidu kaldtee

1. Ühendage aku külge ja vajaduse korral laadige.
2. Ehitage kaasasolevate laudadega joonise järgi ramp.
3. Lõigake plastist pakkelindid läbi ja eemaldage pakkekile.
4. Eemaldage haakepunktidest pingutuslindi kinnitus.
5. Keerake kaubaaluselt kolm näidatud põrandalauda ja puitpruss maha.
6. Asetage lauad kaubaaluse servale ja joondage välja nii, et need asuvad seadme rataste ees. Keerake lauad kinni.
7. Asetage puitpruss toestuseks laudade alla.
8. Eemaldage puitklotsid rataste lukustamiseks.
9. Vabastage seisupidur.
10. Sõidutage seade ehitatud kaldteed mööda ettevaatlikult kaubaaluselt maha (vt peatükki „Seadme liigutamine oma ajamiga“) või lükake see kaubaaluselt maha (vt peatükki „Seadme liigutamine ilma oma ajamita“).

Vabakäigukangi avamine / sulgemine

△OHT

Puuduvast pidurdusefektiivsusest tingitud önnetusoht

Kindlustage seade eemaleveeremise vastu enne kui vajutate va-bajooksuhooba.

⚠ETTEVAATUS

Hüdrostaatilise söiduajami kahjustusoht

Lükake seadet aeglaselt ja ainult lühikesel teelõigul.

Ärge pukseerige seadet mingil juhul.

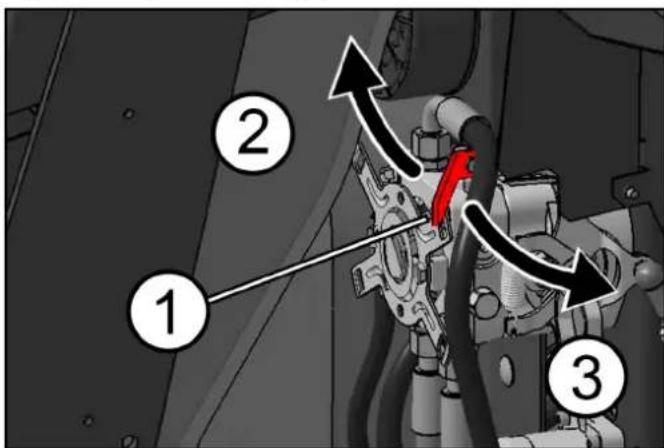

①Vabakäigukang, punane
②Vabakäigu suletud asend – Seade on sõiduvalmis
③Vabakäigu avatud asend – Seadet saab liigutada

Seadme liigutamine ilma oma ajamita (seadet saab liigutada)

1 Seadme liigutamiseks avage vabakäigukang.
a Pöörake parempoolne kattepaneel väljapoole.
b Tömmake vabakäigukangi keha poole (avage).
c Vabastage seisupidur.
d Nihutage seadet.

Seadme liigutamine oma ajamiga (seade on söiduvalmis)

1 Pärast seadme liigutamist sulgege vabakäigukang.

a Vajutage seisupidurit.
b Lükake vabakäigukangi kehast eemale (sulgege).
c Sulgege parempoolne kattepaneel.

Külgharjade monteerimine

Märkus

Külghari või -harjad on tarnimisel kinnitatud juhiistmele kaablisi-demega.

1. Enne kasutuselevõttu kinnitage külghari seadme külge. Vt peatükki „Külgharja vahetamine“.

Käikuvõtmine

Ohutusalane kontroll enne käivitamist

TÄHELEPANU

Põletusoht kuumade pealispindade tõttu

Leidke puuduvad juhised peatükist „Hooldus ja jooksevremont | Hooldustööd“.

1. Kontrollige mootorikatte / parempoolse kattepaneeli ohutus-alast talitlust.

a Avatud mootorikatte korral ei tohi sisepõlemismootor käivituda.
b Avatud kattepaneeli korral ei tohi sisepõlemismootor käivituda.

1. Kontrollige istme kontaktlülitit talitluse suhtes.

a Töötava sisepõlemismootori korral peab seade välja lülituma, kui juht tõuseb juhiistmelt.

1. Kontrollige rehvi täiteröhku.
2. Kontrollige mootoriöli taset.
3. Kontrollige hüdraulikapaagi täitetaset.
4. Kontrollige pühkimisrulli ja külgharju võõrkehade ja mähkunud rihmade suhtes.
5. Kontrollige söidupedaali kerget liikuvust ja talitluskindlust (ai-nult söiduki seisu ajal).
6. Tühjendage pühkmemahuti.
7. Kontrollige kütusepaagi täitetaset.

Tankimine

△OHT

Plahvatusoht ülevoolava kütuse töttu

Pidage tankimisel silmas, et kuumadele pealispindadele ei satu kütust.

A OHT

Suitsetamisest ja lahtisest tulest tingitud plahvatusoht

Pidage tankimise ajal rangelt kinni suitsetamiskeelust ning kee-lust kasutada lahtist tuld.

△HOIATUS

Sissehingatavatest aurudest tingitud oht tervisele

Ärge tankige suletud ruumides.

TÄHELEPANU

Kahjustusoht vale kütuse töttu

Tankige ainult tehnilistes andmetes esitatud sobivat kütust.

①Kütusepaak
②Paagikork
③Tankenäit

1. Lülitage seade välja (mootori väljalülitamine).
2. Pöörake mootorikate väljapoole.
3. Avage paagikork.
4. Tankige mootorikütust.
5. Pühkige ülevoolanud mootorikütus ära ja sulgege paagikork.

Juhiistme seadistamine

△OHT

Önnetusoht

Seadistage juhiistet ainult seisva seadme korral.

1. Tömmake istmeseadistushooba paremale ja nihutage juhiiste soovitud asendisse.
2. Laske istmeseadistushoob lahti.
3. Kindlustage juhiistme edasi-tagasi liigutamisega, kas see on õigesti fikseerunud.

Kütusekraani avamine / sulgemine

1 Kütusekraani avamiseks või sulgemiseks keerake seda vastavas suunas kuni lõpuni.

Seisupiduri vajutamine / vabastamine

1. Vajutage lahtilukustit, seisupidur vabastatakse.

Käitus

Seadme (mootori) käivitamine

Märkus

Mootori käivitamiseks peab mootorikate olema suletud ja juht istuma juhiistmel.

1. Avage kütusekraan.
2. Võtke juhiistmel istet (istme kontaktlüliti).
3. Seadke programmivalikulüliti asendisse „Sõitmine”.
4. Pistke võti võtmelülitisse ja keerake asendisse "I - ON", mootor käivitub.
5. Külmade välistemperatuure korral: Vajutage segurikastushoo-ba.

Seadme söidutamine

TÄHELEPANU

Vigastusoht tagurdamisel

Tagurdamisel ei tohi olla ohtu kolmandatele isikutele.

Vajaduse korral laske juhendada.

△HOIATUS

Önnetusoht

Ärge söitke ülestöstetud pühkmemahutiga.

TÄHELEPANU

Ajami kahjustusoht!

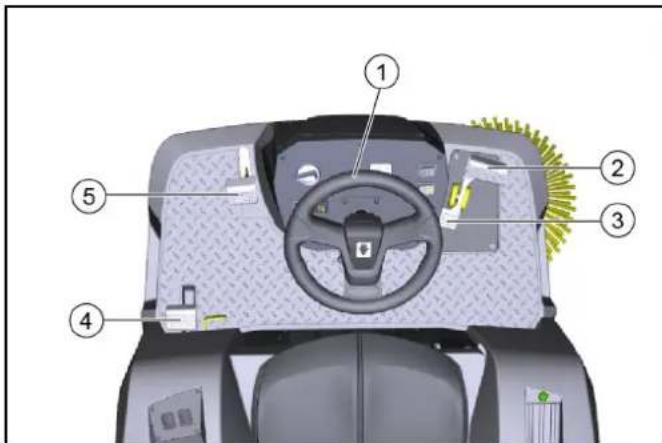

Tehke enne iga söitu kindlaks, et vabakäigukang on suletud. Vajutage söidupedaali alati ettevaatlikult ja aeglaselt. Ärge lülitage järsult tagurdamiselt edasisöidule või vastupidi.

1. Vajutage söidupedaali ettevaatlikult.

a Reguleerige söidukiirust sujuvalt söidupedaaliga.

b Vältige pedaali järsku vajutamist.

c Kohandage söidukiirust vastavate oludega.

1. Juhtige söidusuunda roolirattaga
2. Laske söidupedaal lahti, seade pidurdub automaatselt ja jääb seisma.

a Hädaolukorras vajutage ka seisupidurit.

Pühkimisrežiim

Juhised pühkimisrežiimi kohta

△OHT

Vigastusoht järsu hoidmise töttu

Ärge tõuske sõidu- või puhastustööde ajal juhiistmelt püsti (istme kontaktlüliti paneb seadme järsult seisma).

△HOIATUS

Vigastusoht kivide või killustiku tõttu

Pidage avatu jämemustuse klapi korral silmas läheduses olevaid inimesi, loomi või esemeid (ümberringi lendavad kivid või killustik on ohtlikud).

△ETTEVAATUS

Kahjustusoht pakkelintide või muu sarnase töttu

Ärge pühkige sisse pakkelinte, nööre või muud sarnast (pühke-mehaanika kahjustus).

Esemetest ega lahtistest takistustest ei tohi üle söita ega neid lükata.

1. Optimaalse puhastustulemuse saavutamiseks kohandage söidukiirust vastavalt asjaoludele.
2. Pühkimine on lubatud ainult sissetömmatud pühkmemahutiga.

a Kui programmivalikulüliti on asendis „Sõitmine“, on mahutiklapp automaatselt suletud.

b Kui lülitate programmivalikulüliti asendisse „Pühkimine”, avatakse mahutiklapp automaatselt ja pühkmemahuti on pühkmete üleskorjamiseks valmis.

1. Tühjendage pühkmemahutit regulaarsete ajavahemike järel.
   a Kui peamiselt pühiti killustikku (pühkmete suur kaal), siis tühjendage pühkmemahuti varem.
2. Seadke programmivalikulüliti pindade puhastamisel asendisse „Pühkimine pühkimisrulliga“.
3. Külgservade puhastamiseks kasutage ka külgharja, selleks seadke programmivalikulülti asendisse "Pühkimine pühkimis-rulli ja külgharjaga".
4. Kuni 6 cm körgustest fikseeritud takistustest saab üle söita aeglaselt ja ettevaatlikult.
5. Sõitke üle 6 cm körgustest fikseeritud takistustest üle ainult sobiliku kaldteega.

Pühkimine pühkimisrulli ja külgharjadega

1. Valige puhastustööde jaoks edaspidi söidusuund.
2. Pinna puhastamiseks: Langetage pühkimisrull, seades programmivalikulüliti asendisse „Pühkimine pühkimisrulliga”.
3. Märgade või niiskete pindade korral: Avage märgpühkeklapp.
4. Serva lähedal puhastamiseks: laske ka parem külghari alla, seades programmivalikulülti asendisse „Pühkimine pühkimis-rulli ja külgharjaga”.
5. Suuremate esemete (50 mm) ülesvõtmiseks: Vajutage korraks jämemustuse klapi pedaali.
6. Puhastage tolmufiltrit aeg-ajalt.

a Tolmufilter puhastatakse automaatselt regulaarsete ajavahemike järel.

b Tolmuses keskkonnas rakendage lisaks ka filtripuhastus- süsteem.

Pühkmemahuti tühjendamine

Seadme körgtühjendussüsteem vöimaldab tühjendada pühkmemahutis olevad pühkmed otse prügikonteinerisse (maksimaalset mahalaadimiskörgust vt peatükist „Tehnilised andmed“).

△HOIATUS

Pühkmemahuti tõstmisel ja langetamisel esineb vigastusoht hoiupinnalt allakukkuvate esemete töttu.

Võtke enne pühkmemahuti tõstmist köik mitte kindlalt kinnitatud esemed hoiupinnalt ära.

△HOIATUS

Vigastusoht masina ümberkukkumise töttu pühkmemahuti tühjendamisell!

Tühjendage pühkmemahutit ainult kindlal, tasasel aluspinnal.

Pidage kuhjadel ja rampidel tühjendamisel kinni ohutusvahekaugusest.

△HOIATUS

Vigastusoht pühkmemahuti pööramisalal viibimisel!

Tehke kindlaks, et tühjendusprotsessi ajal ei viibi pühkmemahuti pööramisalal inimesi ega loomi.

△HOIATUS

Kehaosade muljumisest või mahalõikamisest tingitud vigas- tusoht pühkmemahuti mehaanikasse sekkumisel!

Ärge pistke jäsemeid liikumispiirkonda ega pühkmemahuti tühjendusmehhanismi detailide vahele.

△HOIATUS

Vigastusoht pühkmemahuti langetamise töttu!

Töstetud pühkmemahuti võib järsult alla kukkuda ja põhjustada raskeid vigastusi muljumise ja kinnikiilumise töttu.

Ärge astuge kindlustamata pühkmemahuti alla.

Enne pühkmemahuti alla astumist kindlustage töstetud pühkmemahuti asjatundlikult selleks ettenähtud ohutusalase tugipostiga.

①Körgtühjendussüsteemi klahv
②Pühkmemahuti ülestöstmise / langetamise lüliti
③ Mahutiklapi avamise / sulgemise lüliti
1. Seadke programmivalikulülii asendisse „Sõitmine” (pühkmemahutit saab tõsta ainult selles asendis).

1. Positsioneerige seade jämedalt.
   a Pärast seadme väljalülitamist oodake veel vähemalt 1 minut, et tolm saaks enne tühjendamist settida.
2. Vajutage käsitsemispaneelil olevat körgtühjendussüsteemi klahvi ja hoidke vajutatult.
3. Vajutage pühkmemahuti lülitit ja tõstke pühkmemahuti üles. a Prügikonteinerisse tühjendamiseks tõstke pühkmemahuti täielikult üles ja sõitke aeglaselt kogumismahuti juurde.
   b Tühjendamiseks tõstke pühkmemahuti umbes keskkohani üles, kuni mahutiklapi saab avada (liiga madala tühjenduskõrguse korral on mahutiklapi vajutamine blokeeritud).
4. Vajutage seisupidurit.
5. Vajutage mahutiklapi lülitit ja tühjendage pühkmemahuti.
6. Sulgege mahutiklapp.
7. Vabastage seisupidur.
8. Sõitke tühjenduskohast eemale.
9. Laske pühkmemahuti täielikult alla.

Seadme väljalülitamine

Pärast seadme väljalülitamist puhastatakse tolmufilter automaatselt.

1 Pange seade tasasel pinnal seisma.
2 Keerake programmivalikulüliti asendisse „Sõitmine“.
3 Vajutage seisupidurit.
4 Eemaldage võti võtmelülitist.
5 Sulgege kütusekraan.

Transport

A OHT

Önnetusoht laadimisel

Sulgege seadme laadimisel alati vabakäigukang. Alles seejärel on söiduajam ja seisupidur käitusvalmis. Tõusudel või kallakutel tuleb seadet alati liigutada oma ajamiga.

Laadige seadmete peale ja maha ainult tasasel pinnal.

Vigastus- ja kahjustusoht

Pidage haagistel või sõidukitel transportimisel silmas seadme tühikaalu (transpordikaal).

Kindlustage seade vastavalt kehtivatele suunistele libisemise ja ümberkukkumise vastu.

1 Sulgege kütusekraan.
2 Kindlustage pühkimismasin ratastel kiiludega.
3 Kindlustage pühkimismasin pingutusrihmade või trossidega. Pidage silmas põhiraamil olevate kinnitusalade märgistusi (ketisümbolid).

- Vasakul ja paremal taga asuvad kinnituspunktid on raamis tagaratta ja pühkmemahuti vahelised avad (u ø 30 mm).

- Ees asub kinnitusala jalatoe ja esitorni vahel.

4 Ühendage aku miinuspoolus lahti.
5 Eemaldage võti.

Ladustamine

⚠ETTEVAATUS

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

Järgige lisaks mootori kasutusjuhendis esitatud juhiseid.

1 Seisake pühkmemasin tasasel pinnal kuivas, külmumiskindlas ümbruses. Kaitske tolmu eest kattetendiga.
2 Kindlustage pühkimismasin eemaleveeremise vastu (seisupidur).
3 Sulgege kütusekraan.
4 Eemaldage võti.
5 Kui pühkimismasinat ei kasutata kauem kui 4 nädalat, ühendage aku miinuspoolus lahti.
6 Laadige akut u iga 2 kuu tagant.

Kui pühkimismasinat ei kasutata pikemat aega:

1 Laske kütus paagist täielikult välja.
2 Vahetage mootoriõli.
3 Keerake süüteküünal välja ja valage süüteküunlaavasse 5 ml värsket mootoriöli. Ajage mootorit mitu korda ringi ilma süüte- küünlata (ärge käivitage). Keerake süüteküünal sisse.

Hooldus ja jooksevremont

TÄHELEPANU

Järgige selle kasutusjuhendi alguses olevaid ohutusjuhi-seid hoolduse ja jooksevremondi kohta.

Seadme puhastamine

TÄHELEPANU

Lühised või muud kahjustused. Ärge puhastage seadet voolikvõi kõrgsurveveejoaga.

TÄHELEPANU

Asjatundmatu puhastamine

Kahjustusoht.

Ärge kasutage hõõruvaid ega agressiivseid puhastusvahendeid.

△OHT

Oht tervisele tolmu töttu

Sisepuhastuseks suruõhuga.

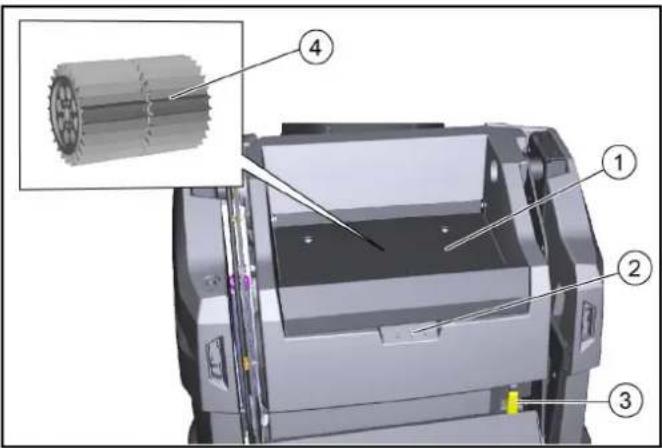

Seadme puhastamine seestpoolt

1 Avage kattepaneelid.
2 Puhuge seade suruõhuga läbi.
3 Puhastage seadet niiske, pehmes puhastusvahendilahuses immutatud lapiga.
4 Sulgege kattepaneelid.

Seadme puhastamine väljastpoolt

1 Puhastage seadet niiske, pehmes puhastusvahendilahuses immutatud lapiga.

Hooldusintervallid

Märkus

Garantiinõuete säilitamiseks tuleb garantiiajal teostada kõik tee-nindus- ja hooldustööd volitatud klienditeenindusel vastavalt ülevaatuse kontroll-loendiile (ICL).

• Töötunniloendur näitab hooldusintervallide ajahetke.
• Kliendi / operaatori teenindus- ja hooldustööde intervallid on loetletud peatükis „Kliendipoolne hooldus“. Tööd tuleb teosta-da kvalifitseeritud erialaspetsialistil. Vajaduse korral vöib igal ajal kaasata Kärcheri edasimüüja.
• Edasised hooldustööd tuleb teostada volitatud klienditeenindusel vastavalt ülevaatuse kontroll-loendile. Palun võtke õige-aegselt ühendust klienditeenindusega.

Hooldus kliendi poolt

Märkus

Kõik teenindus- ja hooldustööd tuleb teostada kvalifitseeritud erialaspetsialistil, vajaduse korral võib igal ajal kaasata Kärcheri edasimüüja.

Hüdraulikatöid tohib teostada ainult volitatud klienditeenindus.

Märkus

Kirjeldusi vt peatükist „Hooldustööd“.

- Iga päev

1 vt peatükki „Ohutusalane kontroll enne käivitamist”.

- Iga nädal

△HOIATUS

Vigastusoht pühkmemahuti langetamise töttu!

Tõstetud pühkmemahuti võib järsult alla kukkuda ja põhjustada raskeid vigastusi muljumise ja kinnikiilumise tõttu.

Ärge astuge kindlustamata pühkmemahuti alla.

Enne pühkmemahuti alla astumist kindlustage töstetud pühkmemahuti asjatundlikult selleks ettenähtud ohutusalase tugipostiga.

1 Kontrollige liikuvaid osi kerge liikuvuse suhtes.

Märkus

Paigaldage ohutusalane tugipost enne kõiki tõstetud pühkmemahutiga teostatavaid hooldus- ja remonditöid, vt peatükki Pühk-memahuti ohutusalase tugiposti paigaldamine / mahavõtmine.

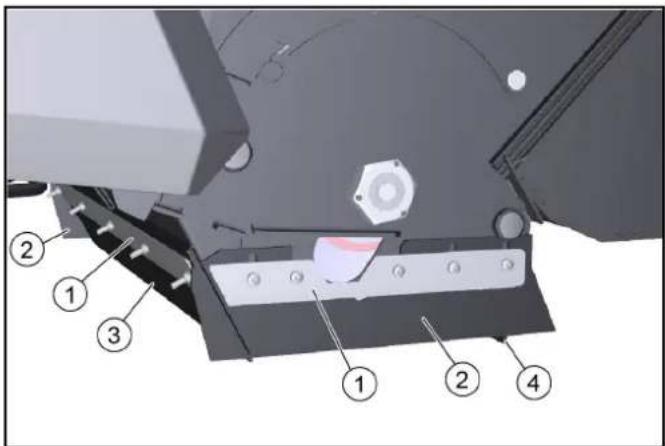

2 Kontrollige tihendusliistu pühkimispiirkonnas seadistuse ja kulumise suhtes.

3 Kontrollige pühkmemahuti mahutiklapil olevaid tihendusliiste (3x)

4 Kontrollige pühkimisrulli ja külgharju kulumine suhtes.

5 Kontrollige tolmufiltrit ja vajaduse korral puhastage filtrikasti.

6 Kontrollige öhufiltrit.

7 Kontrollige kütuse- ja hüdraulikasüsteemi tiheduse suhtes.

8 Kontrollige rihmade pinget, kulumist ja talitlust.

• Hooldus iga 50 töötunni järel

1 Puhastage õhufilter (tolmuses keskkonnas kasutamisel sage-damini).

• Hooldus iga 100 töötunni järel

1 Mootoriöli vahetus (esimene vahetus pärast 20 töötundi).

2 Kontrollige ja puhastage süüteküünalt.

3 Puhastage öhufiltrit.

4 Puhastage settetopsi.

• Hooldus iga 300 töötunni järel

1 Vahetage öhufiltrit.

2 Puhastage kütusefiltrit.

• Hooldus pärast kulumist

1 Vahetage tihendusliiste.

2 Vahetage pühkimisrulli.

3 Vahetage külgharjad.

Hooldus klienditeeninduse poolt

Märkus

Garantiinõuete säilitamiseks tuleb garantiiajal teostada kõik tee-nindus- ja hooldustööd Kärcheri volitatud klienditeenindusel vastavalt ülevaatuse kontroll-loendile.

- Esmakordne ülevaatus 20 töötunni pärast

• Hooldus iga 100 töötunni järel

• Hooldus iga 300 töötunni järel

Hooldustööd

Mootoriõli taseme kontrollimine / juurdevalamine

Kontrollige ölitaset seisatud ja horisontaalselt seisva seadme korral.

TÄHELEPANU

Põletusoht

Ärge puudutage kuumi pealispindu nagu summuti või mootor.

a Teostage mootori ölitaseme kontroll köige varem 5 minutit pärast mootori väljalülitamist.

1. Avage parempoolne kattepaneel.

2. Keerake ölimöötevarras välja ja lugege ölitaset.

a Kui ôlitase on alla MIN, valage mootoriöli juurde.

Ölisorti vt peatükist „Tehnilised andmed“.

b Ärge täitke üle, vaid kuni märgistuseni MAX.

1. Kui õlitase on õige, siis keerake õlimõõtevarras sisse.

2. Sulgege kattepaneel.

Ölivahetus

Teostage ölivahetust sooja mootori korral, et öli paremini välja voolaks.

1. Seisake mootor.

2. Pange seade tasasel pinnal seisma.

3. Pange vana öli jaoks valmis sobiv kogumismahuti.

4. Avage parempoolne kattepaneel (pöörake).

①Õlimõõtevarras / õlitäiteava

②Väljalaskevoolik

③Väljalaskevooliku hoidik

④Voolikuklamber

⑤Sulgurdetail

1. Keerake ölimöötevarras välja.

2. Võtke väljalaskevoolik hoidikust välja.

3. Avage väljalaskevoolikul olev voolikuklamber ja tömmake sulgurdetail välja.

4. Laske ölil täielikult kogumismahutisse voolata.

5. Pistke sulgurdetail sisse ja pingutage voolikuklambriga kinni.

6. Lisage uut mootoriõli (vt „Tehnilised andmed“) kuni õlitäiteava alaservani.

11.Pange ölimõõtevarras sisse ja keerake kinni.

12.Sulgege kattepaneel.

13.Utiliseerige vana öli keskkonnasäästlikult.

Öhufiltri kontrollimine

1. Keerake tiibmutter maha.

①Tiibmutter
②Kaas
③Õhufilter
④Fiksaator

1. Võtke kaas ära.
2. Kontrollige öhufiltrit määrdumise suhtes, vajaduse korral pu-hastage.
3. Lükake kaas fiksaatorisse, siis pange peale. a Pidage silmas öiget asetust fiksaatoris.
4. Paigaldage tiibmutter ja keerake kinni.

Öhufiltri puhastamine

1. Keerake tiibmutter kaanelt maha.

①Tihend
②Kaane tiibmutter
③Kaas
④Õhufiltri tiibmutter
⑤Paber-filtersüdamik
⑥Vaht-filtersüdamik
⑦Õhufiltri korpus

1. Võtke kaas ära.
2. Keerake õhufiltri tiibmutter maha.
3. Võtke õhufiltri südamik ära.
4. Võtke vaht-filtersüdamik paber-filtersüdamikult ära.
5. Kontrollige mölemaid öhufiltrisüdamikke kahjustuste suhtes.
6. Asendage kahjustatud öhufiltrisüdamikud.
7. Edasikasutamise korral puhastage öhufiltrisüdamikud.
8. Kloppige paber-filtersüdamik mõned korrad kõval pealispinnal puhtaks või puhuge seest suruõhuga läbi (maksimaalselt 0,2 MPa).

10.Vaht-filtersüdamik:

a Puhastage soojas seebilahuses.
b Loputage puhta veega.
c Või puhastage mittesüttiva lahustiga.
d Laske kuivada.

e Kastke puhta mootoriõli sisse.

f Vajutage üleliigne öli välja.

1. Pühkige kaane ja öhufiltrikorpuse sisekülg niiske lapiga puh-taks. Pidage silmas, et mootorisse ei satuks mustust.
   12.Asetage vaht-filtersüdamik paber-filtersüdamikule.
   13.Asetage öhufiltri südamik öhufiltrikorpusesse.
2. Pidage silmas, et õhufiltrikorpuse ja mootori vahele on paigaldatud tihend.
   15.Paigaldage öhufiltri tiibmutter ja keerake kinni.
   16.Paigaldage kaas.
   17.Paigaldage kaane tiibmutter ja pingutage kinni.

Settetopsi puhastamine

1. Pöörake kütusekraan asendisse OFF.

1. Keerake settetops maha.
2. Võtke O-rõngas ära.
3. Puhastage settetopsi mittesüttivas lahustis.
4. Kuivatage settetops põhjalikult.
5. Asetage O-rōngas korpusesse.
6. Keerake settetops sisse ja pingutage kinni.
7. Pöörake kütusekraan asendisse ON.
8. Kontrollige settetopsi tiheda asetuse suhtes.
   10.Pöörake kütusekraan asendisse OFF.

Süüteküünla kontrollimine, seadistamine

1. Tõmmake süüteküünla pistik välja.
2. Puhastage süüteküünla ümbrus, et süüteküünla eemaldamisel ei satuks mootorisse mustust.
3. Keerake süüteküünal 13/16" süüteküunlavõtmega välja.

1. Asendage kulunud elektroodide või purunenud isolaatoriga süüteküünal.
2. Kontrollige süüteküünla elektroodide vahekaugust. Nimiväärtus 0,7...0,8 mm.
3. Kontrollige süüteküünla tihendit kahjustuste suhtes.

TÄHELEPANU

Kahjustusoht

Lahtine süüteküünal võib ülekuumeneda ja kahjustada mootorit. Liiga tugevalt kinnikeeratud süüteküünal kahjustab keeret mootoris.

Jälgige järgmisi korraldusi süüteküünla kinnikeeramiseks.

1. Keerake süüteküünal ettevaatlikult käega sisse. Ärge kantige keeret.
2. Keerake süüteküünal küünlavõtmega lõpuni sisse ja pingutage järgmiselt kinni.

a Pingutage kasutatud süüteküünal kinni 1/8...1/4 pööret.

b Pingutage uus süüteküünal kinni 1/2 pööret.

1. Pistke süüteküünla pistik peale.

Hüdraulikaseadme kahjustusoht

Pidage juurdevalamisel silmas äärmist puhtust.

Hüdraulikaseadmel tohib töid teostada ainult volitatud klienditeenindus.

Joonis ilma mootorikatteta

①Hüdraulikaöli paak
②Õhueemalduskaas / täiteava
③Hüdraulikaöli filter

1. Seisake seade.
2. Avage mootorikate.
3. Kontrollige hüdraulikaöli taset külma mootori korral.

a Hüdraulikaöli öige tase peab asuma ülemise „MAX“ ja alumise „MIN“ märgistuse vahel.

1. Vajaduse korral lisage hüdraulikaöli.

a Võtke õhueemalduskaas ära.
b Lisage hüdraulikaöli.

Hüdraulikaöli sort: vt peatükki „Tehnilised andmed“.

c Paigaldage öhueemalduskaas.

Pange söiduk seisma ainult stabiilsel aluspinnal.

Kontrollige aluspinna stabiilsust. Kindlustage seade täiendavalt tökiskingaga eemaleveeremise vastu.

Kasutage sobivat laiatarbe tungrauda.

①Tagaratas
②Rattamutter (4x)
③Vastuvõtupunkti sümbol

1. Pange seade seisma tasasel pinnal.

a Kontrollige aluspinna stabiilsust.
b Kindlustage seade eemaleveeremise vastu.
c Avage külgmine kattepaneel või mootorikate.

1. Asetage tungraud raamil olevatele tähistatud vastuvõtupunkti- desse.
2. Vabastage rattamutrid sobiva tööriistaga u 1 pöörde võrra.
3. Töstke seade tungrauaga üles.
4. Keerake rattamutrid lahti ja võtke ära.
5. Võtke ratas ära.
6. Laske defektne ratas erialatöökojas remontida või välja vahetada.
7. Asetage ratas kohale, keerake rattamutrid lõpuni sisse ja kee-rake kergelt kinni.
8. Laske seade tungrauaga alla.
   10.Sulgege külgmine kattepaneel või mootorikate
9. Keerake rattamutrid nõutava pöördemomendiga (56 Nm) kinni.

Esiratta vahetamine

1. Pöörduge esiratta mahavõtmiseks klienditeenindusse.

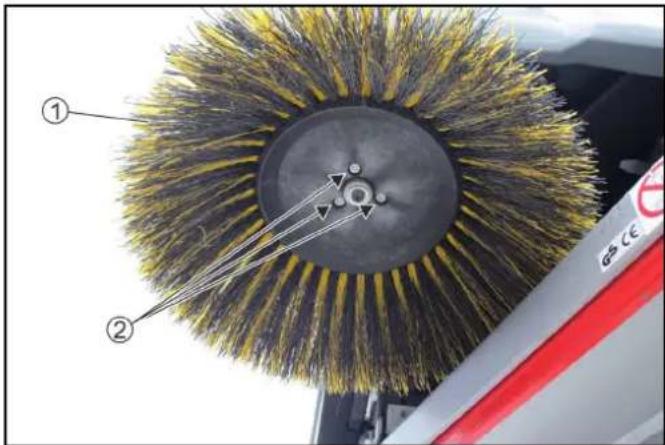

Külgharja vahetamine

Külgharja ujuvlaagerduse töttu reguleerub pühkimismuster harjaste kulumisel automaatselt. Liiga suure kulumise korral (harjas-te pikkus u 10 cm), vahetage külghari välja.

1. Seisake seade.
2. Kruvige alaküljel 3 kruvi välja.
3. Võtke külghari ära.
4. Vajaduse korral puhastage kinnituspesa.
5. Pistke uus külghari kaasavedajale ja kinnitage kruvidega.

Pühkimisrulli vahetamine / kontrollimine

Pühkimisrulli mahavõtmine

Pühkimisrulli ujuvlaagerduse töttu reguleerub pühkimismuster harjaste kulumise korral automaatselt. Liiga suure kulumise korral (puhastustulemus pole rahuldav) vahetage välja.

1. Seisake seade.
2. Avage mootorikate.
3. Kruvige vasak pöidlakruvi välja.
4. Tõmmake laagriplaat välja.
5. Kruvige parem pöidlakruvi välja.
6. Tõmmake katteplaat ära.
7. Tõmmake pühkimisrull välja.

Pühkimisrulli paigaldamine

①Pühkimisrull
②Pühkimisrulli kinnituspesa
③Harjaste väljajoondus edasisuunas söitmisel

1. Kontrollige pühkimisrulli kulumise ja mähkunud rihmade suhtes.

2. Vajaduse korral: Paigaldage uus pühkimisrull.

3. Pidage paigaldamisel silmas harjaste öiget väljajoondust (pühkimisrulli kinnituspesad on identsed).
4. Monteerige katteplaat ja laagriplaat vastupidises järjekorras.

Tihendusliistude vahetamine / seadistamine

Tihendusliistud Seadistusväärtused
Külgmised tihendus-liistud	Kaugus põrandani 0 - 1 mm
Eesmine tihendusliist	Järeltalitlus 10-15 mm
Tagumine tihendus-liist	Järeltalitlus 5-10 mm

Märkus

Eesmise ja tagumise tihendusliistu järeltalitlus määratleb tihendihuule ümberseadmise taha edasisuunas söidu korral. Külgmised tihendusliistud peavad öige paigutuse korral näitama kaugust pörandani.

②Külgmine tihendusliist

③Eesmine tihendusliist

④Tagumine tihendusliist

1. Vabastage tihendusliistude kinnitus.
2. Paigutage tihendusliist nihutamisega pikiavadesse. a Vt väärtusi tabelist.
3. Kui seaded sobivad, siis kinnitage tihendusliistud.

Tolmufiltri kontrollimine / vahetamine

△OHT

Oht tervisele tolmu töttu

Kandke filtersüsteemiga töötamisel tolmukaitsemaski ja kaitseprille.

Järgige peentolmudega ümberkäimisel ohutuseeskirju.

1. Seisake seade.
2. Oodake vähemalt 1 minut, et tolm saaks settida.
3. Keerake haardesüvendil olev kate üles.
4. Liigutage tolmufiltri hooba paremale.
5. Võtke tolmufilter üles välja.
6. Vajaduse korral: Puhastage tolmufilter (imege puhtaks või kloppige ettevaatlikult) või pange uus tolmufilter sisse.

Pühkmemahuti ohutusalase tugiposti paigaldamine / mahavõtmine

Paigaldamine:

1. Pange masin seisma kindlal, horisontaalsel aluspinnal.
2. Tõstke pühkmemahuti täielikult üles, vt peatükki Pühkmemahuti tühjendamine.
3. Lülitage masin välja, vt peatükki Seadme väljalülitamine.

4. Avage parem kattepaneel, vt peatükki Kattepaneeli avamine / sulgemine paremal.

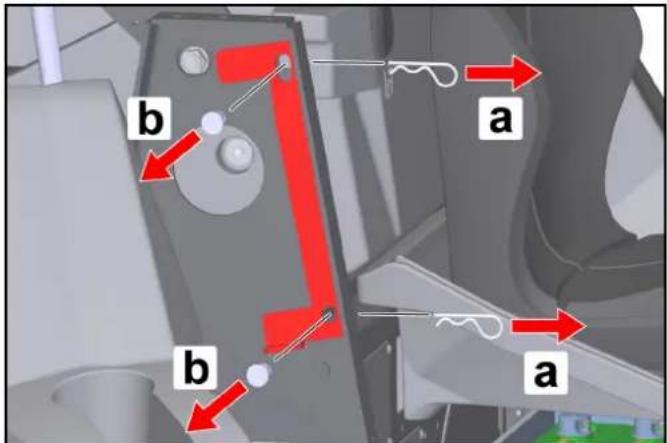

5. Võtke ohutusalane tugipost ära.

a Tõmmake vedrupistikud poltidest välja.
b Tömmake poldid välja ja võtke ohutusalane tugipost juhtraualt ära.

a b a b

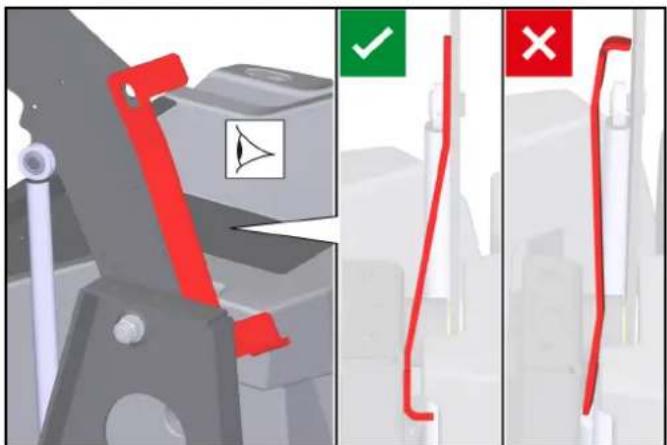

1. Asetage ohutusalane tugipost parempoolse juhtraua ja parempoolse töstehaara vahele, nagu näidatud.

b Pistke vedrupistikud poltide puuravadesse, kuni vedrupistikud fikseeruvad.

a b a b

TÄHELEPANU

Kahjustusoht!

Pühkmemahuti tõstmine või langetamine paigaldatud ohutusalase tugiposti korral põhjustab masina ja ohutusalase tugiposti kahjustusi! Pühkmemahuti hüdraulilise tõstmise või langetamise vältimiseks ei ole paigaldatud ohutusalase tugiposti korral võimalik parempoolset kattepaneeli sulgeda. Selle kaudu on turvalüliti aktiivne.

Ärge sulgege parempoolset kattepaneeli jõuga!

Mahavõtmine:

1. Mahavõtmine toimub vastupidises järjekorras.

Abi rikete korral

Väiksemaid rikkeid saate ise järgneva ülevaate abil kõrvaldada. Võtke kõigi mitteloetletud rikete korral ühendust klienditeenindusega (teenindus)!

△OHT

Önnetus- ja vigastusoht söiduki järelevalveta liikumise töttu

Lülitage enne kõiki hooldus- ja jooksevremonditöid söiduk välja ja tömmake süütevõti välja.

△OHT

Elektrilöögi oht

Ühendage elektrilistel detailidel teostatavate tööde korral aku lahti.

Laske remonditööd ja tööd elektrilistel detailidel läbi viia ainult volitatud klienditeenindusel.

Seadme kaitsmed

Funktsiooni väljalangemisel võite enne klienditeeninduse teavitamist kontrollida seadme kaitsmeid.

△HOIATUS

Kahjustusoht vale käsitsemise töttu

Juhtsüsteem või seadme komponendid võivad valesti sisestatud seadme kaitsmete töttu kahjustuda!

Asendage seadme kaitsmed ainult sama tüübi (lamepistiku kaits-me) ja väärtusega (A) kaitsmetega

Seadme kaitsmed asuvad söiduki elektroonilisel juhtimissüsteemil.

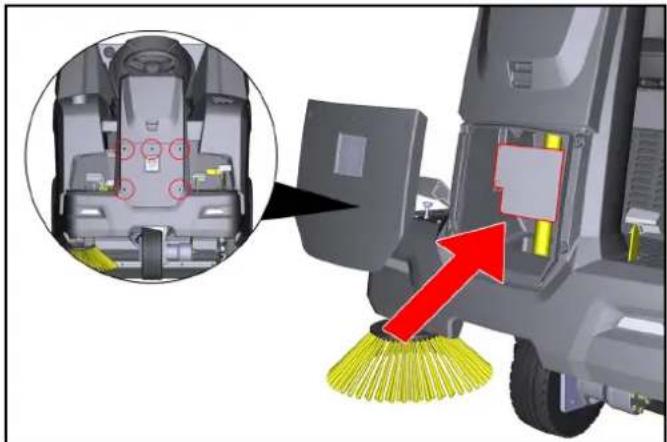

Juhtsüsteem on paigaldatud roolisamba eesmise katte alla:

1. Seisake seade ja kindlustage eemaleveeremise vastu.
2. Ühendage aku miinuspoolus lahti.
3. Keerake 5 eesmise katte polti välja.
4. Võtke kate ära.
5. Tuvastage defektne seadme kaitse tabeli abil.
6. Vahetage defektne seadme kaitse välja.
7. Paigaldage uuesti kate.
8. Ühendage aku miinuspoolus uuesti külge.

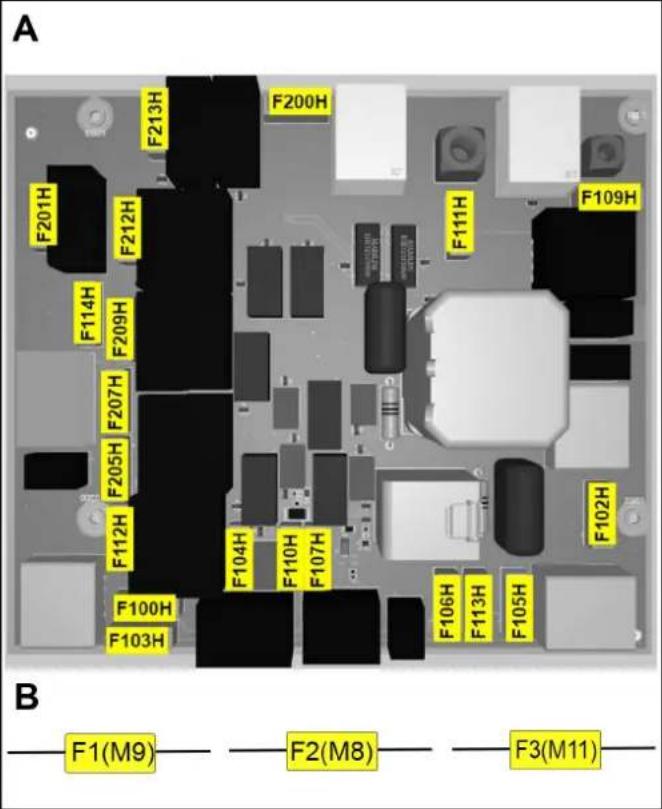

Seadme kaitsmed (ülevaade)

A F200H F213H F201H F212H F114H F209H F207H F205H F112H F104H F100H F103H F109H F111H F102H F106H F113H F105H B F1(M9)———F2(M8)———F3(M11)

A: Kaitsmed elektroonilisel juhtsüsteemil

Seadme kaitse Väärtus (A) Nimetus
F100H 7,5 Vötmelüliti
F102H 7,5 Töötuli
F103H 7,5 Veepump
F104H 3 LED
F105H 7,5 Töötuli
F106H 3 Blue Spot
F107H 1 Loendur
F109H 5 Filter mootor
F110H 7,5 Signaalsarv
F111H 10 Tõstemootorid
F112H 5 Mootori käivitamine
F113H 1 Vilkur
F114H 1 Asendisensori tüh-		jendus
F200H 30 Peakaitse
F201H 3 K1 peaventil
F205H 3 K4 pühkijad
F207H 3 K6 klapi avamine
F209H 3 K3 klapi sulgemine
F212H 3 K5 tõstmine
F213H 3 K2 langetamine

B: Kaitsmed kaablikimbus (kaitsmehoidja)

Seadme kaitse Väärtus (A) Nimetus
F1 (M9) 7,5 Tõstemootor
F2 (M8) 7,5 Tõstemootor
F3 (M11) 7,5 Tõstemootor

Viga Körvaldamine
Mootor ei käivitu	Kontrollige / laadige käivitusakut.Võtmelüliti asendis “I - ON”.Programmivalikulüliti asendis „Sõitmine“Külmade välistemperatuure korral: Vajutage segurikastushooba.Võtke juhiistmel istet (aktiveeritakse istme kontaktlüliti).Sulgege mootorikate ja parempoolne kattepaneel täielikult.Kontrollige mootoriõli taset, vajaduse korral valage mootoriõli juurde.Tankige mootorikütust.Avage kütusekraan.Kontrollige süüteküünalt.
Mootor töötab ebaregulaar-selt	Kontrollige kütusepaagi täitetaset.Kontrollige segurikastushoova asendit.Kontrollige kütusesüsteemi ühendusi ja torustikke.Kontrollige / puhastage / vahetage süüteküünal.Puhastage / vahetage öhufiltrit.
Mootor töötab, aga seade ei sõida üldse või söidab aegla-selt	Vabastage seisupidur.Kontrollige vabajooksuhoova asendit.Kontrollige hüdraulikaõlipaagi täitetaset / valage juurde.Miinuskraadide ja külma hüdraulikaõli korral: Laske seadmel vähemalt 3 minutit soojeneda.
Mootor ei lülitu välja (programmivalikulüliti ja võtmelüli-ti on asendis OFF)	Bensiinimootor:a Avage mootorikate (ettevaatust pöörleva kiilrihmaga).b Sulgege kütusekraan.
Tolm pühkimisel / ebapiisav imemisvõimsus	Tühjendage pühkmemahuti.Kontrollige / puhastage / vahetage tolmufiltrita Kontrollige tolmufiltri korrektset asetust.b Puhastage tolmufilter kerge määrdumise korral.c Vahetage tolmufilter kahjustuse või tugeva määrdumise korral välja.Kontrollige tihendusliiste pühkimispiirkonnas kulumise suhtes. Vajaduse korral reguleerige üle või vahetage välja.Kontrollige filtrikastil olevaid tihendeid / vahetage välja.Kontrollige pühkmemahutil olevaid tihendusribasid / vahetage välja.
Puhastustulemus pole rahul-dav	Kontrollige pühkimisrulli ja külgharju kulumine suhtes, vajaduse korral vahetage välja.Kontrollige tihendusliiste kulumise suhtes, vajaduse korral seadistage / vahetage välja.Kontrollige jämemustuse klapi talitlust.Sulgege märgpühkeklapp.Kontrollige hüdraulikaõli paagi täitetaset.Kontrollige hüdraulikasüsteemi tiheduse suhtes.
Pühkimisrull / külgharjad ei pöörle	Keerake programmivalikulüliti soovitud programmile „Pühkimine“.Kontrollige hüdraulikaõli paagi täitetaset.Kontrollige hüdraulikasüsteemi tiheduse suhtes.Kontrollige pühkimisrulli / külgharju mähkunud lintide suhtes.Võtke ühendust klienditeenindusega.
Pühkmemahuti tühjendus ei tööta	Pühkmemahutil olev nihkekaitsme polt (vasakul ja paremal küljel) on ära murtud, asendage mur-dunud polt uuega.Võtke ühendust klienditeenindusega.
Parempoolset kattepaneeli ei saa sulgeda	Pühkmemahuti on kindlustatud ohutusalase tugipostiga. Võtke ohutusalane tugipost maha, vt pea-tükki Pühkmemahuti ohutusalase tugiposti paigaldamine / mahavõtmine.

Tarvikud / varuosad

Alljärgnevalt (väljavõttena) kuluosad või optionsaalselt saadavalolevad tarvikud.

Tarvikud Kirjeldus	Tellimisnr
Külgharjad, standardsed	Sise- ja välispindadele 6 905-986.0
Külgharjad, pehmed	Peentolmu jaoks, sise- ja välispindadelNiiskuskindel	6 906-133.0
Külgharjad, kövad	Tugevalt kinnijäänud mustuse eemaldamiseks, välispiirkonnasNiiskuskindel	6 906-065.0
Umbrohuhari Külgh	ari umbrohtude eemaldamiseks	6 906-065.0
Pühkimisrull, standardne	Sise- ja välispindadeleKulumis- ja niiskuskindel	6 905-095.0

Tarvikud Kirjeldus	Tellimisnr
Pühkimisrull, pehme	Peentolmu jaoks, sise- ja välispindadelNiiskuskindel	6 905-190.0
Pühkimisrull, köva	Tugevalt kinnijäänud mustuse eemaldamiseks, välispiirkonnasNiiskuskindel	6 905-191.0
Tolmufilter (ümarfilter)		6 414-532.0
Tihendusliist, külgminevasakul ja paremal		5 365-078.0
Tihendusliist, taga 5
Tihendusliist, ees 5
Külgharjade pai-galduskomplekt, vasakul	Tuleb monteerida klienditee-nindusel	2 852-912.7
Esiratas Asenduseha 6 435-120.0
Tagaratas Asendusena 6 435-291.0

Home Base tarvi-kud	Kirjeldus Tellimisnr
Adapter Fikseerimiseks Home Base sii-nil (seade)		5 035-488.0
Topeltkonks Kasutatav ainult ühenduses adapteriga		6 980-077.0
Puhastusvahendi mahuti	Kasutatav ainult ühenduses adapteriga	4 070-006.0
Jämeda mustuse tangide komplekt	Jämemustuse tangid koos kin-nitusega seadme külge	4 035-524.0

Õigus tehnilisteks muudatusteks.
Tehnilised andmed

		KM 100/120 R G KM 100/120 R G 2SB
Seadme võimsusandmed
Sõidukiirus (max) km/h 7 7
Töökiirus (max) km/h 7 7
Tõusuvõime (max)	%	18	18
Töölaius ilma külgharjadeta	mm	730	730
Töölaius 1 külgharjaga	mm	1000	1000
Töölaius 2 külgharjaga	mm		1280
Teoreetiline pindalavõimsus
Pindalavõimsus ilma külgharjadeta	m2/h	5110	5110
Pindalavõimsus 1 külgharjaga	m2/h	7000	7000
Pindalavõimsus 2 külgharjaga	m2/h		8960
Aku
Aku tüüp		hooldusvaba	hooldusvaba
Patarei pinge	V	12	12
Ümbrustingimused
Ümbrustemperatuur	°C	-5...+40	-5...+40
Öhuniiskus, mitte kastene	%	0...90	0...90
Mõõtmed ja kaalud
Pikkus	mm	1660	1660
Laius	mm	1110	1140
Kõrgus	mm	1355	1355
Tühikaal (transpordikaal)	kg	570	570
Lubatud kogukaal	kg	944	944
Pühkimisrulli laius	mm	730	730
Pühkimisrulli läbimõõt	mm	285	285
Külgharja läbimõõt	mm	410	410
Pühkmemahuti
Pühkmemahuti maht	l (kg) 120		120
Mahalaadimiskõrgus (max)	mm	1520	1520
Filtrid ja imisüsteem
Filtripind	m2	6	6
Sisepõlemismootor
Mootori tüüp		Honda GX 270 Honda GX 270
Koosteviis		1-silindriline 4 takti	1-silindriline 4 takti
Tõsteruum	cm3	270	270
CO2 heide vastavalt EL määruse 2016/1628 (V etapp) mõõtmismee- g/kWh todile		762	762
Jahutusviis		Öhkjahutusega	Öhkjahutusega
Mootori võimsus	kW/PS	6,3 / 8,4	6,3 / 8,4
Süüteküunalde tüüp		BPR6ES (NGK)	BPR6ES (NGK)
Kütusepaagi varu	l	5,3	5,3
Mootori pööretearv	1/min	3600	3600
Kasutusaeg täis paagi korral	h	ca. 3,5KM 100/120 R G	ca. 3,5KM 100/120 R G 2SB
Käitusained
Mootorikütuse liik Benzin bleifrei (min. 91
		Oktan)	Oktan)
Mootoriöli tüüp API SJ API SJ
Mootoriöli kogus I 1,1 1,1
Ölisort SAE 10W30 SAE 10W30
Hüdraulikaöli sort Shell Tellos S 3 V 68 Shell Tellos S 3 V 68
Rehvid
Rehvi suurus, ees ø 300 mm ø 300 mm
Rehvi suurus, taga 4.00-8 6PR 4.00-8 6PR
Rehvi täiterõhk	MPa (bar)	0,6 (6)	0,6 (6)
Kindlakstehtud väärtused EN 60335-2-72 kohaselt
Labakäsi-käsivars vibratsiooniväärtus	m/s ^2	1,9 1,9
Istme vibratsiooniväärtus	m/s ^2	0,4 0,4
Helirõhutase L _pA	dB(A)	79	79
Ebakindlus	dB(A)	2,5 2,5
Helivõimsustase L _WA + Ebakindlus K _WA	dB(A)	95	95

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Toode: Kombineeritud pühkimismasin

Tüüp: 1.280-xxx.0

Asjaomased EL direktiivid

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Kohaldatud riiklikud normid

Kohandatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivõimsustase dB(A)

Mõõdetud: 93

Garanteeritud: 95

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsioonivolinik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Motora pärsegs / pärsegs pa labi
