KULLANIM KILAVUZU PRF0171196 ELICA

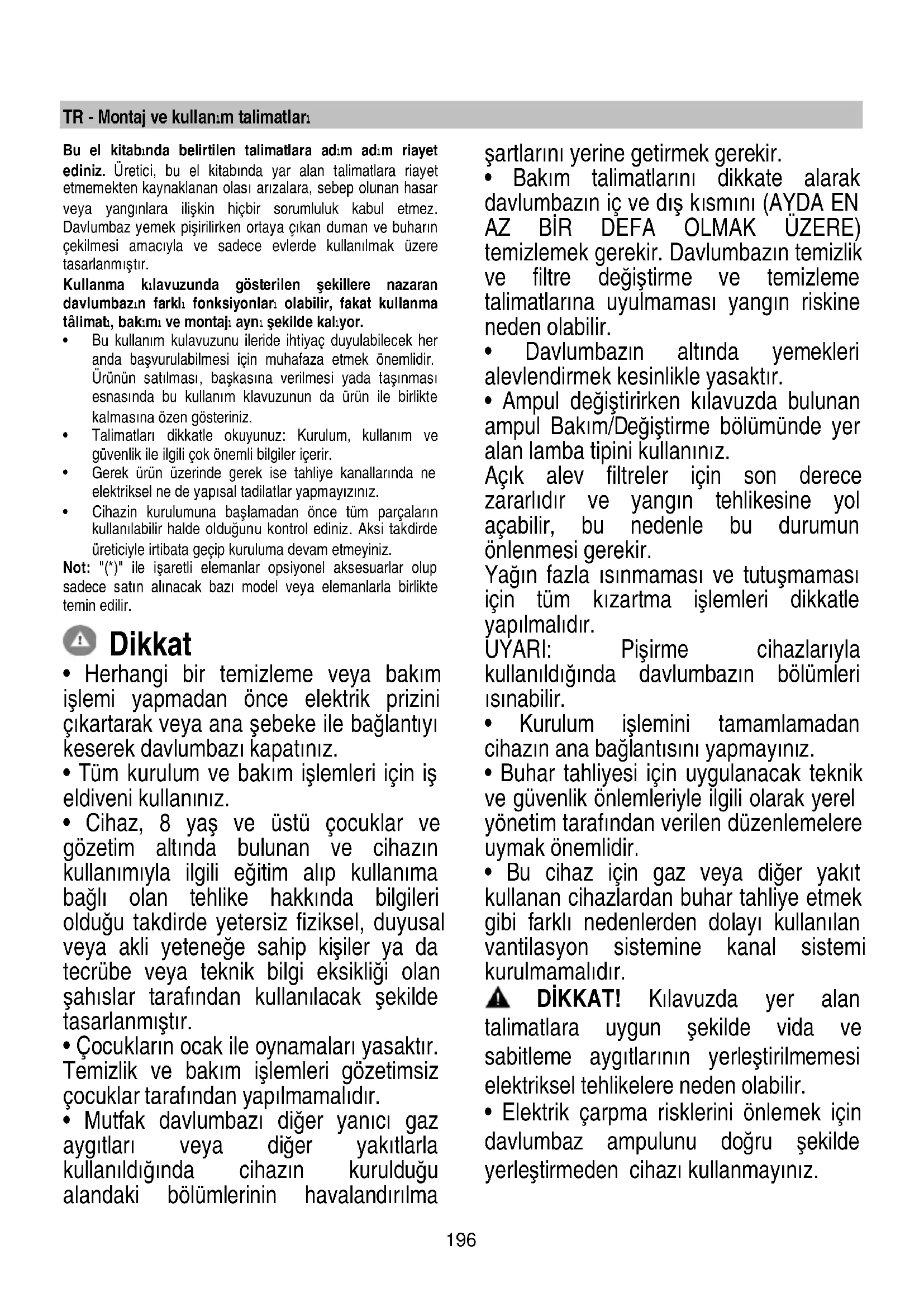

• Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi yada taşınması esnasında bu kullanım klavuzunun da ürün ile birlikte kalmasına özen gösteriniz.

• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.

Gerek ürün üzerinde gerek ise tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayızınız.

• Cihazin kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz. Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir. Dikkat

• Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik prizini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız.

• Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız.

• Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır.

• Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.

• Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerinin havalandırılma şartlarını yerine getirmek gerekir.

• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.

• Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.

• Ampul değiştirirken kılavuzda bulunan ampul Bakım/D eğiştirme bölümünde yer alan lamba tipini kullanınız. Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir. Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır. UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.

• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.

• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır. DİKKAT! Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.

• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu doğru şekilde yerleştirmeden cihazı kullanmayınız.197

• Izgaraları kurmadan davlumbazı kullanmayınız.

• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.

• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.

• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları kullanınız.

• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz. DİKKAT! Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Elektrik bağlantısı Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın. UYARİ: Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin. Dikkat! Bağlantı kablosu yetkili teknik servis tarafından değiştirilmelidir.

• Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm’den az olmamalıdır. Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır. Bu cihaz, 2012/19/EC - UK SI 2013 No.3113 sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız. Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atı ldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir. Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atı k yok etme servisine veya ürünün satıcısına danışın. Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlark en davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve198 gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız. Kullanım Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır. Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır. Aspire eden versiyon Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılırlar. UYARİ: Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır. Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır. UYARİ: Eğer davlumbazın karbon filtreleri var ise bunlar çıkartılmalıdır. Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantı halkası). Boruların ve duvardaki az çaplı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde arttırır. Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez. ! Mümkün olan en kısa boyda tahliye borusu kullanın ! En az sayıda dirseğe sahip boru kullanın (M aksimum dirsek açısı: 90°). ! Borunun kesitinin ( genişliğinin ) ani olarak değişmesinden kaçının. Filtreleyici versiyon Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir. Hava Temizleyici Bu ürün, HEPA filtrelere sahip Hava Temizleyici (B) olarak da temin edilmektedir; bu temizleyici duman aspiratörlerinden (A) ayrıdır. Temizleyici tarafından çekilen hava, çok yüksek filtreleme sınıfına (F8) sahip olduğundan, tozlar, polenler, bakteriler, vb. gibi 0,1 mikron'un altında boyuta sahip tüm safsızlıkları yakalayan bir HEPA (High Efficiency Particulate Air - Yüksek Verimli Partikülat Hava) filtreden geçirilerek tüm makro düzeydeki safsızlıklardan arındırılır. Arıtılan hava ortama geri verilir. Montaj Bu tip davlumbazlar tavana sabitlenmelidirler. Bu ürüün ağırlığı çok fazladır. Taşınması ve kurulması işleri en az iki yada faha fazla sayıda kişi tarafından yapılmalıdır. Montaja başlamadan önce:

• Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığını kontrol edin.

• Varsa aktif karbon (*) filtresini çıkarınız (ilgili paragrafa bakınız). Bu/bunlar sadece davlumbazı filtreli model olarak kullanmak isterseniz monte edilecektir.

• (Nakliye açısından) davlumbazın içinde başka malzemelerin (örn. vida paketi (*), garanti kartı (*) vs) bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin. Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlam

üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

Çalıştırma Davlumbazın iki çalışma modu vardır: Duman Aspiratörü (A) ve HEPA filtrelere sahip Hava Temizleyici (B). Bu iki modda iki farklı motor kullanılır ve davlumbaz bu iki çalışma modunun aynı anda etkinleştirilemeyeceği şekilde programlanmıştır; ayrıca "Duman Aspiratörü Motoru (A) ve Temizleyici Motoru (B) Öncelik Yönetimi" bölümüne bakın T1: Hız 1 seçim tuşu - DUMAN ASPİRATÖRÜ (A) Düşük hı zı (çekiş gücünü) etkinleştirmek için basın. İkinci kez basıldığında aspiratör kapatılır. T2: Hız 2 seçim tuşu DUMAN ASPİRATÖRÜ (A) Orta hızı (çekiş gücünü) etkinleştirmek için basın. İkinci kez basıldığında aspiratör kapatılır. T3: Hız 3 seçim tuşu DUMAN ASPİRATÖRÜ (A) “BOOST” Birinci basışta yüksek hız (çekiş gücü) etkinleştirilir. İkinci kez basıldığında "BOOST (TAKVİYE)" hızına geçiş yapılır. T3 LED lambası yanıp sönmeye başlar. Takviye ünitesi açık olduğunda istenilen hızın T1 veya T2 düğmesine basarak birinci veya ikinci hıza geçiş yapılabilir. Booster (Takviye) özelliği açıkken davlumbazı kapatmak için T3 öğesine yeniden basın. 5’ sonra Booster (Takviye) özelliği kendiliğinden kapanır ve üçüncü hız otomatik olarak etkinleşir. T4: Işık AÇMA/KAPATMA tuşu ÜST aydınlatmayı etkinleştirmek / devre dışı bırakmak için basın.199 T6 HAVA TEMİZLEYİCİ (B) düşük hız seçim tuşu Hava Temizleyiciyi düşük hızda çalıştırmak için kısa süreli basın. İkinci kez uzun süreli (2 sn.) basıldığında motor zaman ayarlı modda çalıştırılır. T6 LED lambası yanıp sönmeye başlar. 6 saat sonra motor otomatik olarak kapanır. Zaman ayarlı modu dilediğiniz zaman durdurmak için T6 tuşuna tekrar basın Zaman ayarlı mod devre dışıyken T6 tuşuna ikinci kez basıldığında Hava Temizleyicinin motoru kapatılacaktır. T5 HAVA TEMİZLEYİCİ (B) yüksek hız seçim tuşu Hava Temizleyiciyi yüksek hızda çalıştırmak için basın. T5 tuşuna ikinci kez basıldığında Hava Temizleyicinin motoru kapatılacaktır. Not: Bu hız daima 40 dak süreyle sınırlıdır, bu süre dolduğunda hava temizleyicinin (normalde T6 tuşuna basılarak etkinleştirilen) birinci hızına döner ve 6 saatlik zaman ayarı otomatik olarak başlar. Motor "DELAY OFF (GECİKMELİ KAPATMA)" modu: T1 / T2 / T3 tuşuna uzun süreli basıldığında motorun otomatik kapanma özelliği etkinleştirilir. Motor aşağıdaki sürelere göre kapanacaktır: T1 = 20 dakika sonra. T2 = 15 dakika sonra. T3 = 10 dakika sonra. Notlar: Bu fonksiyon "BOOST (TAKVİYE)" hızında programlanamaz. Delay OFF (Gecikmeli KAPATMA) özelliği

kinken hız düğmelerinden herhangi birine basıldığında özellik devre dışı kalır. Duman Aspiratörü Motoru (A) ve Hava Temizleyici Motoru (B) Öncelik Yönetimi: Duman Aspiratörü (A) motoru HEPA filtreli Hava Temizleyici (B) motoruna göre önceliklidir. (A) ve (B) motorları KAPALI durumdayken: İki motordan birini dilediğiniz zaman etkinleştirebilirsiniz. Duman Aspiratörü (A) etkinken: - Duman Aspiratörü (A) çalışıyorsa, T6-T5 tuşlarına basıldığında Duman Aspiratörünün (A) "DELAY OFF (GECİKMELİ KAPATMA)" özelliği devreye girer ve "DELAY OFF (GECİKMELİ KAPATMA)" modunun çalışmasını izleyerek Hava Temizleyici otomatik olarak açılacaktır. Bu durumda etkin hızın T1 / T2 / T3 LED lambaları yanıp sönmeye başlar ve seçilen T5 veya T6 tuşunun LED lambası sabit yanar Duman Aspiratörü (A) çalışıyorsa ve hava temizleyicinin çalışması önceden programlanmışsa, düşük hızda T6 tuşuna ikinci kez uzun basıldığında Hava Temizleyici Delay OFF (Gecikmeli KAPATMA) modunun çalışmasını i zleyerek zaman ayarlı modda otomatik olarak çalışır. Bu durumda etkin hızın T1 / T2 / T3 LED lambası, T6 tuşunun LED lambasıyla birlikte yanıp sönmeye başlayacaktır. Hava Temizleyici (B) etkin: - Hava Temizleyici (B) çalışır durumdaysa, T1-T2-T3 tuşlarına basıldığında Hava Temizleyici (B) derhal kapatılır ve Duman Aspiratörünün (A) motoru çalıştırılır Filtrelerin doygunluk GÖSTERGESİ: Davlumbaz, filtrelerin temizlenmesi/değiştirilmesi gerektiği konusunda kullanıcıyı düzenli aralıklarla ikaz eder. T1 tuşu yandığında +T2 yanıp söndüğünde Yağ Filtresinin değiştirilmesi gerekir T1 tuşu yandığında +T3 yanıp söndüğünde Karbon Filtrenin değiştirilmesi gerekir T5 +T6 tuşları yanıp söndüğünde H EPA Filtrenin değiştirilmesi gerekir Not: Filtrelerin doygunluk bildirimi davlumbaz açıldıktan sonraki ilk 10 saniye içinde görüntülenir. Filtre doygunluk alarmının SIFIRLANMASI: Yalnızca Filtre doygunluk alarmları görüntüleniyorsa: T1+T2 tuşlarına yaklaşık 3 saniye boyunca aynı anda basıldığında Yağ Filtresi doygunluk alarmı sıfırlanır. T1+T3 tuşlarına yaklaşık 3 saniye boyunca aynı anda basıldığında Karbon Filtre doygunluk alarmı sıfırlanır. Filtrelerin doygunluk alarmı görüntülenmiyorken dahi dilediğiniz an T5+T6 tuşlarına yaklaşık 3 saniye boyunca aynı anda bastığınız da HEPA Filtre doygunluk alarmı sıfırlanır. Filtre sayacının ETKİNLEŞTİRİLMESİ / DEVRE DIŞI BIRAKILMASI. (A) ve (B) motorları KAPALI durumdayken T2+T3 tuşlarına aynı anda basıldığında Filtrelerin doygunluk bildirimi yönetim menüsüne erişim sağlanır. Bu menüde: T2 tuşuna basarak Yağ Filtresi bildirimini etkinleştirebilir / devre dışı bırakabilirsiniz. Not: Yağ filtresi için varsayılan ayar ETKİN şeklindedir. T3 tuşuna basarak Karbon Filtre bildirimini etkinleştirebilir / devre dışı bırak abilirsiniz. Not: Karbon filtre için varsayılan ayar DEVRE DIŞI şeklindedir. T2+T3 tuşlarına ikinci bastığınızda menüden çıkmanıza ve yapılan değişiklikleri kaydetmenize olanak tanır.200 Bakım Temizleme SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ! Yağ filtresi Şekil F02 Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez. Kömür filtresi (yalnızca filtreli modellerde) Şekil F01 Sirküler karbonlu filtre Motör pervanesinin koruma kafeslerinin yanlarına bir adet yerleştiriniz, daha sonra parçayı saat yönünde çeviriniz. Demontaj için parçayı saat yönünün tersine çeviriniz. Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar. Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir. Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez. HEPA Filtresi HEPA filtresi yıkanamaz ve temizlenemez. Cihazdan gelen bir ikaz yenisi ile değiştirilmesi gereken zamanı size belirtecektir. DİKKAT!!! HEPA filtresi ikaz her alındığında yada en azından her 12 ayda bir yenisiile değiştirilmelidir. HEPA filtresinin süresi bu elektrikli ev eşyasının kurulu olduğu ortamın özellikleri ile ilgilidir. Normal şartlarda (ev ortamında) filtrenin ömrü yaklaşık 8-10 aydır, ve içinde bulunan elektronik sistem sayesinde bir fiil arındırılmış hav anın toplam hacmine göre bakım işleminin yapılması gereken anı bir ikaz ile kullanıcıya duyurur. Sık sık kullanmak filtrenin çabuk dolmasına ve dolayı sı ile ömrünün kısalmasına neden olur. Çok nemli ve/veya tozlu ortamlar filtrenin erken dolmasına ve kifayetli çalışmamasına neden olur. Hepa filtresinin ömrü kullanım şartlarına bağladır. Şekil F03 Lambaları değiştirme Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir. LED’ler ideal bir aydınlatma ve normal lambalarınkine göre 10 defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu sağlarlar. Aydınlatma sistemi kullanıcı tarafından değiştirilemez, arıza olması halinde teknik servisle bağlantı kurun.
