PRF0171196 - кухненски абсорбатор ELICA - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PRF0171196 ELICA

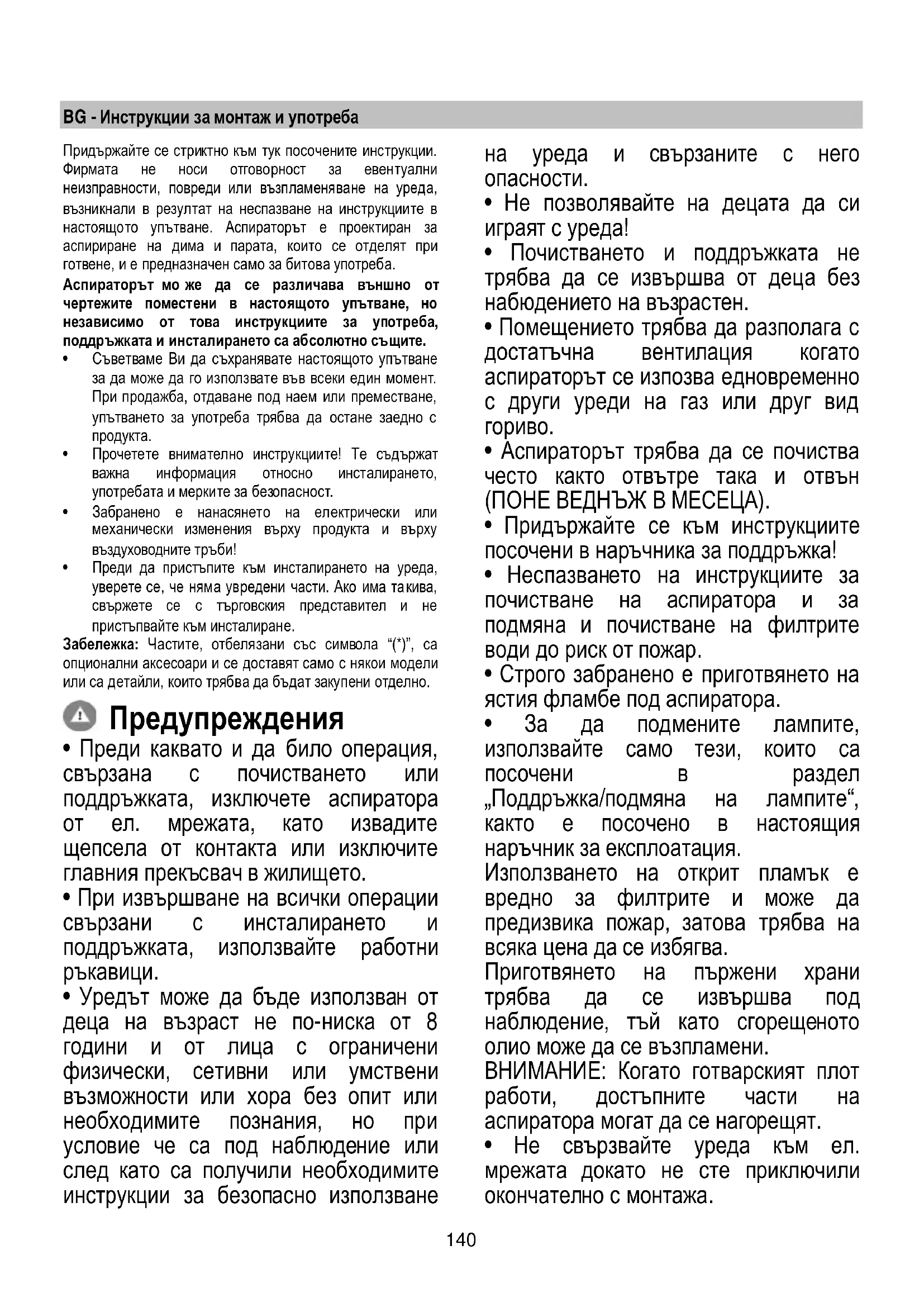

• Съветваме Ви да съхранявате настоящото упътване за да може да го използвате във всеки един момент. При продажба, отдаване под наем или преместване, упътването за употреба тр ябва да остане заедно с

• Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употребата и мерките за безопасност.

• Забранено е нанасянето на електрически или механически изменения върху продукта и върху въздуховодните тръби!

• Преди да пристъпите към инсталирането на уреда, уверете се, че няма увредени части. Ако има та

свържете се с търговския представител и не пристъпвайте към инсталиране. Забележка: Частите, отбелязани със символа “(*)”, са опционални аксесоари и се доставят само с някои модели или са детайли, които трябва да бъдат закупени отделно. Предупреждения

• Преди каквато и да било операция, свързана с почистването или поддръжката, изключете аспиратора от ел. мрежата, като извадите щепсела от контакта или изключите главния прекъсвач в жилището.

• При извършване на всички операции свързани с инсталирането и поддръжката, използвайте работни

• Уредът може да бъде използван от деца на възраст не по-ниска от 8 години и от лица с ограничени физически, сетивни или умствени възможности или хора без опит или необходимите познания, но при условие че са под наблюдение или след като са получили необходимите инструкции за безопасно използване на уреда и свързаните с него

• Не позволявайте на децата да си

• Почистването и поддръжката не трябва да се извършва от деца без набюдението на възрастен.

• Помещението трябва да разполага с достатъчна вентилация когато аспираторът се изпозва едновременно с други уреди на газ или друг вид

• Аспираторът трябва да се почиства често както отвътре така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА).

• Придържайте се към инструкциите посочени в наръчника за поддръжка!

• Неспазването на инструкциите за почистване на аспиратора и за подмяна и почистване на филтрите води до риск от пожар.

• Строго забранено е приготвянето на ястия фламбе под аспиратора.

• За да подмените лампите, използвайте само тези, коит

посочени в раздел „Поддръжка/подмяна на лампите“, както е посочено в настоящия наръчник за експлоатация. Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва на всяка цена да се избягва. Приготвянето на пържени храни трябва да се извършва под наблюдение, тъй като сгорещеното олио може да се възпламени. ВНИМАНИЕ: Когато готварският плот работи, достъпните части на аспиратора могат да се нагорещят.

• Не свързвайте уреда към ел. мрежата докато не сте приключили окончателно с монтажа.141

• Що се отнася до техническите размери и мерките за безопасност, които трябва да предприемете за отвеждането на димните газове навън, Ви препоръчваме да се придържате стриктно към правилата, предвидени в регламентите на компетентните местни власти.

• Аспирираният въздух не трябва да се насочва към тръбопроводите, които се използват за отвеждане на димните газове, отделящи се при използването на уреди работещи с газ или друг вид

ВНИМАНИЕ! Неисталирането на болтовете и механизмите за фиксиране в съотвествие с настоящите инструкции може да доведе до рискове от електрическо

• Не използвайте и не оставяйте аспиратора без правилно монтирани лампички поради евентуален риск от токов удар.

• Никога не използвайте аспиратора без правилно монтирана решетка!

• Аспираторът не трябва НИКОГА да

олзва като опорен плот освен ако това не е специално указано.

• При монтажа изполвайте само фиксиращите болтове, които са доставени заедно с уреда или ако няма такива, закупете подходящи

• Използвайте болтове с подходяща дължина, както е посочено в наръчника за инсталиране.

• При наличие на съмнения, моля свържете се с оторизирания сервиз за техническо обслужване или квалифициран персонал. ВНИМАНИЕ! Не използвайте с програматор, таймер, отделно дистанционно управление или каквото и да е друго устройство, което се активира автоматично.

Напрежението в ел.мрежата трябва да отговаря на напрежението, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел свържете аспиратора към контакт, съответстващ на действащите норми и намиращ се на лесно достъпно място дори и след приключване на монтажа. Ако не е снабден с щепсел (директно свързване към мрежата), или щепселът не е на достъпно място след приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение ІІІ, в съответствие с правилата за монтиране. ВНИМАНИЕ! Преди да свържете отново аспиратора към мрежата и да проверите дали функционира правилно, проверете дали кабелът е монтиран както трябва. Внимание! Подмяната на кабела за междинно свързване трябва да бъде осъществена от упълномощен сервиз за техническо обслужване.

• Минималното разстояние между повърхността, на която се поставят142 съдовете за готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 50cm в случай на електрически печки и не по-малко от 65cm, в случай на газови или комбинирани печки. Ако в инструкциите на газовия уред за готвене е посочено по-голямо разстояние, то трябва да се има

Този уред отговаря на изискванията на : - Европейската директива 2012/19/EC - UK SI 2013 No.3113 - Waste Electricаl and Electronic Equipment (WEEE). Уверявайки се, че този уред ще бъде рециклиран по подобаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.

върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна информация във вр

предаването, събирането и рециклирането на този продукт ви съветваме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел.

Уредът е проектиран, тестван и произведен в съответствие с:

/IEC 61000-3-3. Предложения за правилна употреба, за да се намали въздействието върху околната среда: Включете (ON) аспиратора на минимална скорост, когато започнете да готвите и го оставете да работи няколко минути след приключване на готвенето. Увеличавайте скоростта само в случай на голямо количество дим и пари и използвайте увеличените скорости само в екстремни ситуации.

няйте филтъра/филтрите с активен въглен, когато е необходимо, за да поддържате добра ефективност на намаляване на миризмата. Почиствайте филтъра/филтрите за мазнини, когато е необходимо, за да поддържате добра ефективност на филтъра за мазнините. Използвайте максималния диаметър на системата за отвеждане на въздуха, посочен в това ръководство за оптимизиране на еф ективността и за намаляване на шума.

Аспираторът е проектиран за аспириране на дима и парата, които се отделят при готвене, и е предназначен само за битова употреба. Аспираторът има следното предназначение: всмуква и отвежда навън или филтрира въздуха, като едновременно с това го рециклира. Версия с аспирация Парата се отвежда навън посредством въздуховодна тръба свързана със съединителния фланец.

Въздуховодната тръба не е включена към аксесоарите и трябва да бъде закупена отделно. Диаметърът на въздуховодната тръба трябва да отговаря на диаметъра на съединителния пръстен.

Ако аспираторът е снабден с филтри с активен въглен, въпросните трябва да бъдат отстранени. Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на диаметъра на съединителния фланец за отвеждане на

Свързването към въздуховодни тръби и отвори с по- малък диаметър намалява капацитета на ас

увеличава значително шума по време на работа. В тези случаи фирмата не поема никаква отговорност. ! Използвайте тръба с необходимата дължина. ! Използвайте тръба с възможно най-малко тръбни колена (с максимален ъгъл на извивка: 90°). ! Не променяайте рязко сечението на тръбите! Версия с филтриране Аспирираният въздух се пречиства и освежава преди да влезе отново в обръщение в помещението. За да използвате аспиратора в този вариант на работа трябва да инсталирате допълнителна филтрираща система на базата на филтри с активен въглен. Пречиствател Този продукт се доставя и с Пречиствател на Въздух (B) с HEPA филтри; този пречиствател е отделен от аспиратора на отработените газове (A). Въздухът, засмукан от пречиствателя, е пречистен от всички макро примеси, като преминава през HEPA филтър (Високоефективен Въздух без Прахови частици), който143 има много висок клас на филтриране (F8), улавя всички примеси, по-малки от 0,1 микрона, независимо дали са прахове, полени, бактерии и др. Пречистеният въздух ще бъде върнат в околната среда.

Този вид аспиратор се монтира към таван Уред с много голямо тегло G преместването и инсталирането на аспиратора трябва да се извършва от найGмалко двама души. Преди да пристъпите към монтажа::

• Уверете се, че закупеният от Вас продукт отговаря по размери на избраното място за инсталиране.

• Отстранете филтъра/филтрите с ак тивен въглен (разбира се, ако избраният от Вас модел разполага с такъв). За да извършите това проследете операциите в съответния параграф. Монтирайте филтрите отново само в случай, че желаете да използвате аспиратора във вариант на филтрираща версия.

• Уверете се, че по време на транспорта във вътрешната част на аспиратора не са по

дребни предмети, като например пликчета с винтове, гаранционни карти и др.; ако намерите такива отстранете ги и ги запазете. При все това, Ви препоръчваме да се посъветвате с квалифициран техник, за да сте сигурни, че доставените аксесоари са подходящи за целта. Стената, съответно таванът, трябва да бъдат до статъчно стабилни за да издържат на натоварването.

Начин на употреба Аспираторът има два режима на функциониране: Вакуум за Отработени газове (A) и пречиствател на въздух с HEPA филтри (B). Двата режима включват използването на два различни мотора и капакът е програмиран така, че да не е възможно да се активират двата режима на работа едновременно, виж също раздел "Управление на приоритета на мотора на ас пиратора на отработени газове (A) и Мотор на Пречиствател (B)" T1: Бутон за избор на скорост 1 - АСПИРАТОР НА ОТРАБОТЕНИ ГАЗОВЕ (A) Натиснете за активиране на скоростта (мощност на аспирация) ниска; Второто натискане изключва аспиратора. T2: Бутон за избор на скорост 2 - АСПИРАТОР НА ОТРАБОТЕНИ ГАЗОВЕ (A) Натиснете за активиране на скоростта (мощност на аспирация) средна; Второто натискане изключва аспиратора. T3: Бутон за избор на скорост 3 и "BOOST” на АСПИРАТОР НА ОТРАБОТЕНИ ГАЗОВЕ (A) Първо натискане за активиране на високата скорост (всмукателна мощност) висока; Второ натискане за превключване на скорост "BOOST" скорост. Индикаторът LED T3 ще започне да пулсира. Когато усилвателят е включен, е възможно да се превключи на първа или втора скорост, като на

желания бутон за скорост T1 или T2. Когато booster (усилвателят) е включен, натиснете отново T3 за да изключите аспираторът. След 5’ booster (усилвателят) се изключва автоматично и третата скорост се активира автоматично. T4: Бутон ON/OFF Светлина Натиснете за да активирате / деактивирате осветлението на TOP. T6 Бутон за избор на ниска скорост ПРЕЧИСТВАТЕЛ (B) Натиснете за кратко, за да активирате Пречиствател на въздух на ниска скорост, Второ продължително натискане (2сек.) активира мотора в режим за време. Индикаторът LED T6 ще започне да пулсира, моторът ще се изключи автоматично след 6

а. За да се спре таймерът по всяко време, натиснете отново T6 Второ натискане на бутона T6 с деактивиран таймер, ще изключи мотора на Пречиствателя. T5 Бутон за избор на интензивна скорост на ПРЕЧИСТВАТЕЛ (B) Натиснете, за да активирате Пречиствателя на въздух за интензивна скорост. Второ натискане на бутона T5 ще изключи мотора на

речиствателя. Забележка: тази скорост винаги е темпоризирана в края на 40мин., скоростта преминава към първата на пречиствателя (тази, която обикновено се активира с бутона T6) и се стартира автоматично неговото 6-часово темпоризиране. Режим "DELAY OFF" на мотора: При продължителното натискане на бутона T1 / T2 / T3 се активира автоматичното изключване на мотора. Моторът ще се из ключи в съответствие със следното

T1 = след 20 минути; T2 = след 15 минути; T3 = след 10 минути; Забележки: Тази функция не може да се програмира за скоростта "BOOST". Когато е активиран режим Отложено изключване DELAY OFF, при натискане на бутона на една произволна скорост, функцията се деактивира.144 Приоритетно управление на мотор на Аспиратор на обработени газове (A) и Мотор на Пречиствател (B): Моторът на Аспиратора за Отработени газове (A) има предимство пред мотора на Пречиствателя на Филтър за въздух HEPA (B). С мотор (A) и (B) в OFF: възможно е да се активира един от двата мотора по всяко време. С активиран Аспиратор за Отработени газове (А): - Ако Аспираторът за Отработени газове (A) работи, натискането на бутоните T6-T5 ще се активира режим "DELAY OFF" на мотора на Аспиратора за Отработени газове (A) и Пречиствателят ще се включи автоматично следвайки режима на работа "DELAY OFF". В този случай LED индикаторът на активната скорост T1 / T2 / T3 ще започне да мига и ще се включи с фиксирана светлина LED индикаторът на избрания бутон T5 или T6. Ако Аспираторът за отработени газове (A) функционира и вече е програмирано активирането да се активира, второ продължително натискане на бутона T6 на ниска скорост автоматично ще включи Пречиствателя в режим с темпоризатор следвайки функционирането на режим отложено изключване Delay OFF. В този случай LED индикаторът на активната скорост T1 / T2/T3 ще за

да мига заедно с LED индикатора на бутона T6. Пречиствател (B) активен: - Ако Пречиствателят (B) функционира, натискането на бутоните T1-T2-T3 незабавно ще се изключи пречиствателят (B) и ще се активира мотора на Аспиратора за отработени газове (A) ИНДИКАТОР задръстване Филтри: Аспираторът предупреждава потребителя на редовни интервали, че филтрите трябва да бъдат почистени/заменени. С бутоните T1 включен +T2 мигащ е необходимо да се замени Филтърът за Ма

С бутоните T1 включен +T3 мигащ е необходимо да се замени Филтърът с Въглен При мигащи бутони T5 +T6 е необходимо да се смени HEPA филтърът Забележка: сигнализацията за запушване на филтрите е видима през първите 10 секунди от включването на аспиратора. РЕСЕТ Аларма запушване Филтри: Само ако се визуализира алармата за за дръстване на

при натискане на бутоните T1+T2 едновременно за около 3 секунди, може да се извърши ресет на алармата за задръстване на филтъра за мазнини. едновременното натискане на бутоните T1+T3 за около 3 секунди ще нулира алармата за запушване на филтъра с

По всяко време, дори когато алармата за за дръстване на филтъра не е визуализирана, едновременното натискане на бутоните T5+T6 за около 3 секунди, може да се извърши ресет на алармата за запушване на Филтъра HEPA. АКТИВИРАЙТЕ / ДЕАКТИВИРАЙТЕ брояча на

При изключен мотор (A) и (B) в OFF, едновременното натискането на бутоните T2+T3 се получава достъп до менюто за у правление на сигнали за запушване на

От това меню: При натискане на бутон T2 се активира / деактивира сигнализацията на Филтъра за Мазнини. Забележка: Филтърът за мазнини АКТИВИРАН, като настройка по подразбиране. При натискане на бутон T3 се активира / деактивира сигнализацията на Филтъра с Въглен. Забележка: Филтърът с въ глен е ДЕАКТИВИРАН като настройка по подразбиране. Второто натискане на бутоните T2+T3 ви позволява да излезете от менюто и да запазите извършените промени.145

За почистването използвайте ЕДИНСТВЕНО кърпа, навлажнена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИБОРИ ЗА ПОЧИСТВАНЕ! Избягвайте препарати, които съдържат абразивни частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ! Филтър за мазнини Фиг. F02 Почиства се веднъж месечно с неутрални препарати. Мие се ръчно или в съдомиялна машина на ниска температура и кратък режим на измиване. При миене на филтъра за мазнини в съдомиялна машина е възможно той да се обезцвети, но това в никакъв случай не намалява способността му на филтриране. Филтър с активен въглен (само за филтрираща

Фиг. F01 Кръгъл филтър с активен въглен Поставете по един филтър от всяка страна, така че да се покрият двете предпазни решетки на работното колело на мотора, след което завъртете по посока на часовниковата

При демонтажа завъртете в посока обратна на часовниковата стрелка. Филтърът с активен въглен се запушва приблизително след дълъг п ериод на използване в зависимост от начина на готвене и от това колко често почиствате филтъра . Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или когато индикаторът за засищане на филтрите показва, че е необходимо. Не се мие нито може да се из ползва повторно. Филтърът HEPA Филтърът HEPA не се мие, нито почиства. Един индикатор сигнализира когато настъпи момента за подмяна на филтъра. ВНИМАНИЕ !!! Филтърът HEPA трябва да се подменя при появата на всяка една сигнализация и във всеки случай поне на всеки 12 месеца. Дълготрайността на филтъра HEPA зависи от характеристиките на средата, в която раб оти ел. уредът. При нормални условия на работа (в домашна обстановка) филтърът има дълготрайност 8-10 месеца, като един електронен механизъм сигнализира кога е необходимо да се извърши поддръжката, в зависимост от действително почистения обем въздух. Честата употреба на филтъра води до по-бързо замърсяване и намаляване на дълготрайността му. Употребата му в мн ого влажна и/или прашна среда води до по-бързо замърсяване и намаляване на ефикасността. Дълготрайността на филтъра HEPA зависи от условията на употреба. Фиг. F03 Подмяна на ел. крушки Аспираторът разполага с осветителна система със СВЕТОДИОДИ. СВЕТОДИОДИТЕ гарантират оптимално осветление, до 10 пъти по-силно от традиционните лампи и позволяват 90% икономия на електроенергия. Системата за осветление не може да бъде заменена от потребителя, в случай на неизправности, свържете се с отдел техническо обслужване.146 RO - Instrucțiuni de montaj și utilizare Urmăriţi îndeaproape instrucţiunile conţinute în acest manual. Producătorul îşi declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului şi derivate dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor conţinute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse şi vaporilor rezultaţi în urma gătirii alimentelor şi este destinată doar utilizării casnice. Hota poate fi din punct de vedere estetic diferită faţă de cea ilustrată în desenele acestui manual, totuşi instrucţiunile de utilizare, întreţinere şi instalare rămân aceleaşi.
