KÄYTTÖOHJE PRF0171196 ELICA

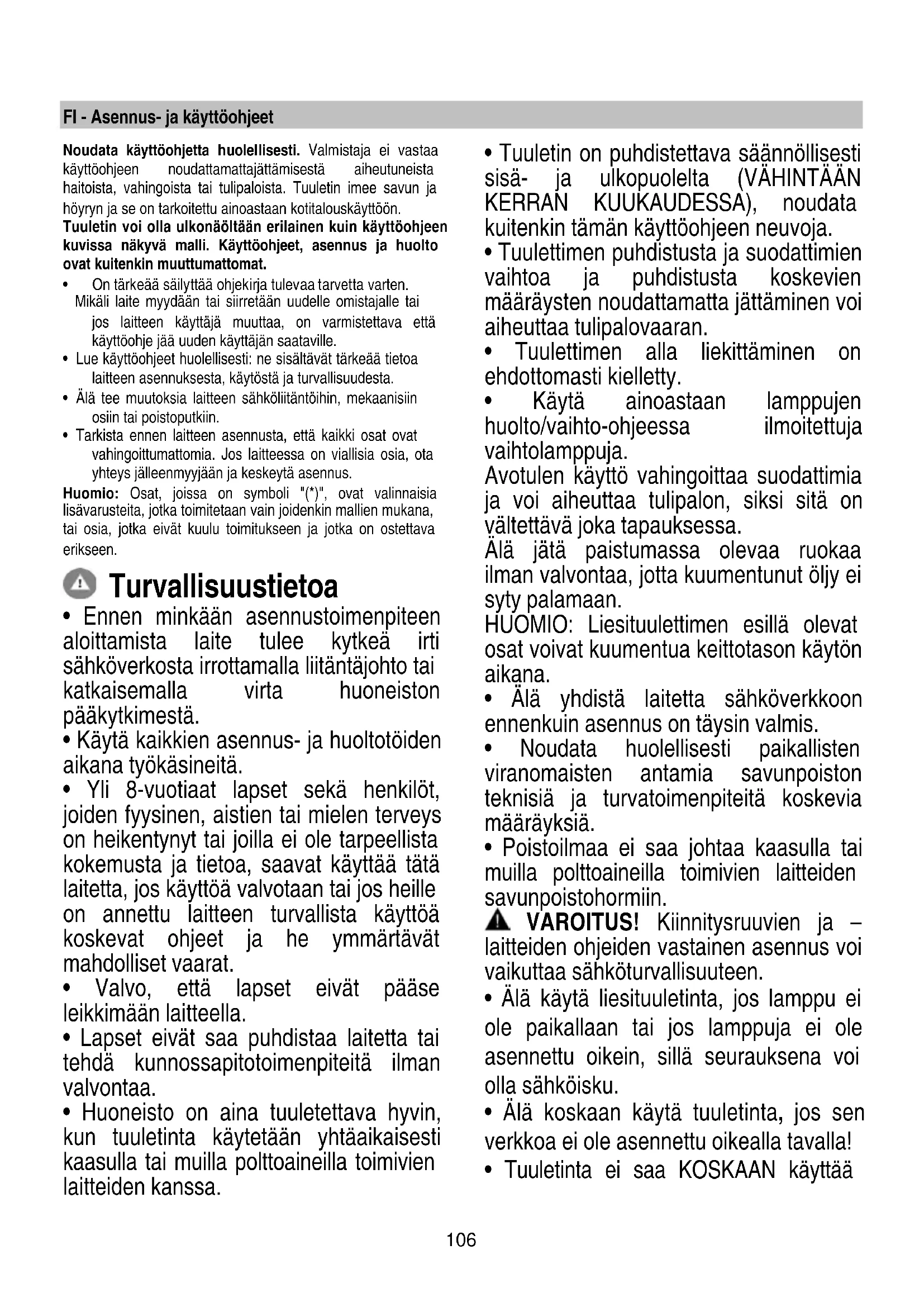

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.

• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.

• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.

• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus. Huomio: Osat, joissa on symboli "(*)", ovat valinnaisia lisävarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on ostettava erikseen. Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.

• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.

• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.

• Valvo, että lapset eivät pääse leikkimään laitteella.

• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.

• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

• Tuulettimen alla liekittäminen on ehdottomasti kielletty.

• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja. Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa. Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin. VAROITUS! Kiinnitysruuvien ja – laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.

• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!

• Tuuletinta ei saa KOSKAAN käyttää107 tukipintana, jollei niin ole erikseen mainittu.

• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.

• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.

• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan. VAROITUS! Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Sähköliitäntä Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti. HUOMIO! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein. Huom! Yhdyskaapelin voi vaihtaa ainoastaan valtuutettu asentaja.

• Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon. Tämä laite on valmistettu EU-direktiivin 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu. Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.108 Käyttö Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön. Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen. Imurimalli Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta. HUOMIO! Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas. HUOMIO! Jos tuulettimessa on hiilisuodattimet, ne on irrotettava. Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa). Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja meluisuuden huomattavan lisäyksen. Kieltäydytään siten kaikesta vastuusta kyseisessä tapauksessa. ! Käytä mahdollisimman lyhyttä putkea. ! Käytä putkea, jossa on mahdollisimman vähän mutkia ( max taivutus: 90°) ! Älä tee suuria muutoksia putkiston alueella. Suodattava malli Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili lisäsuodatinjärjestelmä. Puhdistin Tämä tuote on varustettu lisäksi ilmanpuhdistimella (B), jossa on HEPA-suodattimet. Puhdistin on erillään savuimurista (A). Puhdistimen imemästä ilmasta poistetaan kaikki makroepäpuhtaudet HEPA (High Efficiency Particulate Air) - suodattimella, jonka suodatusluokka on erittäin korkea (F8). Se ottaa talteen kaikki epäpuhtaudet, joiden koko on alle 0,1 mikronia, kuten pölyn, siitepölyn, bakteerit jne. Puhdistettu ilma palautetaan ympäristöön. Asennus Tämän tyyppinen liesituuletin tulee kiinnittää kattoon. Hyvin painava tuote, liesituulettimen siirtäminen ja asennus vaatii ainakin kaksi henkilöä. Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona.

• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne. Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Toiminta Liesituulettimessa on kaksi toimintatilaa: Savuimuri (A) ja ilmanpuhdistin HEPA-suodattimilla (B). Kahdessa tilassa käytetään kahta eri moottoria, ja liesituuletin on ohjelmoitu siten, että kahta toimintatilaa ei voida aktivoida samanaikaisesti, katso ”Savuimurin (A) moottorin ja puhdistimen (B) moottorin ensisijaisuuden hallinta”. T1: 1. nopeuden valintanäppäin -SAVUIMURI (A) Paina ottaaksesi käyttöön matalan nopeuden (imutehon); toinen painallus sammuttaa imurin. T2: 2. nopeuden valintanäppäin SAVUIMURI (A) Paina ottaaksesi käyttöön keskisuuren nopeuden (imutehon): toinen painallus sammuttaa imurin. T3: 3. nopeuden valintanäppäin ja SAVUIMURIN ”BOOST” (A) Ensimmäisellä painalluksella aktivoidaan korkea nopeus (imuteho); toisella painalluksella siirrytään ”BOOST”- nopeuteen: LED-valo T3 alkaa sykkiä. Kun booster on päällä, voit siirtyä ensimmäiseen tai toiseen nopeuteen painamalla haluamaasi nopeuspainiketta T1 tai T2. Kun booster on päällä, paina uudelleen kohtaa T3 liesituulettimen sammuttamiseksi. Booster sammuu automaattisesti 5 minuutin kuluttua, ja kolmas nopeus aktivoituu automaattisesti. T4: Valon ON/OFF-näppäin Paina laittaaksesi tason valaistuksen päälle / ottaaksesi sen pois. T6 Matalan nopeuden valintanäppäin, PUHDISTIN (B) Paina lyhyesti aktivoidaksesi matalan nopeuden ilmanpuhdistimen, Toinen pitkä painallus (2 s) aktivoi moottorin ajastetussa tilassa. LED-valo T6 alkaa vilkkua, ja moottori sammuu automaattisesti 6 tunnin jälkeen. Voit pysäyttää ajastetun tilan milloin tahansa painamalla vielä T6109 Toinen näppäimen T6 painallus ajastin pois päältä sammuttaa puhdistimen moottorin. T5 Tehonopeuden valintanäppäin, PUHDISTIN (B) Paina aktivoidaksesi tehonopeuden ilmanpuhdistimen. Toinen näppäimen T5 painallus sammuttaa puhdistimen moottorin. Huomio: tämä nopeus ajastetaan aina 40 minuutin loppuun: nopeus siirtyy ensiksi puhdistimen ensimmäiseen nopeuteen (joka otetaan tavallisesti käyttöön painamalla T6-näppäintä) ja 6 tunnin ajastus käynnistyy automaattisesti. Moottorin ”DELAY OFF” -tila: Kun näppäintä T1 / T2 / T3 pidetään pitkään painettuna, moottorin automaattinen sammutus aktivoituu. Moottori sammuu seuraavien aikojen mukaan: T1 = 20 minuutin kuluttua; T2 = 15 minuutin kuluttua; T3 = 10 minuutin kuluttua; Huomautukset: Tätä toimintoa ei voida ohjelmoida ”BOOST”- nopeudelle . Kun Delay OFF on päällä, minkä tahansa nopeuden painikkeen painaminen kytkee toiminnon pois päältä. Savuimurin (A) ja moottorin puhdistimen (B) moottorin ensisijaisuuden hallinta: Savuimurin moottori (A) on ensisijainen suhteessa HEPA- suodattimilla varustetun ilmanpuhdistimen moottoriin (B). Kun moottori (A) ja (B) ovat pois päältä: voit aktivoida jommankumman moottorin milloin tahansa. Kun savuimuri (A) on päällä: - Jos savuimuri (A) on toiminnassa, näppäimistä T6-T5 aktivoituu savuimurin (A) moottorin ”DELAY OFF” -tila ja puhdistin aktivoituu automaattisesti ”DELAY OFF” -tilan toiminnan mukaan. Tässä tapauksessa aktivoidun nopeuden LED-valo T1 / T2 / T3 alkaa vilkkua ja valittu LED-valo T5 tai T6 syttyy ja palaa yhtäjaksoisesti Savuimuri (A) on toiminnassa ja puhdistimen aktivointi on jo ohjelmoitu. Toinen näppäimen T6 pitkä painallus matalassa nopeudessa käynnistää automaattisesti puhdistimen ajastetussa tilassa noudattaen ”Delay OFF” -tilan toimintaa. Tässä tapauksessa aktiivisen nopeuden LED-valo T1 / T2 / T3 alkaa vilkkua samanaikaisesti näppäimen T6 LED-valon kanssa. Puhdistin (B) päällä: - Jos puhdistin (B) on toiminnassa, näppäimistä T1-T2-T3 puhdistin (B) sammuu automaattisesti ja savuimurin (A) moottori aktivoituu. Suodatinten kyllästymisen ilmaisin: Liesituuletin kertoo käyttäjälle säännöllisin aikavälein, että suodattimet tulee puhdistaa/vaihtaa. Kun näppäin T1 palaa ja näppäin +T2 vilkkuu, rasvasuodatin on vaihdettava Kun näppäin T1 palaa ja näppäin +T3 vilkkuu, hiilisuodatin on vaihdettava Kun näppäimet T5 + T6 vilkkuvat, HEPA-suodatin on vaihdettava Huomio: suodatinten kyllästymisen merkinanto näkyy ensimmäisten 10 sekunnin kuluessa liesituulettimen päälle laittamisesta. Suodatinten kyllästymisen hälytyksen NOLLAUS: Vain jos suodatinten kyllästymishälytys näkyy: kun näppäimiä T1+T2 pidetään samanaikaisesti painettuina noin 3 sekunnin ajan, voit nollata rasvasuodattimen kyllästymishälytyksen. kun näppäimiä T1+T3 pidetään samanaikaisesti painettuina noin 3 sekunnin ajan, voit nollata hiilisuodattimen kyllästymishälytyksen. Milloin tahansa – myös silloin kun suodatinten kyllästymishälytys ei näy – kun näppäimiä T5+T6 pidetään samanaikaisesti painettuina noin 3 sekunnin ajan, voit nollata HEPA-suodattimen kyllästymishälytyksen. OTA KÄYTTÖÖN / POIS suodatinten laskuri. Kun moottori (A) ja (B) ovat poissa päältä, painettaessa samanaikaisesti näppäimiä T2+T3 päästään suodatinten kyllästymisen merkinantovalikkoon. Tästä valikosta: Painettaessa näppäintä T2 otetaan käyttöön / pois rasvasuodatinten merkinanto. Huomio: Rasvasuodatin on KÄYTÖSSÄ esiasetettuna asetuksena. Painettaessa näppäintä T3 otetaan käyttöön / pois hiilisuodatinten merkinanto. Huomio: Hiilisuodatin on POIS KÄYTÖSTÄ esiasetettuna asetuksena. Kun näppäimiä T2+T3 painetaan uudelleen, voidaan poistua valikosta ja tallentaa tehdyt muutokset.110 Huolto Puhdistus Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA! Rasvasuodatin Kuvat F02 Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla. Hiilisuodatin (ainoastaan suodatinversiossa) Kuvat F01 Pyöreä hiilisuodatin Laita suodattimia yksi molemmille puolille molempien moottorin suojaverkkojen päälle, kierrä sen jälkeen myötäpäivään. Suodattimet irrotetaan kiertämällä vastapäivään. Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein. Sitä EI voi pestä eikä käyttää uudestaan HEPA suodatinta HEPA suodatinta ei voi pestä eikä puhdistaa. Merkkivalo ilmoittaa, kun suodatin on vaihdettava. HUOMIO!! HEPA suodatin on vaihdettava aina kun merkkivalo syttyy ja kuitenkin vähintään 12 kuukauden välein. HEPA suodattimen käyttöikä riippuu puhdistimen käyttöolosuhteista. Normaaliolosuhteissa (asuinhuoneistoissa) suodattimen käyttöikä on noin 8-10 kuukautta. Sähköinen merkkivalo ilmoittaa kun suodatin on huollettava, riippuen puhdistetun ilman määrästä Kun suodatinta käytetään paljon, sen kyllästys tapahtuu nopeammin ja sen käyttöikä lyhenee. Hyvin kostea ja/tai pölyinen ympäristö nopeuttaa suodattimen kyllästystä ja vaikuttaa sen tehokkuuteen. Hepa suodattimen käyttöikä riippuu käyttöedellytyksistä. Kuvat F03 Lamppujen vaihto Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä. LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa. Käyttäjä ei voi vaihtaa valaistusjärjestelmää. Jos siihen tulee toimintahäiriöitä, ota yhteyttä valtuutettuun huoltoon.111 NO - Instrukser for montering og bruk Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk. Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.
