MANUALE UTENTE PRF0171196 ELICA

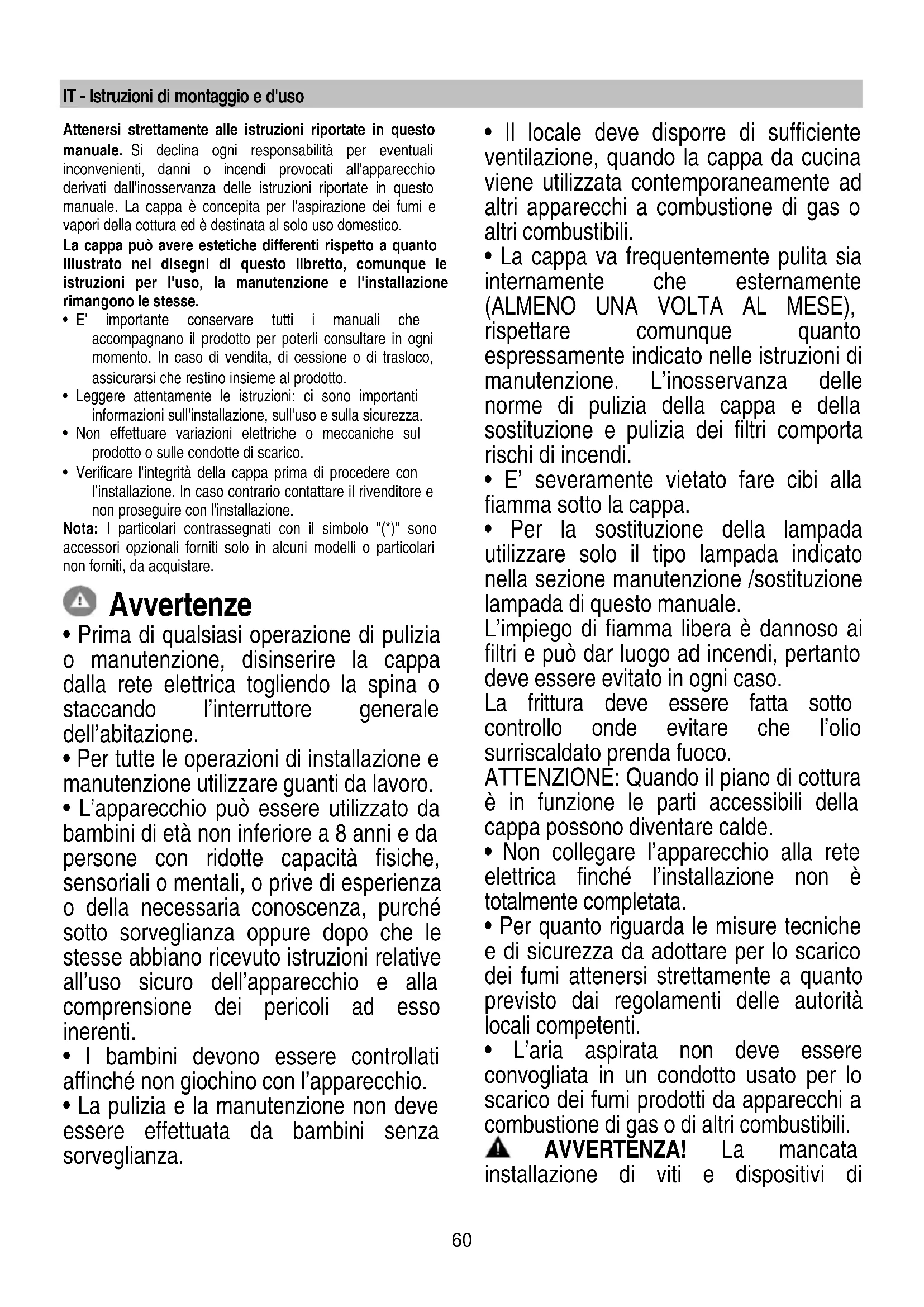

1F0360 IT - Istruzioni di montaggio e d'uso Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.

• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

• Verificare l'integrità della cappa prima di procedere con l’installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione. Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare. Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione.

• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.

• I bambini devono essere controllati affinché non giochino con l’apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

• La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E’ severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

• Non collegare l’apparecchio alla rete elettrica finché l’installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

• L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. AVVERTENZA! La mancata installazione di viti e dispositivi di61 fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

• Mai utilizzare la cappa senza griglia correttamente montata!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.

• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.

• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare. ATTENZIONE! Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente. Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. ATTENZIONE! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato. Installazione

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale. Utilizzazione La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno. Versione aspirante I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia di raccordo. ATTENZIONE! Il tubo di evacuazione non è fornito e va acquistato. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione. ATTENZIONE! Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i. Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perciò ogni responsabilità in merito. ! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto. Versione filtrante L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi. Purificatore Questo prodotto è fornito anche di un Purificatore di Aria (B) con filtri HEPA; questo purificatore è separato dall' aspiratore di fumi (A). L'aria aspirata dal purificatore (B) viene privata di tutte le macro impurità passando attraversando un filtro HEPA (High Efficiency Particulate Air), il quale avendo una classe di filtraggio molto alta (F8), cattura tutte le impurità di dimensione inferiore a 0.1 micron, siano essi polveri, pollini, batteri, Ecc. L'aria depurata verrà rimessa nell’ambiente. Montaggio Questo tipo di cappa deve essere fissata al soffitto. Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone. Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.

• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc) , eventualmente va tolto e conservato. La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

La cappa ha due modalità di funzionamento: Aspiratore Fumi (A) e Purificatore d' Aria con filtri HEPA (B). Le due modalità prevedono l'utilizzo di due motori differenti e la cappa è programmata in modo che non sarà possibile attivare contemporaneamente le due modalità di funzionamento, vedi anche capito "Gestione Priortà motore Aspiratore Fumi(A) e Motore Purificaore(B)" T1: Tasto di selezione velocità 1 -ASPIRATORE FUMI (A) Premere per attivare la velocità (potenza di aspirazione) bassa; Seconda pressione spegne l'aspiratore. T2: Tasto di selezione velocità 2 ASPIRATORE FUMI (A) Premere per attivare la velocità (potenza di aspirazione) media; Seconda pressione spegne l'aspiratore. T3: Tasto di selezione velocità 3 e “BOOST”ASPIRATORE FUMI (A) Prima pressione per attivare la velocità (potenza di aspirazione) alta; Seconda pressione per passare a velocità "BOOST". il LED T3 inizierà a pulsare. Quando il booster è acceso è possibile passare alla prima o alla seconda velocità premendo il pulsante di velocità desiderato T1 o T2,.63 Quando il booster è acceso, premere di nuovo T3 per spegnere la cappa. Dopo 5’ il booster si spegne automaticamente e la terza velocità si attiva automaticamente. T4: Tasto di ON/OFF Luce Premere per attivare / disattivare l'illuminazione sul TOP. T6 Tasto di selezione velocità bassa PURIFICATOTE (B) Premere brevemente per attivare il Purificatore d'aria a bassa velocità, Una seconda pressione prolungata (2sec.) attiva il motore in modalità temporizzata.Il il LED T6 inizierà a pulsare, Il motore si spegnerà automaticamente dopo 6 ore. Per arrestare la modalità temporizzate in qualsiasi momento,premere ancora

Una seconda pressione del tasto T6 con temporizzatore disattivato spegnerà il motore del Purificatore. T5 Tasto di selezione velocità intensiva PURIFICATOTE (B) Premere per attivare il Purificatore d'aria a velocità intensiva. Una seconda pressione del tasto T5 spegnerà il motore del Purificatore. Nota: questa velocità è sempre temporizzata al termine dei 40min, la velocità passa alla prima del purificatore (quella normalmente attivabile con il tasto T6), e parte in automatico la temporizzazione di 6h della stessa. Modalità "DELAY OFF" del motore: Con una pressione prolungata del tasto T1 / T2 / T3 si attiva lo spegnimento automatico motore. Il motore si pegnerà secondo la segunete tempistica: T1 = dopo 20minuti; T2 = dopo 15minuti; T3 = dopo 10minuti; Note: Questa funzione non si può programmare per la velocità "BOOST". Quando Delay OFF è attivo, premendo il pulsante di una qualsiasi velocità, la funzione viene disattivata. Gestione Priortà motore Aspiratore Fumi(A) e Motore Purificaore(B): Il motore dell'Aspiratore Fumi (A) ha la priorità sul motore Purificatore d' Aria con filtri HEPA (B). Con motore (A) e (B) in OFF: è possibile attivare uno dei due motri in qualsiasi momento. Con Aspiratore Fumi (A) attivo: - Se l'Aspiratore Fumi (A) è in funzione, premendo i tasti T6- T5 si attiverà la modalità "DELAY OFF" del motore di Aspiratore Fumi (A).ed il Purificatore si accenderà automaticamente seguendo il funzionamento della modalità "DELAY OFF".in questo caso Il lLED della velocità attiva T1 / T2 / T3 inizierà a lmpeggiare e si accenderà a luce fissa il LED del tasto T5 o T6 selezionato Se l'Aspiratore Fumi (A) è in funzione ed è già stata programmata l'attivazione del purificatore in velocità bassa, una seconda pressione prolungata del tasto T6 accenderà automaticamente il Purificatore in modalità temporizzata seguendo il funzionamento della modalità Delay OFF. In questo caso Il lLED della velocità attiva T1 / T2 / T3 inizierà a lmpeggiare insieme al LED ldel tasto T6. Purificatore (B) attivo: - Se il Purificatore(B) è in funzione, premendo i tasti T1-T2- T3,verrà immediatamente spento il Purificatore (B) e si attiverà il motore dell'Aspiratore Fumi (A) INDICATORE saturazione Filtri: La cappa avvisa ad intervalli regolari l'utente che i filtri devono essere puliti/sostituiti. Con tasti T1 acceso +T2 lampeggiante è necessario sostituire il Filtro Grassi Con tasti T1 acceso +T3 lampeggiante è necessario sostituire il Filtro Carbone Con tasti T5 +T6 lampeggiante è necessario sostituire il Filtro HEPA Nota: la segnalazione di saturazione dei filtri è visibile entro i primi 10 secondi dall’accensione della cappa. RESET Allarme saturazione Filtri: Solo se l'allarme saturazione Filtri è visualizzato : premendo contemporaneamente per circa 3secondi i tasti T1+T2 si potrà fare il reset dell'allarme saturazione Filtro Grassi. premendo contemporaneamente per circa 3secondi i tasti T1+T3 si potrà fare il reset dell'allarme saturazione Filtro Carbone. In ogni momento anche con l'allarme saturazione filtri non visualizzato, premendo contemporaneamente per circa 3secondi i tasti T5+T6 si potrà fare il reset dell'allarme saturazione Filtro HEPA. ABILITARE / DISABILITARE il contatore dei Filtri. Con motore (A) e (B) in OFF, premendo contemporaneamente i tasti T2+T3 si accede al menu di gestione segnalazione saturazione Filtri. Dal questo menù: Premendo il tasto T2 si abilita / disabilita la segnalazione del Filtro Grassi. Nota: Il filtro grasso è ABILITATO come impostazione predefinita. Premendo il tasto T3 si abilita / disabilita la segnalazione del Filtro Carbone. Nota: Il filtro gcarbone è DISABILITATO come impostazione predefinita. Una seconda pressione dei tasti T2+T3 permette di uscire dal menu e salvare i cambiamenti effettuati64 Manutenzione Pulizia Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Filtro antigrasso Fig. F02 Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. F01 Filtro al carbone circolare Applicarne uno per lato a copertura di entrambe le griglie di protezione della girante del motore, dopodiché girare in senso orario. Per lo smontaggio girare in senso antiorario. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato. Filtro HEPA Il filtro HEPA non può essere ne lavato, ne pulito. Un indicazione provvederà ad indicare il momento in cui si dovrà procedere con la sostituzione. ATTENZIONE!!! Il filtro HEPA deve essere sostituito ogni qualvolta nei sia stata data la segnalazione e comunque almeno ogni 12 Mesi. LA durata del filtro HEPA dipende dalle caratteristiche dell’ambiente in cui l’elettrodomestico si trova ad operare. In condizioni normali (ambienti domestici) la durata del filtro è di circa 8-10 mesi, ed un dispositivo elettronico provvede ad indicare il momento in cui è necessario effettuarne la manutenzione in funzione del volume di aria effettivamente depurata. Un uso frequente anticipa la saturazione e ne riduce la durata. Ambienti molto umidi e/o polverosi anticipano la saturazione del filtro e la relativa efficienza. La durata del filtro Hepa dipende dalle condizioni di utilizzo. Fig. F03 Sostituzione Lampade La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica. Il sistema di illuminazione non è sostituibile dall’utente, in caso di malfunzionamenti contattare il servizio assistenza.65 EN - Instruction on mounting and use Closely follow the instructions set out in this manual. All responsibility, for any eventual inconveniences, damages or fires caused by not complying with the instructions in this manual, is declined. This appliance is intended to be used in household and similar application such as: - staff kitchen areas in shop, offices and other working environments; - farm houses; - by clients in hotels, motels and other residential type environments; - bed and breakfast type environments. The hood can look different to that illustrated in the drawings in this booklet. The instructions for use, maintenance and installation, however, remain the same.
