HASZNÁLATI ÚTMUTATÓ PRF0171196 ELICA

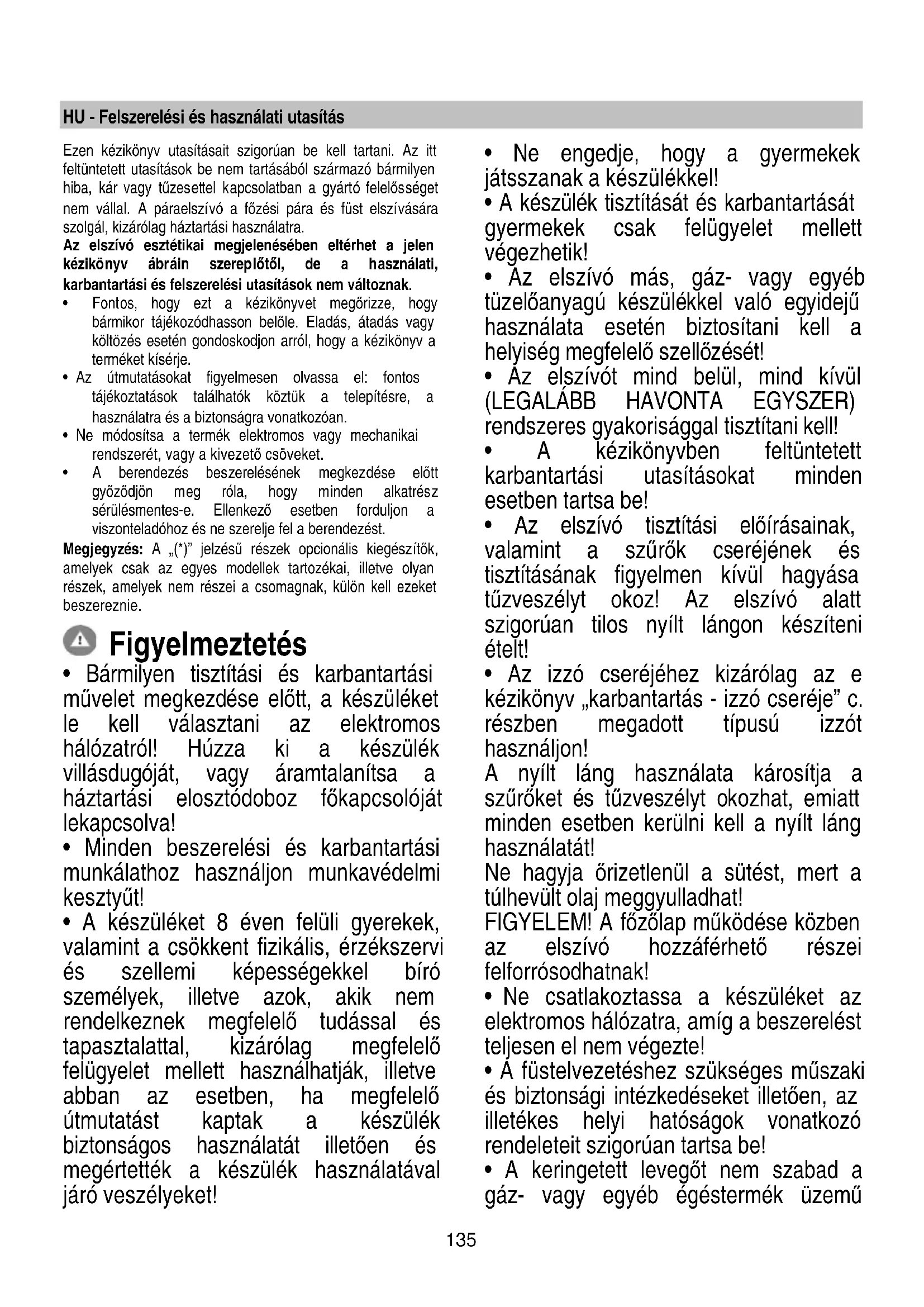

• Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.

• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.

• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

• A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést. Megjegyzés: A „(*)” jelzésű részek opcionális kiegészítők, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell ezeket beszereznie. Figyelmeztetés

• Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!

• Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!

• A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!

• Ne engedje, hogy a gyermekek játsszanak a készülékkel!

• A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!

• Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!

• Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!

• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!

• Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!

• Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon! A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát! Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat! FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!

• A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!

• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű136 készülékek füstjének elvezetéshez használt csőben szállítani! FIGYELEM! A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!

• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!

• Soha ne használja az elszívót felszerelt rostély nélkül!

• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!

• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerezésére!

• A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!

• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől! FIGYELEM! Ne használja programozóval, időzítővel, különálló távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

Villamos bekötés A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően. FIGYELEM! Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e. Figyelem! Figyelem! az összekötő kábel cseréjét csak az engedéllyel rendelkező műszaki szervízszolgálat végezheti!.

• A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén. Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni. A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC - UK SI 2013 No.3113 európai irányelvben (WEEE) foglalt előírásoknak. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna. A terméken vagy a termékhez mellékelt dokumentumokon137 feltüntetett jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni. A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta. A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

• Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni. Használat A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra. Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen. Beszívó A gőzök kivezetése a gyűjtőkarimához rögzített elvezető csövön történik. FIGYELEM! Kivezetőcső nincs a csomagban, külön kell azt megvennie. Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen FIGYELEM! Amennyiben az elszívó szénfilteres, szükséges annak kiemelése. Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz. A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet. Ezért ezzel kapcsolatban felelősséget nem vállalunk. ! Minimális hosszúságú csővezetéket használjon. ! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°). ! Kerülje a cső deformálódását. Szűrőverzió Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása. Légtisztító berendezés Ez a termék egy HEPA-szűrőkkel ellátott légtisztítóval (B) is fel van szerelve; ez a légtisztító különáll a füstelszívótól (A). A légtisztító által beszívott levegőt, miután áthaladt egy HEPA (High Efficiency Particulare Air) szűrőn, megszabadítja minden makroszennyeződéstől. Ez egy nagyon magas szűrési osztályú (F8) szűrő, és minden 0,1 mikronnál kisebb szennyeződést, legyen az por, pollen, baktérium, stb. visszatart. A megtisztított levegő visszakerül a környezetbe. Felszerelés Ezt az elszívó típust a plafonhoz kell rögzíteni. Nagy súlya miatt a készülék mozgatását és üzembe helyezését legalább két vagy több személynek kell végeznie. PMielőtt a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott telepítési helynek megfelelő méretű-e.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni.

• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg. Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.138 Működése A páraelszívónak két üzemmódja van: Füstelszívó (A) és Légtisztító HEPA szűrővel (B). A két üzemmód két különböző motor használatát igényli, és a páraelszívó úgy van programozva, hogy a két üzemmódot nem lehet egyidejűleg aktiválni, lásd még "Füstelvezető (A) és tisztítómotor (B) prioritás kezelése” T1: Sebességválasztó gomb 1 - FÜSTELSZÍVÓ (A) Nyomja meg a gombot az alacsony sebesség (szívóteljesítmény) aktiválásához. T2: Sebességválasztó gomb 2 FÜSTELSZÍVÓ (A) Nyomja meg a gombot a közepes sebesség (szívóteljesítmény) aktiválásához; A második megnyomás után az elszívó kikapcsol. T3: Sebességválasztó gomb 3 és „BOOST” FÜSTELSZÍVÓ (A) Az első lenyomás aktiválja a nagy sebességet (szívóteljesítményt); A második sebesség a „BOOST” sebességre történő átállást. A LED T3 pulzálni kezd. Amikor a booster (intenzív) fokozat be van kapcsolva, át lehet állni az első vagy a második sebességre a kívánt sebesség gomb T1 vagy T2 megnyomásával,. Amikor a booster (intenzív) fokozat be van kapcsolva, a páraelszívó lekapcsolásához ismét nyomja meg a T3 gombot. 5 perc után a booster (intenzív) fokozat automatikusan lekapcsol és automatikusan bekapcsol a harmadik sebességfokozat. T4: Fény BE/KI gomb Nyomja meg a TOP világításának be- / kikapcsolásához. T6 LÉGTISZTÍTÓ (B) alacsony sebesség választó gomb Röviden nyomja meg a gombot az alacsony sebességű Légtisztító aktiválásához, A második tartós megnyomás (2 mp) a motort időzített üzemmódban aktiválja. A LED T6 pulzálni kezd, a motor 6 óra elteltével automatikusan kikapcsol. Az időzített üzemmód bármelyik pillanatban való leállítása érdekében ismét nyomja meg a T6 gombot A T6 gomb második megnyomása inaktivált időzítő mellett, kikapcsolja a Légtisztító motorját. T5 Intenzív sebesség választó gomb LÉGTISZTÍTÓ (B) Nyomja meg a gombot, hogy a Légtisztítót intenzív sebességen aktiválja. A T5 gomb második megnyomása után a Légtisztító motorja kikapcsol. Megj.: ez a sebesség mindig a 40 perc végére van időzítve, a sebesség átáll a tisztító első sebességére (amelyik általában a T6 gombbal aktiválható), és automatikusan elindul a tisztító 6 órás időzítője. A motor „DELAY OFF” módja: A T1 / T2 / T3 gomb hosszú ideig történő megnyomása aktiválja a motor automatikus leállítását. A motor az alábbi ütemezés szerint kapcsol ki: T1 = 20 perc elteltével; T2 = 15 perc elteltével; T3 = 10 perc elteltével; Megjegyzések: Ezt a funkciót nem lehet a „BOOST” sebesség esetében beprogramozni. Amikor a Delay OFF aktív, ha bármelyik sebesség-gombot megnyomja, a funkció kikapcsol. Füstelszívó (A) és Légtisztító (B) motor prioritásának kezelése: A Füstelszívó motor (A) elsőbbséget élvez a HEPA szűrőkkel ellátott Légtisztító motorral (B) szemben. Ha az (A) és (B) motorok KI vannak kapcsolva: bármikor aktiválni lehet az egyik motort. Ha a Füstelszívó (A) aktív: Ha a Füstelszívó (A) működik, a T6-T5 gombok megnyomásával a füstelszívó motor (A) „KÉSLELTETÉS KI” üzemmódja aktiválódik, és a Légtisztító a "KÉSLELTETÉS KI” üzemmódot követően automatikusan bekapcsol. Ebben az esetben az aktív sebesség T1/T2/T3 LED-je villogni kezd, és a kiválasztott T5 vagy T6 gomb LED-je világítani kezd Ha a füstelszívó (A) működik, a légtisztító aktiválása már be van programozva, a T6 gomb második hosszan tartó megnyomása alacsony fordulatszámon automatikusan bekapcsolja a légtisztítót időzített üzemmódban a Késleltetés KI üzemmódot követően. Ebben az esetben a T1 / T2 / T3 aktív sebesség LED a T6 gomb LED-ével együtt villogni kezd. Aktív Légtisztító (B): - Ha a Légtisztító (B) működik, a T1-T2-T3 gombok megnyomásával azonnal kikapcsol a Légtisztító (B) és a Füstelszívó motorja (B) bekapcsol A szűrők eltömődésének JELZŐJE: A páraelszívó rendszeres időközönként figyelmezteti a felhasználót, hogy a szűrőket meg kell tisztítani/ki kell cserélni. Ha a T1 világít +T2 villog, akkor ki kell cserélnie a zsírszűrőt Ha a T1 világít+T3 villog, ki kell cserélni a szénszűrőt Ha a T5 +T6 villognak, ki kell cserélni a HEPA szűrőt Megjegyzés: a szűrők eltömődését jelző figyelmeztetés a páraelszívó bekapcsolásától számított 10 másodpercig látható. A szűrők telítettségére figyelmeztetés ALAPHELYZETBE ÁLLÍTÁSA: Csak akkor, ha a telítettség szűrő riasztás megjelenik: ha 3 másodpercig egyidejűleg lenyomva tartja a T1+T2 gombokat, nullázni lehet a zsírszűrő telítettség riasztást. ha 3 másodpercig lenyomva tartja a T1+T3 gombokat, nullázni lehet a szénszűrő telítettség riasztást. Bármikor, még akkor is, ha a szűrő telítettségi riasztás nem jelenik meg, a HEPA-szűrő te lítettségi riasztás visszaállítható a T5+T6 billentyűk egyidejű, kb. 3 másodpercig tartó lenyomásával.139 A szűrők számlálóinak BEKAPCSOLÁSA / KIKAPCSOLÁSA. Ha az (A) és (B) motorok KI vannak kapcsolva, a T2+T3 gombok egyidejű megnyomásával be lehet lépni a szűrők telítettségét jelző kezelő menübe. Ebben a menüben: A T2 gomb megnyomásával bekapcsolja / kikapcsolja a zsírszűrő jelzéseit. Megjegyzés: A zsírszűrő az alapértelmezett beállítás. A T3 gomb megnyomásával bekapcsolja / kikapcsolja a szénszűrő jelzéseit. Megjegyzés: A szénszűrő NEM az alapértelmezett beállítás. A T2+T3 gombok második alkalommal történ megnyomása lehetővé teszi a menüből való kilépést és a változtatások mentését. Karbantartás Tisztítás A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT! Zsírszűrő filter ábra F02 Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni. Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán. Szénfilter (csak keringtetett változat esetén) ábra F01 Köralakú szénfilter A motorforgató védőrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyező irányban. Szétszereléshez forgassa az óramutató járásával ellentétes irányban. A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként. NEM lehet kimosni vagy regenerálni HEPA szűrő A HEPA szűrő nem mosható, sem tisztítható. A szűrő cseréjének szükségessé válásáról egy kijelző értesít. FIGYELEM!!! A HEPA filter minden csere esedékességi kijezéskor cserélendő, de legalább minden 12 hónapban. A HEPA filter élettartama a háztartási gép alkalmazási környezetétől függ. Normál feltételek mellett (háztartási környezet) a filter élettartama cca 8-10 hónap, s a szűrő karbantartásának szükségessé válását elektronikus kijelző jelzi, a ténylegesen megtisztított levegő mennyiségének függvényében . A gyakori használat a szűrő korai telítődését okozza, egyúttal csökkenti annak élettarttamát. Nagyon nedves és/vagy poros környezet szintén a szűrő korai telítődését és a hatékonyságának csökkenését okozza. A Hepa filter élettartama a felhasználási környezettől függ. ábra F03 Égőcsere Az elszívó LED technológiára épülő világítási rendszerrel van felszerelve. A LEDEK optimális megvilágítást biztosítanak, a hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé. A világítási rendszer cseréjét nem végezheti a felhasználó, működési rendellenesség esetén lépjen kapcsolatba a műszaki szervizszolgálattal.140 BG - Инструкции за монтаж и употреба Придържайте се стриктно към тук посочените инструкции. Фирмата не носи отговорност за евентуални неизправности, повреди или възпламеняване на уреда, възникнали в резултат на неспазване на инструкциите в настоящото упътване. Аспираторът е проектиран за аспириране на дима и парата, които се отделят при готвене, и е предназначен само за битова употреба. Аспираторът мо же да се различава външно от чертежите поместени в настоящото упътване, но независимо от това инструкциите за употреба, поддръжката и инсталирането са абсолютно същите.
