GEBRUIKSAANWIJZING PRF0171196 ELICA

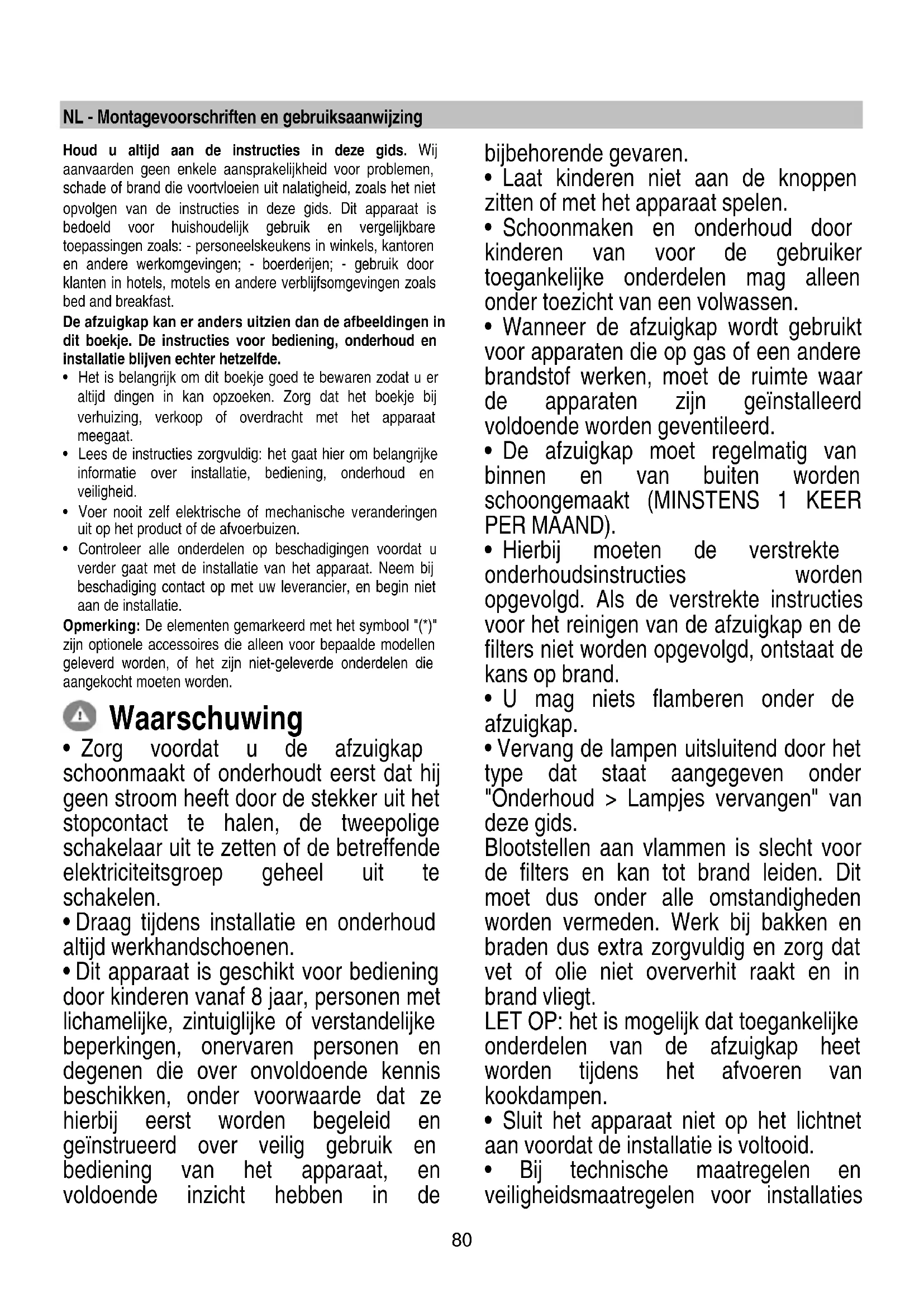

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.

• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.

• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.

• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie. Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen voor bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden. Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.

• Draag tijdens installatie en onderhoud altijd werkhandschoenen.

• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gevaren.

• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.

• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassen.

• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand.

• U mag niets flamberen onder de afzuigkap.

• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids. Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt. LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.

• Bij technische maatregelen en veiligheidsmaatregelen voor installaties81 die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig wordt gevolgd.

• De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken. WAARSCHUWING! Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.

• Zorg dat de lamp op de juiste manier is geplaatst omdat anders de kans ontstaat op elektrische schokken, zelfs als de kap niet wordt gebruikt.

• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.

• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.

• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.

• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.

• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties. WAARSCHUWING! Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld. Elektrische aansluiting De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet. WAARSCHUWING! Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren. Attentie! de verbindingskabel moet door een erkende assistentiedienst worden vervangen.

• De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65 cm, in geval van een gas- of gemengd fornuis. Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt. Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu. Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld.Het product dient te worden afgegeven bij een officieel82 innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving. Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking. Toestel ontworpen, getest en gefabriceerd volgens:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie. Het gebruik De afzuigkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik. Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie. Extractie-vorm Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

LET OP! De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluitring.

LET OP! Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd. Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis. Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie. Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort mogelijk.

• Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°).

• Vermijd grote variaties in de doorsnede van de afvoerbuis. Filtratie-vorm De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte. Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd. Luchtzuiveraar Dit product wordt ook geleverd met een luchtzuiveraar (B) met HEPA-filters; deze zuiveraar is gescheiden van de afzuigfunctie (A). De door de zuiveraar aangezogen lucht wordt gezuiverd van alle macro-onzuiverheden voor middel van een HEPA-filter (High Efficiency Particulate Air), die met zijn uiterst hoge filterklasse (F8) alle onzuiverheden met een afmeting kleiner dan 0,1 micron opvangt, of het nu stof, pollen, bacteriën, enz. betreft. De gezuiverde lucht wordt weer teruggeleid naar de omgeving. Montage Dit type afzuigkap dient aan het plafond te worden bevestigd. Aangezien dit apparaat zwaar is, dient het door minstens twee of meer personen verplaatst en geïnstalleerd te worden. Voordat u met de installatie begint:

• Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installatiegebied.

• Verwijder de mogelijk meegeleverde koolfilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Koolfilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de filtratie- vorm moet worden gebruikt.

• Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten (bijv. verpakte schroeven (*), garantiebewijs (*) etc.) en verwijder deze zo nodig. Bewaren a.u.b. Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installatiemonteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het gewicht van de afzuigkap te kunnen houden. Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen opbouwmontage.83 Werking De afzuigkap heeft twee bedrijfsmodi: Afzuigfunctie (A) en Luchtzuiveraar met HEPA-filters (B). De twee modi voorzien het gebruik van twee verschillende motoren en de afzuigkap is zo geprogrammeerd dat het niet mogelijk is de twee bedrijfsmodi tegelijkertijd te activeren; zie ook hoofdstuk “Beheer prioriteit motor afzuigkap (A) en motor luchtzuiveraar (B)” T1: Keuzetoets snelheid 1 - AFZUIGFUNCTIE (A) Druk op de toets om de lage snelheid (afzuigvermogen) te selecteren. Een tweede druk schakelt de afzuigfunctie uit. T2: Keuzetoets snelheid 2 AFZUIGFUNCTIE (A) Druk op de toets om de gemiddelde snelheid (afzuigvermogen) te selecteren. Een tweede druk schakelt de afzuigfunctie uit. T3: Keuzetoets snelheid 3 en “BOOST” AFZUIGFUNCTIE (A) De eerste druk om de hoge snelheid (afzuigvermogen) te activeren. De tweede druk om over te gaan naar de snelheid “BOOST”, De led T3 begint te knipperen. Bij actieve booster is het mogelijk om over te gaan naar de eerste of tweede snelheid door te drukken op de toets van de gewenste snelheid T1 of T2,. Druk bij actieve booster nogmaals op T3 om de afzuigkap uit te schakelen. Na 5’ wordt de booster automatisch uitgeschakeld en wordt de derde snelheid geactiveerd. T4: Toets ON/OFF verlichting Druk op de toets om de verlichting op de TOP in/uit te schakelen. T6 Keuzetoets lage snelheid LUCHTZUIVERAAR (B) Druk kort op de toets om de luchtzuiveraar bij lage snelheid in te schakelen. Een tweede lange druk (2 seconden) op de toets activeert de motor in de getimede modus. De led T6 begint te knipperen. De motor wordt na 6 uur automatisch uitgeschakeld. Om de getimede modus op elk gewenst moment uit te schakelen, moet nogmaals op T6 gedrukt worden Als de toets T6 bij uitgeschakelde timer nogmaals wordt ingedrukt, wordt de motor van de luchtzuiveraar uitgeschakeld. T5 Keuzetoets intensieve snelheid LUCHTZUIVERAAR (B) Druk op de toets om de luchtzuiveraar bij intensieve snelheid in te schakelen. Een tweede druk op de toets T5 zal de motor van de luchtzuiveraar uitschakelen. Opmerking: deze snelheid wordt altijd getimed: bij het verstrijken van 40 minuten wordt overgegaan naar de eerste snelheid van de luchtzuiveraar (die normaal gesproken geactiveerd wordt met de toets T6) en wordt automatisch de timer van 6 uur van deze snelheid geactiveerd. Modus “DELAY OFF” van de motor: Met een lange druk op de toets T1 / T2 / T3 wordt de automatische uitschakeling van de motor geactiveerd. De motor wordt volgens het volgende schema uitgeschakeld: T1 = na 20 minuten; T2 = na 15 minuten; T3 = na 10 minuten; Opmerkingen: Deze functie kan niet geprogrammeerd worden voor de snelheid “BOOST”. Druk, bij actieve modus Delay OFF, op de toets van een willekeurige snelheid om de functie uit te schakelen. Beheer prioriteit motor afzuigfunctie (A) en motor luchtzuiveraar (B): De motor van de afzuigfunctie (A) heeft voorrang op de motor van de luchtzuiveraar met HEPA-filters (B). Bij motoren (A) en (B) op OFF: een van de twee motoren kan op elk gewenst moment geactiveerd worden. Bij actieve afzuigfunctie (A): - Als de afzuigfunctie (A) actief is en er wordt gedrukt op de toetsen T6-T5, wordt de modus “DELAY OFF” van de motor van de afzuigfunctie (A) geactiveerd en wordt de luchtzuiveraar automatisch ingeschakeld volgens de werking van de modus “DELAY OFF”. In dit geval zal de led van de actieve snelheid T1 / T2 / T3 beginnen te knipperen en zal de led van de geselecteerde toets T5 of T6 continu branden Als de afzuigfunctie (A) actief is en de inschakeling van de luchtzuiveraar reeds geprogrammeerd is, zal een tweede lange druk op de toets T6 lage snelheid de luchtzuiveraar automatisch in de getimede modus inschakelen, volgens de werking van de modus “DELAY OFF”. In dit geval begint de led van de actieve snelheid T1 / T2 / T3 te knipperen, samen met de led van de toets T6. Actieve luchtzuiveraar (B): - Als de luchtzuiveraar (B) functioneert en er wordt gedrukt op de toetsen T1-T2-T3. wordt de luchtzuiveraar (B) onmiddellijk uitgeschakeld en wordt de motor van de afzuigfunctie (A) ingeschakeld INDICATOR verzadiging filters: De afzuigkap waarschuwt de gebruiker met regelmatige intervallen dat de filters gereinigd/vervangen moeten worden. Als de toets T1 brandt en de toets +T2 knippert, moet het vetfilter vervangen worden Als de toets T1 brandt en de toets +T3 knippert, moet het koolstoffilter vervangen worden Als de toetsen T5 +T6 knipperen, moet het HEPA-filter vervangen worden Opmerking: de signalering voor de verzadiging van de filters is zichtbaar gedurende de eerste 10 seconden na de inschakeling van de afzuigkap. RESET Alarm verzadiging filters: Alleen als het alarm verzadiging filters wordt weergegeven:84 door de toetsen T1+T2 ongeveer 3 seconden lang ingedrukt te houden, kan het alarm verzadiging vetfilter gereset worden. door de toetsen T1+T3 ongeveer 3 seconden lang ingedrukt te houden, kan het alarm verzadiging koolstoffilter gereset worden. Door op een willekeurig moment, ook als het alarm verzadiging filters niet wordt weergegeven, de toetsen T5+T6 ongeveer 3 seconden lang gelijktijdig ingedrukt te houden, kan het alarm verzadiging HEPA-filter gereset worden. ACTIVERING / DEACTIVERING urenteller van de filters. Door bij motor (A) en (B) op OFF de toetsen T2+T3 gelijktijdig in te drukken, wordt het menu voor het beheer van de alarmen verzadiging filters geopend. In dit menu: Door te drukken op de toets T2 wordt de signalering voor het vetfilter geactiveerd / gedeactiveerd. Opmerking: De signalering voor het vetfilter is standaard ingesteld op GEACTIVEERD. Door te drukken op de toets T3 wordt de signalering voor het koolstoffilter geactiveerd / gedeactiveerd. Opmerking: De signalering voor het koolstoffilter is standaard ingesteld op GEDEACTIVEERD. Met een tweede druk op de toetsen T2+T3 wordt het menu afgesloten en worden de aangebrachte wijzigingen opgeslagen. Onderhoud Schoonmaak ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET

REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE

VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL! Vetfilter afb. F02 Het vetfilter moet iedere maand worden gereinigd met een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft echter geen invloed op de filterwerking. Koolstoffilter (alleen voor filterend apparaat) afb. F01 Rond koolstoffilter Plaats aan allebei de kanten van de aanzuigmotor een koolstoffilter over de beschermroosters en draai ze met de klok mee vast. Om de filters te demonteren, draait u ze tegen de klok in. Wanneer het koolfilter enige tijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel wordt bereid en hoe vaak het vetfilter wordt schoongemaakt. De cartridge moet in ieder geval na vier maanden gebruik worden vervangen. Het koolfilter mag NIET worden gewassen of geregenereerd. HEPA Filter Het HEPA filter kan noch gewassen noch gereinigd worden. Een indicatie zal aangeven wanneer het filter vervangen moet worden. ATTENTIE !!! Het HEPA filter moet telkens vervangen worden zodra de signalering wordt weergegeven en in ieder geval tenminste om de 12 Maanden. De levensduur van het HEPA filter is afhankelijk van de eigenschappen van de omgeving waar het toestel moet werken. In gewone omstandigheden (huishoudelijke omgeving) duurt het filter ongeveer 8-10 maanden, en een elektronische inrichting geeft aan wanneer de onderhoudsingrepen uitgevoerd moeten worden, naargelang de gezuiverde luchthoeveelheid . Een regelmatig gebruik zorgt voor een vroegtijdige verzadiging en een kortere levensduur. Een zeer vochtige en/of stoffige omgeving zorgt voor een vroegtijdige verzadiging van het filter en vermindert de doeltreffendheid. De levensduur van het HEPA filter is afhankelijk van de gebruiksomstandigheden. afb. F03 Vervanging lampjes De verlichting van de afzuigkap maakt gebruik van LED- technologie. Dankzij de LEDS bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90%. Het verlichtingssysteem kan niet door de gebruiker vervangen worden: neem in geval van storingen contact op met de servicedienst.85 ES - Montaje y modo de empleo Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico. La campana puede ser diferente con respecto a los dibujos de este manual, aunque las instrucciones para su uso, la manutención y la instalación son las mismas.
