BRUKSANVISNING PRF0171196 ELICA

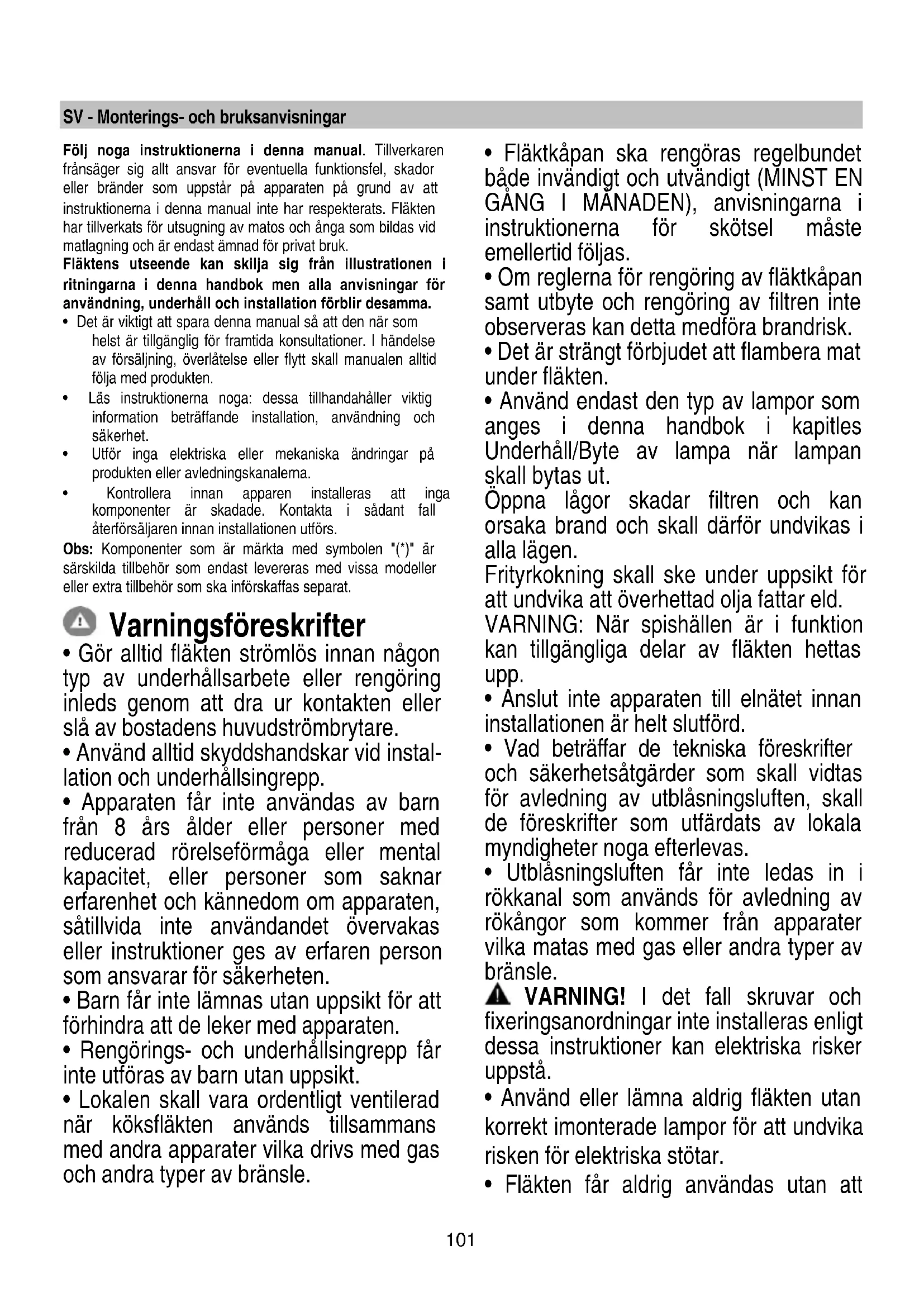

Το σύστημα φωτισμού δεν μπορεί να αντικατασταθεί από τον χρήστη, σε περίπτωση δυσλειτουργίας επικοινωνήστε με την υπηρεσία υποστήριξης.101 SV - Monterings- och bruksanvisningar Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk. Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.

• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.

• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.

• Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs. Obs: Komponenter som är märkta med symbolen "(*)" är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat. Varningsföreskrifter

• Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

• Använd alltid skyddshandskar vid instal- lation och underhållsingrepp.

• Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

• Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

• Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

• Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

• Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

• Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

• Det är strängt förbjudet att flambera mat under fläkten.

• Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.

• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

• Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

• Fläkten får aldrig användas utan att102 gallret är korrekt monterat!

• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.

• Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal. VARNING! Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Elektrisk anslutning Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna. VARNING! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad. Varning! Byte av anslutningskabeln skall utföras av auktoriserad servicetekniker.

• Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras. Denna produkt är märkt enligt EG-direktiv 2012/19/EC - UK SI 2013 No.3113 beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Apparat utformad, testad och tillverkad i enlighet med:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.103 Användning Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk. Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation. Frånluftsversion Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

VARNING! Avledningsröret medlevereras inte och skall införskaffas separat. Avledningsröret skall ha samma diameter som anslutningsflänsen. VARNING! I det fall fläkten är försedd med kolfilter skall dessa tas ur. Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen). I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån. Vi avsäger oss därför allt ansvar gällande denna typ av problem. ! Använd ett så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°). ! Undvik stora skillnader i rörets tvärsnittsarea. Filtrerande version Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem. Renare Denna produkt har även en luftrenare (B) med HEPA-filter; denna renare är avskild från rökutsugaren (A). Luften som sugs in av renaren befrias från alla stora orenheter genom att passera genom ett HEPA-filter (högeffektivt partikelfilter för luft), vilket har en mycket hög filtreringsklass (F8) och fångar in alla orenheter av dimensioner under 0,1 mikron, antingen det gäller damm, pollen eller bakterier etc. Luften som renats återinförs i miljön. Montering Denna typ av fläkt skall fixeras i taket. Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer. Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.

• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar. Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Funktion Fläkten har två funktionslägen: Rökutsugare (A) och Luftrenare med HEPA-filter (B). De två lägena förutser användning av två olika motorer och fläkten är programmerad för att samtidigt kunna aktivera båda funktionslägena, se även kapitel "Prioritering av motor för rökutsugare (A) och motor för luftrenare (B)" T1: Knapp för val av hastighet 1 -RÖKUTSUGARE (A) Tryck för att aktivera den låga hastigheten (sugeffekt); Ett tryck till stänger av sugaren. T2: Knapp för val av hastighet 2 RÖKUTSUGARE (A) Tryck för att aktivera medel hastighet (sugeffekt) ; Ett tryck till stänger av sugaren. T3: Knapp för val av hastighet 3 och “BOOST” RÖKUTSUGARE (A) Det första trycket för att aktivera hög hastighet (sugeffekt); Ett tryck till för att gå över till hastighet "BOOST". Lysdiod T3 börjar pulsera. När boostern är på går det att gå över till första eller andra hastigheten genom att trycka på knappen för önskad hastighet T1 eller T2. När booster-funktionen (förstärkaren) är påslagen, tryck in T3 igen för att stänga av fläkten. Efter 5’ stängs booster-funktionen (förstärkaren) av automatiskt och den tredje hastigheten aktiveras automatiskt. T4: Knapp för Ljus PÅ/AV Tryck för att aktivera/inaktivera belysningen på TOP.104 T6 Knapp för val av låg hastighet för RENARE (B) Tryck kort för att aktivera Luftrenaren med låg hastighet, Ett andra längre tryck (2 sek.) aktiverar motorn i tidsinställt läge.Lysdiod T6 börjar pulsera, motorn släcks automatiskt efter sex timmar. För att stoppa det tidsinställda läget när som helst, tryck igen på T6 Ett andra tryck på knappen T6 med timern inaktiverad stänger av motorn till Renaren.

T5 Knapp för val av intensiv hastighet för RENARE (B) Tryck för att aktivera Luftrenare med intensiv hastighet. Ett andra tryck på knappen T5 stänger av luftrenarens motor. Obs: denna hastighet är alltid tidsinställd efter 40 min, hastigheten går över till luftrenarens första (den som normalt kan aktiveras med knapp T6), och startar i automatiskt läge dennas tidsinställning på sex timmar. Läge "DELAY OFF" för motorn: Med ett längre tryck på knappen T1/T2/T3 aktiveras motorns automatiska avstängning. Motorn kommer att stängas av enligt följande tider: T1 = efter 20 minuter; T2 = efter 15 minuter; T3 = efter 10 minuter; Anmärkningar: Denna funktionen kan inte programmeras för "BOOST” hastigheten. När Delay OFF är aktiverad, inaktiveras funktionen genom att trycka in knappen vid vilken hastighet som helst. Prioriteringen av motorn för Rökutsugare (A) och motorn för Luftrenare (B): Motorn för Rökutsugaren (A) har prioritet över motorn för Luftrenaren med HEPA-filter (B). Med motor (A) och (B) på OFF: det går att aktivera en av de båda motorerna när som helst. Med Rökutsugare (A) aktiv: - Om Rökutsugaren (A) är i funktion, och knapparna T6-T5 trycks in, aktiveras läget "DELAY OFF" för rökutsugarens motor (A) och Luftrenaren slås automatiskt på genom att funktionen följs för läget "DELAY OFF".i detta fall börjar LYSDIODEN för aktiv hastighet på T1/T2/T3 att blinka och lysdioden för vald knapp T5 eller T6 tänds med fast ljus Om Rökutsugaren (A) är i funktion och aktiveringen av luftrenaren redan programmerats, innebär ett andra längre tryck på knappen T6 i låg hastighet, att luftrenaren slås på automatiskt i tidsinställt läge och genom att följa funktion för läget Delay OFF. I detta fall börjar lysdioden för den aktiva hastigheten T1/T2/T3 att blinka tillsammans med lysdioden för knapp T6. Med luftrenare (B) aktiv: - Om luftrenaren (B) är i funktion och knapparna T1-T2-T3 trycks in, aktiveras stängs omedelbart luftrenare (B) av och motorn för rökutsugaren (A) aktiveras INDIKATOR mättade Filter: Fläkten meddelar användaren med jämna mellanrum att filtren måste rengöras/bytas ut. Med knapp T1 tänd +T2 blinkande är det nödvändigt att byta ut Fettfiltret Med knapp T1 tänd +T3 blinkande måste kolfiltret bytas ut Med knapp T5 +T6 blinkande måste HEPA-filtret bytas ut Obs: meddelandet för mättade filter är synligt inom de första 10 sekunderna efter påslagning av fläkten. RESET Larm mättade Filter: Endast om larmet för mättnad av filter visas: och genom att samtidigt trycka i cirka tre sekunder på knappar T1+T2 går det att återställa larmet för mättnad av fettfilter; genom att samtidigt trycka i cirka tre sekunder på knappar T1+T3 går det att återställa larmet för mättnad av kolfilter. När som helst går det, även om larmet för filtermättnad inte visas, att genom att samtidigt trycka i cirka tre sekunder på knappar T5+T6 att återställa larmet för mättnad av HEPA- filter. AKTIVERA/INAKTIVERA Filtrens räknare. Med motor (A) e (B) på OFF, och genom att samtidigt trycka på knappar T2+T3 kommer du till menyn för hantering av signaler för filtermättnad. Från denna menyn: Genom att trycka in T2 aktiveras / inaktiveras meddelandet för Fettfiltret. Obs: Fettfiltret är AKTIVERAT som förhandsinställning. Genom att trycka in knappen T3 aktiveras / inaktiveras meddelandet för Kolfiltret. Obs: Kolfiltret är INAKTIVERAT enligt förhandsinställning. Med ett andra tryck på knappar T2+T3 kan du gå ut ur menyn och spara utförda ändringar.105 Underhåll Rengöring Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen! Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL! Fettfilter Fig. F02 Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga. Kolfilter (gäller endast filterversionen) Fig. F01 Runda Kolfilter Applicera ett filter på varje sida för att täcka motorfläkthjulets båda skyddsgaller och vrid dem därefter medurs. Vid nedmontering vrider man filtret moturs. Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad. Filtret kan INTE rengöras eller återanvändas. HEPA-Filtret HEPA-filtret kan varken diskas eller rengöras. En signal indikerar när filtret kräver ett byte. VARNING!!! HEPA-filtret skall bytas ut så snart signalen aktiveras och under alla händelser minst 12 månader. HEPA-filtrets livslängd beror på miljöförhållandena i lokalen där köksapparaten fungerar. Under normala förhållanden (hemmiljöer) är filtrets livslängd cirka 8-10 månader, och en elektronisk anordning indikerar när ett underhåll är nödvändigt, med utgångspunkt från den mängd luft som apparaten renat . Om apparaten används ofta mättas filtret tidigare och livslängden minskar. Mycket fuktiga och/eller dammiga lokaler bidrar till att filtret mättas tidigare och effektiviteten försämras. Hepa-filtrets livslängd beror på funktionsförhållandena. Fig. F03 Byte av Lampor Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi. Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%. Belysningssystemet kan inte bytas ut av användaren, kontakta kundtjänst vid felfunktion.106 FI - Asennus- ja käyttöohjeet Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön. Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.
