NAVODILA ZA UPORABO PRF0171196 ELICA

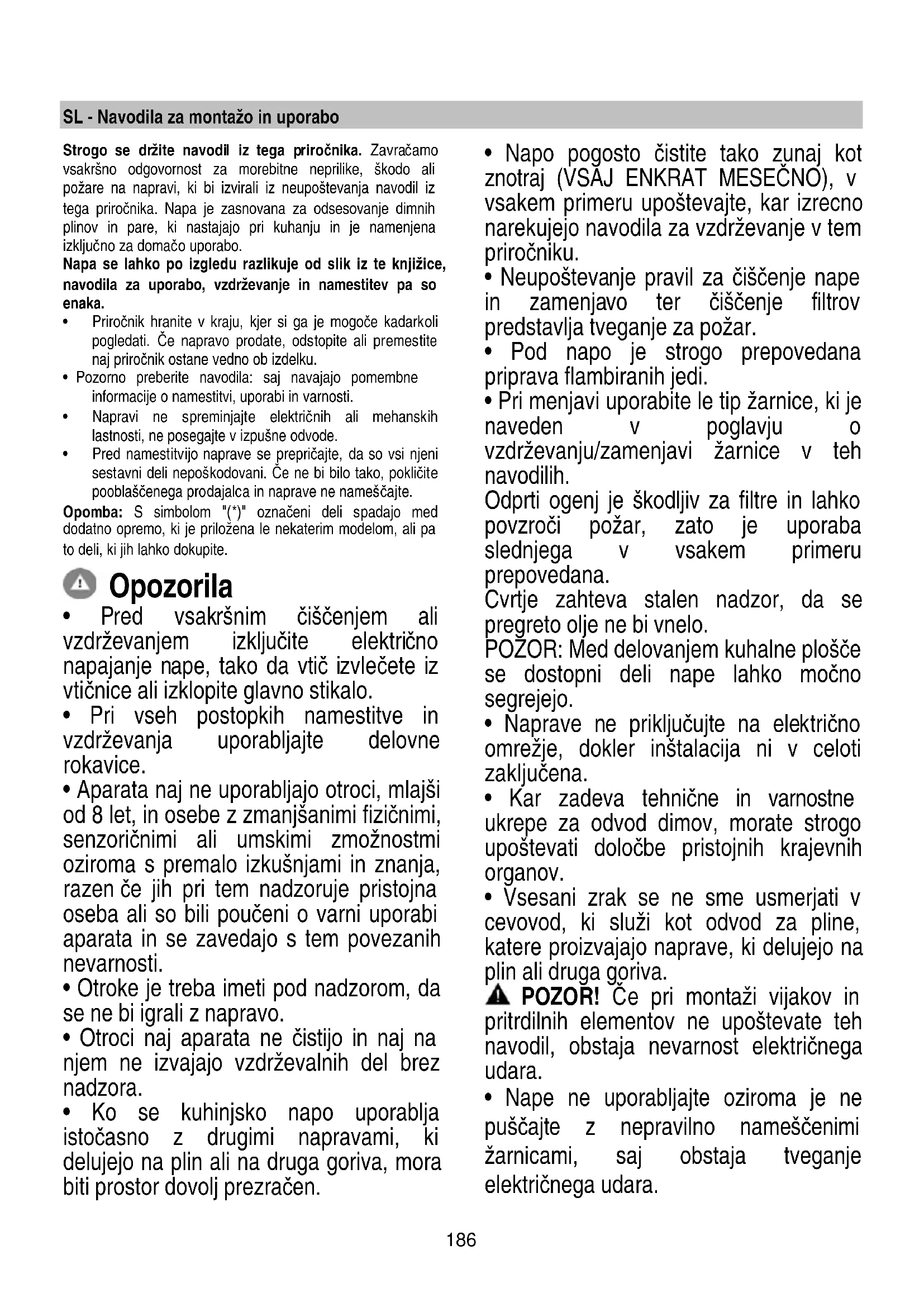

• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.

• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.

• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode.

• Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte. Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite. Opozorila

• Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.

• Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice.

• Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti.

• Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo.

• Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora.

• Ko se kuhinjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

• Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.

• Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.

• Pod napo je strogo prepovedana priprava flambiranih jedi.

• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih. Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana. Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo. POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler inštalacija ni v celoti zaključena.

• Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.

• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva. POZOR! Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.

• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.187

• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!

• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.

• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.

• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo. POZOR! Ne uporabljajte s programatorjem, časovnikom , daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Električna povezava Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o inštalaciji. POZOR! Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen. Pozor! priključni kabel mora zamenjati le usposobljena tehnična asistenčna služba.

• Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50cm pri električnih štedilnikih in 65cm pri plinskih ali mešanih štedilnikih. Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati. Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje. Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili. Aparat je bil zasnovan, testiran in izdelan v skladu z:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov,188 naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup. Uporaba Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domačo uporabo. Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom. Sesalna različica Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR! Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno. Premer odvodne cevi mora biti enak premeru spojnega obročka. POZOR! Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti. Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica). Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje uèinkov sesanja in moèno poveèala hrupnost. Zato za tako delovanje odklanjamo vsakršno odgovornost. ! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. ! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°). ! Izogibajte se izrazitim spremembam smeri cevovoda. Različica s filtriranjem Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja. Očiščevalec Ta izdelek ima tudi očiščevalec zraka (B) s HEPA filtri; ta očiščevalec je ločen od odsesovalnika dima (A). Zrak, ki ga vsesa očiščevalec , nima vseh makro nečistoč, ki prehajajo skozi HEPA (High Efficiency Particulate Air) filter, kateri, s tem da spada v zelo visok razred filtriranja (F8), zajame vse nečistoče, manjše od 0,1 mikrona, kot je prah, cvetni prah, bakterije, itd. Prečiščeni zrak se vrne v okolje. Montaža Ta vrsta nape zahteva stropno pritrditev. Napa je težka, zato sta za njeno premikanje in namestitev potrebni vsaj dve osebi. Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.

• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici.

• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite. Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo nape.

Delovanje Napa ima dva načina delovanja: Odsesovalnik dima (A) in očiščevalec zraka s HEPA filtri (B). Oba načina zahtevata uporabo dveh različnih motorjev, napa pa je programirana tako, da obeh načinov delovanja ni mogoče aktivirati hkrati, glej tudi poglavje "Upravljanje prednosti motorja za Odsesovalnika dima (A) in Motor Očiščevalca (B) » T1: Gumb za izbiro hitrosti 1 - ODSESOVALNIKA DIMA (A) Pritisnite za vklop hitrosti (sesalna moč) nizka; Drugi pritisk izklopi odsesovalnika . T2: Gumb za izbiro hitrosti 2 ODSESOVALNIKA DIMOV (A) Pritisnite za vklop hitrosti (sesalna moč) povprečna; Drugi pritisk izklopi odsesovalnika . T3: Gumb za izbiro hitrosti 3 e “BOOST” ODSESOVALNIKA DIMOV (A) Najprej pritisnite, da aktivirate hitrost (sesalna moč) visoko; Drugi pritisk za preklop na hitrost "BOOST". LED T3 začne utripati. Ko je ojačevalnik (booster) vklopljen, lahko s pritiskom na želeni gumb hitrosti preklopite na prvo ali drugo hitrost T1 ali T2,. Ko je ojačevalnik vključen, ponovno pritisnite T3, da izklopite napo. Po 5’ se ojačevalnik samodejno izklopi in se tretja hitrost samodejno aktivira.189 T4: Gumb za vklop/izklop lučke Pritisnite za vklop/izklop osvetlitve na kuhimjski plošči. T6 Izbirna tipka za nizko hitrost OČIŠČEVALECA (B) Kratek pritisk za vklop očiščevalca zraka pri nizki hitrosti, Drugi daljši pritisk (2 s) aktivira motor v časovno nastavljenem načinu. LED T6 bo začel utripati, motor se bo samodejno ugasnil po 6 urah. Če želite kadar koli ustaviti časovni način, znova pritisnite T6 Drugi pritisk na gumb T6 če je časovnik izklopljen, bo izklopil motor Očiščevalca. T5 Izbirna tipka za intenzivno hitrost OČIŠČEVALCA (B) Pritisnite za vklop Očiščevalca zraka pri intenzivni hitrosti. Drugi pritisk na gumb T5 bo ugasnil motor Očiščevalca. Opomba: ta hitrost je vedno časovno določena, da konča po 40 minutah, tako hitrost preide na prvo hitrost Očiščevalca (tista, ki se običajno aktivira s tipko T6), in čas nastavitve na 6h trajanja se samodejno začne. Način "DELAY OFF" motorja: Z dolgim pritiskom na tipko T1 / T2 / T3 se vklopi samodejni izklop motorja. Motor odpove v skladu z naslednjim časovnim razporedom: T1 = po 20 minutah; T2 = po 15 minutah; T3 = po 10 minutah; Opombe: Te funkcije ni mogoče program irati za hitrost "BOOST". Ko je aktiven način Delay OFF, s pritiskom na kateri koli gumb hitrosti, se funkcija izklopi. Upravljanje prednosti motorja Odsesovalnika dima (A) in motorja za Očiščevalca (B): Motor za Odsesovalnika dima (A) ima prednost pred motorjem za Očiščevalca zraka s HEPA filtri (B). Ko sta motorja (A) in (B) izklopljenima: je mogoče kadar koli vklopiti enega od obeh motorjev. Z aktivnim Odsesovalnikom dima (A): - Če deluje Odsesovalnik dima (A), s pritiskom na gumbe T6- T5 se vklopi način "DELAY OFF" motorja Odsesovalnika dima (A) in Očiščevalec se samodejno vklopi po delovanju načina "DELAY OFF". V tem primeru svetilka LED aktivne hitrosti T1 / T2 / T3 začne utripati in lučka LED izbranih tipk T5 ali T6 se bo stalno svetila Če deluje Odsesovalnik dima (A) in je vklop Očiščevalca že programiran, ko drugič pritisnite tipko T6 pri nizki hitrosti, se bo samodejno vklopil Očiščevalec v časovno nastavljenem načinu tako da bo sledil delovanju načina Delay OFF. V tem primeru bo LED aktivne hitrosti T1 / T2 / T3 začel utripati skupaj s LEDom tipke T6. Očiščevalec (B) aktiven: - Če Očiščevalec (B) deluje, ko pritisnemo na tipke T1-T2-T3, se Očiščevalec (B) takoj izklopi in se aktivira motor Odsesovalnika dimov (A) KAZALNIK zasičenosti filtra: V rednih presledkih napa opozarja uporabnika , da je potrebno filtre očistiti/zamenjati. Ko je tipka T1 vklopljena in +T2 utripajoča je treba zamenjati maščobni filter Ko je tipka T1 vklopljena + T3 utripajoča je treba zamenjati ogleni filter Ko tipki T5 + T6 utripata je treba zamenjati HEPA filter Opomba: signal zasičenosti filtra je prikazan prvih 10 sekund po vklopu nape. Ponastavitev alarma zasičenosti filtrov: Samo če se prikaže alarm za nasičenost filtra: Ko pritisnete hkrati tipki T1 + T2 za 3 sekunde, se ponastavi alarm za nasičenost maščobnega filtra. Ko pritisnete hkrati tipki T1 + T2 za 3 sekunde, se ponastavi alarm za nasičenost maščobnega filtra. Kadar koli, tudi če alarm zasičenosti filtra ni prikazan, ko pritisnete hkrati tipki T5 + T6 za 3 sekunde se ponastavi alarm za nasičenost filtra HEPA. OMOGOČITI, ONESPOSOBITI števec filtrov. Z izklopljenima motorjema (A) in (B), ko pritisnete hkrati tipki T2 + T3 za 3 sekunde se prižge meni za signaliziranje nasičenosti filtrov. V tem meniju: S prit iskom na tipko T2 se omogoči/onemogoči signaliziranje maščobnega filtra. Opomba: Maščobni filter je OMOGOČEN kot privzeta nastavitev. S pritiskom na tipko T3 se omogoči/ onemogoči signaliziranje oglenega filtra. Opomba: Ogleni filter je ONEMOGOČEN kot privzeta nastavitev. Ko drugič pritisnite na tipki T2 + T3 omogočate izhod iz menija in da se opravljene spremembe shranijo.190 Vzdrževanje Čiščenje Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA! Maščobni filter Slika F02 Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja. S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene. Ogleni filter (samo za obtočno različico) Slika F01 Krožni ogleni filter Na vsako stran namestite po en ogleni filter, tako da prekrijeta obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca. Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca. Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece. Filter ni niti pralen niti obnovljiv. HEPA Filtra HEPA filtra ne smete prati in čistiti. Znak vas bo opozoril na čas, ko je filter potrebno zamenjati. POZOR!!! HEPA filter je treba zamenjati, kadarkoli se pojavi opozorilo, ali vsaj vsakih 12 mesecev Trajanje HEPA filtra je odvisno od značilnosti prostora, v katerem se električni gospodinjski aparat uporablja. V normalnih pogojih (stanovanjski prostori) je filter uporaben približno 8-10 mesecev, elektronska naprava pa opozori, kdaj je potrebno opraviti vzdrževanje, da ohranite količino dejansko očiščenega zraka. Pogosta raba pospeši zasičenost in skrajša trajanje.filtra. V zelo vlažnih in prašnih prostorih se filter hitreje zasiči in posledično se zmanjša njegova učinkovitost. Trajanje HEPA filtra je odvisno od pogojev uporabe. Slika F03 Zamenjava žarnic Napa ima sistem osvetlitve, ki temelji na LED tehnologiji. LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije. Sistema razsvetljave uporabnik ne more zamenjati. V primeru nepravilnega delovanja se obrnite na servisno službo.191 HR - Uputstva za montažu i za uporabu Strogo se pridržavajte uputstava koje donosi ovaj priručnik. Otklanjamo bilo kakvu odgovornost za eventualne nezgode,smetnje ili požar na aparatu koji proizlaze iz nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska napa ima funkciju usisavanja dima i pare za vrijeme kuhanja te je namijenjena samo kućnoj uporabi. Vanjski izgled kuhinjske nape se može ponešto razlikovati od onog što smo opisali i ilustrirali u crtežima ovog priručnika, ali u svakom slučaju uputstva za uporabu, održavanje iste i instalacija ostaju nepromijenjena.
