ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PRF0171196 ELICA

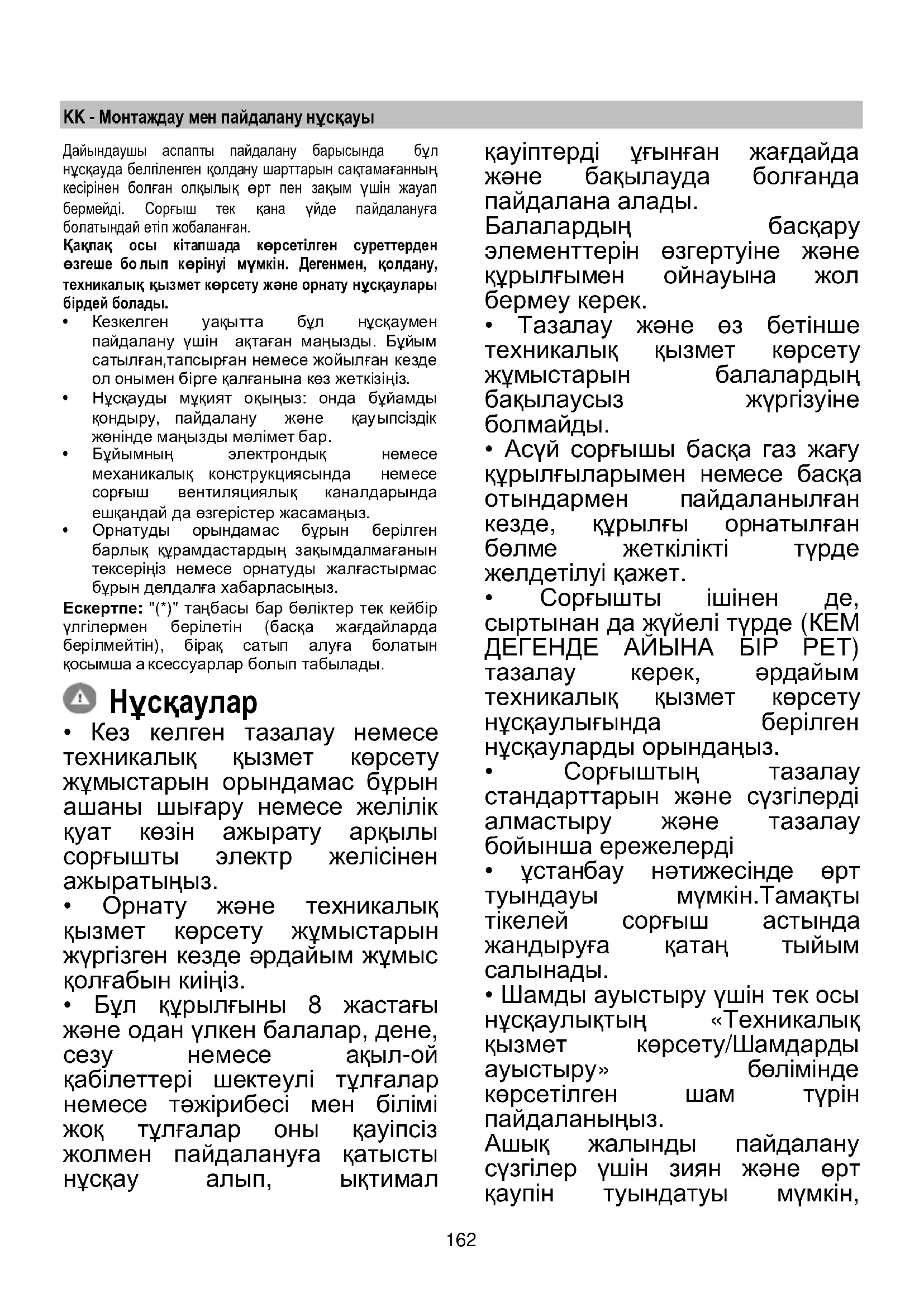

лып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.

• Кезкелген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды. Бұйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.

• Нұсқауды мұқият оқыңыз: онда бұйамды қондыру, пайдалану және қау

жөнінде маңызды мәлімет бар.

• Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.

• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз. Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

• Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

• Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады. Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне

• Асүй сорғышы басқа газ жағу құрылғыларымен нем

отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз.

• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

• ұстанбау нәтижесінде өрт туындауы мүмкін.Та

тікелей сорғыш астында жандыруға қатаң тыйым

• Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз. Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін,163 сондықтан оған ешқашан жол бермеу керек. Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет. САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

• Орнату толық аяқталмайынша құрылғыны электр желісіне

• Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере

ергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз. ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі

• Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.

• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып

• Бұрандалардың орнату нұсқаулығында көрсетілген

ыс ұзындығын пайдаланыңыз.

• Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз.

Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Электр қосулары Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сәйкес алмалы- салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу),164 немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз. ЕСКЕРТУ! Өзара байланыс кабелін өзгерту уәкілетті техникалық көмек қызметі жүзеге асырылуға тиіс.

• Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50cm, ал газ немесе біріктірілген плиталар үшін 65cm ден кем болмауы

Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз. Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC - UK SI 2013 No.3113 Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды. Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз. Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек. Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс. Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік ор ындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала

Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар: Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бо

істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша

айту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Сорғыш тамақ әзірлегенде пайда болатын түтін мен буды сорып алуға және тек тұрмыстық мақсатта қолдануға

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе iшкi қайта айналу сүзгiші ретінде пайдалануға арналған. Сору нұсқасы Бу сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

Сорғыш құбырдың диаметрі біріктіруші165 сақинаның диаметрімен теңдес болу керек.

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек. Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец). Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін күшейтеді.

жетті минималды ұзындықтағы түтікті қолданыңыз. ! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°). ! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз. Сүзу нұсқасы Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен иістерден

Бұл өнім HEPA сүзгісі бар Ауа тазартқыштарымен (В) де жабдықталған: бұл тазартқыш түтінсорғыдан (А) бөлек орналасады. Тазартқыш шығаратын ауа өте жоғарғы сүзгі класына (F8) жататын, өлшемі 0,1 микронға жетпейтін шаң, тозаң, бактериялар және т.б. си

барлық түйіршіктерді ұстап қалатын HEPA (жоғары тиімділікті күйелі ауа) сүзгісінен өткен кезде барлық ірі қоқыстардан тазаланады. Тазаланған ауа одан кейін бөлмеге қайта жіберіледі.

Бұл сорғыштың үлгісін төбеге шегелеп қою тиіс. Үлкен салмақтың арқасында, сорғыштың жылжуын және құруын екі немесе одан да көбірек адам орындауға тиіс. Орнатуды бастау алдында:

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.

• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қа раңыз) алыңыз. Қақпақтың сүзгі нұсқасын пайдаланғыңыз келсе, оны/оларды алу керек.

• Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі қосалқы құралдарды (сонда оңай тасымалдау үшін орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында

Сүзгі көптеген қабырға/төбе түрлеріне сәйкес келетін бекіткіштермен (фиксаторлармен) қамтамасыздандырылған. Алайда, материалдар берілген қабырға/тө

сәйкестігіне көз жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере алатындай қабырға/төбе жеткілікті мықты болуы керек.

Бұл түтінсорғыда екі жұмыс режимі бар: Түтінсорғы (A) және HEPA сүзгілерімен ауа тазалағыш (B). Екі жұмыс режимі үшін екі түрлі мотор қолданылады және түтінсорғы екі режим бір уақытта жұмыс істемейтіндей бағдарламаланған. "Түтінсорғының (А)

залағыш моторының (В) басымдығын басқару" тарауын қараңыз T1: ТҮТІНСОРҒЫ (A) - 1-жылдамдықты таңдау

Төмен жылдамдықты (сору қуатын) іске қосу үшін басыңыз; түтінсорғыны өшіру үшін тағы бір рет басыңыз. T2: ТҮТІНСОРҒЫ (A) - 2-жылдамдықты таңдау

Орташа жылдамдықты (сору қуатын) іске қосу үшін басыңыз; түтінсорғыны өшіру үшін тағы бір рет басыңыз. T3: ТҮТІНСОРҒЫ (A) - 3-жылдамдықты және "BOOST" (Тездету) режимін таңдау пернесі Жоғары жылдамдықты (сору қуатын) іске қосу үшін бір рет басыңыз; "BOOST" (Тездету) жылдамдығына ауысу үшін тағы басыңыз. Жарық диоды T3 жыпылықтай

Тездеткіш іске қосылған кезде, T1 немесе T2 ж

пернелерінің қалағанын басу арқылы бірінші немесе екінші жылдамдыққа ауысуға болады. Үдеткіш іске қосылған кезде түтін сорғышты өшіру үшін T3 түймесін тағы да басыңыз. Үдеткіш 5’ автоматты түрде өшкен соң және үшінші жылдамдық а втоматты түрде іске қосылған соң. T4: ON/OFF (Қосу/өшіру) пернесі Плитаны жарықтандыру шамын қосу/өшіру үшін

T6 ТАЗАРТҚЫШ (B) төменгі жылдамдығын таңдау

Қысқа басу ауа тазартқышты төмен жылдамдықта іске

Ұзақ басу (2 сек.) моторды уақыттық режимде іске қосады. Жарық диоды T6 жып ылықтай бастайды, мотор 6 сағаттан соң автоматты түрде өшеді. Уақыттық режимді кез келген уақытта тоқтату үшін T6 пернесін тағы басыңыз166 Таймер өшірулі кезде T6 қайта басылса, тазартқыш моторы өшеді. T5 ТАЗАРТҚЫШ (B) қарқынды жылдамдығын таңдау

Ауа тазартқышты қарқынды жылдамдықта іске қосу үшін

Тазартқыш моторын өшіру үшін T5 пернесін тағы

Ескертпе: бұл жылдамдық 40 ми н. соң әрдайым тоқтап, одан кейін тазартқыштың бірінші жылдамдығына (әдетте T6 пернесімен қосылатын жылдамдыққа) ауысады да, 6- шы уақыт автоматты түрде басталады. Мотордың "DELAY OFF" (Кешіктіріп өшіру) режимі: T1 / T2 / T3 пернелері ұзақ басылса, моторды автоматты өшіру іске қосылады. Мына уақыт кезеңіне н кейін мотор өшеді: T1 = 20 минуттан соң; T2 = 15 минуттан соң; T3 = 10 минуттан соң. Ескертпелер: Бұл функция "BOOST" жылдамдығына бағдарламаланбайды. Кешіктіріп өшіру режимі белсенді болған кезде кез келген жылдамдық пернесін бассаңыз, бұл функция өшеді. Түтінсорғы моторының (A) және тазартқыш моторының (B) б асымдығын басқару: Түтінсорғы моторы (A) HEPA сүзгілерінің моторы бар ауа тазартқыштан (B) басым болады. (A) және (B) моторлары OFF (Өшірулі) күйінде болғанда: моторлардың екеуін де кез келген уақытта іске қосуға

Түтінсорғы (A) белсенді болғанда: - Егер түтінсорғы (A) жұмыс істеп тұрғанда T6-T5 басылса, түтінсорғы моторының (A) "DELAY OFF" (Кешіктіріп өшіру) режимі іске қосылып, ауа тазартқыш кешіктіріп өшіруден кейін автоматты түрде іске қосылады. Бұл жағдайда T1 / T2 / T3 белсенді жылдамдығының жарық диоды жыпылықтап, таңдалған T5 нем есе T6 пернесінің жарық диоды тұрақты жанады Егер түтінсорғы (A) жұмыс істеп тұрса және тазартқыш бағдарламаланып қойылса, төменгі жылдамдықта T6 пернесін басу тазартқышты кешіктіріп өшіру режимінен кейін уақыттық режимде автоматты түрде іске қосады.

айда T1 / T2 / T3 белсенді жылдамдығының жарық диоды T6 пернесінің жарық диодымен бірге жыпылықтай бастайды. Тазартқыш (B) қосулы: - Егер тазартқыш (B) жұмыс істеп тұрса, T1-T2-T3 пернелерін басу тазартқышты (B) дереу өшіреді, сосын түтінсорғы моторы (A) іске қосылады Сүзгілердің толғанын білдіретін ИНДИКАТОР: Түтінсорғы пайдаланушыға тұрақты уақыт аралықтарында сүзгілердің тазалануы/ауыстырылуы керектігін ескертіп отырады. T1 пернесі жанғанд а және +T2 пернесі жыпылықтағанда, май сүзгісін ауыстыру қажет T1 пернесі жанғанда және +T3 пернесі жыпылықтағанда, көмір сүзгіні ауыстыру қажет T5 және +T6 пернелері жыпылықтағанда, HEPA сүзгісін ауыстыру қажет Ескертпе: сүзгілердің толғаны т уралы ескерту түтінсорғы іске қосылған соң 10 секунд ішінде ғана көрінеді. Сүзгілердің толғаны туралы ескертуді ҚАЛПЫНА

Тек сүзгінің толғанын ескерту көрсетілгенде: T1+T2 пернелерін 3 секундтай басып тұрсаңыз, май сүзгісінің толғаны туралы ескерту қалпына келеді.

+T3 пернелерін 3 секундтай басып тұрсаңыз, көмір сүзгінің толғаны туралы ескерту қалпына келеді. Кез келген уақытта, тіпті сүзгілердің толғаны туралы ескерту көрсетілмесе де, T5+T6 пернелерін бір уақытта 3 секундтай басып тұрсаңыз, HEPA сүзгілердің толғаны туралы ескерту қал пына келеді. Сүзгілер санағышын ҚОСУ/ӨШІРУ. (A) және (B) моторы OFF (Өшірулі) күйінде болған кезде T2+T3 пернелерін бірге басып тұрсаңыз, сүзгілердің толғанын білдіретін индикаторды басқару мәзірі

Бұл мәзірден: T2 пернесі басылса, май сүзгісінің ин

қосылады/өшеді. Ескертпе: Май сүзгісі әдепкі параметр бойынша ҚОСУЛЫ

T3 пернесі басылса, көмір сүзгісінің индикаторы қосылады/өшеді. Ескертпе: Көмір сүзгісі әдепкі параметр бойынша ӨШІРУЛІ болады. T2+T3 пернелерін тағы бассаңыз мәзір жабылып, енгізілген өзгерістер сақт алады.167 Техникалық қызмет көрсету

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ! Май сүзгісі F02-сурет Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек. Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады. Көмір сүзгіш (тек сүзгіш-сорғыш түрінде) F01-сурет Дөңгелек көмір сүзгісі Қозғалтқыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бұраңыз. Алу үшін оларды сағат тіліне кері бұраңыз. Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің

есе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз. Көмірлі фильтрді жууға болмайды және де регенерецияға

HEPA сүзгісі HEPA сүзгісін жуу немесе тазалау мүмкін емес. Сүзгі ауыстырылуы керек болған кезде сигнал беріледі. НАЗАР АУДАРЫҢЫЗ!!! HEPA сүзгісі сигнал берілген кезде және 12 ай сайын әрқашан міндетті түрде ауыстырылуы тиіс. HEPA сүзгісінің жарамдылық мерзімі құрылғы

айдаланылған ортаның сипаттарына қарай әртүрлі болады. Қалыпты жағдайларда (тұрмыстық орталарда) сүзгінің жарамдылық мерзімі шамамен 8-10 айға тең, ал арнайы электрондық құрылғы оған техникалық күтім көрсетілуі қажет кезді ауаның тиімді тазалану көлеміне сүйене отырып көрс

Жиі пайдалану тез толуға және жарамдылық мерзімінің азаюына алып келеді. Ылғалдылығы жоғары және/немесе шаңды орталарда сүзгінің толу уақыты мен тиімсіздігі артады. Hepa сүзгісінің жарамдылық мерзімі пайдалану жағдайларына тәуелді. F03-сурет Шам ауыстыру Корпус жарық диод технологиясына негізделген жарық жүйесімен жабдықталған. Жарық диодтары оңтайлы жарықты, әдеттегі шамдардан 10 есе артық ұзақтықты қамтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді. Жарықтандыру жүйесін пайдаланушы ауыстыра алмайды, егер ол жұмыс істемесе, тұтынушыларға қызмет көрсету орталығына хабарласыңыз.168 ET - Paigaldus- ja kasutusjuhend Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises. Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.
