MANUAL DE UTILIZADOR PRF0171196 ELICA

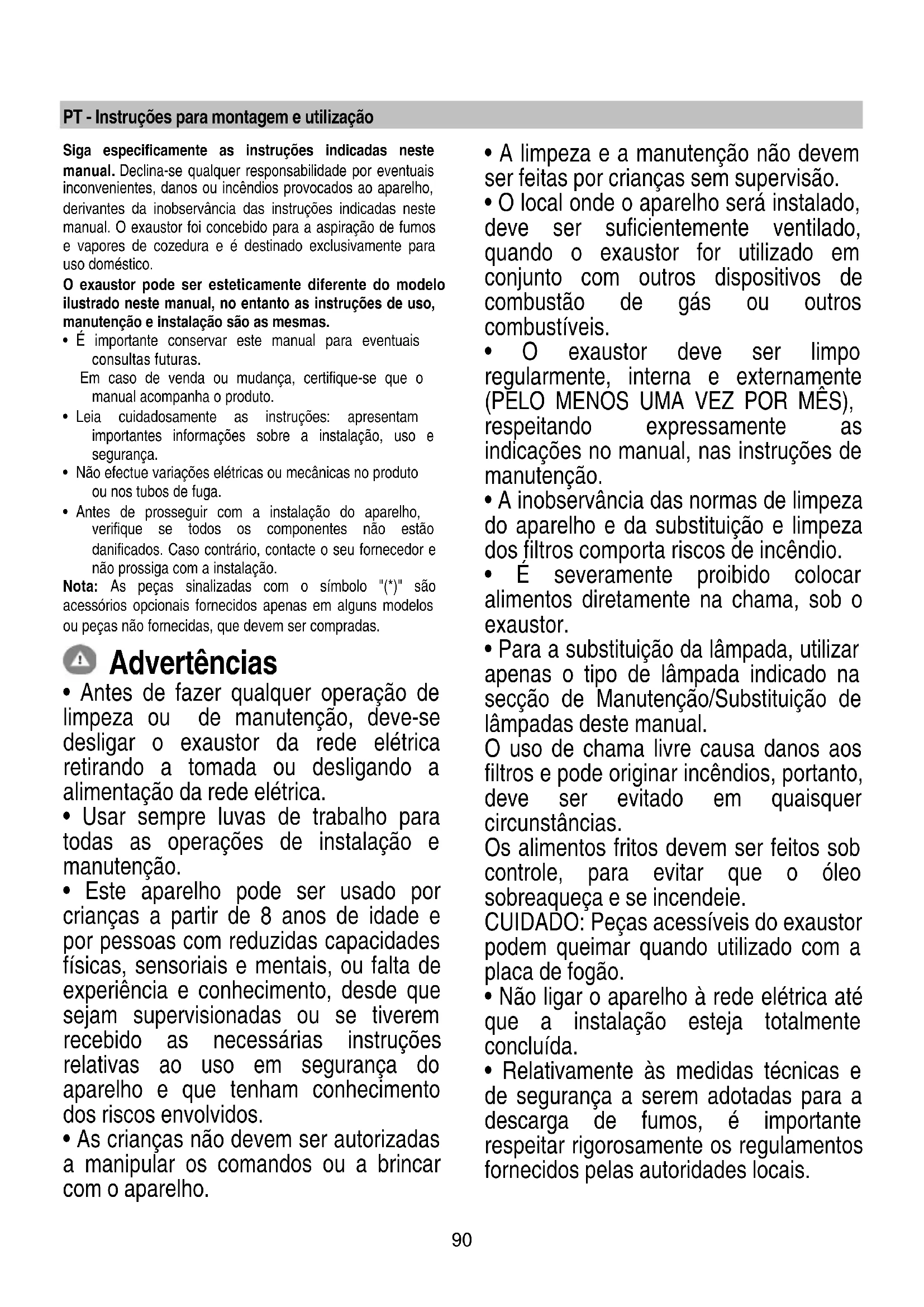

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.

• Leia cuidadosamente as instruções: apresentam importantes informações sobre a instalação, uso e segurança.

• Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga.

• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação. Nota: As peças sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou peças não fornecidas, que devem ser compradas. Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.91

• O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos

• Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

• Nunca utilizar o exaustor sem as grades montadas corretamente.

• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.

• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

• Em caso de dúvida, consultar um centro de assistência autorizado ou técnico qualificado. ATENÇÃO! Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ativa automaticamente.

Conexão elétrica A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação. ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente. Atenção! A substituição do cabo de interconexão deve ser efectuada pelo serviço de assistência técnica autorizado.

• A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação. Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de equipamento elétrico e eletrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.92 O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico. A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto. Aparelho projetado, testado e fabricado de acordo com:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído. Uso O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destina-se exclusivamente para uso doméstico. O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna. Versão evacuação para o exterior Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor. ATENÇÃO! O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão. ATENÇÃO! Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados. Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (falange de união). O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído. Não nos responsabilizamos a este respeito. ! Utilizar um tubo condutor com comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90ºC). ! Evitar alterações drásticas da seção do tubo (diâmetro). Versão recirculação O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente. Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado. Purificador Este produto é fornecido também com um Purificador de ar (B) com filtros HEPA; este purificador é separado do exaustor de fumos (A). O ar aspirado pelo purificador está isento de todas as macro-impurezas que passam através de um filtro HEPA (High Efficiency Particulate Air), o qual tem uma classe de filtragem muito alta (F8) e captura todas as impurezas de dimensões inferiores a 0,1 mícron, sejam elas poeiras, pólen, bactérias etc. O ar depurado será reenviado para o meio ambiente. Montagem Este tipo de exaustor deve ser fixado ao tecto. Produto com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menos duas ou mais pessoas. Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.

• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o exaustor na versão filtrante.

• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (*), garantias (*) etc.). Caso haja, tirar e conservar. O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.93 Funcionamento O exaustor tem dois modos de funcionamento: Exaustor de fumos (A) e Purificador de ar com filtros HEPA (B). Os dois modos preveem a utilização de dois motores diferentes e o exaustor está programado de forma que não seja possível ativar em simultâneo os dois modos de funcionamento, veja também o capítulo "Gestão de prioridades do motor do Exaustor de fumos (A) e do motor do Purificador (B)" T1: Tecla de seleção da velocidade 1 -EXAUSTOR DE FUMOS (A) Pressione para ativar a velocidade (potência de aspiração) baixa; a segunda pressão desliga o exaustor. T2: Tecla de seleção da velocidade 2 EXAUSTOR DE FUMOS (A) Pressione para ativar a velocidade (potência de aspiração) média; a segunda pressão desliga o exaustor. T3: Tecla de seleção da velocidade 3 e “BOOST”EXAUSTOR DE FUMOS (A) Primeira pressão para ativar a velocidade (potência de aspiração) alta; a segunda pressão para passar à velocidade "BOOST", o LED T3 começará a piscar. Quando o booster está ligado, é possível passar para a primeira ou para a segunda velocidade pressionando o botão da velocidade desejada T1 ou T2,. Quando o booster está ligado, pressione de novo T3 para desligar o exaustor. O booster desliga-se automaticamente 5’ depois e a terceira velocidade ativa-se automaticamente. T4: Tecla de ON/OFF Luz Pressione para ativar / desativar a iluminação no TOP. T6 Tecla de seleção da velocidade baixa PURIFICADOR (B) Pressione brevemente para ativar o Purificador de ar a baixa velocidade, Uma segunda pressão prolongada (2 seg.) ativa o motor na modalidade temporizada. O LED T6 iniciará a piscar, o motor desligar-se-á automaticamente após 6 horas. Para parar o modo temporizado a qualquer momento, pressione outra vez

Uma segunda pressão da tecla T6 com o temporizador desativado desligará o motor do Purificador. T5 Tecla de seleção da velocidade intensiva PURIFICADOR (B) Pressione para ativar o Purificador de ar na velocidade intensiva. Uma segunda pressão da tecla T5 desligará o motor do Purificador. Nota: esta velocidade é sempre temporizada no final dos 40 min, a velocidade passa para a primeira do purificador (aquela normalmente ativável com a tecla T6), e começa em automático a temporização de 6 h da mesma. Modo "DELAY OFF" do motor: Com uma pressão prolongada das teclas T1 / T2 / T3 ativa-se o desligar automático do motor. O motor desligar-se-á conforme a seguinte temporização: T1 = após 20 minutos; T2 = após 15 minutos; T3 = após 10 minutos; Notas: Esta função não pode ser programada para a velocidade "BOOST". Quando o Delay OFF está ativo, desativa-se esta função ao pressionar o botão de qualquer velocidade. Gestão de prioridades do motor do Exaustor de fumos (A) e do motor do Purificador (B): O motor do Exaustor de fumos (A) tem a prioridade sobre o motor Purificador de ar com filtros HEPA (B). Com motor (A) e (B) em OFF: é possível ativar um dos dois motores a qualquer momento. Com Exaustor de fumos (A) ativo: - Se o Exaustor de fumos (A) estiver em função, ao pressionar as teclas T6-T5 ativar-se-á o modo "DELAY OFF" do motor do Exaustor de fumos (A) e do purificador, acender- se-á automaticamente seguindo o funcionamento do modo "DELAY OFF". neste caso o LED da velocidade ativa T1 / T2 / T3 começará a piscar e acender-se-á com luz fixa o LED da tecla T5 ou T6 selecionada Se o Exaustor de fumos (A) estiver em operação e a ativação do purificador já tiver sido programada, uma segunda pressão prolongada da tecla T6 a velocidade baixa, acenderá automaticamente o Purificador no modo temporizado seguindo o funcionamento do modo Delay OFF. Neste caso o LED da velocidade ativa T1 / T2 / T3 iniciará a piscar, juntamente com o LED da tecla T6. Purificador (B) ativo: - Se o Purificador (B) estiver em função, ao pressionar as teclas T1-T2-T3, o Purificador (B) será imediatamente desligado e ativar-se-á o motor do Exaustor de fumos (A)

INDICADOR de saturação de filtros: O exaustor notifica o utilizador, a intervalos regulares, de que os filtros devem ser limpos / substituídos. Com as teclas T1 acesa +T2 a piscar é necessário substituir o Filtro de gorduras Com as teclas T1 acesa +T3 a piscar é necessário substituir o Filtro de carvão Com as teclas T5 +T6 a piscar é necessário substituir o Filtro HEPA Nota: A sinalização de saturação dos filtros é visível nos primeiros 10 segundos após a ligação do exaustor. REDEFINIÇÃO do alarme de saturação de filtros: Apenas se o alarme de saturação do filtro for apresentado:94 ao pressionar em simultâneo durante cerca de 3 segundos as teclas T1+T2 poder-se-á fazer a redefinição do alarme de saturação do filtro de gorduras. ao pressionar em simultâneo durante cerca de 3 segundos as teclas T1+T3 poder-se-á fazer a redefinição do alarme de saturação do filtro de carvão. A qualquer momento mesmo com o alarme de saturação de filtros não visualizado, ao pressionar em simultâneo durante cerca de 3 segundos as teclas T5+T6 poder-se-á fazer a redefinição do alarme de saturação do filtro HEPA. HABILITAR / DESABILITAR o contador dos filtros. Com o motor (A) e (B) em OFF, pressionando contemporaneamente as teclas T2+T3 acede-se ao menu de gestão da sinalização de saturação dos filtros. A partir deste menu: Ao pressionar a tecla T2 habilita-se / desabilita-se a sinalização do filtro de gorduras. Nota: O filtro de gorduras é HABILITADO como configuração predefinida. Ao pressionar a tecla T3 habilita-se / desabilita-se a sinalização do filtro de carvão. Nota: O filtro de carvão é DESABILITADO como configuração predefinida. Uma segunda pressão das teclas T2+T3 permite sair do menu e guardar as configurações efetuadas. Manutenção Limpeza Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Filtro antigordura Fig. F02 O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve. O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características de filtração não se alteram. Filtro de carvão activo (só para a versão filtrante) Fig. F01 Filtro a carvão circular Aplique um em cada lado para cobrir ambas as grelhas de protecção do impulsor do motor, depois disso vire a pega no sentido dos ponteiros dos relógios. Para a desmontagem vire no sentido contrário aos ponteiros dos relógios. A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses. NÃO pode ser lavado ou regenerado. Filtro HEPA O filtro HEPA não pode ser nem lavado nem limpo. Vai ser indicado o momento em que deve-se proceder com a substituição. ATENÇÃO!!! O filtro HEPA deve ser substituído cada vez que é data a sinalização ou ao menos 12 meses. A duração do filtro HEPA depende da caracterisca do ambiente onde o eletrodoméstico esta localizado. Em condições normais (ambientes domésticos)a Duração do filtro é de cerca de 8-10 meses, e tem um dispositivo eletrônico que procura indicar o momento necessário para efetuar a manutenção que provem do volume de ar purificado ( veja o capitulo sinalização ) O uso freqüente antecipa a situação e reduz a sua duração. Ambientes muito úmidos e/ou empoeirados aceleram a saturação do filtro e a eficiência relativa. A duração do filtro HEPA depende das condições de uso.. Fig. F03 Substituição das lâmpadas O exaustor é fornecido com um sistema de iluminação baseado na tecnologia LED. Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica. O sistema de iluminação não pode ser substituído pelo utilizador, em caso de mau funcionamento, entre em contacto com o serviço de assistência.95 EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει κατασκευαστεί για την απορρόφηση καπνών και ατμών μαγειρέματος και έχει σχεδιαστεί αποκλειστικά γι
