ELITE 14 PRF0037991A - Exaustor de cozinha ELICA - Manual de utilização gratuito

Tipo de produto	Exaustor embutível
Marca	Elica
Modelo	ELITE 14 PRF0037991A
Uso	Aspirante (evacuação externa) ou filtrante (reciclagem com filtro de carvão)
Distância mínima de montagem (cozimento elétrico)	50 cm
Distância mínima de montagem (cozimento a gás ou misto)	65 cm
Número de velocidades	3 + parada
Iluminação	1 lâmpada de 3W, soquete E14, tensão 230V
Tensão de alimentação	230 V ~ 50/60 Hz (de acordo com a placa de identificação)
Tipo de comando	Interruptores mecânicos (luzes e velocidades)
Filtro anti-gordura	Metálico, lavável à mão ou na máquina de lavar louça (ciclo suave)
Frequência de limpeza do filtro anti-gordura	Pelo menos uma vez por mês
Filtro de carvão	Opcional (para versão filtrante), substituir a cada 4 meses no máximo
Diâmetro do duto de evacuação	Deve corresponder ao flange de conexão (não fornecido)
Material	Não especificado (aço/inox provável)
Dimensões (L x P x A)	Embutível em móvel, dimensões variáveis conforme modelo
Classe de eficiência energética	Não especificada
Nível sonoro	Não especificado
Segurança	Desligar antes da manutenção, não usar sem filtro, distância de segurança respeitada
Reciclagem	Conforme DEEE, não descartar no lixo doméstico

Perguntas frequentes - ELITE 14 PRF0037991A ELICA

Como instalar o exaustor Elica ELITE 14 na versão aspirante?

Para uma instalação na versão aspirante, conecte o flange de saída de ar (localizado acima do exaustor) a um duto de evacuação externo. O diâmetro do duto deve ser idêntico ao do flange. Certifique-se de ter removido o filtro de carvão, se presente. Respeite as distâncias mínimas de segurança: 50 cm para cozimento elétrico, 65 cm para cozimento a gás ou misto.

Como usar o exaustor na versão filtrante (reciclagem)?

Para a versão filtrante, instale um filtro de carvão ativado (não fornecido). O ar aspirado é desengordurado e desodorizado antes de ser devolvido ao ambiente. Substitua o filtro de carvão a cada 4 meses no máximo para garantir uma boa eficácia.

Como limpar o filtro anti-gordura do exaustor?

O filtro anti-gordura metálico é limpo pelo menos uma vez por mês. Pode ser lavado à mão com um detergente não agressivo ou na máquina de lavar louça em baixa temperatura e ciclo rápido. Observe que a lavagem na máquina de lavar louça pode opacar o metal, mas sem afetar a eficácia do filtro.

Como trocar a lâmpada do exaustor?

Desligue o aparelho primeiro. Certifique-se de que a lâmpada está fria. Remova a grelha de aspiração e substitua a lâmpada defeituosa por uma nova do tipo E14, 3W, 230V, comprimento 55 mm (referência ILCOS: DRGSB/C/UB-3/27/1B-230-E14-55). Reinstale a grelha.

Qual é a distância mínima entre o exaustor e a placa de cozimento?

A distância mínima é de 50 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Se as instruções do seu fogão indicarem uma distância maior, esta prevalece.

Posso usar o exaustor sem filtro anti-gordura?

Não, nunca use o exaustor sem o filtro anti-gordura corretamente montado. Isso pode danificar o aparelho e apresentar risco de incêndio. O filtro deve ser limpo regularmente.

Como conectar o exaustor à eletricidade?

Verifique se a tensão corresponde à indicada na placa de identificação (geralmente 230V). Conecte a uma tomada de parede acessível após a instalação ou faça uma conexão direta com um disjuntor conforme. O cabo de alimentação é especial; se necessário, entre em contato com o serviço pós-venda.

O que fazer se o exaustor não ligar ou se a iluminação não funcionar?

Antes de entrar em contato com o serviço pós-venda, verifique se as lâmpadas estão corretamente encaixadas no seu alojamento. Se a iluminação permanecer apagada, substitua a lâmpada por uma nova idêntica (3W, E14). Para o motor, verifique a alimentação elétrica e o disjuntor.

Com que frequência devo substituir o filtro de carvão?

O filtro de carvão deve ser substituído após 4 meses de uso no máximo, ou antes se o odor de cozimento persistir. Não pode ser limpo nem regenerado. A duração depende da frequência de uso e da limpeza do filtro de gordura.

Como reciclar o exaustor no fim da vida útil?

Não descarte o exaustor com o lixo doméstico. De acordo com a diretiva DEEE (2012/19/EC), leve-o a um centro de coleta para reciclagem de equipamentos elétricos e eletrônicos. Entre em contato com a prefeitura ou seu revendedor para mais informações.

MANUAL DE UTILIZADOR ELITE 14 PRF0037991A ELICA

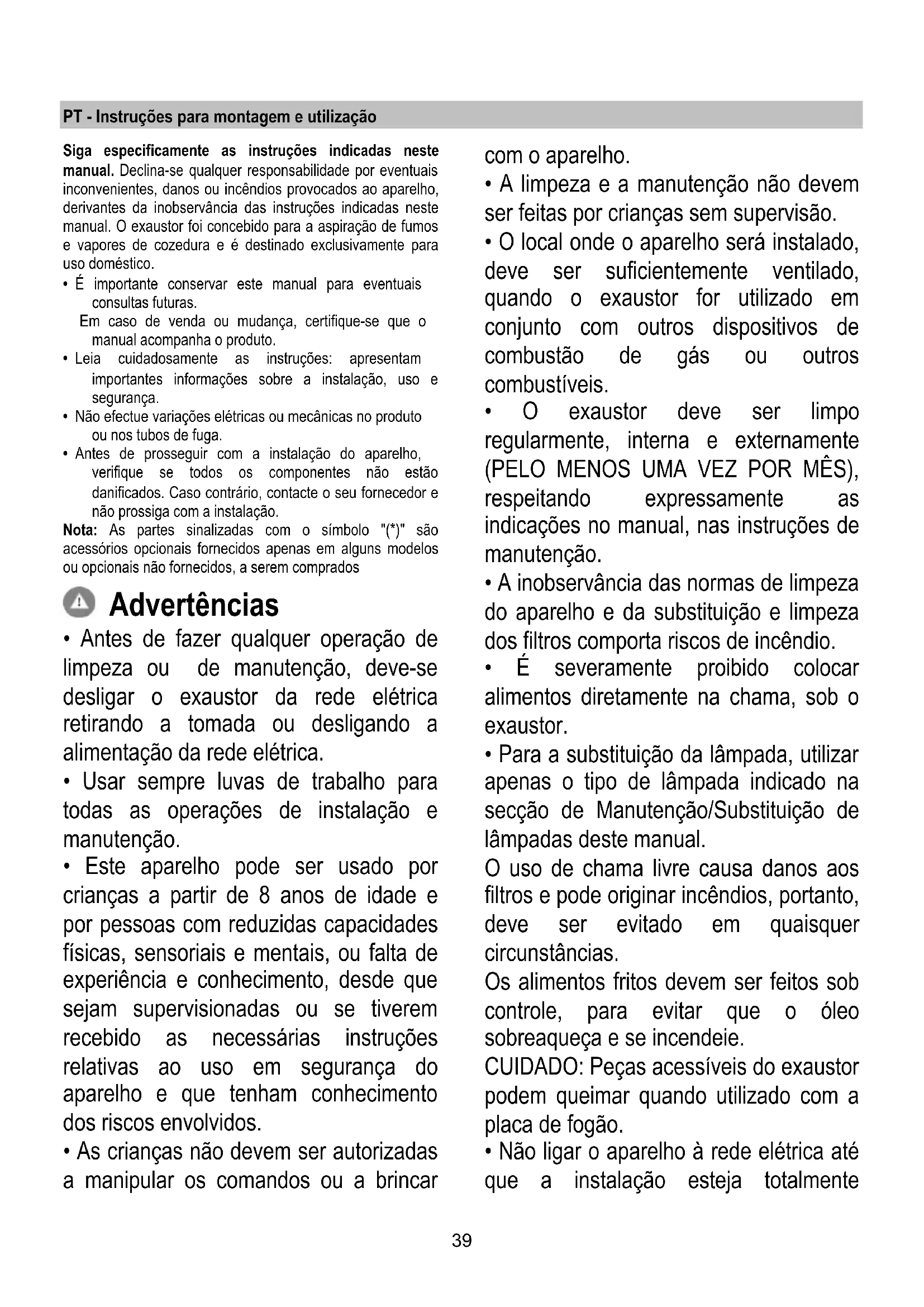

PT Instruções para montagem e utilização

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.
• Leia cuidadosamente as instruções: apresentam importantes informações sobre a instalação, uso e segurança.
• Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar

com o aparelho.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

- Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente

concluída.

• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
• Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilizar o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.
• Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ativa automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

⚠️ ATENÇÃO!

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (falange de união).

! Utilizar um tubo condutor com comprimento não inferior ao indicado.
! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C).
! Evitar alterações drásticas da seção do tubo (diâmetro).

Aviso! Se o exaustor já estiver equipado com um filtro de carvão ativo, terá de ser retirado.

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Aviso! Se o exaustor não estiver equipado com um filtro de carvão, terá de ser encomendado e colocado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (*), garantias (*) etc.). Caso haja, tirar e conservar.

Este tipo de exaustor deve ser embutido num nicho ou em outro suporte.

Funcionamento

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

a. Interruptor luz ON/OFF.
b. Interruptor OFF/velocidade 1
c. Seleção velocidade 2
d. Seleção velocidade 3

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Fig. 10-21

O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Fig. 20

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.

NÃO pode ser lavado ou regenerado.

Tire os filtros anti-gordura.

Aplique um filtro a carvão por lado e encaixe no exaustor.

Coloque novamente os filtros anti-gordura.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certifique-se que estão frias.

Extrair completamente a gaveta

Tirar a grelha de aspiração para ter acesso à zona das lâmpadas.

Retirar a lâmpada danificada e substituí-la por uma nova (consultar a tabela abaixo):

Lâmpada	Potência (W)		Tomada
	3		E14
Tensão (V)		Dimensão (mm)
230		55 (Comprimento Centro Luz)
Código ILCOS D (de acordo com IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Voltar a montar a grelha.

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
