ELITE 14 PRF0037991A - Kuchynský digestor ELICA - Bezplatný návod na obsluhu

Typ produktu	Vstavaný odsávač pár
Značka	Elica
Model	ELITE 14 PRF0037991A
Použitie	Odsávacia (vonkajšie odvádzanie) alebo filtračná (recirkulácia s uhlíkovým filtrom)
Minimálna montážna vzdialenosť (elektrický sporák)	50 cm
Minimálna montážna vzdialenosť (plynový alebo kombinovaný sporák)	65 cm
Počet rýchlostí	3 + vypnutie
Osvetlenie	1 lampa 3W, pätica E14, napätie 230V
Napájacie napätie	230 V ~ 50/60 Hz (podľa výrobného štítku)
Typ ovládania	Mechanické spínače (svetlá a rýchlosti)
Tukový filter	Kovový, umývateľný ručne alebo v umývačke riadu (jemný cyklus)
Frekvencia čistenia tukového filtra	Aspoň raz za mesiac
Uhlíkový filter	Voliteľný (pre filtračnú verziu), vymeniť najneskôr každé 4 mesiace
Priemer odvodného potrubia	Musí zodpovedať prírube (nie je súčasťou dodávky)
Materiál	Nešpecifikované (pravdepodobne oceľ/nerez)
Rozmery (Š x H x V)	Vstavaná do skrinky, rozmery sa líšia podľa modelu
Trieda energetickej účinnosti	Nešpecifikovaná
Hladina hluku	Nešpecifikovaná
Bezpečnosť	Pred údržbou odpojiť od siete, nepoužívať bez filtra, dodržať bezpečnostnú vzdialenosť
Recyklácia	V súlade s OEEZ, nevyhadzovať do komunálneho odpadu

Často kladené otázky - ELITE 14 PRF0037991A ELICA

Ako nainštalovať odsávač pár Elica ELITE 14 v odsávacej verzii?

Pri inštalácii v odsávacej verzii pripojte výstupnú prírubu (umiestnenú nad odsávačom) k vonkajšiemu odvodnému potrubiu. Priemer potrubia musí byť rovnaký ako priemer príruby. Uistite sa, že ste odstránili uhlíkový filter, ak je prítomný. Dodržte minimálne bezpečnostné vzdialenosti: 50 cm pre elektrický sporák, 65 cm pre plynový alebo kombinovaný sporák.

Ako používať odsávač pár vo filtračnej verzii (recirkulácia)?

Pre filtračnú verziu nainštalujte aktívny uhlíkový filter (nie je súčasťou dodávky). Nasávaný vzduch je odtučnený a zbavený zápachu predtým, ako je vrátený späť do miestnosti. Uhlíkový filter vymieňajte najneskôr každé 4 mesiace, aby ste zaistili dobrú účinnosť.

Ako čistiť tukový filter odsávača pár?

Kovový tukový filter sa čistí aspoň raz za mesiac. Môžete ho umyť ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Umyvanie v umývačke môže spôsobiť matný vzhľad kovu, ale neovplyvní účinnosť filtra.

Ako vymeniť žiarovku v odsávači pár?

Najprv odpojte spotrebič od siete. Uistite sa, že žiarovka je studená. Odstráňte saciu mriežku, potom vymeňte chybnú žiarovku za novú typu E14, 3W, 230V, dĺžka 55 mm (referencia ILCOS: DRGSB/C/UB-3/27/1B-230-E14-55). Nasaďte späť mriežku.

Aká je minimálna vzdialenosť medzi odsávačom pár a varnou doskou?

Minimálna vzdialenosť je 50 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Ak pokyny vášho sporáka uvádzajú väčšiu vzdialenosť, táto má prednosť.

Môžem používať odsávač pár bez tukového filtra?

Nie, nikdy nepoužívajte odsávač pár bez správne namontovaného tukového filtra. Mohlo by to poškodiť spotrebič a predstavovať riziko požiaru. Filter sa musí pravidelne čistiť.

Ako pripojiť odsávač pár k elektrine?

Skontrolujte, či napätie zodpovedá údajom na výrobnom štítku (zvyčajne 230V). Pripojte do prístupnej zásuvky po inštalácii alebo vykonajte priame pripojenie s vhodným ističom. Napájací kábel je špeciálny; v prípade potreby kontaktujte zákaznícky servis.

Čo robiť, ak sa odsávač pár nezapne alebo osvetlenie nefunguje?

Pred kontaktovaním zákazníckeho servisu skontrolujte, či sú žiarovky správne zasunuté v objímke. Ak osvetlenie stále nesvieti, vymeňte žiarovku za novú rovnakého typu (3W, E14). Pre motor skontrolujte elektrické napájanie a istič.

Ako často musím vymieňať uhlíkový filter?

Uhlíkový filter sa musí vymeniť najneskôr po 4 mesiacoch používania, alebo skôr, ak zápach z varenia pretrváva. Nedá sa čistiť ani regenerovať. Životnosť závisí od frekvencie používania a čistenia tukového filtra.

Ako recyklovať odsávač pár na konci životnosti?

Nevyhadzujte odsávač pár do komunálneho odpadu. V súlade so smernicou OEEZ (2012/19/ES) ho odovzdajte do zberného strediska pre recykláciu elektrických a elektronických zariadení. Viac informácií získate na obecnom úrade alebo u predajcu.

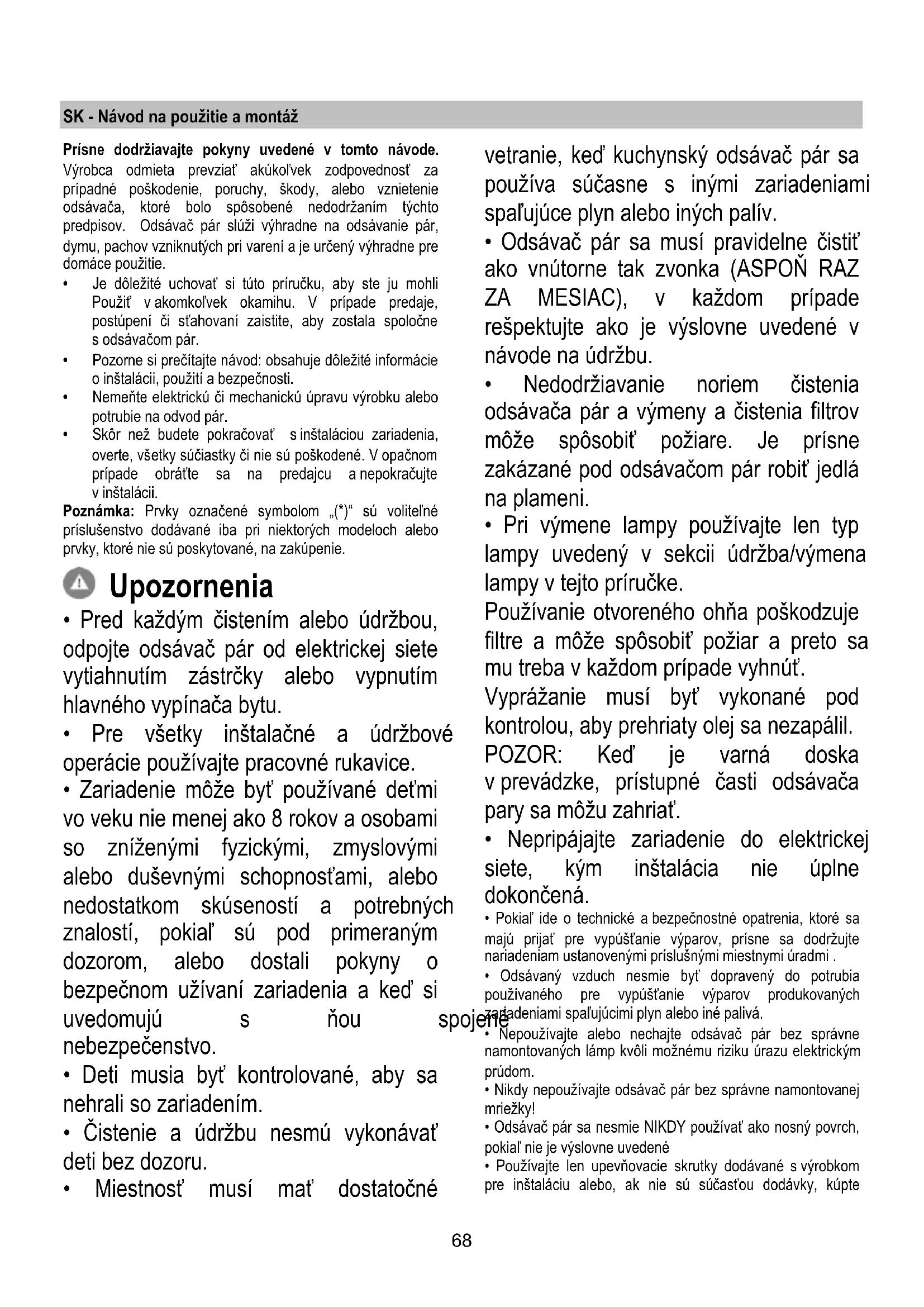

NÁVOD NA OBSLUHU ELITE 14 PRF0037991A ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovat' si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrát'te sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byť používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou sp nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mat’ dostatočné

vetranie, ked' kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

- Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.

- Pri výmene lampy používajte len typ lampy uvedený v sekcií údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

- Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.

- Odsávaný vzduch nesmie byt dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zařadeniami spalůjúcimi plyn alebo iné palivá.

- Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

- Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

- Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

- Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte

správny typ skrutiek.

• Používajte správnu dížku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

- Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit' úraz elektrickým prúdom.

- Nepoužívajte s programovacím zariadením, časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat’ ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit’ sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost': EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
  (CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, ked začnete s varením a nechajte ho bežat niekoľko minút po ukončení varenia. Zvýšte rýchlost len v prípade velkého množstva dymu a pary a použite podpornú rýchlost (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použit's odsávaním mimo miestnost', alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpít.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byt' vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odt'ahové potrubie. ! Používajte odt'ahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktivnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Pozor! Ak odsávač pary nie je vybavený uholným filtrom, ten musí byt' objednaný a namontovaný ešte pred použitím.

Montáž

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

Sietové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial' je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa

nachádza v l'ahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial' odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l'ahko dosiahnutel'nom priestore aj po prevedení montáže, je nutné použit' dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opät' napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/y s aktivnym uhlím – ak sa dodávajú (vid' príslušný odstavec). Je potrebné ich namontovať spät' v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so šraubami, záruky atd.), prípadne ich vyberte a uschovajte.

Tento typ digestore musí byť vstavaný do závesnej skrinky alebo do inej podpory.

Činnost'

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

a. Vypínač svetla ON/OFF.
b. Vypínač svetla OFF/rýchlost' 1
c. Vol'ba rýchlosti 2
d. Vol'ba rýchlosti 3

Údržba

Čistenie

Pri čistení je treba použit VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 10-21

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uhol'ný filter (iba pre filtračnú verziu)

Obr. 20

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Vytiahnuť vysúvatel'nú zásuvku.

Aby sa pristúpilo k miestu žiarovky, vybrat' odsávaciu mriežku.

Vyberte poškodenú žiarovku a vymeňte ju za novú (nahliadnite do tabul'ky uvedenej nižšie):

Žiarovka	Výkon (W)		Spoj
	3		E14
Napätie (V)		Vel’kost’ (mm)
230		55 (vzdialenostmedzi stredomvláknaa referenčnourovinou-spodnouzákladňou)
Kód ILCOS D(v súlade s IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Namontujte naspät' mriežku.

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.
