PRF0106378 - Digestor ELICA - Bezplatný návod na obsluhu

Typ produktu	Kuchynský digestor
Značka	Elica
Model	PRF0106378
Rozmery (D x Š x V)	90 x 50 x 60 cm
Hmotnosť netto	15 kg
Elektrické napájanie	220-240 V / 50 Hz
Výkon motora	250 W
Maximálna hladina hluku	65 dB(A)
Maximálny prietok vzduchu	800 m³/h
Typ filtrácie	Kovový tukový filter + filter s aktívnym uhlím (voliteľný)
Počet rýchlostí	3 rýchlosti + intenzívny režim
Osvetlenie	2 LED diódy po 3 W
Funkcia odsávania	Odsávanie alebo recirkulácia
Ovládanie	Dotykový panel
Materiál	Nehrdzavejúca oceľ
Údržba filtrov	Tukové filtre umývateľné v umývačke riadu; uhlíkové filtre treba vymieňať každé 3-6 mesiacov
Čistenie	Čistiť jemnou handričkou a neutrálnym čistiacim prostriedkom
Bezpečnosť	Automatické vypnutie pri prehriatí
Náhradné diely	Filtre, LED žiarovky, ovládací panel k dispozícii
Opraviteľnosť	Index opraviteľnosti: 7,5/10 (odhad)
Návod k dispozícii v	Francúzština, angličtina, nemčina, taliančina, španielčina, atď.

Často kladené otázky - PRF0106378 ELICA

Ako nainštalovať digestor Elica PRF0106378 ?

Inštaláciu by mal vykonať kvalifikovaný odborník. Dodržte minimálnu vzdialenosť 65 cm medzi digestorom a elektrickým varným panelom, 75 cm pre plynový varný panel. Uistite sa, že odvod vzduchu je v súlade s miestnymi normami.

Ako čistiť tukové filtre ?

Kovové tukové filtre sa čistia v umývačke riadu pri nízkej teplote (55°C) alebo ručne špongiou a čistiacim prostriedkom. Nechajte ich uschnúť pred vložením späť.

Kedy treba vymeniť uhlíkový filter ?

Filter s aktívnym uhlím sa vymieňa každé 3 až 6 mesiacov podľa používania. Nie je umývateľný. Môže sa rozsvietiť kontrolka indikujúca výmenu.

Ako vymeniť LED žiarovku digestora ?

Odpojte digestor. Odstráňte panel alebo difúzor podľa modelu. Odkliknite starú žiarovku a nahraďte ju novou rovnakého typu (napr. 3 W, G4). Znovu pripojte napájanie.

Digestor vydáva hluk, je to normálne ?

Hluk ventilácie je normálny. Maximálna hladina hluku je 65 dB(A). Ak je hluk abnormálny, skontrolujte, či sú filtre čisté a či nič neblokuje odvod.

Ako nastaviť rýchlosti ?

Použite dotykový panel na výber rýchlosti. Intenzívne tlačidlo sa aktivuje podržaním tlačidla rýchlosti na niekoľko sekúnd; funguje 10 minút a potom sa vráti na predchádzajúcu rýchlosť.

Môže digestor fungovať v režime recirkulácie ?

Áno, môže fungovať v režime recirkulácie, ak je vybavený uhlíkovým filtrom. Filtrovaný vzduch sa vracia do kuchyne. Uistite sa, že je uhlíkový filter nainštalovaný.

Čo robiť, ak sa digestor nezapne ?

Skontrolujte elektrické pripojenie a istič. Ak problém pretrváva, motor alebo elektronická doska môžu byť chybné; kontaktujte zákaznícky servis.

Ako resetovať kontrolku nasýtenia filtra ?

Zvyčajne podržte tlačidlo osvetlenia stlačené 3 sekundy, kým kontrolka nezabliká a potom nezhasne. Pozrite si návod pre konkrétny model.

Kde kúpiť náhradné diely pre tento digestor ?

Náhradné diely (filtre, žiarovky, diaľkové ovládače) sú k dispozícii na stránke Elica alebo u autorizovaných predajcov. Pri objednávke použite číslo modelu.

NÁVOD NA OBSLUHU PRF0106378 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pary môže mat' odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáz ostanú rovnaké.

• Je dôležité uchovat' si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrát'te sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byt' používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial' sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou sp nebezpečenstvo.

• Deti musia byt' kontrolované, aby sa nehrali so zariadením.

• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• Miestnost' musí mat' dostatočné vetranie, ked' kuchynský odsávač pár sa používa súčasne s inými zariadeniami spal'ujúce plyn alebo iných palív.
• Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcií údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'. Vyprážanie musí byt' vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.
• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokjial' nie je výslovne uvedené

enoužívajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.

• Používajte správnu dížku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poradte sa s autorizovaným servisným

strediskom alebo podobným kvalifikovaným personálom.

- Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit' úraz elektrickým prúdom.

Počas manipulácie s odsávačom pár, neklad'te ruky do akčného rozsahu vyťahovacieho odsávacieho panelu (vozík). Odsávač pár je vybavený bezpečnostnými spínačmi, ktoré zabraňujú prevádzku po dobratí predného panela filtrov..

S úmyslom neustále zlepšovať naše výrobky, vyhradzujeme si právo vykonávať ich technických, funkčných alebo estetických charakteristikách všetky zmeny vyplývajúce z ich evolúcie. V prípade verzie s externým motorom, pre normálnu prevádzku odsávača pár je nutné použiť odsávaciu jednotku (externý motor) od rovnakého výrobcu.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat’ ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit’ sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Výkonnost': EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, keď začnete s varením a nechajte ho bežať niekol’ko minút po ukončení varenia. Zvýšte rýchlost’ len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost’ (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použit's odsávaním mimo miestnost', alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovat' s priemerom spojovacieho prstenca.

Upozornenie! Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpit'.

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byt' vybraté.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Poznámka: Vzduch recyklačný cez uhlíkový filter je vrátený do kuchyne potrubím, ktoré odvádza vzduch na jednej strane skrine (Obr. 11).

Blokovanie nespätného ventilu

Pozor pred pripojením výstupnej vzduchovej hadice uistite sa, že nespätné ventily odsávacie jednotky sa môžu vol'ne otáčat' (Obr. 12).

Modely bez odsávacieho motora slúžia iba v odsávacej verzii. A musia byť napojené na odsávaciu odvodovú jednotku ( nie je dodaná).

Návody na zapojenie sú dodané s obvodovou jednotou odsávania.

Montáž

Poznámka: Inštalácia musí byť vykonaná tak, aby bola vždy zaistená dostupnosť odsávača pár a elektronických súčiastok pre prípadné zásahy technickej asistencie. Pri inštalácii výrobku odporúèame udrža minimálnu vzdialenos 400 mm medzi pracovnou plochou a prípadnými komponentmi umiestnenými nad odsávaèom pary.

Toto je, aby sa nenaskytli prekážky poèas pohybu smerom nahor (otváranie) a smerom nadol (zatváranie) panela odsávania a pre u ^3 / _4 ahèenie prístupu k príkazom odsávaèa pary umiestnených na panely.

UPOZORNENIE: Umiestni kovovú krabicu obsahujúcu elektronické komponenty do vzdialenosti najmenej 65 cm od plynovej varnej dosky alebo 65 cm od miesta odsávania odsávaèa pary.

Minimálna vzdialenos od okraja downdraft a okraja varnej dosky musí by aspoò 50 mm.

ODPORÚĚANIA: Odporúěame inštalova kovovú krabicu obsahujúcu elektronické komponenty aspoò 10 cm od podlahy a v dostatočnej vzdialenosti od všetkých tepelných zdrojov (napr. strana rúry alebo varnej dosky).

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

Pripojenie odsávača pary k elektrickej siete musí byť vykonané kvalifikovaným a špecializovaným technikom.

Sietové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial’ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnutel’nom priestore aj po prevedenej montáži. Pokial’ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnutel’nom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opät' napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Poznámka: v aplikáciách s dial'kovým motorom GME zapojte kábel motorovej jednotky do príslušnej svorkovnice uloženej v plastovej škatule prítomnej v káblovom vedení downdraftu. Buděte opatrní pri dodržiavaní farby drótov počas pripájania.

Obr. 21

Upozornenie! Spájací kábel medzi digestorom a motorom nerežte, aby ste nestratili záručné právo.

Montáž

Skôr ako sa pristúpi kinštalácii, overit', všetky komponenty aby neboli poškodené, v opačnom prípade obrátiť sa na predajcu a nepokračovat's inštaláciou. Okrem toho, pozorne si prečítat' pokyny, ktoré sú nasledovne uvedené.

- Použite hadicu pre evakuáciu vzduchu, ktorá má maximálnu dĺžku nepresahujúcu 5 metrov. - Obmedzte počet ohybov v potrubí, pretože každý ohyb znižuje odsávaciu účinnosť zodpovedajúcu 1 metra. (Napr.: ak vykonáte 2 ohyby o 90°, dĺžka potrubia by nemala presiahnut' 3 metre).

- Použitie potrubie o priemere 150 mm konštanty po celej dížke.

- Po inštalácii odstráňte bezpečnostnú hrúbku zvýraznenú na fotografii (Obr. 1-2).

- Za nedodržanie vyššie uvedených pokynov dodávatel' nebude zodpovedat' za problémy výkonu alebo hluk a bude poskytnutá žiadna záruka.

- Pred vykonaním otvoru skontrolujte, že vo vnútornej časti skrine, v oblasti uloženia odsávača pár, nie je prítomná štruktúra skrine alebo iné detaily, ktoré by mohli spôsobit problémy pre správnou inštaláciu. Skontrolujte, či sú rozmery odsávača pár a varnej plochy kompatibilné so skriňou a także inštalácia je uskutočnitelná.

- Na zadnej časti varnej plochy vykonajte, obdížnikové otvory s nasledujúcimi rozmermi: (Obr. 20)

Odsávač pár Model 60 cm: 542x100 mm.

Odsávač pár Model 90 cm: 842x100mm.

Odsávač pár Model 120 cm: 1142x100mm.

- Inštalovať odsávač pár do vykonaného otvoru, vložením ho zhora, ako je uvedené (Obr. 3). V prípade verzie s motorom, pred vložením výrobku do skrine vyberte odsávaciu jednotku.

- Pripevnite odsávač pár do skrine pomocou príslušnej dodávanej konzoly (Obr.4). Pokračovať s montážou držiakov v spodnej časti odsávača pár (Obr.5a) takým spôsobom, že medzi spodnou častľou držiaka a spodnej časti skrine ostane medzera 2 mm (Obr.5b). Táto vzdialenost’ umožní trakciu výrobku nadol v čase upevňovania, (Obr.5c), aby dokonale priliehal rám z nerezovej ocele na pracovnú plochu.

- Pred vložením skrutiek do skrine uistite sa, že je výrobok dokonale kolmo k pracovnej ploche.

- V prípade verzie s motorom pristúpiť k montáži motorovej jednotky nasmerovaním výstupu vzduchu vo vybranej polohe smerom nadol alebo nahor. (Obr. 7b). Motor je možné inštalovať ako na prednej strane tak na zadnej strane odsávača pár. Po vykonanej inštalácie motora pristúpte k montáži kanalizácie pre výstup vzduchu.

- V prípade verzie s externým motorom umiestnit' vo vhodnej zóne odsávaciu skupinu (externý motor) a pripravit' potrubie evakuácie odpadového vzduchu. Pristúpte k montáži kanalizácie výstupu vzduchu medzi externým motorom a odsávačom pár. Vyberte výstup vzduchu z piatich možností (Obr. 7a) a nainštalujte dodanú prípojku.

- Umiestnite kovová škatuľu obsahujúcu elektronické

súčiastky na ľahko prístupne miesto pre akýkol'vek technický zákrok (Obr. 8), pripojením elektrických konektorov na odsávač pár: tlačidlový konektor (Obr. 9a), 9-pinový konektor (Obr.9b), konektor neón (Obr. 9c)

• V aplikáciách s prítomným motorom pripojte kábel motorovej skupiny do príslušného konektora na škatuli komponentov elektroniky (Obr. 10a)
- Pripojte výrobok k elektrickej sieti

Činnost'

Odsávač pary je vybavený zariadením "TOUCH" pre kontrolu osvetlenia a rýchlosti.

Pre správne použitie, prečítat' si pozome nižšie uvedený návod.

Tento výrobok je určený na prevádzku s rádiovým ovládaním Elica, vo výbave s výrobkom alebo sa dá kúpít samostatne ako nepovinná výbava.

Aby ste odsávač pár mohli ovládat' prostredníctvom rádiového dial'kového ovládania, je potrebné vykonat' postup pripojenia.

POZOR!

Na začiatku je potrebné odpojit' a znova pripojiť odsávač pár k elektrickej sieti a vykonat' postup pripojenia do prvej minúty napájania.

Prečítajte si pokyny vo výbave rádiového dialkového ovládania, kde sú uvedené všetky informácie pre jeho pripojenie a pre správne použitie.

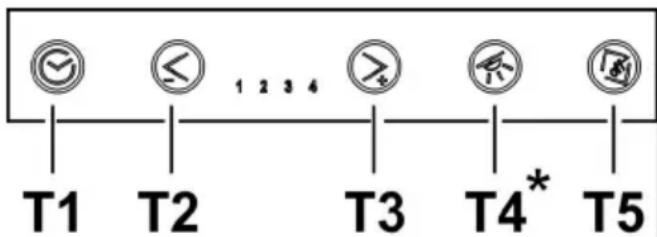

- Tlačidlo T1: Oneskoruje vypnutie odsávača pary časovaním nastavenej rýchlosti po dobu niekolkých minút.

Načasovanie je takto nasledovné:

• rýchlost' (výkon) odsávania 1: 20 minút
• rýchlost' (výkon) odsávania 2: 15 minút
• rýchlost' (výkon) odsávania 3: 10 minút

• rýchlost (výkon) odsávania 4: 5 minút

NB: Ovládaním časovača, odsávač pár, skôr ako sa vypne, by mohol prejst do menšej rýchlosti (výkonu) odsávania, pretože na niektorých rýchlostiach je už plánované načasovanie na zníženie samotnej rýchlosti. Stlačením tlačidla T2 a T3 odsávač pár vyjde z časovej funkcie a rýchlost (výkon) odsávania sa zvyšuje alebo znižuje v závislosti na stlačenom tlačidle. Počas fázy časovanie, relativny LED bliká zodpovedajúcej rýchlosti.

- Tlačidlo T2: Znižuje aktivnu rýchlost' (výkon) odsávania (4 → 3 → 2 → 1 → OFF).

Rýchlost' je zobrazená pomocou zasvietenia LED relatívneho na zodpovedajúcu rýchlost'.

Tlačidlo T2 nemá žiadny vplyv na otváranie / zatváranie sacieho panelu.

- Tlačidlo T3: Zvyšuje aktivnu rýchlost' (výkon) odsávanie (1 → 2 → 3 → 4).

Rýchlost' je zobrazená pomocou zasvietenia LED relatívneho na zodpovedajúcu rýchlost'.

Poznámka: (Len pre modely s motorom alebo dial'kový GME 22):

rýchlost' (výkon) odsávania4 je načasovaná na 6 minút, po ktorom odsávač pár sa automaticky prepne na rýchlost' (výkon) odsávania 3.

Poznámka: (Len pre dial'kový GME 88):

rýchlost' (výkon) odsávania 3 je načasovaná po dobu 7 minút, po ktorom odsávač pár sa automaticky prepne na rýchlost' (výkon) odsávania 2

rýchlost' (výkon) odsávania 4 je načasovaná na 6 minút, po ktorom odsávač pár sa automaticky prepne na rýchlost' (výkon) odsávania 2

- Tlačidlo T5: Otvorí (Zdvihne) a zavrie (znižuje) odsávací panel.

Pri vypnutom odsávači pár a uzavretom panely, tlačidlo T5 najprv otvorí sací panel potom nastaví odsávač na rýchlost' (výkon) odsávania 1.

Pri zapnutom odsávači pár (pri akejkol'vek rýchlosti) a otvorenom panely, tlačidlo T5 najprv vypne odsávač (a ak sú zapnuté, vypne aj svetlá), potom zavrie panel odsávania.

Dodatočné informácie o prevádzke

Pri odňatí predného panelu pre čistenie a údržbu, všetky elektronické funkcie odsávania a pohybu sú blokované.

Bezpečnosť proti štiknutia: Ak nejaká prekážka bráni uzavretiu downdraft, zatváranie sa zastaví a vozík vystúpi spät.

Signalizácia nasýtenia Tukového filtra.

Každých 40 hodín používania odsávač signalizuje, že je potrebné vykonávať údržbu tukového filtra.

Signalizácia sa vykonáva blikaním súčasne všetkých LED rýchlostí (výkonov) odsávania.

Reset signalizácia tukového filtra

Po vykonaní údržby tukového filtra, stlačte tlačidlo T1 na dobu dlhšiu ako 3 ", aby sa restovala signalizácia.

Poznámka: Signalizácia sa nezobrazí na vypnutom odsávači (OFF), bez ohľadu na polohu sacieho panelu.

Poruchy prevádzky

Odsávač pár nefunguje

Uistite sa, že:

• Nie je výpadok prúdu
  • Bola skutočne zvolená určitá rýchlost.
• Panel je správne pripojený.
  • 9-pínové pripojenie je dobre vsunuté (Obr. 9b).
• Červené tlačidlo resetu umiestnené nad škatul'ou elektrického zariadenia je stlačené.
  • V 9-pinovom pripojení uistite sa, že drôty sú dobre vložené do samotného konektora. (Príliš veľký tlak pri pripájaní môže ohnút kontakty).

Odsávač pár má nedostatočný výkon

Uistite sa, že:

• Rýchlost' zvoleného motora, je dostačujúca pre prítomné množstvo dymu a pár
• Kuchyňa je dostatočne vetraná pre umožnenie prívodu vzduchu filter s aktivnym uhlím nie je opotrebovaný (odsávač vo filtračnej verzii).
  • Výstupná výfuková trubica vzduchu je bez obštrukcie.
• Nespätné ventily odsávacej jednotky sa môžu volne otáčat'.

Odsávač pár sa zastaví počas prevádzky

Uistite sa, že:

• Nie je výpadok prúdu
• Spínač magnetickotepelný (Poistka) sa nevypol.

Údržba

Čistenie

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Udržuje častice tukov pochádzajúcich z varenia.

Musí byt čistený jedenkrát za mesiac (alebo ked' upozorňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom. Umývaním v umývačke, protitukový filter sa môže odfarbit, ale jeho filtračná cherakteristika sa tým vôbec nezmení.

Montáž a demontáž tukových filtrov a uhlíkových filtrov sa vykonáva pomocou vysúvacieho vozíka odsávača pár v otvorenej polohe. K tomu, stlačte tlačidlo OFF (T5).

Potom vyberte čelný panel tak, že súčasne t'aháte na hornej časti každej strany (Obr.13). Panel sa otáča dopredu, čím uvolňuje prístup k tukovými filtrom (Obr. 14).

Uholný filter (iba pre filtračnú verziu)

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Po vybratí tukových filtrov, môžete vložit uhlíkové filtre (Obr. 15) (nie je súčasťou dodávky).

Výmena žiaroviek

(V závislosti od modelu k dispozícii). Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Pre výmenu neónu postupujte nasledovne:

1. Zdvihnite vozík.
2. Vypnite napájanie. (táto operácia sa môže vykonať vytiahnutím zástrčky, ak je prístupná, alebo otvorte prepínač ak je predpokladaný vo fáze inštalácie alebo stlačte červené tlačidlo na riadiacej škatuli (Obr. 10c)
3. Odstráňte skrutky, ktoré držia prednú hornú časť, ako je uvedené na (Obr. 16)
4. Zdvihnite prednú hornú časť (Obr. 17)
5. Odstráňte poškodený neón (Obr. 18), a nahradťe ho jedným s rovnakými charakteristikami

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.
