Produkttyp	Köksfläkt
Varumärke	Elica
Modell	PRF0106378
Mått (B x D x H)	90 x 50 x 60 cm
Nettovikt	15 kg
Strömförsörjning	220-240 V / 50 Hz
Motoreffekt	250 W
Maximal ljudnivå	65 dB(A)
Maximal luftflöde	800 m³/h
Filtertyp	Metallfettfilter + aktivt kolfilter (tillval)
Antal hastigheter	3 hastigheter + intensivläge
Belysning	2 LED på 3 W var
Utsugningsfunktion	Frånluft eller recirkulation
Styrning	Pekskärm
Material	Rostfritt stål
Filterunderhåll	Fettfilter kan diskas i diskmaskin; kolfilter byts var 3-6:e månad
Rengöring	Rengör med mjuk trasa och neutralt rengöringsmedel
Säkerhet	Automatisk avstängning vid överhettning
Reservdelar	Filter, LED-lampor, kontrollpanel finns
Reparerbarhet	Reparationsindex: 7,5/10 (uppskattning)
Bruksanvisning på	Franska, engelska, tyska, italienska, spanska m.m.

Vanliga frågor - PRF0106378 ELICA

Hur installerar man Elica PRF0106378 köksfläkt?

Installationen ska utföras av en kvalificerad fackman. Håll ett minsta avstånd på 65 cm mellan fläkten och en elektrisk spis, 75 cm för gasspis. Se till att luftutloppet överensstämmer med lokala normer.

Hur rengör man fettfiltren?

Metallfettfiltren rengörs i diskmaskin på låg temperatur (55°C) eller för hand med svamp och rengöringsmedel. Låt dem torka innan de sätts tillbaka.

När ska kolfiltret bytas?

Aktivt kolfilter byts var 3:e till 6:e månad beroende på användning. Det går inte att tvätta. En indikatorlampa kan tändas för att visa att byte behövs.

Hur byter man LED-lampan i fläkten?

Koppla bort fläkten. Ta bort panelen eller diffusorn beroende på modell. Klicka loss den gamla lampan och ersätt med en ny av samma typ (t.ex. 3 W, G4). Återanslut strömmen.

Fläkten låter, är det normalt?

Ventilationsljud är normalt. Maximal ljudnivå är 65 dB(A). Om ljudet är onormalt, kontrollera att filtren är rena och att inget blockerar utblåset.

Hur ställer man in hastigheterna?

Använd pekskärmen för att välja hastighet. Intensivknappen aktiveras genom att hålla hastighetsknappen intryckt i några sekunder; den fungerar i 10 minuter och återgår sedan till föregående hastighet.

Kan fläkten fungera i recirkulationsläge?

Ja, den kan fungera i recirkulationsläge om den är utrustad med kolfilter. Den filtrerade luften leds tillbaka till köket. Se till att kolfiltret är installerat.

Vad gör man om fläkten inte startar?

Kontrollera elanslutningen och säkringen. Om problemet kvarstår kan motorn eller elektronikkortet vara defekt; kontakta kundtjänst.

Hur återställer man filtermättnadsindikatorn?

Vanligtvis håller du belysningsknappen intryckt i 3 sekunder tills indikatorn blinkar och sedan släcks. Se bruksanvisningen för exakt modell.

Var kan man köpa reservdelar till denna fläkt?

Reservdelar (filter, lampor, fjärrkontroller) finns på Elicas webbplats eller hos auktoriserade återförsäljare. Använd modellnumret vid beställning.

BRUKSANVISNING PRF0106378 ELICA

SV Monterings- och bruksanvisningar

Fettfiltersättigungsanzeige.

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är märkta med symbolen (*)" är särkilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

Varningsföreskrifter

• Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.
• Använd alltid skyddshandskar vid installation och underhållsingrepp.
• Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.
• Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.
• Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.
• Lokalen skall vara ordentligt ventilerad

när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

• Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.
• Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
• Det är strängt förbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

WARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.
• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.
• Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

- I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

Undvik att placera händerna innanför utsugningspanelens (den utdragbara lådan) aktionsradie

Fläkten är försedd med en säkerhetsbrytare som förhindrar att den sätts i funktion när den främre filterpanelen avlägsnas..

I syftet att ständigt förbättra våra produkter förbehåller vi oss rätten att utföra ändringar vad beträffar alla tekniska, funktionella och estetiska egenskaper. Vad beträffar modellen med utvändig motor är bruket av en utsugningsenhet (fristående motor) av samma märke som produkten obligatoriskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

- Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Frånluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

Varning! Avledningsröret medlevereras inte och skall införskaffas separat.

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Filtrerande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

OBS: Luften som renats genom kolfiltren led ut i lokalen genom ett rör som är placerat på sidan av möbeln (Fig. 11).

VARNING: kontrollera innan det flexibla utledningsröret ansluts att utblåssenhetens backventiler kan rotera fritt (Fig. 12).

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristående utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblåsenheten.

Installation

OBS: installationen skall utföras så att fläkten och alla elektroniska komponenter alltid är tillgängliga för eventuella tekniska serviceingrepp.

Kontrollera i samband med installationen av denna produkt att minimiavständet mellan arbetsbänken och eventuella komponenter som är placerade ovanför fläkten är 400 mm.

Detta garanterar utsugningspanelens fria spelfrum uppåt (öpning) och nedåt (stängning) samt underlättar åtkomsten av fläktens kommandotangenter som är placerade på panelen.

WARNING: Positionera metallboxen som innehåller elektroniska komponenter på minst 65 cm avständ från gasspishällen och dessutom på minst 65 cm avständ från fläktens utsugningspunkt.

Minimavständet från luftutsugningspunktens kant och spishällens kant skall vara minst 50mm.

TIPS: Vi rekomenderar att installera metallboxen som innehåller elektroniska komponenter på minst 10 cm avständ från golvet samt på säkert avständ från alla typer av värmekällor (t.ex sidan av en ugn eller spishäll).

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Den elektriska anslutningen av fläkten skall utföras av sakkunig och erfaren teknisk personal.

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

▲ WARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

OBS: på modeller med friståendeGME motor skall motorenhetens kabel anslutas till det härför avsedda kabelfästet i kopplingsdosan av plast på utsugninsenheten.

Kontrollera noga färgen på kablarna i samband med anslutningen.

Fig. 21

Varning! Klipp inte av anslutningskabeln mellan käpan och motorn, i annat fall upphör garantin.

Montering

Kontrollera innan apparaten installeras att inga komponenter är skadade och kontakta i annat fall återförsäljaren utan att inleda installationen. Läs vidare noga samtliga anvisningar här nedan.

- Använd ett avledningsrör vars maximallängd skall vara 5 meter.

- Röret skall vara så rakt som möjligt och antalet böjar skall begränsas då varje böj reducerar utsugningskapaciteten lika mycket som 1 meter rakt rör. (t.ex. i det fall 2 böjar med 90° vinkel installeras bör avledningsrörets längd inte överskrida 3 meter).

- Undvik drastiska direktionsändringar.

- Avledningsrörets diameter skall vara 150mm längs hela rörets längd.

- Avledningsröret skall vara tillverkat av ett normgodkänt material.

- Avlägsna distansstycket som visas i foto (Fig. 1-2) efter avslutad installation.

- I det fall ovanstående instruktioner inte respekteras frånsäger sig Tillverkaren allt ansvar för försämrad prestanda och ökat buller och garantin upphör att gälla.

- Kontrollera innan hålet borras för fixeringen av fläkten att inga invändiga hyllor eller komponenter är placerade i samma höjd på köksmöbelns insida i syftet att undvika problem i samband med installationen. Kontrollera att fläktens och spishällens yttermått är kompatibla med köksmöbeln och att installationen är möjlig.

- Borra ett rektangulärt hål med följande mätt på spishällens baksida: (Fig. 20)

Fläktmodell 60cm: 542x100mm.

Fläktmodell 90cm: 842x100mm.

Fläktmodell 120cm: 1142x100mm.

- Installera fläkten över det uppborrade hålet och trä i den ovanifrån enligt anvisningarna (Fig. 3). I det fall det är frågan om en modell med inbyggd motor skall utblåsenheten avlägsnas innan apparaten placeras i kökmöbeln.

• Fixera fäkten i köksmöbeln med hjälp av de medleverarde byglarna (Fig.4). Montera byglarna i i undersidan av fläkten (Fig.5a) så att ett avständ på 2 mm kvarstår mellan bygelns undersida och köksmöbelns baksida (Fig.5b). Detta avständ gör det möjligt att dra aparaten nedåt i samband med fixeringen, (Fig.5c), så att stålramen ligger an korrekt mot arbetsbänken.

- Kontrollera innan skruvarna skruvas i köksmöbeln att apparaten är lodrätt positionerad i förhållande till arbetsbänken.

- Efter avslutad installation och efter att apparaten anslutits till elnätet skall fläkten höjas och dörrspärren avlägsnas (Fig. 6).

- I det fall det är frågan om en version med inbyggd motor skall motorenheten monteras och luftustläppet riktas i valfri position, nedåt eller uppåt. (Fig. 7b). Motorn kan installeras på fläktens sida eller baksida. När installationen av motorn är avslutad skall avledningsröret monteras.

- I det fall det är frågan om en version med frisstående motor skall denna utblåsenhet (fristående motor) positioneras på lämplig plats och ett avledningsrör förberedas. Montera avledningsröret mellan den fristående motorn och fläkten. Välj ett luftutsläpp av fem

möjliga (Fig. 7a) och installera den medlevererade kopplingen.

• Positionera metalldosan som innehåller elektroniska komponenterna på en lättillgänglig plats för evenetuella serviceingrepp. (Fig. 8), anslut fläktens elektriska kopplingsdon: tryckknappspanelens kopplingsdon (Fig. 9a), 9-poligt kopplingsdon (Fig. 9b), neorrörets kopplingsdon (Fig. 9c)
• På vesioner med inbyggd motor skall motorenhetens kabel ansluta med det härför avsedda kopplingsdonet i dosan med elektroniska komponenter (Fig. 10a)
  • Anslut apparaten med elnätet

Funktion

déläkten är utrustad med en "TOUCH"-anordning för kontroll av belysning och hastighet.

Läs noga instruktionerna nedan för en korrekt användning.

Denna produkt är konstruerad för att fungera med fjärrkontrollen Elica som följer med produkten eller kan köpas separat som tillval.

För att kunna kontrollera köksfläkten med hjälp av fjärrkontrollen måste en anslutningsprocedur utföras.

OBSERVERA!

För att kunna börja måste köksfläkten kopplas ur och sedan anslutas på nytt till elnätet. Därefter måste anslutningsproceduren utföras inom en minut efter att köksfläkten anslutits till elnätet.

Läs fjärrkontrollens medföljande bruksanvisning där all information angående anslutning och korrekt användning kan hittas.

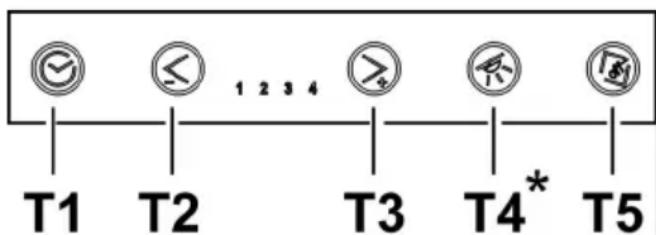

- Tangent T1: senarelägger den tidinställda fläkthastigheten med några minuter.

Fläkten slås av när den inställda tiden förflutit.

Tidsinställningen fungerar enligt följande:

• utsugningshastighet (effekt) 1: 20 minuter
• utsugningshastighet (effekt) 2: 15 minuter
• utsugningshastighet (effekt) 3: 10 minuter
• utsugningshastighet (effekt) 4: 5 minuter

OBS: När timern aktiveras kan fläktens

utsugningshastighet (effekt) sänkas innan fläkten stängs av eftersom en sänkning av hastigheten är förinställd för vissa hastigheter.

Tryck ned tangentema T2 och T3 för att utesluta tidinställningsfunktionen, utsugningshastihgeten (effekten) höjs eller sänks beroende på vilken tangent som hålls nedtryckt. I samband med tidinsträllningsfasen blinkar lysdioden för den aktiverade hastigheten

- Tangent T2: sänker den aktiverade utsugningshastigheten (effekten) (4→3→2→1→OFF).

Hastigheten visualiseras av lysdioden som motsvarar den aktiverade hastigheten.

Tangenten T2 påverkar inte öppningen/stängningen av utsugningspanelen.

- Tangen T3: höjer den aktiverade utsugningshastighen (effekten) (1→2→3→4).

Hastigheten visualiseras av lysdioden som motsvarar den aktiverade hastigheten.

OBS: (gäller endast modeller med inbyggd motor och GME 22 med fristående motor):

Den tidinställda utsugningshastigheten (effekten) 4 fungerar i 6 minuter, varefter fläkten automatiskt går över till utsugningshastighet (effekt) 3.

OBS: (gäller endast GME 88 med fristående motor): den tidinställda utsugningshastheten (effekten)3 fungerar i 7 minuter varefter fläkten automatiskt går över till utsugningshastighet (effekt 2).

Den tidinställda utsugningshastigheten (effekten) 4 fungerar i 6 minuter, varefter fläkten automatiskt går över till utsugningshastighet (effekt) 2

OBS: I det fall utsugningspanelen är stängd (fläkten är avstängd)aktiverar tangenten T3 först en öppning av utsugningspanelen och därefter startar fläkten med utsugningshastighet (effekt) 1.

• Tantent T4*: Tänder belysningen

OBS: i det fall utsugningspanelen är stängd (fläkten är avstängd) aktiverar tangenten T4 först öppningen av utsugningspanelen och därefter tänds belysningen.

- Tangent T5: Öppnar (Höjer) och stänger (sänker) utsugningspanelen.

När tangenten T5 trycks ned när fläkten är avstängd och panelen stängd öppnas först utusgningspanelen och därefter startar fläkten med utsugningshastighet (effekt) 1.

När tangenten T5 trycks ned när fläktenr fungerar (gäller alla hastigheter) och panelen är öppen stängs fläkten först av (om belysningen är tänd släcks denna) och därefter stängs utsugningspanelen.

* Beroende på modell.

Information angående extra funktioner

När frontpanelen skall avlägsnas i samband med rengöring och underhållsingrepp, blockeras samtliga elektroniska utsugningsfunktioner.

Klämskydd: I det fall ett föremål förhindrar stängningen av utsugningspanelen avbryts rörelsen och lådan höjs.

Signal för fettfiltrets mättning.

Efter 40 arbetstimmar signalerar fläkten att fettfiltret är mättat och ett byte av filtret är nödvändigt.

Samtliga lysdioder som indikerar utusgningshastigheterna (effekterna) börjar blinka.

Efter avslutat underhåll skall tangenten T1 hållas nedtryckt i minst 3 sekunder för att återställa signalen.

OBS: Signalen visualiseras inte när fläkten är avstängd (OFF), oberoende av utsugningspanelens position.Funktionsstörningar

Fläkten fungerar inte

Kontrollera att:

• Strömmen inte har gått
• En hastighet är korrekt inställd.
• Panelen är korrekt fasthakad.
- Den 9-poliga anslutningen är korrekt utförd (Fig. 9b).
- Den röda Reset-tangenten som är positionerad ovanpå eldosan är nedtryckt.
- Alla trådarna i den 9-poliga anslutningen är korrekt fastsatta i kopplingsdonet. (kontakterna riskerar att böjas om alltför stor kraft utövas i samband med anslutningsfasen).

Fläktens prestanda är låg

Kontrollera att:

• Den valda motorhastigheten är tillräcklig för den befintliga mängden rök och ånga
• Köket är tillräckligt ventilerat för att garantera en korrekt lufttillförsel
  Kolfiltret inte är mättat (gäller filterversionen).
  • Avledningsöret inte är tilltäppt.
• Utsugningsenhetens backventiler kan rotera fritt.

Fläkten stängs av under funktionen

Kontrollera att:

• Strömmen inte har gått
- den magnettermiska differentialbrytaren (Överbelastningsskyddet) inte har utlösts.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättning – om sådan finns på er modell – anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

Montering och nedmontering av fettfiltren och kolfiltren skall göras med den utdragbara lådan i öppen position. Tryck i detta syfte ner tangenten OFF (T5).

Ta därefter ur frontpanelen genom att dra samtidigt på sidornas ovansida (Fig.13). Panelen roterar framåt och frilägger felfiltren (Fig. 14).

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

Tag först ur fettfiltren innan kolfiltren (ej medelevererade) sätts i(Fig.15).

Byte av Lampor

(Beroende på modell).

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på märkplåten eller intill fläktens lampa.

Gör på följande sätt för att byta ut neonröret:

1. Höj vagnen.

2. Bryt strömtillförseln. genom att antingen tau r kontakten om en sådan är tillgänglig, eller slå ifrån strömbrytaren om en sådan är installerad eller genom att trycka på den röda tangenten på kommandodosan (Fig. 10c)

3. Skruva ur skruvarna i den övre fronten enligt anvisningarna (Fig. 16)

4. Höj den övre fronten (Fig. 17)

5. Tau r det trasiga neonröret (Fig. 18) och ersätt det med ett nytt neonrör som har samma egenskaper

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.

Låsing av ikke-returventilen

Kullfilter (kun med resirkulering av luften)
