Toote tüüp	Köögiõhupuhasti
Bränd	Elica
Mudel	PRF0106378
Mõõtmed (L x P x H)	90 x 50 x 60 cm
Netokaal	15 kg
Elektritoide	220-240 V / 50 Hz
Mootori võimsus	250 W
Maksimaalne müratase	65 dB(A)
Maksimaalne õhuvool	800 m³/h
Filtratsiooni tüüp	Metallist rasvafilter + aktiivsöefilter (valikuline)
Kiiruste arv	3 kiirust + intensiivrežiim
Valgustus	2 LED-i, kumbki 3 W
Väljatõmbe funktsioon	Väljatõmme või retsirkulatsioon
Juhtimine	Puutetundlik paneel
Materjal	Roostevaba teras
Filtrite hooldus	Metallist rasvafiltrid on nõudepesumasinas pestavad; söefiltreid tuleb vahetada iga 3-6 kuu tagant
Puhastus	Puhasta pehme lapiga ja neutraalse pesuvahendiga
Ohutus	Automaatne väljalülitus ülekuumenemise korral
Varuosad	Filtrid, LED-pirnid, juhtpaneel saadaval
Remonditavus	Remonditavuse indeks: 7.5/10 (hinnanguline)
Kasutusjuhend saadaval	Prantsuse, inglise, saksa, itaalia, hispaania jne

Korduma kippuvad küsimused - PRF0106378 ELICA

Kuidas paigaldada Elica PRF0106378 õhupuhasti?

Paigaldamise peab tegema kvalifitseeritud spetsialist. Hoidke õhupuhasti ja elektripliidi vahel minimaalselt 65 cm, gaasipliidi puhul 75 cm. Veenduge, et õhu väljalaskeava vastab kohalikele normidele.

Kuidas puhastada rasvafiltreid?

Metallist rasvafiltreid saab puhastada nõudepesumasinas madalal temperatuuril (55°C) või käsitsi käsna ja pesuvahendiga. Laske neil enne tagasipanekut kuivada.

Millal tuleb söefiltrit vahetada?

Aktiivsöefilter tuleb vahetada iga 3-6 kuu tagant sõltuvalt kasutusest. See ei ole pestav. Vahetamise vajadusest võib anda märku indikaatortuli.

Kuidas vahetada õhupuhasti LED-pirni?

Ühendage õhupuhasti vooluvõrgust lahti. Eemaldage paneel või difuusor vastavalt mudelile. Klõpsake vana pirn lahti ja asendage see sama tüüpi uuega (nt 3 W, G4). Ühendage toide tagasi.

Õhupuhasti teeb müra, kas see on normaalne?

Ventilatsioonimüra on normaalne. Maksimaalne müratase on 65 dB(A). Kui müra on ebatavaline, kontrollige, et filtrid on puhtad ja miski ei blokeeri väljatõmmet.

Kuidas reguleerida kiirusi?

Kiiruse valimiseks kasutage puutetundlikku paneeli. Intensiivklahv aktiveeritakse, hoides kiiruse klahvi paar sekundit all; see töötab 10 minutit ja naaseb seejärel eelmisele kiirusele.

Kas õhupuhasti saab töötada retsirkulatsioonirežiimil?

Jah, see saab töötada retsirkulatsioonirežiimil, kui see on varustatud söefiltriga. Filtreeritud õhk suunatakse kööki tagasi. Veenduge, et söefilter on paigaldatud.

Mida teha, kui õhupuhasti ei lülitu sisse?

Kontrollige elektriühendust ja kaitselülitit. Kui probleem püsib, võivad mootor või elektroonikaplokk olla defektsed; võtke ühendust müügijärgse teenindusega.

Kuidas lähtestada filtri küllastuse indikaator?

Üldiselt hoidke valgustuse klahvi all 3 sekundit, kuni indikaator vilgub ja seejärel kustub. Täpse mudeli kohta vaadake kasutusjuhendit.

Kust osta selle õhupuhasti varuosasid?

Varuosad (filtrid, pirnid, kaugjuhtimispuldid) on saadaval Elica veebisaidil või volitatud edasimüüjate juures. Tellimiseks kasutage mudelinumbrit.

KASUTUSJUHEND PRF0106378 ELICA

ET Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Ōhupuhasti on ette nähtud küpsetuslöhnade ja - aurude eemaldamiseks üksnes koduses majapidamises.

Öhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde.
• Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Juhendis sümboliga „(*)“ tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid onõpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi

või teisi süttivaid aineid.

• Öhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.
• Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht.
• Kubu all ei tohi toidukasutamisel kasutada leeke.
• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab olema kontrollitud tingimustes, et vältida kuuma öli süttimist.

TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.
• Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke öiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

- Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.

Õhupuhastit liigutades ärge asetage käsi väljatõmmatava õhu väljatõmbepaneeli tööalasse.

Õhupuhasti on varustatud kaitselülititega, mis peatavad töörežiimi, kui filtrite ees paiknev paneel lahti võetakse.

Kuna soovime oma tooteid järjest paremaks muuta, jätame arendustööd tehes endale öiguse muuta seadmete nii

tehnilisi, tööpõhimõtet puudutavaid kui ka esteetilisi omadusi. Et õhupuhasti töötaks korralikult, tuleb välise mootoriga mudelite korral kasutada sama tootja tõmbeüksust (välist mootorit).

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode körvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol ■ tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

- Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskondlike möjude vähendamiseks kasutamise ajal:

Lülita tömbekapp minimaalkiirusel sisse kohe kui oled hakanud sööki valmistama ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav löhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida töhusus ja vähendada müra.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Õhu väljatõmbega versioon

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.

Tähelepanu! Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Filtersüsteem

Välja tömmatud öhk puhastatakse rasvast ja löhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Märkus. Läbi söefiltrite ringlev öhk juhitakse tagasi kööki toru kaudu, mis suunab öhu läbi kapi külje (joonis 11).

Tagasilöögiklapi blokeeringu tühistamine

Enne painduva väljalasketoru ühendamist veenduge, et tömbeüksuse tagasilöögiklapid oleksid vabad ja liiguksid ilma takistusteta (joonis 12).

Ilma imimootorita mudelid töötavad ainult väljatõmberežiimis ja selline mudel tuleb ühendada välimise väljatõmbeseadmega (ei kuulu komplekti).

Kokkupanemisõpetus on lisaseadme juures.

Paigaldamine

Märkus. Öhupuhasti tuleb paigaldada nii, et juurdepääs seadmele ja selle elektroonilistele osadele oleks alati tagatud juhuks, kui on vaja tehniliselt sekkuda.

Toote paigaldamisel soovitame jätta tööpinna ja võimalike öhupuhasti peale paigutatavate osade vahele vähemalt 400 mm.

Seda on vaja selleks, et tömbepaneel saaks joosta takistusteta ülespoole (avanemine) ja allapoole (sulgumine) ning et hölbustada juurdepääsu paneelil asuvatele juhtseadistele.

ETTEVAATUST! Elektroonilisi detaile sisaldav metallkarp peab jääma gaasipliidi pinnast vähemalt 65 cm kaugusele või vähemalt 65 cm kaugusele õhupuhasti tömbepunktist.

Downdraft'i ja pliidi serva vahele peab jääma vähemalt 50 mm;

SOOVITUS: soovitame paigaldada elektroonilisi detaile sisaldava metallkarbi põrandast vähemalt 10 cm kõrgusele ja kõigist soojusallikatest (nt praeahju külg, pliidi keedupind) piisavalt kaugele.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Öhupuhasti peavad elektrivörku ühendama pädevad spetsialistid.

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Märkus. Kui kasutatakse kaugmootorit GME, tuleb mootori kaabel ühendada vastava klemmiga, mis asub seadme laskuvat öhuvoolu reguleeriva osa juhtmestiku plastkarbis.

Ühendamisel pidage hoolikalt silmas juhtmete värvi.

Joonis 21

Tähelepanu! Kubu ja mootori vahelise elektrijuhtme läbilõikamisel kaotab garantii kehtivuse.

Paigaldamine

Enne seadme paigaldamist veenduge, et seadme kõik osad on terved, muidu võtke ühendust edasimüüjaga ning ärge seadet ühendage. Lugege tähelepanelikult kõiki järgnevaid suuniseid.

- Kasutage öhu väljalasketoru, mille maksimaalne pikkus

ei ületaks 5 meetrit.

• Piirake toru kurvide arvu, sest iga kurv vähendab väljatõmbe tõhusust sama palju kui üks meeter sirget toru (nt kahe 90-kraadise kurvi korral ei tohi toru olla pikem kui 3 meetrit).
  • Vältige järske suunamuutusi.
• Kasutage toru, mille diameeter oleks kogu pikkuses 150 mm.
• Kasutage toru, mille materjal vastab heakskiidetud nõuetele.
• Kui seade on paigaldatud, eemaldage turvalisuse eesmärgil kinnitatud pehmenused (joonised 1–2).
• Kui eespool esitatud juhiseid ei järgita, ei vastuta tootja jõudluse või müraprobleemide korral ning garantii kaotab kehtivuse.
• Enne augu tegemist kontrollige, et mööbli sees alal, kuhu öhupuhasti paigaldatakse, ei oleks selliseid pindu või muid iseärasusi, mis võiksid õigel paigaldamisel probleeme tekitada. Veenduge, et öhupuhasti ja keeduala möötmed sobituksid mööbli omaga ja et paigaldamine oleks seega võimalik.
• Tehke keeduala tagumisse ossa neljakandiline auk, millel on järgmised möötmed (joonis 20).

60 cm ôhupuhasti: 542 × 100 mm

90 cm ōhupuhasti: 842 × 100 mm

120 cm õhupuhasti: 1142 × 100 mm

• Paigaldage õhupuhasti puuritud auku ülevalt poolt (joonis 3). Sees paikneva mootoriga mudelite korral tuleb enne seadme mööbli sisse paigaldamist tömbeüksus eemaldada.
• Kinnitage öhupuhasti mööbli sisse, kasutades selleks komplektis olevaid ühendusklambreid (joonis 4). Järgmisena kinnitage ühendusklambrid öhupuhasti siseküljele (joonis 5a). Jätke ühendusklambri alumise osa ja mööbli põhja vahele 2 mm (joonis 5b). See vahemaa võimaldab seadme kinnitamise hetkel allapoole tömmata (joonis 5c), et roostevabast terasest raam kinnituks täpselt tööpinnale.
• Enne kruvide mööbli külge kinnikeeramist veenduge, et seade asetuks tööpinnaga täpselt risti.
• Kui paigaldamine on lõpule viidud ja seade elektrivõrguga ühendatud, tõstke õhupuhasti üles ja eemaldage luugi kinnitus (joonis 6).
• Sees paikneva mootoriga mudeli korral jätkake mootoriüksuse paigaldamist, suunates öhu väljalaskeava varem valitud poole – üles või alla (joonis 7b). Mootori võib paigaldada nii öhupuhasti esi- kui ka tagaküljele. Kui mootor on paigaldatud, asetage kohale öhu väljalasketoru.
• Välise mootoriga mudeli korral leidke tõmbeüksusele (välisele mootorile) sobiv koht ja paigaldage õhu väljalasketoru. Seejärel ühendage õhupuhasti ja välise mootori vaheline õhu väljalaskeava. Valige üks viiest võimalikust väljalaskeavast (joonis 7a) ja paigaldage komplektis olev ühendustoru.
• Asetage elektroonilisi detaile sisaldav metallist toitekarp kergesti juurdepääsetavasse kohta, et seda saaks vajaduse korral kasutada (joonis 8), ja kinnitage

ōhupuhasti külge selle elektripistikuühendus: juhtimise pistikupesa (joonis 9a), üheksa klemmiga pistikupesa (joonis 9b), neoonroheline pistikupesa (joonis 9c).

• Sees paikneva mootoriga mudeli korral ühendage mootoriüksuse juhe elektrikarbi vastavasse ühenduskohta (joonis 10a).
• Ühendage seade elektrivörku.

Töötamine

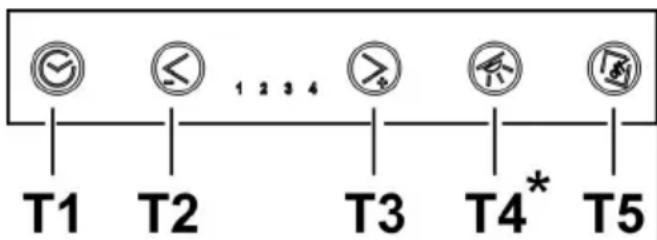

Õhupuhastil on TOUCH-seade tulede ja kiiruste seadistamiseks.

Õigeks kasutamiseks lugege tähelepanelikult läbi järgnevad juhised.

See toode on möeldud kasutamiseks koos Elica kaugjuhtimispuldiga, mis on tootega kaasas või valikulisena eraldi soetatav.

Et juhtida õhupuhastit kaugjuhtimispuldist, tuleb pult õhupuhastiga ühendada

TÄHELEPANU!

Alustuseks tuleb õhupuhasti elektrivõrgust eemaldada ning seejärel tagasi ühendada. Pärast seda tuleb ühendamisprotseduur teha esimese minuti jooksul alates toitega ühendamisest.

Lugege puldiga kaasasolevat juhendit, kust leiate kogu teabe nii puldi ühendamise kui ka öige kasutuse kohta.

- Nupp T1: viivitab õhupuhasti väljalülitamisega ja lülitab teatud ajaks sisse seadistatud kiiruse.

Kui taimeriga seadistatud aeg saab läbi, lülitab öhupuhasti end välja.

Taimeriga töötab öhupuhasti järgmiselt.

• 1. tömbekiirus (-võimsus): 20 minutit
• 2. tömbekiirus (-võimsus): 15 minutit
• 3. tömbekiirus (-võimsus): 10 minutit
• 4. tömbekiirus (-võimsus): 5 minutit

NB! Kui taimer on töörežiimil, vöib öhupuhasti enne

väljalülitumist minna üle väiksemale tömbekiirusele (-võimsusele), sest mõne kiiruse korral vähendab öhupuhasti seda automaatselt ise.

Nuppude T2 ja T3 vajutamisel väljub õhupuhasti taimeri režiimist ning tömbekiirus (-võimsus) suureneb või väheneb vastavalt valitud nupule. Taimeri režiimi korral vilgub kiirusele vastav märgutuli.

- Nupp T2: tömbekiirus (-võimsus) väheneb (4→3→2→1→OFF).

Valitud kiirust näitab vastav märgutuli.

Nupp T2 ei mõjuta mingil määral väljatõmbepaneeli avanemist/sulgumist.

• Nupp T3: tömbekiirus (-võimsus) suureneb (1→2→3→4).

Valitud kiirust näitab vastav märgutuli.

Märkus (ainult sees paikneva mootori ja GME 22 kaugmootoriga mudeli korral).

1. tömbekiiirusel (-võimsusel) töötab õhupuhasti 6 minutit, seejärel lülitub seade automaatselt 3. tömbekiiirusele (-võimsusele).

Märkus (ainult GME 88 kaugmootoriga mudeli korral).

1. tömbekiiirusel (-võimsusel) töötab õhupuhasti 7 minutit, seejärel lülitub seade automaatselt 2. tömbekiiirusele (-võimsusele).
2. tömbekiiirusel (-võimsusel) töötab õhupuhasti 6 minutit, seejärel lülitub seade automaatselt 2. tömbekiiirusele (-võimsusele).

Märkus. Kui paneel on suletud (õhupuhasti on välja lülitatud), siis nupp T3 avab kõigepealt väljatõmbepaneeli ja seejärel käivitab õhupuhasti 1. tõmbekiiirusel (-võimsusel).

• Nupp T4*: lülitab tuled sisse.

Märkus. Kui paneel on suletud (õhupuhasti on välja lülitatud), siis nupp T4 avab kõigepealt väljatõmbepaneeli ja seejärel lülitab sisse tuled.

- Nupp T5: avab (tõstab) ja sulgeb (langetab) väljatõmbepaneeli.

Kui õhupuhasti on välja lülitatud ja paneel on suletud, siis nupp T5 avab kõigepealt väljatõmbepaneeli ja seejärel käivitab õhupuhasti 1. tõmbekiirusel (-võimsusel).

Kui õhupuhasti on sisse lülitatud (mis tahes kiirusel) ja paneel on avatud, siis nupp T5 lülitab köigepealt õhupuhasti välja (kui tuled on sees, siis lülitab ka need välja) ning seejärel suleb väljatõmbepaneeli.

* Kui mudelil on see olemas.

Lisateave funktsioneerimise kohta

Esimese paneeli eemaldamise ajal (nt puhastus- ja hooldustöödeks) on köik elektroonilised tömbefunktsioonid ja seadme osade liikumine blokeeritud.

Muljumiskindlus: kui seadme laskuvat õhuvoolu reguleeriva osa sulgumine on takistatud, siis sulgumine peatub ja väljatõmbepaneel tõuseb üles.

Rasvafiltri küllastumise märguanne

Iga 40 töötunni järel annab öhupuhasti teada, et rasvafiltrit tuleb puhastada.

Märguandeks on kõigi tömbekirust (-võimsust) näitavate märgutulede üheaegne vilkumine.

Rasvafiltri märguande lähtestamine

Pärast rasvafiltri hooldamist hoidke rasvafiltri märguande lähtestamiseks nuppu T1 vähemalt 3 sekundit all.

Märkus. Märguanne ei ilmu, kui õhupuhasti on välja lülitatud (OFF), söltumata väljatõmbepaneeli asendist.

Törked seadme töös

Õhupuhasti ei tööta

Kontrollige, kas

• tegemist ei ole elektrikatkestusega;
• kiirus on kindlasti valitud;
• paneel on korralikult kinnitatud;
• ühendus üheksa klemmiga pistikupesaga on kindel (joonis 9b);
• elektrikarbi peal asutav punane lähtestamise nupp on sisselülitatud;
• juhtmed on üheksa klemmiga pistikupesas korralikult ühendatud (kui kasutada ühendamiselt liiga suurt survet, võivad ühenduskohad painduda).

Õhupuhasti võimsus on nõrk

Kontrollige, kas

• valitud mootorikiirus on sobiv, arvestades ruumis olevat suitsu ja auru;
• köök on piisavalt õhutatud – see aitab vältida söefiltri suurt koormust (filterversiooniga õhupuhasti korral);
  • väljalasketorus ei ole takistusi;
  • tömbeüksuse tagasilöögiklapid liiguvad ilma takistusteta.

Õhupuhasti lülitub töötamise ajal välja

Kontrollige, kas

• tegemist ei ole elektrikatkestusega;
• magnettermiline kaitseseade on töökorras.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÖI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasva- ja söefiltrite paigaldamiseks ja äravõtmiseks tuleb öhupuhasti väljatõmmatav paneel avada. Selleks vajutage OFF-nuppu (T5).

Seejärel võtke esipaneel küljest, tömmates korraga ülemise serva mölemast küljest (joonis 13). Paneel avaneb ettepoole ja juurdepääs rasvafiltritele on vaba (joonis 14).

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Pärast rasvafiltrite eemaldamist on võimalik paigaldada eraldi juurde ostetavad söefiltrid (joonis 15)

Pirnide vahetamine

(Kui mudelil on need olemas.)

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Asendage katkine lamp sama tüüpi lambiga, nii nagu on kirjas märgisel või õhupuhastil lambi kõrval.

Neoonlambi asendamiseks toimige järgmiselt.

1. Tõstke väljatõmbepaneel üles.
2. Katkestage ühendus elektrivõrguga (eemaldage pistik pistikupesast, avage kaitselülii, kui paigaldamisel on sellise võimalusega arvestatud, või vajutage elektrikarbi punasele nupule (joonis 10c).
3. Eemaldage esikülje ülaosalt kinnituskruvid (joonis 16).
4. Tõstke esikülje ülaosa üles (joonis 17).
5. Võtke katkine neoonlamp ära (joonis 18) ja asendage see samasuguste omadustega lambiga.

Kui valgustus ei hakka tööle, kontrollige enne tehnoabi kutsumist, kas pirn on korralikult pesas.
