Tip produs	Hotă încastrată
Marcă	Elica
Model	ELITE 14 PRF0037991A
Utilizare	Aspirantă (evacuare exterioară) sau filtrantă (reciclare cu filtru de cărbune)
Distanța minimă de montare (gătit electric)	50 cm
Distanța minimă de montare (gătit pe gaz sau mixt)	65 cm
Număr de viteze	3 + oprire
Iluminare	1 lampă de 3W, soclu E14, tensiune 230V
Tensiunea de alimentare	230 V ~ 50/60 Hz (conform plăcuței de identificare)
Tip de comandă	Întrerupătoare mecanice (lumini și viteze)
Filtru antigrăsime	Metalic, lavabil manual sau în mașina de spălat vase (ciclu delicat)
Frecvența de curățare a filtrului antigrăsime	Cel puțin o dată pe lună
Filtru de cărbune	Opțional (pentru versiunea filtrantă), de înlocuit la maxim 4 luni
Diametrul conductului de evacuare	Trebuie să corespundă flanșei de racord (nu este furnizată)
Material	Nespecificat (oțel/inox probabil)
Dimensiuni (L x A x Î)	Încastrat în mobilier, dimensiuni variabile în funcție de model
Clasa de eficiență energetică	Nespecificată
Nivel sonor	Nespecificat
Siguranță	Deconectați înainte de întreținere, nu utilizați fără filtru, respectați distanța de siguranță
Reciclare	Conform DEEE, nu aruncați la gunoiul menajer

Întrebări frecvente - ELITE 14 PRF0037991A ELICA

Cum se instalează hota Elica ELITE 14 în versiunea aspirantă?

Pentru o instalare în versiunea aspirantă, conectați flanșa de evacuare a aerului (situată deasupra hotei) la un conduct de evacuare exterior. Diametrul conductului trebuie să fie identic cu cel al flanșei. Asigurați-vă că ați îndepărtat filtrul de cărbune dacă este prezent. Respectați distanțele minime de siguranță: 50 cm pentru gătit electric, 65 cm pentru gătit pe gaz sau mixt.

Cum se utilizează hota în versiunea filtrantă (reciclare)?

Pentru versiunea filtrantă, instalați un filtru de cărbune activ (nu este furnizat). Aerul aspirat este degresat și dezodorizat înainte de a fi returnat în cameră. Asigurați-vă că înlocuiți filtrul de cărbune la maximum 4 luni pentru a garanta o bună eficiență.

Cum se curăță filtrul antigrăsime al hotei?

Filtrul antigrăsime metalic se curăță cel puțin o dată pe lună. Puteți să-l spălați manual cu un detergent neagresiv sau în mașina de spălat vase la temperatură joasă și ciclu rapid. Rețineți că spălarea în mașina de spălat vase poate matui metalul, dar nu afectează eficiența filtrului.

Cum se schimbă lampa hotei?

Mai întâi, deconectați aparatul. Asigurați-vă că lampa este rece. Scoateți grila de aspirație, apoi înlocuiți becul defect cu unul nou de tip E14, 3W, 230V, lungime 55 mm (referință ILCOS: DRGSB/C/UB-3/27/1B-230-E14-55). Remontați grila.

Care este distanța minimă dintre hotă și plita de gătit?

Distanța minimă este de 50 cm pentru plitele electrice și de 65 cm pentru plitele pe gaz sau mixte. Dacă instrucțiunile plitei dumneavoastră indică o distanță mai mare, aceasta prevalează.

Pot folosi hota fără filtru antigrăsime?

Nu, nu utilizați niciodată hota fără filtrul antigrăsime montat corect. Acest lucru ar putea deteriora aparatul și prezenta un risc de incendiu. Filtrul trebuie curățat regulat.

Cum se conectează hota la electricitate?

Verificați dacă tensiunea corespunde celei indicate pe plăcuța de identificare (de obicei 230V). Conectați la o priză de perete accesibilă după instalare sau faceți o conexiune directă cu un întrerupător conform. Cablul de alimentare este special; în caz de nevoie, contactați serviciul after-sales.

Ce fac dacă hota nu pornește sau iluminarea nu funcționează?

Înainte de a contacta serviciul post-vânzare, verificați dacă luminile sunt corect fixate în locaș. Dacă iluminarea rămâne stinsă, înlocuiți becul cu unul nou identic (3W, E14). Pentru motor, verificați alimentarea electrică și întrerupătorul.

La ce frecvență trebuie înlocuit filtrul de cărbune?

Filtrul de cărbune trebuie înlocuit după maxim 4 luni de utilizare, sau mai devreme dacă mirosul de gătit persistă. Nu poate fi curățat sau regenerat. Durata depinde de frecvența de utilizare și de curățarea filtrului de grăsimi.

Cum se reciclează hota la sfârșitul vieții?

Nu aruncați hota la gunoiul menajer. Conform directivei DEEE (2012/19/CE), duceți-o la un centru de colectare pentru reciclarea echipamentelor electrice și electronice. Contactați primăria sau distribuitorul pentru mai multe informații.

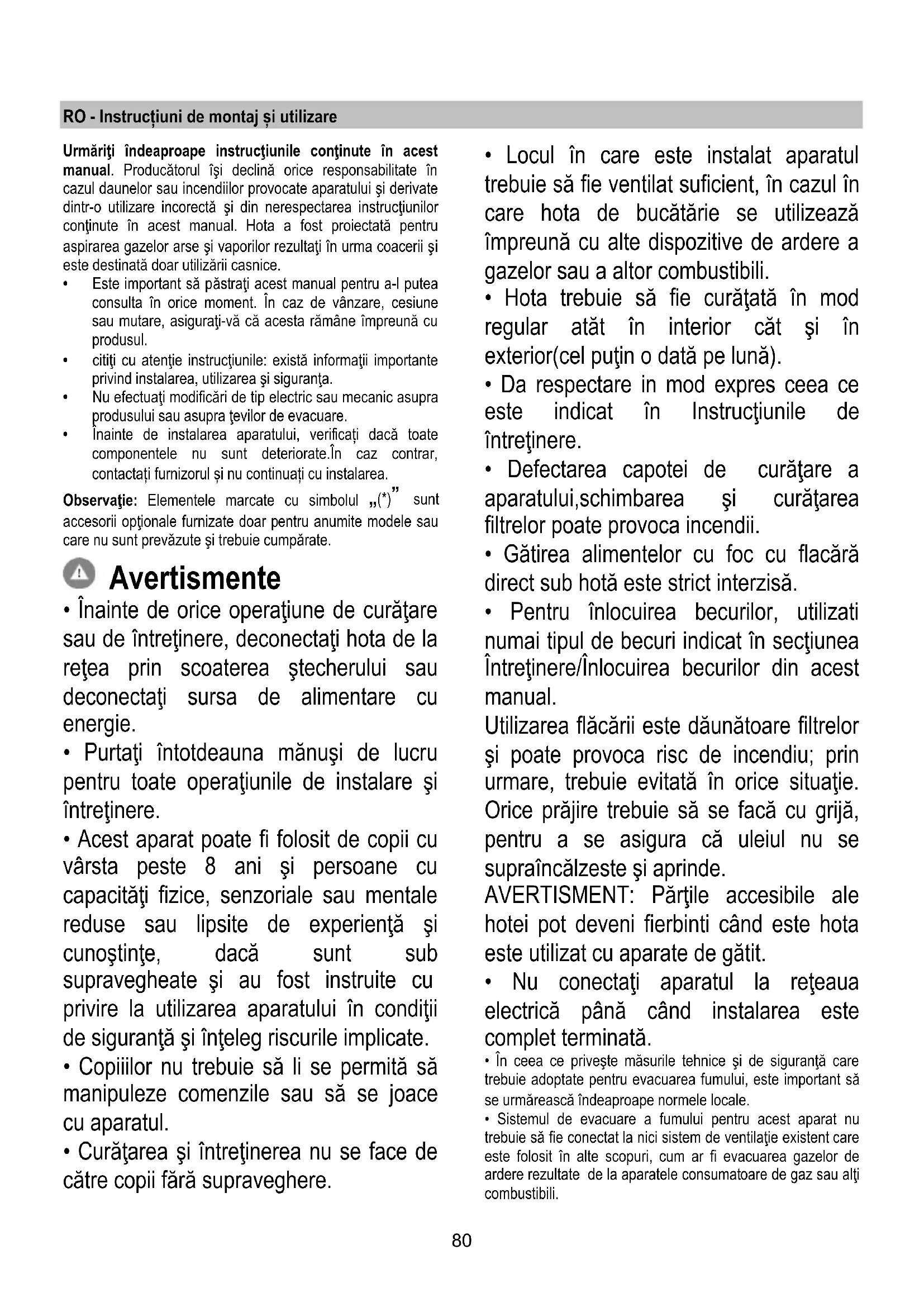

MANUAL DE UTILIZARE ELITE 14 PRF0037991A ELICA

Instrucțiuni de montaj și utilizare

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma coacerii și este destinată doar utilizării casnice.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
• Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Observație: Elementele marcate cu simbolul „(*)” sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.

Avertismente

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
• Da, respectați în mod expres ceea ce este indicat în Instrucțiunile de întreținere.
• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și nu se aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți când hota este utilizată cu aparate de gătit.

- Nu conectați aparatul la rețeaua electrică până când instalarea este complet terminată.

• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alți combustibili.
• Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi.
• Utilizați lungimea corectă a șuruburilor, care este identificată în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENȚIE!

• Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
• Nu utilizați cu un programator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/sporite doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

ATENȚIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

ATENȚIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordați hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de racord).

! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). ! Evitați schimbările drastice de secțiune ale tubului.

Atenție! Dacă hota este prevăzută cu filtru de cărbune, acesta trebuie scos.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Atenție! Dacă hota nu este prevăzută cu filtru de cărbune, trebuie să-i faceți comanda și să-l instalați înainte de a utiliza hota.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice, și de 65 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este

prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este directă la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENȚIE!

Înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanția etc.), eventual să le scoateți și să le păstrați.

Acest tip de hotă trebuie să fie montat sub un dulap de bucătărie sau sub un alt suport.

Funcționare

Hota este dotată cu un panou de comandă, de la care se modifică viteza de aspirație și se declanșează aprinderea becurilor pentru iluminarea blatului de aragaz.

a. Întrerupător lumini ON/OFF. b. Întrerupător OFF/viteza 1 c. Selectare rapidă 2 d. Selectare rapidă 3

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Filtru anti-grăsimi

Fig. 10-21

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 20

Reține mirosurile neplăcute, derivate în urma procesului de coacere.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU le spălați sau refolosiți.

Scoateți filtrele anti-grăsimi.

Aplicați un filtru cu cărbune pe fiecare latură și fixați-l la hotă.

Puneți la loc filtrul anti-grăsimi.

Înlocuirea becurilor

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că nu au o temperatură ridicată.

Extrageți complet sertarul detașabil.

Scoateți grila de aspirare pentru a accede la locașul becurilor.

Scoateți becul deteriorat și înlocuiți-l cu unul nou (consultați tabelul de mai jos):

Bec Putere (W)			Soclu tip
	3		E14
Voltaj (V)		Dimensiune (mm)
230		55 (Lungime Centru Luminos)
Cod ILCOS D(conform IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Montați la loc grilajul.

Dacă plafoniera nu se aprinde, controlați dacă ați introdus bine becurile înainte de a chema Asistența tehnică.
