ELITE 14 PRF0037991A - извлекувач ELICA - Бесплатен кориснички прирачник

Тип на производ	Вградена вентилација
Бренд	Elica
Модел	ELITE 14 PRF0037991A
Употреба	Извлекувачки (надворешно испуштање) или филтер (рециклирање со јаглероден филтер)
Минимално растојание за монтирање (електрично готвење)	50 cm
Минимално растојание за монтирање (гасна или мешана плоча)	65 cm
Број на брзини	3 + стоп
Осветлување	1 светилка од 3W, грло E14, напон 230V
Напон на напојување	230 V ~ 50/60 Hz (според фабричката плочка)
Тип на команда	Механички прекинувачи (светла и брзини)
Филтер за маснотии	Метален, се мие на рака или во машина за садови (благ циклус)
Фреквентност на чистење на филтерот за маснотии	Барем еднаш месечно
Јаглероден филтер	Опционално (за филтерска верзија), заменете го најдоцна на секои 4 месеци
Дијаметар на одводниот канал	Мора да одговара на приклучниот прстен (не е вклучен)
Материјал	Не е специфицирано (веројатно челик/нерѓосувачки челик)
Димензии (Ш x Д x В)	Вградливо во кабинет, варијабилни димензии во зависност од моделот
Класа на енергетска ефикасност	Не е специфицирано
Ниво на бучава	Не е специфицирано
Безбедност	Исклучете го пред одржување, не користете без филтер, почитувајте го растојанието за безбедност
Рециклирање	Во согласност со WEEE, не фрлајте со домашниот отпад

Често поставувани прашања - ELITE 14 PRF0037991A ELICA

Како да ја инсталирате вентилацијата Elica ELITE 14 во извлекувачка верзија?

За инсталација во извлекувачка верзија, поврзете го излезниот прстен за воздух (се наоѓа над вентилацијата) со надворешен одводен канал. Дијаметарот на каналот мора да биде ист како оној на прстенот. Проверете дали го отстранивте јаглеродниот филтер ако е присутен. Почитувајте ги минималните безбедносни растојанија: 50 cm за електрично готвење, 65 cm за гасна или мешана плоча.

Како да ја користите вентилацијата во филтерска верзија (рециклирање)?

За филтерска верзија, инсталирајте активен јаглероден филтер (не е вклучен). Всмуканиот воздух се обезмастува и дезодорира пред да се врати во просторијата. Заменете го јаглеродниот филтер најдоцна на секои 4 месеци за да обезбедите добра ефикасност.

Како да го исчистите филтерот за маснотии на вентилацијата?

Металниот филтер за маснотии се чисти барем еднаш месечно. Може да го миете на рака со благ детергент или во машина за садови на ниска температура и брз циклус. Имајте предвид дека миењето во машина може да го затемни металот, но тоа не влијае на ефикасноста на филтерот.

Како да ја замените светилката на вентилацијата?

Прво исклучете го апаратот. Проверете дали светилката е ладна. Отстранете ја вшмукувачката решетка, потоа заменете ја неисправната сијалица со нова од тип E14, 3W, 230V, должина 55 mm (референца ILCOS: DRGSB/C/UB-3/27/1B-230-E14-55). Вратете ја решетката.

Кое е минималното растојание помеѓу вентилацијата и плочата за готвење?

Минималното растојание е 50 cm за електрични шпорети, и 65 cm за гасни или мешани шпорети. Ако упатствата на вашиот шпорет наведуваат поголемо растојание, тоа важи.

Може ли да ја користам вентилацијата без филтер за маснотии?

Не, никогаш не користете ја вентилацијата без правилно монтиран филтер за маснотии. Ова може да го оштети апаратот и да претставува ризик од пожар. Филтерот мора редовно да се чисти.

Како да ја приклучите вентилацијата на струја?

Проверете дали напонот одговара на оној наведен на фабричката плочка (обично 230V). Вклучете го во достапен ѕиден штекер по инсталацијата или направете директно поврзување со соодветен прекинувач. Кабелот за напојување е специјален; доколку е потребно, контактирајте со сервисната служба.

Што да направам ако вентилацијата не се вклучува или ако осветлувањето не работи?

Пред да контактирате со сервисната служба, проверете дали светилките се правилно поставени во нивното лежиште. Ако осветлувањето остане исклучено, заменете ја сијалицата со нова идентична (3W, E14). За моторот, проверете го напојувањето и прекинувачот.

Колку често треба да го заменам јаглеродниот филтер?

Јаглеродниот филтер треба да се замени најдоцна по 4 месеци употреба, или порано ако мирисот од готвење опстојува. Не може да се чисти ниту регенерира. Траењето зависи од фреквенцијата на употреба и чистењето на филтерот за маснотии.

Како да ја рециклирате вентилацијата на крајот на нејзиниот век?

Не фрлајте ја вентилацијата со домашниот отпад. Во согласност со директивата WEEE (2012/19/EC), однесете ја во собирен центар за рециклирање на електрична и електронска опрема. Контактирајте ја општината или продавачот за повеќе информации.

КОРИСНИЧКИ ПРИРАЧНИК ELITE 14 PRF0037991A ELICA

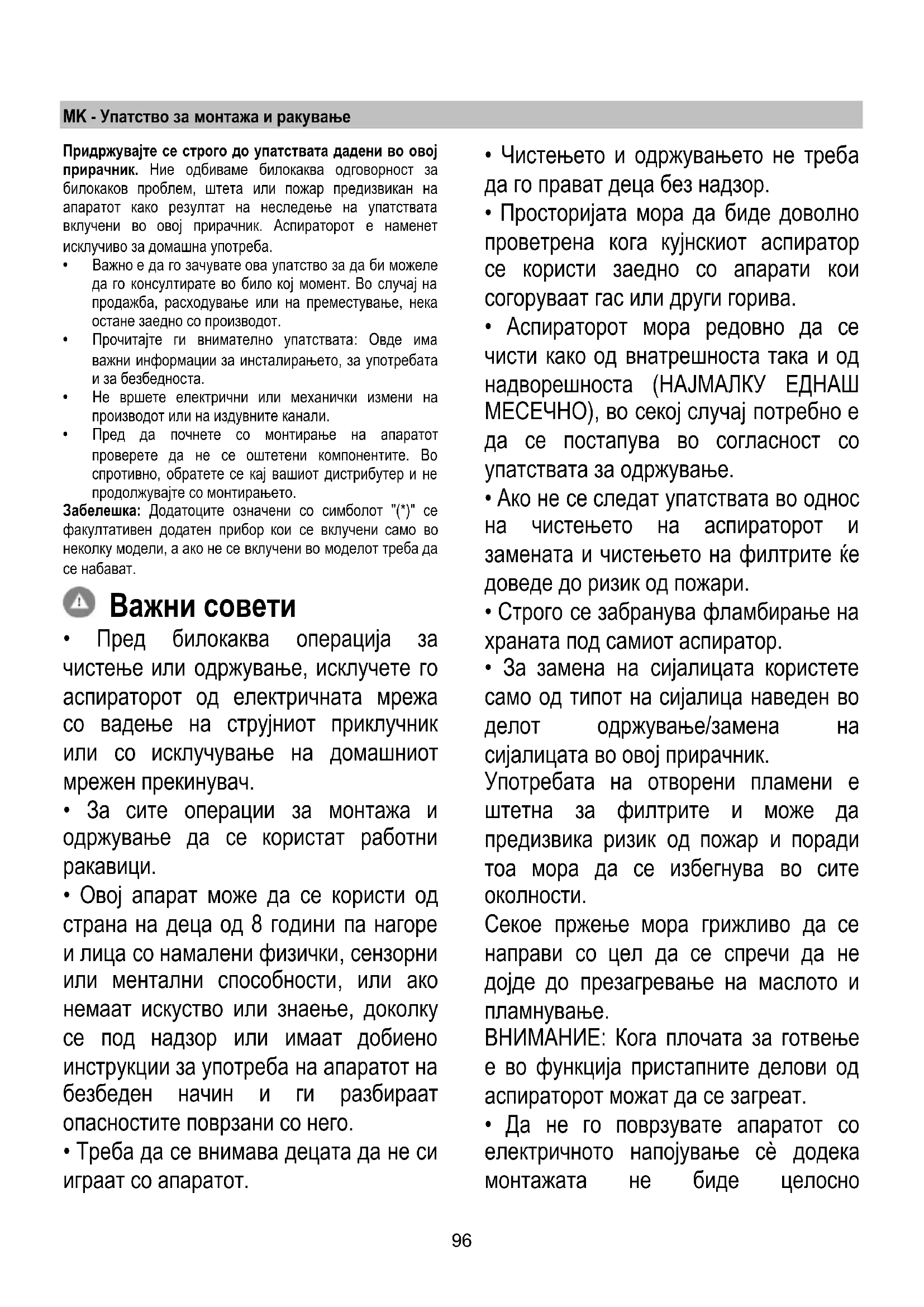

Упатство за монтажа и ракување

Строго придржувајте се до упатствата дадени во овој прирачник. Ние одбиваме каква било одговорност за каков било проблем, штета или пожар предизвикан на апаратот како резултат на непочитување на упатствата вклучени во овој прирачник. Аспираторот е наменет исклучиво за домашна употреба.

• Важно е да го зачувате ова упатство за да можете да го консултирате во секое време. Во случај на продажба, отуѓување или преместување, оставете го заедно со производот.
• Прочитајте ги внимателно упатствата: Овде има важни информации за инсталацијата, употребата и безбедноста.
• Не вршете електрични или механички измени на производот или на издувните канали.
• Пред да започнете со монтирање на апаратот, проверете дали компонентите се оштетени. Во спротивно, обратете се кај вашиот дистрибутер и не продолжувајте со монтирањето.

Забелешка: Додатоците означени со симболот "(*)" се факултативен додатен прибор кој е вклучен само во неколку модели, а ако не е вклучен во моделот, треба да се набави.

Важни совети

- Пред каква било операција за чистење или одржување, исклучете го аспираторот од електричната мрежа со вадење на приклучокот или со исклучување на домашниот прекинувач.

- За сите операции за монтажа и одржување користете работни ракавици.

- Овој апарат може да го користат деца од 8 години па нагоре и лица со намалени физички, сензорни или ментални способности, или без искуство или знаење, доколку се под надзор или добиле инструкции за безбедна употреба на апаратот и ги разбираат опасностите поврзани со него.

- Внимавајте децата да не си играат со апаратот.

- Чистењето и одржувањето не треба да го вршат деца без надзор.

- Просторијата мора да биде добро проветрена кога кујнскиот аспиратор се користи заедно со апарати кои согоруваат гас или други горива.

- Аспираторот мора редовно да се чисти и од внатрешната и од надворешната страна (НАЈМАЛКУ ЕДНАШ МЕСЕЧНО), притоа почитувајќи ги упатствата за одржување.

- Ако не се следат упатствата за чистење на аспираторот и замената и чистењето на филтрите, тоа може да доведе до ризик од пожар.

- Строго е забрането да се фламбира храната под самиот аспиратор.

- За замена на сијалицата, користете само тип на сијалица наведен во делот за одржување/замена на сијалицата во овој прирачник.

Употребата на отворен пламен е штетна за филтрите и може да предизвика ризик од пожар, па затоа мора да се избегнува во сите околности.

Секое пржење мора внимателно да се изврши за да се спречи презагревање на маслото и пламнување.

ВНИМАНИЕ: Кога плочата за готвење е во функција, пристапните делови на аспираторот може да се загреат.

- Не поврзувајте го апаратот со електричното напојување сè додека монтажата не биде целосно

комплетна.

• Што се однесува до техничките и безбедносните мерки за исфрлање на пареа, важно е внимателно да се следат правилата дадени од локалните надлежни власти.
• Издувниот воздух не смее да се испушта во активен оџак за чад создаден од апарати кои согоруваат гас или други горива.
• Не користете го или оставајте го аспираторот без правилно монтирани сијалици поради можниот ризик од електричен удар.
• Никогаш не користете го аспираторот ако решетката не е правилно монтирана!
• Аспираторот НИКОГАШ не смее да се користи како потпорна површина, освен ако тоа не е прецизно наведено.
• Користете ги само завртките за прицврстување обезбедени со производот за монтирање, или ако не се обезбедени, набавете го точниот тип на завртки.
• Користете ја точната должина на завртките што е наведена во Упатството за монтирање.
• Во случај на сомневање, консултирајте се со овластениот центар за техничка поддршка или персонал со слични квалификации.

⚠️ ВНИМАНИЕ!

• Немонтирањето на завртки и уреди за прицврстување во согласност со овие упатства може да доведе до опасности од електрична природа.
• Да не се користи со programmer, тајмер, посебен далечински управувач или било која друга направа која се активира автоматски.

Овој апарат е обележан согласно Европската директива 2012/19/EC за Искористена Електрична и Електронска Опрема (Waste Electrical and Electronic Equipment - WEEE). Со правилно отстранување на овој производ помагате да се спречат потенцијалните негативни последици за околината и здравјето на човекот, што инаку би се предизвикале од несоодветното третирање како отпадок на овој производ.

Симболот ■ прецртана канта за губре на производот или на документите кои одат со производот, покажува дека тој апарат не смее да се третира како комунален отпад. Напротив би требало да се однесе до соодветното место за собирање за рециклирање на електрична и електронска опрема. Отстранувањето мора да се изврши во согласност со локалните прописи за животната средина за отстранување на отпаден материјал. За повеќе детални информации за третманот, поправањето и рециклирањето на овој производ Ве молиме контактирајте со Вашите локални власти, Вашата комунална служба или со продавницата од каде го имате купено производот.

Апаратот е дизајниран, тестиран и произведен според:

- Безбедност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Можности: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предлози за исправна употреба за да се намали влијанието врз животната средина

Вклучете го поклопниот аспиратор на минимална брзина на почеток на готвењето и оставете го да работи уште неколку минути по завршувањето на готвењето. Зголемете ја брзината само во случај на голема количина на чад и пареа и користете ја форсираната брзина во ретки ситуации. Заменете го филтерот (-рите) на активен јаглен кога е потребно да се задржи ефикасноста на намалување на мирис. Исчистете го филтерот за масти (-рите) кога е потребно да се задржи неговата ефикасност.

Користете максимален дијаметар на изводниот систем прикажан во овој прирачник да се оптимизира ефикасноста и да се намали бучавата.

Употреба

Аспираторот може да се користи во вид со надворешно исфрлање на издувниот воздух или со филтер во вид со кружно струење на воздухот.

Вид со надворешно исфрлање на

издувниот воздух

Пареата се исфрла нанадвор преку издувна цевка поставена на приклучната прирабница.

⚠️ ПРЕДУПРЕДУВАЊЕ!

Издувната цевка не е испорачана и треба да се купи. Дијаметарот на издувната цевка треба да биде еднаков со дијаметарот на приклучната прирабница.

⚠️ ПРЕДУПРЕДУВАЊЕ!

Ако аспираторот е опремен со филтри со активен јаглен, тие треба да се отстранат.

Поврзете го аспираторот со цевките и отворите за издувување преку цевка со дијаметар еднаков на излезот на воздухот (приклучна прирабница).

Користете цевка со минимална должина. Користете цевка со што е можно помал број на свиоци (максимален агол на свиок: 90°). Избегнувајте драстични промени на пресекот на цевката.

Внимание! Ако аспираторот е опремен со филтер со активен јаглен, истиот треба да се отстрани.

Варијанта со филтрирање

Всмуканиот воздух се ослободува од масти и мириси пред повторно да се врати во просторијата. За користење на аспираторот во оваа варијанта, потребно е да вградите дополнителен систем за

филтрирање со активен јаглен.

Внимание! Ако аспираторот не е опремен со филтер со јаглен, истиот треба да се нарача и да се монтира пред употреба.

Монтажа

Најмалото растојание помеѓу плочата од шпоретот за садовите за готвење и долниот раб на аспираторот да не биде помало од 50 см за електричните апарати за готвење и 65 см за гасните или комбинираните апарати за готвење. Ако упатството за монтажа за плинските плочи од шпоретот прецизираат поголемо растојание, морате да се придржувате до тоа.

Приклучување на електрична енергија

Главното струјно напојување мора да одговара со оптегот покажан на етикетата за карактеристиките ставена внатре во аспираторот. Ако аспираторот оди со приклучник, поврзете го во штекерот во согласност со струјните прописи и позициониран на пристапно место дури и по монтажата. Ако не е снабден со приклучник (директна врска со електричното напојување) или ако приклучникот не е лоциран на пристапно место, дури и по монтажата, применете би-поларен прекинувач во согласност со стандардите кој обезбедува комплетно исклучување на електричното напојување под услови поврзани со преоптоварување на мрежата категорија III, во согласност со упатството за монтажа.

ПРЕДУПРЕДУВАЊЕ!

Пред (повторно) поврзување на колото од аспираторот со електричното напојување и проверувањето на функционалноста, секогаш проверете дали струјниот кабел е правилно монтиран.

Аспираторот е снабден со специјален кабел за напојување; во случај на оштетување на кабелот, побарајте помош од стручна техничка служба.

Вградување

Пред да се почне со монтирањето:

• Проверете дали купениот производ е со соодветни димензии за одбраниот простор за монтирање.
• Извадете го/ги филтерот/-те на активен јаглен ако се доставени (види го и соодветниот параграф). Тој/тие се монтира/-ат само ако сака да се користи аспираторот во варијанта со филтрирање.
• Проверете дали во внатрешноста на аспираторот (поради транспортот) нема материјал од опремата (на пример кесиња со завртки и навртки, гаранции и др.), ако има извадете го и зачувајте го.

Овој тип на аспиратор треба да се стави внатре во висечки елемент или во друг вид на куќиште.

Функционирање

Аспираторот се испорачува со командна табла со регулатор на брзините на издувување и регулатор за осветлението над плочата од шпоретот.

а. Прекинувач за вклучување/исклучување на светлото. б. Прекинувач за исклучување/брзина 1. в. Одбирање брзина 2. г. Одбирање брзина 3.

Одржување

Чистење

За чистењето ИСКЛУЧИВО користете крпа навлажнета со течни неутрални детергенти. НЕ ЧИСТЕТЕ СО ПОМОШ НА АЛАТ ИЛИ ДРУГИ ИНСТРУМЕНТИ.

Не користете производи кои содржат абразиви. НЕ КОРИСТЕТЕ АЛКОХОЛ!

Филтер за масти

Бр. 10-21

За собирање на масните состојки од пареата од готвењето.

Металниот филтер за масти треба да се чисти еднаш месечно со неагресивни детергенти, рачно или во машина за миење на садови на ниски температури и во краток интервал.

Со перењето во машина за миење на садови металниот филтер за масти може да ја изгуби малку бојата, но неговите карактеристики за филтрирање воопшто не се менуваат.

За да го извадите филтерот за масти, повлечете го забчето за откопчување.

Филтер со активен јаглен (Само за варијанта со филтрирање)

Бр. 20

За собирање на непријатните мириси од пареата од готвењето.

Заситувањето на филтерот од јаглен настапува по повеќе или помалку продолжена употреба, во зависност од типот на готвење и редовноста на чистењето на филтерот за масти. Во секој случај, потребно е да се замени чаурата најмалку на секои 4 месеци.

НЕ може да се пере или обновува.

Извадете ги филтрите за масти.

Ставете по еден филтер на јаглен на страна и прикачете го на аспираторот.

Повторно монтирајте ги филтрите за масти.

Замена на сијалиците

Исклучете го уредот од струјното напојување.

Предупредување! Пред да ги допрете сијаличките проверете дали се изладени.

Извлечете ја фиоката.

Отстранете ја решетката за всмукување за пристап до делот за ламби.

Извадете ја оштетената ламба и заменете ја со нова (според следната табела)

Ламба	Мо́к (W)		Штек-контакт
[Т7К3]	3		E14
Напон (V)		Димензии (mm)
230		55 (Должина на Централната Светлина)
Код ILCOS D(во согласност со IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Повторно монтирајте ја решетката.

Ако осветлението не работи, пред да повикате техничка помош, проверете дали сијалиците се добро ставени.
