MISSY PRF0151543 - извлекувач ELICA - Бесплатен кориснички прирачник

Бренд	ELICA
Модел	MISSY PRF0151543
Тип на производ	Вшмукувачка или филтрирачка хауба
Верзија за употреба	Надворешно одведување или внатрешна циркулација
Минимално растојание за безбедност	50 cm (електрично готвење) / 65 cm (гасно или мешано готвење)
Напојување со електрична енергија	220-240 V ~ 50/60 Hz (според фабричката плочка)
Осветлување	LED сијалица 3 W макс., грло E14
Филтер за маснотии	Метален филтер што може да се мие во машина за садови (месечно чистење)
Филтер со активен јаглен	Опционално за верзија со рециклирање, замена на секои 4 месеци
Контрола	Контролен панел со избор на брзина и осветлување
Тип на монтажа	Ѕиден или тавански, со испорачани клинови
Материјал	Нерѓосувачки челик или боја (според завршницата)
Одржување	Надворешно чистење со влажна крпа и неутрален детергент
Безбедност	Не правете пламен под хаубата, не користете без филтер
Домашна употреба	Во согласност со домашните и слични апликации

Често поставувани прашања - MISSY PRF0151543 ELICA

Дали хаубата ELICA MISSY PRF0151543 може да се користи во режим на рециклирање?

Да, таа може да се користи во верзија за рециклирање со филтер со активен јаглен (опционално) и испорачаниот дефлектор.

Кое е минималното растојание помеѓу хаубата и плочата за готвење?

50 cm за електричен шпорет, 65 cm за гасен или мешан шпорет. Почитувајте ги упатствата на производителот на шпоретот ако е наведено поголемо растојание.

Како да се исчисти филтерот за маснотии?

Металниот филтер се чисти еднаш месечно рачно со неагресивен детергент или во машина за садови на ниска температура и краток циклус. Машината за садови може да ја промени неговата боја, но не и ефикасноста.

Кога треба да се замени филтерот со активен јаглен?

Филтерот со јаглен треба да се менува најдоцна на секои 4 месеци, бидејќи не се чисти и не се регенерира.

Како да се замени сијалицата на хаубата?

Исклучете го апаратот, уверете се дека сијалицата е ладна, отстранете го капакот, заменете со LED сијалица од 3 W макс., грло E14.

Може ли да ја користам хаубата без филтерот за маснотии?

Не, никогаш не користете ја хаубата без правилно поставената решетка, бидејќи тоа претставува опасност од пожар.

Како да ја инсталирам хаубата во режим на надворешно одведување?

Ако вашата хауба е опремена со филтер со јаглен, отстранете го. Поврзете го горниот излез за воздух со одводен канал (не е испорачан) кон надвор.

Каков тип на електричен кабел да се користи за приклучување?

Напонот мора да одговара на оној наведен на фабричката плочка. Користете ѕидна приклучница достапна по инсталацијата или прекинувач во согласност со стандардите.

Дали хаубата работи со периферен вшмукувачки уред?

Моделите без мотор за вшмукување мора да бидат поврзани со периферен уред (не е испорачан). Следете ги упатствата на надворешниот уред.

Како да се рециклира хаубата на крајот на нејзиниот век?

Не ја фрлајте со домашниот отпад. Однесете ја во центар за собирање WEEE или вратете ја на вашиот продавач. Консултирајте www.quefairedemesdechets.fr за точките за собирање во Франција.

КОРИСНИЧКИ ПРИРАЧНИК MISSY PRF0151543 ELICA

МК Упатство за монтажа и ракување

СЛ Наводила за монтажо и упорабо

ХР Упатства за монтажа и употреба

Заменете ја оштетената лампа.

Строго следете ги упатствата дадени во овој прирачник. Ние не преземаме никаква одговорност за било какви проблеми, штети или пожари предизвикани на апаратот како резултат на непочитување на упатствата вклучени во овој прирачник. Аспираторот е наменет исклучиво за домашна употреба.

Забелешка: Додатоците означени со симболот "(*)" се опционален дополнителен прибор кој е вклучен само во некои модели, а ако не е вклучен во моделот, треба да се набави.

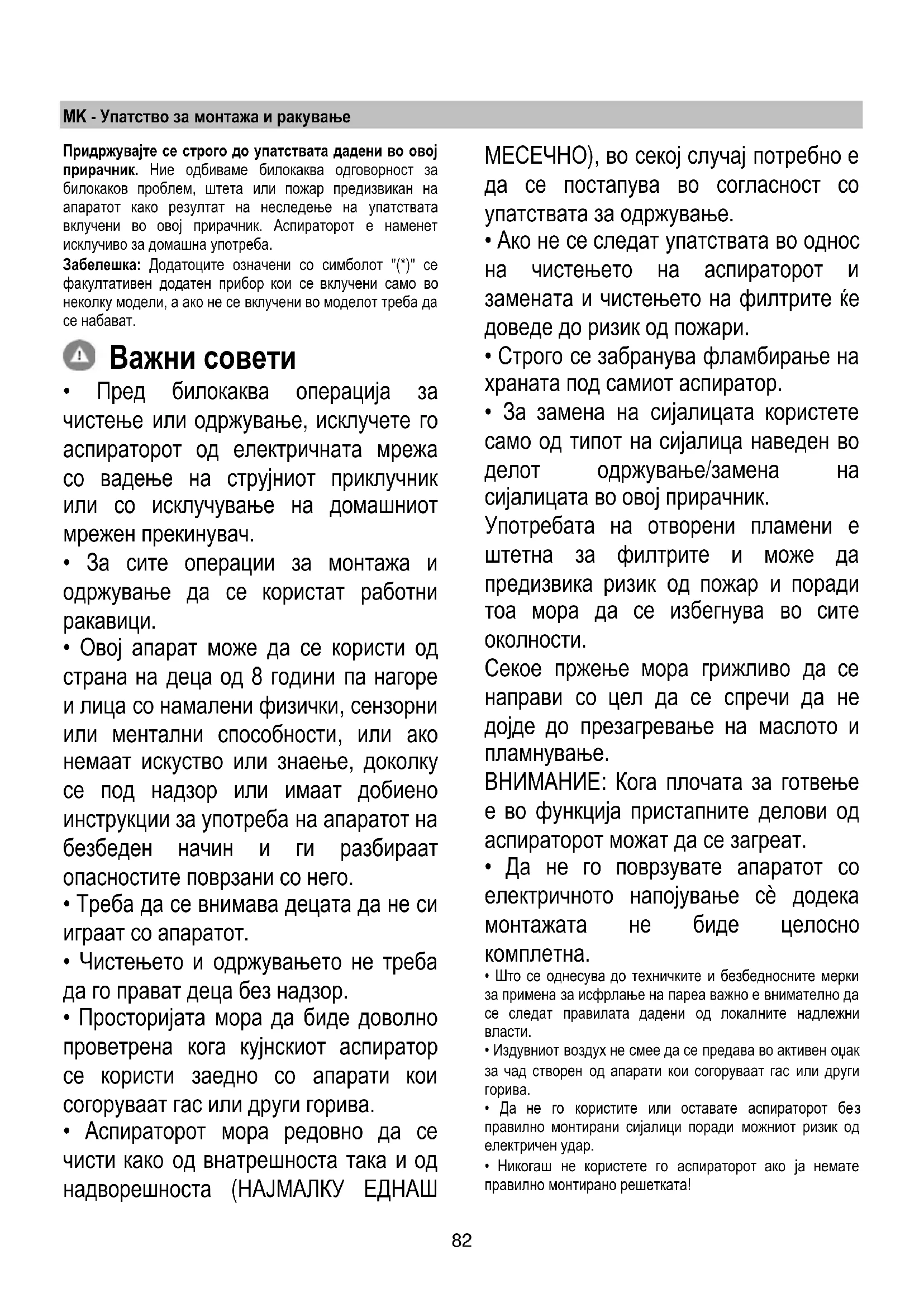

Важни совети

- Пред било каква операција за чистење или одржување, исклучете го аспираторот од електричната мрежа со вадење на приклучокот или со исклучување на домашниот прекинувач.

- За сите операции за монтажа и одржување користете заштитни ракавици.

- Овој апарат може да го користат деца од 8 години па нагоре и лица со намалени физички, сетилни или ментални способности, или без искуство или знаење, доколку се под надзор или добиле инструкции за безбедна употреба на апаратот и ги разбираат опасностите поврзани со него.

- Внимавајте децата да не си играат со апаратот.

- Чистењето и одржувањето не треба да го вршат деца без надзор.

- Просторијата мора да биде соодветно проветрена кога кујнскиот аспиратор се користи заедно со апарати што согоруваат гас или други горива.

- Аспираторот мора редовно да се чисти и од внатрешната и од надворешната страна (НАЈМАЛКУ ЕДНАШ

МЕСЕЧНО), во секој случај потребно е да се постапува во согласност со упатствата за одржување.

- Ако не се следат упатствата за чистење на аспираторот и замена и чистење на филтрите, тоа може да доведе до ризик од пожар.

- Строго е забрането да се фламбира храната под самиот аспиратор.

- За замена на сијалицата, користете само тип на сијалица наведен во делот за одржување/замена на сијалицата во овој прирачник.

Употребата на отворен пламен е штетна за филтрите и може да предизвика ризик од пожар, па затоа мора да се избегнува во сите околности.

Секое пржење мора да се прави внимателно за да се спречи презагревање на маслото и пламнување.

ВНИМАНИЕ: Кога плочата за готвење е во функција, пристапните делови на аспираторот може да се загреат.

- Не поврзувајте го апаратот со електричното напојување додека монтажата не е целосно завршена.

- Што се однесува до техничките и безбедносните мерки за издув на пареа, важно е внимателно да се следат правилата дадени од локалните надлежни власти.

- Издувниот воздух не смее да се испушта во активен оџак за чад создаден од апарати што согоруваат гас или други горива.

- Не користете го или оставајте го аспираторот без правилно монтирани сијалици поради можниот ризик од електричен удар.

- Никогаш не користете го аспираторот ако решетката не е правилно монтирана!

• Аспираторот НИКОГАШ не смее да се користи како потпорна површина, освен ако тоа не е прецизно наведено.
• Користете ги само завртките за прицврстување што се испорачуваат со производот за монтирање, или ако не се испорачани, набавете го точниот тип на завртки.
• Користете ја точната должина на завртките наведена во Упатството за монтирање.
• Во случај на сомневање, консултирајте се со овластениот центар за техничка поддршка или со персонал со слични квалификации.

⚠️ ВНИМАНИЕ!

• Немонтирањето на завртки и уреди за прицврстување во согласност со овие упатства може да доведе до опасности од електрична природа.
• Да не се користи со програмер, тајмер, посебен далечински управувач или било која друга направа која се активира автоматски.

Овој апарат е обележан согласно Европската директива 2012/19/EC за Искористена Електрична и Електронска Опрема (Waste Electrical and Electronic Equipment - WEEE). Со правилно отстранување на овој производ помагате да се спречат потенцијалните негативни последици за околината и здравјето на човекот, што инаку би се предизвикале од несоодветното третирање како отпадок на овој производ.

Симболот ■ прецртана канта за губре на производот или на документите кои одат со производот, покажува дека тој апарат не смее да се третира како комунален отпад. Напротив би требало да се однесе до соодветното место за собирање за рециклирање на електрична и електронска опрема. Отстранувањето мора да се изврши во согласност со локалните прописи за животната средина за отстранување на отпаден материјал. За повеќе детални информации за третманот, поправањето и рециклирањето на овој производ Ве молиме контактирајте со Вашите локални власти, Вашата комунална служба или со продавницата од каде го имате купено производот.

Апаратот е дизајниран, тестиран и произведен според:

• Безбедност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Можности: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предлози за исправна употреба за да се намали влијанието врз животната средина

Вклучете го поклопниот аспиратор на минимална брзина на почеток на готвењето и оставете го да работи уште неколку минути по завршувањето на готвењето. Зголемете ја брзината само во случај на голема количина

на чад и пареа и користете ја форсираната брзина во ретки ситуации. Заменете го филтерот (-рите) на активен јаглен кога е потребно да се задржи ефикасноста на намалување на мирис. Исчистете го филтерот за масти (-рите) кога е потребно да се задржи неговата ефикасност. Користете максимален дијаметар на изводниот систем прикажан во овој прирачник да се оптимизира ефикасноста и да се намали бучавата.

Употреба

Аспираторот може да се користи во вид со надворешно исфрлање на издувниот воздух или со филтер во вид со кружно струење на воздухот.

Варијанта со всмукување

Аспираторот има горен излез за воздух „В“ за исфрлување на пареите во надворешноста (не се доставени одводна цевка и каиши за фиксирање).

Внимание! Ако аспираторот е снабден со филтер на активен јаглен, истиот треба да се отстрани.

Варијанта со филтрирање

Во случај ако не е можно исфрлање на мирисите и пареите од готвењето кон надворешноста, аспираторот може да се користи во варијанта со филтрирање со монтирање на дефлекторот F на оџакот и еден или повеќе филтри на јаглен (во зависност од моделот), мирисите и пареите во кујната се рециклираат низ предната решетка H.

Внимание! Ако аспираторот не е снабден со филтер на јаглен, истиот треба да се нарача и да се монтира пред користење.

Моделите без вентилатор работат само во варијанта со издувување на воздухот и треба да се поврзат со перифериски уред за издувување (не е доставен).

Упатствата за поврзување се доставени со периферискиот уред за издувување.

Монтажа

Сл. 3

Најмалото растојание помеѓу плочата од шпоретот за садовите за готвење и долниот раб на аспираторот да не биде помало од 50 см за електричните апарати за готвење и 65 см за гасните или комбинираните апарати за готвење. Ако упатството за монтажа за плинските плочи од шпоретот прецизираат поголемо растојание, морате да се придржувате до тоа.

⚠️ Приклучување на електрична енергија

Главното струјно напојување мора да одговара со оптегот покажан на етикетата за карактеристиките ставена внатре во аспираторот. Ако аспираторот оди со приклучник, поврзете го во штекерот во согласност со струјните прописи и позициониран на пристапно место дури и по монтажата. Ако не е снабден со приклучник (директна врска со електричното напојување) или ако приклучникот

не е лоциран на пристапно место, дури и по монтажата, применете би-поларен прекинувач во согласност со стандардите кој обезбедува комплетно исклучување на електричното напојување под услови поврзани со преоптоварување на мрежата категорија III, во согласност со упатството за монтажа.

⚠ ПРЕДУПРЕДУВАЊЕ!

Пред (повторно) поврзување на колото од аспираторот со електричното напојување и проверувањето на функционалноста, секогаш проверете дали струјниот кабел е правилно монтиран.

Вградување

Аспираторот се испорачува со прицврстувачки елементи погодни за повеќето видови ѕидови/тавани. Сепак, потребно е да се консултирате со квалификуван техничар за да потврди дали материјалите се соодветни за видот на ѕидот/таванот. Ѕидот/таванот мора да биде доволно цврст да ја издржи тежината на аспираторот.

Функционирање

Аспираторот се испорачува со командна табла со регулатор за брзините на издувување и регулатор за осветлување над плочата на шпоретот.

Одржување

Чистење

За чистење, ИСКЛУЧИВО користете крпа навлажнета со неутрални течни детергенти. НЕ ЧИСТЕТЕ СО ПОМОШ НА АЛАТКИ ИЛИ ДРУГИ ИНСТРУМЕНТИ.

Не користете производи што содржат абразиви. НЕ КОРИСТЕТЕ АЛКОХОЛ!

Филтер за масти

Сл. 1

За собирање на масните состојки од пареата при готвење.

Металниот филтер за масти треба да се чисти еднаш месечно со неагресивни детергенти, рачно или во машина за миење садови на ниски температури и во краток циклус.

При перење во машина за миење садови, металниот филтер за масти може малку да ја изгуби бојата, но неговите филтрирачки својства воопшто не се менуваат.

За да го извадите филтерот за масти, повлечете го јазичето за откопчување.

Филтер со активен јаглен (само за варијанта со филтрирање)

За собирање на непријатните мириси од пареата од готвењето.

Заситувањето на филтерот од јаглен настапува по повеќе или помалку продолжена употреба во зависност од типот

на готвење и редовноста на чистењето на филтерот за масти. Во секој случај потребно е да се замени чаурата најмалку на секои 4 месеци.

НЕ може да се пере или обновува.

Извадете ги филтрите за масти.

Монтирајте ги филтрите така што да го покријат моторот.

Проверете да осовините R на проводникот одговараат со дупчињата S, вртете за крај во правец на стрелките на часовникот се до блокирање.

За демонтирање постапувајте во обратен редослед.

Повторно монтирајте ги филтрите за масти.

Замена на сијалиците

Исклучете го уредот од струјното напојување.

Предупредување! Пред да ги допрете сијаличките проверете дали се изладени.

Отстранете го капакот А со цел да пристапите до сијаличката во кутијата А.

Извадете ја решетката.

Да се користи само ЛЕД лампа од максимум 3W-E14. За повеќе детали, консултирајте се со приложениот документ "ILCOS D" (бр. "1d").

Ако осветлението не работи, пред да повикате техничка помош, проверете дали сијалиците се добро ставени.

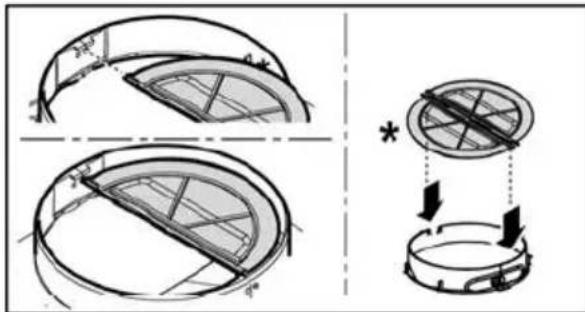

САМО во некои производи:

Како опционален додаток, се испорачува вентил за невраќање на гасови кој треба да се инсталира. Ако од условите за инсталација се заклучи дека е неопходен (на пример: недостаток на заштита од случајно навлегување на воздушни струи од надвор), вметнете го во соодветното седиште во внатрешноста на елементот за излез на воздух пред да ја инсталирате издувната цевка.
