MISSY PRF0151543 - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Prekės ženklas	ELICA
Modelis	MISSY PRF0151543
Gaminio tipas	Gaubtas su ištraukimu arba filtravimu
Naudojimo versija	Išvedimas į lauką arba recirkuliacija viduje
Minimalus saugos atstumas	50 cm (elektrinė viryklė) / 65 cm (dujinė arba mišri viryklė)
Maitinimas elektra	220-240 V ~ 50/60 Hz (pagal duomenų lentelę)
Apšvietimas	LED lemputė 3 W maks., lizdas E14
Riebalų filtras	Metalinis filtras, plaunamas indaplovėje (valymas kas mėnesį)
Anglies filtras	Pasirenkamas recirkuliacijos versijai, keičiamas kas 4 mėnesius
Valdymas	Valdymo skydelis su greičio ir apšvietimo pasirinkimu
Montavimo tipas	Ant sienos arba lubų, su pateiktais kaiščiais
Medžiaga	Nerūdijantis plienas arba dažymas (pagal apdailą)
Priežiūra	Išorinis valymas drėgna šluoste ir neutraliu plovikliu
Saugumas	Negalima kaitinti po gaubtu, nenaudoti be filtro
Buitinis naudojimas	Atitinka buitinius ir panašius naudojimo atvejus

Dažnai užduodami klausimai - MISSY PRF0151543 ELICA

Ar ELICA MISSY PRF0151543 gartraukį galima naudoti recirkuliacijos režimu?

Taip, jį galima naudoti recirkuliacijos versijoje su anglies filtru (pasirenkamas) ir pateiktu deflektoriumi.

Koks yra minimalus atstumas tarp gartraukio ir viryklės?

50 cm elektrinei viryklei, 65 cm dujinei arba mišriai viryklei. Laikykitės viryklės gamintojo nurodymų, jei nurodytas didesnis atstumas.

Kaip valyti riebalų filtrą?

Metalinis filtras valomas kartą per mėnesį rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje ir greitu ciklu. Indaplovė gali pakeisti jo spalvą, bet ne efektyvumą.

Kada reikia keisti anglies filtrą?

Anglies filtras turi būti keičiamas ne rečiau kaip kas 4 mėnesius, nes jis nėra valomas ir neregeneruojamas.

Kaip pakeisti gartraukio lemputę?

Atjunkite prietaisą, įsitikinkite, kad lemputė šalta, nuimkite dangtelį, pakeiskite LED lempute iki 3 W, lizdas E14.

Ar galiu naudoti gartraukį be riebalų filtro?

Ne, niekada nenaudokite gartraukio be tinkamai sumontuotos grotelės, nes tai gaisro pavojus.

Kaip sumontuoti gartraukį ištraukimo į lauką režimu?

Jei jūsų gartraukyje yra anglies filtras, jį išimkite. Prijunkite viršutinę oro išleidimo angą prie ištraukimo kanalo (nepridedamas) į lauką.

Kokio tipo elektros laidą naudoti prijungimui?

Įtampa turi atitikti nurodytą duomenų lentelėje. Naudokite prieinamą sieninį lizdą po montavimo arba pagal standartus atitinkantį grandinės pertraukiklį.

Ar gartraukis veikia su išoriniu siurbimo agregatu?

Modeliai be siurbimo variklio turi būti prijungti prie išorinio agregato (nepridedamas). Vykdykite išorinio agregato instrukcijas.

Kaip utilizuoti gartraukį pasibaigus jo tarnavimo laikui?

Neišmeskite jo su buitinėmis atliekomis. Atiduokite į WEEE surinkimo centrą arba grąžinkite pardavėjui. Dėl surinkimo punktų Prancūzijoje žiūrėkite www.quefairedemesdechets.fr.

NAUDOJIMO INSTRUKCIJA MISSY PRF0151543 ELICA

LT Montavimo ir naudojimosi instrukcija

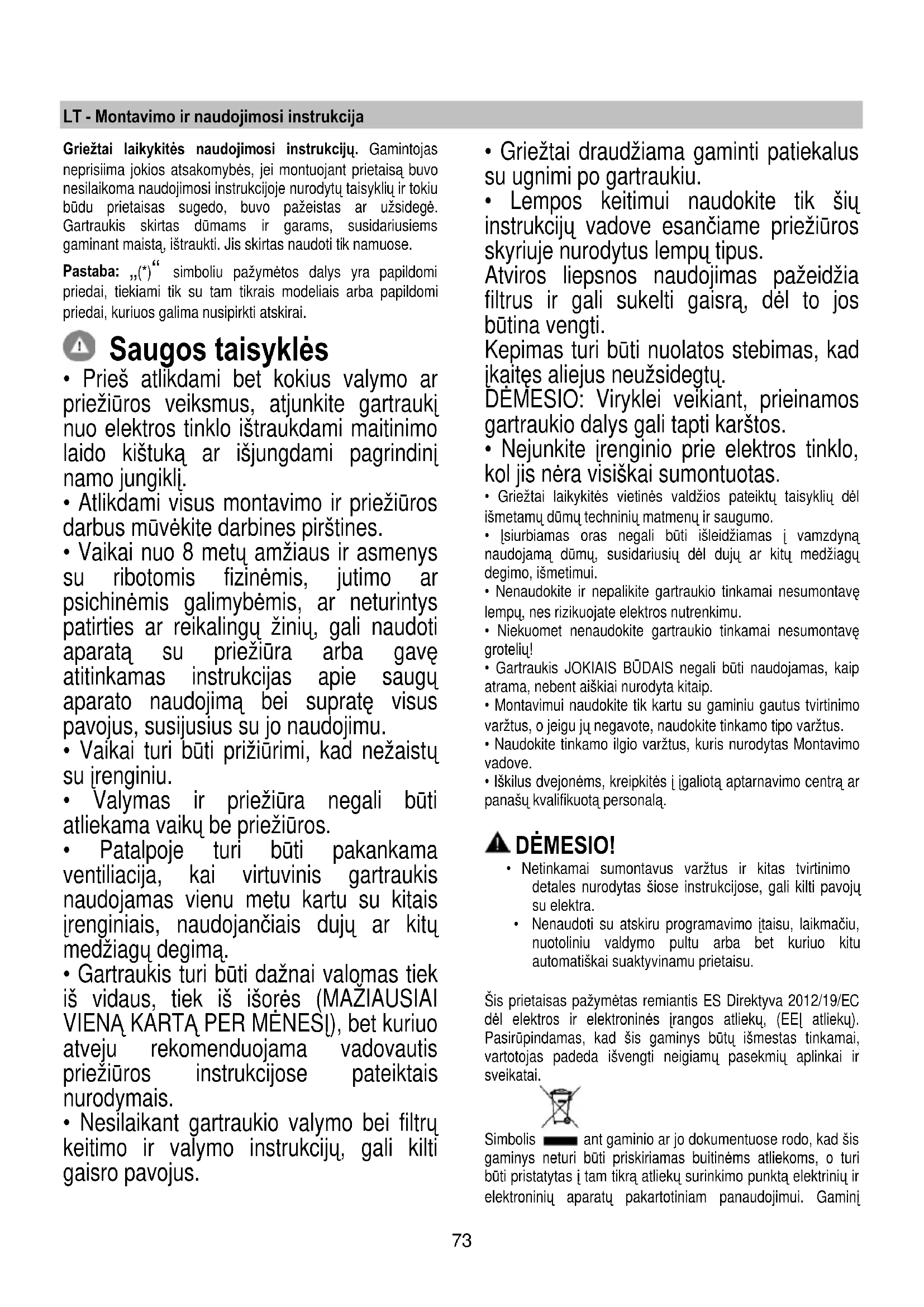

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Pastaba: „(*)" simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungikli.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais irenginiais, naudojančiais duju ar kitu medžiagų degimą.
• Gartraukis turi būti dažnai valąmas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAL VIENA KARTA PER MĖNESI), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.

• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukciju, gali kilti gaisro pavojus.

• Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.

• Lempos keitimui naudokite tik šių instrukciju vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisra, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DÉMÉSIO: Viryklei veïkiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite jrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.
• Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
  • lsiurbiamas oras negali būti išleidžiamas i vamzdyną naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIAIS BÜDAIS negali büti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į igaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

⚠️ DÈMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atlieku, (EE[ atlieku). Pasirūpindamas, kad šis gaminys būtu išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikra atlieku surinkimo punkta elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį

išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkimą ir pakartotinį panaudojima, kreipkitės i specialią vietinę įstaigą, buitinių atliekų rinkimo centra ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijkunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo i išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Oro ištraukimo režimas

Gaubte yra viršutinė oro išėjimo anga B, skirta garų ištraukimui ir pašalinimui į išorę (ištraukiamojo vamzdžio ir užtvirtinimo gnybtų komplekte nėra).

Dėmesio! Jei gaubte yra anglies filtrų, būtinai juos pašalinkite

Vidinės oro recirkuliacijos filtravimo režimas

Tuo atveju, kai gaminant maistą susidaro garų ir jų negalima ištraukti į išorę, galima naudoti gaubtą filtravimo režimu, įmontuojant F deflektorių ant vamzdžio ir įmontuojant vieną ar kelis anglies filtrus (tai priklauso nuo Jūsų turimo modelio). Taip dūmai ir garai virtuvėje bus valomi per viršutines H groteles.

Dèmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą.

Modeliai be traukos variklio veikia tik ištraukimo režimu ir turi būti prijungti prie išorinio ištraukimo įrenginio (nėra komplekte).

Pajungimo instrukcija pateikiama kartu su periferiniu bloku.

Irengimas

3 pav.

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia ijungti gaubta i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DÈMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Montavimas

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai sienu/lubu, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintu, ar medžiagos pritaikytos tam sienu/lubu tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytu gaubto svorj.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalu saugantis filtras

1 pav.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpuoju ciklu.

Plaunant metalini nuo riebalu sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios

Norėdami išmontuoti riebalų filtra, patraukite spyruoklinę atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

2 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtras prisipildo naudojant ji ilga laika, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet koku atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius.

NEGALIMA plauti ar regeneruoti.

Nuimkite nuo riebalų saugančius filtrus.

Imontuokite filtrus taip, kad jie uždengtų variklj.

Patikrinkite, ar transporterio R dalys atitinka S skylutes, po to užsukite pagal laikrodžio rodyklę iki galo.

Jei norite išmontuoti, atlikite šiuos veiksmus atbuline tvarka.

Vėl įstatykite nuo riebalų saugančius filtrus.

Lempų keitimas

1 pav.

Išjunkite prietaisą iš elektros tinklo.

Dèmesio! Prieš liesdami lempas, jsitikinkite, kad jos atvésusios.

Norėdami pasiekti lempoms skirtą ertmę, nuimkite dangtį A.

Pakeiskite sugedusią lemputę.

Naudokite tik daug. E14 3W šviesos diodu lemputes. Norėdami išsamesnių duomenų, žr. pridėtą skrajutę „ILCOS D“ (raidinė skaitmeninė padėtis „1d“).

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą, patikrinkite, ar lempas įstatėte teisinga pozicija.

TIK kai kuriuose produktuose:

kaip pasirenkamas priedas kartu tiekiamas dūmų atbulinis vožtuvas, kurį reikia sumontuoti. Jei montavimo sąlygos to reikalauja (pvz., nėra apsaugos nuo atsitiktinio oro srovių patekimo iš išorės), prieš montuodami dūmų išleidimo vamzdį, įdėkite jį i specialų laikiklj oro išleidimo jungties viduje.

TIKAI dažos produktos:
