MISSY PRF0151543 - ас үй желдеткіші ELICA - Тегін пайдаланушы нұсқаулығы

Бренд	ELICA
Модель	MISSY PRF0151543
Өнім түрі	Сорғыш немесе фильтрлік сорғыш
Пайдалану нұсқасы	Сыртқы шығару немесе ішкі рециркуляция
Қауіпсіздіктің ең аз қашықтығы	50 см (электрлік пісіру) / 65 см (газды немесе аралас пісіру)
Электрмен жабдықтау	220-240 В ~ 50/60 Гц (техникалық тақтайшасына сәйкес)
Жарықтандыру	LED шам 3 Вт макс, қуыс E14
Майға қарсы сүзгі	Металл сүзгі ыдыс жуғышта жуылады (ай сайын тазалау)
Белсенді көмір сүзгісі	Рециркуляция нұсқасы үшін қосымша, 4 ай сайын ауыстырылады
Басқару	Жылдамдық таңдауы және жарықтандыру функциялары бар басқару панелі
Орнату түрі	Қабырғаға немесе төбеге, бекіткіштермен бірге
Материал	Тот баспайтын болат немесе бояу (өңдеуге байланысты)
Күтім	Сыртқы бетін дымқыл шүберекпен және бейтарап жуғыш затпен тазалау
Қауіпсіздік	Сорғыш астында жалын шығаруға болмайды, сүзгісіз пайдалануға болмайды
Тұрмыстық қолданыс	Тұрмыстық және ұқсас қолданысқа сәйкес

Жиі қойылатын сұрақтар - MISSY PRF0151543 ELICA

ELICA MISSY PRF0151543 сорғышы рециркуляция режимінде қолданыла ала ма?

Иә, ол рециркуляция нұсқасында қосымша белсенді көмір сүзгісі және берілген дефлектормен пайдаланыла алады.

Сорғыш пен пісіру бетінің арасындағы ең аз қашықтық қандай?

Электрлік плита үшін 50 см, газ немесе аралас плита үшін 65 см. Егер үлкенірек қашықтық көрсетілсе, плита өндірушісінің нұсқауларын орындаңыз.

Майға қарсы сүзгіні қалай тазалау керек?

Металл сүзгі айына бір рет қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғышта төмен температурада және жылдам циклде тазаланады. Ыдыс жуғыш оның түсін өзгертуі мүмкін, бірақ тиімділігіне әсер етпейді.

Белсенді көмір сүзгісін қашан ауыстыру керек?

Көмір сүзгісін ең көбі 4 ай сайын ауыстыру керек, себебі ол тазаланбайды және қайта қалпына келмейді.

Сорғыштың шамын қалай ауыстыру керек?

Құрылғыны ажыратыңыз, шамның суық екеніне көз жеткізіңіз, қақпақты алыңыз, 3 Вт макс, E14 қуысты жаңа LED шаммен ауыстырыңыз.

Майға қарсы сүзгісіз сорғышты пайдалана аламын ба?

Жоқ, сорғышты тор дұрыс орнатылмай ешқашан пайдаланбаңыз, себебі бұл өрт қаупін тудырады.

Сорғышты сыртқа шығару режимінде қалай орнату керек?

Егер сорғышыңызда көмір сүзгісі болса, оны алыңыз. Үстіңгі ауа шығаруды сыртқа арналған шығару құбырына (жиынтыққа кірмейді) жалғаңыз.

Қосылу үшін қандай электр кабелін қолдану керек?

Кернеу техникалық тақтайшада көрсетілгенге сәйкес келуі керек. Орнатудан кейін қолжетімді қабырға розеткасын немесе нормативтерге сәйкес автоматты ажыратқышты пайдаланыңыз.

Сорғыш сыртқы сору қондырғысымен жұмыс істей ме?

Сорғыш қозғалтқышы жоқ үлгілер сыртқы қондырғыға (жиынтыққа кірмейді) қосылуы керек. Сыртқы қондырғының нұсқауларын орындаңыз.

Сорғышты қызмет мерзімі аяқталғанда қалай қайта өңдеу керек?

Оны тұрмыстық қоқыспен бірге тастамаңыз. Оны WEEE жинау орталығына тапсырыңыз немесе сатушыға қайтарыңыз. Франциядағы жинау пункттері үшін www.quefairedemesdechets.fr сайтын қараңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ MISSY PRF0151543 ELICA

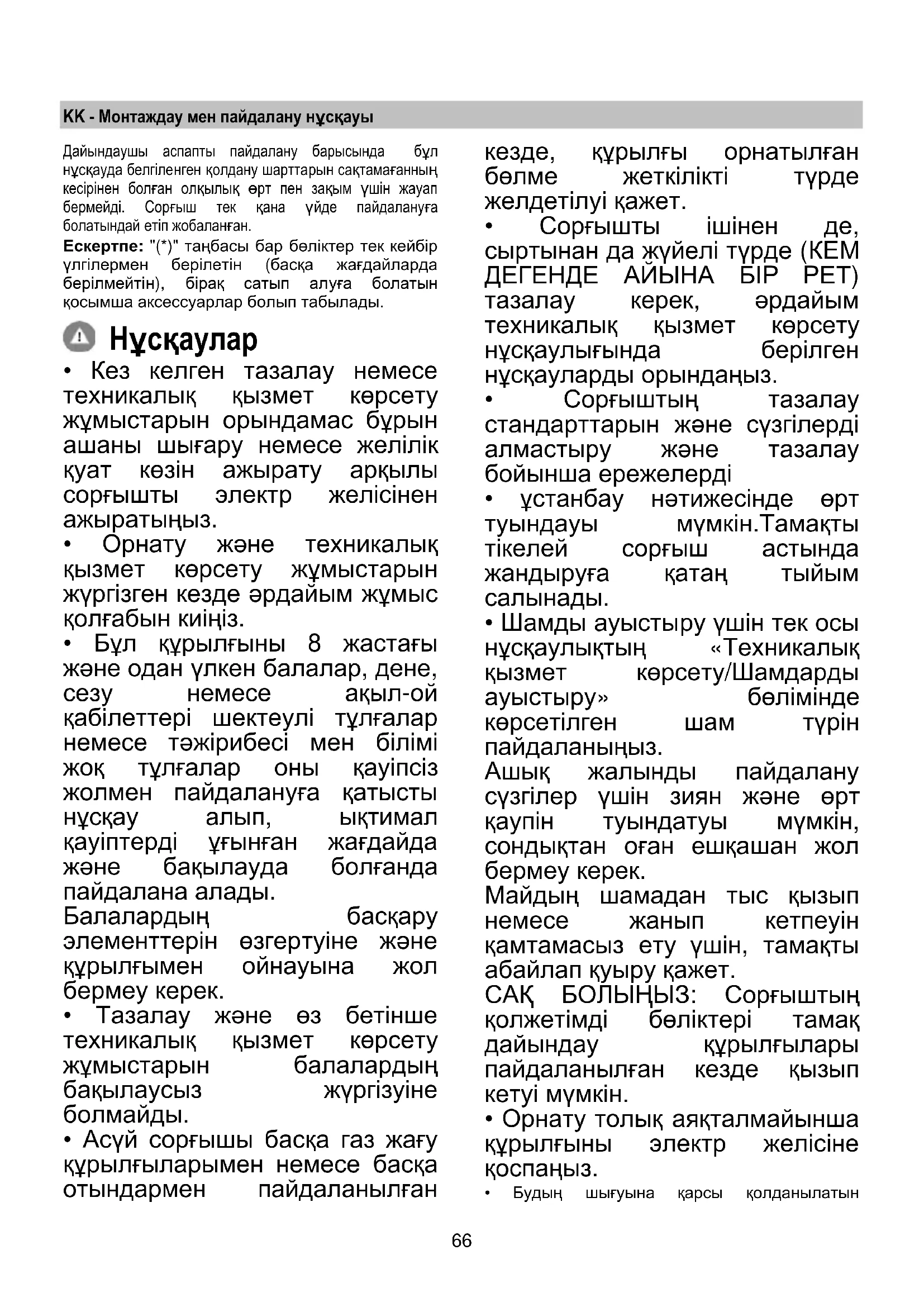

КК Монтаждау мен пайдалану нускауы

Дайындаушы аспапты пайдалану барысында бул нүскауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

Ескертпе: "(*)" таңбасы бар беліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

Нускаулар

- Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

- Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

• Бул кұрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол berмеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

- Асуй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған

кезде, кұрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.

• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

- устанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

- Шамды ауыстыру ўшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін түындатуы мүмкін, сондықтан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.

САҚ БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

- Орнату толык аякталмайынша кұрылғыны электр желісіне қоспаңыз.

• Будың шығуына қарсы қолданылатын

техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді муқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.
• Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаңыз.
  • Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.
• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.
• Бурандалардың орнату нүсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Кумэндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғага хабарласыңыз.

ECKEPTY!

• Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауінтерге әкелуі мүмкін.
• Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама күжаттағы

таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі түрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бундай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындары нан, қалдықтарды қайта пайдаға асыру қызметінен немесе

берілген өнімді Сіз сатып алған дукенен ала аласыз.

Кұрылғы келесіперге сай жобаланған, сыналған және жасап шығарылған:

• Kayıncızdık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Пайдалану

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе ішкі қайта айналу сүзгіші ретінде пайдалануға арналған.

Тарту варианты

Бу мен түтінді сыртка шығарып тастау үшін, Сорғыш В жоғарғы ауабұрғышпен жабдықталған (тарту трубасы және қыскыштар-фиксаторлар берілмейді).

Ескерту! Егер сорғыш көмір сүзгімен жабдыкталса, оны алып тастаңыз.

Сузетін үлгі

Дайындау кезінде түтіндер мен буды сыртка шығаруға болмайтын жағдайда F дефлекторын өңешке және бір немесе бірнеше көмір үзгіштерін (қолда бар үлгіге байланысты) орнатып, сүзетін үлгінің сүзіндісін пайдалануға болады, түтіндер мен бу асуйте Н жоғарғы тордың көмегімен қайтадан беріле бастайды.

Ескерту! Егер сорғыш көмір сүзгімен жабдықталмаса, тапсырыс беріп қолданудың алдында қондырыңыз.

Сорғыш қозғаушысы жоқ үлгілер тек желдетпе тәртібінде ғана жұмыс істейді. Оларды сыртқы

сорғыш құрылғысына қосу қажет (жеткізілмейді). Оны орнату нұсқауы құрылғының өзіне қоса тіркелген.

Кондыру

3-cypet

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс.

Егер нүсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Электр қосулары

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Бекіту

Сүзгі көптеген қабырға/төбе түрлеріне сәйкес келетін бекіткіштермен (фиксаторлармен) қамтамасыздандырылған. Алайда, материалдар берілген қабырға/төбе түріне сәйкестігіне көз жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере алатындай қабырға/төбе жеткілікті мықты болуы керек.

Пайдалану

Суыру желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

Техникалық қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шұберекті пайдаланыңыз.
ҚұРЫЛГЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚұРАЛЫН ПАЙДАЛАНБАҚЫЗ! Абразиялық қоспасы бар затты пайдаланбаныз. СПИРТТИ ПАЙДАЛАНБАҚЫЗ!

Май сүзгісі - 1- сурет

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек.

Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады.

Май сүзгісін алып тастау үшін серіппелі босату түтқасын тартыңыз

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде)

2-cypet

Ас пісірген кезде жарамсыз иісті устап қалады.

Көмірлі фильтрдін қанығуы ұзак пайдалану мерзімінің қысқа немесе ұзак өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз.

Көмірлі фильтрді жууға болмайды және де регенерецияға жарамсыз.

Май сүзгілерін алып тастаңыз.

Көмір сүзгілерін мотордың үстіне орнатыңыз.

Дефлектордағы R істіктерін S науаларымен туралаңыз, одан кейін сүзгі орнында құлыпталғанша оны сағат тілімен бұраңыз.

Көмір сүзгілерін алып тастау үшін жоғарыдағы рәсімді кері ретпен орынданыз.

Май сүзгілерін қайта бекітіңіз.

Шам ауыстыру - 1- сурет

Аспапты электр жүйесінен өшіріңіз

Ескерту! Лампаны ұстаудан бұрын, олар суығандығына көз жеткізіңіз.

Жарык беретін бөлікке қол жеткізу үшін А қақпағын шешу керек.

Закымданған шамды ауыстырыңыз.

Тек макс. 3 Вт Е14 ЖШД шамдарын пайдаланыңыз. Косымша мәліметтерді берілген "ILCOS D" ("1d" әрібпі-санды позициясы) буклетінен көріңіз.

Көмескі жарық істемеген жағдайда техникалық қызмет көрсету орталығына жолықпастан бұрын, шамдардың дұрыс орнатылғанын тексеріп көріңіз.

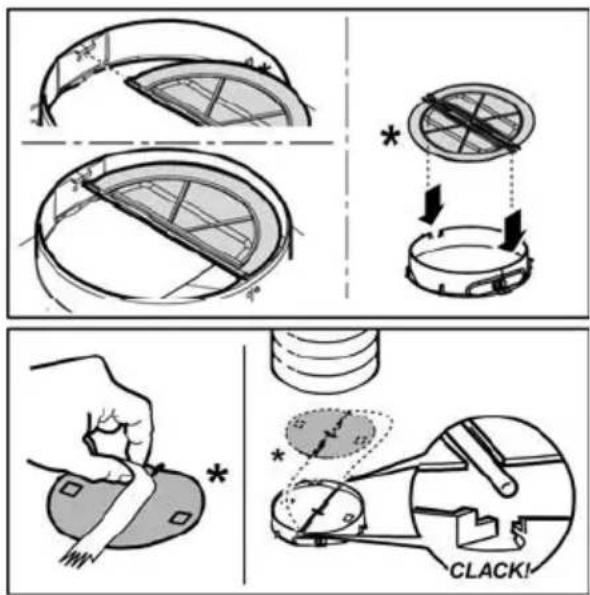

Кейбір үлгілерде FAHA:

Қалпына келмейтін кері ауа клапаны бірге жеткізіледі, ол кейбір орнату жағдайларында бекітілуі тиіс қосымша құрал ретінде қолданылады (ягни, сырттан келетін ауаның кездейсок кері ағынынан қорғайтын жүйе болмағанда). Мұржаны орнатпас бұрын, ауа шығу қондырғысының ішіндегі арнайы корпустың ішіне жапқышты орнату керек.
