Zīmols	ELICA
Modelis	MISSY PRF0151543
Produkta veids	Izplūdes vai filtrēšanas nosūcējs
Izmantošanas versija	Ārējā izvade vai iekšējā recirkulācija
Minimālais drošības attālums	50 cm (elektriskā plīts) / 65 cm (gāzes vai kombinētā plīts)
Elektriskā padeve	220-240 V ~ 50/60 Hz (atbilstoši datu plāksnītei)
Apgaismojums	LED spuldze 3 W max, pamatne E14
Tauku filtrs	Metāla filtrs, mazgājams trauku mazgājamajā mašīnā (ikmēneša tīrīšana)
Aktivētās ogles filtrs	Neobligāts recirkulācijas versijai, nomaiņa ik pēc 4 mēnešiem
Vadība	Vadības panelis ar ātruma izvēli un apgaismojumu
Uzstādīšanas veids	Sienas vai griestu, ar komplektā iekļautajiem dībeļiem
Materiāls	Nerūsējošais tērauds vai krāsa (atbilstoši apdarei)
Apkope	Ārējā tīrīšana ar mitru drānu un neitrālu mazgāšanas līdzekli
Drošība	Neizmantot atklātu liesmu zem nosūcēja, neizmantot bez filtra
Mājas lietošana	Atbilst mājas un līdzīgām vajadzībām

Bieži uzdotie jautājumi - MISSY PRF0151543 ELICA

Vai ELICA MISSY PRF0151543 nosūcēju var izmantot recirkulācijas režīmā?

Jā, to var izmantot recirkulācijas versijā ar aktivētās ogles filtru (neobligāts) un komplektā iekļauto deflektoru.

Kāds ir minimālais attālums starp nosūcēju un plīti?

50 cm elektriskajai plīti, 65 cm gāzes vai kombinētajai plīti. Ievērojiet plīts ražotāja norādījumus, ja norādīts lielāks attālums.

Kā tīrīt tauku filtru?

Metāla filtrs tiek tīrīts reizi mēnesī ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamajā mašīnā zemā temperatūrā un īsā ciklā. Trauku mazgājamā mašīna var mainīt tā krāsu, bet ne efektivitāti.

Kad jānomaina aktivētās ogles filtrs?

Ogles filtrs jāmaina ne retāk kā ik pēc 4 mēnešiem, jo to nevar tīrīt vai reģenerēt.

Kā nomainīt nosūcēja spuldzi?

Atvienojiet ierīci, pārliecinieties, ka spuldze ir auksta, noņemiet vāku, nomainiet ar LED spuldzi līdz 3 W, pamatne E14.

Vai es varu izmantot nosūcēju bez tauku filtra?

Nē, nekad neizmantojiet nosūcēju bez pareizi uzstādīta filtra, jo tas rada ugunsgrēka risku.

Kā uzstādīt nosūcēju ārējās izvades režīmā?

Ja jūsu nosūcējs ir aprīkots ar ogles filtru, noņemiet to. Savienojiet augšējo gaisa izvadu ar izplūdes cauruli (nav iekļauta) uz āru.

Kāda veida elektrības kabeli izmantot pieslēgšanai?

Spriegumam jāatbilst datu plāksnītē norādītajam. Izmantojiet sienas kontaktligzdu, kas pēc uzstādīšanas ir pieejama, vai atbilstošu automātisko slēdzi.

Vai nosūcējs darbojas ar perifēro aspirācijas bloku?

Modeļi bez aspirācijas motora jāpievieno perifērajam blokam (nav iekļauts). Ievērojiet ārējā bloka norādījumus.

Kā pārstrādāt nosūcēju pēc tā kalpošanas laika beigām?

Neizmetiet to kopā ar sadzīves atkritumiem. Nogādājiet to WEEE savākšanas centrā vai atgrieziet pie sava izplatītāja. Francijā skatiet www.quefairedemesdechets.fr par savākšanas punktiem.

LIETOŠANAS INSTRUKCIJA MISSY PRF0151543 ELICA

LV - Uzstādīšanas un lietošanas instrukcija

SR - Uputstva za montažu i upotrebu

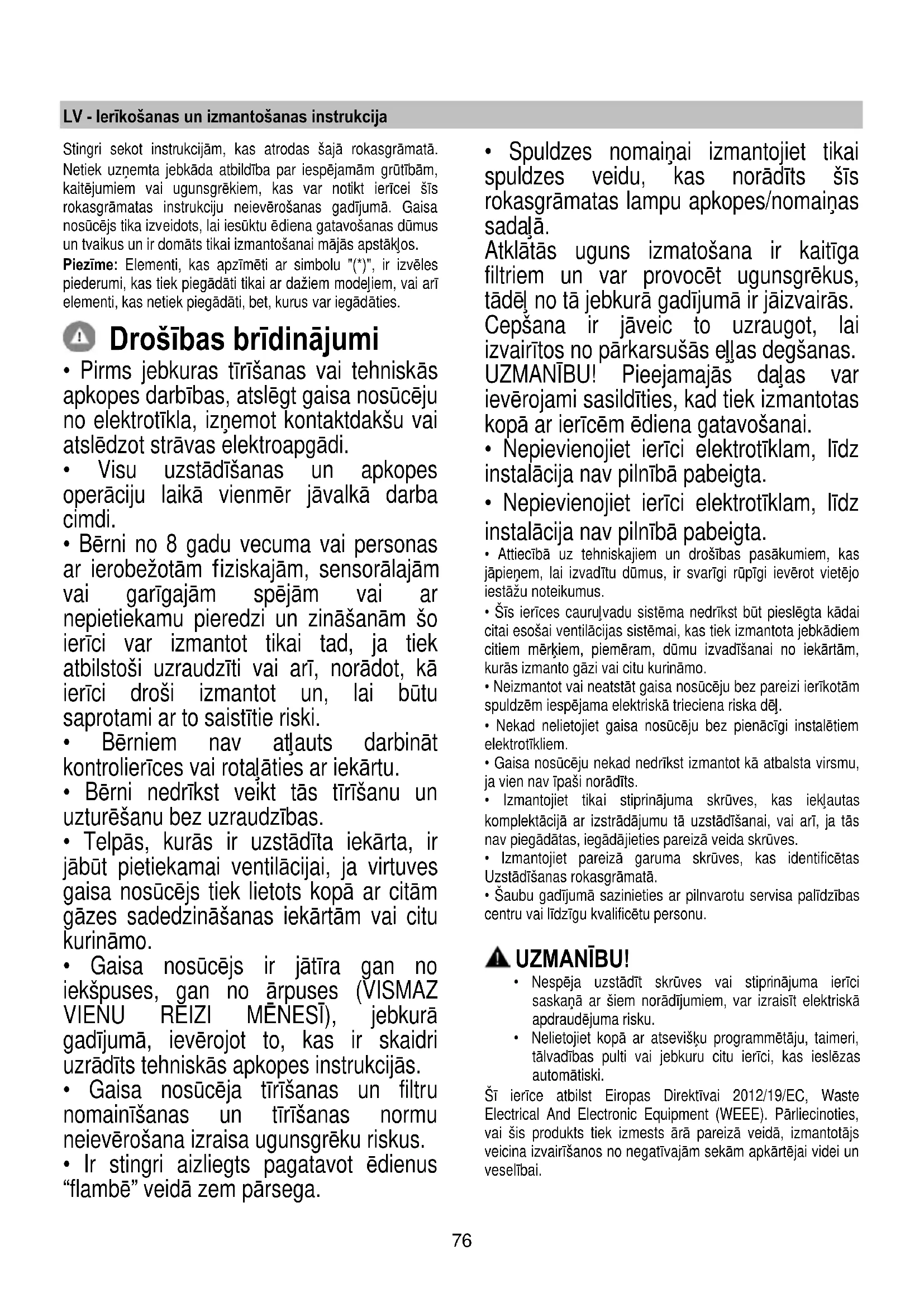

LV - Uzstādīšanas un lietošanas instrukcija

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Mēs neuzņemamies atbildību par iespējamām problēmām, bojājumiem vai ugunsgrēkiem, kas var rasties, ja netiek ievēroti šīs rokasgrāmatas norādījumi. Gaisa nosūcējs ir paredzēts, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un tas ir paredzēts tikai lietošanai mājsaimniecībā.

Piezīme: elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties atsevišķi.

Drošības brīdinājumi

- Pirms jebkuras tīrīšanas vai apkopes darbības atvienojiet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas padevi.

- Visu uzstādīšanas un apkopes darbību laikā vienmēr valkājiet darba cimdus.

- Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskām, sensorām vai garīgām spējām vai ar nepietiekamu pieredzi un zināšanām drīkst lietot šo ierīci tikai tad, ja viņi tiek atbilstoši uzraudzīti vai ir saņēmuši norādījumus par drošu lietošanu un izprot saistītos riskus.

- Bērni nedrīkst spēlēties ar ierīci vai darbināt tās vadības ierīces.

- Bērni nedrīkst veikt tīrīšanu vai apkopi bez uzraudzības.

- Telpās, kurās ir uzstādīta ierīce, ir jānodrošina pietiekama ventilācija, ja gaisa nosūcējs tiek lietots kopā ar citām gāzes vai cita kurināmā ierīcēm.

- Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz reizi mēnesī), vienmēr ievērojot apkopes instrukcijās sniegtos norādījumus.

- Ja netiek ievēroti gaisa nosūcēja tīrīšanas un filtru nomaiņas vai tīrīšanas norādījumi, pastāv ugunsgrēka risks.

- Ir stingri aizliegts gatavot ēdienus flambē veidā zem nosūcēja.

- Spuldzes nomaiņai izmantojiet tikai tāda veida spuldzes, kāds norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Atklātas liesmas izmantošana kaitē filtriem un var izraisīt ugunsgrēku, tāpēc no tās jebkurā gadījumā ir jāizvairās. Cepšana jāveic uzraudzībā, lai izvairītos no pārkarsušas eļļas aizdegšanās. UZMANĪBU! Pieejamās daļas var ievērojami sakarst, ja tās tiek izmantotas kopā ar ēdiena gatavošanas ierīcēm.

• Nepievienojiet ierīci elektrotīklam, kamēr instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, kamēr instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēmu nedrīkst pieslēgt nevienai citai esošai ventilācijas sistēmai, ko izmanto citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantojiet un neatstājiet gaisa nosūcēju bez pareizi uzstādītām spuldzēm, jo pastāv elektriskā trieciena risks.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi uzstādītiem elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien tas nav īpaši norādīts.
• Izmantojiet tikai tās stiprinājuma skrūves, kas ir iekļautas izstrādājuma komplektācijā tā uzstādīšanai, vai, ja tās nav piegādātas, iegādājieties pareiza veida skrūves.
• Izmantojiet pareiza garuma skrūves, kas norādītas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa centru vai līdzīgi kvalificētu personu.

⚠ UZMANĪBU!

• Ja skrūves vai stiprinājuma ierīce netiek uzstādīta saskaņā ar šiem norādījumiem, var rasties elektriskā apdraudējuma risks.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (WEEE). Pareizi izmetot šo produktu, lietotājs palīdz novērst negatīvu ietekmi uz vidi un veselību.

Simbols ☐ uz produkta vai tā pavaddokumentācijas nozīmē, ka ar šo produktu nedrīkst rīkoties kā ar sadzīves atkritumiem, bet tas jānogādā atbilstošā savākšanas punktā, kur tiek pārstrādātas elektriskās un elektroniskās ierīces. Tas jāizmet saskaņā ar vietējiem likumiem par atkritumu apsaimniekošanu. Lai iegūtu papildu informāciju par produkta lietošanu, apstrādi un pārstrādi, jāsazinās ar vietējo iestādi, kas atbild par atkritumu apsaimniekošanu, atkritumu pārstrādes dienestu vai veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Ieteikumi pareizai lietošanai, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavot, un atstājiet to ieslēgtu dažas minūtes pēc gatavošanas beigām. Palieliniet ātrumu tikai tad, ja ir daudz dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtas gadījumos. Nomainiet oglekļa filtru (-us), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-us), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet maksimālo ventilācijas sistēmas diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Gaisa nosūcējam ir gaisa augšējā izeja B, kas ir paredzēta dūmu izvadīšanai uz ārpusi (izvadīšanas caurule un stiprinājuma spailes nav piegādātas).

Uzmanību! Ja gaisa nosūcējam ir oglekļa filtrs, tas ir jānoņem.

Versija ar filtru

Gadījumā, ja nav iespējams izvadīt virtuves dūmus vai tvaikus uz ārpusi, var izmantot gaisa nosūcēju versijā ar filtru, uzstādot deflektoru F uz dūmvada vai vienu vai vairākus oglekļa filtrus (atkarībā no Jūsu modeļa). Dūmi un tvaiki tiek savākti virtuvē caur augšējo režģi H.

Uzmanību! Ja gaisa nosūcējam nav oglekļa filtra, tas ir jāpasūta un jāuzstāda pirms lietošanas.

Modeļi bez iesūkšanas motora darbojas tikai iesūkšanas versijā, un tiem jābūt pievienotiem perifēriskai iesūkšanas vienībai (nav piegādāta ar ierīci).

Savienošanas instrukcijas ir sniegtas kopā ar perifēriskajām vienībām.

Ierīkošana

Attēls 3

Minimālajam attālumam starp plīts virsmu, uz kuras tiek novietoti trauki, un zemāko gaisa nosūcēja daļu nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās plīts gadījumā.

Ja ierīkošanas instrukcijās gāzes ierīcei ir norādīts lielāks attālums, tas ir jāievēro.

Elektriskais pieslēgums

Tīkla spriegumam jāatbilst spriegumam, kas norādīts uz speciālas etiķetes gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kas atbilst spēkā esošajiem noteikumiem un atrodas pieejamā vietā arī pēc uzstādīšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tiešs pieslēgums elektrotīklam) vai kontaktdakša nav pieejama pēc uzstādīšanas, izmantojiet normām atbilstošu divpolu slēdzi, kas nodrošina pilnīgu atslēgšanu no tīkla sprieguma, III pārslodzes kategorijas apstākļos, saskaņā ar uzstādīšanas noteikumiem.

UZMANĪBU!

Pirms gaisa nosūcēja pievienošanas elektrotīklam un pirms tā pareizas darbības pārbaudes vienmēr pārliecinieties, ka tīkla kabelis ir pareizi uzstādīts.

Ierīkošana

Gaisa nosūcējs ir aprīkots ar stiprinājuma skrūvēm, kas ir piemērotas lielākajai daļai sienu/griestu. Jebkurā gadījumā ir jākonsultējas ar kvalificētu tehniķi, lai pārliecinātos par materiālu piemērotību konkrētajam sienu/griestu veidam. Sienai/griestiem jābūt pietiekami biezai/iem, lai izturētu gaisa nosūcēja svaru.

Darbība

Izmantojiet taustiņus, kas atrodas nosūcēja priekšpusē, lai ieslēgtu apgaismojumu un sūkšanas motoru.

Tehniskā apkope

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu. NEIZMANTOT ALKOHOLU!

Prettauku filtrs

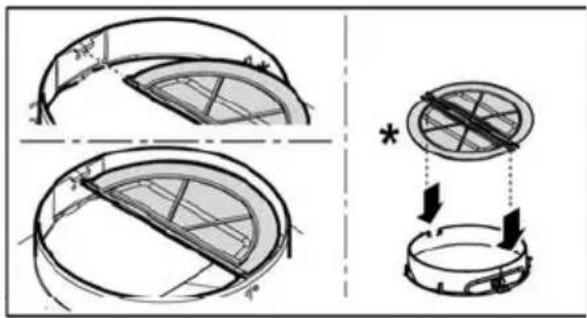

Attēls 1

Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas

temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās. Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

Aktīvo ogļu filtrs (Tikai versijai ar filtru)

Attēls 2

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Noņemt prettauku filtrus.

Ievietot filtrus, kas nosedz dzinēju.

Pārbaudīt, ka pirksti R uz konveijera atbilst cilpām S, pagriezt pulksteņa rādītāja virzienā līdz blokēšanai. Izjaukšanai veikt darbības pretējā virzienā.

Novietot atpakaļ prettauku filtrus.

Spuldžu nomaiņa

1. attēls

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

Lai piekļūtu spuldžu nodalījumam, noņemt vāku A.

Izmantojiet tikai LED spuldzes ar maks. 3W-E14. Papildu informāciju skatiet pievienotajā lapā “ILCOS D” (burtu un ciparu pozīcija “1d”).

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.

Kā papildu piederums komplektācijā, kas ir uzstādāms, tiek piegādāts dūmu atpakaļgaitas vārsts. Ja uzstādīšanas nosacījumi to paredz (piem.: aizsargu trūkums pret nejaušu gaisa plūsmu ieplūšanas no ārpuses), ievietojiet to atbilstošajā vietā gaisa izplūdes savienojumā pirms dūmu izplūdes caurules uzstādīšanas.
