MISSY PRF0151543 - вытяжка ELICA - Бесплатное руководство пользователя

Бренд	ELICA
Модель	MISSY PRF0151543
Тип продукта	Вытяжка (вытяжная или фильтрующая)
Версия использования	Внешнее отведение или внутренняя рециркуляция
Минимальное безопасное расстояние	50 см (электрическая плита) / 65 см (газовая или комбинированная плита)
Электропитание	220-240 В ~ 50/60 Гц (согласно паспортной табличке)
Освещение	Светодиодная лампа макс. 3 Вт, цоколь E14
Жировой фильтр	Металлический фильтр, моющийся в посудомоечной машине (ежемесячная очистка)
Угольный фильтр	Опционально для версии рециркуляции, замена каждые 4 месяца
Управление	Панель управления с выбором скорости и освещением
Тип монтажа	Настенный или потолочный, с поставляемыми дюбелями
Материал	Нержавеющая сталь или окраска (в зависимости от отделки)
Уход	Внешняя очистка влажной тканью и нейтральным моющим средством
Безопасность	Не готовить под вытяжкой на открытом огне, не использовать без фильтра
Бытовое использование	Соответствует бытовому и аналогичному применению

Часто задаваемые вопросы - MISSY PRF0151543 ELICA

Можно ли использовать вытяжку ELICA MISSY PRF0151543 в режиме рециркуляции?

Да, её можно использовать в версии рециркуляции с угольным фильтром (опционально) и прилагаемым дефлектором.

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

50 см для электрической плиты, 65 см для газовой или комбинированной плиты. Следуйте инструкциям производителя плиты, если указано большее расстояние.

Как чистить жировой фильтр?

Металлический фильтр чистится раз в месяц вручную неагрессивным моющим средством или в посудомоечной машине при низкой температуре и быстром цикле. Посудомоечная машина может изменить его цвет, но не эффективность.

Когда нужно заменять угольный фильтр?

Угольный фильтр необходимо заменять не реже чем каждые 4 месяца, так как он не очищается и не восстанавливается.

Как заменить лампочку вытяжки?

Отключите прибор, убедитесь, что лампа холодная, снимите крышку, замените на светодиодную лампу макс. 3 Вт, цоколь E14.

Можно ли использовать вытяжку без жирового фильтра?

Нет, никогда не используйте вытяжку без правильно установленной решетки, так как это представляет риск возгорания.

Как установить вытяжку в режиме внешнего отведения?

Если ваша вытяжка оснащена угольным фильтром, снимите его. Подсоедините верхний воздуховыпуск к вытяжному каналу (не входит в комплект), ведущему наружу.

Какой тип электрического кабеля использовать для подключения?

Напряжение должно соответствовать указанному на паспортной табличке. Используйте доступную после установки настенную розетку или автоматический выключатель, соответствующий нормам.

Работает ли вытяжка с внешним всасывающим блоком?

Модели без всасывающего двигателя должны быть подключены к внешнему блоку (не входит в комплект). Следуйте инструкциям внешнего блока.

Как утилизировать вытяжку по окончании срока службы?

Не выбрасывайте её с бытовыми отходами. Сдайте её в центр сбора WEEE или верните продавцу. Обратитесь на www.quefairedemesdechets.fr для получения информации о пунктах сбора во Франции.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MISSY PRF0151543 ELICA

Инструкция по монтажу и эксплуатации

(ПОНЕ ВЕДНЪЖ В МЕСЕЦА).

закупете подходящи болтове.

Изделие хозяйственно-бытового назначения.

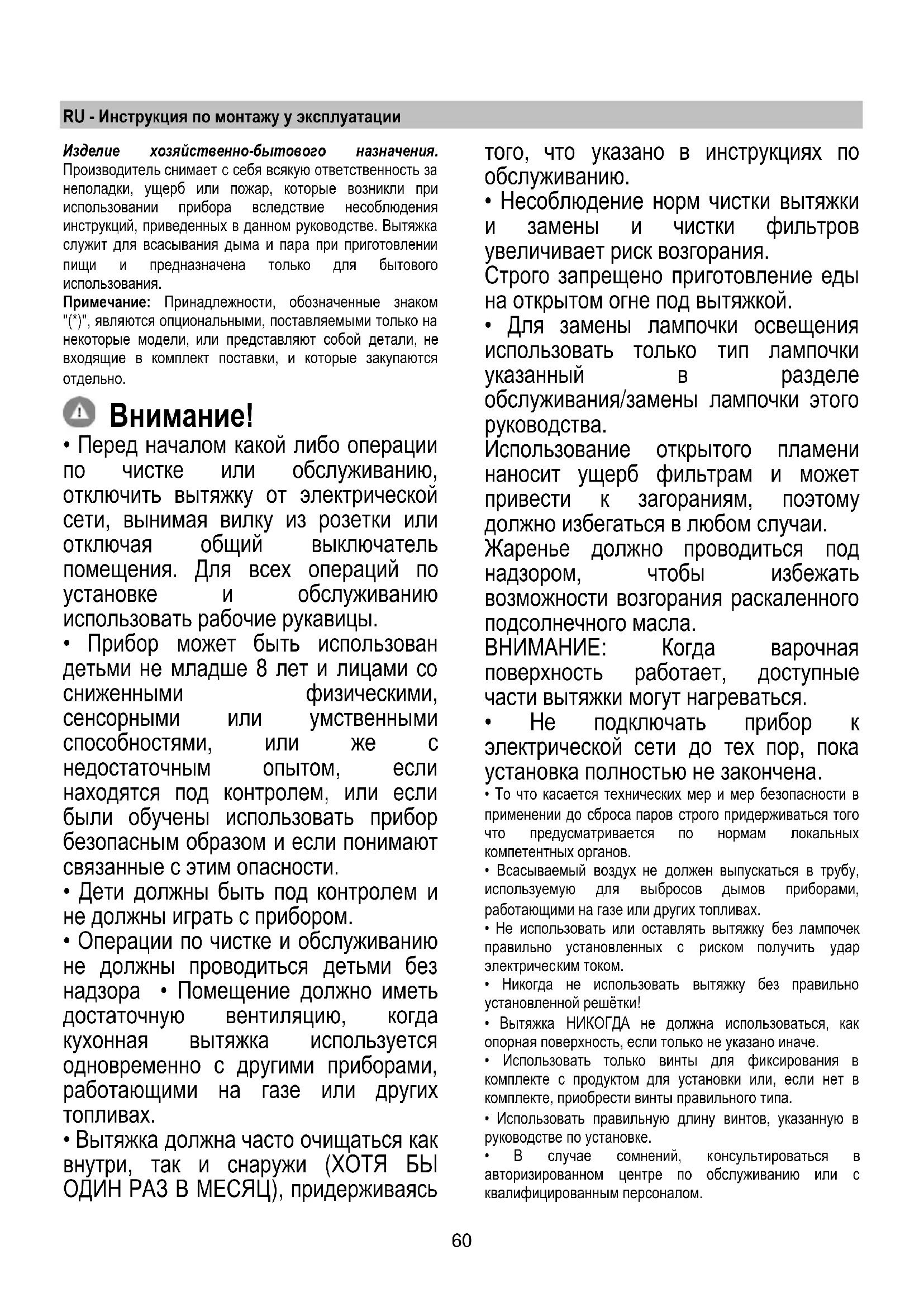

Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для бытового использования.

Примечание: Принадлежности, обозначенные знаком "(*)", являются опциональными, поставляемыми только на некоторые модели, или представляют собой детали, не входящие в комплект поставки, и которые закупаются отдельно.

Внимание!

• Перед началом какой-либо операции по чистке или обслуживанию, отключить вытяжку от электрической сети, вынимая вилку из розетки или отключая общий выключатель помещения. Для всех операций по установке и обслуживанию использовать рабочие рукавицы. - Прибор может быть использован детьми не младше 8 лет и лицами со сниженными физическими, сенсорными или умственными способностями, или же с недостаточным опытом, если находятся под контролем, или если были обучены использовать прибор безопасным образом и если понимают связанные с этим опасности. - Дети должны быть под контролем и не должны играть с прибором. - Операции по чистке и обслуживанию не должны проводиться детьми без надзора - Помещение должно иметь достаточную вентиляцию, когда кухонная вытяжка используется одновременно с другими приборами, работающими на газе или других топливах. - Вытяжка должна часто очищаться как внутри, так и снаружи (ХОТЯ БЫ ОДИН РАЗ В МЕСЯЦ), придерживаясь

того, что указано в инструкциях по обслуживанию.

- Несоблюдение норм чистки вытяжки и замены и чистки фильтров увеличивает риск возгорания.

Строго запрещено приготовление еды на открытом огне под вытяжкой.

- Для замены лампочки освещения использовать только тип лампочки указанный в разделе обслуживания/замены лампочки этого руководства.

Использование открытого пламени наносит ущерб фильтрам и может привести к загораниям, поэтому должно избегаться в любом случае.

Жаренье должно проводиться под надзором, чтобы избежать возможности возгорания раскаленного подсолнечного масла.

ВНИМАНИЕ: Когда варочная поверхность работает, доступные части вытяжки могут нагреваться.

• Не подключайте прибор к электрической сети до полного завершения установки. При применении технических мер и мер безопасности до сброса паров строго следуйте предписаниям местных компетентных органов.
• Всасываемый воздух не должен выбрасываться в трубу, используемую для отвода дымов от приборов, работающих на газе или других видах топлива.
• Не используйте и не оставляйте вытяжку без правильно установленных лампочек, так как это может привести к поражению электрическим током.
• Никогда не используйте вытяжку без правильно установленной решетки!
• Вытяжка НИКОГДА не должна использоваться в качестве опорной поверхности, если иное не указано в инструкции.
• Используйте только винты, входящие в комплект поставки, для установки изделия. Если они отсутствуют, приобретите винты подходящего типа.
• Используйте винты правильной длины, указанные в руководстве по установке. В случае сомнений обратитесь в авторизованный сервисный центр или к квалифицированному персоналу.

⚠️ ВНИМАНИЕ!

- Несоблюдение инструкций по установке соответствующих винтов и крепежных приспособлений может привести к рискам, связанным с электричеством. - Не используйте устройство с программатором, таймером, отдельным пультом дистанционного управления или любым другим устройством, которое включает его автоматически.

Данное изделие маркировано в соответствии с Европейской директивой 2012/19/EC об утилизации электрического и электронного оборудования (WEEE).

Правильная утилизация данного изделия поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

Символ на изделии или в сопроводительной документации указывает, что его нельзя утилизировать вместе с бытовыми отходами. Его следует сдавать в соответствующий пункт приема электрического и электронного оборудования для переработки.

Утилизация должна производиться в соответствии с местными правилами обращения с отходами.

За более подробной информацией об обращении с изделием, его утилизации и переработке обращайтесь в местные органы власти, службу по утилизации отходов или в магазин, где вы приобрели изделие.

Устройство разработано, испытано и изготовлено в соответствии с:

- Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- ЭМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Рекомендации по правильному использованию для снижения воздействия на окружающую среду: Включайте вытяжку на минимальной скорости, когда начинаете готовить, и оставляйте ее работать в течение нескольких минут после окончания готовки. Увеличивайте скорость только при большом количестве дыма и пара, а повышенные скорости используйте только в экстремальных ситуациях. Заменяйте угольный(ые) фильтр(ы) по мере необходимости для поддержания хорошей эффективности удаления запахов. Очищайте жировой(ые) фильтр(ы) по мере необходимости для поддержания хорошей эффективности жироулавливания. Используйте максимальный диаметр воздуховода, указанный в данном руководстве, для оптимизации эффективности и минимизации уровня шума.

Пользование

Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

Вытяжка снабжена верхним выводным отверстием В для выброса дымов наружу (исполнение с отводом воздуха наружу – выводная труба и хомуты крепления не входят в комплект).

Внимание! Если вытяжка снабжена угольным фильтром, то уберите его.

Исполнение с рециркуляцией воздуха

Если вывод дымов и паров из кухни оказывается невозможным, вы можете пользоваться вытяжкой в режиме рециркуляции при установке в камин дефлектора F и одного или нескольких угольных фильтров (в соответствии с вашей моделью); при этом отфильтрованный воздух рециркулирует в кухню через верхнюю решетку H.

Внимание! Если вытяжка не снабжена угольным фильтром, то закажите и установите его перед использованием.

Модели вытяжек без моторного блока могут работать только в режиме отвода воздуха наружу, поэтому они должны быть подсоединены к внешней вытяжной установке (не входит в поставку).

Инструкции по соединениям поставляются с периферийным вытяжным узлом.

Установка

Рис. 3

Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 50 см – для электрических плит, и не менее 65 см для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему. Он должен отвечать действующим правилам и быть расположен в легкодоступном месте. Включить в розетку можно после установки. Если же вытяжка не снабжена вилкой (прямое подключение к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке.

⚠️ ВНИМАНИЕ!

прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное

функционирование ее убедитесь в том, что кабель питания правильно смонтирован.

Установка

Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора.

Функционирование

Вытяжка оснащена панелью управления для контроля скорости вытяжного вентилятора и включения света для освещения рабочей поверхности плиты.

Уход

Очистка

Для очистки используйте ТОЛЬКО специальную тряпку, смоченную нейтральным жидким моющим средством. НЕ ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ ОЧИСТКИ. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!

Фильтры задержки жира

Рис. 1

Удерживает частицы жира, исходящие от плиты.

Фильтр следует чистить ежемесячно неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место некоторое обесцвечивание жирового фильтра, но его фильтрующая характеристика остается абсолютно неизменной.

Для снятия жирового фильтра потяните к себе подпружиненную ручку отцепления фильтра.

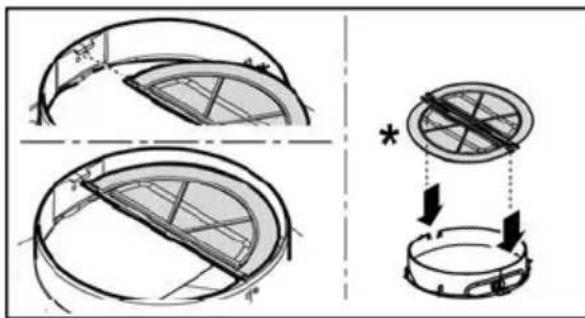

Угольный фильтр (только в режиме

рециркуляции)

Рис. 2

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью очистки жировых фильтров. В любом случае, заменяйте картридж по крайней мере через каждые 4 месяца.

Угольный фильтр НЕ подлежит мойке или регенерации.

Снимите фильтры задержки жира.

Установите угольные фильтры над мотором.

Проверьте, чтобы контакты R и S соединились, затем поверните фильтр по часовой стрелке, пока он не зафиксируется на месте.

Для демонтажа угольных фильтров действуйте в обратном направлении.

Вновь установите фильтры задержки жира.

Замена ламп

Рис. 1

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам, убедитесь в том, что они остыли.

Для доступа к полости ламп снимите крышку А.

Замените поврежденную лампу.

Используйте только светодиодные лампы макс. мощностью 3 Вт, с цоколем E14. Для получения подробной информации смотрите прилагаемую листовку "ILCOS D" (буквенно-цифровой код "1d").

Если система подсветки не работает, проверьте корректность установки ламп в гнездах, прежде чем обратиться в центр технической помощи.

ТОЛЬКО в некоторых изделиях

В качестве опционального устройства в комплект может включаться запорный клапан дымохода, устанавливаемый отдельно. Если условия, в которых устанавливается оборудование, этого требуют (напр., отсутствие защиты от случайного обратного потока воздуха снаружи), установите клапан в соответствующее гнездо в выходном воздушном патрубке перед установкой трубопровода для отвода дымов.
