PRF0106382 - сорғыш ELICA - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Ас үй сорғышы
Бренд	Elica
Модель	PRF0106382
Ені	60 см
Тереңдігі	50 см
Биіктігі	15 см (кіріктірілетін)
Таза салмағы	15 кг
Электрмен қоректену	220-240 V ~ 50/60 Hz
Мотор қуаты	200 Вт
Жарықтандыру	LED 2 x 3 Вт
Макс. ауа ағыны	600 м³/сағ
Макс. шу деңгейі	65 дБ(А)
Сүзгі түрі	Көмір және металл май сүзгілері
Функциялар	Шығару, қайта өңдеу, сенсорлық басқару, таймер
Материал	Тот баспайтын болат
Күту және тазалау	Май сүзгілерін ыдыс жуғышта жууға болады; көмір сүзгілерін 3-6 ай сайын ауыстыру
Қауіпсіздік	Автоматты өшіру, қызып кетуден қорғау, қауіпсіздік ажыратқышы
Қосалқы бөлшектер және жөндеу мүмкіндігі	Жөндеу көрсеткіші: 8,4/10; бөлшектер сұраныс бойынша қолжетімді
Жалпы ақпарат	Кәсіби маман орнатуы ұсынылады; 2 жыл кепілдік
Берілетін керек-жарақтар	Орнату жиынтығы, пайдалану нұсқаулығы, ауа шығару адаптері

Жиі қойылатын сұрақтар - PRF0106382 ELICA

Elica PRF0106382 сорғышын қалай орнатуға болады?

Орнатуды білікті маман жүргізуі керек. Пісіру плитасына қатысты қауіпсіздік қашықтықтарын сақтаңыз (электр плитасы үшін кемінде 65 см, газ үшін 75 см). Берілген орнату жиынтығын пайдаланып, сорғышты қабырғаға немесе шкафтың астына мықтап бекітіңіз.

Май сүзгілерін қалай тазалау керек?

Металл май сүзгілерін төмен температурада (макс 65°C) ыдыс жуғышта жууға болады. Сондай-ақ оларды ыстық су мен жуғыш затпен қолмен жууға болады. Орнына қоймас бұрын толық құрғатыңыз.

Көмір сүзгісін қашан ауыстыру керек?

Көмір сүзгісін пайдалануға байланысты 3-6 ай сайын ауыстыру керек. Сорғыштағы индикатор оны қашан ауыстыру керектігін көрсетуі мүмкін. Ол жуылмайды және қосалқы бөлшек ретінде тапсырыс беріледі.

Сорғыш қалыпты емес дыбыс шығарады, не істеу керек?

Сүзгілердің бітелмегеніне және ешбір заттың моторға тимегеніне көз жеткізіңіз. Май сүзгілерін тазалаңыз. Егер дыбыс сақталса, Elica сатудан кейінгі қызметіне хабарласыңыз.

Таймер функциясын қалай іске қосуға болады?

Таймер (сағат) түймесін 2 секунд басып тұрып іске қосыңыз. Сорғыш 15 минуттан кейін автоматты түрде өшеді. Ұзақтығын параметрлер мәзірі арқылы реттеуге болады.

Сорғышты сыртқы шығарусыз қолдануға бола ма?

Иә, сорғыш көмір сүзгісімен қайта өңдеу режимінде жұмыс істей алады. Бұл жағдайда сүзілген ауа ас үйге қайта жіберіледі. Егер берілсе, қайта өңдеу жиынтығын орнатыңыз.

LED жарықтандыруды қалай ауыстыруға болады?

LED шамдар кіріктірілген және жеке ауыстырылмайды. Ақаулық жағдайында араласу үшін Elica клиенттік қызметіне хабарласыңыз.

Elica сорғышының кепілдігі қандай?

Сорғыш сатып алынған күннен бастап 2 жылдық өндіруші кепілдігіне ие. Кез келген талап үшін түбіртекті сақтаңыз. Уәкілетті сатушылардан кепілдікті ұзарту мүмкін.

Шығару жылдамдығын қалай реттеуге болады?

Бақылау панеліндегі + және - түймелерін пайдаланып, 1 (төмен) жылдамдықтан 4 (күшейту) жылдамдыққа ауысыңыз. 4-ші жылдамдық уақытша және 5 минуттан кейін автоматты түрде 3-ші жылдамдыққа оралады.

Қосалқы бөлшектерді қайдан табуға болады?

Қосалқы бөлшектер (сүзгілер, қашықтан басқару пульті, орнату жиынтығы) Elica ресми сайтында немесе уәкілетті сатушылардан қолжетімді. Үйлесімді бөлшектерді анықтау үшін PRF0106382 моделін пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PRF0106382 ELICA

КК Монтаждау мен пайдалану нускауы

Дайындаушы аспапты пайдалану барысында бул нүскауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

Какпаç осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.

• Кезкелген уақытта бүл нұсқаумен пайдалану үшін актаған маңызды. Бүйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нускауды мукият оқыңыз: онда бүйамды қондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.
• Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

Нускаулар

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.
  • Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.
  • Бул кұрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі

жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол berмеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.
- Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.
• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.
• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді
• ۷станбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

- Шамды ауыстыру үшін тек осы нұсқаулықтың « Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін түындатуы мүмкін, сондықтан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.

САҚ БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

- Орнату толык аякталмайынша құрылғыны электр желісіне қоспаңыз.

- Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жөргілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

- Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

- Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаныз.

• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

- Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

- Бүрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

• Күмэндансаңыз, өкілетті қызмет көрсету бойынша жөрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.

- Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.

Сорғыш қақпағын пайдалану кезінде сорғыш тақтайшасын (арбаша) алу әрекеті орындалатын ауқымға қолыңызды қойыңыз

Сорғыш қақпағы алдыңғы сүзгі тақтайшасы ажыратылғанда жұмысты кідіртетін қауіпсіздік қосқыштарымен жабдықталған.

Өнімдерізді тұрақты түрде жетілдіріп отыру

максатында олардың даму барысында туындап отыратын техникалық, функционалдық немесе кұрастыру сипаттарына барлық өзгерістерді енгізу құқығын сақтап қаламыз. Сыртқы қозғалтқышы болған жағдайда, сорғыш қақпағы тиісінше жұмыс істеуі үшін дәл сол өндірушінің сорғышын (сыртқы қозғалтқыш) пайдалану қажет: Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бундай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дукенен ала аласыз.

Кұрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

- Kayıncıздık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қɑқпакты ең аз жылдамдықпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз іісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май

сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Пайдалану

Сорғыш сыртқа ауа бұргғышы бар тарту желдеткіш ретінде, немесе ішкі қайта айналу сүзгіші ретінде пайдалануға арналған.

Сору нускасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

Назар аударыңыз! Сорғыш кұбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сүзу нұсқасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сузгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жі беру алдыда оны май мен істерден тазартады.

Ескертпе: Көмір сүзгісіндегі айналатын ауа корпустың жанына ауа өткізетін түтік арқылы асханаға қайта жіберіледі (11-сурет).

Кері клапан күлпы

Назар аударыңыз, иілгіш ауа өткізетін түтікті қоспас бұрын, сорғыштың кері клапандарының еркін айнала алатынына көз жеткізіңіз (12-сурет).

Сорғыш қозғаушысы жоқ үлгілер тек желдетпе тәртібінде ғана жұмыс істейді. Оларды сыртқы сорғыш құрылғысына қосу қажет (жеткізілмейді).

Оны орнату нүсқауы құрылғының өзіне қоса тіркелген.

Кондыру

Ескертпе: Орнату ыктимал техникалық қолдау шаралары үшін сорғыш қақпағы мен оның электрондық

курамдастарына барлык уақытта қатынасу мүмкіндігімен қамтамасыз етілетіндей етіп орнатылуы керек. Ескерту!

Сорғыштың монтажын тиісті маман жасау керек.

Буйымды монтаждау кезінде, жұмыс беті мен сорғыштың үстіне орналастырылған кез келген құрамдас бөлік арасындағы ара қашықтықты 400мм сақтау керектігі ұсынылады.

Бул, сорғыш панелінің жоғарыға (ашылуы) және төменге (жабылуы) қозғалуына кедергі келтірмеуі үшін, және басқару панеліне еркін өтуі үшін қажет.

АБАЙЛАНЫЗ: Электрондык курауштары бар метал жөшікшесін, газдың пісіру панелінен 65 см – ден кем емес ара қашықтықта, немесе кез келген жағдайда, сорғыштың сору нүктесінен 65см ара қашықтықта орнатыңыз

Төменгі тартудың шеттері мен пісіру пенелінің минималдық ара қашықтығы 50мм –ден кем болмау керек.

КЕНЕС: Электрондык курауыштары бар метал жэшікшесін, еденнен 10 см-ден кем емес ара қашықтықта, және кез келген жылу көзінен жеткілікті ара қашықтықта орнатуды ұсынамыз

Егер нүскауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Электр қосулары

Сорғыштың электр жүйесіне қосылуы тиісті маманмен жүзеге асырылуы тиіс.

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрган ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Ескертпе: қашықтағы GME моторы бар қолданбаларда пластикалық қорапша ішінде орналасқан арнайы клеммалық тақтайшадағы мотор кабелін кері ағынды сымына қосыңыз. Қосу кезінде кабельдер түсіне мән беріңіз.

21-cypet

Назар аударыңыз! Кепілдік құқығын жоғалтпау мақсатында, сорғыш пен қозғалтқыштың арасындағы сымды қимаңыз.

Бекіту

Курылғыны бекіту алдында кұрамдастарының зақымдалмағанын тексеріңіз, зақымдалған жағдайда дилерге хабарласып, бекіту процедурасын төктатыңыз. Сондай-ак, төменде барлық нүсқауларды мұқият оқып шығыңыз.

• 5 метрден аспайтын ауа өткізу түтігін пайдаланыңыз.
- Түтіктегі кисык сызыктар санын азайтыңыз, себебі кисык сызык сору тиімділігінің эквивалентін 1 сызықтық метрге дейін азайтады. (Мысалы: егер екі 90° кисык сызық пайдаланылса, түтік ұзындығы 3 метрден аспауы тиіс).
• Бағытты шұғыл өзгертпеніз.
• Жалпы ¥зындығы 150 мм диаметрі тұрақты

түтікті пайдаланыңыз.

- Стандартка сай келетін материалды пайдаланыңыз.

- Орнату аякталғаннан кейін суретте (1-2-сурет) бөлектелген қорғаныс тақтайшасын алып тастаңыз.

- Жоғарыдағы нұсқауларды қарамаған жағдайда, жеткізуші сыйымдылық немесе шу мәселелеріне жауапты болмайды және кепілдік берілмейді.

- Саңылау жасамас бұрын, корпус ішінің, сорғыш қақпағы корпусы аймағының дұрыс орнатуға кедергі келтіретін ақауларды тудыруы мүмкін корпус құрылымы не басқа да бөлшектерінің жоқ екендігін тексеріңіз. Сорғыш қақпағы мен тығынының жалпы өлшемдерінің корпуспен үйлесімді екенін және осылайша орнатуға болатындығын тексеріңіз.

- Тығын артқы жағында өлшемдері келесідей болатын тіктөртбұрышты тесік жасаңыз: (20-сурет)

Сорғыш қақпағының 60 см үлгісі: 542×100 мм. Сорғыш қақпағының 90 см үлгісі: 842×100 мм. Сорғыш қақпағының 120 см үлгісі: 1142×100 мм.

- Сорғыш қақпағын жасалған тесікке (3- суретте) көрсетілгендей жоғарыдан кірістіріп орнатыңыз. Мотор кірістірілген нұсқасы болған жағдайда әнімді корпуска кірістірмес бурын сорғышты алып тастау қажет.

- Сорғыш қақпағын корпус ішіне берілген (4- сурет) арнайы кронштейндерді пайдалана отырып бекітіңіз. Кронштейндерді сорғыш қақпағының (5а-сурет) төменгі жағына кронштейннің төменгі жағы мен корпустың төменгі жағы (5ә-сурет) арасындағы қашықтықтың 2 мм екеніне көз жеткізе отырып бекіте бастаңыз. Бүл қашықтық бекіту кезінде (5б-сурет) өнімнің төмен қарай қозғалуына мүмкіндік береді, осылайша тот баспайтын болат жақтауы үсталдің үстіңгі тақтайына жақсылап бекітіледі.

- Бурандаларды корпуска кірістірмес бұрын өнімнің үстелдің үстіңгі тактайына тиісінше перпендикуляр екеніне көз жеткізіңіз.

- Өнімді орнатып, куат көзіне қосқаннан кейін сорғыш қақпағын көтеріп, есік құлпын алыңыз (6-сурет).

- Кірістірілген қозғалтқышы бар нұсқа болған жағдайда қозғалтқышты ауа өткізу саңылауын таңдалған орынға төмен не жоғары қаратып бекітіңіз (7ә-сурет). Қозғалтқышты сорғыш қақпағының алдыңғы және артқы жағына орнатуға болады. Қозғалтқышты орнатып болғаннан кейін түтікті ауа өткізу саңылауына бекітіңіз.

• Сырткы козғалтқышы болған жағдайда

сорғышты (сыртқы қозғалтқыш) қолайлы аймакқа қойып, ауаны өткізу түтігін орналастырыңыз. Ауаны өткізу түтігін сыртқы қозғалтқыш пен сорғыш қақпағының арасына бекіте бастаңыз. Бесыктималдықтың (7а-сурет) ішінен ауаны өткізу саңылауын тандаңыз да, берілген жалғастырғышты орнатыңыз.

- Кандай да бір көмек көрсету өрекеттері (8-сурет) үшін электронды кұрамдастары қамтылған металл қорапшаны электр қосқыштарын сорғыш қақпағына қоса отырып оңай қолжетімді орынға қойыңыз: түймешікті пульт коннекторы (9а-сурет), 9 полюсті коннектор (9ә-сурет), неондық коннектор (9б-сурет).

- Кашыктағы қозғалтқышпен орнатқан жағдайда куат қондырғысының кабелін электронды құрамдастар қорапшасында орналасқан арнайы коннекторға қосыңыз (10а-сурет)

• Өнімді куат көзіне қосыңыз

Пайдалану

Сорғышты шамдар мен жылдамдығын бақылау үшін «TOUCH» кұрылғысымен жабдықталған.

Дурыс пайдалану үшін мұқият төменде intructions оқып шығыңыз.

Бул өнім өніммен бірге берілетін немесе қосымша ретінде бөлек сатып алынатын Elica қашыктан басқару пультімен жұмыс істейді.

Түтін тартқышты қашықтан басқару пультімен басқару үшін, байланыстыру процедурасын орындау керек.

АБАЙЛАНЫЗ!

Іске кірісу үшін түтін тартқышты куат көзінен ажыратып, сосын қайта қосу керек және байланыстыру процедурасы куат көзіне қосылған соң бір минут ішінде орындалуы керек.

Байланыстыру және дұрыс пайдалану туралы өгжей-төгжейлі мәліметтерді қамтитын қашықтан басқару пультімен берілген нұсқауларды оқыңыз.

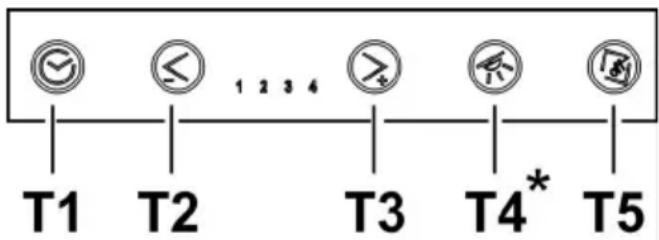

• Т1 түймесі: сорғыш қақпағының бірнеше минутқа орнатылған жылдамдық уақытын өшіруін кідіртеді.

Осындай функция көмегімен уақыт аяқталған кезде сорғыш қақпағы өшіріледі.

Уакытты орнату төмендегідей болып бөлінеді:

• сору жылдамдығы (қуат) 1: 20 минут
• сору жылдамдығы (қуат) 2: 15 минут
• сору жылдамдығы (қуат) 3: 10 минут
• сору жылдамдығы (қуат) 4: 5 минут

НАЗАР САЛЫНЫЗ: Таймермен жумыс істеген кезде сорғыш қақпағы өшпес бұрын төмен

кіру жылдамдығына (қуат) ауысады, ал кейбір жылдамдықтарға келетін болсақ жылдамдық азаюында таймер болады.

Т2 және Т3 түймелері басылғанда сорғыш қақпағы уақыт орнатылған функциядан шығады және сору жылдамдығы (қуат) басылған түймеге байланысты артады не төмендейді. Уақытты орнату кезеңінде жарық диодтары сәйкес жылдамдық жарықтарына қатысты болады.

• Т2 түймесі: белсенді сору жылдамдығын (куат) азайтады (4→3→2→1→ӨШІРУ).

Жылдамдык сэйкес жылдамдыкка қатысты жарык диодтары арқылы көрсетіледі.

Т2 түймесі сору тактайшасын ашып/жапкан кезде ешкандай әсерге ұшырамайды.

• Т3 түймесі: белсенді сору жылдамдығын (куат) арттырады (1→2→3→4).

Жылдамдык сэйкес жылдамдыкка қатысты жарык диодтары арқылы көрсетіледі.

Ескертпе: (тек қозғалтқышпен немесе қашықтағы GME 22 арқылы бекітілетін үлгілер үшін):

4-сору жылдамдығы (қуат) 6 минутқа орнатылады, осыдан кейін сорғыш қақпағы автоматты түрде 3-сору жылдамдығына (қуат) ауысады.

Ескертпе: (тек қашықтағы GME 88 үшін):

3-сору жылдамдығы (қуат) 7 минутқа орнатылады, осыдан кейін сорғыш қакпағы автоматты түрде 2-сору жылдамдығына (қуат) ауысады.

4-сору жылдамдығы (қуат) 6 минутқа

орнатылады, осыдан кейін сорғыш қақпағы автоматты түрде 2-сору жылдамдығына (куат) ауысады

Ескертпе: егер тактай жабык болса (сорғыш қақпағы өшірулі) Т3 түймесі алдымен сору тактайшасының қақпағын іске қосады, содан соң сорғыш қақпағын 1-сору жылдамдығына (куат) қояды.

• Т4* түймесі: жарыкты жағады

Ескертпе: егер сору тактайы жабык болса (сорғыш қақпағы өшірулі) Т4 түймесі алдымен сору тактайшасының қақпағын іске қосады, содан соң жарықты қосады.

• Т5 түймесі: сорғыш тактайшасын ашады (көтереді) және жабады (түсіреді.

Сорғыш қақпағы өшірулі және тақтай жабулы түрганда Т5 түймесі алдымен сорғыш тақтайшасын ашып, сорғыш қақпағын 1-сору жылдамдығына (қуат) орнатады.

Сорғыш қақпағы қосулы (кез келген жылдамдықта) және тақтайша ашық түрганда, Т5 түймесі алдымен сорғыш қақпағын өшіреді (және олар қосулы болған

жағдайда жарықтарды да өшіреді), содан сон сорғыш тактайшасын жабады

* Колжетімді улгіге байланысты.

Тазарту және техникалық қызмет көрсету жұмыстарына байланысты алдыңғы тақтайшаны алу кезінде сорғыш пен қозғалыстың барлық электрондық функциялары құлыпталады.

Кысуға қарсы қорғаныс: егер кедергі кері ағынның жабылуына кедергі жасаса, жабылу токтатылып, арбаша жоғары қарай қозғалады.

Май сүзгісінің толу сигналы.

Эрбір 40 сағат бойы қолданыс кезінде сорғыш қақпағы май сүзгісіне техникалық қызмет көрсету қажеттігі туралы сигнал береді.

Сору жылдамдығы жарық диодтарының барлығы бір уақытта жану арқылы сигнал беріледі..

Май сүзгісі сигналын қалпына келтіріңіз

Май сүзгісіне техникалық қызмет көрсетілгеннен кейін сигналды қалпына келтіру үшін Т1 түймесін 3" немесе одан көп рет басыңыз.

Ескертпе: сигнал сорғыш тактайшасының орналасуына қарамастан сорғыш қакпағы өшірулі түрганда (ӨШІРУЛІ) көрсетілмейді.

Колданыстағы ақаулары

Сорғыш қақпағы жұмыс істемейді

Төмендегілерді тексеріңіз:

• Токтың ажырамағанын.
• Жылдамдыктың тиімді түрде тандалғанын.
• Тактайшаның дұрыс жалғанғанын.
• 9 полюстбайланыстың сенімді кірістірілгенін (9э-сурет).
- Электр жүйесі қорапшасының жоғары жағындағы қызыл қалпына келтіру түймесі басылады.
• 9 полюсті байланыстағы сымдар коннекторға дұрыс кірістірілгенін. (Байланыс кезінде шамадан тыс қысым түсіру контактілердің бұралуына әкөлуі мүмкін).

Сорғыш қақпағының әнімділігі төмен

Төмендегілерді тексеріңіз:

• Тандалған қозғалтқыш жылдамдығының ағымдағы бу мөлшері үшін жеткілікті екенін
- Ас үйдің ауаны қабылдау үшін жеткілікті түрде ауамен желдетілгенін және көмір сүзгісінің ескірмегенін (сүзгі нұскасының сорғыш қақпағы).
• Ауаны өткізу түтігі ластанбағанын.
- Сорғыштың кері клапандарының еркін айнала алатындығын.

Сорғыш қақпағы пайдалану кезінде жұмысын төқтатады

Төмендегілерді тексеріңіз:

• Токтың ажыратылмағандығын.
- Баска жылу-энергетика магнитті коскыштың (автоматты ауыстырып-коскыш) босатылмағанын.

Техникалық қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз.
ҚұРЫЛГЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚұРАЛЫН ПАЙДАЛАНБАҚЫЗ! Абразиялық қоспасы бар затты пайдаланбаныз. СПИРТТИ ПАЙДАЛАНБАҚЫЗ!

Май сүзгісі

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын жуғыш заттармен қолмен немесе төмен температурада және үнемді жуу цикліндегі ыдыс жуғыш машинасында тазалап тұру керек (немесе фильтрді қанықтыру жүйесі, егер сіздің үлгіде болса, берілген қажеттілікті көрсеткен жағдайда).

Майды тазалау фильтрі ыдыс жуғыш машинасымен жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты мүлде өзгермейді.

Май сүзгілері мен көмір сүзгілерін кірістіру не алып тастау кезінде сорғыш қакпағының алынатын бөлігінің жұмыссыз күйде екенін тексеріңіз. Мұны орындау үшін, ӨШІРУ (Т5) түймесін тартыңыз.

Содан сон алдыңғы тактайшасын бір уақытта әр бөлігінің жоғарғы жағын тарту арқылы алып тастаңыз (13-сурет).

Тактайша май сүзгілері кірістірілу үшін алға қарай төңкеріледі (14-сурет).

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде)

Ас пісірген кезде жарамсыз ністі устап қалады.

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала аныкталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет аувыстырыңыз.

Көмірлі фильтрді жууға болмайды және де регенерецияға жарамсыз.

Май сүзгісін алып тастағаннан кейін көмір сүзгілерін кірістіруге болады (15-сурет) (берілмеген).

Шам ауыстыру

(Колжетімді үлгіге байланысты).

Аспапты электр жүйесінен өшіріңіз

Ескерту! Лампаны устаудан бұрын, олар суығандығына көз жеткізіңіз.

Қасиеттер жапсырмасында немесе корпустағы шам лампасында көрсетілгендей, ескі шам лампасын бірдей түрdegі лампамен алмастырыңыз.

Неонды ауыстыру үшін келесі қадамдарды

орынданыз:

1. Арбашаны көтеріңіз.
2. Куат кезінен ажыратыңыз. (бул операцияны колжетімді болған жағдайда розеткадан ажырату арқылы орындауға болады немесе орнату кезінде бекітілген болса қосқышты ашыңыз не басқару жәшігіндегі қызыл түймені басыңыз (106-сурет)
3. (16-сурет) көрсетілгендей алдыңғы жағын бекітіп түрган бұрандаларды алып тастаңыз
   4 Алдыңғы жағын көтеріңіз.(17-сурет)
4. Зақымдалған неонды алып тастап (18-сурет), оны дөл сондай сипаттары бар басқа біреуімен алмастырыңыз

Көмескі жарық істемеген жағдайда техникалық қызмет көрсету орталығына жолықпастан бұрын, шамдардың дұрыс орнатылғанын тексеріп көріңіз.
