Tuotetyyppi	Keittiön liesituuletin
Merkki	Elica
Malli	PRF0106382
Leveys	60 cm
Syvyys	50 cm
Korkeus	15 cm (upotettava)
Nettopaino	15 kg
Sähköliitäntä	220-240 V ~ 50/60 Hz
Moottorin teho	200 W
Valaistus	LED 2 x 3 W
Ilmavirta max	600 m³/h
Melutaso max	65 dB(A)
Suodatustyyppi	Hiili- ja metallirasvasuodattimet
Toiminnot	Poisto, kierrätys, kosketusohjaus, ajastin
Materiaali	Ruostumaton teräs
Huolto ja puhdistus	Rasvasuodattimet konepestäviä; hiilisuodattimet vaihdettava 3-6 kuukauden välein
Turvallisuus	Automaattinen sammutus, ylikuumenemissuoja, turvakytkin
Varaosat ja korjattavuus	Korjattavuusindeksi: 8,4/10; varaosat saatavissa tilauksesta
Yleistä tietoa	Ammattilaisen asennus suositeltava; 2 vuoden takuu
Mukana tulevat lisävarusteet	Asennussarja, käyttöohje, ilmanpoisto-adapteri

Usein kysytyt kysymykset - PRF0106382 ELICA

Kuinka asentaa Elica PRF0106382 liesituuletin?

Asennus on annettava pätevän ammattilaisen tehtäväksi. Varmista, että turvaetäisyydet liesitasoon noudatetaan (vähintään 65 cm sähköliesi, 75 cm kaasuliesi). Käytä mukana tulevaa asennussarjaa ja kiinnitä liesituuletin tukevasti seinään tai kaapin alle.

Kuinka puhdistaa rasvasuodattimet?

Metalliset rasvasuodattimet voidaan pestä astianpesukoneessa matalassa lämpötilassa (max 65 °C). Ne voi myös pestä käsin kuumalla vedellä ja pesuaineella. Anna niiden kuivua täysin ennen takaisin asettamista.

Milloin hiilisuodatin vaihdetaan?

Hiilisuodatin on vaihdettava 3–6 kuukauden välein käytöstä riippuen. Liesituulettimen merkkivalo voi ilmoittaa, milloin se on vaihdettava. Sitä ei voi pestä, ja se tilataan varaosana.

Liesituuletin pitää epänormaalia ääntä, mitä tehdä?

Tarkista, etteivät suodattimet ole tukossa ja ettei mikään esine ole kosketuksissa moottoriin. Puhdista rasvasuodattimet. Jos ääni jatkuu, ota yhteyttä Elican huoltopalveluun.

Kuinka ajastintoiminto aktivoidaan?

Paina ajastinpainiketta (kello) 2 sekunnin ajan aktivoidaksesi sen. Liesituuletin sammuu automaattisesti 15 minuutin kuluttua. Voit säätää kestoa asetusvalikosta.

Voinko käyttää liesituuletinta ilman ulkoilman poistoa?

Kyllä, liesituuletin voi toimia kierrätystilassa hiilisuodattimen kanssa. Tällöin suodatettu ilma palautetaan keittiöön. Varmista, että asennat kierrätyssarjan, jos se on mukana.

Kuinka vaihtaa LED-valaistus?

LEDit ovat integroituja eikä niitä voi vaihtaa yksittäin. Vian sattuessa ota yhteyttä Elican asiakaspalveluun toimenpiteitä varten.

Mikä on Elica-liesituulettimen takuu?

Liesituuletin on valmistajan 2 vuoden takuun alainen ostopäivästä alkaen. Säilytä kuitti mahdollisia reklamaatioita varten. Takuun pidennys on mahdollista valtuutettujen jälleenmyyjien kautta.

Kuinka säätää poistonopeutta?

Käytä + ja - -painikkeita ohjauspaneelissa vaihtaaksesi nopeudesta 1 (alhainen) nopeuteen 4 (tehostus). Nopeus 4 on tilapäinen ja palaa automaattisesti nopeuteen 3 5 minuutin kuluttua.

Mistä löydän varaosat?

Varaosat (suodattimet, kaukosäädin, asennussarja) ovat saatavilla Elican virallisilla verkkosivuilla tai valtuutetuilta jälleenmyyjiltä. Käytä mallia PRF0106382 tunnistaaksesi yhteensopivat osat.

KÄYTTÖOHJE PRF0106382 ELICA

FI Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
  Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomautus: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

- Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.

- Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.

- Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.

• Valvo, että lapset eivät pääse leikkimään laitteella.

• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.

• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

- Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

Älä vie käsiä ulosvedettävän imupaneelin (laatikon) toiminta-alueelle tuulettimen ollessa käynnissä.

Tuulettimessa on turvakytkimet, jotka estävät toiminnan kun suodattimien etupaaneli on irrotettu.

Parantaaksemme jatkuvasti tuotteidemme laatua, pidätämme oikeuden tehdä niiden teknisiin, toiminnallisiin tai ulkoisiin ominaisuuksiin kaikki tarvittavat tuotekehitystyöt.

Malissa jossa moottori sijaitsee laitteen ulkopuolella, on tuulettimen normaalin toiminnan varmistamiseksi käytettävä saman valmistajan imulaitetta (ulkoinen moottori).

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihili lisäsuodatinjärjestelmä.

Huomio: Hiilisuodattimien läpi kierrätetty ilma palautuu keittiöön putken kautta, joka ohjaa ilman kaapin yhdelle puolelle (Kuva. 11).

Takaiskuventtiilin lukitus

Huomio: ennen kuin liität ilmanpoistoletkun, varmista että imuyksikön takaiskuventtiilit voivat pyöriä vapaasti (Kuva 12).

Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Huomio: Asennus on aina tehtävä siten, että tuulettimen ja sen elektronisten komponenttien huolto on mahdollista.

Laitteen asennuksessa on suositeltavaa jättää työtason ja mahdollisten tuulettimen yläpuolelle sijoitettavien osien väliin vähintään 400mm etäisyys.

Näin imupaneeli voi liikkua esteettä ylöspäin (avautuminen) ja alaspäin (sulkeutuminen) ja paneelissa oleviin tuulettimen ohjaimiin on helpompi päästä käsiksi.

VAROITUS: Laita metallinen sähkökaappi 65 cm etäisyydelle kaasutasosta tai ainakin 65cm etäisyydelle tuulettimen imukohdasta.

Laskuvirtauksen ja keittotason reunan välinen mimimietäisyys on oltava vähintään 50 mm.

SUOSITUS: Suosittelemme, että metallinen sähkökaappi asennetaan vähintään 10 cm korkeudelle lattiasta ja riittävän kauas kaikista lämmönlalhteistä (esim: uunista tai keittotasosta).

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Tuulettimen liittämisen sähköverkkoon voi tehdä ainoastaan valtuutettu tekninen asiantuntija.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Huomio: Ilman omaa moottoria olevissa GME sovelluksissa liitä moottoriryhmän kaapeli downdraft-tuulettimen johdotuksen muovisen laatikon sisällä olevaan riviliittimeen. Muista huomioida johtojen värit kytkennän aikana.

Kuva 21

Huomio! Älä leikkaa liesikuvun ja moottorin välistä liitosjohtoa, jotta et menettäisi takuuoikeutta.

Asennus

Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos näin ei ole, ota yhteys jälleenmyyjään ja keskeytä asennus. Lue myös huolellisesti alla olevat ohjeet.

• Käytä ilmanpoistoputkea, jonka pituus on enintään 5 metriä.
• Rajoita poistokanavan kulmien määrää, sillä jokainen kulma vähentää vetotehoa 1 juoksumetriä kohtaan (Esim. jos

käytössä on kaksi 90° kulmayhdettä, poistokanavan pituus saa olla korkeintaan 3 m).

• Vältä jyrkkiä suunnanmuutoksia putkissa.
- Käytä putkea, jonka halkaisija on 150 mm vakiona koko pituudelta.
• Käytä normien mukaista putkimateriaalia.
- Poista kuvassa näkyvä turvaelementti asennuksen jälkeen (Kuvat 1-2).
- Jos edellämainittuja ohjeita ei noudateta, laitteen valmistaja ei ota vastuuta laitteen virheellisen toiminnan ja aiheutuvan melun aiheuttamista haitoista ja laitteen takuu raukeaa.
- Ennen aukon tekemistä tulee tarkistaa, että kaapissa, johon tuuletin sijoitetaan, ei ole kalusteiden osia tai esineitä, jotka saattavat vaikeuttaa asianmukaista asennusta.Tarkista, että tuulettimen ja liesitason kokonaismitat täsmäävät kaapin mittoihin, jotta asennus onnistuu.
- Tee liesitason takaosaan suorakulmainen reikä, jonka mitat ovat seuraavat: (Kuva. 20)

60cm tuuletinmalli: 542x100mm.

90cm tuuletinmalli: 842x100mm.

120cm tuuletinmalli: 1142x100mm.

• Asenna tuuletin tehtyyn aukkoon ylhäältä käsin, kuvan mallin mukaisesti (Kuva 3). Jos laitteessa on sisäänrakennettu moottori, imuyksikkö on irrotettava ennen laitteen viemistä kaapin sisälle.
• Kiinnitä tuuletin kaapin sisälle toimitukseen kuuluvien helojen avulla (Kuva 4). Asenna sen jälkeen hela tuulettimen alaosaan (Kuva 5a). Helan alaosan ja kaapin pohjan välisen etäisyyden tulee olla 2 mm (Kuva 5b). Laite voidaan silloin kiinnittämisen aikana vetää alaspäin (Kuva 5c) ja laittaa ruostumaton teräskehys työtasoon oikeassa asennossa.
• Ennen kalusteiden kiinni ruuvaamista on varmistettava, että laite on työtason suhteen pystysuorassa.
• Vedä tuuletin asennuksen ja sähköverkkoon kytkemisen jälkeen ylöspäin ja poista venttiilin salpa (Kuva 6).
• Jos mallissa on sisäänrakennettu moottori, asenna moottoriryhmä siten, että ilma poistuu määritellyssä suunnassa alas tai ylöspäin (Kuva 7b). Moottori voidaan asentaa tuulettimen etu- tai takasivulle. Kun moottori on asennettu, yhdistetään ilmakanava.
• Jos moottori on laitteen ulkopuolella, aseta imulaite (ulkoinen moottori) sopivaan paikkaan ja laita poistoilmaputki paikalleen. Asenna ilmakanava ulkoisen moottorin ja tuulettimen väliin. Valitse yksi viidestä mahdollisesta ilmanpoistovaihtoehdosta (Kuva 7a) ja asenna toimitukseen kuuluva liitoskappale.
• Laita elektroniset osat sisältävä metallinen sähkökaappisellaiseen paikkaan, että siihen pääsee helposti käsiksi huollon yhteydessä (Kuva 8), yhdistä sen sähköliittimet tuulettimeen: painikeliitin (Kuva 9a), 9-napainen liitin (Kuva 9b), neonvalon kytkemisen liitin (Kuva 9c)
• Jos mallissa on sisäänrakennettu moottori, yhdistä moottoriryhmän kaapeli vastaavaan sähkökaapin liittimeen (Kuva 10a).
• Kytke laite sähköverkkoon.

Toiminta

Tuulettimessa on "TOUCH" toiminto, joka kontrolloi valoja ja nopeutta.

Lue allaolevat ohjeet huolellisesti, jotta osaat käyttää toimintoa oikein.

Tuote on suunniteltu toimimaan Elica-kaukosäätimen kanssa, joka toimitetaan tuotteen ohella tai joka voidaan hankkia erikseen lisävarusteena.

Liesituulettimen ohjaamiseksi kaukosäätimellä, laiteparin muodostamista vaaditaan.

VAROITUS!

Kytke liesituuletin ensin irti sähköverkosta ja sitten siihen takaisin ja suorita laiteparin muodostamiseen kuuluva menettely minuutin sisällä virran kytkemisestä.

Lue kaukosäätimen ohella toimitetut ohjeet jotka sisältävät kaikki tiedot laiteparin muodostamista ja sen oikeaa käyttöä varten.

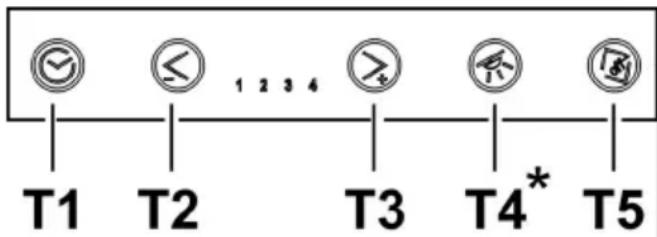

- Painike T1: Viivästyttää tuulettimen sammumista ajastamalla nopeutta joitakin minuutteja

Toiminto mahdollistaa tuulettimen sammumisen kun ajastus päättyy.

Ajastus jakautuu seuraavasti:

• imunopeus (teho) 1: 20 minuuttia
• imunopeus (teho) 2: 15 minuuttia
• imunopeus (teho) 3: 10 minuuttia
• imunopeus (teho) 4: 5 minuuttia

Huom: Ajastintoiminnolla tuuletin voi siirtyä pienemmälle imunopeudelle (teholle) ennen kuin se sammuu, koska joidenkin nopeuksien asetuksissa nopeuden lasku on jo valmiina.

Painamalla painikkeita T2 ja T3 tuulettimen ajastus päättyy ja imunopeus (teho) nousee tai laskee riippuen siitä mitä painiketta on painettu. Ajastusvaiheen aikana vastaavan nopeuden painike vilkkuu.

- Painike T2: Alentaa aktiivista nopeutta (tehoa) (4 → 3 → 2 → 1 → OFF).

Valittua nopeutta vastaava led valo syttyy.

Painikkeella T2 ei ole vaikutusta imupaneelin avaamiseen / sulkemiseen.

- Painike T3: Nostaa aktiivista imunopeutta (tehoa) (1 → 2 → 3 → 4).

Valittua nopeutta vastaava led valo syttyy.

Huomio: (Vain malleissa, joissa on sisäänrakennettu moottori tai kauko GME 22):

imunopeus (teho) 4 on ajastettu 6 minuuttiin, minkä jälkeen tuuletin siirtyy automaattisesti imunopeuteen (tehoon) 3.

Huomio: (vain kauko GME 88):

imunopeus (teho) 3 on ajastettu 7 minuuttiin, minkä jälkeen tuuletin siirtyy automaattisesti imunopeuteen (tehoon) 2.

imunopeus (teho) 4 on ajastettu 6 minuuttiin, minkä jälkeen tuuletin siirtyy automaattisesti imunopeuteen (tehoon) 2.

Huomio: Jos paneeli on suljettu (tuuletin on sammutettu) painike T3 avaa ensin imupaneelin ja säätää sen jälkeen tuulettimen imunopeudelle (teholle) 1.

- Painike T4 ^* : Sytyttää valon

Huomio: Jos imupaneeli on suljettu (tuuletin on sammutettu) painike T4 avaa ensin imupaneelin ja sytyttää sen jälkeen valon.

Painike T5: Avaa (Nostaa) ja sulkee (laskee) imupaneelin.

Kun tuuletin on sammutettu ja paneeli suljettu, painike T5 avaa ensin imupaneelin ja säätää sen jälkeen tuulettimen imunopeudelle (teholle) 1.

Kun tuuletin on käynnissä (millä tahansa nopeudella) ja paneeli on auki, painike T5 sammuttaa ensin tuulettimen (ja sammuttaa valot, jos ne palavat) ja sulkee sen jälkeen imupaneelin.

* Saatavilla Mallista riippuen.

Lisätietoja laitteen toiminnasta

Kun etupaneeli on irrotettu puhdistus ja huoltotöiden ajaksi, kaikki elektroniset imu- ja liiketoiminnot on estetty.

Puristuksen esto -järjestelmä: jos jokin estää Downdraftin sulkeutumisen, sulkeutuminen keskeytyy ja kuljetin nousee takaisin ylös.

Rasvasuodattimen kyllästys.

Liesituuletin ilmoittaa rasvasuodattimen huollon tarpeesta 40 käyttötunnin jälkeen.

Sen merkiksi kaikki imunopeuden (tehon) led valot vilkkuvat samanaikaisesti.

Rasvasuodattimen uudelleen asetus

Kun rasvasuodattimet on huollettu, paina painiketta T1 yli 3 ", jotta hälytys nollautuu.

Huom: hälytys ei näy jos tuuletin on sammutettu (OFF), imupaneelin sijainnista riippumatta.

Liesituuletin ei toimi

Tarkista, onko

• sähkönsyöttö katkennut
- valittu oikea nopeustaso.
- suojalevy kunnolla paikoillaan.
- 9-napainen liitäntä yhdistetty oikein (Kuva 9b).
- painettu sähkökeskuksen päällä olevaa punaista nollauspainiketta.
- 9-napaisen liitännän johdot asennettu asianmukaisesti käynnistyspainikkeeseen (liitäntävaiheessa saattaa ylimääräinen paine taivuttaa liittimiä).

Liesituuletin toimii liian alhaisella teholla

Tarkista, että

• moottorin valittu nopeus on savun ja höyryn määrän kannalta riittävä
• keittiön tuuletus on tarpeellisen ilmantulon kannalta riittävä
• aktiivihilisuodatin on täyttynyt (liesituuletin toimii suodatintilassa)
  • poistoilmakanava on vapaa
• poistoilmajärjestelmän takaisiniskuventtiillit pääsevät esteettä pyörimään

Liesituuletin sammuu käytön aikana

Tarkista, onko

• sähkönsyöttö katkennut
• vikavirtasuojakytkin lauennut

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasva- ja hiilisuodattimia asennettaessa ja poistettaessa tuulettimen ulosvedettävän vaunun on oltava auki. Paina siksi OFF-painiketta (T5).

Irrota sen jälkeen etulevy vetämällä yhtä aikaa ylhäältä kaikilta puolilta (Kuva 13). Levy kääntyy eteenpäin ja näin syntyy rasvasuodattimien tarvitsema tila (Kuva 14)

Hiilisuodatin (ainoastaan suodatinversiossa) Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä El voi pestä eikä käyttää uudestaan

Rasvasuodattimien poistamisen jälkeen voit lisätä

hiilisuodattimet (Kuva 15) (eivät sisälly toimitukseen).

Lamppujen vaihto

(Riippuen käytössä olevasta mallista)

Irrota laite sähköverkosta.

Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

Vaihda vioittunut lamppu uuteen lamppuun tyyppikilvessä tai liesituulettimessa lampun lähellä näkyvien ohjeiden mukaisesti.

Vaihda neonlamppu seuraavalla tavalla:

1. Nosta vaunu ylös.
2. Katkaise laitteen virta (tämä voidaan tehdä irrottamalla virtajohto pistorasiasta tai avaamalla kytkin jos se on asennettu tai painamalla ohjaustaulussa olevaa punaista painiketta (Kuva 10c)
3. Irrota ruuvit joilla etulevy on kiinnitetty (kuva. 16)
4. Nosta ylempi etulevy (kuva. 17)
5. Poista vioittunut neonlamppu (kuva. 18) ja vaihda se uuteen samanlaiseen lamppuun

Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.
