PRF0106382 - Okap ELICA - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Elica
Model	PRF0106382
Szerokość	60 cm
Głębokość	50 cm
Wysokość	15 cm (do zabudowy)
Masa netto	15 kg
Zasilanie elektryczne	220-240 V ~ 50/60 Hz
Moc silnika	200 W
Oświetlenie	LED 2 x 3 W
Maksymalny przepływ powietrza	600 m³/h
Maksymalny poziom hałasu	65 dB(A)
Rodzaj filtracji	Filtry węglowe i metalowe filtry tłuszczu
Funkcje	Wyciąg, recyrkulacja, sterowanie dotykowe, timer
Materiał	Stal nierdzewna
Konserwacja i czyszczenie	Filtry tłuszczu nadają się do mycia w zmywarce; filtry węglowe należy wymieniać co 3-6 miesięcy
Bezpieczeństwo	Automatyczne wyłączanie, ochrona przed przegrzaniem, wyłącznik bezpieczeństwa
Części zamienne i naprawialność	Wskaźnik naprawialności: 8,4/10; części dostępne na zamówienie
Informacje ogólne	Zalecany montaż przez profesjonalistę; gwarancja 2 lata
Dołączone akcesoria	Zestaw montażowy, instrukcja obsługi, adapter wylotu powietrza

Często zadawane pytania - PRF0106382 ELICA

Jak zainstalować okap Elica PRF0106382?

Instalacja powinna być wykonana przez wykwalifikowanego fachowca. Należy zachować odległości bezpieczeństwa od płyty grzewczej (min. 65 cm dla kuchenki elektrycznej, 75 cm dla gazowej). Użyj dołączonego zestawu montażowego i solidnie zamocuj okap do ściany lub pod szafką.

Jak czyścić filtry tłuszczu?

Metalowe filtry tłuszczu można myć w zmywarce w niskiej temperaturze (max 65°C). Można je również umyć ręcznie w ciepłej wodzie z detergentem. Przed ponownym założeniem pozostaw do całkowitego wyschnięcia.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 3 do 6 miesięcy w zależności od użytkowania. Wskaźnik na okapie może sygnalizować konieczność wymiany. Nie myje się go i zamawia jako część zamienną.

Okap wydaje nieprawidłowy hałas, co robić?

Sprawdź, czy filtry nie są zatkane i czy żaden przedmiot nie dotyka silnika. Wyczyść filtry tłuszczu. Jeśli hałas nie ustępuje, skontaktuj się z serwisem Elica.

Jak włączyć funkcję timera?

Naciśnij przycisk timera (zegar) przez 2 sekundy, aby go włączyć. Okap wyłączy się automatycznie po 15 minutach. Czas można ustawić w menu ustawień.

Czy mogę używać okapu bez zewnętrznego odpowietrzenia?

Tak, okap może pracować w trybie recyrkulacji z filtrem węglowym. W takim przypadku filtrowane powietrze jest zawracane do kuchni. Upewnij się, że zamontowałeś zestaw recyrkulacji, jeśli jest dołączony.

Jak wymienić oświetlenie LED?

Diody LED są zintegrowane i nie można ich wymienić pojedynczo. W przypadku awarii skontaktuj się z obsługą klienta Elica w celu interwencji.

Jaka jest gwarancja na okap Elica?

Okap objęty jest 2-letnią gwarancją producenta od daty zakupu. Zachowaj rachunek na wypadek reklamacji. Przedłużenie gwarancji jest możliwe u autoryzowanych sprzedawców.

Jak ustawić prędkość wyciągu?

Użyj przycisków + i - na panelu sterowania, aby przełączać prędkość od 1 (niska) do 4 (boost). Prędkość 4 jest tymczasowa i automatycznie wraca do prędkości 3 po 5 minutach.

Gdzie znaleźć części zamienne?

Części zamienne (filtry, pilot, zestaw montażowy) są dostępne na oficjalnej stronie Elica lub u autoryzowanych sprzedawców. Użyj modelu PRF0106382, aby zidentyfikować kompatybilne części.

INSTRUKCJA OBSŁUGI PRF0106382 ELICA

PL Instrukcja montażu i obsługi

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

• Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.
• Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia..
• Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

NB.: Elementy oznaczone symbolem „(*)” są dodatkowymi akcesoriami dostarczonymi tylko z niektórychymi modelami lub oddzielnymi elementami, które można zakupić.

Ostrzeżenia

- Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.

• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.
• Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu

urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

- Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozostawione bez opieki.

- Pomieszczenie, w którym zainstalowany jest okap powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.

- Okap powinien być często czyszczony zarówno wewnętrznie jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bez względune przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.

• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona dostępne części okapu mogą sią rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów należy

rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.

- Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.

- Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.

- Nigdy nie używać okapu bez poprawnie zamontowanej kratki!

- Okap nie może być NIGDY używany, jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.

- Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.

- Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.

- W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

- Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.

Podczas przemieszczania okapu nie kłaść rąk w zasięgu wyjmowanego panelu ssącego (wózka)

Okap jest wyposażony w wyłączniki bezpieczeństwa blokujące funkcjonowanie w przypadku odłączenia przedniego panelu filtrów.

W celu stałego polepszania produktów, producent zastrzega sobie prawo do wprowadzania zmian dotyczących właściwości technicznych, funkcjonalnych lub estetycznych wynikających z postępu technicznego. W modelu wyposażonym w zewnętrzny silnik, aby okap mógł normalnie funkcjonować należy użyć modułu ssącego (silnika zewnętrznego) tego samego producenta.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

- Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obstuga

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Wersja wyciągowa

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Wersja filtrująca

Aby używać okapu w tej wersji należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

Nota: Powietrze odzyskane przez filtry węglowe jest z powrotem wprowadzane do kuchni przez kanał powietrzny znajdujący się z boku mebla (Rys. 11).

Blokada zaworu zwrotnego

Uwaga, przed podłączeniem giętkiej rury wylotu powietrza należy się upewnić, że zawory zwrotne modułu ssącego mogą się swobodnie obracać (Rys. 12).

Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Instalacja okapu

Adnotacja: Instalacja musi być wykonana w taki sposób, aby zapewniony był dostęp do okapu oraz elementów elektronicznych w wypadku ewentualnych interwencji obsługi technicznej.

W trakcie montażu należy pamiętać o tym, aby zachować minimalną odległość 400mm między blatem roboczym a ewentualnymi komponentami umieszczonymi nad okapem.

Zapobiega to przeszkodzeniu ruchowi panelu ssącego w górę (otwarcie) i w dół (zamknięcie) tak, aby ułatwić dostęp do sterowań okapu umieszczonych na panelu.

OSTRZEŻENIE: Należy umieścić metalową puszkę zawierającą komponenty elektroniczne w odległości nie mniejszej niż 65 cm od płaszczyzny gotowania, a w każdym razie w odległości 65 cm od punktu zasysania okapu.

Minimalna odległość od brzegu downdraft oraz brzegu płyty gotowania musi wynosić przynajmniej 50 mm.

ZALECENIE: Zaleca się zainstalowanie metalowej puszki z elektronicznymi komponentami co najmniej 10 cm od podłoża i w odpowiedniej odległości od wszystkich źródeł ciepła (np: bok piekarnika lub płyta grzewcza).

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Podłączenie elektryczne

Podłączenie okapu do sieci elektrycznej powinno być zawsze wykonane przez wykwalifikowany i wyspecjalizowany personel techniczny.

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

UWAGA!

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Uwaga: w aplikacjach ze zdalnym silnikiem GME należy przyłączyć kabel zespołu silnika do odpowiedniej tabliczki zaciskowej umieszczonej w skrzynce z tworzywa sztucznego okablowania downdraftu. Podczas przyłączania należy zwrócić uwagę na kolory kabli.

Rys. 21

Polacco: Uwaga! Nie przecinać kabla łączącego okap z silnikiem aby nie stracić prawa do gwarancji.

Instalacja okapu

Sprawdzić, czy żaden komponent nie jest uszkodzony, w innym razie skontaktować się ze sprzedawcą i nie przystępować do montażu. Ponadto, należy uważnie przeczytać poniższe wskazówki.

• Przewód odprowadzania powietrza nie powinien być dłuższy niż 5 metrów.
• Unikać zaginania przewodów, gdyż każde zagięcie zmniejsza skuteczność zasysania w wymiarze 1 metra. (np.: jeżeli są obecne dwa kolanka pod kątem 90°, długość przewodu nie powinna przekraczać 3 metrów długości).
  • Unikać nagłych zmian kierunku prowadzenia przewodów.
• Stosować przewód o stałej średnicy 150mm na całej długości.
• Stosować materiał spełniający wymagania normatywne.
• Usunąć podkładkę bezpieczeństwa przedstawioną na rysunku (Rys. 1-2) po zakończeniu montażu.
• W braku przestrzegania powyższych instrukcji producent nie będzie odpowiadał za zakłócenia dotyczące wydajności lub hałaśliwości, jak również nastąpi utrata praw gwarancyjnych.
• Przed wykonaniem otworu sprawdzić, czy na wewnętrznej ścianie mebla, w strefie umieszczenia okapu, nie jest obecny stelaż mebla lub inne szczegóły, które mogłyby stworzyć problemy podczas montażu. Sprawdzić, czy gabaryty okapu i płaszczyzny gotowania są kompatybilne z meblem i czy montaż może być prawidłowo przeprowadzony.
• Wykonać w części tylnej płyty do gotowania, prostokątny otwór o następujących wymiarach: (Rys. 20)

Okap Model 60cm: 542x100mm.

Okap Model 90cm: 842x100mm.

Okap Model 120cm: 1142x100mm.

• Umieścić okap w wykonanym otworze, wkładając go od góry, jak pokazano na rysunku (Rys. 3). W modelach z już zainstalowanym silnikiem, należy usunąć moduł ssący przed przystąpieniem do wkładania okapu do mebla.
• Umocować okap w meblu wykorzystując stosowne listwy wspornikowe znajdujące się na wyposażeniu (Rys.4). Zainstalować listwy w dolnej części okapu (Rys.5a) tak, aby dolna część listwy i spód mebla były odległe o 2 mm (Rys.5b). Taka odległość umożliwia pociągnięcie w dół produktu w chwili mocowania, (Rys.5c), aby obramowanie inox mogło optymalnie przylec do płaszczyzny roboczej.
• Przed założeniem śrub do mebla należy się upewnić, że okap jest w pozycji prostopadłej do płaszczyzny roboczej.
• Po założeniu montażu i po podłączeniu go do sieci elektrycznej należy unieść okap i usunąć blokadę klapy (Rys. 6).

• W modelach z zainstalowanym silnikiem zamontować moduł silnika ustawiając wylot powietrza na wybranej pozycji, skierowany w górę lub w dół. (Rys. 7b). Silnik może być zainstalowany zarówno z przodu, jak i z tyłu okapu. Po zainstalowaniu silnika przejść do montażu przewodów wylotu powietrza.

• W modelach z zewnętrznym silnikiem ustawić w odpowiedniej strefie moduł ssący (silnik zewnętrzny) i zainstalować przewód odprowadzania spalin. Zamontować przewód wylotu powietrza między zewnętrznym silnikiem a okapem. Zaznaczyć wylot powietrza spośród pięciu możliwości (Rys. 7a) i zainstalować dostarczone złącze.

• Należy umieścić metalową puszkę zawierającą komponenty elektroniczne w łatwo dostępnym miejscu umożliwiającym przeprowadzenie ewentualnych zabiegów naprawczych (Rys. 8) i podłączyć przewody elektryczne okapu. przewód pulpitu (Rys. 9a), przewód 9 biegunowy (Rys. 9b), przewód oświetlenia neonowego (Rys. 9c)
• W modelach z zewnętrznym silnikiem podłączyć kabel modułu silnika do stosownego przewodu w puszcze zawierającej komponenty elektroniczne (rys. 10a).
  • Podłączyć okap do sieci elektrycznej.

Działanie okapu

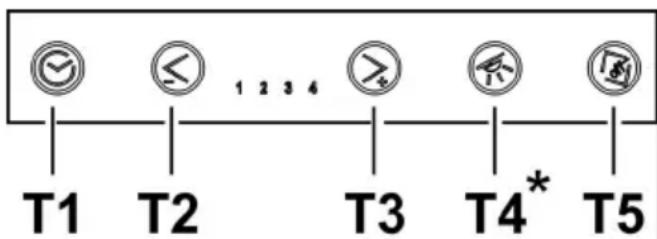

Okap jest wyposażony w urządzenie typu "TOUCH" służące do kontroli oświetlenia i prędkości.

W zakresie prawidłowej obsługi należy zapoznać się z poniższymi wskazówkami.

Niniejszy produkt jest przystosowany do funkcjonowania ze zdalnym sterowaniem Elica, znajdującym się w jego wyposażeniu lub dostępnym jako opcja.

Aby sterować okapem za pomocą zdalnego sterowania należy wykonać procedurę przynależności.

UWAGA!

W celu rozpoczęcia, należy odłączyć i ponownie podłączyć okap do sieci elektrycznej oraz przeprowadzić procedurę przynależności w ciągu pierwszej minuty od podłączenia napięcia.

Przeczytać instrukcje załączone do zdalnego sterowania, w których znajdują się wszystkie informacje na temat wykonywania procedury przynależności i obsługi.

- Klawisz T1: opóźnia wyłączenie okapu regulując przez kilka minut ustawioną prędkość.

Po upływie wyznaczonego czasu okap wyłącza się.

Zegar czasowy funkcjonuje w sposób następujący:

• prędkość (moc) zasysania 1: 20 minut
  • prędkość (moc) zasysania 2: 15 minut
• prędkość (moc) zasysania 3: 10 minut
• prędkość (moc) zasysania 4: 5 minut

UWAGA: Po włączeniu timera okap przed wyłączeniem może przełączyć się na niższą prędkość (moc) ssania, gdyż w niektórych prędkościach przewidziano czas zmniejszenia prędkości.

Po naciśnięciu klawiszy T2 i T3 okap przechodzi z funkcji regulacji czasowej, a prędkość (moc) ulega zwiększeniu lub zmniejszeniu w zależności od naciśniętego klawisza.

W trakcie aktywności funkcji regulacji czasowej miga stosowna dioda.

- Klawisz T2: Zmniejsza prędkość (moc) zasysania (4→3→2→1→OFF).

W trakcie aktywności danej prędkości świeci się stosowna dioda.

Klawisz T2 nie ma żadnego wpływu na otwieranie/zamykanie panelu ssącego.

- Klawisz T3: Zwiększa prędkość (moc) zasysania (1→2→2→3→4).

W trakcie aktywności danej prędkości świeci się stosowna dioda.

Uwaga: (wyłącznie dla modeli z silnikiem lub zdalnym GME 22):

prę dkość (moc) zasysania 4 jest ustawiona na 6 minut, po czym okap przechodzi automatycznie do prędkości (mocy) zasysania 3.

Uwaga: (wyłącznie dla zdalnego GME 88):

prędkość (moc) zasysania 3 jest ustawiona na 7 minut, po czym okap przechodzi automatycznie do prędkości (mocy) zasysania 2.

prędkość (moc) zasysania 4 jest ustawiona na 6 minut, po czym okap przechodzi automatycznie do prędkości (mocy) zasysania 2.

Nota: Jeżeli panel jest zamknięty (okap wyłączony) klawisz T3 powoduje najpierw otwarcie panelu ssącego, a następnie ustawia okap na prędkość (moc) zasysania 1.

• Klawisz T4*: Włącza oświetlenie

Nota: Jeżeli panel jest zamknięty (okap wyłączony) klawisz T4 powoduje najpierw otwarcie panelu ssącego, a następnie włącza oświetlenie.

- Klawisz T5: Otwiera (unosi) i zamyka (obniża) panel ssący.

Jeżeli okap jest wyłączony i panel jest zamknięty, klawisz T5 powoduje najpierw otwarcie panelu ssącego, a następnie ustawia okap na prędkość (moc) zasysania 1.

Jeżeli okap jest włączony (na jakąkolwiek prędkość) i panel jest otwarty, klawisz T5 powoduje najpierw wyłączenie okapu, (a jeżeli oświetlenie jest włączone, to je wyłącza), a następnie zamyka panel ssący.

* W zależnosci od modelu.

Dodatkowe informacje dotyczące funkcjonowania

Podczas wyjmowania przedniego panelu w celu przeprowadzenia zabiegów czyszczenia i konserwacji wszystkie funkcje elektroniczne ssania i ruchu są zablokowane.

Zabezpieczenie przed przyszczypaniem: jeżeli jakaś przeszkoda uniemożliwia zamknięcie Downdraft, zabieg zamykania jest przerywany i wózek ponownie unosi się.

Wskaźnik nasycenia filtra tłuszczowego.

Co 40 roboczogodzin okap sygnalizuje konieczność przeprowadzenia konserwacji filtra tłuszczowego.

Sygnalizacja ma miejsce poprzez równoczesne miganie wszystkich diod prędkości (mocy) zasysania.

Reset wskaźnika nasycenia filtra tłuszczowego.

Po wykonaniu zabiegów konserwacyjnych dotyczących filtra tłuszczowego, nacisnąć klawisz T1 przez co najmniej 3 sekundy, aby wyłączyć sygnalizację.

Nota: Sygnalizacja nie jest wyświetlana, jeżeli okap jest wyłączony (OFF), niezależnie od pozycji panelu ssącego.

Usterki i nieprawidłowości

Okap nie pracuje

Sprawdzić:

• Dopływ prądu elektrycznego.
• Wybór prędkości zasysania.
- Panel jest prawidłowo zamocowany.
- Połączenie 9 biegunowe zostało prawidłowo włożone (Rys. 9b).
• Czerwony klawisz reset znajdujący się nad puszką rozdzielczą został naciśnięty.
- W połączeniu 9 biegunowym sprawdzić, czy kable są prawidłowo umieszczone do właściwego przewodu. (podczas podłączania zbyt mocny nacisk może spowodować zagięcie styków).

Okap słabo pochłania

Sprawdzić:

• Wybrana prędkość silnika jest stosowna do ilości oparów.
- Kuchnia jest prawidłowo nawietrzona i umożliwia obieg powietrza, a tłuszcz węglowy nie jest zużyty (okap w wersji filtrującej).
- Przewód wylotu powietrza nie jest zatkany.
- Zawory zwrotne modułu zasysania mogą się swobodnie obracać.

Okap wyłącza się podczas normalnego funkcjonowania

Sprawdzić:

• Dopływ prądu elektrycznego.
- Wyłącznik magnetyczno-termiczny (wyłącznik bezpieczeństwa)

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO

CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI

PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienią się jego charakterystyczne

cechy filtrujące.

Przy montowaniu i rozmontowaniu filtrów tłuszczowych oraz filtrów na węgiel należy zastosować wkład wysuwający się z okapu w pozycji otwartej.

To tego należy nacisnąć guzik OFF (T5).

Następnie, usunąć przedni panel popychając równocześnie górną część na całej długości (rys. 13).

Panel obraca się w przód udostępniając filtr tłuszczowy (rys. 14).

Filtr na węgiel ( tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

Po wyjęciu filtra tłuszczowego, można założyć filtry węglowe (Rys. 15) (nie wchodzi w skład wyposażenia).

Wymiana lampek

(W zależnosci od modelu).

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymienić uszkodzoną żarówkę na inną tego samego typu zgodnie ze specyfikacją znajdująca się na etykiecie charakterystyki lub w pobliżu samej żarówki na okapie.

W celu wymiany żarówki neonowej należy postępować, jak poniżej:

1. Unieść wózek.

2. Odłączyć zasilanie. (ten zabieg może być przeprowadzony po odłączeniu wtyczki, jeżeli dostępna, lub można otworzyć wyłącznik, jeżeli przewidziano taki zabieg podczas montażu lub też nacisnąć czerwony klawisz na puszcze sterowniczej (Rys. 10c)

3. Usunąć śruby mocujące górny przedni panel, jak przedstawiono na rysunku (Rys. 16)

4. Unieść górny panel przedni (Rys. 17)

5. Wyjąć uszkodzoną żarówkę neonową (Rys. 18) i założyć żarówkę o takich samych właściwościach technicznych

W przypadku, gdy oświetlenie nie działa należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.
