PRF0106382 - Exaustor ELICA - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	Elica
Modelo	PRF0106382
Largura	60 cm
Profundidade	50 cm
Altura	15 cm (embutível)
Peso líquido	15 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz
Potência do motor	200 W
Iluminação	LED 2 x 3 W
Fluxo de ar máximo	600 m³/h
Nível de ruído máximo	65 dB(A)
Tipo de filtragem	Filtros de carvão e gordura metálicos
Funções	Extração, recirculação, comando tátil, temporizador
Material	Aço inoxidável
Manutenção e limpeza	Filtros de gordura laváveis na máquina de lavar louça; filtros de carvão a substituir a cada 3-6 meses
Segurança	Desligamento automático, proteção contra sobreaquecimento, interruptor de segurança
Peças de reposição e reparabilidade	Índice de reparabilidade: 8,4/10; peças disponíveis sob consulta
Informações gerais	Instalação recomendada por profissional; garantia de 2 anos
Acessórios fornecidos	Kit de montagem, manual de instruções, adaptador de saída de ar

Perguntas frequentes - PRF0106382 ELICA

Como instalar o exaustor Elica PRF0106382 ?

A instalação deve ser realizada por um profissional qualificado. Certifique-se de respeitar as distâncias de segurança em relação à placa de cozimento (mínimo 65 cm para fogão elétrico, 75 cm para gás). Utilize o kit de montagem fornecido e fixe firmemente o exaustor na parede ou sob um móvel.

Como limpar os filtros de gordura ?

Os filtros de gordura metálicos são laváveis na máquina de lavar louça a baixa temperatura (máx. 65°C). Também pode lavá-los à mão com água quente e detergente. Deixe-os secar completamente antes de recolocá-los.

Quando substituir o filtro de carvão ?

O filtro de carvão deve ser substituído a cada 3 a 6 meses, dependendo do uso. Um indicador no exaustor pode sinalizar quando trocá-lo. Não se lava e é encomendado como peça de reposição.

O exaustor emite um ruído anormal, o que fazer ?

Verifique se os filtros não estão obstruídos e se nenhum objeto está em contato com o motor. Limpe os filtros de gordura. Se o ruído persistir, contacte o serviço pós-venda Elica.

Como ativar a função temporizador ?

Pressione a tecla do temporizador (relógio) por 2 segundos para ativá-lo. O exaustor desligará automaticamente após 15 minutos. Pode ajustar a duração através do menu de configurações.

Posso usar o exaustor sem saída externa ?

Sim, o exaustor pode funcionar em modo recirculação com um filtro de carvão. Nesse caso, o ar filtrado é devolvido à cozinha. Certifique-se de instalar o kit de recirculação se fornecido.

Como substituir a iluminação LED ?

Os LEDs são integrados e não podem ser substituídos individualmente. Em caso de falha, contacte o serviço de atendimento ao cliente Elica para assistência.

Qual é a garantia do exaustor Elica ?

O exaustor beneficia de uma garantia do fabricante de 2 anos a partir da data de compra. Guarde a fatura para qualquer reclamação. Extensões de garantia são possíveis junto de revendedores autorizados.

Como ajustar a velocidade de extração ?

Use as teclas + e - no painel de controle para passar da velocidade 1 (baixa) para 4 (boost). A velocidade 4 é temporária e volta automaticamente para a velocidade 3 após 5 minutos.

Onde encontrar peças de reposição ?

As peças de reposição (filtros, controle remoto, kit de instalação) estão disponíveis no site oficial Elica ou junto de revendedores autorizados. Use o modelo PRF0106382 para identificar peças compatíveis.

MANUAL DE UTILIZADOR PRF0106382 ELICA

PT Instruções para montagem e utilização

Nota: (solo para GME 88 remoto):

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico.

O exaustor pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

- É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto.

• Ler cuidadosamente as instruções: elas apresentam importantes informações sobre a instalação, uso e segurança.
• Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

• As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto a outros dispositivos de combustão de gás ou outros combustíveis.

- O exaustor deve ser limpo regularmente, seja interna que externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o quanto expressamente indicado nas instruções de manutenção.

• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas desde aparelho não pode ser conectado a outro sistema de ventilação já existente que

esteja sendo usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

• Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilizar o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que não seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou pessoa qualificada similar.
• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

Durante o movimento da coifa não posicionar as mãos no raio de ação de aspiração (carrinho) extraível.

A coifa é dotada de interruptores de segurança que não permitem o funzionamento quando vem desencaixado o painel anterior filtros.

Com a intenção constante de melhorar os nossos produtos, nos reservamos o direito de aplicar às características dos mesmos, sejam tecnicas, funcionais ou estéticas todas as modificações derivadas de suas evoluções. No caso de versão com motor externo, para o normal funzionamento da coifa è necessário utilizar um grupo aspirante (motor externo) da mesma casa produtora.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.

Versão filtrante

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional a base de carvão ativado.

Nota: O ar reciclado através dos filtros carvão vem reintroduzido na cozinha mediante um condutor que canaliza o ar em um lado do móvel (Fig. 11).

Bloqueio da válvula de não retorno

Atenção antes de conectar o tubo flexível de saída do ar, assegurar-se que as válvulas de não retorno do grupo de aspiração sejam livres de rodas liberamente.(Fig. 12).

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade periférica de aspiração.

Instalação

Nota: A instalação deve ser realizada de tal modo que seja sempre garantida a acessibilidade do exaustor e dos componentes eletrônicos para eventuais intervenções de assistência técnica.

Na instalação do produto, aconselha-se de manter uma distância mínima de 400 mm entre a bancada de trabalho e eventuais componentes lugares na parte superior da coifa.

Assim fazendo, a corrida em direção ao alto (abertura) e em direção para baixo (fechamento) do painel de aspiração, não encontrará nenhum obstáculo, e para facilitar o acesso aos comandos da coifa colocados no painel.

AVISO: Posicionar a caixa metálica que contêm os cpmponentes eletrônicos à uma distância não inferior a 65 cm da placa de cozimento a gás ou de qualquer maneira a 65 cm do ponto de aspiração da coifa.

A distância mínima da borda do downdraft e da borda da placa de cozimento devem ser ao menos 50mm.

RECOMENDAÇÃO: Recomendamos de instalar a caixa metálica que contém os componentes eletrônicos pelos menos à 10 cm do chão e à uma distância suficiente de todas as fontes de calor (ex. Lado de um forno, placa de cozimento).

Se as instruções de instalação do fogão à gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A conexão da coifa à rede elétrica deve ser efetuada por profissional técnico qualificado e especializado.

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

Nota: nas aplicações com motor remoto GME, conectar o cabo do grupo motor na respetiva placa de bornes instalada na parte interna da caixa de plástico presente na cablagem do downdraft. Prestar atenção para respeitar as cores dos cabos durante a conexão.

Fig. 21

Atenção! Não corte o cabo de coligamento entre o exaustor e o motor, para evitar assim, a perda da garantia.

Montagem

Antes de proceder na instalação do aparelho, verificar que todos os componentes não estejam danificados, em caso contrário contactar o revendedor e não prosseguir com a instalação. Além disso, ler com atenção todas as instruções abaixo descritas.

• Utilizar um tubo de evacuação ar que possua a extensão máxima não superior à 5 metros.
• Limitar o numero de curvas na canalização visto que cada curva reduz a eficiência de aspiração comparada a 1 metro linear. (Ex. Utilizando n° 2 curvas a 90°, a extensão da canalização não deverá superar os 3 metros de comprimento).
• Evitar mudanças drásticas de direção.
• Utilizar um ducto com diâmetro de 150 mm constante para todo o comprimento.
• Utilizar um conduto de material aprovado através de normas.
• Remover o espessor de segurança evidenciado na foto (Fig.1-2) no final da instalação.
• Por inobservância das instruções precedentes o fabricante não responderá por problemas ou ruídos e nenhuma garantia será oferecida.
• Antes de efetuar o furo controlar que na parte interna do móvel, em correspondência à zona de alojamento da coifa, não seja presente a estrutura do móvel ou outros detalhes que poderiam criar problemas para a correcta instalação. Verificar que os volumes da coifa e da placa de cozimento sejam compatíveis com o móvel e assim seja realizável a instalação.
• Realizar, na parte traseira da placa de fogão, um buraco retangular com as seguintes dimensões: (Fig. 20)

Coifa Modelo de 60cm: 542x100mm.

Coifa Modelo de 90cm: 842x100mm.

Coifa Modelo de 120cm: 1142x100mm.

• Instalar a coifa no furo praticado, colocando-a por cima, como indicação (Fig.3). No caso de versão com motor a bordo ocorre remover o grupo aspirante antes de proceder com a colocação do produto no móvel.
• Fixar a coifa no interior do móvel utilizando os apropriados suportes em dotação (Fig.4). Proceder com a montagem dos suportes na parte inferior da coifa (Fig.5a) fazendo em modo que entre a parte inferior do suporte e o fundo do móvel permaneça uma distância de 2 mm (Fig.5b). Esta distância permitirá a tração para baixo do produto no momento da fixação, (Fig.5c), para fazer aderir a estrutura inox na bancada de trabalho.
• Antes de inserir os parafusos no móvel, assegurar-se que o produto seja perfeitamente perpendicular à bancada de trabalho.
• Depois de haver completado a instalação, e depois de haver conectado o produto à rede elétrica, levantar a coifa e remover o bloco da porta(Fig. 6).
• Em caso de versão com motor a bordo proceder com a montagem do grupo motor orientando a saída do ar na posição pré-escolhida em direção ao alto ou em direção para baixo. (Fig. 7b). O motor pode ser instalado seja ao

lado anterior que ao lado posterior da coifa. Quando o motor estiver instalado, proceder à montagem da canalização para a saída do ar.

• Em caso de versão com motor externo posicionar em uma zona idonêa o grupo aspirante (motor externo) e dispor o ducto de evacuação do ar de escapamento. Proceder com a montagem da canalização saída ar entre o motor externo e a coifa. Selecionar a saída ar entre as cinco possibilidades (Fig.7a) e instalar a conexãp em dotação.
• Posicionar a caixa metálica que contém os componentes eletrônicos em uma zona facilmente acessível para eventuais providências de assistência (Fig.8), conectando os conectores elétricos da mesma coifa: conector painel botões (Fig. 9a), conector 9 pólos (Fig. 9b), conector neon (Fig. 9c)
• Nas aplicações com motor remoto conecte o cabo da unidade do motor no conector na caixa dos componentes electrónicos (Fig. 10a).
• Conectar o produto à rede elétrica.

Funcionamento

O exaustor é dotado de um dispositivo "TOUCH" para o controlo de luzes e velocidades.

Para a correcta utilização leia atentamente as instruções abaixo descritas.

Este produto está preparado para funcionar com radiocomando Elica, é fornecido com o produto ou pode ser adquirido em separado como opcional.

Para poder controlar o exaustor através do radiocomando é necessário executar o procedimento de associação.

ATENÇÃO!

Para iniciar é necessário desligar e voltar a ligar o exaustor à rede elétrica e executar o procedimento de associação no primeiro minuto de alimentação.

Ler as instruções fornecidas com o radiocomando onde são fornecidas todas as informações para a sua associação e utilização correta.

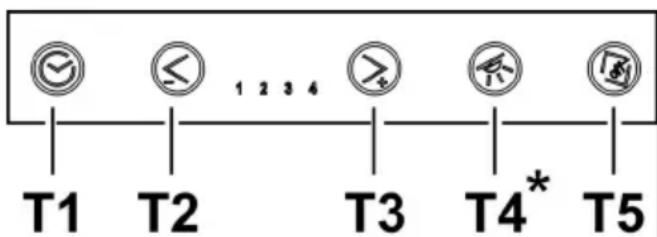

- Botão T1: atrasa o desligamento da coifa temporizando a velocidade estabelecida de alguns minutos.

Tal função presupõe que, ao final da temporização, a coifa desligue.

A temporização è assim sub-dividida:

• velocidade (potência) de aspiração 1: 20 minutos
• velocidade (potência) de aspiração 2: 15 minutos
• velocidade (potência) de aspiração 3: 10 minutos
• velocidade (potência) de aspiração 4: 5 minutos

NB: Acionando o temporizador, a coifa pode passar para uma velocidade (potência) de aspiração menor antes de desligar-se, pois em algumas velocidades já está prevista uma temporização na redução da velocidade.

Pressionando os botões T2 e T3 a coifa sai da função temporizada e a velocidade (potência) de aspiração aumenta ou diminui em base ao botão

pressionado. Durante a fase de temporização o led relativo à velocidade corrispondente lampeja.

- Botão T2: Decrementa a velocidade (potência)) de aspiração ativa (4→3→2→1→OFF).

A velocidade vem visualizada através do accendimento do led relativo à velocidade correspondente.

O botão T2 não tem nenhum efeito sobre a abertura/fechamento do painel de aspiração.

- Botão T3: Incrementa a velocidade (potência) de aspiração ativa (1→2→3→4).

A velocidade vem visualizada através de accendimento do led relativo à velocidade correspondente.

Nota: (apenas para modelos com motor a bordo ou GME 22 remoto):

A velocidade (potência) de aspiração 4 é temporizada por 6 minutos e, a seguir, a coifa passa automaticamente para a velocidade (potência) de aspiração 3.

A velocidade (potência) de aspiração 3 é temporizada por 7 minutos e, a seguir, a coifa passa automaticamente para a velocidade (potência) de aspiração 2.

A velocidade (potência) de aspiração 4 é temporizada por 6 minutos e, a seguir, a coifa passa automaticamente para a velocidade (potência) de aspiração 2.

Nota: Se o painel è fechado (coifa desligada) o botão T3 aciona antes a abertura do painel de aspiração, depois prepara a coifa à velocidade (potência) de aspiração 1.

- Botão T4*: Acende a luz

Nota: Se o painel de aspiração è fechado (coifa desligada) o botão T4 aciona antes a abertura do painel e depois prepara a coifa à velocidade (potência) de aspiração 1.

- Botão T5: Abre (Levanta) e fecha (abaixa) o painel de aspiração.

A coifa desligada e painel fechado, o botão T5 antes abre o painel de aspiração e depois prepara a coifa à velocidade (potência) de aspiração 1.

A coifa acesa (em qualquer velocidade) e painel aberto o botão T5 antes desliga a coifa (e, se acesas, desliga também as luzes) e depois fecha o painel de aspiração.

* Conforme o modelo disponível.

Informações de funzionamento adicionais

Durante a remoção do painel anterior para operações de limpeza e manuntenção, todas as funções eletrônicas de aspiração e movimento são bloqueadas.

Segurança antigrampeamento: se por acaso um obstáculo impedisse o fechamento do Downdraft, o fechamento se interrompe e o carrinho sobe outra vez.

Sinalização de saturação do Filtro Gorduras

A cada 40 horas de utilização a coifa sinaliza a necessidade de executar a manutenção do filtrogorduras.

A sinalização ocorre fazendo lampejar contemporaneamente todos os led das velocidades (potências) de aspiração.

Reset da sinalização dps filtros gorduras

Depois de haver executado a manutenção dos filtros gorduras, pressionar o botão B1 por mais de 3" a fim de resettar a sinalização.

Nota: A sinalização não è visualizada com a coifa desligada (OFF), independentemente da posição do painel de aspiração.

Anomalias de funcionamento

A coifa não funciona

Verifiquem que:

• Não haja um blackout de corrente.
• Tenha sido efetivamente selecionada uma certa velocidade.
• O painel esteja correctamente encaixado.
• A conexão à 9 pólos seja bem inserida (Fig. 9b).
• O botão vermelho de reset posicionado em cima da caixa rede elétrica esteja pressionado.
• Na conexão 9 pólos certificar-se que os fios sejam bem inseridos no mesmo conector. (Em fase de coligação, muita pressão executada poderia dobrar os contactos).

A coifa tem uma prestação insuficiente

Verifiquem que:

• A velocidade motor selecionada seja suficiente para a quantidade de fumos e de vapores presentes
• A cozinha seja arejada suficientemente para permitir uma entrada do ar, o filtro carvão não seja desgastado (coifa na versão filtrante).
• O tubo de descarga da saída do ar seja desprovido de obstruções.
• As válvulas de não retorno do grupo de aspiração sejam livres de rodar.

A coifa interrompe-se no curso do funcionamento

Verifiquem que:

• Não haja um black out de corrente
• O interruptor magnetotérmico diferencial (Salvavida) não funciona repentinamente.

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

O Filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade),

com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram.

A montagem e desmontagem dos filtros ante-gordura e dos filtros carvão deve ser realizado com a cesta removível do exaustor em posição aberta.

Por isso, pressione o botão OFF (T5)

Em seguida, remover o painel frontal, puxando simultaneamente sobre a parte superior de cada um dos lados (Fig.13).

O painel gira para a frente, libertando o acesso aos filtros ante-gordura (Fig.14).

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses.

NÃO pode ser lavado ou regenerado.

Depois de haver retirado os filtros antigorduras, é possível inserir os filtros carvão (Fig.15) (não em dotação).

Substituição das lâmpadas

(Conforme o modelo disponível). Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

Substituir a lâmpada queimada com outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.

Para a substituição do neon, proceder como indicado em seguida:

1. Alçar o carrinho.
2. Desligar a alimentação. (esta operação pode ser efetuada desligando a tomada, se acessível, ou abrir o interruptor se previsto na fase de instalação ou pressionar o botão vermelho na caixa de comandos (Fig.10c).
3. Retirar os parafusos que fixam o frontal superior como indicado (Fig. 16)
4. Alçar o frontal superior (Fig. 17)
5. Retirar o neon danificado (Fig.18) e substituir-lo com um de iguais características

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
