NÁVOD K OBSLUZE PRF0106382 ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Neměň te elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

- Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

- Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

- Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.

- Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

- Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

- Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

- Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

- Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

- Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

- Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

- Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.

- Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozi nebezpečí úrazu elektrickým proudem.

- Nikdy nepoužívejte digestoř bez správně namontované mřížky!

- Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.

- Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.

- Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.

- V případě pochyb se obraťte na pověřený servis nebo se poradťe s odborným personálem.

- V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

Při manipulaci s digestoří nevkládejte ruce do prostoru působení výsuvného odsávacího panelu (pohyblivého zařízení).

Digestoř je vybavena bezpečnostními vypínači, které zastaví provoz digestoře při odpojení předního panelu filtrů.

Z důvodu neustálého zlepšování našich výrobků si vyhrazujeme právo provádět technické, funkční či vnější úpravy na zařízení spojené s technologickým vývojem. U verze s vnějším motorem, je pro běžný provoz digestoře nutné používat odsávací jednotku (vnější motor) stejného výrobce.

Tento spotřebič je označený v souladu s evropskou směrnici 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrační provedení

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Poznámka: Vzduch filtrovaný prostřednictvím uhlíkových filtrů je znovu odváděn do kuchyně potrubím, které dopravuje vzduch podél jedné strany skříně (Obr. 11).

Blokování zpětného ventilu

Pozor: před připojením ohebného potrubí pro výstup vzduchu se ujistěte, zda se zpětné ventily odsávací jednotky mohou volně otáčet (Obr. 12).

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání.(Není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Instalace

Poznámka: instalace musí být provedena tak, aby digestoř a elektronické součásti byly přístupné pro provádění případných technických zákroků. Při montáži výrobku se doporučuje udržovat minimální vzdálenost 400mm mezi pracovní plochou a eventuálními komponenty umístěnými nad digestoří.

Důvodem je, aby pohyb odsávacího panelu nenacházel překážky při pohybu nahoru (otevření) a dolů (uzavření) a k usnadnění přístupu k povelům digestoře nacházejícím se na panelu.

UPOZORNĚNÍ: umístěte kovovou schránku obsahující elektronické komponenty na vzdálenosti nepřesahující 65 cm od plynové varné plochy a v každém případě 65 cvm od odsávacího bodu digestoře.

Minimální vzdálenost downdraftu od okraje a okraje varné plochy musíbýt alespoň 50mm.

DOPORUČENÍ: Doporučujeme montovat kovovou schránku obsahující elektronické komponenty alespoň 10 cm podlahy a v dostatečné vzdálenosti od všech zdrojů tepla (např. pečící trouby anebo varné plochy).

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řidit.

Elektrické připojení

Napojení digestoře na elektrickou síť musí být provedeno vyškoleným odborným personálem.

Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Poznámka: u použití s dálkovým motorem GME připojte kabel jednotky motoru na příslušnou svorkovnici, umístěnou uvnitř plastové skříně v kabeláži výsuvné digestoře. Při připojení dávejte pozor na dodržování barev kabelů.

Obr. 21

Upozornění! Neřežte kabel mezi digestoří a motorem, aby nedošlo ke ztrátě záruky.

Instalace

Před zahájením instalace zařízení zkontrolujte, zda žádná ze součástí není poškozená, v opačném případě kontaktujte prodejce a neprovádějte instalaci. Kromě toho si pečlivě přečtěte veškeré dále uvedené pokyny.

- Potrubí používané pro odtah vzduchu nesmí být delší

než 5 metrů.

- Potrubí musí mít co nejméně ohybů, jelikož každý ohyb snižuje účinnost odsávání v porovnáním s 1 lineárním metrem. (Př: pokud jsou použity 2 ohyby s úhlem 90°, délka potrubí by neměla přesahovat 3 metry).

• Vyhněte se prudkým změnám směru.

- Používejte potrubí, jehož průměr je po celé délce 150 mm.

- Používejte potrubí vyrobené z materiálu splňujícího požadavky příslušných norem.

- Po ukončení instalace odstraňte bezpečnostní podložku znázorněnou na fotografii (Obr. 1-2).

• V případě nedodržení výše uvedených pokynů výrobce nenese odpovědnost e neposkytuje záruku za problémy spojené s výkonností a hlučností.

- Před vrtáním zkontrolujte, zda se ve vnitřní části skříně, v místě uložení digestoře, nenachází konstrukce skříně nebo jiné části, které by mohly ohrozit správnou instalaci zařizení. Zkontrolujte, zda jsou prostorové rozměry digestoře a varné desky kompatibilní se skříní a zda je instalace možná.

• V zadní části varné desky vyvrtejte podélný otvor s následujícími rozměry: (Obr. 20)

Model digestoře 60cm: 542x100mm.

Model digestoře 90cm: 842x100mm.

Model digestoře 120cm: 1142x100mm.

- Instalujte digestoř z horní strany do vyvrtaného otvoru, dle znázornění na (Obr. 3). U verze s vestavěným motorem je nutné před vložením zařízení do skříně odstranit odsávací jednotku.

- Připevněte digestoř uvnitř skřině pomocí příslušných dodaných třmenů (Obr.4). Připevněte třmeny ve spodní části digestoře (Obr.5a) tak, aby mezi spodní částí třmenu a spodní částí skřině zůstala 2 mm mezera (Obr.5b). Tato mezera umožní při připevnění stlačit zařízení směrem dolů, (Obr.5c), pro dokonalé spojení nerezového rámu s pracovní deskou.

- Před nasazením šroubů do skříně se ujistěte, zda je zařízení umístěno kolmo k pracovní ploše.

- Po ukončení instalace a po připojení zařizení k elektrické sítí zvedněte digestoř a odstraňte pojistku dvířek (Obr. 6).

- Ú verze s vestavěným motorem provedte montáž motoru, přičemž otočte výstup vzduchu do zvolené polohy, směrem dolů nebo směrem nahoru. (Obr. 7b). Motor lze instalovat na přední stranu nebo na zadní stranu digestoře. Po instalaci motoru provedte montáž potrubí pro odtah vzduchu.

- V případě verze s vnějším motorem umístěte na vhodné místo odsávací jednotku (vnější motor) a potrubí pro odtah vzduchu. Proveďte montáž potrubí pro odtah vzduchu mezi vnějším motorem a digestoří. Zvolte jeden z pěti možných výstupů vzduchu (Obr. 7a) a instalujte dodanou přípojku.

- Umístěte kovovou skříňku s elektronickými součástmi do snadno přístupného prostoru pro případné technické zákroky (Obr. 8) a připojte elektrické konektory této skříňky k digestoři: konektor tlačítkového panelu (Obr.

9a), 9-pólový konektor (Obr. 9b), konektor zářivky (Obr. 9c)

• U verze s vestavěným motorem připojte kabel motoru na příslušný konektor na skřínce s elektronickými součástmi (Obr. 10a)
  • Připojte zařízení k elektrické síti.

Provoz

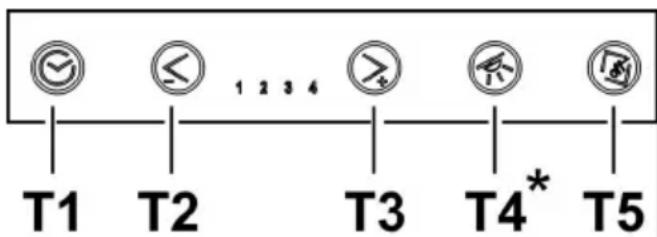

Digestor je vybaven zařizením "TOUCH" ke kontrole svítidel a rychlosti.

Pro správné použití si pozorně přečtěte následující návod.

Tento výrobek je určen pro provoz s dálkovým ovladáním Elica, dodávaným spolu s výrobkem nebo samostatně zakoupitelným jako volitelný doplněk.

Pro účely ovládání digestoře pomocí dálkového ovládání je nezbytné provést postup spárování.

POZOR!

Na začátku je třeba digestoř odpojit a znovu připojit k elektrické síti a provést postup spárování během první minuty napájení.

Přečtěte si návod dodaný k dálkovému ovládání, který obsahuje všechny informace o jeho spárování a o správném používání.

- Tlačítko T1: slouží pro zpoždění vypnutí digestoře o několik minut načasováním nastavené rychlosti.

Tato funkce slouží pro vypnutí digestoře po uplynutí nastaveného času.

Časové nastavení je rozděleno následovně:

• rychlost (výkon) odsávání 1: 20 minut
• rychlost (výkon) odsávání 2: 15 minut
• rychlost (výkon) odsávání 3: 10 minut
• rychlost (výkon) odsávání 4: 5 minut

Poznámka: Při aktivaci časového spínače se může stát, že se digestoř před vypnutím přepne na nižší rychlost (výkon), jelikož u některých rychlostí je již předpokládáno

načasované snížení rychlosti.

Při stisknutí tlačítek T2 a T3 digestoř vypne funkci časového nastavení a rychlost (výkon) odsávání se zvýší nebo sníží podle stisknutého tlačítka. Ve fázi časového nastavení bude světélkovat led kontrolka odpovídající rychlosti.

- Tlačítko T2: Sníží aktivní rychlost (výkon) odsávání (4 → 3 → 2 → 1 → OFF).

Rychlost bude zobrazena rozsvícením led kontrolky odpovídající rychlosti.

Tlačítko T2 nemá žádný vliv na otvíráni/zavíráni odsávacího panelu.

- Tlačitko T3: Zvýší aktivní rychlost (výkon) odsávání (1 → 2 → 3 → 4).

Rychlost bude zobrazena rozsvícením led kontrolky odpovídající rychlosti.

Poznámka: (pouze u modelů s vestavěným motorem nebo dálkovým GME 22):

rychlost (výkon) odsávání 4 je načasována na 6 minut, poté se digestoř automaticky přepne na rychlost (výkon) odsávání 3.

Poznámka: (pouze pro dálkový GME 88):

rychlost (výkon) odsávání 3 je načasována na 7 minut, poté se digestoř automaticky přepne na rychlost (výkon) odsávání 2

rychlost (výkon) odsávání 4 je načasována na 6 minut, poté se digestoř automaticky přepne na rychlost (výkon) odsávání 2

Poznámka: Pokud je panel zavřený (vypnutá digestoř), tlačítko T3 nejdříve aktivuje otevření odsávacího panelu a poté nastaví digestoř na rychlost (výkon) odsávání 1.

• Tlačítko T4 *: Rozsvítí světlo

Poznámka: Pokud je odsávací panel zavřený (vypnutá digestoř), tlačítko T4 nejdříve aktivuje otevření panelu a poté rozsvítí světlo.

- Tlačítko T5: Otevře (Zvedne) a zavře (sníží) odsávací panel.

S vypnutou digestoří a zavřeným panelem tlačitko T5 nejdříve otevře odsávací panel a poté nastaví digestoř na rychlost (výkon) odsávání 1.

Se zapnutou digestoří (při jakékoliv rychlosti) a otevřeným panelem tlačitko T5 nejdříve vypne digestoř (a pokud svítí, zhasne i světlo) a poté zavře odsávací panel.

* Podle dostupného modelu.

Doplňkové informace o provozu

Při odstranění čelního panelu pro účely čištění a údržby jsou veškeré elektronické funkce odsávání a pohybu zablokované.

Ochrana proti sevření: pokud určitá překážka zamezuje zavření panelu výsuvné digestoře, zavírání se přeruší a panel se znovu zvedne.

Signalizace zanesení Tukového filtru.

Každých 40 hodin provozu digestoř signalizuje nutnost

provést údržbu tukového filtru.

Signalizace je řešena současným světélkováním všech led kontrolek rychlostí (výkonů) odsávání.

Reset signalizace tukového filtru

Po provedení údržby tukového filtru stiskněte tlačitko T1 na více než 3" pro resetování signalizace.

Poznámka: Signalizace není zobrazena s vypnutou digestoři (OFF), nezávisle na poloze odsávacího panelu.

Funkční poruchy

Digestoř nefunguje

Zkontrolujte, zda:

• Nedošlo k výpadku proudu
- Byla skutečně nastavena určitá rychlost.
• Je panel je správně připevněný.
• Je 9-pólový konektor správně nasazený (Obr. 9b).
- Je červené tlačítko nad skříní elektrického zařízení stisknuté.
- U 9-pólového konektoru zkontrolujte, zda jsou všechny vodiče správně nasazené. (Příliš vysoký tlak při připojení by mohl způsobit ohnutí kontaktů).

Nedostatečný výkon digestoře

Zkontrolujte, zda:

• Zvolená rychlost motoru stačí pro množství kouřů a par v místnosti
- Je kuchyň dostatečně větraná, pro umožnění odsávání, a zda uhlíkový filtr není zanesený (filtrační verze digestoře).
• Výfukové potrubí není zanesené.
• Se zpětné ventily odsávací jednotky volně otáčí.

Digestoř je během provozu vypne

Zkontrolujte, zda:

• Nedoslo k výpadku proudu
• Nedoslo k intervenci proudového chrániče (pojistek).

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součásti vybavení vlastněného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu. Montáž a demontáž tukových filtrů a uhlíkových filtrů je nutné provádět s výsuvným zařizením digestoře v otevřené poloze. Proto stiskněte tlačítko OFF (T5). Odstraňte přední panel současným tahem v horní části každé strany (Obr.13). Panel se otočí dopředu a umožní přístup k tukovým filtrům (Obr. 14).

Filtr s aktivním uhlíkem (jen u filtrační verze)

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Po vyjmutí tukových filtrů je možné nasadit uhlíkové filtry (Obr. 15) (nejsou součástí vybavení).

Výměna žárovek

(Podle dostupného modelu).

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla. Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

Při výměně zářivky světla postupujte následujícím způsobem:

1. Zvedněte výsuvné zařízení.
2. Odpojte napájení. (tento úkon lze provádět vysunutím ze zásuvky, pokud je přístupná, nebo vypnutím vypínače, pokud byl instalován, nebo stisknutím červeného tlačítka na skříni s ovladači (Obr. 10c)
3. Odstraňte šrouby, kterými je připevněn horní panel, dle znázornění na (Obr. 16)
4. Zvedněte horní panel (Obr. 17)
5. Vyjměte poškozenou zářivku (Obr. 18) a nahrad'te ji novou se stejnými charakteristikami

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

Elektrické napojenie

- Vyhnite sa drastických zmien smeru.

- Použite potrubie certifikovaného materiálu.

- Po dokončení inštalácie, a po pripojení k sieti, zdvihnite odsávač pár a zložte blok dvierka (Obr. 6).

Táto funkcia zaistuje, že po uplynutí nastaveného času, odsávač pár sa vypne.

Poznámka: Ak je panel uzavretý (odsávač pár vypnutý) tlačidlo T3 aktivuje najprv otvorenie panelu odsávania potom nastaví odsávač pár do rýchlosti (výkonu) odsávania 1.

• Tlačidlo T4 *: Zapne svetlo

Poznámka: Ak je odsávací panel zatvorený (odsávač pár je vypnutý) tlačidlo T4 aktivuje najprv otvorenie panelu odsávania potom zapne svetlá.

* V závislosti na modeli k dispozícii.
