Ürün tipi	Mutfak davlumbazı
Marka	Elica
Model	PRF0106382
Genişlik	60 cm
Derinlik	50 cm
Yükseklik	15 cm (ankastre)
Net ağırlık	15 kg
Elektrik beslemesi	220-240 V ~ 50/60 Hz
Motor gücü	200 W
Aydınlatma	LED 2 x 3 W
Maksimum hava akışı	600 m³/h
Maksimum ses seviyesi	65 dB(A)
Filtreleme tipi	Karbon filtre ve metal yağ filtreleri
Fonksiyonlar	Emiş, devridaim, dokunmatik kontrol, zamanlayıcı
Malzeme	Paslanmaz çelik
Bakım ve temizlik	Bulaşık makinesinde yıkanabilir yağ filtreleri; 3-6 ayda bir değiştirilmesi gereken karbon filtreler
Güvenlik	Otomatik kapanma, aşırı ısınma koruması, emniyet anahtarı
Yedek parçalar ve onarılabilirlik	Onarılabilirlik endeksi: 8,4/10; talep üzerine mevcut yedek parçalar
Genel bilgiler	Profesyonel montaj önerilir; 2 yıl garanti
Verilen aksesuarlar	Montaj kiti, kullanım kılavuzu, hava çıkış adaptörü

Sık sorulan sorular - PRF0106382 ELICA

Elica PRF0106382 davlumbaz nasıl kurulur?

Montaj kalifiye bir profesyonel tarafından yapılmalıdır. Pişirme yüzeyine göre güvenlik mesafelerine uyulduğundan emin olun (elektrikli ocak için minimum 65 cm, gaz için 75 cm). Verilen montaj kitini kullanın ve davlumbazı duvara veya bir dolabın altına sıkıca sabitleyin.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri düşük sıcaklıkta (maks. 65°C) bulaşık makinesinde yıkanabilir. Ayrıca sıcak su ve deterjanla elde de yıkayabilirsiniz. Tekrar yerine takmadan önce tamamen kurumalarını bekleyin.

Karbon filtre ne zaman değiştirilmelidir?

Karbon filtre kullanıma bağlı olarak 3 ila 6 ayda bir değiştirilmelidir. Davlumbaz üzerindeki bir gösterge ne zaman değiştireceğinizi belirtebilir. Yıkanmaz ve yedek parça olarak sipariş edilir.

Davlumbaz anormal bir ses çıkarıyor, ne yapmalıyım?

Filtrelerin tıkalı olmadığını ve motora temas eden hiçbir nesne olmadığını kontrol edin. Yağ filtrelerini temizleyin. Ses devam ederse Elica satış sonrası servisi ile iletişime geçin.

Zamanlayıcı fonksiyonu nasıl etkinleştirilir?

Zamanlayıcı (saat) tuşuna 2 saniye basarak etkinleştirin. Davlumbaz 15 dakika sonra otomatik olarak duracaktır. Süreyi ayarlar menüsünden ayarlayabilirsiniz.

Davlumbazı harici tahliye olmadan kullanabilir miyim?

Evet, davlumbaz karbon filtre ile devridaim modunda çalışabilir. Bu durumda filtrelenmiş hava mutfağa geri gönderilir. Verilmişse devridaim kitini taktığınızdan emin olun.

LED aydınlatma nasıl değiştirilir?

LED'ler entegredir ve tek tek değiştirilemez. Arıza durumunda, müdahale için Elica müşteri hizmetleri ile iletişime geçin.

Elica davlumbazın garantisi nedir?

Davlumbaz, satın alma tarihinden itibaren 2 yıllık üretici garantisi kapsamındadır. Herhangi bir talep için faturanızı saklayın. Yetkili satıcılardan garanti uzatmaları mümkündür.

Emiş hızı nasıl ayarlanır?

Kontrol panelindeki + ve - tuşlarını kullanarak hız 1 (düşük) ile 4 (boost) arasında geçiş yapın. Hız 4 geçicidir ve 5 dakika sonra otomatik olarak hız 3'e döner.

Yedek parçalar nerede bulunur?

Yedek parçalar (filtreler, uzaktan kumanda, montaj kiti) Elica resmi web sitesinde veya yetkili satıcılarda mevcuttur. Uyumlu parçaları belirlemek için PRF0106382 modelini kullanın.

KULLANIM KILAVUZU PRF0106382 ELICA

TR Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yar alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma tâlimatı, bakımı ve montajı aynı şekilde kalıyor.

• Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi yada taşınması esnasında bu kullanım klavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde gerek ise tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayızınız.
• Cihazin kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

• Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik prizini çıkartarak veya ana şebeke ile bağlantıyi keserek davlumbazı kapatınız.
• Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız.
• Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır.

• Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.

• Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerinin havalandırılma şartlarını yerine getirmek gerekir.

• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.
• Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.
• Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

- Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.

Davlumbazı hareket ettirirken elleri çıkarılabilir emme panelinin bulunduğu bölgeye koymak tehlikelidir.

Davlumbaz, filtrelerin ön paneli yerinden çıkarıldığında aygıtin çalışmasını önleyen emniyet şalterleriyle donatılmıştır.

Ürünlerimizi sürekli geliştirmek amacıyla gerekli olan tüm teknik, işlevsel veya estetik değişiklikleri yapma hakkı firmamıza aittir. Harici motor versiyonu olduğu takdirde davlumbazın normal şekilde işlemesi için aynı üreticinin tedarik edeceği bir emme ünitesi (harici bir motor) kullanmak gerekir.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

■ sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğu ne belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğiinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğiinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspire eden versiyon

Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılırlar.

Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

Dikkat! Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Eğer davlumbazın karbon filtreleri var ise bunlar çıkartılmalıdır.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağdan aritılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Not: Karbonlu filtreler ile temizlenen hava bir boru vesilesiyle mobilyanın yan tarafına aktarılıp yeniden mutfağa verilir (Şekil 11)

Çekvalfı kapatma

Dikkat: esnek hava tahliye borusunun bağlantısını yapmadan önce emme grubunun çekvalflarının serbest bir şekilde hareket ettiğini kontrol ediniz (Şekil. 12).

Emme motoru olmayan modeller yalnızca aspiratör modunda çalışırlar, bu modeller harici bir emme cihazına bağlanmalıdır (verilmemiştir).

Bağlantı talimatları dış emme ünitesiyle birlikte verilmiştir.

Kurulum

Not: Teknik hizmet yapılması gerektiğinide davlumbaza ve elektronik parçalara erişmek için kurulumun uygun şekilde yapılması gerekir. Bu ürünün kurulumu esnasında davlumbazın üzerine konulacak olası eşyalar ile pişirme düzlemi arasında en az 400 mm lik mesafe bırakılmasına dikkat edilmelidir.

Bu mesafe sayesinde aspirasyon panosunun aşağıya (acılma esnasında) ve yukarıya (kapanma esnasında) doğru hareketinin engellerden arındırılmış olması ve pno üzerinde bulunan komut düğmelerine kolayca uzanılabilmesi içindir.

UYARI: Elektronik komponentlerin içinde bulunduğu metal kutuyu gazla pişirme yapılan düzlemden 65 cm az olmamak şartı ile yada her halukarda davlumbazın aspirasyon yaptığı noktadan 65 cm mesafede bir yere yerleştiriniz.

Downdraft'ın kenarı ile pişirme düzlemi kenarı arasındaki minimum mesafe en az 50mm olmalıdır.

TAVSİYE: Elektronik komponentlerin içerisinde bulunduğu kutuyu yerden en az 10 cm mesafeye ve bütün ısı kaynaklarından yeterince uzakta bir yere sabitleyiniz. (Mesela: Bir fırının veya bir pişirme düzleminin yanına).

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Davlumbazın elektrik bağlantısı kalifiye ve uzman personel tarafından gerçekleştirilmelidir.

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

⚠️ UYARİ:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

Not: Uzaktan konutlu GME motorlarının kurulumu için motor grubunun kablosu ile downdraft kablo sisteminde bulunan plastik bölümünün içindeki terminal kutusu ile bağlantıyı kurunuz. Bağlantıyı yaparken kabloların renklerine dikkat ediniz.

Şekil 21

Dikkat! Garanti hakkını kaybetmemek için motor ve davlumbaz arasındaki bağlantı kablosunu kesmeyiniz.

Montaj

Ürünün montajını yapmadan önce tüm parçaların hasarlı olmadığını teyid ediniz, diğer takdirde üretici ile irtibata geçip montaja devam etmeyiniz. Ayrıca aşağıdaki talimatları da dikkatle okuyunuz.

• Hava tahliye borusu 5 metreden fazla olmamalı.
• Kanalizasyon sisteminde kıvrımlar az sayıda olmalıdır. Her kıvırm emme gücünü 1 lineer metre kadar azaltır. (90° 2 adet kıvırım kullanıldığında, kanalizasyonun uzunluğu 3 metreyi geçmemelidir).
  • Aşırı yön değişikliği yapılmamalıdır.
• Tüm uzunluk için 150mm çaplı bir boru kullanılmalıdır.
• Yasal olarak onaylı malzemeli bir boru kullanılmalıdır.
• Kurulumun sonungsekilde (Şekil 1-2) belirtilen emniyet parçası çıkartılmalıdır.
• Yukarıda yer alan talimatlara uyulmadığı takdirde üretici firma gürültü sorumlardan mesul değildir ve ürün garantisi geçerli olmayacaktır.
• Delik açmadan önce, davlumbazın yerleştirileceği mobilyanın içinde kurulum için sorun yaratabilecek kısımların olmadığını kontrol etmek gerekir. Kurulumu yapabilmek için davlumbaz ile ocağın mobilya ile uyumlu olduğu kontrol edilmelidir.
• Ocağın arka kısmına aşağıda belirtilen ölçülü dikdörtgen bir delik açınız: (Şekil 20)

60cm modelli davlumbaz: 542x100mm.

90cm modelli davlumbaz: 842x100mm.

Hood Model 120cm: 1142x100mm.

- 120cm modelli davlumbaz: 1142x100mm.

- Açılan deliğin içine yukarıdan olacak şekilde davlumbazı yerleştiriniz (Şekil 3). Motorlu versiyonlarda davlumbazı mobilyanın için yerleştirmeden önce emme grubunu yerinden çıkartmak gerekir.

- Tedarik edilen bağlantı parçalarıyla davlumbazı mobilyanın içine sabitleyin (Şekil 4). Davlumbazın iç tarafından bağlantı parçalarını yerleştirin (Şekil 5a). Bu işlemi yaparken, parçanın alt kısmıyla mobilyanın alt tarafı arasında 2 mmlik bir mesafe bırakılmalıdır (Şekil 5b). Bu mesafe kurulum esnasında ürünün aşağıya çekilmesini sağlayacaktır (Şekil 5c) ve bu şekilde inoks çerçevesi tezgâhın üzerine tam olarak yerleşcektir.

- Vidalari mobilyaya yerleştirmeden önce ürünün tezgâha nazaran tamamen dikey olduğunu kontrol ediniz.

- Kurulumu tamamladıktan ve elektrik bağlantısını kurduktan sonra, davlumbazı kaldırıp kapak kilidini kaldırınız (Şekil 6).

- Motorlu versiyonlar için motor grubunun kurulumunu havanın çıkışını aşağıya ve yukarıya doğru yönlendirerek yapınız. (Şekil 7b). Motor davlumbazın ön veya yan tarafına yerleştirilebilir. Motor montajından sonra hava tahliyesi için kanalizasyon sistemini kurmak gerekir.

- Dış motorlu versiyonlar için emme grubunu uygun bir yere yerleştiriniz (dış motor) ve çıkan havanın tahliye borusunu konumlandırınız. Dış motor ile davlumbazın arasında hava tahliye kanalizasyon sisteminin kurulumunu yapınız. Beş seçenek arasında hava tahliye sistemini seçtikten sonra (Şekil 7a) tedarik edilen bağlantı borusunu yerleştiriniz.

- Muhtemel destek hizmetlerinin rahat bir şekilde verilebilmesi için elektrik parçalarının bulunduğu metal kutuyu uygun bir şekilde yerleştiriniz (Şekil 8), kutunun elektrik bağlantılarını davlumbaz ile birleştirerek: konut panelinin konektörü (Şekil 9a), connettore 9 kutuplu

konektör (Şekil 9b), konektör (Şekil 9c)

• Motorlu kurulumlarda motor grubunun kablosunu elektronik parçalarının bulunduğu kutunun konektörüne bağlayınız (Şekil 10a)
  • Davlumbazın elektrik bağlantısını açınız.

Çalıştırma

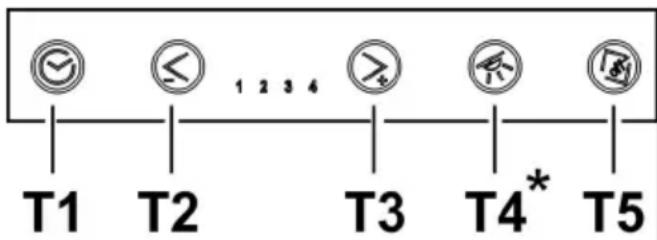

Davlumbaz ışık ve hız kontrolü için "TOUCH" sistemine sahiptir.

Doğru bir kullanım için aşağıdaki talimatları dikkatlice okuyunuz.

Bu ürün, ürünle birlikte gelebilen veya isteğe bağlı olarak ayrıca temin edilebilen Elica uzaktan kumandasıyla çalışmaya hazırldır.

Davlumbazı uzaktan kumandayla kontrol edebilmek için önce eşleştirme prosedürünün uygulanması gerekir.

DİKKAT!

Başlamak için davlumbazın elektrik şebekesiyle olan bağlantısını kesip, yeniden bağlayın ve güç verildikten sonraki ilk bir dakika içinde eşleştirme prosedürünü uygulayın.

Uzaktan kumandayla birlikte gelen talimatları okuyun; bu talimatlarda nasıl eşleştirileceği ve doğru kullanılacağıyla ilgili tüm bilgiler verilmektedir.

- T1 tuşu: seçilen hızı birkaç dakika erteleyerek davlumbazın kapanmasını geciktirir.

Erteleme süresi bittiğinde davlumbaz kapanır.

Erteleme süreleri aşağıdaki gibidir:

• emme hızı (gücü) 1: 20 dakika
• emme hızı (gücü) 2: 15 dakika
• emme hızı (gücü) 3: 10 dakika
• emme hızı (gücü) 4: 5 dakika

NOT: Sayaç çalıştırıldığında, bazı hızlar için yavaşlama ayarı olduğundan, davlumbaz kapanmadan önce daha düşük bir emme hızına (gücüne) geçebilir.

T2 ve T3 la tuşlarını basıldığında davlumbaz erteleme

fonksiyonundan çıkar ve emme hızı (gücü) seçilen tuşa göre artar veya azalır. Erteleme sürecinde seçilen hızın led ışığı yanıp sönmeye başlar.

• T2 tuşu: Aktif emme hızını (gücünü) azaltır (4→3→2→1→OFF).

Hız, seçilen hızın led ışığı yandığında görüntülenir.

T2 tuşunun emme panelinin açılma/kapanmasında hiçbir etkisi yoktur.

• T3 tuşu Aktif emme hızını (gücünü) artırır (1→2→3→4).

Hız, seçilen hızın led ışığı yandığında görüntülenir.

Not: (sadece GME 22 uzaktan kontrollü motorlu modeller için):

4üncü emme hızı (gücü) 6 dakika boyunca ertelenir, daha sonra davlumbaz otomatik olarak 3üncü emme hızına (gücüne) geçer.

Not: (sadece GME 88 uzaktan kontrollü):

3üncü emme hızı (gücü) 7 dakika boyunca ertelenir, daha sonra davlumbaz otomatik olarak 2inci emme hızına (gücüne) geçer.

4üncü emme hızı (gücü) 6 dakika boyunca ertelenir, daha sonra davlumbaz otomatik olarak 2inci emme hızına (gücüne) geçer.

Not: Panel kapalıysa (davlumbaz kapalı) il tasto T3 tuşu önce emme panelinin açılmasını sağlar, sonra da davlumbazın emme hızını 1e ayarlar.

• T4* tuşu: Aydınlatma

Not: Panel kapalıysa (davlumbaz kapalı) T4 tuşu önce emme panelinin açılmasını sağlar sonra da aydınlatma yer alır.

- T5 tuşu: Emme panelini açar (kaldırır) ve kapatır (alçaltır).

Davlumbaz ve panel kapalıyken, T5 tuşu önce emme panelini açar sonra davlumbazın emme hızını 1e ayarlar. Davlumbaz çalışır haldeyken (herhangi bir hızda) ve panel açıkken T5 tuşu önce davlumbazı kapatır (ve yanık olan ışıkları söndürür) sonra da emme panelini kapatır.

• Sunulan modele göre.

Ek fonksiyon bilgileri

Temizlik ve bakım işlemleri esnasında ön panel kaldırıldığında tüm elektronik emme ve hareket fonksiyonları devre dışıdır.

Emniyet sistemi: bir nesne Downdraftin kapanmasını engellediğinde kapanma işlemi ertelenir ve şaryo yeniden yükselir.

Yağ Filtresi doyum noktası göstergesi

Her 40 saatlik kullanımın sonunda yağ filtresinin bakımı yapılmalıdır.

Tüm emme led ışıkları aynı anda yanıp sönmeye başladığında filtre bakımının yapılması gerekir.

Yağ filtresi göstergesinin sıfırlanması

Yağ filtresinin bakımını yaptıktan sonra, 3" fazla bir süre boyunca T1 tuşunu basılı tutunuz. Sıfırlama işlemi gerçekleşmiştir.

Not: Emme panelinin konumu ne olursa olsun, davlumbaz

çalışmadığı zaman (OFF) bu sinyal görüntülenemez.

Çalışma problemleri

Davlumbaz çalışıyor

Aşağıdaki durumları kontrol ediniz:

• Elektrik kesintisinin olup olmadığı
• Bir hızın seçilmiş olduğunu
• Panelin doğru şekilde yerleştirildiğini
• 9 kutuplu bağlantının doğru şekilde yapıldığını (Şekil 9b).
- Elektrik tesisat kutusunun üstindeki kırmızı sıfırlama tuşunun basılı olduğunu
- 9 kutuplu bağlantıda kabloların konektöre bağlı olduğunu. (Bağlantı esnasında yapılan aşırı basınç kontaktları kıvirmiş olabilir).

Davlumbaz iyi çalışmıyor

Aşağıdaki durumları kontrol ediniz:

• Seçilen motor hızının mutfakta bulunan buhar miktarını karşılayıp karşılamadığını
• Havanın çekilmesi için mutfakta yeterince hava dönüşümünün olması ve karbon filtresinin aşınmış olmaması (filtreli versiyonlu davlumbazlarda).
  • Hava tahliye borusunun tıkalı olmaması.
• Emme grubunun valfçeklerinin serbest şekilde hareket etmesi.

Çalışma esnasında davlumbaz kapanıyor

Aşağıdaki durumları kontrol ediniz:

• Elektrik kesintisinin olup olmadığı

Bakım

Temizleme

SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir (veya filtre dolum gösterge sistemi – satın alınan modelde varsa – bu zorunluluğu gösterir) asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez. Antiyağ ve karbonlu filtrelerin montajı ve demontajı davlumbazın çıkarılabilir bölümü açık konumdayken yapılır. Bunu yapmak için OFF (KAPALI) (T5) tuşuna basınız. Her tarafından üst tarafını aynı anda çekerek ön paneli yerinden çıkartınız (Şekil 13). Panel öne doğru kaydığı antiyağ filtresine erişmek mümkündür (Şekil 14).

Kömür filtresi (yalnızca filtreli modellerde)

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

Yağ filtreleri çıkardıktan sonra, karbon filtreleri (Res. 15)

(ürünle verilmez) ekleyebilirsiniz.

Lambaları değiştirme

(Sunulan modele göre).

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Çalışmayan ampulu, etiketin üzerinde veya davlumbaz ampulunun yanında belirtildiği gibi, aynı tipten bir ampul ile değiştiriniz.

Neon ışığını değiştirmek için aşağıdaki adımları takip ediniz:

1. Bölümü kaldırınız.
2. elektrik bağlantısını kesiniz (bu işlem kabloyu çıkartarak veya kurulum esnasında tuşa basarak veya komut panelindeki kırmızı tuşa basarak yapılır (Şekil 10c)
3. Ön kısmı sabitleyen vidaları çıkartınız (Şekil 16)
4. Ön kısmı kaldırınız (Şekil 17)
5. Çalışmayan neon ışığını yerinden çıkartıp (Şekil 18) aynı özellikleri olan diğer ampul ile değiştiriniz.

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.
