PRF0106382 - Emhætte ELICA - Gratis brugsanvisning og manual

Produkttype	Køkkenemhætte
Mærke	Elica
Model	PRF0106382
Bredde	60 cm
Dybde	50 cm
Højde	15 cm (indbygning)
Nettovægt	15 kg
Strømforsyning	220-240 V ~ 50/60 Hz
Motoreffekt	200 W
Belysning	LED 2 x 3 W
Maks. luftgennemstrømning	600 m³/h
Maks. støjniveau	65 dB(A)
Filtertype	Kul- og metal-fedtfiltre
Funktioner	Udsugning, recirkulation, trykbetjening, timer
Materiale	Rustfrit stål
Vedligeholdelse og rengøring	Fedtfiltre kan vaskes i opvaskemaskine; kulfiltre skal udskiftes hver 3-6 måneder
Sikkerhed	Automatisk stop, overophedningsbeskyttelse, sikkerhedsafbryder
Reservedele og reparerbarhed	Reparerbarhedsindeks: 8,4/10; reservedele fås på forespørgsel
Generelle oplysninger	Installation anbefales af en professionel; 2 års garanti
Medfølgende tilbehør	Monteringssæt, brugsanvisning, luftudtagsadapter

Ofte stillede spørgsmål - PRF0106382 ELICA

Hvordan installeres emhætten Elica PRF0106382?

Installationen skal udføres af en kvalificeret fagperson. Sørg for at overholde sikkerhedsafstandene til kogepladen (mindst 65 cm for elektrisk komfur, 75 cm for gas). Brug det medfølgende monteringssæt og fastgør emhætten sikkert til væggen eller under et skab.

Hvordan rengøres fedtfiltrene?

Metal-fedtfiltrene kan vaskes i opvaskemaskine ved lav temperatur (maks. 65°C). Du kan også vaske dem i hånden med varmt vand og opvaskemiddel. Lad dem tørre helt, før de sættes på plads igen.

Hvornår skal kulfilteret udskiftes?

Kulfilteret skal udskiftes hver 3. til 6. måned afhængigt af brugen. En indikator på emhætten kan angive, hvornår det skal udskiftes. Det kan ikke vaskes og bestilles som reservedel.

Emhætten afgiver unormal støj, hvad gør jeg?

Kontrollér, at filtrene ikke er tilstoppede, og at ingen genstande er i kontakt med motoren. Rengør fedtfiltrene. Hvis støjen fortsætter, kontakt Elica's kundeservice.

Hvordan aktiveres timerfunktionen?

Tryk på timertasten (ur) i 2 sekunder for at aktivere den. Emhætten stopper automatisk efter 15 minutter. Du kan justere varigheden via indstillingsmenuen.

Kan jeg bruge emhætten uden udvendig aftræk?

Ja, emhætten kan fungere i recirkulationstilstand med et kulfilter. I dette tilfælde sendes den filtrerede luft tilbage i køkkenet. Sørg for at installere recirkulationssættet, hvis det medfølger.

Hvordan udskiftes LED-belysningen?

LED'erne er integrerede og kan ikke udskiftes enkeltvis. I tilfælde af fejl, kontakt Elica's kundeservice for assistance.

Hvad er garantien på Elica emhætten?

Emhætten har 2 års producentgaranti fra købsdatoen. Gem kvitteringen til eventuelle reklamationer. Garantiudvidelser er mulige hos autoriserede forhandlere.

Hvordan justeres udsugningshastigheden?

Brug + og - tasterne på kontrolpanelet til at skifte fra hastighed 1 (lav) til 4 (boost). Hastighed 4 er midlertidig og skifter automatisk tilbage til hastighed 3 efter 5 minutter.

Hvor finder jeg reservedele?

Reservedele (filtre, fjernbetjening, monteringssæt) fås på Elicas officielle hjemmeside eller hos autoriserede forhandlere. Brug model PRF0106382 til at identificere kompatible dele.

BRUGSANVISNING PRF0106382 ELICA

DA Bruger- og monteringsvejledning

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

Elektrisk tilslutning

Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert.

Tidspunktet er som følger:

• hastighet (effekt) suge 1: 20 minutter
• hastighet (effekt) suge 2: 15 minutter
• hastighet (effekt) Suge 3: 10 minutter
• hastighet (effekt) suge 4: 5 minutter

NB: Drifts timeren panseret kan gå med en mindre fart (strøm) av suge kraft før den slukkes, dette skjer på grunn av fart dempelse som er en planlagt timing på selve hastighetsreduksjon.

Hetten fungerer ikke

Sjekk at:

• Det er ikke en strømbrudd
  • Bryteren bryter (RCCB) ikke er utløst.

Vedlikehold

Rengjøring

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass før du henvender deg til teknisk assistanse.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegninerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

• Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved viseresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten.
• Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.
• Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene.
• Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Bemærk: Dele, der er markeret med symbolet "(*)", er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

Advarsler

• Før deres foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er nødvendigt at holde øje med, at

børnene ikke leger med opladeren.

• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparatet, der drives af gas eller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN).
  • Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

- Ved udskiftning af pæren må du kun anvendes den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual.

Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

• Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.
• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.

• Brug aldrig emhætten uden en korrekt monteret rist!

• Emhættens overflade må ALDRIG anvendes som afsætningsplade, med mindre dette er udtrykkeligt angivet.

• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller – såfremt de ikke medfølger – skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

- Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.

Under håndtering af emhætten må hænderne aldrig anbringes indenfor det udtrækkelige udsugningspanels (slæde) aktionsområde.

Emhætten er udstyret med sikkerhedsafbrydere, der forhindrer funktionen, när det forreste filterpanel afhægtes.

Med henblik på vedvarende forbedring af vore produkter, forbeholder vi os ret til at ændre deres tekniske og funktionsmæssige kendetegn, samt deres udseende, som en naturlig følge af produktudviklingen. På udgaven med ekstern motor er der behov for en udsugningsenhed (ekstern motor) fra samme fabrikant, for at emhætten kan fungere normalt.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducing af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun

boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

Obs! Udledningsrøret leveres ikke, og skal købes.

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte enhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Bemærk: Luften recirkuleret gennem kulfiltrene sendes tilbage i køkkenet gennem et rør, der leder luften til den ene side af køkkenelementet (Fig. 11).

Blokering af kontraventilen

Før slangen til luftudgang tilsluttes, skal man sørge for, at udsugningsenhedens kontraventiler er i stand til at dreje frit (Fig. 12).

Modellerne uden udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret).

Vejledningen til tilslutning leveres sammen med den perifere udsugningsenhed.

Installering

Bemærk: Installeringen skal ske, så der altid sikres adgang til emhætten og til de elektroniske komponenter med henblik på eventuelle serviceindgreb.

Ved installering af produktet henstilles der til, at man overholder en minimumsafstand på 400 mm mellem arbeidsbordet og eventuelle komponenter over emhætten.

Denne afstand skal overholdes for at undgå hindring af udsugningspanelets opgang (åbning) og nedgang (lukning), og for at lette adgang til emhættens betjeningsanordninger på panelet.

ADVARSEL: Metaldåsen med elektroniske komponenter skal anbringes i en afstand, der ikke er under 65 cm fra gaskomfurer, eller under alle omstændigheder 65 cm fra emhættens udsugningspunkt.

Afstanden mellem bordemfangets kant og kogefladens kant skal være på mindst 50 mm.

HENSTILLING: Der henstilles til, at metaldåsen med elektroniske komponenter installeres mindst 10 cm fra gulvet, og i en passende afstand fra alle former for varmekilder (fx. siden på en ovn eller et komfur).

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

Elektrisk tilslutning

Tilslutning af emhætten til elnettet skal udføres af en kvalificeret tekniker.

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

▲ OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion.

NB: For installationer med ekstern motor GME skal kablet for motorgruppen tilsluttes klemrækken placeret i plastikboksen der befinder sig på ledningen (downstream). Vær opmærksom på at respektere farverne på ledningerne under tilslutningen.

Fig. 21

Obs! Forbindelseskablet mellem emhætten og motoren må ikke skæres over, for ikke at miste garantidækningen.

Montering

Før apparatet installeres, skal man undersøge, at ingen komponenter er beskadiget; hvis dette er tilfældet, skal man kontakte forhandleren, og undlade at fortsætte installeringen. Læs desuden alle nedenstående instruktioner opmærksomt.

• Benyt et rør til udledning af luft der har en længde på højst 5 meter.
• Begræns antallet af kurver på kanaliseringen, fordi hver kurve reducerer udsugningseffektiviteten i et omfang af 1 lineær meter. (Fx: hvis man benytter 2 kurver på 90°, må kanaliseringens længde ikke overskride 3 meter).

- Undgå drastiske retningsændringer.

- Benyt et rør med en konstant diameter på 150 mm i hele længden.

- Benyt et rør fremstillet af et godkendt materiale.

- Fjern sikkerhedstykkelsen vist på fotoet (Fig. 1-2), när installeringen er afsluttet.

- Ved manglende overholdelse af ovenstående instruktioner, påtager fabrikanten sig intet ansvar for problemer med kapaciteten eller støjforholdene, og ingen garanti vil være gældende.

- Undersøg indersiden af køkkenelementet ud for emhættens leje - før hullet laves - for at sikre, at elementets opbygningsdele, eller andre komponenter der kan skabe problemer for installeringen, ikke findes i dette område. Kontroller at de ydre dimensioner på emhætten og kogefladen passer til elementet, og at installeringen således kan finde sted.

- Lav et rektangulært hul med følgende dimensioner i den bagerste del af kogefladen: (Fig. 20)

Emhætte Model på 60cm: 542x100mm.

Emhætte Model på 90cm: 842x100mm.

Emhætte Model på 120cm: 1142x100mm.

- Installer emhætten i hullet ved at føre den ind ovenfra, som vist på (Fig. 3). Hvis det drejer sig om en udgave med indbygget motor, skal udsugningsenheden fjernes, før produktet sættes ind i elementet.

- Fastgør emhætten internt i elementet vha. de medfølgende beslag (Fig. 4). Monter beslagene på den nederste del af emhætten (Fig. 5a); sørg for at der efterlades en afstand på 2 mm mellem undersiden af beslaget og elementets bund (Fig. 5b). Denne afstand giver mulighed for at trække produktet nedad, når det fastgøres (Fig. 5c), så den rustfrie stålramme ligger helt tæt på arbejdsbordet.

- Sørg for at produktet er helt vinkelret mod arbejdsbordet, før skruerne sættes ind i elementet.

- Løft emhætten og fjern lågestoppet (Fig. 6), när installeringen er fuldført, og efter tilslutning til elnettet.

- Hvis det drejer sig om udgaven med indbygget motor, skal motorenheden monteres med luftudgangen rettet i den ønskede retning: nedad eller opad. (Fig. 7b). Motoren kan installeres enten på forsiden eller på bagsiden af emhætten. Når motoren er blevet installeret, skal kanaliseringen til luftudgang monteres.

- Hvis det drejer sig om udgaven med ekstern motor, skal udsugningsenheden (ekstern motor) anbringes i et egnet område, og røret til bortledning af røg udenfor skal

placeres. Monter kanaliseringen til luftudgang mellem den eksterne motor og emhætten. Vælg en af de 5 mulige luftudgange (Fig. 7a), og monter den medfølgende samling.

• Anbring metaldåsen med de elektroniske komponenter i et let tilgængeligt område for eventuelle serviceindgreb (Fig. 8), og tilslut dåsens elektriske stikforbindelser til emhætten: stikforbindelse til trykknappanel (Fig. 9a), 9-polet stikforbindelse (Fig. 9b), neon-stikforbindelse (Fig. 9c).
• Ved anvendelse med fjernmotor skal kablet fra motoren heden forbindes i det tilhørende stik i dåsen med elektroniske komponenter (Fig.10a).
• Tilslut emhætten til elnettet.

Funktion

Emhætten er udstyret med en "TOUCH" anordning til betjening af lys og hastighed.

Læs venligst nedenstående oplysninger omhyggeligt, for at kunne bruge denne funktion korrekt.

Dette produkt er designet til brug med Elicas radiobetjening, leveret sammen med produktet eller til salg som adskilt ekstraudstyr.

For at styre emhætten ved brug af radiobetjeningen, er det nødvendigt at gennemføre tilknytningsproceduren.

PAS PÅ!

For at starte, skal emhætten frakobles og igen tilkobles el-nettet, og tilknytningsproceduren skal gennemføres inden for første minut i løbet af strømforsyningen.

Læs anvisningerne, der er leveret sammen med radiobetjeningen, hvor alle oplysningerne angående tilknytningen og korrekt brug er anført.

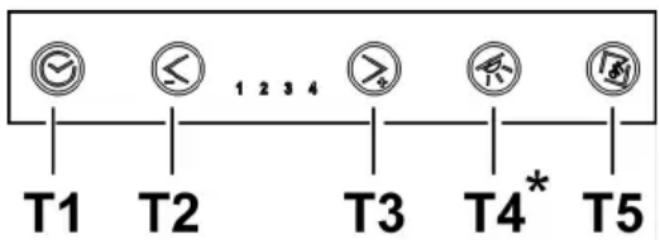


- Tast T1: forsinker slukning af emhætten med tidsindstilling af den anvendte hastighed i nogle minutter. Denne funktion medfører, at emhætten slukker ved udløb af tidsindstillingen.

Tidsindstillingen er opdelt på følgende måde:

• udsugningshastighed (effekt) 1: 20 minutter
• udsugningshastighed (effekt) 2: 15 minutter
• udsugningshastighed (effekt) 3: 10 minutter
• udsugningshastighed (effekt) 4: 5 minutter

NB: Ved at aktivere timeren kan emhætten gå til en mindre hastighed (sugekraft) inden den slukker, idet der på visse hastigheder allerede er forudindstillet varighed og reduktion af hastigheden selv.

Ved tryk på tasterne T2 og T3 afbryder emhætten tidsindstillingen, og udsugningshastigheden (effekten) øges eller sænkes på grundlag af den trykkede tast. I

fasen med tidsindstilling blinker lysdioden for den anvendte hastighed.

- Tast T2: Sænker den aktive udsugningshastighed (effekt) (4→3→2→1→OFF).

Hastigheden vises vha. tænding af lysdioden for den anvendte hastighed.

Tasten T2 har ingen effekt på åbning/lukning af udsugningspanelet.

- Tast T3: ∅ger den aktive udsugningshastighed (effekt) (1→2→3→4).

Hastigheden vises vha. tænding af lysdioden for den anvendte hastighed.

NB: (kun for modeller med intern motor eller GME 22 ekstern):

hastigheden (sugekraften) 4 er indstillet til 6 minutter, hvorefter emhætten automatisk bender tilbage til hastigheden (sugekraften) 3.

hastigheden (sugekraften) 3 er indstillet til 7 minutter, hvorefter emhætten automatisk bender tilbage til hastigheden (sugekraften) 2.

hastigheden (sugekraften) 4 er indstillet til 6 minutter, hvorefter emhætten automatisk bender tilbage til hastigheden (sugekraften) 2.

Bemærk: Hvis panelet er lukket (slukket emhætte), aktiverer tast T3 først åbning af udsugningspanelet, og indstiller derefter emhætten på udsugningshastighed (effekt) 1.

• Tast T4*: Tænder lyset

Bemærk: Hvis udsugningspanelet er lukket (slukket emhætte), aktiverer tast T4 først åbning af udsugningspanelet, og tænder derefter lyset.

- Tast T5: Abner (løfter) og lukker (sænker) udsugningspanelet.

Hvis emhætten er slukket og panelet lukket, åbner tast T5 først udsugningspanelet, og indstiller derefter emhætten på udsugningshastighed (effekt) 1.

Hvis emhætten er tændt (med enhver hastighed) og panelet er åbent, slukker tast T5 først emhætten (og lyset, hvis det er tændt), og lukker derefter udsugningspanelet.

* Afhænger af den pågældende model.

Supplerende oplysninger om funktionen

Under fjernelse af det forreste panel med henblik på rengøring og vedligeholdelse, blokeres alle elektroniske funktioner for udsugning og bevægelse.

Sikkerhedsanordning til forebyggelse af klemning: hvis en genstand forhindrer lukning af Downdraft, afbrydes lukningen, og slæden kører op igen.

Signalering af Fedtfilter-mætning.

Efter hver 40 timers brug, signalerer emhætten behov for vedligeholdelse af fedtfilteret.

Signaleringen sker vha. samtidig blink af alle lysdioder for udsugningshastighed (effekt).

Reset af signalering fra fedtfilter

Efter vedligeholdelse af fedtfilteret skal der trykkes på tast T1 i mere end 3 sekunder, så signaleringen nulstilles.

Bemærk: Signaleringen vises ikke ved slukket emhætte (OFF), lige gyldigt hvilken placering udsugningspanelet har indtaget.

Funktionsfejl

Emhætten fungerer ikke

• At der ikke er strømsvigt
• At der er indstillet en bestemt hastighed.
• At panelet er korrekt fasthægtet.
• At stikforbindelsen med 9 poler er korrekt indsat (Fig. 9b).
• At den røde reset-tast over dåsen med elanlægget er trykket.
• At ledningerne er korrekt indsat i stikforbindelsen med 9 poler. (Hvis der trykkes for hårdt under tilslutningen, kan kontakterne bøjes).

Emhætten renser ikke luften korrekt.

• At den valgte motorhastighed er tilstrækkelig til mængden af røg og damp
• At der er tilstrækkelig lufttilførsel til køkkenet, så luften kan suges ind; at kulfilteret ikke er slidt (emhætte i den filtrerende udgave).
• At udledningsrøret til luftudgang er uden tilstopninger.
• At kontraventilerne i udsugningsenheden er i stand til at dreje frit.

Emhætten slukkes under funktionen

• At der ikke er strømsvigt.
• At den magnetotermiske differentialafbryder (livredder) ikke er sprunget.

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

ANVEND IKKE VÄERKT∅J ELLER ANDET UDSTYR TIL RENG∅RING.

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Fedtfilter

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet – hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Monteringen og afmonteringen af fedtfiltrene og kulfiltrene skal udføres med emhættens udtrækkelige del i åben position.

Tryk på tasten OFF (T5)for at gøre dette.Afmontér derefter frontpanelet ved at trække samtidig i den øverste del på hver side (Fig.13).

Kulfilter (kun den filtrerende udgave)

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke benyttes intensivt, eller oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Efter at fedtfiltrene er blevet fjernet, er det muligt at indsætte kulfiltrene (Fig. 15) (ikke leveret).

Udskiftning af lyspærerne

(Afhænger af den pågældende model).Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

Udskift den beskadigede pære med en pære af samme type i overensstemmelse med specifikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten.

Følg venligst nedenstående fremgangsmåde ved udskiftning af neonlyset:

1. Løft slæden.

2. Afbryd strømforsyningen; enten ved at trække stikket ud (hvis det er tilgængeligt), ved at åbne den afbryderkontakt, der eventuelt er blevet monteret under installeringen, eller ved at trykke på den røde tast på betjeningsdåsen (Fig. 10c).

3. Fjern de skruer, der fastgør det øverste frontstykke, som vist på (Fig. 16).

4. Løft det øverste frontstykke (Fig. 17).

5. Fjern det beskadigede neonlys (Fig. 18), og indsæt et nyt neonlys med samme karakteristika

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.
