Producttype	Afzuigkap
Merk	Elica
Model	PRF0106382
Breedte	60 cm
Diepte	50 cm
Hoogte	15 cm (inbouw)
Netto gewicht	15 kg
Voeding	220-240 V ~ 50/60 Hz
Motorvermogen	200 W
Verlichting	LED 2 x 3 W
Max. luchtdebiet	600 m³/h
Maximaal geluidsniveau	65 dB(A)
Filtratietype	Koolstoffilters en metalen vetfilters
Functies	Afzuiging, recirculatie, aanraakbediening, timer
Materiaal	Roestvrij staal
Onderhoud en reiniging	Vetfilters vaatwasmachinebestendig; koolstoffilters elke 3-6 maanden vervangen
Veiligheid	Automatische uitschakeling, oververhittingsbeveiliging, veiligheidsschakelaar
Reserveonderdelen en repareerbaarheid	Repareerbaarheidsscore: 8,4/10; onderdelen op aanvraag beschikbaar
Algemene informatie	Installatie door een professional aanbevolen; 2 jaar garantie
Meegeleverde accessoires	Montagekit, gebruikershandleiding, luchtafvoeradapter

Veelgestelde vragen - PRF0106382 ELICA

Hoe installeer ik de Elica PRF0106382 afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Zorg ervoor dat u de veiligheidsafstanden tot het kookoppervlak respecteert (minimaal 65 cm voor elektrisch fornuis, 75 cm voor gas). Gebruik de meegeleverde montagekit en bevestig de afzuigkap stevig aan de muur of onder een kast.

Hoe reinig ik de vetfilters?

De metalen vetfilters zijn vaatwasmachinebestendig op lage temperatuur (max 65°C). U kunt ze ook met de hand wassen met heet water en afwasmiddel. Laat ze volledig drogen voordat u ze terugplaatst.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Een indicatielampje op de afzuigkap kan aangeven wanneer het moet worden vervangen. Het is niet wasbaar en wordt besteld als reserveonderdeel.

De afzuigkap maakt een ongewoon geluid, wat moet ik doen?

Controleer of de filters niet verstopt zijn en of er geen voorwerpen in contact zijn met de motor. Reinig de vetfilters. Als het geluid aanhoudt, neem dan contact op met de klantenservice van Elica.

Hoe activeer ik de timerfunctie?

Druk gedurende 2 seconden op de timerknop (klok) om deze te activeren. De afzuigkap stopt automatisch na 15 minuten. U kunt de duur aanpassen via het instellingenmenu.

Kan ik de afzuigkap gebruiken zonder externe afvoer?

Ja, de afzuigkap kan werken in recirculatiemodus met een koolstoffilter. In dit geval wordt de gefilterde lucht terug de keuken in geblazen. Zorg ervoor dat u de recirculatiekit installeert indien meegeleverd.

Hoe vervang ik de LED-verlichting?

De LED's zijn ingebouwd en kunnen niet afzonderlijk worden vervangen. Bij defect, neem contact op met de klantenservice van Elica voor een interventie.

Wat is de garantie op de Elica afzuigkap?

De afzuigkap heeft een fabrieksgarantie van 2 jaar vanaf de aankoopdatum. Bewaar de factuur voor eventuele claims. Garantieverlengingen zijn mogelijk bij erkende dealers.

Hoe stel ik de afzuigsnelheid in?

Gebruik de + en - toetsen op het bedieningspaneel om van snelheid 1 (laag) naar 4 (boost) te gaan. Snelheid 4 is tijdelijk en schakelt na 5 minuten automatisch terug naar snelheid 3.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen (filters, afstandsbediening, installatiekit) zijn verkrijgbaar op de officiële Elica-website of bij erkende dealers. Gebruik model PRF0106382 om compatibele onderdelen te identificeren.

GEBRUIKSAANWIJZING PRF0106382 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden. ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. De afzuigkap is ontworpen voor het afzuigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

De afzuigkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, echter blijven de gebruiks-, onderhouds- en installatie aanwijzingen dezelfde.

• Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje altijd bij het toestel bewaren.
• Lees de werkingsinstructies aandachtig door: er worden belangrijke aanwijzingen over de installatie, het gebruik en de veiligheid verstrekt.
• Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.
• Alvorens met de installatie van het apparaat te beginnen controleer of de onderdelen niet beschadigd zijn. Als dat wel het geval is neem contact op met de verkoper en ga niet verder met de installatiehandelingen.

Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

Waarschuwing

- Alvorens reinigings- of onderhoudswerkzaamheden uit te voeren, de kap ontkoppellen van de elektrische voeding door het verwijderen van de stekker of door het loskoppelen van de algemene schakelaar van de woning.

• Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.
• Deze apparatuur kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of met gebrek aan ervaring en behoefte kennis, mits ze onder juist toezicht zijn of instructies hebben

gekregen over hoe het apparaat veilig te gebruiken en zich bewust zijn van de verwante gevaren.

- Kinderen moeten in de gaten gehouden worden, om te voorkomen dat ze met het apparaat gaan spelen.

- Schoonmaak en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.

- De ruimte moet voldoende geventileerd worden, wanneer de afzuigkap wordt gebruikt samen met andere apparaten die werken op gas of andere brandstoffen.

- Reinig regelmatig zowel de binnenkant als de buitenkant van de kap (MINSTENS EEN KEER PER MAAND), neem de specifieke onderhoudsvoorschriften altijd in acht. Het niet naleven van de reinigingsvoorschriften of de aanwijzingen voor het vervangen en reinigen van de filters kan brand veroorzaken.

- Het is ten strengste verboden voedsel direct boven de vlam te bereiden onder de kap.

- Voor vervanging van de lamp alleen het type lamp gebruiken dat aangegeven is in het deel ‘onderhoud / vervangen van de lamp’ in deze handleiding.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, dus moet in ieder geval worden vermeden.

Het frituren moet constant in de gaten gehouden worden om te voorkomen dat oververhitte olie brand vat.

WAARSCHUWING: Wanneer de kookplaat in gebruik is, kunnen de toegankelijke delen van de afzuigkap heet worden

- Het apparaat niet aansluiten op het elektriciteitsnet voordat de installatie volledig is voltooid.

• Voor de technische normen en de veiligheidsnormen die moeten worden nagekomen in verband met de afvoer van rookgassen moet u zich strikt houden aan de bepalingen van de regelgeving van de lokale autoriteiten.
• De afgevoerde lucht mag niet worden weggeleid door een kanaal dat ook gebruikt wordt voor de afvoer van rook die geproduceerd wordt door apparaten op gas of andere brandstoffen.
• De kap mag niet zonder correct gemonteerde lampjes worden gebruikt of achtergelaten, omdat er dan gevaar voor een elektrische schok bestaat.
• Gebruik de afzuigkap nooit zonder correct gemonteerd rooster!
• De afzuigkap mag NOOIT worden gebruikt als plek om spullen op te leggen, tenzij uitdrukkelijk aangegeven.
• Gebruik alleen de bevestigingsschoeven die bij het product worden geleverd voor de installatie, of, indien niet meegeleverd, koop het juiste type schroeven.
• Gebruik de juiste lengte voor de schroeven die zijn aangegeven in de Installatiehandleiding.
• In geval van twijfel, raadpleeg een erkend servicecentrum of soortgelijk gekwalificeerd personeel.

- Wanneer schroeven en bevestigingsmiddelen niet geïnstalleerd worden zoals aangegeven in deze instructies kan dit elektrische gevaren tot gevolg hebben.

Tijdens de verplaatsing van de kap de handen niet in de beweegruimte van het uitschuifbare zuigpaneel (slede) plaatsen.

De kap is voorzien van veiligheidsschakelaars die de werking blokkeren als het filter voorpaneel losgemaakt wordt.

Met het doel onze toestellen steeds beter te maken, behouden we ons het recht voor om wijzigingen aan te brengen aan de technische, functionele of esthetische kenmerken, dit alles in het kader van de technische ontwikkeling. In het geval van een model met externe motor moet er, voor de gewone werking van de kap, een zuigunit (externe motor) van hetzelfde bouwbedrijf gemonteerd worden.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2012/19/EC inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere

informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Toestel ontworpen, getest en vervaardigd conform met:

• Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tips voor een correct gebruik om de milieu-impact te verminderen: Schakel de kap in op minimumsnelheid wanneer u begint te koken en laat de kap nog enkele minuten ingeschakeld nadat u klaar bent met koken. Verhoog de snelheid alleen wanneer er veel rook of damp is en gebruik de maximumsnelheid alleen in extreme situaties. Vervang de koolstofffilter(s) indien nodig om een goede efficiëntie voor het wegnemen van geurtjes te behouden. Maak de vetfilter(s) indien nodig schoon om een goede efficiëntie van de vetfilter te behouden. Gebruik de maximale diameter van het leidingsysteem zoals aangegeven in deze handleiding om de efficiëntie te optimaliseren en lawaai tot een minimum te beperken.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Afzuigversie

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet apart aangekocht worden.

De diameter van de afvoerpijp moet even groot zijn als die van de verbindingsring.

Note. Als de afzuigkap reeds is voorzien van koolstofffilter dan moet u dit verwijderen.

Filterversie

De opgenomen lucht wordt ontvet en gefilterd voordat het weer wordt teruggevoerd in het vertrek.

Om de kap in deze uitvoering te gebruiken dient een extra actief koolstoffiltersysteem te worden toegevoegd.

Opmerking: De door de koolstoffilters gefilterde lucht wordt in de keuken geblazen door een leiding die de lucht aan een zijde van de kast voert (Fig. 11).

Blokkering van de eenrichtingsklep

Let op alvorens de afvoerslang aan te sluiten controleer of de eenrichtingskleppen van de afzuigunit vrijuit kunnen draaien (Fig. 12).

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere afzuigunit geleverd.

Het installeren

Nota: de montage dient uitgevoerd te worden zodanig dat de kap en de elektronische onderdelen ervan altijd goed bereikbaar zijn voor eventuele technische ingrepen.

Tijdens de installatie van de kap raden we aan een min. afstand van 400mm aan te houden tussen het kookvlak en de eventueel op de kap aanwezige elementen.

Dit om te voorkomen dat er belemmeringen zijn voor de omhoog (opening) en omlaag (sluiting) beweging van het paneel en om de op het paneel aanwezige bedieningen van de kap gemakkelijk te kunnen bereiken.

WAARSCHUWING: Plaats de metalen doos met de elektronische elementen op een afstand groter dan 65 cm in geval van een gas kooktoestel of in ieder geval op 65 cm vanaf het afzuigpunt van de kap.

De minimum afstand tussen de rand van de downdraft en de rand van de kookplaat moet minstens 50mm zijn.

AANBEVELING: We raden aan de metalen doos met de elektronische elementen minstens 10 cm vanaf de vloer te installeren en op een voldoende afstand vanaf warmtebronnen (bijv.: ovenzijde of kookvlak).

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

Elektrische aansluiting

De aansluiting van de kap aan het stroomnet moet uitsluitend door een bevoegde en deskundige technicus uitgevoerd worden.

De netspanning moet overeenkomen met de spanning vermeld op het etiket met eigenschappen, te vinden aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installatie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installatie, niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

ATTENTIE!

Alvorens de afzuigkap weer aan het voedingsnet aan te sluiten controleer eerst of deze goed werkt, controleer daarom altijd of de voedingskabel goed is aangesloten.

Opmerking: bij toepassingen met motor op afstand GME moet u de kabel van de motorgroep aansluiten op het voorziene klemmenbord dat zich in de plastic doos bevindt in de bekabeling van de downdraft. Zorg ervoor om de kleuren van de kabels te respecteren tijdens de aansluiting.

afb. 21

Let op! Snijd de kabel tussen de afzuigkap en de motor niet door om uw aanspraak op garantie niet te verliezen.

Montage

Alvorens het apparaat te installeren controleer of er geen beschadigde onderdelen zijn, als dat wel het geval is neem contact op met de verkoper en ga niet verder met de installatie. Lees bovendien alle hieronder weergegeven instructies aandachtig door.

• Gebruik een luchtafvoerslang met een max. lengte van 5 meter.
• Zorg ervoor dat er weinig bochten zijn daar iedere bocht de doeltreffendheid van de afzuiging doet afnemen in overeenstemming met 1 rechte meter. (Bijv.: indien 2 bochten van 90^irc worden toegepast, moet de leiding lengte de 3 meter niet overschrijden).
  • Vermijd grote richtingsverschillen.
• Gebruik een leiding met een diameter van 150mm over de hele lengte.
• Gebruik een leiding van een goedgekeurd materiaal.
• Verwijder na de installatie het afstandstuk aangegeven in de foto (Fig. 1-2).
• Voor het niet in acht nemen van de hierboven beschreven instructies is het bouwbedrijf niet verantwoordelijk voor vermogens- of geluidsproblemen en er zal geen garantie verleend worden.
• Alvorens de opening te maken vergewis u ervan dat er aan de binnenkant van de kast, in overeenstemming met de behuizing van de kap, geen kaststructuur of andere onderdelen aanwezig zijn, die een goede installatie kunnen belemmeren. Vergewis u ervan dat de afmetingen van de kap en van het kookvlak compatibel zijn met de kast en dus dat de installatie mogelijk is.
• Maak een rechthoekige opening in de achterzijde van de kookplaat, de opening moet de volgende afmetingen hebben: (afb. 20)

Wasemkap van 60cm: 542x100mm.

Wasemkap van 90cm: 842x100mm.

Wasemkap van 120cm: 1142x100mm.

• Plaats de kap in de opening vanuit de bovenzijde zoals aangegeven (Fig. 3). In het geval van een uitvoering met interne motor verwijder de zuigunit alvorens het product in de kast te plaatsen.
• Maak de kap binnen de kast vast door middel van de meegeleverde beugels (Fig. 4). Monteer de beugels aan de onderzijde van de kap (Fig.5a), zorg ervoor dat er tussen de onderkant van de beugel en de onderkant van de kast een afstand van 2 mm (Fig.5b) overblijft. Deze afstand dient om het product, tijdens de bevestiging (Fig.5c), omlaag te kunnen trekken om de inox lijst goed op het kookvlak aan te laten sluiten.

- Alvorens de schroeven in de kast te plaatsen vergewis u ervan dat het product loodrecht op het kookvlak ligt.

- Na de installatie en na de aansluiting van het apparaat aan het stroomnet hef de kap en verwijder de blokkering van het deurtje (Fig. 6).

- In het geval van een uitvoering met interne motor monteer de motorgroep door de luchtafvoer naar beneden of naar boven te richten. (Fig. 7b). De motor kan zowel aan de voorkant als aan de achterkant van de kap gemonteerd worden. Na de installatie van de motor

monteer de leiding voor de luchtafvoer.

• In het geval van een uitvoering met externe motor de zuigunit (externe motor) in een goede plaats zetten en een afvoerpijp voor de luchtafvoer voorzien. Monteer de luchtafvoer tussen de externe motor en de kap. Selecteer de luchtafvoer uit de vijf mogelijkheden (Fig. 7a) en monteer het meegeleverd verbindingsstuk.
• Plaats de metalen doos met de elektronische elementen in een gemakkelijk te bereiken plaats voor eventuele ingrepen (Fig. 8) en verbind de elektrische connectoren aan de kap: knoppenbord connector (Fig. 9a), 9 polen connector (Fig. 9b), neon connector (Fig. 9c)
• Voor toepassingen met een op afstand gemonteerde motor sluit u de kabel aan op de connector in de doos met elektronische componenten (Afb.10a).
• Koppel het toestel aan het stroomnet.

Werking

De kap is voorzien van een "TOUCH" inrichting voor de bediening van het licht en van de zuigkracht.

Lees de hieronder weergegeven instructies voor een correct gebruik.

Dit product is ingesteld om te werken met de afstandsbediening Elica die bij het product geleverd wordt of afzonderlijk als optie aangekocht kan worden.

Om de afzuigkap door middel van de afstandsbediening te kunnen bedienen, moet de koppelprocedure worden uitgevoerd.

LET OP!

Om te starten, moet de afzuigkap worden ontkoppeld en weer worden aangesloten op het elektriciteitsnet en moet de koppelprocedure vervolgens binnen de eerste minuut van voeding worden uitgevoerd.

Lees de bij de afstandsbediening geleverde gebruiksaanwijzing die alle informatie bevat voor de koppeling en het correcte gebruik.

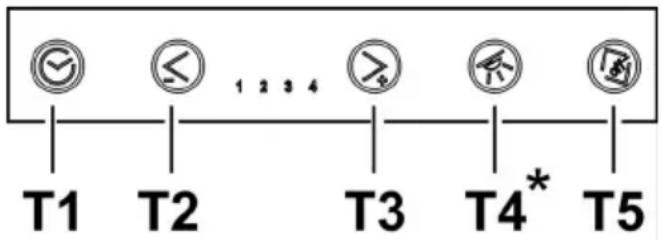

- Toets T1: vertraagt enkele minuten de uitschakeling van de kap op de ingestelde zuigkracht door een tijdinstelling.

Met deze functie wordt de kap, na afloop van de ingestelde tijd, uitgeschakeld.

De tijdsinstelling is op de volgende wijze onderverdeeld:

• zuigkracht (snelheid) 1 : 20 minuten
  • zuigkracht (snelheid) 2 : 15 minuten
• zuigkracht (snelheid) 3 : 10 minuten
• zuigkracht (snelheid) 4 : 5 minuten

NB: Wanneer de timer wordt gebruikt, kan het voorvallen dat de kap overgaat naar een lagere aanzuigsnelheid (lager vermogen) vooraleer uit te schakelen. Dit komt omdat bij bepaalde snelheden al een timing is voorzien op de vermindering van deze snelheid.

Door op de toetsen T2 en T3 te drukken eindigt de timer functie en de zuigkracht (snelheid) neemt toe of af naargelang de ingedrukte toets. Tijdens de timer functie knippert het lampje van de betreffende zuigkracht.

- Toets T2: Voor de afnamen van de ingeschakelde zuigkracht (snelheid) (4→3→2→1→OFF).

De zuigkracht wordt weergegeven middels het aangaan van het lampje van de betreffende snelheid.

De toets T2 heeft geen enkele invloed op het openen/sluiten van het zuigpaneel.

- Toets T3: Voor de toename van de ingeschakelde zuigkracht (snelheid) (1→2→3→4).

De zuigkracht wordt weergegeven middels het aangaan van het lampje van de betreffende snelheid.

Opmerking: (alleen voor modellen met motor aan boord of GME 22 op afstand):

De aanzuigsnelheid (vermogen) 4 wordt via de timer gedurende 6 minuten aangehouden, daarna gaat de kap automatisch over naar aanzuigsnelheid (vermogen) 3.

Opmerking: (alleen voor GME 88 op afstand):

De aanzuigsnelheid (vermogen) 3 wordt via de timer gedurende 7 minuten aangehouden, daarna gaat de kap automatisch over naar aanzuigsnelheid (vermogen) 2.

De aanzuigsnelheid (vermogen) 4 wordt via de timer gedurende 6 minuten aangehouden, daarna gaat de kap automatisch over naar aanzuigsnelheid (vermogen) 2.

Opmerking: Indien het paneel gesloten is (uitgeschakelde kap) zorgt toets T3 eerst voor het openen van het zuigpaneel en vervolgens voor het instellen van de kap op zuigkracht (snelheid) 1.

• Toets T4*: Zet het licht aan

Opmerking: Indien het zuigpaneel gesloten is (uitgeschakelde kap) zorgt toets T4 eerst voor het openen van het zuigpaneel en vervolgens voor het aanzetten van het licht.

- Toets T5: Voor het openen (omhoog) en sluiten (omlaag) van het zuigpaneel.

Met uitgeschakelde kap en gesloten paneel zorgt de toets T5 eerst voor het openen van het zuigpaneel en vervolgens voor het instellen van de kap op zuigkracht (snelheid) 1.

Met ingeschakelde kap (op een willekeurige zuigkracht) met open paneel zet de toets T5 eerst de kap uit (als de lichten aan zijn worden deze uitgezet) en sluit vervolgens het zuigpaneel.

* Afhankelijk van het beschikbare model.

Aanvullende inlichtingen over de werking

Tijdens de verwijdering van het voorpaneel voor schoonmaaken onderhoudswerkzaamheden, worden alle elektronische functies en bewegingen geblokkeerd.

Beveiliging : indien een willekeurig voorwerp de sluiting van de Downdraft belemmert, wordt de sluitbeweging geblokkeerd en de slede gaat weer omhoog.

Vetfilter verzadiging indicatie

ledere 40 werkuur geeft de kap aan dat het onderhoud van de vetfilters uitgevoerd moet worden.

Deze signalering geschiedt door het tegelijk knipperen van alle Ledden van de zuigkrachten (snelheden).

Reset van de vetfilter verzadiging indicatie

Na de onderhoudswerkzaamheden van het vetfilter, druk minstens 3 seconden lang op de toets T1 om de indicatie te resetten.

Opmerking: De indicatie wordt niet weergegeven met uitgeschakelde kap (OFF), onafhankelijk van de stand van het zuigpaneel.

Werkingsdefecten

De kap functioneert niet

Controleer of:

• Er geen stroom black-out is
• er een zuigkracht geselecteerd is.
• het paneel goed bevestigd is.
• de 9 polen aansluiting ingevoerd is (Fig. 9b).
• De rode reset knop op de elektrische kast ingedrukt is.
• Controleer bij de 9 polen aansluiting of de draden goed in de connector ingevoerd zijn. (Tijdens de aansluiting zou 'n te harde druk de contacten kunnen doen buigen).

De kap heeft een laag rendement

Controleer of:

• De geselecteerde snelheid van de motor volstaat voor de afgegeven hoeveelheid rook en voor de aanwezige dampen.
• De keuken voldoende geventileerd is voor een correcte luchttoevoer, het koolstofffilter niet versleten is (filterende versie).
• De pijp voor de luchtafvoer geen belemmeringen vertoont.
• De eenrichtingskleppen van de afzuigunit vrijuit kunnen draaien.

De kap stopt tijdens de werking

Controleer of:

• Er geen stroom black-out is
- De magneet thermische differentiaalschakelaar (Stroomverbreker) niet doorgeslagen is.

Onderhoud

Schoonmaak

Gebruik voor het reinigen UITSLUITEND een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. GEBRUIK GEEN GEREEDSCHAPPEN OF INSTRUMENTEN OM TE REINIGEN! Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN!

Vetfilter

Houdt de vetdeeltjes vast.

Moet één keer per maand worden gereinigd (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Om de vetfilters en de koolfilters in-en uit te bouwen, moet de wagen van de kap open staan.

Druk hiervoor op de toets OFF (T5).

Verwijder dan het voorpaneel:trek hiervoor tegelijkertijd aan de bovenkant van elke zijde (Afb.13).

Het paneel draait voorwaarts open en maakt zo de toegang tot de vetfilters vrij (Afb.14).

Koolstofffilter (alleen voor filterend apparaat) Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindt plaats na een min of meer langdurig gebruik en hangt af van de manier waarop wordt gekook en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden vervangen worden.

Het kan NIET gewassen of opnieuw gebruikt worden

Na de vetfilters verwijderd te hebben kan het koolstofffilter (Fig. 15) (niet meegeleverd) ingevoerd worden.

Vervanging lampjes

(Afhankelijk van het beschikbare model). Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

Vervang het beschadigde lampje met een lampje van hetzelfde soort zoals aangegeven op het typeplaatje of op het apparaat zelf in de buurt van het lampje.

Om de neonlamp te vervangen op de volgende wijze handelen:

1. Hef de slede.
2. Sluit de stroom af. (deze handeling kan uitgevoerd worden door de stekker weg te trekken, indien makkelijk bereikbaar, of door de schakelaar te openen indien voorzien tijdens de installatiefase, of door op de rode knop op de bedieningsdoos te drukken (Fig. 10c)
3. Verwijder de schroeven die de bovenste voorzijde bevestigen, zoals aangegeven in (Fig. 16)
4. Hef de bovenste voorzijde (Fig. 17)
5. Verwijder het beschadigde neonlampje (Fig. 18) en vervang het met een lampje met dezelfde eigenschappen

Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.
