Moon IX/A/90 - сорғыш ELICA - Тегін пайдаланушы нұсқаулығы

Бренд	Elica
Модель	Moon IX/A/90
Өнім түрі	Қабырғалық сәндік сорғыш
Ені	90 см
Тереңдігі	50 см
Биіктігі (мұржамен)	60-110 см реттелетін
Таза салмағы	Шамамен 20 кг
Электрмен жабдықтау	220-240 В, 50 Гц
Қозғалтқыш қуаты	200 Вт
Макс. ауа ағыны	800 м³/сағ
Шу деңгейі (макс)	65 дБ(А)
Жарықтандыру	2 x LED 3 Вт
Басқару	Сенсорлы, LCD экранмен
Жылдамдықтар	3 жылдамдық + қарқынды
Таймер	Иә (кешіктірілген тоқтату)
Сүзгі түрі	Жуылатын металл май сүзгісі
Көмір сүзгісі (міндетті емес)	Иә, қайта өңдеу үшін
Шығару режимі	Сыртқа шығару немесе қайта өңдеу
Шығару диаметрі	150 мм
Күтім	Май сүзгілерін 2 ай сайын тазалау
Қауіпсіздік	Автоматты тоқтату, балалар қауіпсіздігі
Қосалқы бөлшектер	Сүзгілер, шамдар, қозғалтқыш қолжетімді
Жөндеуге жарамдылық	Жөндеуге жарамдылық индексі 8,4/10
Кепілдік	2 жыл

Жиі қойылатын сұрақтар - Moon IX/A/90 ELICA

Elica Moon IX/A/90 сорғышының ені қандай?

Сорғыштың ені 90 см, стандартты пештерге жарамды.

Сорғышты қайта өңдеу режимінде қалай орнату керек?

Қайта өңдеу үшін көмір сүзгісін (жинаққа кірмейді) қосып, сыртқы ауа шығару тесігін жабу керек. Нұсқаулықтағы көрсетілімдерді орындаңыз.

Май сүзгілерін қалай тазалау керек?

Металл сүзгілерді ыдыс жуғыш машинада немесе қолмен жууға болады. Оларды шамамен 2 ай сайын жуу керек.

Көмір сүзгісін қалай ауыстыру керек?

Көмір сүзгісі май сүзгісінің артында орналасқан. Май сүзгісін алып, ескі көмір сүзгісін шығарып, жаңасын салыңыз. Оны 6 ай сайын ауыстыру керек.

Сорғыш шу шығарады, бұл қалыпты ма?

Иә, шу деңгейі жылдамдыққа байланысты 40-65 дБ арасында өзгереді. Қарқынды режимде шу жоғарырақ, бірақ уақытша.

Сорғышты сыртқа шығарусыз пайдалана аламын ба?

Иә, көмір сүзгісі арқылы қайта өңдеу режимінде. Ауа сүзіліп, ас үйге қайта жіберіледі.

LED жарығын қалай қосу керек?

Сенсорлы панельдегі жарықтандыру пернесін (шам белгішесі) басыңыз. LED шамдары кіріктірілген және пайдаланушы ауыстыра алмайды.

Сорғыш жанбаса не істеу керек?

Электр жалғауын және сақтандырғышты тексеріңіз. Мәселе жалғасса, кейінгі қызмет көрсету орталығына хабарласыңыз.

Сорғыштың қашықтан басқару пульті бар ма?

Жоқ, сорғыш тек алдыңғы панельдегі сенсорлы пернелер арқылы басқарылады. Қашықтан басқару пульті берілмейді.

Сүзгі дабылын қалай қалпына келтіруге болады?

Сүзгілерді тазалағаннан немесе ауыстырғаннан кейін, 'Таймер' пернесін 3 секунд басып тұрыңыз, индикатор жыпылықтайды.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Moon IX/A/90 ELICA

КК Монтаждау мен пайдалану нускауы

Дайындаушы аспапты пайдалану барысында бул нүскауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

Какпак осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.

• Кезкелген уакытта бул нускаумен пайдалану ўшін актаған маңызды. Бүйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нускауды мукият оқыңыз: онда бүйамды қондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.
• Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

Нускаулар

- Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

- Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

• Бул кұрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал

қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады. Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

- Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.

• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

- устанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

- Шамды ауыстыру ўшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін түындатуы мүмкін,

сондыктан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамакты абайлап құыру қажет.

САҚ БОЛЬІНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

• Орнату толык аякталмайынша кұрылғыны электр желісіне қоспаңыз.
• Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.
• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.
• Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаныз.
  • Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаныз.
• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.
  • Бурандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмэндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.

ECKEPTY!

• Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауінтерге әкелуі мүмкін.
• Багдарламалаушымен, таймермен, бөлек қашыктан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды камтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама күжаттағы

таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтының көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бүндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жөргілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала аласыз.

Кұрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

• Kayıncıздık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Пайдалану

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе ішкі қайта айналу сүзгіші ретінде пайдалануға арналған.

Сору нускасы

Бу сыртка біріктіруші фланецке қосылған

сорғыш кұбыр арқылы шығарылады.

⚠️ ECKEPTY!

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

ECKEPTY!

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

Қабыргадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін қүшейтеді.

! Кажетті минималды ¥зындыктағы түтікті қолданыңыз.

! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).

! Түтіктің көлденен, кимасында түбегейлі өзгерістерді болдырманыз.

Сузу нускасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сузгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жі беру алдыда оны май мен істерден тазартады.

Кондыру

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс.

Егер нүсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Электр косулары

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрган ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Суыру калпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

Бекіту

Орнатуды бастау алдында:

- Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.

- Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қақпақтың сүзгі нұскасын пайдаланғыңыз келсе, оны/оларды алу керек.

- Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі қосалқы құралдарды (сонда оңай тасымалдау үшін орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында сақтаңыз.

Сүзгі көптеген қабырға/төбе түрлеріне сәйкес келетін бекіткіштермен (фиксаторлармен) қамтамасыздандырылған. Алайда, материалдар берілген қабырға/төбе түріне сәйкестігіне көз жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере алатындай қабырға/төбе жеткілікті мықты болуы керек.

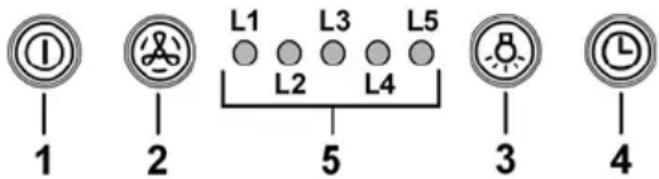

Пайдалану

1 Ėīnīdāu KÍNÓ/ΘR ĐÓ:

Νγέελίτ αήκρί εἰçäί nîdrûr 1-ćüëärëäükd'lī kînûëräü.

Ćyěün árdūnúíar ñyéělìt árnínrñúç, nîdfrǔr əřlāt.

2 Ćüëärëäükňú rđňnúđó

Ескертпе-люминесцентті шамдар, өшіру кенеттен өз кезегінде жағдайда:

Баспасөз / OFF Lights батырмасы ON, бірнеше секунд күтіңіз, содан кейін қайтадан басыңыз.

Техникалық қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз.

ПАЙДАЛАНБАНЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТИ

ПАЙДАЛАНБАНЫЗ!

Май сүзгісі

10-22-cypet

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын жуғыш заттармен қолмен немесе төмен температурада және үнемді жуу цикліндегі ыдыс жуғыш машинасында тазалап тұру керек (немесе фильтрді қанықтыру жүйесі, егер сіздің үлгіде болса, берілген қажеттілікті көрсеткен жағдайда).

Майды тазалау фильтрі ыдыс жуғыш машинасымен жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты мулде өзгермейді.

Май сүзгісін алып тастау үшін серіппелі босату түтқасын тартыңыз

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде)

22-cypet

Ас пісірген кезде жарамсыз ністі устан қалады.

Белсендірілген көмірмен сүзгіштің типтері:

• Белсендірілген көмірмен жуылатын сүзгіш.
• Белсендірілген көмірмен ЖУЫЛМАЙТЫН

сүзгіш

жуылатын көмірлі фильтр.

Көмірлі фильтрді жылы суда, тиісті жуғыш заттарымен немесе 65° С температурада ыдыс жуғыш машинасында (ыдысжуғыш машинасына ыдыс салмай, толық жуу циклін орынданыз) екі ай сайын тазалауға болады.

Фильтрге зақым келтірмейтіндей етіп артық қалған суды абайлап алып тастаңыз, содан кейін пластмасс рамадан жастықшаларды шешіп 100° С-та 10минуттай пештің ішінде толық кепкенінше ұстаңыз.

Матасы буліне салысымен жастықшаларды 3 жыл сайын ауыстырып тұрыңыз.

Жуылмайтын көмірлі фильтр

Көмірлі фильтрдін қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет аувыстырыңыз.

Көмірлі фильтрді жууга болмайды және де регенерецияға жарамсыз.

Курастыру

Көмір сүзгісін қакпактың алдымен металл деңес жерінің артына, одан кейін алдына екі түймемен іліңіз.

Бөлшектеу

Көмір сүзгісін қақпакқа 90° бұрышында ұстайтын түтқаларды бұру арқылы алып тастаңыз.

Шам ауыстыру

Ауыстыру, техникалық қызмет көрсету орталығына хабарласыңыз.

Ескертпе-люминесцентті шамдар, өшіру кенеттен өз кезегінде жағдайда:

Баспасөз / OFF Lights батырмасы ON, бірнеше секунд күтіңіз, содан кейін қайтадан басыңыз.
