Moon IX/A/90 - Gartraukis ELICA - Nemokama naudojimo instrukcija

Prekės ženklas	Elica
Modelis	Moon IX/A/90
Produkto tipas	Dekoratyvinis sieninis gartraukis
Plotis	90 cm
Gylis	50 cm
Aukštis (su kaminu)	Reguliuojamas 60-110 cm
Grynasis svoris	Apie 20 kg
Maitinimas	220-240 V, 50 Hz
Variklio galia	200 W
Maksimalus oro srautas	800 m³/h
Garso lygis (maks.)	65 dB(A)
Apšvietimas	2 x LED 3 W
Valdymas	Liečiamas su LCD ekranu
Greičiai	3 greičiai + intensyvus
Laikmatis	Taip (uždelstas išjungimas)
Filtro tipas	Skalbiamas metalinis riebalų filtras
Anglies filtras (pasirenkamas)	Taip, recirkuliacijai
Ištraukimo režimas	Ištraukimas į lauką arba recirkuliacija
Išėjimo skersmuo	150 mm
Priežiūra	Riebalų filtrus valyti kas 2 mėnesius
Sauga	Automatinis išjungimas, vaikų apsauga
Atsarginės dalys	Filtrai, lemputės, variklis prieinami
Remonto galimybė	Remonto indeksas 8,4/10
Garantija	2 metai

Dažnai užduodami klausimai - Moon IX/A/90 ELICA

Koks yra Elica Moon IX/A/90 gartraukio plotis?

Gartraukis yra 90 cm pločio, pritaikytas standartinėms kaitlentėms.

Kaip sumontuoti gartraukį recirkuliaciniu režimu?

Recirkuliacijai turite pridėti anglies filtrą (nepridedamas) ir užkimšti išorinę oro išleidimo angą. Vadovaukitės instrukcijomis.

Kaip valyti riebalų filtrus?

Metaliniai filtrai valomi indaplovėje arba rankomis su plovikliu. Juos reikia plauti maždaug kas 2 mėnesius.

Kaip pakeisti anglies filtrą?

Anglies filtras yra už riebalų filtro. Atsegkite riebalų filtrą, išimkite seną anglies filtrą ir įdėkite naują. Jį reikia keisti kas 6 mėnesius.

Gartraukis triukšmauja, ar tai normalu?

Taip, garso lygis svyruoja nuo 40 iki 65 dB priklausomai nuo greičio. Intensyviu greičiu triukšmas didesnis, bet laikinas.

Ar galiu naudoti gartraukį be išorinio ištraukimo?

Taip, recirkuliaciniu režimu su anglies filtru. Oras filtruojamas ir grąžinamas į virtuvę.

Kaip įjungti LED apšvietimą?

Paspauskite apšvietimo mygtuką (lemputės simbolis) ant liečiamojo skydelio. LED yra integruoti ir vartotojas jų negali pakeisti.

Ką daryti, jei gartraukis neįsijungia?

Patikrinkite elektros jungtį ir saugiklį. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Ar gartraukis turi nuotolinio valdymo pultelį?

Ne, gartraukis valdomas tik liečiamaisiais mygtukais ant priekinio skydelio. Nuotolinio valdymo pultelis nėra pridedamas.

Kaip atkurti filtro aliarmą?

Išvalę ar pakeitę filtrus, palaikykite nuspaudę 'Laikmatis' mygtuką 3 sekundes, kol pradės mirksėti indikatorius.

NAUDOJIMO INSTRUKCIJA Moon IX/A/90 ELICA

LT Montavimo ir naudojimosi instrukcija

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

• Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vieta, įsitikinkite, kad instrukcijos liktu kartu su gaminiu.
• Idémiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie jdiegima, naudojima ir sauguma.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.
• Prieš įrengdami gamini, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: „(*)" simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklj.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais duju ar kitų

medžiagų degimą.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAL VIENA KARTA PER MĖNESI), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.
  • Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukciju vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisra, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DÉMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karstos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.
• Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
  • lsiurbiamas oras negali būti išleidžiamas i vamzdyną naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempu, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontave grotelių!
• Gartraukis JOKIAIS BÜDAIS negali büti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į igaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

⚠️ DÈMESIO!

- Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.

- Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu

automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atlieku, (EEl atlieku). Pasirūpindamas, kad šis gaminys būtu išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikra atlieku surinkimo punkta elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atlieku šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkimą ir pakartotinį panaudojima, kreipkitės į specialią vietinę įstaigą, buitinių atlieku rinkimo centra ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vīdinės recirkuliacijos filtravimo režimu.

Versija su siurbimo iranga

Garai išstumiami į išorę per iškrovos vamzdį, pritvirtinta prie jungės.

⚠️ DÊMESIO!

Iškrovimo vamzdis nepridedamas, jj reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmeni.

⚠️ DÊMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubta prie išvedamuju vamzdžių ir išvedamuju angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

! Naudokite pakankamo ilgio vamzdj.

! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas – 90°).

! Stenkitės iš esmės nekeisti vamzdžių sekciju.

Versija su filtru

Prieš patekdamas i kambari, itraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviaja anglimi sistemą.

Irengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubta i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DÉMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės i techninės pagalbos centrą dėl kabelio keitimo.

Montavimas

Prieš pradedami įrengimą:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai

sienų/lubų, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintų, ar medžiagos pritaikytos tam sienų/lubų tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto svorį.

Veikimas

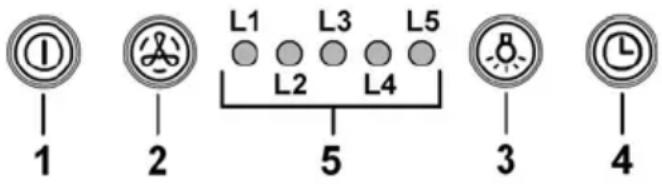

1 Variklio jjungimas/išjungimas (ON/OFF)

Paspaudus mygtuka, gaubtas pradeda veikti 1 greičiu.

Paspaudus mygtuką gaubtui veikiant, jis išsijungia.

2 Greičio didinimas

Paspaudus mygtuka, kai gaubtas yra išjungtas, jis pradeda veikti 1 greičiu.

Paspaudus mygtuką gaubtui veikiant, variklio greitis padidinimas nuo 1 iki intensyvaus greičio.

Kiekvieną greitį atitinka tam tikra LED lemputė.

1 greitis: LED L1
2 greitis: LED L2
3 greitis: LED L3

Intensyvus greitis: LED L4 (mirksintis)

Intensyvus greitis veikia tik tam tikra laika. Standartinė jo veikimo trukmė yra 5 min., kurioms praėjus, gaubtas pradeda veikti 2 greičiu.

Norėdami išjungti šią funkciją prieš pasibaigiant nurodytam laikui, paspauskite mygtuką 2, gaubtas pradės veikti 1 greičiu, o paspaudus mygtuką 1, gaubtas išsijungs.

3 Šviesų ijungimas/išjungimas (ON/OFF)
4 Veikimo atitinkamu greičiu laiko nustatymas
5 Funkcionavimo indikatorius

Veikimo atitinkamu greičiu laiko nustatymas

Ši laikmačio funkcija ijungiama, paspaudžiant 4 mygtuka.

Praėjus nustatytam laikui, gaubtas išsijungia.

Greičių veikimo trukmė:

1 greitis - 20 minučių (mirksinti LED L1)
2 greitis - 15 minučių (mirksinti LED L2)
3 greitis - 10 minučių (mirksinti LED L3)
Intensyvus greitis - 5 minutės (mirksinti LED L4)

Paspaudus 1 mygtuką veikiant laikmačio funkcijai, gaubtas išsijungia, o paspaudus 2 ar 4 mygtuką, gaubtas pradeda veikti nustatytu greičiu.

Riebalų filtro signalas

Po 40 gaubto naudojimo valandų įsijungia LED L5.

Pasirodžius šiam signalui, reikia išplauti riebalų filtrą.

Norėdami pašalinti signalą, paspauskite ir laikykite nuspaude

1 mygtuka 3 sekundes.

Anglies filtro signalas

Po 160 gaubto naudojimo valandų pradeda mirksėti LED L5.

Pasirodžius šiam signalui, reikia pakeisti anglies filtra.

Norėdami pašalinti signalą, paspauskite ir laikykite nuspaudę 1 mygtuką 3 sekundes.

Kai abiejų filtrų naudojimo valandų skaičius viršija didžiausią nustatyta, LED L5 pakaitomis rodo signalą – įsijungia 3 sekundėms ir mirksi 3 kartus.

Šiuos signalus galima pašalinti, du kartus atlikus prieš tai aprašytą procedūrą.

Pirma kartą pašalinamas riebalų filtro signalas, antrą kartą – anglies filtro signalas.

Standartiniame režime anglies filtro signalas neaktyvus.

Filtruojamoje gaubto versijoje būtina ijungti anglies filtro signalą.

Anglies filtro signalo jjungimas:

Išjunkite gaubtą (padėtis OFF) ir vienu metu paspauskite mygtukus 1 ir 4, laikykite nuspaudę 3 sekundes.

LED lemputės L1 ir L2 mirksės 4 sekundes.

Anglies filtro signalo išjungimas:

Išjunkite gaubtą (padėtis OFF) ir vienu metu paspauskite mygtukus 1 ir 4, laikykite nuspaudę 3 sekundes.

Temperatūros signalas

Gaubte yra įmontuotas temperatūros jutiklis, įjungiantis varikli 3 greičiu, kai temperatūra valdymo mygtukų srityje per daug pakyla.

Šis pavojaus signalas rodomas, kai pakaitomis mirksi LED L1, L2, L3.

Ši funkcija veikia tol, kol temperatūra nenusileidžia žemiau pavojingo lygio.

Signalą galima pašalinti, paspaudus mygtuką 1 arba 2.

Jutiklis tikrina aplinkos temperatūrą ekrano srityje kas 30 sekundžių.

Pastaba: fluorescencinės lemputės netikėto išsijungimo atveju:

paspauskite Šviesų ijungimo/išjungimo mygtuka, palaukite kelias sekundes ir paspauskite jį dar kartą.

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

10-22 pav.

Sulaiko kepamų riebalų daleles.

Filtrą valykite kartą per mėnesį (ar kai filtrų perpildymo indikacijos sistema, jei tokia numatyta turimame modelyje, rodo tokią būtinybę). Valykite švelniais valikliais rankiniu būdu ar indaplovėje pagal atitinkamą temperatūrą ir trumpuoju ciklu. Plaunant metalinį nuo riebalų sauganti filtra indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios.

Norėdami išmontuoti riebalų filtra, patraukite spyruoklinę atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

22 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Aktyviosios anglies filtrai gali būti dviejų tipų:

- Plaunamas aktyviosios anglies filtras.

- Neplaunamas aktyviosios anglies filtras.

Plaunamas aktyviosios anglies filtras

Anglies filtrą galima plauti kas antrą mėnesį šiltu vandeniu specialiai tam pritaikytais plovikliais arba indaplovėje, 65°C temperatūroje (jei filtrą plaunate indaplovėje, nustatykite visą plovimo cikla, filtrą plaukite atskirai nuo kitų indu).

Susikaupusį vandenį nupilkite nepažeisdami filtro, tada nuimkite pagalvėlę, esančią plastmasiniame rėme, ir 10 minučių ją džiovinkite orkaitėje, įkaitintoje iki 100° C.

Pagalvėlę keiskite kas 3 metus arba anksčiau, jei pastebėjote, kad audeklas pažeistas.

Neplaunamas aktyviosios anglies filtras

Anglies filtras prisipildo naudojant jil ilga laika, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet koku atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius. NEGALIMA plauti ar regeneruoti.

Montavimas

Iš pradžių prikabinkite aktyviosios anglies filtro galinę dalį prie metalinio gaubto kabliuko, o tada filtro priekį pritvirtinkite prie dviejų rankenėlių.

lšmontavimas

Išimkite aktyviosios anglies filtrą 90° kampu sukdami rankenėles, kurios jį prilaiko prie gaubto.

Lempų keitimas

Jei norite juos pakeisti, kreipkitės i techninio aptarnavimo tarnybą.

Pastaba: fluorescencinės lemputės netikėto išsijungimo atveju:

paspauskite Šviesų įjungimo/išjungimo mygtuka, palaukite kelias sekundes ir paspauskite jį dar kartą.
