ELITE 14 PRF0098874A - кујнска аспиратор ELICA - Бесплатен кориснички прирачник

Бренд	Elica
Модел	ELITE 14 PRF0098874A
Тип на производ	Кујнска хауба
Употреба	Внатрешна, домашна
Електрично напојување	230 V ~ 50 Hz
Моќност на осветлување	3 W (грло E14)
Број на брзини	3 брзини на вшмукување
Димензии (прибл.)	Ширина 35,6 cm (14"), длабочина 30 cm, висина под кабинет 15 cm
Нето тежина (прибл.)	5,5 kg
Дијаметар на издувниот приклучок	120 mm (не е вклучен)
Минимално безбедносно растојание (електрична плоча)	50 cm
Минимално безбедносно растојание (гас/комбинирана)	65 cm
Верзија на користење	Надворешно одведување или рециркулација (опционален јаглероден филтер)
Тип на контрола	Прекинувачи со 3 брзини + осветлување
Филтер за маснотии	Метална за миење (најмалку еднаш месечно)
Јаглероден филтер	Се заменува на секои 4 месеци (само во режим на рециркулација)
Електрично поврзување	Струен приклучок (или прекинувач ако приклучокот е непристапен)
Норми за усогласеност	EN/IEC 60335, EN/IEC 61591, EN 55014
Поправка	Резервни делови достапни преку овластен сервис
Гаранција	Погледнете го приложениот гарантен документ

Frequently Asked Questions - ELITE 14 PRF0098874A ELICA

Како да се инсталира хаубата Elica ELITE 14?

Почитувајте ги минималните растојанија: 50 cm над електрична плоча, 65 cm за гасна плоча. Користете ги приложените завртки. За одведување, цевката со дијаметар од 120 mm не е вклучена. Ако изберете рециркулација, инсталирајте го јаглеродниот филтер (не е вклучен со овој модел).

Кој е потребниот напон на напојување?

Хаубата работи на 230 V ~ 50 Hz. Поврзете ја на соодветен струен приклучок или, ако приклучокот е непристапен, инсталирајте нормализиран прекинувач за целосно исклучување.

Како да се исчисти хаубата?

Прво исклучете го апаратот. Користете влажна крпа со неутрален течен детергент. Избегнувајте абразивни производи и алкохол. Металните филтри за маснотии се мијат рачно или во машина за садови на ниска температура еднаш месечно.

Кога да се замени јаглеродниот филтер?

Јаглеродниот филтер (за верзија на рециркулација) треба да се заменува на секои 4 месеци најмногу. Не се чисти и не се регенерира. Заменувајте го почесто ако употребата е интензивна.

Како да се замени сијалицата на хаубата?

Исклучете го апаратот и уверете се дека сијалицата е ладна. Отстранете ја вшмукувачката решетка. Заменете ја неисправната сијалица со нова од тип E14, 3 W, 230 V. Вратете ја решетката.

Може ли да ја користам хаубата без филтер за маснотии?

Не, хаубата никогаш не смее да се користи без правилно поставената решетка (филтер за маснотии). Тоа претставува ризик од пожар и го оштетува апаратот.

Како да се префрли од режим на одведување во режим на рециркулација?

Во верзија за одведување, отстранете го јаглеродниот филтер ако е присутен. Во верзија за рециркулација, инсталирајте активен јаглероден филтер (не е вклучен со овој модел) и затворете го надворешното одведување. Следете ги упатствата од водичот за инсталација.

Какви видови завртки да се користат за инсталација?

Користете само приложените завртки за прицврстување со производот. Ако недостасуваат, купете завртки од ист тип и со должина наведена во водичот за инсталација. Лош избор може да доведе до електрични ризици.

Хаубата прави бучава: дали е тоа нормално?

Одредена вентилациона бучава е нормална. За да ја намалите, користете ја најниската брзина при нормално готвење. Проверете дали филтрите се чисти и дали издувниот канал не е затнат.

Што да се прави ако хаубата не се вклучи?

Прво проверете го стручниот приклучок и прекинувачот. Ако осветлувањето не работи, проверете дали сијалицата е правилно вметната во своето лежиште. Ако проблемот продолжи, контактирајте го овластениот сервис.

КОРИСНИЧКИ ПРИРАЧНИК ELITE 14 PRF0098874A ELICA

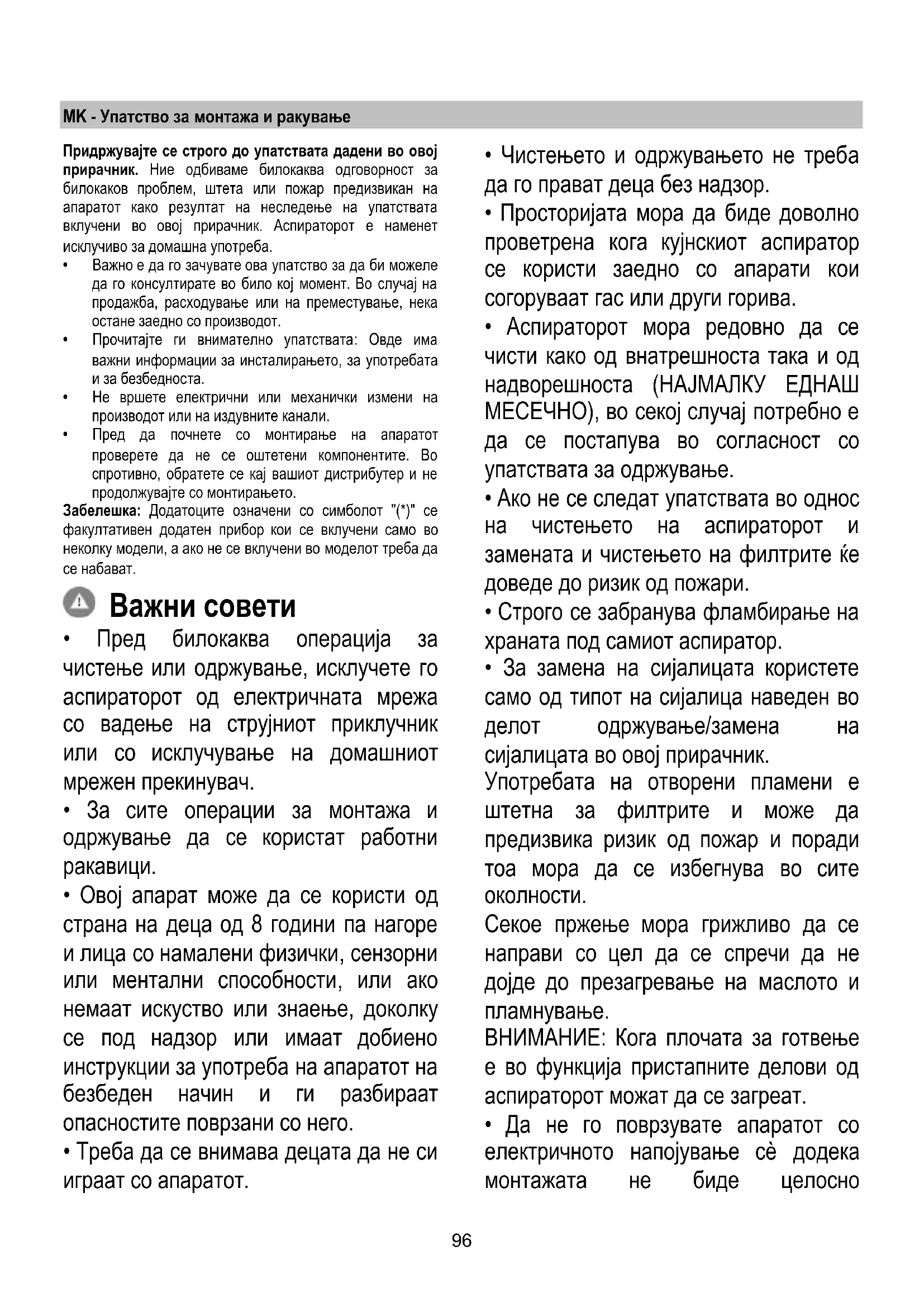

МК Упатство за монтажа и ракување

Придржувајте се строго до упатствата дадени во овој прирачник. Ние одбиваме билокаква одговорност за билокаков проблем, штета или пожар предизвикан на апаратот како резултат на неследење на упатствата включени во овој прирачник. Аспираторот е наменет исклучиво за домашна употреба.

• Важно е да го зачувате ова упатство за да би можеле да го консултирате во било кој момент. Во случај на продажба, расходување или на преместување, нека остане заедно со производот.
• Прочитајте ги внимателно упатствата: Овде има важни информации за инсталирањето, за употребата и за безбедноста.
• Не вршете електрични или механички измени на производот или на издувните канали.
• Пред да почнете со монтирање на апаратот проверете да не се оштетени компонентите. Во спротивно, обратете се кај вашиот дистрибутер и не продолжувајте со монтирањето.

Забелешка: Додатоците означени со символот "(*)" се факултативен додатен прибор кои се включени само во неколку модели, а ако не се включени во моделот треба да се набават.

Важни совети

- Пред билокаква операција за чистење или одржување, исключете го аспираторот од електричната мрежа со вадење на струјниот приклучник или со ислучување на домашниот мрежен прекинувач.

- За сите операции за монтажа и одржување да се користат работни ракавици.

- Овој апарат може да се користи од страна на деца од 8 години па нагоре и лица со намалени физички, сензорни или ментални способности, или ако немаат искусство или знаење, доколку се под надзор или имаат добиено инструкции за употреба на апаратот на безбеден начин и ги разбираат опасностите поврзани со него.

- Треба да се внимава децата да не си играат со апаратот.

- Чистењето и одржувањето не треба да го прават деца без надзор.

- Просторијата мора да биде довольно проветрена кога кујнскиот аспиратор се користи заедно со апарати кои согоруваат гас или други горива.

- Аспираторот мора редовно да се чисти како од внатрешноста така и од надворешноста (НАЈМАЛКУ ЕДНАШ МЕСЕЧНО), во секој случај потребно е да се постапува во согласност со упатствата за одржување.

- Ако не се следат упатствата во однос на чистењето на аспираторот и замената и чистењето на филтрите єе доведе до ризик од пожари.

- Строго се забранува фламбирање на храната под самиот аспиратор.

- За замена на сијалицата користете само од типот на сијалица наведен во делот одржување/замена на сијалицата во овој прирачник.

Употребата на отворени пламени е штетна за филтрите и може да предизвика ризик од пожар и поради тоа мора да се избегнува во сите околности.

Секое пржење мора грижливо да се направи со цел да се спречи да не дојде до презагревање на маслото и пламнување.

ВНИМАНИЕ: Кога плочата за готвење е во функција пристапните делови од аспираторот можат да се загреат.

- Да не го поврзувате апаратот со електричното напојување сё додека монтажата не биде целосно

комплетна.

• Што се однесува до техничките и безбедносните мерки за примена за исфрлање на пареа важно е внимателно да се следат правилата дадени од локалните надлежни власти.
• Издувниот воздух не смее да се предава во активен оцак за чад створен од апарати кои согоруваат гас или други горива.
• Да не го користите или оставате аспираторот без правилно монтирани сијалици поради можниот ризик од електричен удар.
• Никогаш не користете го аспираторот ако ја немате правилно монтирано решетката!
• Аспираторот НИКОГАШ не смее да се користи како површина за поддршка доколку не е прецизно наведено.
• Користете ги само завртките за прицврстување обезбедени со производот за монтирање или ако не се обезбедени набавете го точниот тип на завртки.
• Користете ја точната должна за завртките што се наведени во Упатството за монтирање.
• Во случај на сомневање, консултирајте се со овластениот центар за техничка поддршка или персонал со слични квалификации.

⚠️ ВНИМАНИЕ!

• Немонтирањето на завртки и уреди за прицврстување во согласност со овие упатства може да доведе до опасности од електрична природа.
• Да не се користи со програмер, тајмер, посебен далечински управувач или било која друга направа која се активира автоматски.

Овој апарат е обележан согласно Европската директива 2012/19/EC за Искористена Електрична и Електронска Опрема (Waste Electrical and Electronic Equipment - WEEE). Со правилно отстранување на овој производ помагате да се спречат потенцијалните негативни последици за околината и здравјето на човекот, што инаку би се предизвикале од несоодветното третирање како отпадок на овој производ.

Симболот ■ прецртана канта за губре на производот или на документите кои одат со производот, покажува дека тој апарат не смее да се третира како комунален отпад. Напротив би требало да се однесе до соодветното место за собирање за рециклирање на електрична и електронска опрема. Отстранувањето мора да се изврши во согласност со локалните прописи за животната средина за отстранување на отпаден материјал. За повеće детаљни информации за третманот, поправањето и рециклирањето на овој производ Ве молиме контактирајте со Вашите локални власти, Вашата комунална служба или со продавницата од каде го имате купено производот.

Апаратот е дизајниран, тестиран и произведен според:

- Безбедност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Можности: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предлози за исправна употреба за да се намали влијанието врз животната средина

Уключете го поклопниот аспиратор на минимална брзина на почеток на готвењето и оставете го да работи уште неколку минути по завршувањето на готвењето. Зголемете ја брзината само во случај на голема количина на чад и пареа и користете ја форсираната брзина во ретки ситуации. Заменете го филтерот (-рите)на активен јаглен кога е потребно да се задржи ефикасноста на намалување на мирис. Исчистете го филтерот за масти(-рите) кога е потребно да се задржи неговата ефикасност.

Користете максимален дијаметар на изводниот систем прикажан во овој прирачник да се оптимизира ефикасноста и да се намали бучавата.

Употреба

Аспираторот може да се користи во вид со надворешно исфрлање на издувниот воздух или со филтер во вид со кружно струење на воздухот.

Вид со надворешно исфрлање на

издувниот воздух

Пареата се исфрла на надвор преку една издувна цевка позиционирана на приклучната прирабница.

⚠️ ПРЕДУПРЕДУВАЊЕ!

Издувната цевка не е доставена и таа треба да се купи. Дијаметарот на издувната цевка треба да биде еднаков со дијаметарот на прстенот за поврзување.

⚠️ ПРЕДУПРЕДУВАЊЕ!

Ако аспираторот е снабден со филтри со активен јаглен, истите треба да се отстранат.

Поврзете го аспираторот со цевките и отворите за издувување низ сид со дијаметар еднаков со излезот на воздухот (приключна прирабница).

! Користење на цевка подолга од неопходниот минимум.
! Користење на цевка со што е можно помал број на кривини (максимален агол на кривината: 90°).
! Избегнувајте драстични промени на пресекот на цевката.

Внимание! Ако аспираторот е снабден со филтер на активен јаглен, истиот треба да се отстрани.

Варијанта со филтрирање

Всмуканиот воздух се ослободува од мастите и се деодорира пред повторно да се упати назад во просторијата. За користење на аспираторот во оваа варијанта потребно е да вградите дополнителен систем за

филтрирање на база на активни јаглени.

Внимание! Ако аспираторот не е снабден со филтер на јаглен, истиот треба да се нарача и да се монтира пред користење.

Монтажа

Најмалото растојание помеѓу плочата од шпоретот за садовите за готвење и долниот раб на аспираторот да не биде помало од 50см за електричните апарати за готвење и 65см за гасните или комбинираните апарати за готвење. Ако упатството за монтажа за плинските плочи од шпоретот прецизираат поголемо растојание, морате да се придржувате до тоа.

Приклучување на електрична енергија

Главното струјно напојување мора да одговара со оптегот покажан на етикетата за карактеристиките ставена внатре во аспираторот. Ако аспираторот оди со приклучник поврзете го во штекерот во согласност со струјните прописи и позициониран на пристапно место дури и по монтажата. Ако не е снабден со приклучник (директна врска со електричното напојување) или ако приклучникот не е лоциран на пристапно место, дури и по монтажата, применете би-поларен прекинувач во согласност со стандардите кој обезбедува комплетно исклучување на електричното напојување под услови поврзани со преоптоварување на мрежата категорија III, во согласност со упатството за монтажа.

ПРЕДУПРЕДУВАЊЕ!

Пред (повторно) поврзување на колото од аспираторот со електричното напојување и проверувањето на функционалноста, секогаш проверете дали струјниот кабел е правилно монтиран.

Аспираторот е снабден со специјален кабел за напојување; во случај на оштетување на кабелот, побарајте помош од стручна техничка служба.

Вградување

Пред да се почне со монтирањето:

• Проверете дали купениот производ е со соодветни димензии за одбраниот простор за монтирање.
• Извадете го/ги филтерот/-те на активен јаглен ако се доставени (види го и соодветниот параграф). Toј/тие се монтира/-ат само ако сака да се користи аспираторот во варијанта со филтрирање.
• Проверете дали во внатрешноста на аспираторот (поради транспортот) нема материјал од опремата (на пример кесиња со завртки и навртки, гаранции и др.), ако има извадете го и зачувајте го.

Овој тип на аспиратор треба да се стави внатре во висечки елемент или во друг вид на кукиште.

Функционирање

Аспираторот се испорачува со командна табла со регулатор на брзините на издувување и регулатор за осветлението над плочата од шпоретот.

a. Прекинувач за включување/исклучување на светлото.
b. Прекинувач за исклучување/брзина 1
с. Одбирање брзина 2
d. Одбирање брзина 3

Одржување

Чистење

За чистењето ИСКЛУЧИВО користете крпа навлажнета со течни неутрални детергенти.НЕ ЧИСТЕТЕ СО ПОМОШ НА АЛАТ ИЛИ ДРУГИ ИНСТРУМЕНТИ.

Не користите производи кои содржат абразиви. НЕ КОРИСТЕТЕ АЛКОХОЛ!

Филтер за масти

Бр. 10-21

За собирање на масните состојки од пареата од готвењето.

Металниот филтер за масти треба да се чисти еднаш месечно со неагресивни детергенти, рачно или во машина за миење на садови на ниски температури и во краток интервал.

Со перењето во машина за миење на садови металниот филтер за масти може да ја изгуби малку бојата но неговите характеристики за филтрирање воопшто не се менуваат.

За да го извадите филтерот за масти повлечете го забецот за откопчување.

Филтер со активен јаглен (Само за Варијанта со филтрирање)

Бр. 20

За собирање на непријатните мириси од пареата од готвењето.

Заситувањето на филтерот од јаглен настапува по повеće или помалку продолжена употреба во зависност од типот на готвење и редовноста на чистењето на филтерот за масти. Во секој случај потребно е да се замени чаурата најмалку на секои 4 месеци.

НЕ може да се пере или обновува.

Извадете ги филтрите за масти.

Ставете по еден филтер на јаглен на страна и прикачете го на аспираторот.

Повторно монтирајте ги филтрите за масти.

Замена на сијалиците

Исклучете го уредот од струјното напојување.

Предупредување! Пред да ги допрете сијаличките проверете дали се изладени.

Извлечете ја фиоката.

Отстранете ја решетката за всмукување за пристап до делот за ламби.

Извадете ја оштетената ламба и заменете ја со нова (според следната табела)

Ламба	Мо́к (W)		Штек-контакт
	3		E14
Напон (V)		Димензии (mm)
230		55 (Должина на Централната Светлина)
Код ILCOS D(во согласност со IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Повторно монтирајте ја решетката.

Ако осветлението не работи, пред да повикате техничка помош, проверете дали сијалиците се добро ставени.
