Zīmols	Elica
Modelis	ELITE 14 PRF0098874A
Produkta veids	Virtuves tvaika nosūcējs
Lietošana	Iekštelpās, mājas lietošanai
Elektroapgāde	230 V ~ 50 Hz
Apgaismojuma jauda	3 W (E14 pamatne)
Ātrumu skaits	3 sūkšanas ātrumi
Izmēri (aptuveni)	Platums 35,6 cm (14"), dziļums 30 cm, augstums zem skapja 15 cm
Neto svars (aptuveni)	5,5 kg
Izplūdes savienojuma diametrs	120 mm (nav komplektā)
Minimālais drošības attālums (elektriskā)	50 cm
Minimālais drošības attālums (gāze/jaukts)	65 cm
Lietošanas versija	Ārējā izplūde vai recirkulācija (ogļu filtrs pēc izvēles)
Vadības veids	3 ātrumu slēdži + apgaismojums
Tauku filtrs	Metāla mazgājams (vismaz reizi mēnesī)
Ogļu filtrs	Jāmaina ik pēc 4 mēnešiem (tikai recirkulācijas režīmā)
Elektriskais pieslēgums	Kontaktdakša (vai slēdzis, ja kontaktligzda nav sasniedzama)
Atbilstības standarti	EN/IEC 60335, EN/IEC 61591, EN 55014
Remontējamība	Rezerves daļas pieejamas ar pilnvarotu servisa centru starpniecību
Garantija	Skatīt pievienoto garantijas dokumentu

Bieži uzdotie jautājumi - ELITE 14 PRF0098874A ELICA

Kā uzstādīt Elica ELITE 14 tvaika nosūcēju?

Ievērojiet minimālos attālumus: 50 cm virs elektriskās plīts, 65 cm gāzes plītij. Izmantojiet komplektā iekļautās skrūves. Izplūdei 120 mm diametra caurule nav komplektā. Ja izvēlaties recirkulāciju, uzstādiet ogļu filtru (nav iekļauts šajā modelī).

Kāds ir nepieciešamais barošanas spriegums?

Tvaika nosūcējs darbojas ar 230 V ~ 50 Hz. Pievienojiet to atbilstošai kontaktligzdai vai, ja kontaktligzda nav sasniedzama, uzstādiet standarta slēdzi, lai varētu to pilnībā atvienot.

Kā tīrīt tvaika nosūcēju?

Vispirms atvienojiet ierīci. Izmantojiet mitru drānu ar neitrālu šķidru mazgāšanas līdzekli. Izvairieties no abrazīviem līdzekļiem un spirta. Metāla tauku filtri jātīra ar rokām vai trauku mazgājamā mašīnā zemā temperatūrā reizi mēnesī.

Kad jāmaina ogļu filtrs?

Ogļu filtrs (recirkulācijas versijai) jāmaina ik pēc 4 mēnešiem maksimums. To nevar tīrīt un atjaunot. Mainiet biežāk, ja lietošana ir intensīva.

Kā nomainīt tvaika nosūcēja lampu?

Atvienojiet ierīci un pārliecinieties, ka lampa ir auksta. Noņemiet sūkšanas resti. Nomainiet bojāto spuldzi ar jaunu E14, 3 W, 230 V tipa spuldzi. Uzlieciet resti atpakaļ.

Vai es varu lietot tvaika nosūcēju bez tauku filtra?

Nē, tvaika nosūcēju nekad nedrīkst lietot bez pareizi uzstādītas restes (tauku filtra). Tas rada ugunsgrēka risku un bojā ierīci.

Kā pārslēgties no izplūdes režīma uz recirkulācijas režīmu?

Izplūdes versijā noņemiet ogļu filtru, ja tāds ir. Recirkulācijas versijā uzstādiet aktīvās ogles filtru (nav iekļauts šajā modelī) un aizbāziet ārējo izplūdi. Ievērojiet uzstādīšanas rokasgrāmatas norādījumus.

Kādas skrūves izmantot uzstādīšanai?

Izmantojiet tikai komplektā iekļautās stiprinājuma skrūves. Ja tās trūkst, iegādājieties tāda paša veida un garuma skrūves, kā norādīts uzstādīšanas rokasgrāmatā. Nepareiza izvēle var radīt elektriskus riskus.

Tvaika nosūcējs trokšņo: vai tas ir normāli?

Neliels ventilācijas troksnis ir normāls. Lai to samazinātu, parastā gatavošanā izmantojiet zemāko ātrumu. Pārliecinieties, ka filtri ir tīri un izplūdes kanāls nav aizsprostots.

Ko darīt, ja tvaika nosūcējs neieslēdzas?

Vispirms pārbaudiet kontaktligzdu un slēdzi. Ja apgaismojums nedarbojas, pārliecinieties, ka lampa ir pareizi ievietota ligzdā. Ja problēma joprojām pastāv, sazinieties ar pilnvarotu servisa centru.

LIETOŠANAS INSTRUKCIJA ELITE 14 PRF0098874A ELICA

LV lietošanas un uzstādīšanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

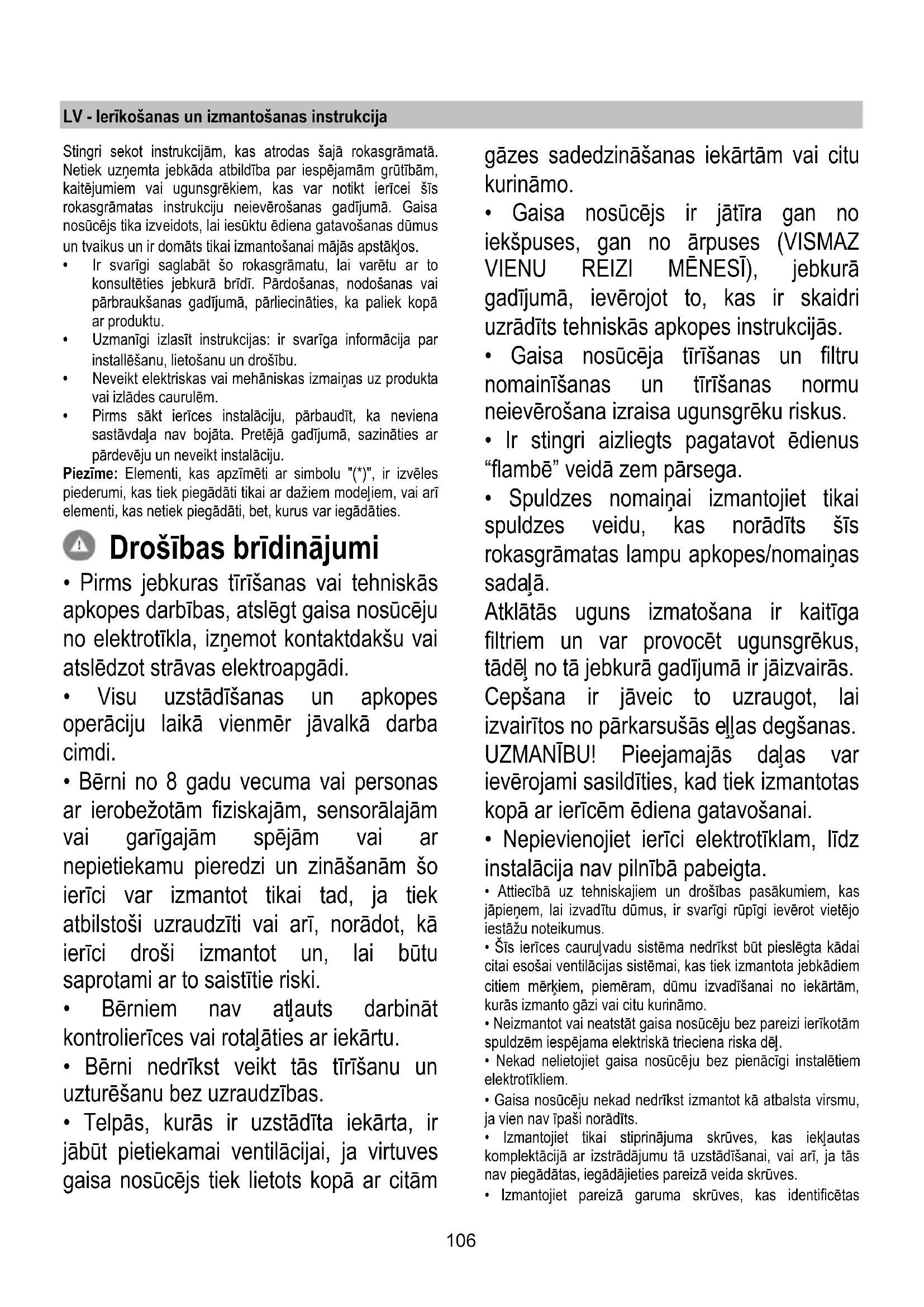

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Ražotājs neuzņemas atbildību par iespējamām problēmām, bojājumiem vai ugunsgrēkiem, kas var rasties, ja netiek ievēroti šīs rokasgrāmatas norādījumi. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts tikai lietošanai mājsaimniecībā.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai to varētu izmantot jebkurā laikā. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecinieties, ka tā paliek kopā ar izstrādājumu.
• Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par uzstādīšanu, lietošanu un drošību.
• Neveiciet nekādas elektriskas vai mehāniskas izmaiņas izstrādājumā vai izplūdes caurulēs.
• Pirms ierīces uzstādīšanas pārbaudiet, vai neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet uzstādīšanu.

Piezīme: elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties atsevišķi.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai apkopes darbības atvienojiet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas padevi.
• Visu uzstādīšanas un apkopes darbu laikā vienmēr valkājiet darba cimdus.
• Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskām, sensorām vai garīgām spējām vai ar nepietiekamu pieredzi un zināšanām drīkst lietot šo ierīci tikai tad, ja viņi tiek atbilstoši uzraudzīti vai ir saņēmuši norādījumus par drošu lietošanu un saprot saistītos riskus.
• Bērniem nav atļauts darbināt vadības ierīces vai rotaļāties ar ierīci.
• Bērni nedrīkst veikt tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām

gāzes sadedzināšanas iekārtām vai citu kurināmo.

• Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz vienu reizi mēnesī), jebkurā gadījumā ievērojot to, kas ir skaidri norādīts tehniskās apkopes instrukcijās.
• Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas normu neievērošana rada ugunsgrēka risku.
• Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.
• Spuldzes nomaiņai izmantojiet tikai tāda veida spuldzes, kāds norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Atklātas uguns izmantošana ir kaitīga filtriem un var izraisīt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic uzraugot, lai izvairītos no pārkarsētas eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sakarst, ja tās tiek izmantotas kopā ar ēdiena gatavošanas ierīcēm.

- Nepievienojiet ierīci elektrotīklam, kamēr instalācija nav pilnībā pabeigta.

• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantojiet un neatstājiet gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas

Uzstādīšanas rokasgrāmatā.

- Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

⚠ UZMANĪBU!

- Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem, var izraisīt elektriskā apdraudējuma risku. - Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols ☐ uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir piefiksēts pie atloksavienojuma.

⚠ UZMANĪBU!

Evakuācijas caurule nav iekļauta komplektācijā, tā jāiegādājas atsevišķi.

Izvadīšanas caurules diametram jābūt vienādam ar savienojošā gredzena diametru.

⚠️ UZMANĪBU!

Ja gaisa nosūcējam ir oglekļa filtri, tie ir jānoņem.

Pievienojiet gaisa nosūcēju pie izvadīšanas sienas caurulēm un atverēm, kuru diametrs ir vienāds ar gaisa izejas diametru (savienojošo atloku).

Izmantojiet pēc iespējas īsāku cauruli. Izmantojiet cauruli ar pēc iespējas mazāk līkumiem (maksimālais līkuma leņķis: 90°). Izvairieties no pēkšņām caurules diametra izmaiņām.

Uzmanību! Ja gaisa nosūcējam ir oglekļa filtrs, tas ir jānoņem.

Filtrējošā versija

Iesūktais gaiss tiek attaukots un deodorēts pirms tā novadīšanas atpakaļ telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams uzstādīt papildu filtrēšanas sistēmu uz aktīvās ogles bāzes.

Uzmanību! Ja gaisa nosūcējam nav oglekļa filtra, tas ir jāpasūta un jāuzstāda pirms lietošanas.

Uzstādīšana

Minimālajam attālumam starp plīts virsmu, uz kuras tiek novietoti trauki, un gaisa nosūcēja zemāko daļu jābūt ne mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes vai kombinētās plīts gadījumā.

Ja gāzes iekārtas uzstādīšanas instrukcijās ir norādīts lielāks attālums, tas ir jāievēro.

Elektriskais pieslēgums

Tīkla spriegumam jāatbilst spriegumam, kas norādīts uz speciālas etiķetes gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kas atbilst spēkā esošajiem noteikumiem un ir pieejama arī pēc uzstādīšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc uzstādīšanas, jāizmanto normām atbilstošs bipolārs slēdzis, kas nodrošina pilnīgu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas noteikumiem.

⚠ UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju tīkla barošanai un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir ierīkots pareizi.

Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojājuma gadījumā pieprasiet to tehniskās apkalpošanas servisam.

Uzstādīšana

Pirms uzsākt uzstādīšanu:

• Pārbaudiet, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai uzstādīšanas zonai.
• Noņemiet aktīvās ogles filtru(s), ja tādi ir piegādāti ar ierīci (skat. attiecīgu paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakaļ tikai tad, ja vēlaties izmantot gaisa nosūcēju filtrācijas versijā.
• Pārbaudiet, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas u.tml.); ja tā ir, tās ir jāizņem un jāsaglabā.

Šim gaisa nosūcēja tipam ir jābūt ievietotam plauktā vai citā balstā.

Darbība

Izmantojiet taustiņus, kas atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismas un iesūkšanas motoru.

a. Gaismas slēdzis ON/OFF. b. Slēdzis OFF/ātrums 1. c. Ātruma 2 izvēle. d. Ātruma 3 izvēle.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Attēls 10-21

Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās

Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

Aktīvo ogļu filtrs (Tikai Versijai ar Filtru)

Attēls 20

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kartridžu katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Noņemt prettauku filtrus.

Novietot ogles filtru uz katras malas un piekārt to uz gaisa nosūcēja.

Novietot atpakaļ prettauku filtru.

Spuldžu nomaiņa

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

Pilnībā izvilkt izvelkamo kārbu.

Noņemt iesūkšanas režģi, lai piekļūtu pie spuldžu nodaļas.

Noņemiet bojāto lampu un nomainiet to ar jaunu (skatiet zemāk esošo tabulu):

Lampa	Jauda(W)		Stiprinājums
	3		E14
Spriegums (V)		Izmērs (mm)
230		55 (Centrālās gaismas garums)
Kods ILCOS D(saskaṇā ar IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Novietot atpakaļ režģi.

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
