ELITE 14 PRF0098874A - Digestor ELICA - Bezplatný návod na obsluhu

Značka	Elica
Model	ELITE 14 PRF0098874A
Typ produktu	Kuchynský digestor
Použitie	Vnútorné, domáce
Elektrické napájanie	230 V ~ 50 Hz
Výkon osvetlenia	3 W (pätica E14)
Počet rýchlostí	3 rýchlosti odsávania
Rozmery (pribl.)	Šírka 35,6 cm (14"), hĺbka 30 cm, výška pod skrinkou 15 cm
Hmotnosť netto (pribl.)	5,5 kg
Priemer odvodného hrdla	120 mm (nie je súčasťou dodávky)
Minimálna bezpečnostná vzdialenosť (elektrický)	50 cm
Minimálna bezpečnostná vzdialenosť (plyn/kombinovaný)	65 cm
Verzia použitia	Vonkajšie odsávanie alebo recirkulácia (voliteľný uhlíkový filter)
Typ ovládania	Spínače s 3 rýchlosťami + osvetlenie
Tukový filter	Kovový umývateľný (aspoň raz mesačne)
Uhlíkový filter	Vymieňať každé 4 mesiace (iba v režime recirkulácie)
Elektrické pripojenie	Sieťová zásuvka (alebo istič, ak je zásuvka neprístupná)
Normy zhody	EN/IEC 60335, EN/IEC 61591, EN 55014
Opraviteľnosť	Náhradné diely k dispozícii prostredníctvom autorizovaného servisu
Záruka	Pozrite si poskytnutý záručný dokument

Často kladené otázky - ELITE 14 PRF0098874A ELICA

Ako nainštalovať digestor Elica ELITE 14?

Dodržte minimálne vzdialenosti: 50 cm nad elektrickou varnou doskou, 65 cm pre plynovú dosku. Použite priložené skrutky. Pre odsávanie nie je súčasťou dodávky hadica s priemerom 120 mm. Ak zvolíte recirkuláciu, nainštalujte uhlíkový filter (nie je súčasťou tohto modelu).

Aká je požadovaná napájacia tečnosť?

Digestor pracuje pri 230 V ~ 50 Hz. Zapojte ho do vyhovujúcej sieťovej zásuvky, alebo ak je zásuvka neprístupná, nainštalujte normalizovaný istič, aby ste ho mohli úplne odpojiť.

Ako čistiť digestor?

Najskôr odpojte spotrebič. Použite vlhkú handričku s neutrálnym tekutým čistiacim prostriedkom. Vyhnite sa abrazívnym prípravkom a alkoholu. Kovové tukové filtre čistite ručne alebo v umývačke riadu pri nízkej teplote raz mesačne.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter (pre verziu recirkulácie) je potrebné vymeniť maximálne každé 4 mesiace. Nedá sa čistiť ani regenerovať. Vymeňte ho častejšie pri intenzívnom používaní.

Ako vymeniť žiarovku digestora?

Odpojte spotrebič a uistite sa, že je žiarovka studená. Vyberte saciu mriežku. Vymeňte chybnú žiarovku za novú typu E14, 3 W, 230 V. Naspať nasaďte mriežku.

Môžem používať digestor bez tukového filtra?

Nie, digestor sa nikdy nesmie používať bez správne namontovanej mriežky (tukového filtra). Hrozí nebezpečenstvo požiaru a poškodenie spotrebiča.

Ako prepnúť z režimu odsávania do režimu recirkulácie?

V režime odsávania odstráňte uhlíkový filter, ak je prítomný. V režime recirkulácie nainštalujte filter s aktívnym uhlím (nie je súčasťou tohto modelu) a upchajte vonkajší odvod. Postupujte podľa pokynov v návode na inštaláciu.

Aké typy skrutiek použiť na inštaláciu?

Použite iba priložené upevňovacie skrutky. Ak chýbajú, kúpte skrutky rovnakého typu a dĺžky uvedenej v návode na inštaláciu. Nesprávny výber môže viesť k elektrickým rizikám.

Digestor vydáva hluk: je to normálne?

Určitý hluk vetrania je normálny. Na zníženie používajte najnižšiu rýchlosť pri bežnom varení. Uistite sa, že sú filtre čisté a odvodná hadica nie je upchatá.

Čo robiť, ak sa digestor nespúšťa?

Najskôr skontrolujte sieťovú zásuvku a istič. Ak osvetlenie nefunguje, skontrolujte, či je žiarovka správne zasunutá v objímke. Ak problém pretrváva, kontaktujte autorizovaný servis.

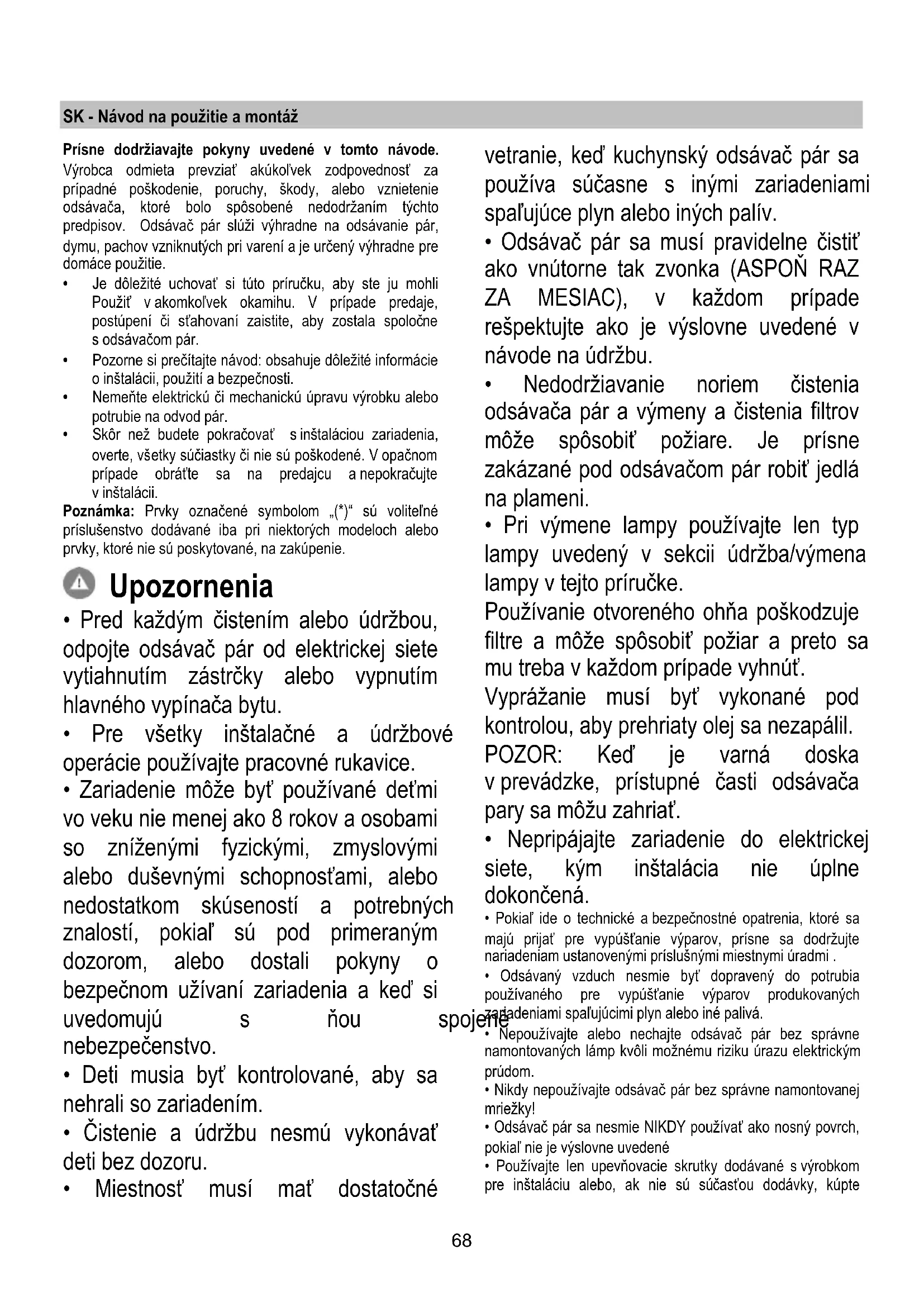

NÁVOD NA OBSLUHU ELITE 14 PRF0098874A ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.

- Deti musia byť kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mať dostatočné

vetranie, keď kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iných palív.

- Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.

- Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.

- Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržiavajú nariadenia ustanovené príslušnými miestnymi úradmi.

- Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

- Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

- Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

- Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

- Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte

správny typ skrutiek.

• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

- Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.

- Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. (CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odtahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Pozor! Ak odsávač pary nie je vybavený uhlíkovým filtrom, ten musí byť objednaný a namontovaný ešte pred použitím.

Montáž

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa

nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opät' napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/y s aktívnym uhlím – ak sa dodávajú (vid' príslušný odstavec). Je potrebné ich namontovať spät' v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so šraubami, záruky atd.), prípadne ich vyberte a uschovajte.

Tento typ digestora musí byť vstavaný do závesnej skrinky alebo do inej podpory.

Činnosť

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

a. Vypínač svetla ON/OFF. b. Vypínač svetla OFF/rýchlosť 1 c. Voľba rýchlosti 2 d. Voľba rýchlosti 3

Údržba

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 10-21

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uhol'ný filter (iba pre filtračnú verziu)

Obr. 20

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Vytiahnuť vysúvatel'nú zásuvku.

Aby sa pristúpilo k miestu žiarovky, vybrat' odsávaciu mriežku.

Vyberte poškodenú žiarovku a vymeňte ju za novú (nahliadnite do tabul'ky uvedenej nižšie):

Žiarovka	Výkon (W)		Spoj
	3		E14
Napätie (V)		Vel’kost’ (mm)
230		55 (vzdialenostmedzi stredomvláknaa referenčnourovinou-spodnouzákladňou)
Kód ILCOS D(v súlade s IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Namontujte naspät' mriežku.

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis, overte správne nasadenie žiaroviek do sedla.
