Тип продукту	Вбудована витяжка
Бренд	Elica
Модель	ELITE 14 PRF0037991A
Використання	Відсмоктувальна (зовнішнє виведення) або фільтрувальна (рециркуляція з вугільним фільтром)
Мінімальна відстань монтажу (електричне приготування)	50 см
Мінімальна відстань монтажу (газове або комбіноване приготування)	65 см
Кількість швидкостей	3 + стоп
Освітлення	1 лампа 3W, цоколь E14, напруга 230V
Напруга живлення	230 В ~ 50/60 Гц (відповідно до заводської таблички)
Тип керування	Механічні перемикачі (освітлення та швидкості)
Жировий фільтр	Металевий, можна мити вручну або в посудомийній машині (делікатний цикл)
Частота очищення жирового фільтра	Щонайменше раз на місяць
Вугільний фільтр	Опціональний (для фільтрувальної версії), замінювати не пізніше ніж кожні 4 місяці
Діаметр витяжного каналу	Має відповідати з'єднувальному фланцю (не входить у комплект)
Матеріал	Не вказано (ймовірно, сталь/нержавійка)
Розміри (Д x Ш x В)	Вбудовується в шафу, розміри залежать від моделі
Клас енергоефективності	Не вказано
Рівень шуму	Не вказано
Безпека	Відключати перед обслуговуванням, не використовувати без фільтра, дотримуватись безпечної відстані
Утилізація	Відповідає WEEE, не викидати з побутовим сміттям

Часті запитання - ELITE 14 PRF0037991A ELICA

Як встановити витяжку Elica ELITE 14 у відсмоктувальному варіанті?

Для встановлення у відсмоктувальному варіанті підключіть фланець випуску повітря (розташований над витяжкою) до зовнішнього витяжного каналу. Діаметр каналу має збігатися з діаметром фланця. Переконайтеся, що ви видалили вугільний фільтр, якщо він є. Дотримуйтесь мінімальних безпечних відстаней: 50 см для електричних плит, 65 см для газових або комбінованих плит.

Як використовувати витяжку у фільтрувальному варіанті (рециркуляція)?

Для фільтрувальної версії встановіть вугільний фільтр (не входить у комплект). Всмоктане повітря очищається від жиру та запахів, перш ніж повернутися в приміщення. Замінюйте вугільний фільтр не пізніше ніж кожні 4 місяці, щоб забезпечити ефективну роботу.

Як очистити жировий фільтр витяжки?

Металевий жировий фільтр слід чистити щонайменше раз на місяць. Ви можете мити його вручну з неагресивним миючим засобом або в посудомийній машині при низькій температурі та швидкому циклі. Зверніть увагу, що миття в посудомийній машині може потьмяніти метал, але це не впливає на ефективність фільтра.

Як замінити лампу витяжки?

Спочатку відключіть прилад. Переконайтеся, що лампа холодна. Зніміть всмоктувальну решітку, потім замініть несправну лампу на нову типу E14, 3W, 230V, довжина 55 мм (код ILCOS: DRGSB/C/UB-3/27/1B-230-E14-55). Встановіть решітку назад.

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Мінімальна відстань становить 50 см для електричних плит та 65 см для газових або комбінованих плит. Якщо інструкції до вашої плити вказують більшу відстань, слід дотримуватися її.

Чи можна використовувати витяжку без жирового фільтра?

Ні, ніколи не використовуйте витяжку без правильно встановленого жирового фільтра. Це може пошкодити прилад і створити пожежну небезпеку. Фільтр слід регулярно чистити.

Як підключити витяжку до електрики?

Перевірте, чи відповідає напруга зазначеній на заводській табличці (зазвичай 230 В). Підключіть до доступної після встановлення розетки або виконайте пряме підключення з відповідним автоматичним вимикачем. Кабель живлення спеціальний; у разі потреби зверніться до сервісного центру.

Що робити, якщо витяжка не вмикається або освітлення не працює?

Перш ніж звертатися до сервісного центру, перевірте, чи лампи правильно вставлені в гнізда. Якщо освітлення залишається вимкненим, замініть лампу на нову такого ж типу (3W, E14). Для двигуна перевірте електроживлення та автоматичний вимикач.

Як часто потрібно замінювати вугільний фільтр?

Вугільний фільтр слід замінювати не пізніше ніж через 4 місяці використання, або раніше, якщо запах приготування їжі зберігається. Він не підлягає очищенню або регенерації. Термін служби залежить від частоти використання та чищення жирового фільтра.

Як утилізувати витяжку після закінчення терміну служби?

Не викидайте витяжку разом із побутовим сміттям. Відповідно до директиви WEEE (2012/19/EC), здайте її до пункту збору для переробки електричного та електронного обладнання. Зверніться до місцевої влади або продавця для отримання додаткової інформації.

ПОСІБНИК КОРИСТУВАЧА ELITE 14 PRF0037991A ELICA

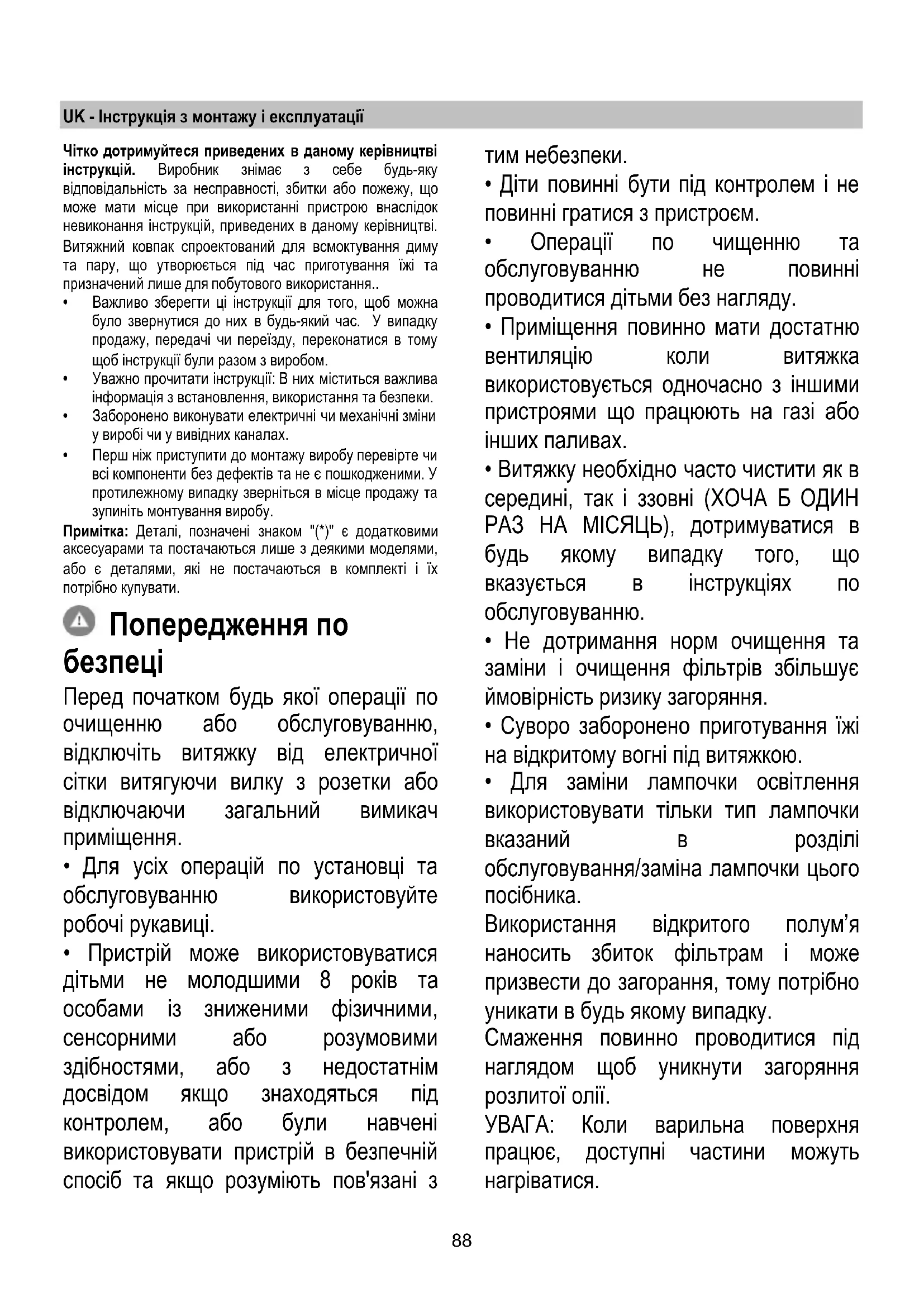

UK Інструкція з монтажу і експлуатації

Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання..

• Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в будь-який час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом.
  • Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу перевірте чи всі компоненти без дефектів та не є пошкодженими. У протилежному випадку зверніться в місце продажу та зупиніть монтування виробу.

Примітка: Деталі, позначені знаком "(*)" є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті і їх потрібно купувати.

Попередження по спеці

Перед початком будь якої операції по очищенню або обслуговуванню, відключіть витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

• Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з

тим небезпеки.

- Діти повинні бути під контролем і не повинні гратися з пристроєм.

- Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду.

- Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах.

- Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в будь якому випадку того, що вказується в інструкціях по обслуговуванню.

- Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння.

- Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

- Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника.

Використання відкритого полум'я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку.

Смаження повинно проводитися під наглядом щоб уникнути загоряння розлитої олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

- Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка.

• Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуйтеся норм місцевих компетентних органів.
• Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах.
• Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом.
• Ніколи не використовувати витяжку без правильно встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується.
• Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу.
• Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню.
• У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.

⚠️ УВАГА!

• Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.
• Не слід використовувати з програматором, таймером, окремим пультом керування або з будьяким іншим пристроєм, який приводиться в дію автоматично.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.

Варіант відведення

Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання.

⚠️ УВАГА!

Вивідна труба не постачається і тому необхідно її придбати окремо.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

⚠️ УВАГА!

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

! Використовуйте найкоротший витяжний канал.
! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°).
! Уникайте різких змін площі перерізу витяжного каналу.

Увага! Якщо витяжка обладнана вугільним фільтром, обов'язково зніміть його.

Варіант з фільтрацією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно

встановити додаткову систему фільтрів з активованим вугіллям.

Увага! Якщо витяжка не обладнана вугільним фільтром, замовте та встановіть його перед використанням.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 65 см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

⚠️ УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу підходили до вибраного місяця його монтажу.
- Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються якщо Ви хочете використовувати ковпак в режимі рециркуляції.
- Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть.

Цей тип витяжки має бути вмонтований у навісний елемент або іншу систему підтримки.

Функціонування

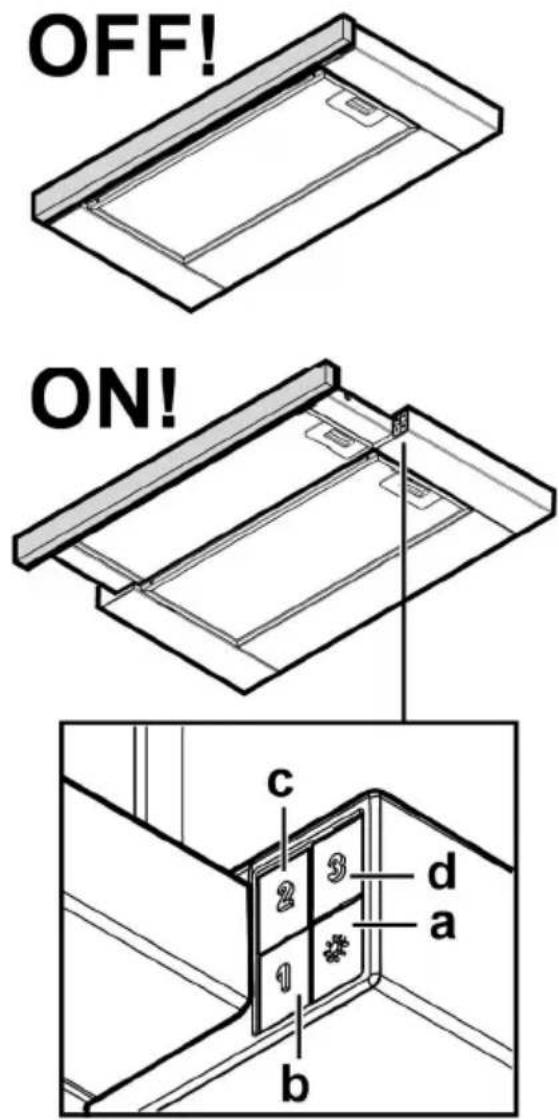

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

a. Вимикач світла ON/OFF.
b. Вимикач OFF/швидкість 1
с. Перемикач швидкості 2
d. Перемикач швидкості 3

Догляд

Чистка

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні материали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 10-21

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 20

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Зняти фільтри затримки жирів.

Прикласти вугільний фільтр до кожного боку та

зафіксувати його до витяжки.

Встановити жирові фільтри.

Заміна Ламп

Відключити прилад від електромережі.

Увара! Перш ніж торкати лампи необхідно впевнитися що вони охололи.

Витягніть повністю висувну шухляду

Зняти витяжну решітку, щоб мати доступ до порожнини підсвітки.

Витягти пошкоджену лампу та замінити її новою (див. нижченаведену таблицю):

Лампочка	Потужність (W)		Цоколь
	3		E14
Напруга (V)		Розмір (мм)
230		55 (Довжина від центру джерела світла)
Код ILCOS D(згідно норми IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Встановити решітку

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.
